一通三防系统图绘制规范与图例

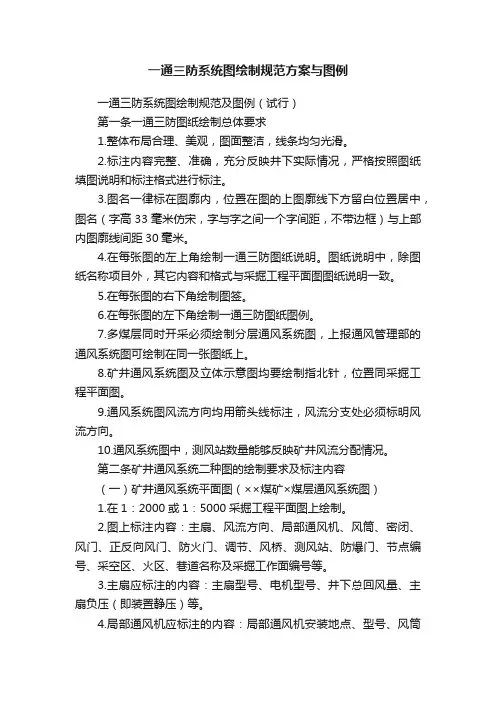

一通三防系统图绘制规及图例（试行）

第一条一通三防图纸绘制总体要求

1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部图廓线间距30毫米。

4.在每图的左上角绘制一通三防图纸说明。图纸说明中，除图纸名称项目外，其它容和格式与采掘工程平面图图纸说明一致。

5.在每图的右下角绘制图签。

6.在每图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二条矿井通风系统二种图的绘制要求及标注容

（一）矿井通风系统平面图（××煤矿×煤层通风系统图）

1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注容：主扇、风流方向、局部通风机、风筒、密闭、

风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的容：主扇型号、电机型号、井下总回风量、主扇负压（即装置静压）等。

4.局部通风机应标注的容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风网络图（××煤矿通风网络图）

1.采用单线条（粗细1.25磅，0.44毫米）绘制。

2.凡构成独立通风系统的所有用风点均要在图上显示。

3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。

4.要尽量减少风路的交叉。交汇点用节点编号（直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。

5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。形状为椭圆形。

6.图上标注容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。

7.图名、图签、图例、标注容的标注方法和矿井通风系统平面图相同。

煤矿通风系统图纸填图说明

第三条通风系统图图例与图廓的位置关系

1.通风系统平面图图例按四列布置。在图纸左下角，图例左、下方外框线与图纸图廓线重叠布置，线条宽度0.5毫米。列宽35毫米，行高10毫米，表头行高15毫米。表头字体用黑体，

字高7毫米，字符间距45毫米。图例中其它文字为仿宋，字高5毫米。图例容均水平垂直居中对齐。详见下表：

煤矿通风系统图图例1

2.通风网络图图例的格式、与图廓的位置关系等和通风系统平面图相同。容详见下表：

煤矿通风系统图图例2

第四条通风系统平面图中，主扇标注格式、局部通风机标注格式和测风站标注格式。标注格式的外框线与图廓线平行或垂直，并用一条绿色（线条宽度0.2毫米）的引线指示出主扇、局部通风机和测风站位置。

1.主扇标注格式。主扇参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高5毫米，风井与主扇间空1个字间距。表中其它字高3毫米。第一列宽度25毫米，第二列宽度30毫米。表头行高10毫米，其它行高6毫米。表格容均水平垂直居中。所有标注单位均左对齐，数字和单位之间空1个字间距。详见下表：

主扇标注格式

2.局部通风机标注格式。局部通风机参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高3毫米，其它字高2毫米。第一列宽度15毫米，第二列宽度20毫米。表头行高5毫米，其它行高3毫米。表格容均水平垂直居中。所有标注的单位均左对齐，数字和单位之间空1个字间距。详见下表：

局部通风机标注格式

3.测风站标注格式。测风站参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高3毫米，其它字高2毫米。第一列宽度16毫米，第二列宽度10毫米。表头行高5毫米，其它行高3毫米。表格容均水平左对齐，垂直居中对齐。详见下表：

测风站标注格式

第五条防灭火注浆系统图

1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿防灭火注浆系统图，其他要求相同；底图只需保留主要系统巷道以及采掘工作面、硐室等）。

2.比例：1：5000或1：2000

3.图例

（1）容：

（2）填图说明：

第六条防尘系统图

1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿防尘系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等）。

2.比例：1：5000或1：2000

3.图例

（1）容：

（2）填图说明：

第七条安全监控系统图

1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿安全监控系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等）。

2.比例：1：5000或1：2000

3.图例：

（1）容：

（2）填图说明：

分站标注格式

甲烷传感器标注格式
