永磁同步电机特点
简述永磁同步电机的特点
简述永磁同步电机的特点
永磁同步电机是一种常用的交流电动机，它具有以下特点：
1、高效率：永磁电机的效率高于其它的电机，它比普通异步电动机效率高出25%～30%；
2、节能：永磁电机的功耗低，用同容量的永磁电机可以替代普通电动机，可以显著节省能耗；
3、无毒无害：永磁电机不排放有害物质，对环境无污染；
4、低噪音：永磁电机的噪音要比普通电动机低，环境要求高的场合更适合使用永磁电机；
5、安全可靠：永磁同步电机的转速随电流调节，加载时减速，安全可靠；
6、小体积：由于永磁电机的体积小，可以安装在空间有限的地方，更加方便使用。
- 1 -。
永磁同步电动机的分析与设计
永磁同步电动机的分析与设计永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种采用永磁材料作为励磁源的同步电机。
相较于传统的感应电机，永磁同步电机具有高效率、高功率因数、高转矩密度和高速控制响应等特点，因此在许多应用领域中得到广泛应用。
本文将介绍永磁同步电机的分析与设计内容。
首先，分析永磁同步电机的基本原理。
永磁同步电机由永磁铁和电磁绕组组成。
当绕组通电后，产生的磁场与永磁铁的磁场相互作用，使电机转子产生旋转力矩。
通过分析电机的磁动特性和电动力学特性，可以得到电机的数学模型和控制方程，为电机设计和控制提供理论依据。
其次，设计永磁同步电机的结构参数。
永磁同步电机的结构参数包括定子绕组的匝数、线圈的截面积和磁链密度等。
这些参数的选择将直接影响电机的性能，如转矩、效率和功率因数等。
通过优化设计，可以使电机在给定的体积和功率范围内获得最佳性能。
然后，进行永磁同步电机的电磁设计。
电磁设计包括计算电机的电磁参数，如磁链、磁势和磁密等。
在设计过程中，需要考虑电机的工作条件和负载要求，选择合适的磁路结构和电磁铁材料，以提高电机的效率和转矩密度。
接下来，进行永磁同步电机的电气设计。
电气设计包括计算电机的电气参数，如电压、电流和功率等。
通过分析电机的电气性能，可以确定电机的绕组参数和功率电路的参数，以满足电机的输出要求和电力系统的特性。
最后，进行永磁同步电机的控制设计。
控制设计是永磁同步电机应用中至关重要的一环。
通过采用合适的控制策略和控制器，可以实现电机的速度、位置和转矩精确控制，提高电机的动态响应和工作效率。
总之，永磁同步电机的分析与设计是实现高效电机控制的关键步骤。
通过对电机的原理分析、结构参数设计、电磁设计、电气设计和控制设计等方面的研究，可以实现电机的优化设计和性能优化，推动永磁同步电机技术在各个领域的应用发展。

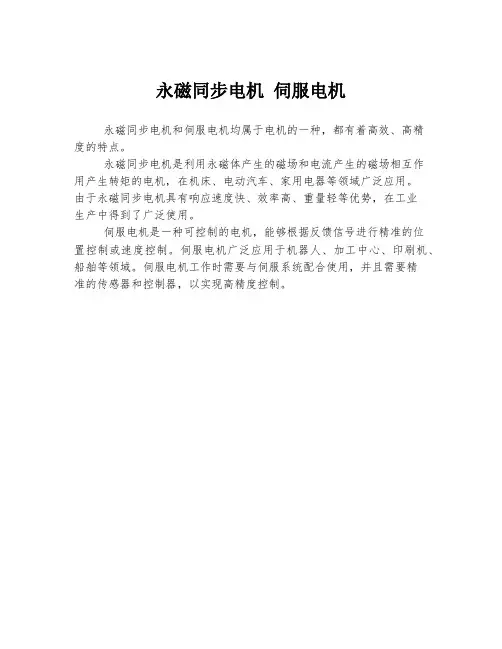

永磁同步电机 伺服电机
永磁同步电机伺服电机
永磁同步电机和伺服电机均属于电机的一种，都有着高效、高精
度的特点。
永磁同步电机是利用永磁体产生的磁场和电流产生的磁场相互作
用产生转矩的电机，在机床、电动汽车、家用电器等领域广泛应用。
由于永磁同步电机具有响应速度快、效率高、重量轻等优势，在工业
生产中得到了广泛使用。
伺服电机是一种可控制的电机，能够根据反馈信号进行精准的位
置控制或速度控制。
伺服电机广泛应用于机器人、加工中心、印刷机、船舶等领域。
伺服电机工作时需要与伺服系统配合使用，并且需要精
准的传感器和控制器，以实现高精度控制。
三相永磁同步电机结构和特点
三相永磁同步电机结构和特点三相永磁同步电机是一种采用永磁体作为励磁源的同步电机。
它由定子和转子两部分组成，其中定子绕组由三个互相位移120°的绕组组成，分别称为A相、B相和C相；转子上装有永磁体。
下面将详细介绍三相永磁同步电机的结构和特点。
三相永磁同步电机的结构:三相永磁同步电机的结构相对简单，由定子和转子两部分组成。
1. 定子：定子是固定不动的部分，由绕组和铁芯组成。
绕组由三个相互独立的绕组组成，分别连接到三相交流电源上。
绕组的排列方式可以是星形或者三角形。
绕组中通有三相电流，分别为A相、B 相和C相。
绕组所产生的磁场与转子上的永磁体相互作用，从而使电机运转。
2. 转子：转子是电机的旋转部分，它由永磁体和铁芯组成。
永磁体中的永磁材料通常采用稀土永磁材料，如钕铁硼（NdFeB）或钴铁硼（SmCo）。
永磁体的磁场与定子绕组中的磁场相互作用，产生电磁力，从而驱动转子旋转。
铁芯的作用是导磁，增强磁场的作用效果。
三相永磁同步电机的特点:三相永磁同步电机具有许多优点，使其在工业和家庭应用中得到广泛应用。
1. 高效率：三相永磁同步电机的效率较高，通常可以达到90%以上。
这是因为永磁体提供了恒定的磁场，减少了能量损耗。
2. 高功率密度：由于永磁体的存在，三相永磁同步电机具有较高的功率密度，可以在较小的体积内提供较大的功率输出。
3. 高起动扭矩：由于永磁体的强磁场作用，三相永磁同步电机具有较高的起动扭矩，可以快速启动和加速。
4. 较宽的调速范围：三相永磁同步电机具有宽广的调速范围，可根据不同的工作需求进行调速。
通过改变定子绕组的电流，可以实现不同转速的旋转。
5. 无需励磁：由于永磁体的存在，三相永磁同步电机无需外部励磁源，简化了电机的结构和控制系统。
6. 较小的体积和重量：相比其他类型的电机，三相永磁同步电机具有较小的体积和重量，更适合应用于空间有限的场合。
7. 较低的噪音和振动：由于转子是由永磁体组成，没有电机的旋转部件，因此三相永磁同步电机运行时噪音和振动较小。
永磁同步电机与异步电机
永磁同步电机与异步电机
永磁同步电机和异步电机都是常见的交流电机，它们在工业和家庭中广泛应用。
永磁同步电机由于具有高效率、高功率密度和精准控制等优点，逐渐成为替代异步电机的主流选择。
永磁同步电机与异步电机最大的区别在于，前者在转子上带有永磁体，能够产生强烈的磁场，而后者则需要通过交流电源产生旋转磁场。
因此，永磁同步电机可以实现高效稳定的电机控制，特别适合需要高精度转矩控制的应用，例如机器人、风力发电和电动汽车。
然而，由于永磁同步电机的磁铁质量和加工精度要求较高，成本较高，仍然存在一定的应用局限性。
与之相比，异步电机虽然低成本、易维护，并且能够适用于各种负载条件，但是其控制效率和精度较低。
总之，永磁同步电机和异步电机在应用领域和控制特点上存在差异，需要根据具体应用需求进行选择和调整。
- 1 -。
永磁同步电机选择题
永磁同步电机选择题
当涉及选择永磁同步电机时，可能会遇到一些选择题，以下是一些可能出现的选择题示例：
1.永磁同步电机的主要特点是：a) 高效率和高功率密度b) 低成本和简
单控制 c) 适用于高速应用 d) 电流需求较高
2.对于永磁同步电机，磁场是由： a) 感应电流产生 b) 永久磁铁产生 c)
铜线圈产生 d) 转子产生
3.相对于感应电动机，永磁同步电机的优势是： a) 起动转矩大 b) 效率更
高 c) 成本更低 d) 速度调节更灵活
4.永磁同步电机常用于哪些应用领域？ a) 电动汽车 b) 工业驱动 c) 家
用电器 d) 所有以上选项
5.永磁同步电机控制通常需要使用的技术是： a) 矢量控制 b) 普通PWM控
制 c) 直接转矩控制 d) 单相控制
以上选择题旨在测试对永磁同步电机的基本理解和相关特性的了解。
正确的答案可能根据具体情况和题目设置而有所不同。
永磁同步外转子电机-概述说明以及解释
永磁同步外转子电机-概述说明以及解释1.引言1.1 概述永磁同步外转子电机是一种高效、高性能的电机类型，其原理是通过在转子上安装永磁体，使得转子本身具有磁场，与定子中的磁场相互作用而产生转矩。
相比传统的异步电机或直流电机，永磁同步外转子电机具有更高的功率密度和转矩密度，同时还具备快速响应、高效率、高速运行等特点。
永磁同步外转子电机的特点可以总结如下：1. 高效率：永磁同步外转子电机采用永磁体作为转子磁场源，相比传统的电机类型，永磁同步外转子电机的磁场损耗更小，因此具有更高的效率。
2. 高转矩密度：由于转子上安装了永磁体，使得转子自身具备了磁场，与定子中的磁场相互作用产生转矩，因此永磁同步外转子电机相比其他类型的电机在单位体积或重量下可以输出更高的转矩。
3. 快速响应：永磁同步外转子电机具有良好的动态性能，响应速度快，能够在短时间内提供所需的电机输出功率，适用于对动态响应要求较高的应用场景。
4. 高速运行：永磁同步外转子电机由于其特殊的结构设计，可以实现高速运转，适用于需要高速转动的应用领域。
5. 长寿命：由于永磁同步外转子电机的结构简单，无需使用传统电机中的电刷和换向器等易损件，因此具有较长的使用寿命和更低的维护成本。
永磁同步外转子电机在众多领域都有广泛应用，例如电动汽车、高速列车、风力发电、船舶推进、空调压缩机等。
由于其高效率和高功率密度的特点，永磁同步外转子电机在推动清洁能源发展、提升能源利用效率和改善环境质量等方面发挥着重要作用。
通过对永磁同步外转子电机的深入研究，我们可以进一步发挥其优势，提高其性能和可靠性。
随着科技的不断进步和应用领域的拓展，相信永磁同步外转子电机将在未来有更广阔的发展前景。
文章结构部分的内容可以是以下内容之一：1.2 文章结构本文主要分为引言、正文和结论三个部分。
引言部分概述了永磁同步外转子电机的重要性和背景，并介绍了本文的目的和结构。
正文部分包括了三个小节，分别讨论了永磁同步外转子电机的原理、特点和应用。
永磁同步电机的优点
一、永磁同步电机的优点1、取消了励磁系统损耗，提高了效率；2、取消了励磁绕组和励磁电源，结构简单，运行可靠；3、稀土永磁电机结构紧凑、体积小、重量轻；4、电机尺寸和形状灵活多样。
5、大大减少对环境的污染。
二、应用(用途)工业配套：工业驱动装置，如纺织机械，减速机配套，水泵配套，风机配套，矿采业设备等以及材料加工系统，自动化设备，机器人等；交通运输：电动汽车，电车，飞机辅助设备，舰船等；航天领域：火箭，飞机，宇宙飞船，航天飞机等；国防领域：坦克，导弹，潜艇，飞机等；工业发电：风力发电，余热发电，水力发电，内燃发电机组用发电机以及大型发电机的副励磁机等。
三、永磁同步电机的发展趋势永磁同步电机是众多高新技术和高新技术产业的基础，它与电力电子技术和微电子控制技术相结合，可以制造出许多新型的、性能优异的机电一体化产品和装备，代表了21世纪电机发展的方向。
永磁同步电机相比交流异步电机优势1、效率高、更加省电： (1)、由于永磁同步电机的磁场是由永磁体产生的，从而避免通过励磁电流来产生磁场而导致的励磁损耗（铜耗）； (2)、永磁同步电机的外特性效率曲线相比异步电机，其在轻载时效率值要高很多，这是永磁同步电机在节能方面，相比异步电机最大的一个优势。
因为通常电机在驱动负载时，很少情况是在满功率运行，这是因为：一方面用户在电机选型时，一般是依据负载的极限工况来确定电机功率，而极限工况出现的机会是很少的，同时，为防止在异常工况时烧损电机，用户也会进一步给电机的功率留裕量；另一方面，设计者在设计电机时，为保证电机的可靠性，通常会在用户要求的功率基础上，进一步留一定的功率裕量，这样导致在实际运行的电机90%以上是工作在额定功率的70%以下，特别是在驱动风机或泵类负载，这样就导致电机通常工作在轻载区。
对异步电机来讲，其在轻载时效率很低，而永磁同步电机在轻载区，仍能保持较高的效率，其效率要高于异步电机20%以上。
(3)、由于永磁同步电机功率因数高，这样相比异步电机其电机电流更小，相应地电机的定子铜耗更小，效率也更高。
永磁同步电机优点
永磁同步电机优点
永磁同步电机优点
1、超高速电机
永磁同步电机不需要励磁绕组，结构比较简单，磁场部分没有发热源，不需要冷却装置，材料的矫顽力高，气隙长度可以取较大值从而使大幅度提高转速成为可能。
2、高转矩大功率电机
耐热、高磁性能钕铁硼永磁材料的开发成功将使其在大功率永磁同步电机中获得重要应用。
运输业和工业中诸如电动汽车、混合型（内燃机与电动机并用）动力汽车、列车、电梯、机床、机器人等，对大功率电动机的需求正在增长。
3、微型化。
永磁式同步电机的特点及其分类
永磁式同步电机的特点及其分类永磁式同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。
和异步电动机相比，它由于不需要无功励磁电流，因而效率高，功率因数高，力矩惯量比大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。
和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。
永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。
近年来，随着永磁材料性能的不断提高和完善，特别是钕铁硼永磁的热稳定性和耐腐蚀性的改善和价格的逐步降低以及电力电子器件的进一步发展，加上永磁电机研究开发经验的逐步成熟，经大力推广和应用已有研究成果，使永磁电机在国防、工农业生产和日常生活等方面获得越来越广泛的应用。
正向大功率化(高转速、高转矩)、高功能化和微型化方面发展。
目前，稀土永磁电机的单台容量已超过1000KW，最高转速已超过300000r/min，最低转速低于0.01r/min，最小电机的外径只有0.8mm，长1.2mm。
我国是盛产永磁材料的国家，特别是稀土永磁材料钕铁硼资源在我国非常丰富，稀土矿的储藏量为世界其他各国总和的4倍左右，号称“稀土王国”。
稀土永磁材料和稀土永磁电机的科研水平都达到了国际先进水平。
因此，对我国来说，永磁同步电动机有很好的应用前景。
充分发挥我国稀土资源丰富的优势，大力研究和推广应用以稀土永磁电机为代表的各种永磁电机，对实现我国社会主义现代化具有重要的理论意义和实用价值。
永磁同步电动机的转子磁钢的几何形状不同，使得转子磁场在空间的分布可分为正弦波和梯形波两种。
因此，当转子旋转时，在定子上产生的反电动势波形也有两种：一种为正弦波；另一种为梯形波。
这样就造成两种同步电动机在原理、模型及控制方法上有所不同，为了区别由它们组成的永磁同步电动机交流调速系统，习惯上又把正弦波永磁同步电动机组成的调速系统称为正弦型永磁同步电动机(PMSM)调速系统；而由梯形波(方波)永磁同步电动机组成的调速系统，在原理和控制方法上与直流电动机系统类似，故称这种系统为无刷直流电动机(BLDCM)调速系统。
永磁同步电机特征电流
永磁同步电机特征电流永磁同步电机是由永磁体励磁产生同步旋转磁场的同步电机，永磁体作为转子产生旋转磁场，三相定子绕组在旋转磁场作用下通过电枢反应，感应三相对称电流。
此时转子动能转化为电能，永磁同步电机作发电机(generator)用；此外，当定子侧通入三相对称电流，由于三相定子在空间位置上相差120，所以三相定子电流在空间中产生旋转磁场，转子旋转磁场中受到电磁力作用运动，此时电能转化为动能，永磁同步电机作电动机(motor)用。
永磁同步电机可以将电机整体地安装在轮轴上，形成整体直驱系统，即一个轮轴就是一个驱动单，省去了一个齿轮箱。
永磁同步电机的特点主要有以下几种：(1)PMSM本身的功率效率高以及功率因数高；(2)PMSM发热小，因此电机冷却系统结构简单、体积小、噪声小；(3)系统采用全封闭结构，无传动齿轮磨损、无传动齿轮噪声，免润滑油、免维护；(4)PMSM允许的过载电流大，可靠性显著提高；(5)整个传动系统重量轻，簧下重量也比传统的轮轴传动的轻，单位重量的功率大；(6)由于没有齿轮箱，可对转向架系统随意设计：如柔式转向架、单轴转向架，使列车动力性能大大提高。
1、适用场合永磁电机通常用于小功率场合。
普通电动机，特别是励磁电动机，常用于大功率场合。
永磁电机的形式有矩形脉冲波电流，永磁无刷直流电机PMBDC有矩形脉冲。
波形电流2正弦波电流，永磁磁阻同步电机PSM；因此，应用范围极为广泛，几乎涵盖了航空航天、国防、工业、农业生产和日常生活的所有领域。
下面介绍几种典型永磁电机的主要特点和主要应用场景1稀土永磁电机与传统发电机相比，永磁同步电机不需要集电环和电刷装置，对其结构也没有要求。
2、高效高功率因数永磁同步电动机结合了传统异步电动机和电励磁同步电动机的优点，可以获得与直流电动机相似甚至优于直流电动机的调速特性，性能得到全面提高。
永磁同步电动机和电励磁同步电动机与异步电动机相比，不需要无功励磁电流，并且是可能的；永磁同步电动机的启动和运行是由定子绕组、转子鼠笼绕组和永磁体产生的磁场相互作用形成的。
永磁同步电机结构设计及其特点分析
永磁同步电机结构设计及其特点分析摘要：相较于传统感应电动机，永磁同步电动机具有更加独特的性能，其较为明显的特点主要表现为体积小、功率密度高、效率以及功率因数高等。
对于永磁同步电机，转子安装主要是由永磁体作为磁极。
在电机转动且功角大于零时，电机定子合成磁场的轴线，落后于转子主磁场轴线，则转子和电磁转矩旋转相反的状态，转矩表现为制动。
因此，在永磁同步电动机中，要保证转子和定子合成电磁转速和方向同步，需引导转子实现工作转矩的输出。
本文将以永磁同步电机为研究对象，对其结构的设计和特点进行简要的探讨与分析。
关键词：永磁同步电机；结构设计；特点分析电动汽车具有低噪音、低排放甚至零排放、高效能和能源多样化等显着优势，对于实现交通能源多样化、维护国家能源安全、减少汽车排放和社会可持续发展具有重要意义。
电动汽车对电机的要求是：体积小、重量轻、功率和扭矩密度高、过载能力强、调速范围大、效率高、环境适应性好、可靠性高、性能好、成本低等。
永磁同步电动机由于结构简单、运行可靠、体积小、重量轻、惯性小、响应快等优点，已成为车用电动机开发和使用的热点，是新一代电动汽车的首选。
本文分析了车用永磁同步电机的优化，这是新能源汽车面临的一个重要问题，无论是电机设计技术、发动机控制技术等汽车零部件技术的发展，还是实现新能源汽车可持续发展,永磁同步电机结构设计具有重要的参考价值和应用价值。
永磁同步电机直接采用永磁体励磁，简化了电机结构，发热量低，损耗小。
电动机的励磁部分为永磁体，其结构和形状可根据具体需要进行放置，具有很大的灵活性。
设计时，除了结构强度和布局合理性外，还要考虑电机的使用寿命[1]。
1 永磁同步电机工作原理永磁同步电动机是交流电动机的一种。
与异步电机不同的是，永磁同步电机的永磁体安装在转子侧面，极性清晰。
永磁同步电动机在运行过程中，当定子合成磁场的轴线落后于转子主磁场轴线，即功率角大于0时，转子的转动方向与电磁力矩的方向相反，转矩起制动作用。
永磁同步电机转矩控制特点
永磁同步电机转矩控制特点一、前言随着现代工业的不断发展，电机控制技术也在不断创新和改进。
永磁同步电机作为一种高效、节能、环保的电机类型，越来越受到人们的关注。
其中，转矩控制是永磁同步电机控制中最重要的一个方面。
本文将着重讨论永磁同步电机转矩控制的特点。
二、什么是永磁同步电机？永磁同步电机是一种利用稳定强大的永磁体产生恒定磁场与三相交流线圈产生旋转磁场相互作用而实现运动的电动机。
它具有结构简单、功率密度高、效率高等特点，在众多应用领域中得到广泛应用。
三、什么是转矩控制？转矩控制是指通过改变电机输入参数或输出参数来实现对电机输出转矩大小和方向进行调节和控制。
常见的转矩控制方式包括直接扭距控制、间接扭距控制和速度/位置反馈扭距控制等。
四、永磁同步电机转矩控制的特点1. 高精度性永磁同步电机转矩控制具有高精度性，能够实现对电机输出扭距大小和方向的精确控制。
这是因为永磁同步电机具有较高的磁场稳定性和响应速度，能够快速而准确地响应控制信号。
2. 高效率永磁同步电机转矩控制具有高效率，能够将输入功率转化为输出扭距，并将损耗降到最低。
这是因为永磁同步电机具有较高的功率密度和较低的内部损耗，能够在保证输出扭距的同时实现节能和环保。
3. 宽工作范围永磁同步电机转矩控制具有宽工作范围，能够适应不同负载和运行条件下的需求。
这是因为永磁同步电机具有较宽的转速范围和可调节性，能够在不同负载下实现稳定运行。
4. 可靠性高永磁同步电机转矩控制具有可靠性高，能够在长时间、重负载和恶劣环境下稳定运行。
这是因为永磁同步电机具有较低的机械和电气损耗，能够在保证输出扭距的同时延长使用寿命。
五、总结通过以上分析，我们可以看出，永磁同步电机转矩控制具有高精度性、高效率、宽工作范围和可靠性高等特点。
这些特点使得永磁同步电机在许多应用领域中得到广泛应用，如汽车、风力发电、轨道交通等。
未来，随着技术的不断创新和改进，永磁同步电机转矩控制将会越来越成为电机控制领域中的重要方向。
感应异步和永磁同步
感应异步和永磁同步感应异步和永磁同步是两种常见的电机类型。
它们具有不同的结构和工作原理，适用于不同的应用场合。
本文将详细介绍这两种电机的特点和优缺点。
一、感应异步电机感应异步电机是一种常见的交流电机，其结构简单、可靠性高、成本低，广泛应用于各种工业场合。
感应异步电机的工作原理是在电枢中产生旋转磁场，使转子受到电磁力的作用而运动。
感应异步电机可以分为单相感应电机和三相感应电机两种类型。
单相感应电机具有结构简单、成本低、可靠性高等优点，广泛应用于家用电器、小型机械等场合。
但是，单相感应电机的起动转矩较小，容易出现起动困难的问题，需要采用启动电容器等辅助装置来解决。
三相感应电机具有转矩大、效率高、功率密度高等优点，广泛应用于工业生产中。
但是，三相感应电机的功率因数较低，容易出现功率损耗大的问题，需要采用电容器等辅助装置来提高功率因数。
二、永磁同步电机永磁同步电机是一种新型的电机类型，其结构复杂、成本较高，但具有高效率、高功率密度、高精度等优点，适用于高性能和高要求的应用场合。
永磁同步电机的工作原理是利用永磁体的磁场和定子线圈的旋转磁场之间的相互作用，使转子同步运动。
永磁同步电机可以分为表面永磁同步电机和内嵌永磁同步电机两种类型。
表面永磁同步电机的永磁体安装在转子表面，结构简单、制造成本低，但容易出现热问题，需要采用冷却装置来解决。
内嵌永磁同步电机的永磁体嵌入到转子中，结构复杂、制造成本高，但具有高功率密度、高精度等优点，适用于高性能和高要求的应用场合。
三、感应异步电机和永磁同步电机的比较感应异步电机和永磁同步电机各有优缺点，适用于不同的应用场合。
相比之下，感应异步电机具有结构简单、成本低、可靠性高等优点，适用于大多数应用场合。
而永磁同步电机具有高效率、高功率密度、高精度等优点，适用于高性能和高要求的应用场合。
感应异步电机和永磁同步电机在起动转矩、功率因数、效率等方面也有所不同。
感应异步电机的起动转矩较小，需要采用辅助装置来解决起动困难的问题。
永磁同步电机结构设计及其特点
永磁同步电机结构设计及其特点贺建忠(广州数控设备有限公司，广州510530)摘要：本文首先对永磁同步电机的结构设计原则进行介绍，然后对永磁同步电机结构设计特点进行探讨，最后对永磁同步电机的设计措施进行分析。
关键词：永磁同步电机结构设计特点永磁同步电机直接使用永磁体励磁，简化了电机结构，且发热量和损耗量都较低。
在永磁同步电机中，电机励磁 部分具有永磁体，可以根据具体的需求设置其结构和形状，具有较高的灵活性。
设计时，除了要考虑结构强度、布置 合理性外，还需要考虑机械使用年限。
1永磁同步电机工作原理永磁同步电机属于一种交流电机。
与异步电机不同，永磁同步电机转子侧安装有永磁磁极，有明确的极性。
永 磁同步电机运行过程中，当定子合成磁场轴线落后于转子 主磁场轴线时，即功率角大于0时，转子和电磁转矩的旋 转方向会相反，转矩表现为制动性质[1]。
为了可以对电磁 转矩制动效果进行平衡，保持转子转速不变化，需要利用 转子轴对驱动性质的机械转矩进行传递。
这时外界机械功 率输入后，永磁同步电机发出电功率使发电机运行。
如果功率角小于0,即定子合成磁场轴线超出了转子主 磁场轴线，转子旋转方向和电磁转矩会保持一致，转矩表 现为驱动型。
为了保持转子的转速，机械转矩为制动转矩。
如果负载转矩大于电机最大电磁转矩，会破坏输出功率和 输入功率的平衡性，致使电机没有能力保持转子同步旋转。
当功率角为0时，转子主磁场和定子合成磁场轴线会 重合，那么电磁转矩为0。
这时，外界和电机之间并没有传 递有功功率，此时会处于补偿机制的运行状态下。
2永磁同步电机的结构特点2.1表面转子结构表面转子结构布置在转子铁芯的外表面。
为了方便，永磁体以瓦片形放置。
一般在永磁体的外表面使用具有固 定和保护效果的非导体磁套筒。
转子转速过高时，套筒可 以保护好永磁体，避免因离心力过大被甩出。
2.2内置式转子结构由于永磁体布置在转子铁芯的内部，因此又叫内置式转 子结构。
永磁磁极很容易因受到保护而导致抗去磁能力变大。
永磁同步电机用途
永磁同步电机用途介绍永磁同步电机是一种先进的电机技术，它在许多领域中具有广泛的应用。
本文将探讨永磁同步电机的用途及其在各个领域中的特点和优势。
工业领域1. 制造业永磁同步电机在制造业中被广泛用于驱动各种设备和机械装置。
它们具有高效能、高转矩和节能的特点，能够提高生产效率和降低能源消耗。
在机械加工、输送设备和装配线等方面都有应用。
2. 电力工业永磁同步电机在电力工业中有广泛的应用。
由于其高效能和高转矩特性，它们被用于发电机组、涡轮机械和电力传输系统。
永磁同步电机在逆变器和调速装置中的应用也使得电力系统能够更加可靠和灵活。
3. 矿业在矿业中，永磁同步电机被用于驱动输送机、破碎机和磨粉机等设备，因为它们能够提供足够的转矩和高效能，以实现高负载和长时间运行。
4. 液压系统永磁同步电机在液压系统中的应用越来越广泛。
它们的高效能和精确控制特性使得液压泵和液压马达的性能得到优化。
此外，永磁同步电机还可以减少噪音和振动，提高系统的可靠性。
交通运输领域1. 汽车永磁同步电机在汽车领域中的应用越来越普遍。
它们被用于驱动电动汽车和混合动力汽车中的电动机。
由于其高效能和快速响应特性，永磁同步电机能够提供强大的动力输出，同时降低燃料消耗和排放。
2. 高铁永磁同步电机在高铁列车中起着至关重要的作用。
高效能和高转矩的特点使得永磁同步电机成为高铁列车的理想动力源。
它们的快速响应和精确控制能力使得高铁列车能够更加稳定和高速地运行。
3. 轮船永磁同步电机在轮船中的应用也越来越多。
由于其高效能和可靠性，永磁同步电机被用于驱动船舶的推进器和舵机等设备。
永磁同步电机的应用使得轮船能够更加高效和环保地航行。
可再生能源领域1. 风能发电永磁同步电机在风力发电中有广泛应用。
它们被用于驱动风力涡轮机和发电机组，能够将风能转化为电能并输出到电网中。
永磁同步电机在风能发电中具有高效能、低噪音和可靠性的特点。
2. 太阳能发电在太阳能发电系统中，永磁同步电机被用于跟踪太阳光线的方向，以优化太阳能电池板的效率。
正玄波电机和永磁同步电机
正玄波电机和永磁同步电机正玄波电机和永磁同步电机都是常见的电动机类型，它们在工业和家庭电器中广泛应用。
本文将分别介绍正玄波电机和永磁同步电机的原理、特点和应用。
正玄波电机是一种交流电机，其转子由永磁体组成。
它的工作原理是通过正弦波形的电流激励，使转子在磁场作用下旋转。
正玄波电机的主要特点是结构简单、体积小、功率密度高、效率高、起动扭矩大和运行平稳。
正玄波电机由于不需要复杂的控制系统，所以成本相对较低。
正玄波电机主要应用于家用电器、办公设备、医疗器械等领域。
永磁同步电机是一种特殊的同步电机，其转子上的磁体是由永磁材料制成。
与传统的交流异步电机相比，永磁同步电机具有更高的效率、更高的功率密度和更广的调速范围。
永磁同步电机的工作原理是通过外部电源提供的交流电，产生旋转磁场，将转子上的永磁体吸引或排斥，从而使转子旋转。
永磁同步电机的主要特点是效率高、功率密度大、起动扭矩大、转速稳定、运行平稳。
永磁同步电机广泛应用于工业驱动、风力发电、电动汽车、电磁悬浮列车等领域。
正玄波电机和永磁同步电机在结构和工作原理上有一些相似之处，都采用了永磁体作为转子的磁场源。
但它们也存在一些区别。
首先，正玄波电机的转子是由绕组构成的，可以通过电流激励产生磁场；而永磁同步电机的转子是由永磁体构成的，不需要外部电流激励。
其次，正玄波电机的控制相对简单，通常只需要提供正弦波形的电流即可；而永磁同步电机需要更复杂的控制系统来保持与电网同步运行。
此外，永磁同步电机由于具有较高的功率密度和效率，所以在高性能应用中更为常见。
正玄波电机和永磁同步电机在实际应用中有着广泛的应用。
正玄波电机主要应用于家用电器、办公设备、医疗器械等领域，如洗衣机、空调、电风扇等。
永磁同步电机则广泛应用于工业驱动、风力发电、电动汽车、电磁悬浮列车等领域，如机床、风力发电机组、电动汽车驱动系统等。
这些应用领域的需求对电机性能有较高要求，正玄波电机和永磁同步电机能够满足这些要求，因此得到了广泛的应用。
120kw永磁同步电机各种参数
120kw永磁同步电机各种参数
120kw永磁同步电机是一种高效、可靠的电动机，广泛应用于各种工业领域。
它具有许多优势，如高功率密度、高效率、高转矩密度和低噪音等特点，使其成为许多行业的首选。
120kw永磁同步电机具有高功率密度。
这意味着在相同体积和重量的情况下，它可以提供更大的功率输出。
这对于有限空间的应用非常重要，例如电动汽车或工业机械。
120kw永磁同步电机具有高效率。
它采用了先进的永磁同步技术，使得电机的能量转化效率非常高。
相比传统的感应电机，永磁同步电机可以提供更高的效率，从而减少能源消耗和损耗。
120kw永磁同步电机具有高转矩密度。
这意味着在相同体积和重量的情况下，它可以提供更大的转矩输出。
这对于需要大扭矩的应用非常重要，例如起重机、输送机和工业机械。
120kw永磁同步电机具有低噪音。
它采用了先进的设计和控制技术，使得电机运行时产生的噪音非常低。
这对于需要安静环境的应用非常重要，例如医疗设备和办公设备。
120kw永磁同步电机具有高功率密度、高效率、高转矩密度和低噪音等优势。
它是许多行业中的理想选择，可以提供可靠的动力支持。
无论是用于电动汽车、工业机械还是其他应用，这种电机都能够满足需求，并为用户带来良好的使用体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
永磁同步电动机的分类和特点
一，永磁同步电动机的特点
永磁同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。
和异步电动机相比，它由于不需要无功励磁电流，因而效率高，功率因数高，力矩惯量比大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。
和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。
永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。
我国是盛产永磁材料的国家，特别是稀土永磁材料钕铁硼资源在我国非常丰富，稀土矿的储藏量为世界其他各国总和的4倍左右，号称“稀土王国”。
稀土永磁材料和稀土永磁电机的科研水平都达到了国际先进水平。
因此，对我国来说，永磁同步电动机有很好的应用前景。
二，永磁同步电动机的分类
永磁同步电动机的转子磁钢的几何形状不同，使得转子磁场在空间的分布可分为正弦波和梯形波两种。
因此，当转子旋转时，在定子上产生的反电动势波形也有两种：一种为正弦波；另一种为梯形波。
这样就造成两种同步电动机在原理、模型及控制方法上有所不同，为了区别由它们组成的永磁同步电动机交流调速系统，习惯上又把正弦波永磁同步电动机组成的调速系统称为正弦型永磁同步电动机（PMSM）调
速系统；而由梯形波（方波）永磁同步电动机组成的调速系统，在原理和控制方法上与直流电动机系统类似，故称这种系统为无刷直流电动机（BLDCM）调速系统。
永磁同步电动机转子磁路结构不同，则电动机的运行特性、控制系统等也不同。
根据永磁体在转子上的位置的不同，永磁同步电动机主要可分为：表面式和内置式。
在表面式永磁同步电动机中，永磁体通常呈瓦片形，并位于转子铁心的外表面上，这种电机的重要特点是直、交轴的主电感相等；而内置式永磁同步电机的永磁体位于转子内部，永磁体外表面与定子铁心内圆之间有铁磁物质制成的极靴，可以保护永磁体。
这种永磁电机的重要特点是直、交轴的主电感不相等。
因此，这两种电机的性能有所不同。
三无刷直流电动机（BLDCM）
1，BLDCM研究现状
永磁无刷直流电动机与传统有刷直流电动机相比, 是用电子换向取代原直流电动机的机械换向, 并将原有刷直流电动机的定转子颠倒（转子采用永磁体）从而省去了机械换向器和电刷，其定子电流为方波, 而且控制较简单, 但在低速运行时性能较差, 主要是受转矩脉动的影响。
引起转矩脉动的因素很多, 主要有以下原因：
（1）电枢反应引起的转矩脉动
减弱或克服这种原因造成转矩脉动采用的方法是适当增大气隙, 设计
磁路时使电机在空载时达到足够饱和, 以及电机选择瓦形或环形永磁
体径向励磁结构等。
（2）电流换相引起的转矩脉动
其抑制措施是通过选择适当的电机转速来削弱换相转矩脉动的影响,
或采用重叠换相法来抑制相电流换相引起的转矩脉动。
（3）齿槽效应引起的转矩脉动减弱齿槽效应最普通的方法是合理地选择极槽配合, 要么采用斜槽, 或转子采用斜极, 另外还可适当增大气隙, 采用分数槽也有助于减少齿槽转矩脉动如果制造无槽电机则是一种最有效的方法。
（4）电流调节误差引起的转矩脉动
克服这种原因所造成的转矩脉动可通过改进电流控制方法来提高电流控制的精度, 以减小电流脉动, 从而把由电流调节引起的转矩脉动降到最低限度。
不过, 要想找到更精确的电流控制方法, 还需在实践中进行更深入的探索和研究。
（5）机械加工因素引起的转矩脉动
譬如, 制造电机所用材料的不一致性、转子的偏心、各相绕组的不对
称等都易引起转矩的脉动, 可以采用选择高质量材料, 提高工艺加工水平的办法来减弱它的影响。
2.BLDCM的发展趋势
自八十年代以来, 控制技术尤其是控制理论策略发展十分迅猛, 一些先进的控制策略方法（如滑模控制、变结构控制、模糊控制、专家控制
等）正被尝试着引入永磁无刷电动机控制器中，这为推动高性能向智能化、柔性化、全数字化方向发展开辟了新道路, 加上人类社会不断的进步, 人们保护生存环境意识不断增强, 选用高性能会成为电机产业发展的一种必然趋势, 而且它将会在电动汽车、家用电器及工厂自动化等小电机行业中获得更广泛的应用。
四永磁同步电机（PMSM）
1．PMSM的种类
采用正弦波的永磁同步电动机可根据永磁体在转子上放置的位置分为三种：一是永磁体埋在转子内的内磁式永磁同步电动机；一是永磁体安放在转子表面的外磁式永磁同步电动机；第三种是永磁体嵌入或部分嵌入的嵌入式永磁同步电动机。
2．PMSM的研究现状
虽然BLDCM比PMSM具有控制简单,成本低, 检测简单等优点, 但因为BLDCM的转矩脉动比较大, 铁心损耗也较大, 所以在低速直接驱动场合的应用中,PMSM的性能比BLDCM及其它交流伺服电动机优越得多。
不过在发展高性能PMSM中也遇到几个“ 瓶颈” 问题有待于作更深入的研究和探索。
存在的主要问题如下：
（1）PMSM在使用过程中出现“退磁”现象，而且在低速时也存在齿槽转矩对其转矩波动的影响。
（2）检侧误差对控制器调节性能有影响, 发展高精度的速度及位置检侧器件和实现无传感器检测的方法均可克服这种影响。
（3）以PMSM作为执行元件构成的永磁交流伺服系统, 由于PMSM本身就是具有一定非线性、强藕合性和时变性的“ 系统” , 同时其伺服对象也存在较强的不确定性和非线性, 加之系统运行时易受到不同程度的干扰, 因此采用先进控制策略, 先进的控制系统实现方式如基于控制, 以从整体上提高系统的“ 智能化、数字化” 水平, 这应是当前发展高性能PMSM
伺服系统的一个主要的“ 突破口”。
3．PMSM的发展趋势
PMSM伺服系统从其应用领域的特点和自身技术的发展来看, 将会朝着以下两个方向发展一是适用于简易数控机床、办公自动化设备、家用电器、计算机外围设备以及对性能要求不高的工业运动控制等领域的简易、低成本伺服系统另一方向则是向适用于高精度数控机床、机器人、特种加工设备精细进给驱动以及航空、航天用的高性能全数字化、智能化、柔性化的PMSM伺服系统发展而且后一个发展方向更能充分体现璐伺服系统优点, 今后必将成为重点发展方向。
五，PMSM与BLDCM矢量控制系统的比较
永磁同步电机与无刷直流电机有许多类似之处，转子上均有永磁磁极，定子电枢需要交变电流以产生恒定转矩，其主要区别是永磁同步电机的反电势为正弦波，无刷直流电动机的反电势为梯形波。
为了产生恒定力矩，永磁同步电机需要的定子电流为正弦波对称电流，无刷直流电机需要的定子电流为方波电流。
由于电磁惯性，无刷直流电机的定子电流实际上为梯形波，而无法产生方波电流，并由集中绕组供电，所以无刷直流电动机（BLDCM）较永磁同步电机(PMSM)脉动力矩大。
在高精度伺服驱动中，永磁同步电机有较大竞争力。
在另一方面，永磁同步电机单位电流产生的力矩较无刷直流电机单位电流产生的力矩小。
在驱动同容量的电动机时，永磁同步电机所需逆变器容量大并且需要控制电流为正弦波，开关损耗大很多。
无刷直流电机定子电流为方波，每相开通1200电角度，然后关断600电角度。
每600电角度有一个开关改变状态，所以无刷直流电机转子位置检测器只需要每隔600电角度输出一个脉冲。
永磁同步电机定子电流为正弦波，定子电流瞬时值取决于转子的瞬时位置，所以必须连续地检测转子位置。
永磁同步电机的交轴电抗和直轴电抗随电机磁路饱和等因素而变化，从而影响输出力矩的磁阻力矩分量。
永磁同步电机对参数的变化较无刷直流机敏感，但当永磁同步电机工作于电流控制方式时，磁阻转矩很小，永磁同步电机矢量控制系统对参数变化的敏感性与无刷直流机基本相同。
当电机转速较高，无刷直流电机反电势与直流母线电压相同时，反电势限制了定子电流。
而永磁同步电机能够采用弱磁控制，因此具有较大的调速范围。
六．结束语。
