默纳克3000现场调试指导电梯在外围回路、机械安装完全到位的情况下方可进行电梯的调试流程。
电梯调试流程图：一．通电前机械、电气接线检查控制系统电气安装完毕后，在系统上电之前必须要进行外围接线的检查，确保部件及人身安全。
1）应对照使用说明书和电气原理图，检查各部分的连接是否正确，检查器件型号是否匹配。
2）检查下列端子与接地端子PE 之间的电阻是否无穷大，如果偏小请立即检查。
■变频器R、S、T 与PE 之间■变频器U、V、W 与PE 之间■主板24V 与PE 之间■电机U、V、W 与PE 之间■编码器15V、A、B、PGM 与PE 之间■＋、－母线端子与PE 之间■安全、门锁、检修回路端子与PE 之间检查电梯所有电气部件的接地端子与控制柜电源进线PE 接地端子之间的电阻是否尽可小，如果偏大请立即检查。
▲注意：柜壳体与电动机壳体要一定接地，并连接可靠。
1．编码器检查编码器反馈的脉冲信号是系统实现精准控制的重要保证，调试之前要着重检查。
1）编码器安装稳固，接线可靠。
2）编码器信号线与强电回路分槽布置，防止干扰。
3）编码器连线最好直接从编码器引入控制柜，若连线不够长，需要接线，则延长部分也应该用屏蔽线，并且与编码器原线的连接最好用烙铁焊接。
4）编码器屏蔽层要求在控制器一端接地可靠（为免除干扰，只能一端接地）。
2．安全回路导通且工作可靠。
1）门锁回路导通且工作可靠。
2）井道畅通，轿厢无人，并且具备适合电梯安全运行的条件。
3）每个开关工作正常、动作可靠。
4）检查主回路相间阻值，检查是否存在对地短路现象。
5）确认电梯处于检修状态，急停开关动作。
6）机械部分安装到位，不会造成设备损坏或人身伤害。
二．通电和检查通电前确认1. 系统上电之前要检查用户电源。
用户电源各相间电压应在380V±15%以内，每相不平衡度不大于3%。
2. 确认控制柜上所有空气开关和熔丝均处于断开状态。
3. 确认进线规格及总开关容量符合设计要求。
默纳克门机调试说明书
默纳克门机调试说明书摘要：本文档是默纳克门机的调试说明书，旨在指导用户正确调试并使用默纳克门机。
本文档包括了默纳克门机的调试流程、注意事项以及常见问题解决方法。
用户在调试和使用默纳克门机时，请务必按照本文档的指导进行操作。
1. 引言默纳克门机是一款先进的智能门控系统，具有高度自动化、安全可靠的特性。
本调试说明书主要针对默纳克门机的调试环节，旨在确保默纳克门机能够正常运行和发挥其功能。
2. 调试流程2.1 准备工作在进行调试之前，请确保已经正确安装好默纳克门机，并与电源和相关设备连接正常。
2.2 参数设置根据实际需求，在默纳克门机的控制面板上进行参数设置，包括门的开启和关闭速度、灵敏度等。
2.3 电气系统调试检查并确保默纳克门机的电气系统连接正确，并进行相应的电气系统调试，如检测电源电压、设备的电流等。
2.4 机械系统调试进行默纳克门机的机械系统调试，包括检查门的开关是否正常、轨道是否畅通等。
2.5 传感器调试检查并调试默纳克门机的传感器系统，确保传感器能够准确感应到门的开关动作，并进行相应的调整。
2.6 软件系统调试通过默纳克门机的控制面板进行软件系统调试，包括检查门的开关状态显示、警报系统等。
3. 注意事项在进行调试和使用默纳克门机时，务必遵守以下注意事项：3.1 请确保调试人员具备相关的知识和技能，遵循相关的安全操作规程。
3.2 在进行调试之前，请断开默纳克门机的电源，以确保工作环境的安全。
3.3 请按照说明书中的指导进行调试，不得随意更改参数和设置。
3.4 若遇到故障或异常情况，请及时停止调试，并联系售后服务人员进行检修。
4. 常见问题解决方法在使用默纳克门机的过程中，可能会遇到一些常见问题，下面列举一些常见问题的解决方法供参考：问题1：门开关速度太快或太慢。
解决方法：调整控制面板上的相应参数，增加或减少门的开关速度。
问题2：传感器无法感应到门的开关动作。
解决方法：检查传感器的连接是否正常，调整传感器的位置和灵敏度。

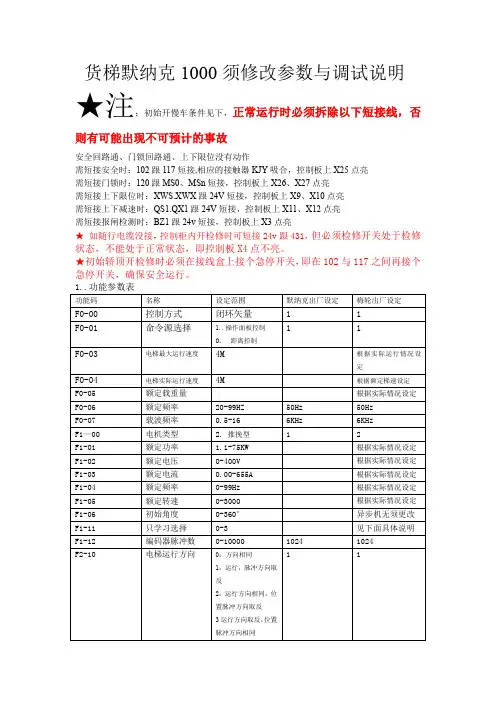

货梯默纳克1000需修改参数和调试说明(1)
货梯默纳克1000须修改参数与调试说明★注：初始开慢车条件见下，正常运行时必须拆除以下短接线，否则有可能出现不可预计的事故安全回路通、门锁回路通、上下限位没有动作需短接安全时：102跟117短接,相应的接触器KJY吸合，控制板上X25点亮需短接门锁时：120跟MS0、MSn短接，控制板上X26、X27点亮需短接上下限位时：XWS.XWX跟24V短接，控制板上X9、X10点亮需短接上下减速时：QS1.QX1跟24V短接，控制板上X11、X12点亮需短接报闸检测时：BZ1跟24v短接，控制板上X3点亮★如随行电缆没接，控制柜内开检修时可短接24v跟431，但必须检修开关处于检修状态，不能处于正常状态，即控制板X4点不亮。
★初始轿顶开检修时必须在接线盒上接个急停开关，即在102与117之间再接个急停开关，确保安全运行。
★2．异步主机调谐说明： ★ 1）。
首先F0-01设定为0，根据电机铭牌准确设定F1-1、F1-02、F1-03、F1-04、F1-05根据编码器铭牌设定F1-00、F1-12★2)。
F1-11选择1（静止调谐）显示TUNE.如果操作不显示TUNE 按STOP 复位故障，然后按操作面板RUN 键。
电机自动运行。
控制器会自动计算出相应的数值，并结束对电机的调谐。
注意! 带负载调谐注意事项：1）确保电机的UVW 动力线分别对应接到变频器的UVW 接线端口； 2）确保编码器的12V 、PGM 、PGA 、PGB 、PE 接入相应的PG 卡接口 3）带负载调谐过程比较危险，调谐时须确保井道中没有人。
