铸件常见缺陷常见缺陷缺陷的分类:铸件常见缺陷分为孔眼、裂纹、表面缺陷、残缺类缺陷、形状及尺寸和重量不合格、成份及组织和性能不合格六大类。

1孔眼类缺陷孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、等。

1.1.1气孔:别名气眼,气泡、由气体原因造成的孔洞。

铸件气孔的特征是:其表面一般比较光滑,主要呈梨形\圆形和椭圆形.一般在铸件表面露出,大孔常孤立存在,小孔则成群出现。

(如图)产生的原因是:来源于气体,炉料潮湿或绣蚀、表面不干净、炉气中水蒸气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当,浇铸时卷入气体、铸型等。

1.1.2缩孔缩孔别名缩眼,由收缩造成的孔洞。

缩孔的特征是:形状不规则,孔壁粗糙并带有技状晶,常出现在铸件最后凝固的部位,广义的缩孔包括缩松。

(如图)产生的原因是:金属在液体及凝固期间由于补缩不良而产生的孔洞,主要有以下几点:铸件结构设计不合理,浇铸系统不适当,冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求,如含磷过高等。

浇注温度过高浇注速度过快等。

1.1.3缩松缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。

缩松的特征是:铸件断面上出现的分散而细小的缩孔.助高倍放大镜才能发现的缩松称为显微缩松,铸件有缩松的部位,在气密性实验时易渗漏。

(如图)产生的原因同以上缩孔。

1.1.4渣眼渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。

渣眼的特征是:铸件浇注位置上表面的非金属夹杂物。

通常在加工后发现与气孔并存,孔径大小不一,成群集结。

(如图)产生的原因是:铁水纯净度差、除渣不净、浇注时挡渣不好,浇注系统挡渣作用差、浇注时浇口未充满或断流。

1.1.5砂眼砂眼是夹着砂子的砂眼。

砂眼的特征是:铸件内部或表面带有砂粒的孔洞(如图)。

产生的原因是:型砂损坏脱落,型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。

1.1.6铁豆铁豆是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。

铸件常见缺陷(图文并貌)

铸件常见缺陷(图文并貌)

铸件常见缺陷
名称砂眼气孔缩孔披缝图

注释在铸件表面或内部有充塞着型
砂的孔眼。

在铸件内部、表面或近于表面
处有大小不等的光滑孔眼。


般为圆球形或近似于球形的团
球形孔洞,孔壁光滑。

形状为不规则的封闭或敞露的
孔洞,孔壁粗糙并带有枝晶
状,常出现在铸件最后凝固的
部位(热节处)。

披缝是铸件表面上厚薄不均匀
的片状金属突起物,常出现在
铸件分型面和芯头部位。

名称粘砂冷隔冲砂掉砂
注释在铸件表面上、全部或部分覆
盖着金属与砂的混合物,或一
层烧结的型砂,致使铸件表面
粗糙。

冷隔是铸件上未完全融合的缝
隙或洼坑,其交接边缘呈圆
角,多出现在远离浇口的铸件
宽大上表面和薄壁处、金属流
股汇合处或激冷部位。

铸件表面上有粗糙不规则的金
属瘤状物,常位于浇口附近。

在铸件其它部位则往往出现砂
眼。

铸件表面的块状金属突起物,
其外形与掉落的砂块很相似。

在铸件其它部位则往往出现砂
眼或残缺。

毛 刺浇 不 足
毛刺是铸件表面上刺状金属突起物,常出现在型和芯的裂缝处,形状极不规则。

由于金属液未完全充满型腔而产生的铸件缺肉。

缺 损变 形渣 眼
在铸件清理或搬运时,损坏了铸件的完整性。

由于收缩应力或型壁变形、开
裂引起的铸件外形和尺寸与图
纸不符。

在铸件内部或表面形状不规
则的孔眼。

孔眼不光滑,里
面全部或部分充塞着渣。

铸件常见缺陷(图文并貌)

铸件常见缺陷(图文并貌)

压铸日常缺陷及分析压铸件抛丸后产品表面变色, 主要是使用的抛丸有问题。

若是使用不锈钢丸,在里面加少量铝丸,抛后产品表面白亮。

压铸件表面经常有霉点,严重影响铸件的外观质量,主要是脱模剂造成。

目前,市面上大大小小生产脱模剂的厂家有一大批,其中不少厂质量存在各种问题,最主要的就是对压铸件会产生腐蚀作用。

一般压铸件厂不太注意,压铸件时间放得长一些,表面就会有白斑(霜状、去掉后呈黑色)出现,实际上已产生腐蚀。

主要是脱模剂中有会产生腐蚀作用的成分。

所以选择脱模剂一定不要只压铸件在抛丸后经常出现表面起皮现象,般由如下一些原因造成:1.模具或压射室(熔杯)未清理干净;2.压射压力不够,(还需注意压射时动模有否退让现象);3.浇注系统开设有点问题,合金液进入型腔有紊流现象;4.模温问题等5.压射时金属液飞溅严重。

脱模剂一般不会渗透到压铸件里面。

但劣质脱模剂会对压铸件表面产生腐蚀作用,而且会向内部渗透;另外,脱模剂发气量大的话,会卷入压铸件里面形成气孔。

如果使用脱模膏之类的涂料不当时,会产生夹渣等缺陷。

丝焊接7005压铸件,在焊接处出现油污和气泡,焊接方式为氩弧焊。

一般存在如下问题:1.焊丝与压铸件表面有油污,未清洗干净; 2.氩气不纯净,市售氩气有的里面杂质多,甚至含有水气,应选优质气。

合金压铸如果出模角度控制不好,经常出现粘模现角,如何来计算这个角度?压铸模出模斜度根据合金和铸件高度不同,有所不同。

一般铝合金压铸件拔模高度从3mm~250 mm:内壁出模斜度按5º30´~0º30´,外壁出模斜度取其一半;圆型芯的出模斜度,按4º~0º30´。

文字符号的出模斜度按10º~15º具体如何细分挡次和各挡次斜度值的选取,请参阅模具设计手册或压铸件标准等资料不进行T6处理. 2.若进行T6处理,表面会变色(灰暗3.变形与否,取决于压铸件本身的形状和在加热炉里放置是否得当.只要注意,一般不会变形. 4.把刚出模的压铸件放进水里,起不到T6的效果.锌合金电镀起泡。

压铸外观缺陷图集

压铸外观缺陷图集

裂纹:铸件被破坏或断开形成的缝隙,有穿透的和不穿透的两种,有发展趋势变形:产品的局部发生扭曲、弯折,导致与要求的形状/尺寸不符黑斑:铸件表面呈不规则形状的黑色,轻微的为黑色花纹状,严重时则为黑色斑块完全覆盖铸件局部位置气泡:铸件薄表面局部呈形状较为规则的隆起,呈单个或连续分布,轻敲后可平整或凹陷冷隔:铸件表面有明显的、不规则下陷的线性纹路,形状细小而狭长,有时交接边缘光滑拉伤:铸件表面沿开模方向呈条纹状的痕迹,有一定深度,较轻微时表面发亮,严重时表面起毛、起槽且深度较深缩陷:铸件平滑表面上出现凹瘪的部分,其表面呈自然冷却状态,与正常区域一致错型:铸件的一部分与另一部分在分型面上错开,发生相对位移而形成台阶欠铸:金属液未充满型腔,铸件上出现填充不完整的形状夹皮:由于分型处的飞皮局部伸进模具型腔内,导致压铸出的产品在相应位置形成缝隙,通常缝隙形状较为规则,侧壁较为光滑飞边、隔层:铸件在分型处出现产品本体之外的金属薄片,易出现在产品的轮廓分型面或型芯孔的型芯对接面多肉:铸件上非设计标准的不规则实体凸起,一般是由于模具型腔凹陷缺肉导致流痕:与金属液流动方向相一致,用手感得出的局部下陷的光滑纹路。

此缺陷无发展向,用抛光法能去除磕碰伤:铸件表面因碰击而造成的伤痕,通常伤痕处发亮型芯断及断面不平整:型芯断裂后断面不平,易造成后续机加时断刀或加工后孔偏网状毛剌:模具型腔表面产生网状龟裂使铸件表面产生的网状凸起痕迹和金属剌压铸工序常见外观缺陷图集顶针印痕不平:顶针痕迹高于或低于规定标准麻面:充型过程中由于模具温度或合金液温度太低,在近似于欠压条件下铸件表面形成的细小麻点状分布区域烧模:铸件表面呈现的泛白灰色的粗糙面粘模残缺:铸件局部未顺利脱模,导致铸件局部遗留在模具内致使产品残缺的现象浇口缺:在去除浇排系统时将产品本体带缺肉,多发生在内浇口及集渣包进水口处有色斑点:铸件表面上呈现的不同于铸本体色泽的斑点,一般由涂料碳化物、水、形成起层:铸件表面存在明显的金属层次,且通常呈片状花纹:铸件表面呈光滑条纹,肉眼可见,但用手感觉不出的,颜色不同于基体金属的纹路,砂布稍擦几下即可去除与金属液流动方向相一致,用手感觉得出的局部下陷的光滑纹路。

常见铸造缺陷图文并茂,内附视频

常见铸造缺陷图文并茂,内附视频

常见铸造缺陷图⽂并茂,内附视频⼀、铸造的定义及原理⾦属铸造是将把熔化的⾦属液注⼊⽤耐⾼温材料制作的中空铸型内,冷凝后得到预期形状的制品,这就是铸造。

所得到的制品就是铸件。

液体⾦属→充型→凝固收缩→铸件⼆、铸造的分类1. 重⼒铸造是指⾦属液在地球重⼒作⽤下注⼊铸型的⼯艺,也称浇铸。

其⾦属液⼀般采⽤⼿⼯倒⼊浇⼝,依靠⾦属液⾃重充满型腔、排⽓、冷却、开模得到产品。

2.压⼒铸造在⾼压作⽤下,使液态或半液态⾦属以较⾼的速度充填压铸型(压铸模具)型腔,并在压⼒下成型和凝固⽽获得铸件的⽅法。

三、⼯艺常见缺陷⼀、⽓孔形成原因:1.液体⾦属浇注时被卷⼊的⽓体在合⾦液凝固后以⽓孔的形式存在于铸件中2.⾦属与铸型反应后在铸件表⽪下⽣成的⽪下⽓孔3.合⾦液中的夹渣或氧化⽪上附着的⽓体被混⼊合⾦液后形成⽓孔因砂芯未烘⼲造成的侵⼊性⽓孔 | ⽓孔实物,1x⼆、疏松形成原因1.合⾦液除⽓不⼲净形成疏松2.最后凝固部位不缩不⾜3.铸型局部过热、⽔分过多、排⽓不良铸件疏松三、夹杂形成原因1.外来物混⼊液体合⾦并浇注⼈铸型2.精炼效果不良3.铸型内腔表⾯的外来物或造型材料剥落四、夹渣形成原因1.精炼变质处理后除渣不⼲净2.精炼变质后静置时间不够3.浇注系统不合理,⼆次氧化⽪卷⼊合⾦液中4.精炼后合⾦液搅动或被污染五、裂纹形成原因1.铸件各部分冷却不均匀2.铸件凝固和冷却过程受到外界阻⼒⽽不能⾃由收缩,内应⼒超过合⾦强度⽽产⽣裂纹六、偏析形成原因合⾦凝固时析出相与液相所含溶质浓度不同,多数情况液相溶质富集⽽⼜来不及扩散⽽使先后凝固部分的化学成分不均匀七、成分超差形成原因1.中间合⾦或预制合⾦成分不均匀或成分分析误差过⼤2.炉料计算或配料称量错误3.熔炼操作失当,易氧化元素烧损过⼤4.熔炼搅拌不均匀、易偏析元素分布不均匀⼋、针孔形成原因合⾦在液体状态下溶解的⽓体(主要为氢),在合⾦凝固过程中⾃合⾦中析出⽽形成的均布形成的孔洞下⾯是常见铸造缺陷的视频,看完后理解更深刻:四. 铸造缺陷专业词汇A . 尺⼨,形状缺陷铸造缺陷 casting defects尺⼨超差 impropershrinkage allowance尺⼨不合格 wrong size模样错误 excess rappingof pattern, deformed pattern, pattern error壁厚不均 differentthickness铸型下垂 mold sag错型 mold shift,shift, miss-match, cross-joint舂移 ram off, ramaway塌型 mold drop,drop off, drop out, drop sticker上型下沉,沉芯 sag( 上型和型芯下垂导致壁厚减⼩)飞翅 fins, jointflash翘曲 warp age,buckling, warping, camber铸件变形 warped casting挤箱 push up, cramp-off型裂 broken mold,cracked掉砂 crush ofmold, crush变形 deformation,casting distortion, warped castingB. 缩孔(由凝固收缩引起 )缩孔 shrinkage,shrinkaged cavity内部缩孔 internal shrinkage,dispersed shrinkage, blind shrinkage敞露缩孔 open shrinkage,external shrinkages, sink marks, depression缩松 porosity,shrinkage porosity, leakers, micro shrinkage, disperded shrinkage缩陷 sink marks,draw, suck-in芯⾯缩孔 core shrinkage内⾓缩孔 cornershrinkage, fillet shrinkage出汗孔 extruded bead,exudation线状缩孔 fissure likeshrinkageC. ⽓体缺陷(由⽓体引起的孔)⽓孔 blowholes,gas hole, blow针孔 pinholes裂纹状缺陷,线状缺陷 fissure defectsD. 裂纹裂纹 crack缩裂 shrinkagecrack季裂 seasoncracking, season crack应⼒热裂 hot cracking,hot tearing, hot tear淬⽕裂纹 quench crack,quenching crack应⼒冷裂 cold cracking,breakage, cold tearing, cold tear龟裂 crack激冷层裂纹,⽩裂 chill crackE. 夹杂物夹渣 slaginclusion, slag blowholes砂眼 sandinclusion, raised sand, sand hole其他夹杂物 the other inclusion胀砂 push up,cramp-off, sand hole掉砂 crush, crushof mold硬点 hard spot浮渣 dross ( 浇注后在铸型内形成的缺陷,尤其是⽯墨、氧化物和硫化物的线状缺陷的总称,另外,浇注过程中被卷进去的缺陷成为夹渣和砂眼,两者的区别是形成原因不同)⽯墨浮渣 graphite dross,carbon dross氧化⽪夹渣 oxide dross, oxideinclusion, skins, seams硫化物熔渣 sulfide dross沉淀物 sludge夹渣物 sand inclusion,oxide inclusion, skins, seams⿊点,⿊渣 black spots, lustrous carbon涂料夹渣 blacking,refractory coating inclusions光亮碳膜 lustrous carbonfilms, kish tracksF. 外观缺陷浇不⾜ misrun, shortrun, cold lap, cold shut冷隔 cold shut,cold laps轻度冷隔 seam两重⽪ plate皱⽪ surface fold,gas run, elephant skin, seams, scare, flow marks漏箱 run-out,runout, break-out, bleeder漏芯 mold drop,stiker未浇满 short pours,short run, poured short⽓孔 blowholes, blow飞翅 fins,joint flash胀砂,⽓疱 swell, blister芯撑未融合 chaplet shut,insert cold shut, unfused chaplet热粘砂 burn in热痕 flow marks内渗⾖,冷⾖,冷隔 internal sweating, coldshot, shot iron外渗物 sweating磷化物渗⾖ phosphide sweat铅渗⾖ lead sweat锡渗⾖ tin sweat掉砂 rat, sticker (型砂的⼀部分附着在模样上⽽形成的表⾯缺陷)G. 型芯缺陷砂芯断裂 crushed core,broken core砂芯压碎 broken core芯⾯缩孔 core blow砂芯缩孔 core blow砂芯下垂 sag core,deformed core砂芯弯曲 deformed core漂芯 shiftedcore, core raise, raised core, mold element cutout偏芯 core shiftH. 表⾯缺陷沾砂 burn on,sand burning, burn in , penetration粘型(⾦属型) fusion两重⽪ laminations ,plat机械粘砂 penetration ,metal penetration夹渣结疤 scabs ,expansion scabs , corner scab表⾯粗糙 rough casting ,rough surface⿏尾 buckle , rattail涂料结疤 blacking scab ,wash scabs烘⼲不⾜ sever surface ,wash scabs熟痕 surfacedefect casting by combination of gas and shrinkage ( 在靠近厚断⾯处形成下陷的蛇状伤痕)涂料剥落 wash erosion⽓疱 blister ,surface or subsurface blow hole⽓疱 blister ,surface or subsurface blow hole表⾯粗糙 rough surface ,seems , scars起⽪ stripping剥落结疤 pull down ,spalling scab伤痕 crow’s feet⿇⾯ pittingsurface , orange peel , alligator skin热裂痕 surface folds, gas runs泡疤表⾯ surface folds ,gas runs象⽪状皱⽪ surface fold , gasrun , elephant skin皱⽪ surface fold, gas run , seams , scare , flow marks波纹 wave冲砂 wash冲蚀 erosionI. 组织缺陷(铸铁 )球化不良 poor nodularity, degenerated graphite蠕墨化不良 degeneratedgraphite异常⽯墨 abnormalgraphite开花状⽯墨 exploded graphite过冷⽯墨 under cooledgraphite , D-type graphite⽯墨细⼩颗粒 chunky graphite⽯墨粗⼤ kish graphite ,kish整列⽯墨 aligned graphite⽯墨漂浮 floated graphite⽯墨魏⽒组织 Widmannstattengraphite⿇⼝ mottled castiron , mottle灰点 mottle反⿇⼝ inverse mottle( 与⿇⼝相反,在薄断⾯处和尖⾓处形成的⿇⼝)⽩⼝ chill反⽩⼝ reverse chill ,inverse chill冷⾖ extruded bead, exudation , internal sweating退⽕不⾜ miss annealing ,incomplete annealing粗⼤枝晶组织 coarsened dendritic反偏析 inversesegregation⽐重偏析 gravity segregation溶质偏析 solutesegregation宏观偏析 macroscopicsegregation微观偏析 microscopicsegregationJ. 断⼝缺陷表⾯铁素体 ferrite rim表⾯珠光体 pearlite rim⽩缘,脱碳 pearlitic rim ,picture frame , pearlite layer不均匀断⼝ heterogeneousfractured surface不均匀断⼝ heterogeneousfractured surface破碎激冷层 scattered chillstructure , cold flakes晶粒粗⼤ rough grain尖钉状断⼝ spiky fracturedsurface冰糖状断⼝ rock candy fracturesurfaceK. ⼒学性能缺陷硬点 hard spot ( 对铸件,硬点是硬区、⽩⼝或冷⾖等⼒学性能缺陷的总称;对铝合⾦,硬点是铸件内各种⾼硬度相,如初晶Si相、⾦属间化合物、氧化物,偏析等总称)硬度不良 poor hardness ,too high or low hardnessL. 使⽤性能缺陷腐蚀性不良 poor corrosionresistance切削性不良 poor machinability⿇点 torn surface锌晶间腐蚀 zinc intergranularcorrosion电导率不良 poor electricalconductivityM. 其他缺陷残留飞翅 residual fin残留⿊⽪ residual blackskin浇道冒⼝断⼝缺⾁ broken casting at gate ,riser or vent端部缺⾁ inside cut切⼝缺⾁(压铸件) inside cut翘曲 ( 喷丸引起) camber , excessivecleaning铸件弯曲 ( 铸件变形) warped casting , casting distortion , deformed mold , mold creep打磨缺⾁ crow’s feet铸造管理缺陷裂纹 crack压痕 impression残留物型砂残留 sand inclusions喷丸粒残留 residual shot锌蒸汽向炉壁渗透 zinc infiltration intorefractory航空⽆损检测砖家NDT 微论坛官⽅公众号。

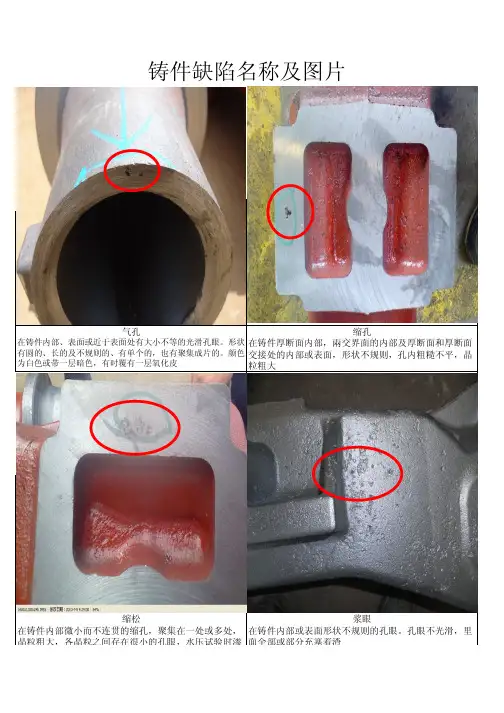

铸件缺陷名称及图片

铸件缺陷名称及图片

粘砂
渗豆
在铸件表面上,全部或部分覆盖着金属(或金属氧化 铸件孔洞缺陷内部带有光泽的豆粒状金属渗出物,其
物)与砂(或涂料)的混合物(或化合物),或一层烧 化学成分与铸件本体不一致,接近共晶成分
结的型砂,只是铸件表面粗糙
夹砂结疤
冷隔
在铸件表面上,有一层金属瘤状或片状物,在金属瘤片 在铸件上有一层未完全融合的缝隙或洼坑,其交接边缘
孔眼不光滑里面全部或部分充塞着渣气孔缩孔缩松浆眼砂眼铁豆在铸件内部或表面有充塞型砂的砂眼在铸件内部或表面有包含金属小珠的孔眼常发生在铸冷裂件上热裂在铸件上有穿透或不穿透的裂纹主要是弯曲性的开裂处金属表皮氧化在铸件上有穿透或不穿透的裂纹主要是弯曲性的开裂处金属表皮未氧化粘砂渗豆在铸件上有一层未完全融合的缝隙或洼坑其交接边缘时光滑的在铸件表面上全部或部分覆盖着金属或金属氧化物与砂或涂料的混合物或化合物或一层烧结的型砂只是铸件表面粗糙铸件孔洞缺陷内部带有光泽的豆粒状金属渗出物其化学成分与铸件本体不一致接近共晶成分夹砂结疤冷隔在铸件表面上有一层金属瘤状或片状物在金属瘤片和铸件之间夹有一层型砂多肉浇不足铸件上有形状不规则的毛刺批缝或突出部分由于金属液未完全充满型腔而产生的铸件缺肉掉砂抬箱涨箱由于砂型或砂芯大块脱落产生的铸件产生多肉或缺肉由于金属液的压力是上下型分离而造成的铸件外形及尺寸与图样不符铸件的一部分与另一部分在分型面上错开发生相对的由于砂芯的位置发生了不应有的变化而引起的铸件形错箱偏芯位移状尺寸与图样不符变形损伤由收缩应力引起的铸件外形尺寸与图纸不符在打箱搬运或清理时损坏了铸件的完整性炮火钻铁铸件分型面以上的部分产生严重凹陷
晶粒粗大,各晶粒之间存在很小的孔眼,水压试验时渗 面全部或部分充塞着渣
砂眼 在铸件内部或表面有充塞型砂的砂眼

压铸件-外观常见的缺陷

压铸件-外观常见的缺陷

11
裂纹 (crack)
12
粘模 (solder)
13
扣模,拉伤 (drag)
14
顶凸(protruding)
15
起皮 (double-skin)
16
变形 (bending,warping)
ห้องสมุดไป่ตู้17
龟裂,模裂纹 (turtle cracks, network cracks)
18
多肉 (Excessive material)
29
30
牙平
31
乱牙
32
牙拧不到底
33
发霉 (oxidation)
34
加工后有毛刺
35
铝屑
36
加工后螺纹孔残留铝屑
37
刀纹
38
崩刀导致加工不到位
39
夹具压崩产品
40
加工后槽位台阶
41
倒角返工不良
42
无倒角
43
倒角台阶
44
倒角漏加工
45
漏加工
46
47
加工孔变形
48
冷隔 (cold flow)
1
成形不良 (non-fills)
2
崩缺 (damage)
3
4
夹层 (laminations)
5
油污,脏污(grease,dirt)
6
气孔 (porosity,pore)
7
缩孔 (shrink)
8
缩凹 (dent)
9
气泡 (blister)
10
表面不光滑
印痕
49
压痕
50
裂纹
51
碰伤

压铸件常见缺陷及改善对策演示

压铸件常见缺陷及改善对策演示
2、提高浇注温度或模具温度。
3、提高压铸射比压和填充速度。 4、改善浇注系统金属液的导流方式,在欠铸部位增开溢流槽、 排气槽。 5、正确的压铸操作。
