高速线材厂实习报告

高速线材厂实习报告

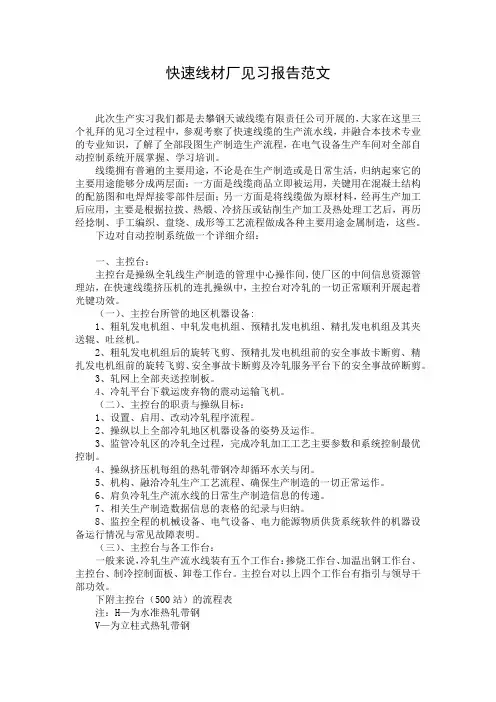

本次毕业实习我们是去包钢天诚线材有限公司进行的，我们在这三个星期的实习过程中，参观了高速线材的生产线，并结合本专业的知识，了解了整个高线生产工艺流程，在电气车间对整个控制系统进行了解、学习。

线材有着广泛的用途，无论是在生产还是生活中，概括起来它的用途可以分为两方面：一方面是线材产品直接被应用，主要用在钢筋混凝土的配筋和焊接结构件方面；另一方面是将线材作为原料，经再加工后使用，主要是通过拉拔、热煅、冷镦或切削加工及热处理后，再经过捻制、编织、缠绕、成型等工序制成各类用途金属制品，等等。

下面对控制系统做一个介绍：

一、主控台：

主控台是控制全轧线生产的中心操作室，使全厂的中央信息处理站，在高速线材轧机的连扎控制中，主控台对轧制的正常顺利进行起着光键作用。

（一）、主控台管辖的区域设备:

1、粗轧机组、中轧机组、预精轧机组、精轧机组以及夹送辊、吐丝机。

2、粗轧机组后的回转飞剪、预精轧机组前的事故卡断剪、精轧机组前的回转飞剪、事故卡断剪及轧制平台下的事故碎断剪。

3、轧线上所有活套控制器。

4、轧制平台下载运废料的振动运输机。

二）、主控台的职能与控制对象：

1、设定、调用、修改轧制程序。

2、控制上述所有轧制区域设备的动作及运行。

3、监控轧制区的轧制过程，实现轧制工艺参数和程序控制最优化。

4、控制轧机各组的轧辊冷却水关与闭。

5、组织、协调轧制生产工艺、保证生产的正常运行。

6、担负轧制生产线的日常生产信息传递。

7、有关生产数据的报表的记录与汇总。

8、监视全线的机械、电气、能源介质供应系统的设备运行状况与故障显示。

（三）、主控台与各操作台：

一般来说，轧制生产线上配有五个操作台：入炉操作台、加热出钢操作台、主控台、冷却控制台、卸卷操作台。主控台对上述四个操作台有指挥与领导作用。

下附主控台（500 站）的流程图

注：H—为水平轧辊

V —为立式轧辊

S —为剪切机

二、下面分别介绍几个环节的控制：

（一）、加热炉区域：

钢坯加热是线材生产工艺中的一个重要工序，加热的目的是提高钢坯的塑性，降低变形抗力。正确的加热工艺可以提高产品的质量、产量、降低成本，不正当的加热会给生产带来很大的危害。

加热炉区域主要有以下设备：钢坯上料台架、钢坯入炉辊道、称重桥、钢坯拉出辊、曲柄拉剪。在这主要是对这些设备的控制。

加热操作：点火前的准备工作；加热炉的吹扫：启动风机、吹扫炉膛、氮气吹

扫煤气管道、送煤气；炉子点火；加热炉烘炉。

该钢坯加热使得注意事项：防止过热、过烧；避免产生过多的氧化铁皮；避免钢坯脱碳。

（二）、粗、中轧区域：

粗、中轧机的功能是使轧件在孔槽中经过水平、立式逐架轧机压缩而延伸，并为预精轧机输送形状正确、尺寸合格和良好表面的半成品。机组为普通的两辊水平、立式轧机。

1、水平轧机： 6 架

2、立式轧机： 6 架

3、轧辊冷却水：为了保证辊轮的正常运行，必须用水将其冷却。

4、6架后切头及碎断剪：是加热炉与第一机架之间的'事故卡断剪。

5、12 架后切头及碎断剪：是粗轧机组后的飞剪。

6、H11-V12-H13-V14 间的立活套

（三）、预精轧区域：预精轧机是为精轧机准备一定温度、形状、硬度的产品，向精轧区要求比较高的尺寸过渡，并在相应阶段进行剪切。机组为悬臂式单机型轧机。

1、水平轧机前的水平活套

2、预精轧入口卡断剪：

3、预精轧堆钢保护罩：防止堆钢事故造成更大的事故。

4、H15-V18之间的立活套

5、预精轧轧辊冷却水：为了保证辊轮的正常运行，必须用水将其冷却。

6、精轧前水冷箱：对轧件进行一定的冷却以调整轧件温度，保证其强度及韧

性。

（四）、精轧区域：

线材的形状与规格基本上是在这个步骤实现的，通过调节各级辊轮的缺口面积极形状实现。

精轧主要为4机组成一个整体机组，单机功率Q-6300/6300KV V转速为0-850/1570r/min ，频率为3-52Hz，3相同步交流电机，可以通过调压、调频来控制，并且可以低于50%基准速度下工作，电机经过LCI 型稳频变频器供电，且通过水- 汽换热器致冷，位于电机下的装备有润滑系统用于润滑电机的轴承，电机能够在115%的额定载荷下

连续运转。正常情况下的制动时间为12秒，最短时间为6秒。

1、精轧前切头和分断剪

2、切头和分断剪前后的转辙器

3、碎断剪

4、精轧前的水平活套

5、精轧入口处的卡断剪

6、精轧机堆钢防护罩

7、机间冷却水

8、精轧轧辊冷却水

（五）、斯泰尔摩区域：

1、精轧机后水冷箱：在轧钢生产中，其生产出来的产品都必须从热轧后的高温红热状态冷却到常温状态，这一阶段的冷却过程将对产品质量有着极其重要的影响。控制冷却的几种方法： A 斯太尔摩冷却法B施洛曼冷却法C其他冷却

法。在着我们采用斯太尔摩冷却法。

2、吐丝机前的夹送辊

3、吐丝机：它又称为成园器，水冷后的线材经过吐丝机形成一定县全布放在斯泰尔摩运输机上进行风冷。在这我们能看到高线最美丽的一角即吐丝时的景象，线材在出口处呈红热状，又以盘圆庄出现在我们面前，这就是大多线材厂的魅力之处。

4、斯泰尔摩运输机入口升降段

5、斯泰尔摩运输机

6、斯泰尔摩鼓风机：在轧钢生产中，其生产出来的产品都必须从热轧后的高温红热状态冷却到常温状态，这一阶段的冷却过程将对产品质量有着极其重要的影响。控制冷却的几种方法： A 斯太尔摩冷却法B施洛曼冷却法C其他冷却法。在着我们采用斯太尔摩冷却法。

（六）、集卷区域：

盘卷进入打捆机之前，在运输线上呈松散状态，为了便于盘卷运输和存放，应该将盘卷牢固地捆扎起来，打捆机是盘卷进行轴向压缩和捆扎得设备。

1、集卷筒：在与地面成45'的横梁上，配置两个互成90'的集卷筒, 一个与地面平行，集卷筒上是鼻锥，中心是芯棒。底部是移卷小车

2、门和线卷托板

3、双臂芯轴：一个与地面平行，一个以地面垂直，两个芯轴交互使用。当竖直芯轴装好盘卷后，向水平旋转，水平芯轴向竖直方向旋转。

4、盘条横移小车：集卷筒底部是移卷小车

5、盘卷称重站
