三相异步电动机实验报告

三相异步电动机实验报告一、引言二、实验装置本实验所用的三相异步电动机实验装置主要包括电源、电动机、测量电器等。

实验时需要注意安全操作，保持电路清晰、准确，确保实验顺利进行。

三、实验内容1.实验前准备首先进行电动机的检查、清洁与试验电源的检查工作，确保电动机和电源在正常工作状态下。

同时调整电动机的运行方向，使其符合实验要求。

2.测量三相电动机的基本数据测量电动机的额定电压、额定频率、额定功率等基本参数，并用万用表测量电动机的定子电阻和励磁电阻，并记录在实验报告中。

3.实测电动机的空载特性及定子电阻特性将电动机连接到电源，采用电流表和电压表分别测量电动机的电流和电压，在不带负载情况下记录实测值，测量时间一分钟，并记录在实验报告中。

4.实测电动机的负载特性将负载装置接在电动机轴上，调节负载装置的负载大小，测量电流和电压，并记录在实验报告中。

同时，根据实测数据进行计算，得到转动机械的功率和效率。

5.实测电动机的启动特性通过改变电源电压的大小，在不同电压条件下实测电动机的启动电流和启动时间，并进行记录和分析。

6.实测电动机的额定工作特性将负载装置调整到额定负载状态，测量电动机的电流和电压，并记录实测值。

通过计算，得到电动机的功率和效率。

7.实测电动机在不同负载下的效率特性在不同负载状态下，测量电动机的电流和电压，并进行计算，得到电动机在不同负载下的效率，并进行分析。

四、实验结果根据以上实验内容进行测量和计算，得到电动机的各种参数，并绘制出相应的曲线图表。

五、实验分析与讨论通过对实验结果的分析与讨论，得出电动机的运行特性、效率特性等，掌握电动机的工作原理与特性。

六、实验结论通过本次实验，我们对三相异步电动机的工作原理、性能特点有了较为深入的了解。

实验结果表明，电动机的运行特性与负载情况、电源电压等因素密切相关，对电动机的选型与使用具有重要意义。

七、实验心得通过本次实验，我收获了对三相异步电动机运行特性的了解，感受到了实际应用与理论知识的结合。

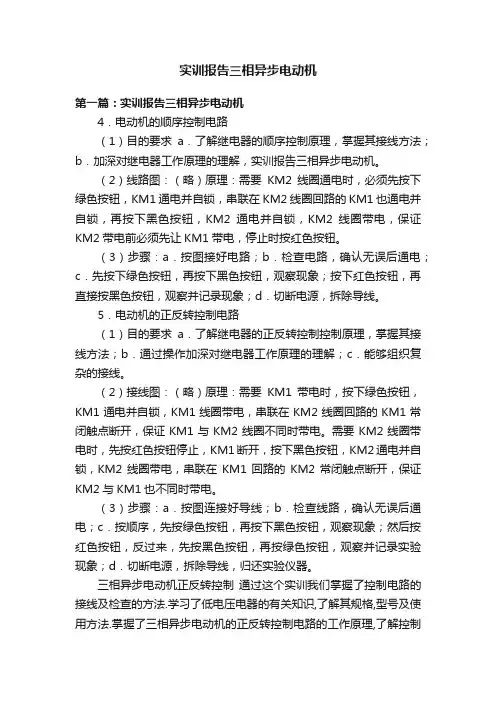

实训报告三相异步电动机

实训报告三相异步电动机第一篇：实训报告三相异步电动机4．电动机的顺序控制电路（1）目的要求a．了解继电器的顺序控制原理，掌握其接线方法；b．加深对继电器工作原理的理解，实训报告三相异步电动机。

（2）线路图：（略）原理：需要KM2线圈通电时，必须先按下绿色按钮，KM1通电并自锁，串联在KM2线圈回路的KM1也通电并自锁，再按下黑色按钮，KM2通电并自锁，KM2线圈带电，保证KM2带电前必须先让KM1带电，停止时按红色按钮。

（3）步骤：a．按图接好电路；b．检查电路，确认无误后通电；c．先按下绿色按钮，再按下黑色按钮，观察现象；按下红色按钮，再直接按黑色按钮，观察并记录现象；d．切断电源，拆除导线。

5．电动机的正反转控制电路（1）目的要求a．了解继电器的正反转控制控制原理，掌握其接线方法；b．通过操作加深对继电器工作原理的理解；c．能够组织复杂的接线。

（2）接线图：（略）原理：需要KM1带电时，按下绿色按钮，KM1通电并自锁，KM1线圈带电，串联在KM2线圈回路的KM1常闭触点断开，保证KM1与KM2线圈不同时带电。

需要KM2线圈带电时，先按红色按钮停止，KM1断开，按下黑色按钮，KM2通电并自锁，KM2线圈带电，串联在KM1回路的KM2常闭触点断开，保证KM2与KM1也不同时带电。

（3）步骤：a．按图连接好导线；b．检查线路，确认无误后通电；c．按顺序，先按绿色按钮，再按下黑色按钮，观察现象；然后按红色按钮，反过来，先按黑色按钮，再按绿色按钮，观察并记录实验现象；d．切断电源，拆除导线，归还实验仪器。

三相异步电动机正反转控制通过这个实训我们掌握了控制电路的接线及检查的方法.学习了低电压电器的有关知识,了解其规格,型号及使用方法.掌握了三相异步电动机的正反转控制电路的工作原理,了解控制电路的基本环节的作用.第二个试验是电动机反-正转实训，我们上学期有一定的理论知识，我想应该没问题，可以做起来，可一做不是那一回事，接完后电机不转，发现是接触点不能吻和。

三相异步电动机实训报告范文三相异步电机实验心得体会10篇

三相异步电动机实训报告范文三相异步电机实验心得体会10篇为期30天的矿机班学生电动机实训结束了，作为从初中毕业升上来的中专的学生，理论知识水平不高，但是，对实践动手有一定的积极性，实验室学习效果很好。

对这段实践做个总结，为以后的实验教学和培训学生参加比赛积累经验。

关键词：电动机实训；实验教学；经验这学期我所教的班级是11矿机的两个班，学生课堂学习积极性不高，但是对上实验课动手操作还是挺有兴趣的。

在实验前我反复讲解学生在实验室需遵守的安全管理规定，第一天上实训又根据实验室设备讲解了一次，根据学生的基础，安排实验内容，从容易到难。

第一个实验是电动机的点动实验，首先讲解了实验报告的写法并在黑板上画出电路图。

刚开始做实验需要仔细讲解电路，左边是主电路，右边是控制电路。

主电路最上面是u，v和w三相交流电，接着是开关、熔断器和接触器的三个主触头，热继电器及三相异步电动机。

控制电路中需讲到fr是继电器的热保护，sb1是控制按钮和km是接触器的线圈。

我们使用的是插线式电动机试验台，所以，学生只需要看清楚电路图后就可以接线了。

一、点动控制的工作过程按下按钮sb1接触器km线圈得电，接触器的主触头闭合，电动机转动。

接线要求学生从主电路开始接起，从上到下一个个元器件接下来，接好主电路后接控制电路，接线思路也是从上到下一个个元器件接下来的。

实验过程需要两个同学一组，在一个同学连接好电路后，另一个仔细检查一下确定正确后方可通电，这样提高了实验的正确性。

在学生实验做成功后开始写实验报告，尤其注意让学生对实验做总结。

在学生理解掌握点动实验后开始做电动机单向自锁运行控制实验。

首先，介绍自锁。

自锁又叫自保，就是通过启动按钮启动后让接触器线圈持续有电，保持接点通路状态。

在这近两个月的电工实习中，我学到了很多东西，也更深刻地认识到实践的重要性。

掌握扎实的理论知识，并能在实践中学以致用是非常重要的。

通过这近两个月的学习，我觉得自己在以下几个方面有收获：一、通过这次实习，我熟悉掌握了几种基本的电工工具的使用。

三相异步电动机实验报告

10.启动过程中最小转矩的测定（仅对笼形电机）。
11.超速试验（对笼形转子电动机，仅在型式试验时进行）。*
12.振动的测定。*
13.噪声的测定。
14.转动惯量的测定。
15.短时升高电压试验。*
16.耐电压试验。*
其中后面标有*的为检查试验项目。第12项也可根据需要仅列为型式试验项目。
二、试验内容及方法
根据国家标准GB755-81《电机基本技术要求》规定，试验项目有型式试验和检查试验两种。
型式试验的目的是求取电机全部的工作特性和参数，以全面考察电机的电气性能和质量，从而判断该电机是否符合国家标准（或用户订货时所签订的技术要求），此外对型式试验的分析还可以制定出该电机出厂的性能标准。电机制造厂遇到下列情况之一时需进行电机的型式试验：
转子绕组损耗
负载试验计算
1
2
3
4
5
6
7
8
9
10
额定线电压（V）
线电流（A）
相电流（A）
输入功率（W）
定子铜耗（W）
电磁功率（W）
转差率
转子铝耗（W）
杂散损耗（W）
总损耗（W）
输出功率（W）
功率因数
（1）作曲线，并从曲线上求时：
（2）计算额定转矩 =（注：额定功率单位为kW）
2. 空载试验测量
为分离铁耗和机械损耗，作曲线
其中：，
(四)堵转试验
（1）堵转试验的目的是求取额定电压时的堵转电流和堵转转矩（起动电流和起动转矩）。还可以利用堵转试验数据作圆图，求取额定转矩和最大转矩。
（2）堵转试验施于定子绕组的电压尽可能从不低于倍的额定电压开始，然后逐步降低电压至定子电流接近额定值为止，其间共测取5~7点读数，每点应同时测取下列数据：三相电压、三相电流、转矩、输入功率，每点测量及读数时，通电持续时间不应超过10秒，以免绕组过热。

三相鼠笼式异步电动机实验报告五篇

三相鼠笼式异步电动机实验报告五篇第一篇：三相鼠笼式异步电动机实验报告三相鼠笼式异步电动机实验报告工程名称机泵维修（注水及气站设备）工程编号电动机位号101/1 试验日期铭牌型号 YB400M-14功率(kW)160 频率(Hz)50 额定电压(V)380额定电流(A)351.4 绝缘等级 B 级接线Δ 转数(r/min)420 制造厂南阳功率因数效率出厂编号 3G2041-1 检查内容轴承及润滑脂（油）检查：更换润滑脂，保养电机。

滑环、电刷、举刷装置检查：合格。

电机接线检查：紧固后合格。

电机控制、保护回路检查：合格。

联轴器检查：完好。

盘车检查：绝缘试验项目绕组及相别绝缘电阻(MΩ)吸收比绝缘电阻(MΩ)吸收比定子绕组 U—N ∝接线电缆 1V—N ∝W—N ∝对中找正联轴器编号联轴器外径径向（mm）轴向（mm）端面间隙（mm）允许值实测值允许值实测值允许值实测值 a 1 a 2 a 3 a 4 b 1 B2 B3 b 40.08 0 0.03 0.05 0.04 0.062~6 4.5 结论技术负责人:班（组）长:试验人:****年**月**日年月日****年**月**日第二篇：鼠笼式三相交流异步电动机维护与保养新疆化工技师培训学院技师论文用纸鼠笼式三相交流异步电动机电动机维护保养及维修摘要：鼠笼式三相交流异步电动机在现代化建设中发挥着举足轻重的作用，无论是工厂码头，无处不在它们的影子。

因此本文对鼠笼式三相交流异步电动机的日常维护和保养中的一些注意事项进行了分析。

关键词：电动机日常维护定期保养注意事项引言在现代工业生产中，电动机的应用非常广泛，尤其是象我们叶城天山水泥有限责任公司，每台设备的运转都离不开电机的拖动。

我们公司大小电机总和有五百多台，但是在生产当中电动机因维护不及时而造成烧毁的事故在生产中占有很大的比例，怎样减少这些问题的出现全面提高电动机的使用效率，是一个值得认真思考的问题。

我根据自己在水泥建材行业多年的工作实际和有关资料，现提出预防电动机因维护和保养不到位的措施，仅供参考，不足之处，请提出宝贵意见。

相异步电动机实验报告

相异步电动机实验报告三相异步电动机实验报告一、实验目的1、了解三相异步电动机的结构和工作原理。

2、掌握三相异步电动机的启动、调速和反转方法。

3、学会使用仪器仪表测量三相异步电动机的各项参数。

二、实验设备1、三相异步电动机一台。

2、交流电压表、交流电流表、功率表各一块。

3、三相调压器一台。

4、电阻箱一个。

三、实验原理三相异步电动机主要由定子和转子两部分组成。

定子绕组通入三相交流电后，会产生一个旋转磁场。

转子绕组在旋转磁场的作用下，产生感应电动势和电流，从而使转子受到电磁力的作用而旋转。

三相异步电动机的转速与电源频率、磁极对数和转差率有关。

通过改变电源频率、磁极对数或转差率，可以实现电动机的调速。

四、实验内容及步骤1、三相异步电动机的启动直接启动：将三相电源直接接到电动机的定子绕组上，观察电动机的启动过程和电流表的读数。

降压启动：使用三相调压器将电源电压降低，然后接到电动机的定子绕组上，观察电动机的启动过程和电流表的读数，并与直接启动时进行比较。

2、三相异步电动机的调速改变磁极对数调速：通过改变定子绕组的接法，改变磁极对数，观察电动机的转速变化。

改变电源频率调速：使用变频器将电源频率改变，观察电动机的转速变化。

3、三相异步电动机的反转将三相电源中的任意两相调换，观察电动机的旋转方向是否改变。

4、三相异步电动机参数的测量测量定子绕组的电阻：使用电阻箱和万用表测量定子绕组的电阻。

测量空载电流和空载功率：电动机空载运行，测量空载电流和空载功率。

测量短路电流和短路功率：将电动机短路，测量短路电流和短路功率。

五、实验数据及处理1、启动实验数据直接启动时，启动电流为_____A，启动转矩为_____N·m。

降压启动时，当电压为额定电压的 80%时，启动电流为_____A，启动转矩为_____N·m。

2、调速实验数据改变磁极对数调速时，当磁极对数为 2 时，转速为_____r/min；当磁极对数为 4 时，转速为_____r/min。

三相异步电动机实验报告

三相异步电动机实验报告三相异步电动机实验报告引言三相异步电动机是现代工业中最常见的电动机之一。

它具有结构简单、运行可靠、效率高等优点，在各个领域都有广泛的应用。

本次实验旨在通过实际操作，深入了解三相异步电动机的工作原理、性能特点以及控制方法。

一、实验目的本实验的主要目的是通过实际操作，掌握三相异步电动机的基本原理和性能特点，并了解其控制方法。

具体目标如下：1. 理解三相异步电动机的工作原理；2. 掌握三相异步电动机的性能参数测量方法；3. 学会使用控制器对三相异步电动机进行启动、制动和调速。

二、实验原理三相异步电动机是利用电磁感应原理工作的。

当三相对称交流电源接通时，电动机的定子绕组中会产生旋转磁场，而转子中的导体则受到磁场的作用而产生感应电动势，从而形成转矩，使电动机转动起来。

三、实验步骤1. 连接电路：将三相异步电动机与电源、测量仪器等设备进行正确的连接，确保电路连接正确且安全。

2. 启动电动机：通过控制器对电动机进行启动，观察电动机的启动过程，并记录相应的数据。

3. 测量电动机的性能参数：使用测量仪器对电动机的转速、电流、功率等参数进行测量，并记录下来。

4. 进行制动实验：通过控制器对电动机进行制动，观察电动机的制动过程，并记录相应的数据。

5. 进行调速实验：通过控制器对电动机进行调速，观察电动机的调速过程，并记录相应的数据。

6. 结束实验：关闭电源和测量仪器，整理实验数据和记录。

四、实验结果与分析根据实验数据，我们可以计算出电动机的效率、功率因数等性能指标，并进行相应的分析。

通过对实验结果的分析，我们可以得出以下结论：1. 三相异步电动机在启动过程中，起动电流较大，随着电动机转速的逐渐增加，电流逐渐减小，最终稳定在额定电流范围内。

2. 电动机的转速与电源频率成正比关系，转速与负载之间存在一定的误差，这是由于电动机内部的电阻、电感等因素引起的。

3. 电动机的效率与负载有关，负载越大，电动机的效率越低，这是由于负载增加导致电动机损耗增加所致。

PLC实验报告--三相异步电机

PLC实验报告--三相异步电机实验一三相异步电动机正反转控制
一、实验目的1．熟悉常用低压电器元件的功能及使用方法
2．掌握自锁、互锁电路的作用
3．掌握三相异步电动机正反转控制电路的工作原理。

4．熟悉电气电路的接线及检查方法
5．培养学生分析和解决实际问题的能力
6．使学生养成科学研究和团队合作的习惯
二、实验基本原理
画出实验电路图
三、实验所需仪器设备
三相异步电动机1台、接触器2个、热继电器1个、按钮盒1个、380V电源、导线若干
四、实验步骤及内容
1．认识各电器元件的结构。

2．完成三相异步电动机正反转控制实验电路图接线，应先接主电路，再接控制电路。

（其中，SB1为停止按钮，SB2为正转起动按钮、SB3为反转起动按钮）接线后，经指导教师检查后，方可进行通电操作。

注意：
1．要在断电时进行拆接线
2．正反转切换时，要先按下停止按钮SB1，看到电动机输出轴速度降下来后再按另一方向的起动按钮。

五、实验原始数据记录
自己组织语言描述该电路图的工作原理
六、数据处理与分析
1．正反转切换时，确保一方向控制运行的接触器在触点断开后进行另一方向起动，为什么？
2．如何进行电路改进，可实现直接正反转控制（画出电路图），并进行控制电路分析。

三相异步电动机实验报告

三相异步电动机实验报告三相异步电动机实验报告引言：三相异步电动机是一种常见的电动机类型，广泛应用于各个领域。

本实验旨在通过实际操作和数据分析，深入了解三相异步电动机的工作原理和性能特点。

实验目的：1. 掌握三相异步电动机的基本结构和工作原理；2. 了解三相异步电动机的性能参数及其测量方法；3. 分析电动机的效率、功率因数和转矩特性。

实验设备和材料：1. 三相异步电动机2. 电动机控制器3. 电压表和电流表4. 功率因数表5. 转矩表6. 电源实验步骤：1. 连接电动机控制器和电源，确保电源电压和频率符合电动机的额定要求。

2. 将电动机轴与负载轴连接，确保转动灵活。

3. 分别测量电动机的电压、电流、功率因数和转矩，并记录数据。

4. 根据测得的数据，计算电动机的效率、功率因数和转矩特性。

实验结果和分析：1. 电动机的电压和电流测量结果显示，随着电压的增加，电流也相应增加，符合电动机的特性。

2. 功率因数是衡量电动机负载能力的重要指标，实验结果显示，电动机的功率因数随负载增加而降低。

3. 转矩是电动机输出功率的关键参数，实验结果显示，转矩与负载之间存在线性关系，随着负载增加，转矩也相应增加。

4. 通过计算，得到电动机的效率，发现电动机在额定负载下效率最高，随着负载增加或减少，效率都会降低。

结论：通过本次实验，我们对三相异步电动机的工作原理和性能特点有了更深入的了解。

电动机的电压、电流、功率因数和转矩等参数对其工作性能有重要影响。

在实际应用中，需要根据具体要求选择合适的电动机，并合理控制电压和负载，以提高电动机的效率和性能。

展望：在今后的学习和研究中，我们将进一步深入探索三相异步电动机的工作原理和性能特点。

通过更多的实验和数据分析，提高对电动机的理解和应用能力，为电动机的优化设计和应用提供更多的参考和支持。

相异步电动机的工作特性实验报告

相异步电动机的工作特性实验报告一、实验目的1、掌握三相异步电动机的工作原理和基本结构。

2、熟悉三相异步电动机的启动、调速和制动方法。

3、测量三相异步电动机在不同负载下的工作特性，包括转速、转矩、电流、功率因数等参数。

4、分析三相异步电动机的工作特性曲线，了解其性能特点和运行规律。

二、实验设备1、三相异步电动机一台2、交流电压表、交流电流表、功率因数表各一块3、直流电机调速器一台4、转矩测量仪一台5、负载电阻箱一个6、实验台及连接导线若干三、实验原理三相异步电动机是一种将电能转化为机械能的旋转电机，其工作原理基于电磁感应定律和电磁力定律。

当三相定子绕组通入三相交流电时，会产生一个旋转磁场，该磁场的转速称为同步转速。

转子绕组在旋转磁场的作用下会产生感应电动势和感应电流，从而受到电磁力的作用，使转子旋转。

三相异步电动机的转速总是低于同步转速，其转差率是衡量电机运行状态的重要参数。

转差率的计算公式为：＼s ＝＼frac{n_0 n}｛n_0}＼其中，＼（n_0\）为同步转速，＼（n\）为电机的实际转速。

三相异步电动机的输出转矩与电磁转矩之间存在一定的关系，电磁转矩的计算公式为：＼T ＝ C_T ＼Phi I_2 ＼cos\varphi_2\其中，＼（C_T\）为转矩常数，＼（＼Phi\）为每极磁通，＼（I_2\）为转子电流，＼（＼cos\varphi_2\）为转子功率因数。

四、实验步骤1、检查实验设备是否完好，连接线路是否正确。

2、合上电源开关，调节直流电机调速器，使电动机空载启动，并逐渐升高转速至额定值。

3、保持电动机转速不变，接入负载电阻箱，逐渐增加负载，记录不同负载下的电压、电流、功率因数、转速和转矩等参数。

4、改变电动机的转速，重复上述步骤，测量不同转速下的工作特性。

5、实验结束后，先断开负载电阻箱，再逐渐降低电动机转速至零，最后断开电源开关。

五、实验数据记录与处理1、实验数据记录表格｜负载｜电压（V）｜电流（A）｜功率因数｜转速（r/min）｜转矩（N·m）｜｜｜｜｜｜｜｜｜空载｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜负载 1 ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜负载 2 ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜负载 3 ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜2、数据处理根据实验数据，计算出不同负载下的输出功率、电磁功率和效率等参数，并绘制出工作特性曲线，包括转速转矩曲线、电流转矩曲线、功率因数转矩曲线和效率转矩曲线。

三项异步电机实验报告

三项异步电机实验报告三项异步电机实验报告引言：在现代工业中，电机是不可或缺的设备之一。

而异步电机作为最常见的电动机之一，广泛应用于各个领域。

本次实验旨在通过三项异步电机的实验，探究其工作原理和性能特点，为电机的应用和优化提供参考。

一、实验一：三相异步电机的基本原理1.1 实验目的通过实验，深入了解三相异步电机的基本原理，包括转子和定子的相互作用、磁场的形成等。

1.2 实验内容搭建三相异步电机实验平台，通过改变电压和频率等条件，观察电机的运行状态和转速变化。

1.3 实验结果与分析通过实验观察，我们发现电机在不同电压和频率条件下有不同的运行状态和转速。

当电压和频率适当时，电机能够达到最佳的运行效果。

二、实验二：三相异步电机的性能测试2.1 实验目的通过实验，测试三相异步电机的性能参数，包括转速、效率、功率因数等。

2.2 实验内容利用实验设备，测量电机的转速、输入功率、输出功率等参数，计算电机的效率和功率因数。

2.3 实验结果与分析通过实验测量和计算，我们得到了电机的转速、效率和功率因数等参数。

通过对比不同条件下的实验结果，我们可以得出电机在不同负载下的性能变化规律。

三、实验三：三相异步电机的控制方法3.1 实验目的通过实验，了解三相异步电机的控制方法，包括变频控制、矢量控制等。

3.2 实验内容利用实验设备，实现对电机的不同控制方法，观察电机的运行状态和性能变化。

3.3 实验结果与分析通过实验观察和数据分析，我们发现不同控制方法对电机的运行状态和性能有着不同的影响。

变频控制可以实现电机的转速调节，而矢量控制可以实现电机的精确控制。

结论：通过本次实验，我们深入了解了三相异步电机的基本原理、性能特点和控制方法。

电机作为现代工业中不可或缺的设备，其性能的优化和控制的精确度对于提高生产效率和降低能源消耗具有重要意义。

希望通过本次实验的学习，能够为电机的应用和优化提供一定的参考和指导。

三相异步电动机正反转控制电路实验报告

三相异步电动机正反转控制电路实验报告示例文章篇一：《三相异步电动机正反转控制电路实验报告》嗨，大家好！今天我要和大家分享一下我们做的三相异步电动机正反转控制电路实验，这可太有趣啦！一、实验目的我们为啥要做这个实验呢？那就是要搞清楚三相异步电动机正反转是怎么控制的呀。

就像我们想要知道一辆汽车怎么向前开又怎么向后倒一样，电动机的正反转在好多地方都特别重要呢。

比如说，工厂里的一些机器，有时候需要正转来加工东西，有时候又得反转来调整或者做其他操作。

要是不搞明白这个控制电路，就像你想让玩具车跑起来，却不知道怎么控制方向一样，那可不行！二、实验器材做这个实验，我们得有好多东西才行。

首先就是三相异步电动机啦，这可是主角呢！它就像一个大力士，只要电路一通，就能呼呼地转起来。

然后还有接触器，这东西可神奇啦，就像是电动机的指挥官。

还有按钮，这就是我们给电动机下命令的小工具，按一下，就像跟电动机说“嘿，你该正转啦”或者“你快反转吧”。

还有熔断器呢，这就像是电动机的小保镖，如果电流太大，它就会“挺身而出”，把电路切断，保护电动机不被烧坏。

这就好比你出门的时候，有个保镖在你身边，要是有危险，保镖就会保护你一样。

三、实验步骤1. 连接电路刚开始连接电路的时候，我可紧张啦。

我和我的小伙伴们小心翼翼的，就像在给一个超级精密的机器人组装零件一样。

我们先把电动机的三根线按照电路图接好，这时候我就在想，要是接错了会不会电动机就“发脾气”不转了呢？然后再把接触器也接上去，那些线就像小辫子一样，得一根一根地梳理好，接到正确的地方。

我们一边接，一边互相提醒，“这个线是不是应该接这儿呀？”“你看，这个接头是不是没拧紧呀？”就像一群小蚂蚁在齐心协力地建造自己的小窝一样。

2. 检查电路接好电路后，可不能马上就通电呀，就像你出门前要检查一下自己的东西有没有带齐一样。

我们得仔仔细细地检查电路，看看有没有线接错了，有没有接头没接好。

这时候我的心跳得可快啦，就怕有什么问题。

三相异步电动机试验报告单(二)2024

三相异步电动机试验报告单（二）引言概述：本文档是三相异步电动机试验报告单的第二部分，为了更全面地评估电动机的性能和特性，对电动机进行了进一步的试验和测试。

本报告将详细介绍试验结果和相关数据，以便更好地理解电动机的运行情况。

正文内容：一、电动机效率与功率因素试验1. 测试电动机的输入功率和输出功率2. 计算电动机的效率和功率因素3. 分析电动机效率和功率因素的变化4. 对比不同负载下的效率和功率因素5. 结果分析和总结二、电动机启动和制动试验1. 测试电动机的起动时间和制动时间2. 比较不同负载下的启动时间和制动时间3. 分析起动和制动过程中的电动机性能4. 研究不同负载下的起动和制动特性5. 结果分析和总结三、电动机过载能力试验1. 测试电动机的额定载荷和过载能力2. 记录电动机在不同负载下的电流和转速3. 分析电动机在过载状态下的性能变化4. 研究不同负载条件下的过载能力5. 结果分析和总结四、电动机温度试验1. 测试电动机的运行温度2. 检测电动机在不同负载下的温升情况3. 分析电动机的散热性能和温度控制4. 评估电动机在不同负载下的稳定性5. 结果分析和总结五、电动机噪声试验1. 测试电动机在运行过程中的噪声水平2. 记录电动机在不同负载下的噪声情况3. 分析噪声的来源和影响因素4. 评估电动机在不同负载下的噪声控制5. 结果分析和总结总结：通过对三相异步电动机进行一系列试验和测试，我们全面了解了电动机的性能和特性。

从效率与功率因素、启动和制动、过载能力、温度和噪声等方面进行了详细分析和评估。

结果表明，该电动机在不同负载下具有稳定可靠的性能，并且满足设计要求。

此报告为进一步优化电动机的设计和应用提供了有价值的参考。

三相异步电动机实验报告

三相异步电动机实验报告
三相异步电动机实验
一、实验目的
1、掌握电机定子绕组的连结方法
2、掌握电机的启动方式及实现正反转的方法
二、实验器材
电动机、按钮、交流接触器、起子片
三、实验原理及实验电路
1、判断电机绕组的接线柱
用Ω表测量
U V W
2、电机直接启动
1）、正反转的方法
对调任意两相线
2）、点动控制电路
①、按钮ST SB
②、交流接触器KM KM
线圈常开触头KM 常闭触头
③、按下ST >交流接
触器线圈KM 获电。

>交流接触器的常开
触头闭合>电机主干
线电路通电>电机转
动
松下按钮ST>线圈KM 断电>常开触头在复位弹簧作用下断开>电机停转
3、长动自锁电路工作
流程按下SB 1>线圈KM 获电>所有的常开KM 闭合>电机运转松下SB 1由于3-5的
KM 闭合而实现自锁
电机一直运转（故而称
长动控制）
按下SB STOP >线圈KM 断电>所有的KM 断电>电机停转四、思考题
1、电机在启动时，如果缺一相电，电机能否启动，现象如何？若电机在运转时，如果缺一相电，电机能否转动，现象如何？ ST m KM 3~
SB
STOP SB 1 KM 3 5 m KM 3~
2、查铭牌数据，求出该电机的相电压及磁极对数如何？。

三相异步电动机实习报告(共7篇)

三相异步电动机实习报告（共7篇）三相异步电动机实习报告（共7篇）第1篇：三相异步电动机实_报告三相异步电动机实_报告1.实_名称：三相异步电动机实_报告2.实_内容：拆、绕一台三相异步电动机3.实_器材：电机，铜线4.实_目的：1.加深理解三相电动机的工作原理2.熟悉电动机的嵌线工艺、装配流程5:实_步骤：1.三相异步电动机原理分析2.绕制电机绕组线圈3.装配电动机定子绕组4.电动机整机安装及调试6：实_过程：三相异步电动机原理分析。

1结构三相异步电动机主要由静止的和转动的两部分构成，其静止部分称为定子。

定子是用硅钢片叠成的圆筒形铁心，其内圆周有槽用来安放三相对称绕组；三相对称绕组每相在空间互差120，可连接成Y形或形。

三相异步电动机转动的部分称为转子，是用硅钢片叠成的圆柱形铁心，与定子铁心共同形成磁路。

转子外圆周有槽用以安放转子绕组。

转子绕组有鼠笼式和绕线式两种。

鼠笼式：将铜条插入槽内，两端用铜环短接，或直接用熔铝浇铸而成短路绕组。

绕线式：安放三相对称绕组，其一端接在一起形成Y形，另一端引出连接三个已被接触Y形的电阻，或直接通过短路端环短接。

（在该次实_中我们使用的是鼠笼式。

）2旋转磁场旋转磁场是极性和大小不变且以一定转速旋转的磁场。

对称三相绕组流过对称三相电流，产生圆形旋转磁通势和旋转磁场。

三相对称绕组是三套数据相同，空间（沿定子内圆）互差120电角度的绕组组成三相对称绕组,通以三相对称电流就可产生旋转磁场3.作用原理转子绕组切割旋转磁场产生感应电动势，并在短路的转子绕组中形成转子电流，转子电流与旋转磁场相互作用产生电磁力，形成转动力矩。

使转子随旋转磁场以转速n转动并带动机械负载。

转子和旋转磁场之间转速差的存在是异步电动机的必要条件，转速差以转差率来衡量。

4.定子铁心和定子绕组定子铁心：导磁和嵌放定子三相绕组；0.5mm硅钢片冲制涂漆叠压而成；内圆均匀开槽；槽形有半闭口；半开口和开口槽三种，适用于不同的电机。

三相异步电动机的正反转控制实验报告2页2页

三相异步电动机的正反转控制实验报告2页2页实验报告实验目的：了解三相异步电动机的正反转控制原理，掌握正反转控制电路的设计方法和程序控制方法。

实验器材：三相异步电动机、交流电源、直流电源、电容、功率电阻、三相电机接线板、万用表、逻辑电路板、光耦隔离器、继电器等。

实验原理：三相异步电动机的正反转控制原理是利用三相电机的相序控制实现正反转。

相序反转时电机的运转方向也会反转。

相序控制可以通过电容、功率电阻、交换相线和三相全波可控硅等方式实现。

实验内容和步骤：1. 实验设备连接。

将三相电机连接在三相电机接线板上，将功率电阻和电容连接在交流电源的输出端。

将逻辑电路板和光耦隔离器连接在直流电源上。

2. 正转控制电路设计。

将逻辑电路板和光耦隔离器连接在一起，按照电路图连接电源和继电器线圈。

连接光电耦合器输入端和逻辑电路输出端。

3. 反转控制电路设计。

将逻辑电路板和光耦隔离器连接在一起，按照电路图连接电源和继电器线圈。

连接光电耦合器输入端和逻辑电路输出端。

4. 程序控制电路设计。

使用逻辑电路板和光耦隔离器进行控制，将正转和反转控制电路分别连接在输出端口上。

使用开关控制正转和反转。

5. 实验操作和结果。

根据线路连接图进行电路连接，正确接线后，按下控制开关进行正、反转控制，电机能够正常启动和停止，并且能够正、反转。

实验结论：通过本次实验，我们了解了三相异步电机的正反转控制原理和方法，掌握了正反转控制电路的设计方法和程序控制方法。

我们成功地实现了三相异步电机的正反转操作，并且能够通过控制开关进行控制。

实验中还需注意安全问题，例如使用交流电源时，要注意接线的正确性和电路的绝缘性能，避免发生电击事故。

异步电动机实验报告

竭诚为您提供优质文档/双击可除异步电动机实验报告篇一：三相异步电动机实验报告三相异步电动机实验一、实验目的1、掌握电机定子绕组的连结方法2、掌握电机的启动方式及实现正反转的方法二、实验器材电动机、按钮、交流接触器、起子片三、实验原理及实验电路1、判断电机绕组的接线柱用Ω表测量2、电机直接启动1）、正反转的方法对调任意两相线2）、点动控制电路①、按钮②、交流接触器线圈常开触头常闭触头③、按下sT>交流接触器线圈Km获电。

>交流接触器的常开触头闭合>电机主干线电路通电>电机转动松下按钮sT>线圈Km断电>常开触头在复位弹簧作用下断开>电机停转3、长动自锁电路工作流程按下sb1>线圈Km获电>所有的常开Km闭合>电机运转松下sb1由于3-5的Km闭合而实现自锁电机一直运转（故而称长动控制）按下sb>线圈Km断电>所有的Km断电>电机停转sTop四、思考题1、电机在启动时，如果缺一相电，电机能否启动，现象如何？若电机在运转时，如果缺一相电，电机能否转动，现象如何？2、查铭牌数据，求出该电机的相电压及磁极对数如何？篇二：a三相鼠笼异步电动机的工作特性实验报告异步电机实验报告课程名：电机学与电力拖动姓名：李静怡学院：电气工程学院班级：电气1108班学号：11291240指导老师：郭芳1篇三：异步电动机实验实验三三相感应电动机实验一、实验目的1、测定三相感应电动机的参数2、测定三相感应电动机的工作特性二、预习要点1、三相感应电动机的等效电路有哪些参数？它们的物理意义是什么？2、三相感应电动机参数的测定方法3、三相感应电动机的工作特性的测定三、实验项目1、空载试验2、短路试验3、负载试验四、实验线路及操作步骤电动机编号为D21，其额定数据：pn=100w，un=220V，In=0.48A，nn=1420r/min，定子绕组△接法。

2、空载试验（1）所用的仪器设备：电机导轨，功率表（DT01b），交流电流表（DT01b），交流电压表（DT01b）。

三相异步电动机的正反转控制实验报告

三相异步电动机的正反转控制实验报告实验名称：三相异步电动机的正反转控制实验摘要：本实验主要针对三相异步电动机的正反转控制进行了实验研究。

通过控制电动机的相序和频率，实现了电动机的正、反转运动。

实验结果表明，该控制方法可实现电动机的准确正反转运行，具有较高的控制精度和可靠性。

关键词：三相异步电动机、正反转控制、相序、频率1.引言2.实验原理三相异步电动机的正反转控制是通过改变电动机的相序和频率来实现的。

当交流电的相序和频率满足一定条件时，电动机会正常运行；当相序和频率发生变化时，电动机则会发生反转。

因此，通过控制交流电源的相序和频率，可以实现电动机的正反转控制。

3.实验设备本实验所使用的设备包括三相异步电动机、交流电源、电压表、电流表等。

4.实验步骤（1）连接电路：将三相异步电动机与交流电源连接，同时连接电压表和电流表以测量电压和电流参数。

（2）调整相序：通过调整交流电源的相序，使得电动机可以正常运行。

（3）测量参数：记录电动机正转时的电压和电流参数，并进行数据分析。

（4）反转控制：通过改变交流电源的相序和频率，实现电动机的反转控制。

（5）测量参数：记录电动机反转时的电压和电流参数，并进行数据分析。

5.实验结果和分析通过实验控制交流电源的相序和频率，实现了电动机的正反转控制。

实验数据表明，在正转时，电压和电流的波形均为正弦波，幅值稳定；在反转时，电压和电流的波形发生了改变，幅值也发生了变化。

通过比对正转和反转时的电压和电流数据，可以判断电动机的正反转状态。

6.结论通过本实验，成功实现了三相异步电动机的正反转控制。

通过改变交流电源的相序和频率，可以准确控制电动机的正反转运动。

实验结果表明，在正转和反转过程中，电压和电流的变化规律发生了明显的变化，从而证明了该控制方法的有效性。

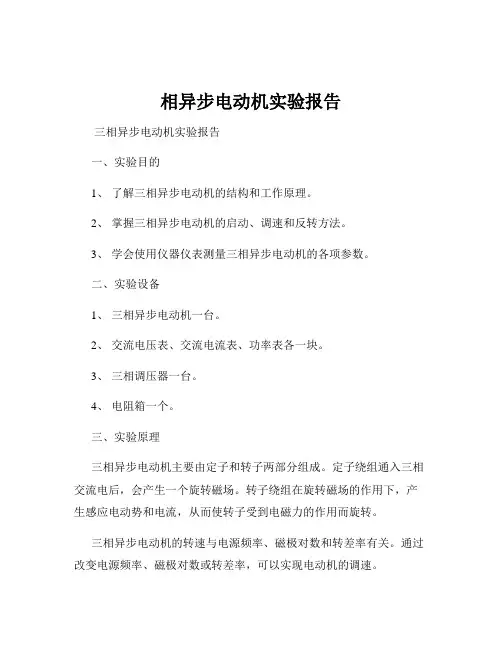

三相异步电动机实验报告

三相异步电动机实验报告一、实验目的。

本实验旨在通过对三相异步电动机的实验研究，掌握其基本原理和运行特性，加深对电动机工作原理的理解，提高实验操作能力。

二、实验原理。

三相异步电动机是利用三相交流电源产生的旋转磁场与转子导体中感应的感应电动势之间的相互作用，使得转子产生转动的电机。

在三相异步电动机中，定子绕组与电源连接，当三相电源加在定子绕组上时，就在定子绕组中产生一个旋转磁场。

转子绕组中感应出感应电动势，由于感应电动势的作用，转子绕组中产生感应电流，感应电流与磁场相互作用，使得转子产生转动。

三、实验设备和仪器。

本实验使用的设备和仪器包括三相异步电动机、电动机控制柜、电动机运行状态监测仪器等。

四、实验步骤。

1. 将三相异步电动机与电动机控制柜连接，并将电源接通。

2. 调节电动机控制柜的参数，使得电动机达到额定转速。

3. 使用电动机运行状态监测仪器监测电动机的运行状态，记录相关数据。

4. 分析实验数据，得出三相异步电动机的运行特性。

五、实验结果与分析。

通过实验数据的记录和分析，我们得出了三相异步电动机的运行特性。

根据实验结果，我们可以得知电动机的额定转速、额定功率、效率等参数，进一步了解了电动机在不同工况下的运行情况。

六、实验结论。

通过本次实验，我们对三相异步电动机的工作原理和运行特性有了更深入的了解，掌握了电动机的基本操作和监测方法，为今后的相关研究和工作打下了良好的基础。

七、实验心得体会。

通过本次实验，我们不仅学习到了理论知识，更加深了对电动机工作原理的理解，同时也提高了实验操作的能力，这对我们今后的学习和工作都具有重要的意义。

总之，本次实验对我们的专业知识和实际操作能力都起到了积极的促进作用，希望在今后的学习和工作中能够继续努力，不断提高自己的专业水平。

三相异步电动机的正反转控制实验报告

三相异步电动机的正反转控制实验报告实验报告：三相异步电动机的正反转控制
一、实验目的
1.学习三相异步电动机的正反转控制原理；
2.了解三相异步电动机的工作特性及控制要点；
3.掌握三相异步电动机正反转控制的实验方法和步骤。

二、实验原理
实验设备包括三相异步电动机、三相变压器、电动机控制面板和电源等。

三、实验步骤
1.将三相异步电动机连接到电源上，调整电压为额定电压；
2.将三相变压器连接到电源上，并调整相序开关为正序；
3.打开电源，观察电动机的运行方向，确认为正转；
4.关闭电源，并将相序开关调整为反序；
5.再次打开电源，观察电动机的运行方向，确认为反转；
6.关闭电源，将相序开关调整为正序；
7.打开电源，观察电动机的运行方向，确认为正转。

四、实验结果与分析
在实验过程中，我们通过改变电源的相序来控制三相异步电动机的正反转。

当相序为正序时，电动机按照正向旋转；当相序为反序时，电动机按照反向旋转。

五、实验总结
通过本次实验，我们学习了三相异步电动机的正反转控制原理，并掌握了改变电源相序来实现电动机正反转的实验方法。

三相异步电动机的正反转控制在现实生活中具有广泛应用，包括机械传动、工业生产等领域。

掌握了正反转控制的方法，可以实现对电动机运行方向的灵活控制，提高机械系统的工作效率和生产效益。

1.《电机与拖动》，潘晓军著，清华大学出版社；
2.《电气传动与控制技术》，方仕贤主编，机械工业出版社。
