MFE600系列智能电磁流量计
ifm传感器sm6000说明书
ifm传感器sm6000说明书德国IFM易福门电磁流量计SM6000现货供应德国IFM饮用水测量用电磁流量计SM6000IFM爱福门SM6000该产品经受住了所有严格应用的考验!高精确度、高重复精度和大量程比。
适用于电导率>20μS/cm的导电液体介质，zui高流量至100l/min。
流量计英文名称是flowmeter，全国科学技术名词审定委员会把它定义为：指示被测流量和（或）在选定的时间间隔内流体总量的仪表。
简单来说就是用于测量管道或明渠中流体流量的一种仪表。
流量计又分为有差压式流量计、转子流量计、节流式流量计、细缝流量计、容积流量计、电磁流量计、超声波流量计等。
按介质分类：液体流量计和气体流量计。
我们主要经营品牌：优势品牌：P+F倍加福、MTL安全栅、PHOENIX菲尼克斯、SICK 西克电磁流量计SM6000德国易福门IFM电磁感应式流量传感器产品功能：电压通过电极被检测，并在一个处理显示器中运算。
模拟量、开关量和脉冲输出可以提供进一步处理测量数据的多样可能性。
通过灵活的按钮编程，该流量传感器可以匹配不同的条件。
传感器通过转接头安装。
同时，该传感器具有很高的防护等级和耐用的外壳。
德国易福门IFM电磁感应式流量传感器：显示流量、累计流量和温度。
具有很高的度、重复精度和测量动态性。
适用于导电液体介质，从20μS/cm起，最高流量至25l/min。
用于信号进一步处理的模拟量、开关量和脉冲输出。
通过转接头的R1/2和R 3/4管路连接。
4位字母数字的LED灯用于显示。
M12接插件，镀金触点，电气设计DC PNP/NPN。
SM6000 –电磁感应式流量传感器，测量范围流量 0...25l/min，脉冲值0.05 l...30000 m³。
M12接插件，镀金触点，电气设计DC。
SM6050 –电磁感应式流量传感器，测量范围流量0...25 l/min。

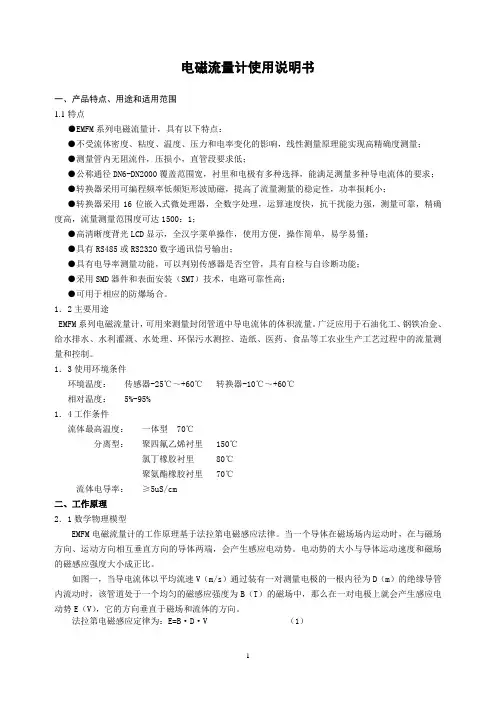

EMFM系列电磁流量计说明书.
电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●EMFM系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途EMFM系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型EMFM电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
EMF电磁流量计
EMF电磁流量计一、概况：智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。
计算速度非常快、精度高、测量性能可靠。
转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db ，对于外来干扰以及60Hz/50Hz 干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。
其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大大的缩小了体积，减轻了重复，使流量计具有小型轻量化的特点。
二、二、产品产品产品特点：特点：管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
在现场可根据用户实际需要在线修改量程。
高清晰度背光LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。
采用SMD 器件和表面贴装（SMT ）电路可靠性高。
采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1 超低EMI 开关电源，使用电源电压变化范围大，抗EMI 好。
内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间（选配）具有RS485、RS232、Hart 和Modbus 等数字通讯信号输出。
（选配） 具有自检与自论断功能。
红外手持操作器，115KHZ 通讯速率，远距离非接触操作转换器所有功能。
（选配）小时总量纪录功能，以小时为单位记录流量总量，适用于分时计量制。
（选配）分体式电磁流量计一体式电磁流量计三、三、工作工作工作原理：原理：电磁流量计测量原理是基于法拉第电磁感应定律。
流量计的测量管是一内衬绝缘材料的非导磁合金短管。
两只电极沿管径方向穿通管壁固定在测量管上。
其电极头与衬里内表面基本齐平。
FEM100电磁流量计
单位：v ： [m /s]，Q ： [m 3/h]，DN ： [mm]
注： Q：流量
DN：管道内径
V：流速
上海百纳控制工程技术有限公司 E-mail:sales@
FEM100.4/16 4
流量
●精度:
≤±0.25%，≤±0.5% 在参比条件下
200
27…904
350
461
250
42…1416
400
512
155
115
300
61…2040
565
500
350
83…2776
625
400
109…3624
675
450
152…4500
725
1.0
600
500
170…5664
775
600
245…8152
885
700
333…11096
700
1025
励磁接
分体式信号输入接线端子说明
号
标示
1
Ex-X
2
Ex-Y
3
Sin-A
4
Sin-C
5
Sin-B
功能 励磁驱动X 励磁驱动Y 输入信号 A 输入信号公共端 输入信号 B
上海百纳控制工程技术有限公司 E-mail:sales@
备注 负载电阻10~100Ω
FEM100.3/16 3
流量
电磁流量计 FEM100系列
主要技术参数详解
●适用介质:
导电性的液体正常测量时电导率＞5μs/cm的液体，一般情况下蒸馏水的电导率为5μs/cm，自来水的电导率为100μs/cm，其它酸碱盐 的电导率可参照下表：
WP-EMF系列电磁流量计_普通
～ 22 0V
直流电源 流量积算
- + １２３４５６
图1.4（f）圆表电磁计数器接线
24VAC F U S E： 4 A
FUSE
220VAC FU SE： 1A
POWER
流量积算 １２３４５６
～ 22 0V
图1.4（g）圆表电子计数器接线
下限报警
24VAC F U S E： 4 A
FUSE
COM：报警输出地
TRX＋：通讯输入
TRX－：通讯输入
TCOM：232通讯
LINE：220V（24V）电源输入
LINE：220V（24V）电源输入
1.3.4 分体式线盒接线图
传感器(端子盒)
SIG1 SIG2 SGND
SIG1：信号1 SIG2：信号2 SGND：信号地 EXT+：励磁电流+ EXT-：励磁电流-
型号
说明
WP-EMF-
结构形式 C D
一体夹持式电磁流量计 分体夹持式电磁流量计
口径
() 1
口径从DN40～DN200 不锈钢(316L)
2
哈氏合金B(HB)
电极
3 4
哈氏合金C(HC) 铂
5
钛(Ti)
6
钽(Ta)
9
其它
D
可溶性聚四氟乙烯（PFA）
衬里材料
E G
聚全氟乙丙烯（F46） 可溶性聚四氟乙烯(耐负压)（PFA）
复合键
图1.2.1 圆表键盘定义与液晶显示
1.3转换器接线图 1.3.1方表端子接线与标示
RS485
PE
P OW ER
PE
图1.3(a)方表接线端子图
2

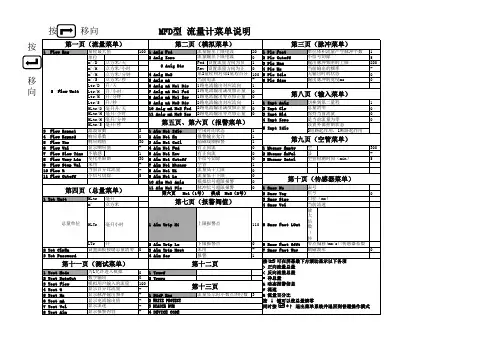

MFD电磁流量计说明书
1
2 3
4
表号 1 Snsr No 位号 2 Snsr Tag 0 口径（mm） 3 Snsr Size 第七页（报警阀值） 当前流速 4 Snsr Vel 上限报警点 Alm Trip Hi 110 5 Snsr Fact LOut 放大倍数（传感器系数1） 下限报警点 Alm Trip Lo 0 6 Snsr Fact Offt 零点偏移(mm/s)(传感器系数2) 未用 励磁波形 Alm Trip Hyst 7 Snsr Fact Wav 0 报警 Alm Scr 1 按 可在屏幕最下方滚动显示以下各项 第十二页 > 正向流量总量 Trmvf < 反向流量总量 Trmvz * 净总量 A 动态报警信息 第十三页 V 流速 流量显示时小数点的位数 3 DisP Res % 流量百分比 WRITE PROTECT 按 ↓ 键可以使总量清零 HEADER NUM 同时按 +↑ 退出菜单系统并退回到普通操作模式 DEVICE CODE
5 Inpt Idle
第九页（空管菜单）
1 Mtsnsr Empty 2 Mtsnsr EmVal 3 Mtsnsr Intvl 空管设定值 显示空管值 空管检测时间（min） 3000 5
第十页（传感器菜单）
第四页（总量菜单）
1 Tot Unit 总量单位 2 Tot ClrEn 3 Tot Password MLtr 毫升 m³ 立方米 HLTr 毫升小时 LTr 升 设置面板按键总量清零
第三页（脉冲菜单）
Fact Cutoff Max Hz Idle Size 单位体积流量产生脉冲个数 小信号切除 输出脉冲频率的上限 当前输出的频率 无输出时的状态 输出脉冲的宽度ms 1 5 800 0 0
电磁流量计技术参数
电磁流量计MAG6000iExd变送器测量原理：利用法拉第电磁感应测量原理、脉冲直流磁场的电磁原理设计：模块化设计，各模块之间通过总线通讯，可靠性高最大测量误差（包括传感器）：0.2%±lmm∕s读数显示：3行字符带背光LCD点阵显示，可显示瞬时流量、累计量和流速等；接触式按键，无需开盖即可现场操作、设置。
数据保护：当电源切断或受到干扰时，所有数据都储存于可插拔SENSoRPRoM 中。
采用16位微处理器进行信号处理，数据功能可编程，智能自诊断功能强大。
维护：变送器更换，用户无需再次校准即可保证精度；无需再次用户设置仿真功能：可单点仿真、也可区间斜坡仿真，便于系统联调和集成。
零点调节：自动励磁频率：脉冲直流（125mA,与传感器尺寸有关）输出信号：隔离4~20mA+有源/无源脉冲输出+触点输入/输出环境温度：・运行：-20-+60o C・贮存：-40-+70o C防护等级：IP67/NEMA4X/6,符合IEC529和DIN40050（1mH2030min.）外壳材料：玻璃纤维强化聚酰,IP67供电：115-230VAC+10%-15%,50-60Hz,17VA功耗：230VAC：9VA电磁兼容性（EMC性能）・发射干扰：符合EN50081-1（轻工业）・抗噪声：符合EN50082-1(工业)标准和认证：CE,通用ULc,C标志；FMclassl,div2MAG3100传感器测量原理：采用脉冲直流励磁方式过程连接法兰：・标准EN1092-1,凸面(EN1092-l,DIN2501&BS4504有相同的匹配尺寸) ・D N200-1000(8"…40”)：PN10外壳防护等级：IP68电磁兼容：89/336EEC材料・法兰和外壳：碳钢，两种环氧涂层防腐蚀(最薄150mm)・测量管:AISI304(1.4301)・电极：PTFE・内衬：哈氏合金・接地电极：材料与测量电极相同电缆入口(分体式)：4xM20接地电极：橡胶内衬配置接地电极防护等级：IP68,IP68防护等级可现场密封升级，操作方便模块化设计：内置SENSC)RPRe)M,更换转换器保证精度安装：管道法兰安装，符合ISOl3359长度在线校验：SENSc)RPRe)M存储FingerPinter信息，支持在线校验功能。
LF600_602插入式电磁流量计使用手册
第一部分L D C插入式电磁流量计 (1)一、特点 (1)二、工作原理 (1)三、主要技术参数 (1)四、结构与安装尺寸 (4)五、接线端子板图 (10)六、L F600、L F602转换器键盘与显示 (12)七、LF600、LF602与外部仪表连接 (12)八、使用注意事项 (13)第二部分L F600电磁流量转换器操作指南 (15)L F600系列电磁流量转换器菜单 (15)模式转换 (16)键操作 (18)菜单设置 (23)第三部分用户须知 (32)保管及保用期限 (32)开箱 (32)第一部分 LDC插入式电磁流量计LDC型插入式电磁流量计是由LDGC型插入式电磁传感器（简称传感器）与电磁流量转换器配套组成的，其安装方式为有截止阀型。
适用于测量电导率大于5μs/cm的导电液体的体积流量，可广泛应用于自来水、石油、化工等行业大中型管道流体流量的测量，并且特别适用于冶金、造纸及污水处理等行业中流体流量的测量。
一. 特点插入式电磁流量计除具有一般电磁流量计的特点外，还具有其自身独特的优点：1.结构简单，无可动部件，使用寿命长。
2.体积小，重量轻，安装方便，维护量小。
3.有截止阀型插入式电磁流量计实现了不断流即可安装、拆卸，方便用户维护、检修。
4.测量时不受被测管道材质的影响。
5.不需要衬里，不需要接地环。
二. 工作原理用一个长杆将一个小的电磁传感器插入管道中，当转换器向传感器提供励磁电流时，在铁芯和线圈构成的励磁系统中便产生工作磁场。
当被测液体垂直流过传感器工作磁场时，相当于导体在磁场中作切割磁力线运动，因此在导体中便产生感应电动势。
此电动势由传感器的一对电极输出。
根据法拉第电磁感应定律可知，电动势E的大小与磁感应强度B，两极间的距离d和流体的平均流速V的乘积成正比，即：E = B d V式中：B—磁感应强度（ T ）流量：Q = 3600V F(m3/h)d—电极间距（ m ）则：Q = 3600FB d E (m3/h)V一流体平均流速（m／s ）F一导管内截面积( m2 )因为对于同一台流量计d、F、B均是固定值，所以流量Q（或流速V），与感应电动势E的大小成正比。
EMFM系列电磁流量计说明书
电磁流量计使用说明书一、产品特点、用途和适用范围特点●EMFM系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途EMFM系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型EMFM电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
EMFM系列电磁流量计说明书
电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●EMFM系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途EMFM系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型EMFM电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
电磁流量计说明书
电磁流量计（Eletromagnetic Flowmeters，简称EMF）是根据法拉第电磁感应定律制造的用来测量管内导电介质体积流量的感应式仪表。
电磁流量计是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。
电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
电磁流量计磁路系统：其作用是产生均匀的直流或交流磁场。
直流磁路用永久磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。
当管道直径较大时，永久磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。
测量导管：其作用是让被测导电性液体通过。
为了使磁力线通过测量导管时磁通量被分流或短路，测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。
电极：其作用是引出和被测量成正比的感应电势信号。
电极一般用非导磁的不锈钢制成，且被要求与衬里齐平，以便流体通过时不受阻碍。
它的安装位置宜在管道的垂直方向，以防止沉淀物堆积在其上面而影响测量精度。
外壳：应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。
衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。
它直接接触被测液体，其作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。
衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。
转换器：由液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。
其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。
德国mutec静电粉体流量计FS600E工作原理
德国mutec静电粉体流量计FS600E工作原理名称：静电粉体流量计型号：FS600E概述：静电粉体流量计FS600E有助于对各种应用场合固态物料输送当中的质量流量进行控制，如气动输送管线、给料器或自重式溜槽，质量流量的测量范围大，从g/h至t/h。
粉体流量计FS600E可提前发现粉料、碎屑、小球状或颗粒状颗粒状物料在运输或给料过程中的流动问题。
静电粉体流量计FS600E有助于避免由于管道堵塞导致的各种严重问题，物料损失或系统的其它技术问题。
技术优势：●无接触且免维护●一体式测量●通过LED进行状态指示●可调节灵敏度、信号阻尼和迟滞●无电位触点●结构紧凑，易于安装●通过法兰进行工艺连接德国mutec静电粉体流量计工作原理静电粉体流量计FS600E的多用途测量原理基于固体颗粒上电荷的物理效应。
这自然是由例如固体颗粒的摩擦或碰撞导致的。
通过一种环形传感器，可进行一体式测量而无需接触管道的横截面。
带电荷的颗粒会在接地输送机管路上产生（感应）电荷信号。
根据物料颗粒流动过程中所产生的统计学上的波动，会产生一种电流噪音，该噪音的大小取决于固体颗粒的浓度和流速。
而静态的颗粒如沉积物对此没有影响。
技术数据：材质外壳隔离不锈钢1.4305，89mm 不锈钢1.4571聚酰胺（PA），2mm防护等级IP67温度环境-20°C至+70°C工艺大90°C工艺压力大40 bar电气连接电缆输入M16 x 1，5电源DC17 to 31 V消耗< 100 mA切换输出继电器逻辑大48 V AC/DC，1 A正高/低可逆转符合EN 610006-2工业领域调整灵敏度1至180.000，相对切换点1至10，相对阻尼0至10 s详情点击：mutec静电粉体流量计。
