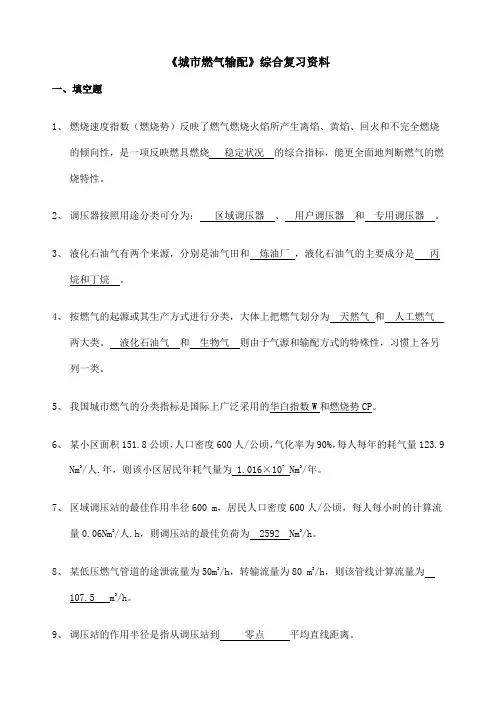

城市燃气输配总复习汇总
《城市燃气输配》综合复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧稳定状况的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途分类可分为：区域调压器、用户调压器和专用调压器。
3、液化石油气有两个来源，分别是油气田和炼油厂，液化石油气的主要成分是丙烷和丁烷。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为天然气和人工燃气两大类。
液化石油气和生物气则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的华白指数W和燃烧势CP。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9Nm3/人.年，则该小区居民年耗气量为 1.016×107 Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为 2592 Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为107.5 m3/h。
9、调压站的作用半径是指从调压站到零点平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为 100.56 Pa。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有 m-1 个。
12、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量 333.5 Nm3/h。
13、燃气管道的投资费用取决于管材费用和建设费用。
14、月不均匀系数用来表示一年内各月用气的不均匀性，其计算式为该月平均日用气量/全年平均日用气量，影响居民生活及公共建筑用气月不均匀性的主要因素是气候因素。

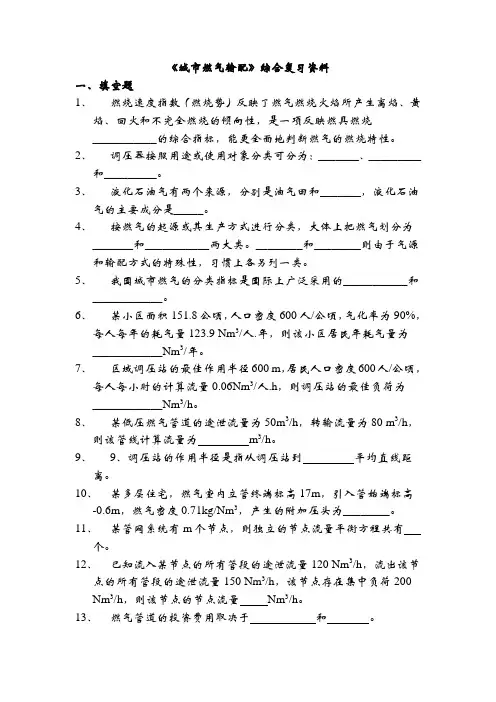

燃气输配总复习资料2.doc
《城市燃气输配》综合复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧___________的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途或使用对象分类可分为：_______、_________和_________。
3、液化石油气有两个来源，分别是油气田和_______，液化石油气的主要成分是_____。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为_______和___________两大类。
________和________则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的___________和____________。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为____________Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为____________Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为m3/h。
9、9、调压站的作用半径是指从调压站到平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为________。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有个。
12、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量Nm3/h。
13、燃气管道的投资费用取决于和。
14、 月不均匀系数用来表示 ，其计算式为 ，影响居民生活及公共建筑用气月不均匀性的主要因素是 。

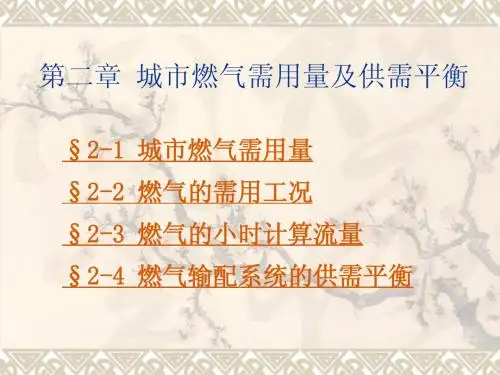

燃气输配02
Q3=460000×17.73%=8155589（m3）
供气原则
优先发展民用用气，即居民生活用气和商业
用气，它们是城市燃气供应的基本对象，其 中，又应优先供给居民生活用户。 在发展民用用户的同时，也要发展一部分工 业用气，二者应兼顾。 采暖通风和空调用气量，在气源充足的条件 下，可酌情纳入。燃气汽车用气量仅指以使 用天然气和液化石油气为气源时才考虑纳入。
1.41
2.00
1.60
2.91
4.10
5.06
5.20
6.30
6.44
时间
1213 4.90
1314 4.81
1415
1516
1617 5.80
1718 7.62
1819 6.15
1920 4.58
2021 4.48
2122 3.22
2223 2.80
2324 2.45
每小时用气量 占总用气量的 百分数
计算月中某日用气量 K2 计算月中平均日用气量
计算月中，日最大不均匀系数K2max称为日高 峰系数。
时不均匀性
各类用户小时用气不均匀情况各不相同，居 民生活用户和公共建筑用气的时不均匀性最显著， 这主要与居民的生活习惯、气化住宅的数量、居 民的职业以及工作休息制度等因素有关。
一天中每个小时的用气不均匀性可用小时不 均匀系数K3表示：
Q y 年用气量（Nm 3 / a）； G y 其他燃料年用量（ / a）； t H i 其他燃料的低发热值（ / kg）； kJ
其他燃料燃烧设备热效 %）； 率（ 燃气燃烧设备热效率（ ）。 %
采暖通风空调用户和燃气汽车用户用气量
采暖通风空调用户用气量指标可按现行的标

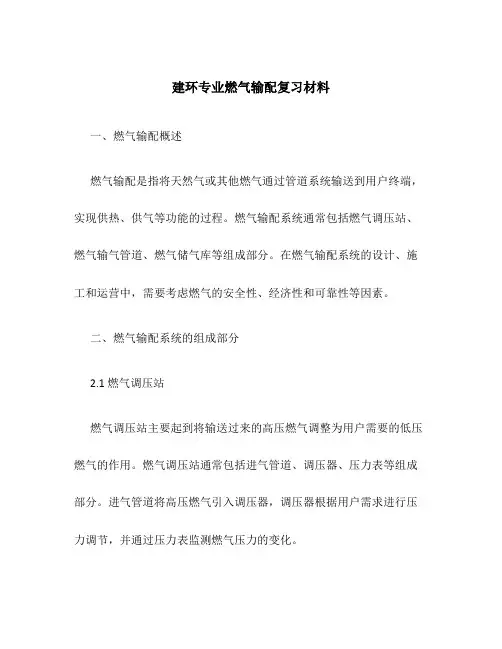

建环专业燃气输配复习材料
建环专业燃气输配复习材料一、燃气输配概述燃气输配是指将天然气或其他燃气通过管道系统输送到用户终端，实现供热、供气等功能的过程。
燃气输配系统通常包括燃气调压站、燃气输气管道、燃气储气库等组成部分。
在燃气输配系统的设计、施工和运营中，需要考虑燃气的安全性、经济性和可靠性等因素。
二、燃气输配系统的组成部分2.1 燃气调压站燃气调压站主要起到将输送过来的高压燃气调整为用户需要的低压燃气的作用。
燃气调压站通常包括进气管道、调压器、压力表等组成部分。
进气管道将高压燃气引入调压器，调压器根据用户需求进行压力调节，并通过压力表监测燃气压力的变化。
2.2 燃气输气管道燃气输气管道是将调整后的低压燃气从调压站输送到用户终端的管道。
燃气输气管道通常由钢管或塑料管组成，具有一定的耐压能力和防腐蚀能力。
燃气输气管道的敷设需要考虑地下管线的安全、施工的经济性以及对环境造成的影响。
2.3 燃气储气库燃气储气库主要用于储存燃气，在用户需求不高的时候进行燃气的储存，以便满足高峰期的需求。
燃气储气库通常由地下储罐或地下储气库组成，具有一定的容量和安全性能。
燃气储气库还需要考虑储气过程中的压力变化、温度控制等因素。
三、燃气输配系统的设计要点3.1 安全性设计在燃气输配系统的设计过程中，首要考虑的是系统的安全性。
安全性设计包括管道材料的选择、管道敷设方式的确定、管道的防腐蚀保护等内容。
此外，还需要考虑燃气调压站的安全装置和监测系统的安装，以提前发现并处理潜在的安全隐患。
3.2 经济性设计在设计燃气输配系统时，还需要考虑系统的经济性。
经济性设计包括材料的选择、施工工艺的确定、设备的选型等内容。
经济性设计旨在降低系统的投资和运营成本，提高系统的效益。
3.3 可靠性设计燃气输配系统的可靠性设计是为了保证系统的正常运行和稳定供气。
可靠性设计包括设备的可靠性分析、系统的备份设计、紧急故障处理等内容。
通过合理设计可靠性系统，可以提高系统的故障容忍能力和抗干扰能力，提高系统的可靠性。
燃气输配考前复习重点
燃气考前重点注:一下内容不是全部要考的内容，但肯定是很重要的（会考的），希望大家重点看看，并记忆。
当然其他内容也要看看。
1加臭问题（简答或者论述题）1.城市燃气加臭（必要性、加臭剂要求、加臭量）（1）加臭的必要性城市燃气具有一定毒性且易燃易爆，由于管道及设备本身的缺陷或使用不当，容易造成漏气，引起爆炸、着火、中毒。
为了及时发现漏气，必须给燃气加臭。
（2）加臭剂要求：有强烈的刺鼻气味；☐本身及燃烧产物对人体无害，无腐蚀性；☐沸点不高，易挥发；☐其液体和蒸汽不溶于水，不易被土壤吸收；☐价廉来源广；☐一般用的最多的是乙硫醇(C2H5SH)，还有四氢噻吩及三丁基硫醇。
（3）加臭量：☐无毒燃气泄漏到空气中，达到爆炸下限的20%时，应能察觉；☐有毒燃气泄漏到空气中，达到对人体允许的有害浓度时，应能察觉；☐对于以一氧化碳为有毒成分的燃气，空气中一氧化碳含量达到0.002%（体积分数）时，应能察觉。
2燃气的用气的不均匀性描述（简答或者论述）燃气用气不均匀性描述☐用户的用气不均匀性分为三种：月不均匀性、日不均匀性、时不均匀性。
与下列因素有关:A.各类用户用气量在城市总用气量中的比例分配；B.气候条件；C.居民生活水平及生活习惯；D.工业企业的生产班次(二班制还是三班制)；E.生产工艺性质用气设备的工作情况(连续式还是间歇式)。
月、日、时用气不均匀性的表达方法1)月不均匀性的表示方法：月不均匀系数，K1=该月平均日用气量/全年平均日用气量；12个月中平均日用气量最大的月，也即是月不均匀系数值最大的月，称为计算月。
并将月最大不均匀系数k1max称为月高峰系数，一般取1.1～1.3。
2)日不均匀性的表示方法：日不均匀系数，K2=该月中某日用气量/该月平均日用气量；日最大不均匀系数k2max称为该月的日高峰系数，一般取1.05～1.2。
3)小时用气不均匀性的表示方法：小时不均匀系数，K3=该日某小时用气量/该日平均小时用气量；小时不均匀系数的最大值k3max称为该日的小时高峰系数，一般取2.2 ～3.2 。
城市燃气输配总复习汇总
城市燃气输配总复习汇总This model paper was revised by LINDA on December 15, 2012.《城市燃气输配》综合复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧稳定状况的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途分类可分为：区域调压器、用户调压器和专用调压器。
3、液化石油气有两个来源，分别是油气田和炼油厂，液化石油气的主要成分是丙烷和丁烷。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为天然气和人工燃气两大类。
液化石油气和生物气则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的华白指数W和燃烧势CP。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为 1.016×107 Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为 2592 Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为107.5 m3/h。
9、调压站的作用半径是指从调压站到零点平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为 100.56 Pa。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有 m-1 个。
12、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量 333.5 Nm3/h。
13、燃气管道的投资费用取决于管材费用和建设费用。
燃气输配复习资料
填空：1．燃气的种类主要有：天然气、人工燃气、液化石油气和沼气（生物气）。
2．从气井开采出来的气田气或称纯天然气；伴随石油一起开采出来的石油气，也称石油伴生气；含石油轻质馏分的凝析气田气；从井下煤层抽出的煤矿矿井气。
3．人工燃气按制造原则和加工方式分为四类：固体燃料干馏煤气、固体燃料气化煤气、油制气、高炉煤气。
4．可以利用重油（炼油厂提取汽油、煤油和柴油之后所剩的油品）制取城市燃气。
5．按制取方法不同，可将油制气分为重油蓄热热裂解气和重油蓄热催化裂解气两种。
6．为保证原有的用气设备热负荷的稳定，所供应燃气的华白指数波动范围应不超过5%。
7．在常温下，液态液化石油气的密度是500kg/m3左右，约为水的一半。
8．气体的临界温度越高，越易液化。
天然气主要成分甲烷的临界温度低，故较难液化；而组成液化石油气的碳氢化合物的临界温度较高，故较易液化。
9．气体温度比临界温度越低，则液化所需压力越小。
10．当燃气压力低于1MPa和温度在10~20℃时，在工程上还可以当做理想气体。
当压力很高（如天然气的长输管道中）、温度很低时，用理想气体状态方程进行计算所引起的误差将很大，要按实际气体计算。
11．液态碳氢化合物的动力粘度随分子量的增加而增大，随温度的上升而急剧减小。
气态碳氢化合物的动力粘度则正相反，分子量越大，动力粘度越小，温度越上升，动力粘度越增大。
12．蒸气压与密闭容器的大小及液量无关，仅取决于温度。
13．在进行城市燃气输配系统的设计时，首先要确定燃气需用量，即年用气量。
年用气量是确定气源、管网和设备燃气通过能力的依据。
14．年用气量主要取决于用户的类型、数量及用气量指标。
15．影响公共建筑用气量指标的重要因素是用气设备的性能、热效率、加工食品的方式和地区的气候条件等。
16．用气不均匀性可以分为三种：月不均匀性、日不均匀性和时不均匀性。
17．城市燃气输配系统的管径及设备通过能力不能直接用燃气的年用量来确定，而应按燃气计算月的小时最大流量进行计算。
建环专业 燃气输配复习
建环专业燃气输配复习材料子夜木须染整理出品第一章城镇燃气的分类及其性质燃气的分类：天然气，人工燃气，液化石油气，生物气（即沼气）。
（城镇燃气主要包括哪几种）沼气的定义：各种有机物质，在隔绝空气的条件下发酵，在微生物的作用下产生的可燃气体。
沼气组成：60%的甲烷，35%的二氧化碳，少量氢和一氧化碳。
天然气的分类方法很多:按其勘探，开采技术可分为常规天然气和非常规天然气两大类。
常规天然气按照其矿藏特点可分为：气田气，石油伴生气，凝析气田气。
液化石油气的主要杂质:答：液化石油气得主要杂质有：硫分，水分，二烯烃，乙烷和乙烯，残液。
液化石油气组成丙烷，丙烯，丁烷，丁烯。
城镇燃气在进入输配管网和供给用户前，都应满足：热值相对稳定，毒性小和杂质少等基本要求，并达到一定的质量指标，这对于保障城镇燃气系统和用户的安全，减少管道腐蚀与堵塞以及降低环境污染等都具有重要意义。
人工煤气分为干馏煤气，气化煤气，油制气，高炉煤气。
人工煤气中主要杂质：焦油与尘（影响燃气正常运输与使用），萘（当煤气中萘量大于煤气相应温度的饱和含萘量时，过饱和部分的气态萘以结晶状态析出，沉积于管内是管道流通截面积减小，甚至堵塞，造成供气中断。
萘的堵塞又因为焦油和尘而加剧），硫化物（腐蚀性，刺激性气体对人体有危害），氨（燃烧产生NO，NO2等有害气体，影响健康，污染环境），一氧化碳（气体中毒，危及生命），氧化氮（短时间呼吸后，支气管将受刺激，长时间呼吸危及生命；产生NO胶质沉积，附着于管壁），水（水，水蒸气，燃气中烃类气体会生成固态水合物，造成管道设备及仪表等堵塞，液态水加剧硫化氢和二氧化碳等酸性气体对金属管道及设备的腐蚀，特备是水蒸气在管道内表面冷凝时形成水膜，造成腐蚀更加严重）液化石油气主要杂质：硫分（如含有硫化氢和有机硫化物，会造成运输，储备和气化设备的腐蚀。
硫化氢燃烧产物SO2，也是强腐蚀性气体，不仅腐蚀设备，而且污染大气环境，危害人体健康。
城市燃气输配复习题.docx
《城市燃气输配》总复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、冋火和不完全燃烧的倾向性，是一项反映燃具燃烧___________ 的综合指标，能更全而地判断燃气的燃烧特性。
2、调压器按照川途或使用对象分类可分为：________ 、________ 和_________ o3、液化石油气有两个來源，分别是油气田和 _______ ,液化石油气的主要成分是_____ O4、按燃气的起源或其生产方式进行分类，人休上把燃气划分为______ 和 __________ 两大类。
________ 和 _______ 则rti于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的____________ 和6、某小区面积151. 8公顷，人口密度600人/公顷，气化率为90%, 每人每年的耗气量123. 9 Nnt7人•年，则该小区居民年耗气量为Nm3/年。
7、区域调压站的最佳作用半径600 m,居民人口密度600人/公顷，每人每小时的计算流量0. 06Nm3/人・h,则调压站的最佳负荷为______________ Nm3/ho8、某低压燃气管道的途泄流量为50m7h,转输流量为80 m7h,则该管线计算流量为___________ m7ho9、某多层住宅，燃气室内立管终端标高17m,引入管始端标高-0. 6m,燃气密度0. 71kg/Nm3,产生的附加压头为 _________ o10、己知流入某节点的所有管段的途泄流量120 Nm7h,流出该节点的所有管段的途泄流量150 Nm7h,该节点存在集中负荷200 Nm：7h,贝lj该节点的节点流量____________ Nm7h o11、月不均匀系数用來表示______ ,其计算式为__________ ,影响居民生活及公共建筑用气月不均匀性的主要因素是__________ O12、城市燃气管网系统按照管网压力级制的不同组合形式分类，可分为_______ 、____ 、______ 、及_______ 四种。
燃气输配第2章
影响因素很多，理论上推算不出来，只有大量的调查研究、 资料积累、科学整理，才能获得可靠数据。
一、月用气工况
1、影响因素：气候条件为主（除工企外）；工 企：取决于生产工艺。 2、月不均匀系数 ：用K1表示 K1＝该月平均日用气量/全年平均日用气量 3、计算月：K1max –月高峰系数 某两个城市居民生活每月用气量 占年用气量的百分数
哈尔滨某小区人工燃气小时负荷变化
§2－3 燃气输配系统的小时计算流量
小时计算流量是管网的设计依据，关系
着燃气输配的经济性和可靠性。
两种计算方法
①、不均匀系数法 ②、同时工作系数法
一、城市燃气分配管道的计算流量
用于设计计算各种压力和用途的城市燃 气管道， 按计算月的小时最大用气量计 算，公式： Q＝Qy×K1max· K2max· K3max/365×24 K1max－月高峰系数 K2max－日高峰系数 K3max－小时高峰系数
2.公共建筑用气量
年用气量＝用气指标×用气人数× 公共 建筑设施标准/燃气低热值 其中： 公共建筑设施标准指 ： 1000 居民 中入托儿所、幼儿园的人数； 1000 居民 设置医院、旅馆有多少床位等。 洗澡：150次/人· 年
上海公共建筑设施标准：
食堂：40座位/100人 门诊部：6次/人·年 学校：9人/100人 理发：24次/人·年 医院：5床位/1000人；104kJ/床位·年·人 旅馆：2床位/1000人
和“ 调峰全能站 ”，是储存和再气 化的合成装置。 三个用途： ①、中小城市调节用气的手段。 ②、大修或事故处理时的临时气源。 ③、也作为小城市的气源。
燃气输配总复习资料
《城市燃气输配》综合复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧___________的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途或使用对象分类可分为：_______、_________和_________。
3、液化石油气有两个来源，分别是油气田和_______，液化石油气的主要成分是_____。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为_______和___________两大类。
________和________则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的___________和____________。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为____________Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为____________Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为m3/h。
9、9、调压站的作用半径是指从调压站到平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为________。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有个。
12、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量Nm3/h。
13、燃气管道的投资费用取决于和。
14、月不均匀系数用来表示，其计算式为，影响居民生活及公共建筑用气月不均匀性的主要因素是。
燃气输配总复习资料
燃气输配总复习资料一、引言燃气输配是指将天然气从生产地输送到用户终端的过程，涉及到管道输送、调压调储、配气和用户接入等环节。
本文将对燃气输配的相关知识进行总复习，包括燃气输配的基本概念、输配系统的组成、输配管道的材料与设计、调压调储设备、配气系统以及用户接入等内容。
二、燃气输配的基本概念1. 燃气输配的定义：燃气输配是指将天然气从生产地输送到用户终端的过程，包括管道输送、调压调储、配气和用户接入等环节。
2. 燃气输配的特点：燃气输配具有高压输送、长距离输送、多品种输送、多用户接入等特点。
三、输配系统的组成1. 输配系统的基本组成：输配系统由输气站、调压调储站、配气站、管道网和用户接入组成。
2. 输配系统的功能：输配系统的主要功能是将天然气从生产地输送到用户终端，满足用户的燃气需求。
四、输配管道的材料与设计1. 输配管道的材料：常用的输配管道材料包括钢管、聚乙烯管和玻璃钢管等，根据具体的输配要求选择合适的材料。
2. 输配管道的设计原则：输配管道的设计应考虑输送能力、安全性、经济性和可靠性等因素，合理确定管道的直径、壁厚和敷设方式。
五、调压调储设备1. 调压调储设备的作用：调压调储设备用于将输送过来的高压天然气调整为适合用户使用的低压天然气，并进行储气，以满足用户的需求。
2. 常见的调压调储设备：常见的调压调储设备包括调压器、储气罐和调压调储站等。
六、配气系统1. 配气系统的作用：配气系统用于将调压调储站产生的低压天然气按照用户需求进行分配，保证用户能够正常使用燃气。
2. 配气系统的组成：配气系统由主配管道、支配管道、用户管道和用户表具等组成。
七、用户接入1. 用户接入的方式：用户接入燃气系统可以通过直接接入、间接接入和中间接入等方式进行。
2. 用户接入的步骤：用户接入燃气系统需要进行申请、设计、施工和验收等步骤，确保用户接入的安全和合规性。
八、总结燃气输配是将天然气从生产地输送到用户终端的过程，涉及到管道输送、调压调储、配气和用户接入等环节。
燃气输配复习资料
燃气的分类：天然气、人工燃气、液化石油气、沼气（详读各类基本性质）混合气体平均密度P5临界温度：温度不超过某一数值，对气体加压可以使气体液化，而在该温度之上无论怎样加压都不能使气体液化，这个温度即为临界温度。
临界压力：在临界温度下，使气体液化所必需的压力即为临界压力。
实际气体状态方程：Pv=ZRT Z——压缩因子，随温度和压力变化。
对比温度Tr：工作温度T与临界温度Tc的比值。
对比压力Pr：工作压力P与临界压力Pc的比值。
沸点：指1.01325KPa压力下液体沸腾时的温度。
露点：饱和蒸汽经冷却或加压，立即处于过饱和状态，当遇到接触面或凝结核便液化成露，这时的温度成为露点。
（单一气态碳氢化合物在某一蒸汽压力时的露点也就是液体在同一压力时的沸点）注：当用管道输送气体碳氢化合物时，必须保持其温度在露点以上，以防凝结阻碍输气液态碳氢化合物的容积膨胀系数很大，在灌装容器时必须考虑由温度变化引起的容积增大，留出必需的气相空间容积爆炸极限：可燃气体和空气的混合物遇明火而引起爆炸时的可燃气体浓度范围称为爆炸极限爆炸下限：在这种混合物中当可燃气体含量减少到不能形成爆炸混合物时的那一含量爆炸上限：当可燃气体含量一直增加到不能形成爆炸混合物时的含量水化物：如果碳氢化合物中的水分超过一定含量，在一定温度压力条件下，水能与液相和气相的C1、C2、C3、C4生成结晶水化物CmHn•xH2O在湿气中形成水化物的主要条件：压力、温度。
次要条件：含有杂质、高速、紊流、脉动，急剧转弯等因素。
危害：会缩小管道的流通断面，甚至堵塞管线、阀件和设备水化物的防止：1、采用降低压力、升高温度、加入可以使水化物分解的反应剂。
（醇类注入量为所输送液化石油气体积的0.1%~0.5%）2、脱水，使气体中水分含量降低到不致形成水化物的程度。
人工燃气及天然气中的主要杂质：1、焦油与灰尘<10mg 2、萘冬<50mg夏<100mg 3、硫化物<20mg 4、氨<50mg 5、一氧化碳<10% 6、氧化氮7、水城市燃气加臭原因：城市燃气时具有一定毒性的爆炸性气体，又是在压力下输送和使用的。
燃气工程总复习课
燃气工程总复习课第一章基本知识（概论）1. 燃气工程主要包括哪些内容及其应用前景？燃气工程燃气生产燃气输配燃气的燃烧与应用2. 燃气基本概念及其分类定义：燃气是由多种可燃与不可燃的单一气体组成的混合气体。
??等、、不可燃成分：和、可燃成分：2222n m COH H O N CO C 大以燃气起源或其生产方式进行分类，主要可分为两类：天然气和人工燃气。
液化石油气和生物气则是由于气源和输配方式的特殊性，习惯上各另列一类。
3. 华白指数W ：是燃气的热值与相对密度有关的综合系数，sH W =，其中H 为燃气的热值，s 为相对密度；在压力不变的情况下，作为燃具相对热负荷的一个度量，是设计或选用燃具的重要依据。
4. 燃烧势C p ：它反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃气燃烧稳定状况的综合指标，能全面判断燃气的燃烧特性。
5. 城市燃气质量要求的主要内容6. 什么是城市燃气的加臭城市燃气是具有一定毒性的爆炸性气体，又是在压力下输送和使用的。
由于管道及设备材质和施工方面存在的问题和使用不当，容易造成漏气，有时引起爆炸、着火和人身中毒的危险。
因此，当发生漏气时能及时被人们发觉进而消除漏气是很必要的。
要求对没有臭味的燃气加臭，对于减少灾害，是必不可少的措施。
作为城市燃气的气源，如干馏煤气、水煤气，油制气，天然气和液化石油气多数含有硫化物，因此其本身都具有臭味。
天然气有时不含有硫化物，一般都要求经过加臭后才进行输配使用。
可燃气体在微生物作用下产生的空气的条件下发酵，并—各种有机物质在隔绝—生物气（沼气）等、主要组分厂催化裂化气中提取。
加工过程中获得。
炼油—从油、气开采或石油—液化石油气的副产气—冶金企业炼铁、炼钢—高炉煤气和转炉煤气气或缓冲气用重油或渣油，作掺混工制成的燃气总称。
采—用石油系原料经热加—油制气压力气化水煤气、发生炉煤气、反应所生产的燃气。
如—煤在高温下与气化剂—气化煤气对煤进行干馏而得到—利用焦炉、炭化炉等—干馏煤气人工燃气—从井下煤层抽出—煤矿矿井气—含石油轻质馏分—凝析气田气来—伴随石油一起开采出—石油伴生气石油气—从气井开采出来—纯天然气气田气天然气6383)()(H C H C第二章燃气生产1．制气原料有哪些？2．煤的元素分析和工业分析3．煤的粘结性和结焦性粘结性——是指煤粉在隔绝空气条件下加热，经过胶质状态生成块状半焦的能力。
燃气输配知识大总结
华燃东北项目部2018年3月份培训资料之二燃气输配知识要点第一章城镇燃气的分类及其性质1.燃气的分类：天然气，人工燃气，液化石油气，生物气（即沼气）。
2.沼气的定义：各种有机物质，在隔绝空气的条件下发酵，在微生物的作用下产生的可燃气体。
沼气组成：60%的甲烷，35%的二氧化碳，少量氢和一氧化碳。
3.天然气的分类方法:按其勘探，开采技术可分为常规天然气和非常规天然气两大类。
常规天然气按照其矿藏特点可分为：气田气，石油伴生气，凝析气田气。
4.液化石油气的主要杂质:液化石油气得主要杂质有：硫分，水分，二烯烃，乙烷和乙烯，残液。
液化石油气组成丙烷，丙烯，丁烷，丁烯。
5.人工煤气分为干馏煤气，气化煤气，油制气，高炉煤气。
6.生物气：各种有机物质在隔绝空气的条件下发酵，在微生物的作用下产生的可燃气体。
7.临界温度：温度不超过某一数值，对气体加压，可以使气体液化，而在该温度以上，无论压力多大，都不能液化，该温度叫做该气体的临界温度，对应的压力叫临界压力。
8.相平衡常数：表示在一定温度下，一定组成的气液平衡系统中某一组分在该温度下的饱和蒸气压与混合液体蒸气压的比值，是一常数。
用k表示。
9.液体的饱和蒸汽压：在一定温度下密闭容中的纯液体及其蒸气处于动态平衡时蒸气所表示的绝对压力。
温度升高，蒸汽压升高。
10露点：饱和蒸汽经冷却或加压，立即处于过饱和状态，当遇到接触面或凝结核便液化成露，这时的温度称为露点。
11.气化潜热：单位质量的液体变成与其处于平衡状态的蒸气所吸收的热量。
12.水化物及其生成条件：在湿气中形成水化物的主要条件是压力及温度。
13.防止水化物的形成或分解已形成的水化物的方法：1）采用降低压力、升高温度、加入可以使水化物分解的反应剂（防冻剂）。
2)脱水，使气体中水分含量降低到不致形成水化物的程度。
14.爆炸极限：可燃气体和空气的混合物遇明火而引起爆炸时的可燃气体浓度范围。
15.人工燃气及天然气中的主要杂质：1、焦油与灰尘<10mg 2、萘冬<50mg夏<100mg 3、硫化物<20mg 4、氨<50mg 5、一氧化碳<10% 6、氧化氮 7、水16. 城市燃气加臭原因：城市燃气时具有一定毒性的爆炸性气体，又是在压力下输送和使用的。
(完整word版)《城市燃气输配》综合复习资料
《城市燃气输配》综合复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧___________的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途或使用对象分类可分为：_______、_________和_________。
3、液化石油气有两个来源，分别是油气田和_______，液化石油气的主要成分是_____。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为_______和___________两大类。
________和________则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的___________和____________。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为____________Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为____________Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为 m3/h。
9、9、调压站的作用半径是指从调压站到平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为________。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有个。
12、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量 Nm3/h。
13、燃气管道的投资费用取决于和。
14、月不均匀系数用来表示，其计算式为，影响居民生活及公共建筑用气月不均匀性的主要因素是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《城市燃气输配》综合复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧___________的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途或使用对象分类可分为：_______、_________和_________。
3、液化石油气有两个来源，分别是油气田和_______，液化石油气的主要成分是_____。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为_______和___________两大类。
________和________则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的___________和____________。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为____________Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为____________Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为m3/h。
9、9、调压站的作用半径是指从调压站到平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为________。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有个。
12、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量Nm3/h。
13、燃气管道的投资费用取决于和。
14、 月不均匀系数用来表示 ，其计算式为 ，影响居民生活及公共建筑用气月不均匀性的主要因素是 。
15、 城市燃气管网系统按照管网压力级制的不同组合形式分类，可分为 、 、 、及 四种。
16、 在绘制燃气管道水力计算图表时，燃气密度按计算。
17、 按照天然气的常规分类，一般可分为四种，分别为 、 、 、 。
18、 已知天然气中各组分的容积成分，其中甲烷80%，乙烷16%，氮气4%，则天然气的相对密度为 。
（注：甲烷密度0.7174kg/Nm 3，乙烷密度1.3553 kg/Nm 3，氮气密度1.2504kg/Nm 3，空气密度1.293 kg/Nm 3）19、 在进行城市燃气管网设计时， 是确定气源、管网和设备通过能力的依据。
二、判断题1、 城市燃气应具有可以察觉的臭味，无臭味或臭味不足的燃气应加臭，有毒燃气中臭剂的最小量应符合下列规定：泄漏到空气中，浓度达到爆炸下限的20％时，应能察觉。
2、 如果气源产量能够根据需用量改变一周内各天的生产工况时，储气容积以计算月最大日燃气供需平衡要求确定，否则应按计算月平均周的燃气供需平衡要求确定。
3、枝状管网中变更某一管段的管径时，不影响管段的流量分配，只导致管道节点压力的改变。
4、不均匀系数法适用于求解室内和庭院燃气管道的计算流量。
5、5、“附加投资偿还年限法”适用于城市配气管网较多方案的技术经济比较。
6、 运动方程中()τρω∂∂项为惯性项，反映了气体流动的不稳定性，()x∂∂2ρω项为对流项。
7、液化石油气减压器属于间接作用式调压器。
8、水煤气是气化煤气，发生炉煤气是干馏煤气。
9、 用户直接与低压管网相连，当低压管网发生事故时，所有用户的供气量都均匀下降。
10、液化石油气是高热值燃气，气化煤气是低热值燃气。
11、用户处压力的最大波动范围就等于管网的计算压力降。
12、4、高、中压管网的每环边长一般宜控制在300~600米。
13、5、在低压城市燃气干管上，应设置分段阀门。
14、6、在单向供气的燃气管道上，放散管应安装在阀门之后。
15、8、气态液化石油气的密度小于空气的密度。
16、城市燃气分配管道的计算流量可采用同时工作系数法确定。
17、地下储气库适合用于平衡日不均匀用气及小时不均匀用气。
18、在专用调压站内，应选用能够关闭严密的单座阀调压器。
19、对某燃气输配系统，方案一总投资费用60万，年运行费用30万；方案二总投资费用90万，年运行费用20万；标准偿还年限6年，则方案二更经济。
20、月不均匀系数的计算方法为各月的用气量与全年平均月用气量的比值。
21、在城市未改建的老区，由于街道狭窄，人口密集，因此只能敷设中压和低压管道。
22、铸铁管的耐腐蚀性优于钢管。
23、当管网的起点压力为定值时，燃具前的最大压力出现在管网负荷最大的情况下。
24、城市燃气输配系统的管径及设备通过能力直接用燃气的年用量来确定。
25、室内和庭院燃气管道的计算流量采用同时工作系数法确定。
26、随燃具数增加，同时工作系数减小。
三、不定项选择题1、燃气输配管道的管材主要使用。
A、钢管B、铸铁管C、PE管D、铅塑复合管2、对于高层建筑的室内燃气管道系统，其特殊问题有。
A、补偿高层建筑的沉降B、克服高程差引起的附加压头的影响C、补偿温差引起的变形D、在用户引入管上设置紧急切断阀。
3、在城市燃气输配管网中，调压器的作用是。
A、降压B、稳压C、增压D、超压放散4、调压站内的安全装置主要有。
A、安全放散阀B、安全切断阀C、监视器装置D、调压器的并联装置5、按照调压器的敏感元件与传动装置的受力元件之间的关系分类，调压器可分为。
A、直接作用式调压器B、间接作用式调压器C、区域调压器D、专用调压器6、调压站的最佳作用半径随的增加而增大。
A、调压站的造价B、低压管网的压力降C、管道造价系数D、低压管网的密度系数。
7、按照用途城市燃气管道可分为。
A、长距离输气管道B、分配管道C、用户引入管D、室内燃气管道8、在确定高、中压管网末端最小压力时，应保证。
A、区域调压站能正常工作并通过用户在高峰时的用气量B、与管网相连的中压引射器的正常工作C、管网的水力可靠性D、低压用户的燃气压力9、年用气量主要取决于。
A、用户的类型B、数量C、用气量指标D、工业与民用供气的比例10、常见的储气设施有。
A、地下储气库B、液态储存C、管道储气D、储气罐储气四、简答题1、简述用户燃具前的压力及其波动范围的影响因素。
2、燃气常用的储存方法有哪些？3、简述储气设施的作用。
4、简述什么是平差计算？5、简述枝状与环状管网的水力计算特点。
6、简答城市燃气管道采用不同压力级制的必要性。
7、在选择城市燃气管网系统时，主要应考虑哪些因素？ 8、附加压头是如何产生的？写出其计算公式。
9、 简述直接式调压器的工作原理。
10、 简述调压站安全装置中监视器装置的工作原理。
11、 什么是环状管网的管网平差计算？五、作图分析题已知：一周内不同时刻供气量及用气量累计值；按其数据绘制成曲线，如图1所示。
横坐标表示一周内小时数，纵坐标表示一周内不同时刻供气量及用气量累计值。
分析：如图所示的一条直线、一条曲线，各自的含义。
作图：根据此数据设计储气罐，则在图上表示出该储气罐所需的有效储气容积。
图1六、计算题 1、如图2所示，已知各管段的途泄流量及节点6的集中负荷（单位：Nm 3/h ），请计算各管段的转输流量及计算流量。
图2DCAB 单位：h 单位：Nm 32、管线A 为与调压站相连的城市燃气分配管道，该管段供气区域的年用气量为800000Nm 3/a ；管线B 为一居民楼供气，该楼居民共40户，其中10户只安装了一台双眼灶，30户分别安装了一台双眼灶和一台热水器，请分别计算两管段的小时计算流量。
其中：月高峰系数2.1K max 1=，日高峰系数 1.1K max 2=，小时高峰系数2.5K max 3=； 双眼灶热负荷23450kJ/h热水器热负荷25590kJ/h煤气低热值17074kJ/m 3燃气用具的同时工作系数见表1。
表1 不同设备类型的同时工作系数3、如图3所示的区域燃气管网，各管段长度如图所示（m ）。
人口密度为600人/公顷，每人每小时的燃气用量为0.06Nm 3，节点⑥上有集中负荷Qs=100 Nm 3/h ，请计算各管段的途泄流量。
图34、某φ219×7的低压燃气钢管，管道长度1000m ，输送燃气流量200 Nm 3/h ，燃气密度0.788 kg/Nm 3，查燃气管道水力计算图表，得到该管线单位管长的压力降为0.2Pa/m （图表显示数据），管道起点压力2000Pa，管道起终点高程差为50 m（终点高于起点，计算中考虑附加压头），局部阻力损失按沿程阻力损失的10%计，请计算该管段的终点压力。
5、已知某城市人口50万，标准状况下燃气低热值取36000KJ/Nm3；气化率为0.9，居民生活用气定额为2500MJ/（人.年）；公共建筑设施标准：托儿所：150人/1000人，旅馆：8床位/1000人，其中托儿所的用气定额取2000MJ/（人.年），旅馆的用气定额取4000 MJ/（人.年）；炼钢的用气定额为7000 MJ/（吨.年），熔铝的用气定额为3200MJ/（吨.年），年产钢2万吨，年产铝1.5万吨，计算整个城市的年用气量。
参考答案一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧稳定状况的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途分类可分为：区域调压器、用户调压器和专用调压器。
3、液化石油气有两个来源，分别是油气田和炼油厂，液化石油气的主要成分是丙烷和丁烷。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为天然气和人工燃气两大类。
液化石油气和生物气则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的华白指数W和燃烧势CP。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为1.016×107 Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为2592 Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为107.5 m3/h。
9、调压站的作用半径是指从调压站到零点平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为100.56 Pa。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有m-1 个。
