HXD3 型电力机车主变压器常见故障分析及处理摘要:主变压器是电力机车的心脏,承担着整车供电的重任,主变压器的正常运行关系到电力机车的行车安全。

本文对电力机车主变压器检修过程中常见故障进行分析并提出解决方案,保证电力机车主变压器检修及运用的安全性和可靠性。

关键词:电力机车、主变压器、故障分析0前言我国铁路发展迅速,大功率电力机车已然成为普速列车和货运机车的主流。

截止2020年底电力机车数量占比全国铁路机车62.7%。

主变压器作为电力机车的核心部件,在检修过程中对故障点分析及处理尤为重要。

1、HXD3机车主变压器结构及原理HXD3型电力机车主变压器,主要由箱体、器身、套管、油箱及附属件组成。

主变压器为全密封结构,采用真空注油方式,通过氮气箱与储油箱之间的管路连接,对变压器运行过程中的油位进行调节,同时起到隔绝空气运用,减缓主变压器油劣化过程。

并采用强迫油循环风冷方式进行主变油冷却。

主变压器器身由铁芯、绕组及绝缘件等组成。

通过原边绕组与次边绕组的变比将从接触网接收的25kV高压电转化为机车各设备运行要求的电压等级,从而为整车提供动力。

2、主变压器检修常见故障及处理2.1低压套管烧损、老化低压套管由树脂伞裙和接线端子组成,树脂伞裙可以增大爬电距离,防止接线端子与变压器箱盖发生放电现象;接线端子为铜镀银材质,通过机车主电路大线与主变流柜连接。

在对主变压器C6修检修过程中,发现低压套管存在烧损现象,故障原因分析及处理如下:1.机车运用晃动及检修过程中拆装导致大线连接处螺栓松动,致使变流柜大线与铜接线端子接触不良,接触电阻变大导致低压套管发热氧化发黑,严重时发生放电、烧损节瘤;同时机车运用中套管表面脏污受潮导致绝缘降低,漏电流增加也会使套管发热老化。

此时需对套管进行清洁,可采用打磨镀银处理,严重者需更换套管,在日常运用中保证安装螺栓紧固到位、力矩符合要求,定期检查可杜绝此类现象。

2)机车运行过程中线路故障,导致电流过大,低压套管发热氧化发黑、烧损节瘤。

hxd3型电力机车常见故障分析与处理

hxd3型电力机车常见故障分析与处理

hxd3型电力机车常见故障分析与处理
HXD3型电力机车常见故障有以下几种:
1. 电机故障:可能是电机绕组烧毁、电枢摩擦、轴承磨损或电机过载等原因导致。

处理方法是更换烧损的绕组、更换摩擦的电枢、更换轴承或重新润滑轴承等。

2. 停车制动故障:可能是制动压力不足、制动片磨损或手制动闸磨损等原因导致。

处理方法是更换制动片或手制动闸、调整制动压力等。

3. 供电系统故障:可能是断路器故障、接触不良或电池电量不足等原因导致。

处理方法是更换故障断路器、检查并清理接触面、更换电池等。

4. 车轮故障:可能是轮胎损坏、轮轴弯曲或轮轴承磨损等原因导致。

处理方法是更换轮胎、轮轴或轴承等。

5. 信号系统故障:可能是信号灯损坏、信号线接错或信号系统故障等原因导致。

处理方法是更换损坏信号灯、更正信号线接错或检修信号系统等。

总之,对于HXD3型电力机车常见的故障,要根据具体情况
采取相应的处理方法,确保机车能够正常运行,确保行车安全。

HXD3型电力机车故障应急处理

HXD3型电力机车故障应急处理

HXD3型电力机车故障应急处理现象一:受电弓升不起故障原因:1.总风缸压力或控制风缸压力低于480Kpa;2.控制电器柜上有关断路器不在正常位置;3.升弓气路有关塞门应不在正常位;4.主断控制器故障。

应急处理:1.检查总风缸压力或控制风缸压力,若风压低于480Kpa,使用辅助压缩机泵风(辅助压缩机泵风按钮SB95在控制电器柜上),当风压达到735Kpa时,辅助压缩机自动停泵。

2.风压正常,检查控制电器柜QA41、AQ42、QA43、QA44、QA45、QA55断路器的位置,应置于正常位,如有跳开现象,检查确认后,重新闭合开关。

3.检查升弓气路有关塞门应在正常位:⑴蓝色钥匙应插入制动装置内的受电弓用的管道切断开关,并处于垂直位;⑵升弓塞门U98(受电弓控制单元上)应置于开放位。

4.检查主断控制器,将其上面的开关置于“停用”位置,如能升起,说明主断控制器故障,换弓维持运行。

现象二:主断合不上原因:1. 总风缸或辅助风缸压力小于650kPa;2. 司机控制器手柄不在“0”位;3. 主断供风塞门U94(受电弓控制单元上)在关闭位;4、两端司机室操纵台上的紧急按钮SA103(104)之一不在弹起位(紧急按钮有按压复位和旋转复位两种);5. 半自动过分相按钮SB67(68)不在正常弹起位;6. 自动过分相装置试验按钮(自复式)不在正常弹起位;7、CI试验开关SA75(电器控制柜上)不在正常位;8、网压表不显示QA1跳开。

应急处理:1.总风缸或辅助风缸压力小于650kPa时,受电弓能升起,主断合不上,使用辅助压缩机继续打风;2.置司机控制器手柄于“0”位;3.置主断供风塞门U94(受电弓控制单元上)在开位。

4.置两端司机室操纵台上的紧急按钮SA103(104)在弹起位(紧急按钮有按压复位和旋转复位两种)。

5.恢复半自动过分相按钮SB67(68)在正常弹起位。

6.恢复自动过分相装置试验按钮(自复式)在正常弹起位。

HXD3型电力机车途中常见故障应急处理(09版)

HXD3型电力机车途中常见故障应急处理(09版)

HXD3型电力机车途中常见故障应急处理一、受电弓故障1、检查空气柜蓝钥匙是否在开放位,应拨不出来。

2、检查好空气柜升弓气路控制风缸风压是否高于600Kpa。

如低于此值应按压一下辅压机按钮SB95(在控制电器柜上),使用辅助压缩机泵风,同时检查U77塞门是否在开放位。

当风压达到735Kpa时,辅助压缩机自动停打。

3、在空气柜检查升弓塞门U98应在开放位。

4、检查升弓阀板上调压阀塞门应在开放位。

5、检查侧墙壁处的主断控制器(快速降弓装置),将上面的开关置断开停用位,如能升弓,说明该装置故障,报活更换或换弓运行。

6、在电器柜检查司机控制自动开关QA43或QA44应在闭合位,断合几次,防止假跳。

7、运行中换弓运行。

二、途中刮弓1、立即断主断降弓停车,迅速关闭控制风缸塞门U77存风,马上向列车调度员报告列车车次、机车号码、刮弓地点、司机姓名等有关内容,并申请停电,做好防溜防护。

2、接到停电命令后,将命令号码、日期、电调姓名、停电起止时间,二人核对后记入手帐。

3、到达停电时间起点后,升前弓并确认升起,确认网压表无显示,闭合主断,确认辅助变流器UA12不能启动,对应辅机不工作,“欠压”灯不灭,然后断闸降弓。

4、在停电时间内穿戴防护用品,将随车接地线固定在机车运行方向左1轴头端盖螺母上,再将随车接地线勾头挂在运行前方网上。

5、取钥匙上大顶,妥善处理故障的受电弓,捆紧绑牢,使其不可由于震动而移位或脱落,并排除接地处所。

6、将工具及受电弓损坏部件带下车顶,各钥匙归位,先在接触网上取下接地线勾头,再从轴头上解下接地线。

7、关闭故障受电弓供风塞门U98,将电器柜内辅助压缩机启动按钮右边的前后弓隔离开关S96置故障位置。

8、再停电时间终点前,申请送电,来电后开放U77塞门,充风试闸,升前弓运行。

三、运行中网压突然降为01、立刻观察是否刮弓,发现刮弓后,立即停车,按刮弓故障应急处理。

2、如未刮弓,马上询问车站,得知停电后,选择平道,远离或越过分相绝缘地点停车。

HXD3C机车故障处理排查方法

HXD3C机车故障处理排查方法

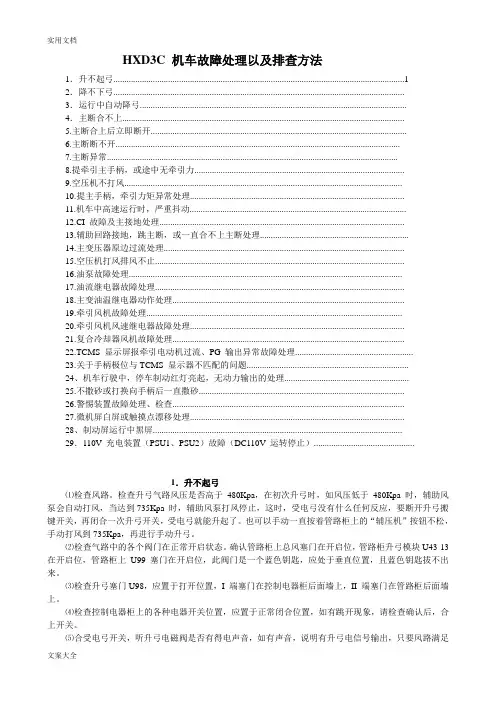

HXD3C 机车故障处理以及排查方法1.升不起弓 (1)2.降不下弓.....................................................................................................................................3.运行中自动降弓..........................................................................................................................4.主断合不上.................................................................................................................................5.主断合上后立即断开.....................................................................................................................6.主断断不开..................................................................................................................................7.主断异常.....................................................................................................................................8.提牵引主手柄,或途中无牵引力................................................................................................9.空压机不打风...............................................................................................................................10.提主手柄,牵引力矩异常处理..................................................................................................11.机车中高速运行时,严重抖动...................................................................................................12.CI 故障及主接地处理................................................................................................................13.辅助回路接地,跳主断,或一直合不上主断处理....................................................................14.主变压器原边过流处理..............................................................................................................15.空压机打风排风不止..................................................................................................................16.油泵故障处理.............................................................................................................................17.油流继电器故障处理..................................................................................................................18.主变油温继电器动作处理..........................................................................................................19.牵引风机故障处理.....................................................................................................................20.牵引风机风速继电器故障处理..................................................................................................21.复合冷却器风机故障处理..........................................................................................................22.TCMS 显示屏报牵引电动机过流、PG 输出异常故障处理......................................................23.关于手柄极位与TCMS 显示器不匹配的问题..........................................................................24、机车行驶中,停车制动红灯亮起,无动力输出的处理.........................................................25.不撒砂或打换向手柄后一直撒砂..............................................................................................26.警惕装置故障处理、检查..........................................................................................................27.微机屏白屏或触摸点漂移处理..................................................................................................28、制动屏运行中黑屏..................................................................................................................29.110V 充电装置(PSU1、PSU2)故障(DC110V 运转停止)..............................................1.升不起弓⑴检查风路。

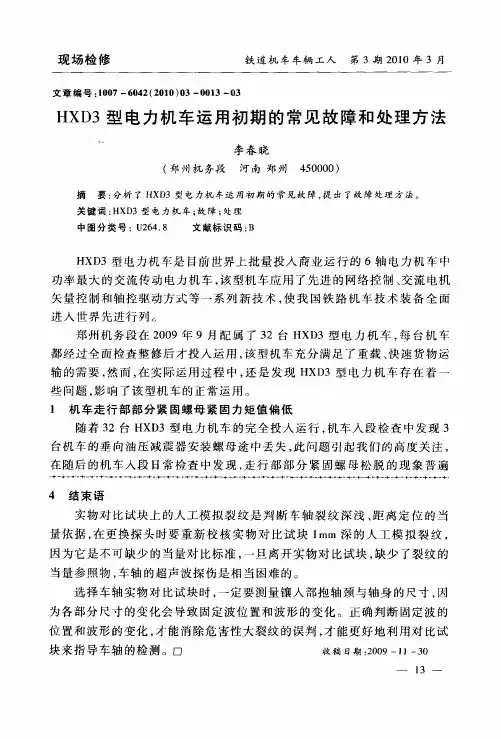

HXD3型电力机车运用初期的常见故障和处理方法
