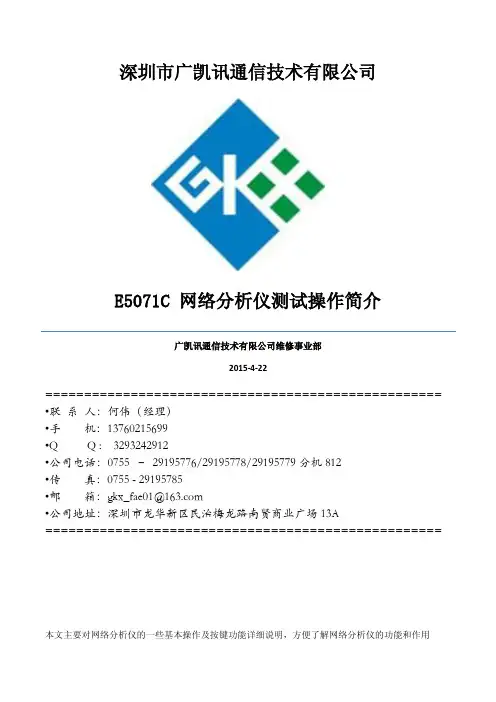

广凯讯ENA系列网分E5071C使用手册

深圳市龙华新区民治梅龙路南贤商业广场 13A
深圳市广凯讯通信技术有限公司
Format: (格式设定) Log Mag: Y 轴以对数形式显示振幅,X 轴显示频率 Phase: Y 轴以对数形式显示相位,X 轴显示频率 Group Delay: Y 轴以对数形式显示群时延,X 轴显 示频率 Smith: 史密斯圆图的格式设置 Polar: 极性图的格式设置 Lin Mag: Y 轴以线性形式显示振幅,X 轴显示频率 SWR: Y 轴显示驻波比,X 轴显示频率 Real: : Y 轴显示实部,X 轴显示频率 Imaginary: : Y 轴显示虚部,X 轴显示频率 Expand Phase: Y 轴显示扩展相位,X 轴显示频率 Positive Phase: Y 轴显示正相位,X 轴显示频率 Sweep Setup: (扫描设定) Power: 打开激励信号输出设置菜单 Power: 设置网络分析仪内部信号源的输出电平 Power Ranges: 选择电平范围 Port Couple: 在现有电平上打开/关闭端口耦合 Port Power: 当端口耦合关闭时设置端口功率 CW Freq: 设置功率扫描的固定频率 RF Out: 开/关激励源的输出 Sweep Time: 设置端口扫描时间 Sweep Delay: 设置扫描延时 Sweep Mode: 选择扫描模式 Points: 设置每次扫描的扫描点数 Sweep Type: 选择扫描类型 Edit Segment Table: 编辑段扫描设置表 Freq Mode: 切换频率设置模式 List IFBW: 在分段表中显示/不显示中频带宽 List Power: 在分段表中显示/不显示功率 List Delay: 在分段表中显示/不显示延时 List Sweep Mode: 在分段表中显示/不显示扫描模式 List Time: 在分段表中显示/不显示扫描时间 Delete: 删除表项 Add: 增加表项 Clear Segment Table: 清除分段表 Export to CSV File: 将限制表格输出以 CSV 文件 格式保存 Import from CSV File: 从 CSV 格式文件中输入限 制表格 Avg: (平滑设定) Averaging Restart: 复位计数器从 1 开始 Avg Factor: 设置均衡因子 Averaging: 开启/关闭平滑功能 Smoothing: 开启/关闭平整功能 IF Bandwidth: 设置中频带宽 Cal: (校验设定) Correction: 开启/关闭错误修正 Calibrate: 校验菜单 Response (Open): 开路响应校验选择菜单 Select Port: 选择端口 Open: 对选定端口进行开路条件下的响应校验(用于 消除响应跟踪误差) Load (Optional): 对选定端口进行负载条件下的隔 离度校验(用于消除方向性误差) Done: 终止校验进程并计算校验系数 Response (Short): 短路响应校验选择菜单 Select Port: 选择端口 Short: 对选定端口进行短路校验(用于消除反射跟 踪误差) Load (Optional): 对选定端口进行负载条件下的隔 离度校验(用于消除方向性误差) Response (Thru): 传输响应校验选择菜单 Thru: 对选定端口进行传输响应校验(用于消除传 输跟踪误差) Isolation (Optional): 对选定端口进行隔离度校 验(用于消除隔离度误差) 1-Port Cal: 单个端口校验菜单 Select Port: 选择端口 Open: 对选定端口进行开路校验 Short: 对选定端口进行短路校验 Load: 对选定端口进行负载校验 Done: 终止校验进程并计算校验系数 2-Port Cal: 双端口校验菜单 Select Ports: 选择端口 Reflection: 反射校验菜单 Transmission: 传输校验菜单 Isolation (Optional): 隔离度校验菜单 Done: 终止校验进程并计算校验系数 ECal: 电子校验菜单 1—Port ECal: 单端口电子校验 2—Port ECal: 双端口电子校验 Thru ECal: 传输电子校验 Isolation: 开启/关闭隔离度校验功能 Characterization: 电子校验特性选择菜单

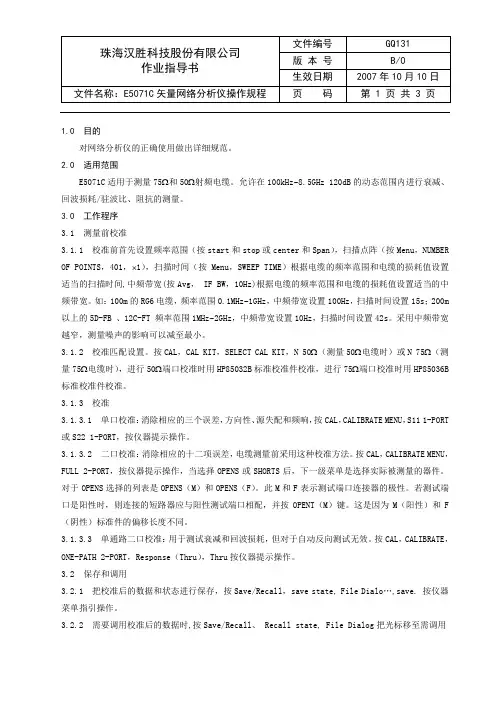

GQ131 E5071C网络分析仪操作规程[1]
![GQ131 E5071C网络分析仪操作规程[1]](https://img.taocdn.com/s3/m/c4dc63b30029bd64783e2c1a.png)
1.0 目的对网络分析仪的正确使用做出详细规范。
2.0 适用范围E5071C适用于测量75Ω和50Ω射频电缆。
允许在100kHz~8.5GHz 120dB的动态范围内进行衰减、回波损耗/驻波比、阻抗的测量。
3.0 工作程序3.1 测量前校准3.1.1 校准前首先设置频率范围(按start和stop或center和Span),扫描点阵(按Menu,NUMBER OF POINTS,401,⨯1),扫描时间(按Menu,SWEEP TIME)根据电缆的频率范围和电缆的损耗值设置适当的扫描时间,中频带宽(按Avg, IF BW,10Hz)根据电缆的频率范围和电缆的损耗值设置适当的中频带宽。
如:100m的RG6电缆,频率范围0.1MHz~1GHz,中频带宽设置100Hz,扫描时间设置15s;200m 以上的5D-FB 、12C-FT 频率范围1MHz~2GHz,中频带宽设置10Hz,扫描时间设置42s。
采用中频带宽越窄,测量噪声的影响可以减至最小。
3.1.2 校准匹配设置。
按CAL,CAL KIT,SELECT CAL KIT,N 50Ω(测量50Ω电缆时)或N 75Ω(测量75Ω电缆时),进行50Ω端口校准时用HP85032B标准校准件校准,进行75Ω端口校准时用HP85036B 标准校准件校准。
3.1.3 校准3.1.3.1 单口校准:消除相应的三个误差,方向性、源失配和频响,按CAL,CALIBRATE MENU,S11 1-PORT 或S22 1-PORT,按仪器提示操作。
3.1.3.2 二口校准:消除相应的十二项误差,电缆测量前采用这种校准方法。
按CAL,CALIBRATE MENU,FULL 2-PORT,按仪器提示操作,当选择OPENS或SHORTS后,下一级菜单是选择实际被测量的器件。
对于OPENS选择的列表是OPENS(M)和OPENS(F)。
此M和F表示测试端口连接器的极性。
若测试端口是阳性时,则连接的短路器应与阳性测试端口相配,并按OPENT(M)键。

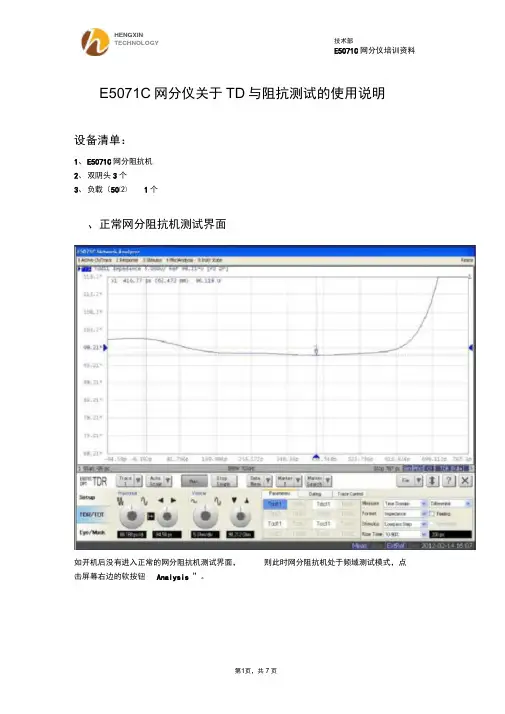

E5071C网分仪关于TDR与阻抗测试的使用说明

HENGXIN技术部TECHNOLOGYE5071C网分仪培训资料E5071C网分仪关于TD与阻抗测试的使用说明设备清单:1、E5071C网分阻抗机2、双阴头3个3、负载(50⑵1个、正常网分阻抗机测试界面如开机后没有进入正常的网分阻抗机测试界面,则此时网分阻抗机处于频域测试模式,点击屏幕右边的软按钮Analysis ”。
HENGXIN TECHNOLOGY技术部E5071C网分仪培训资料在Analysis ”菜单中,将TDR“功能打开—On将提示是否重启以改变改变网分阻抗机的状态,选择Yes”随后将进入正常的阻抗测试界面/设置向导界面HENGXIN技术部TECHN010GVE5071C网分仪培训资料随后将进入正常的阻抗测试界面/设置向导界面双击红色窗口区域,则可进入TDRfc测试界面进行测试技术部E5071C网分仪培训资料、测试/调整曲线进入TDF主测试界面后,阻抗曲线如图所示,我们按住鼠标左键拖拉图示画出方框,有Zoom”菜单显示,点击该Zoo m菜单。
点击Zoom按钮后可以看到阻抗曲线如下图:点击Zoom按钮后可以看到放大后的阻抗曲线可以点击T DR /TDT ”进入波形的调整点击圆形按钮上的左右三角形进行校准面的左右移动点击圆形按钮上的上下三角形进行阻抗曲线的上下移动抗曲线调整,使其合适显示窗口)点击圆形按钮上的缩放图标进行阻抗曲线的垂直方向( Vertical )的缩小/放大 (可以将阻抗曲线更平滑 /崎岖地显示,但并不改变真实的阻抗值)三、显示测试结果1、 显示平均值2、 显示最大/最小值3、 显示每点阻抗值点击圆形按钮上的缩放图标进行阻抗曲线的水平方向( Horizontal )的缩小放大 (可以将阻20 Ohm/dv4、显示平均值先点击Setup,再点击Basic Mode按钮先点击Setup,再点击Basic Mode按钮弹出对话框,选Yes技术部E5071C网分仪培训资料此时便可以方便地使用右侧的热键(这时与平时使用方法相同)如上图左上角所示:Markerl为最大值Max 51.970 Q (具体位置在窗口最右边),Marker 2为最小值Min 47.368 Q (具体位置在窗口中心偏右),也是故障点所在位置Markerl和Marker2为连接器阻抗值,可以明显地看出该连接器阻抗是偏高还是偏低(此图为偏高)。
网络分析仪E5071C帮助文档_基本量测步骤

屏幕区域:元件的名称和功能通道窗口用于显示迹线的窗口。
因为一个通道对应于一个窗口,所以称之为通道窗口。
通道窗口的外框显示为浅灰色时,通道为工作通道(正在为该通道执行设置)。
在下图中,通道 1(上方窗口)为工作通道。
要使通道成为工作通道,请使用“Channel Next”(下一通道)或“Channel Previous”(上一通道)键。
在通道窗口内部单击也可使通道成为工作通道。
通道 1 窗口通道 2 窗口5-1. 通道标题栏可以为每个通道分配标题,并将标题显示在标题栏上。
有关设置通道标题栏的更多信息,请参见为窗口添加标记。
5-2. 迹线名/测量参数此处显示了通道上迹线的名称(Tr1 至 Tr9)及其测量参数。
迹线名右侧的 指示该迹线为工作迹线(正在为该迹线执行设置)。
要使迹线成为工作迹线,请使用“Trace Next”(下一迹线)或“Trace Prev”(上一迹线)键。
单击迹线名所在的线(鼠标指针从 更改为 )也可使迹线成为工作迹线。
5-3. 数据格式此处显示了每条迹线的数据格式。
有关设置数据格式的更多信息,请参见选择数据格式。
5-4. 刻度设置此处显示了每条迹线的刻度设置。
本示例说明“10.00dB/”对应每分度 10 dB。
“Ref 0.000dB”说明参考线的值为0 dB。
有关设置刻度的更多信息,请参见设置刻度。
5-5. 迹线状态区域此处显示了每条迹线的设置。
迹线状态显示分类 [ ] 内的内容 含义误差校正 RO 误差校正:开(开路 (n) 响应校准)RS 误差校正:开(短路 (n) 响应校准)RT 误差校正:开(直通 (n) 响应校准)ER 误差校正:开(增强的响应校准)误差校正:开(1 端口校准)F1F2 误差校正:开(全 2 端口校准/2 端口TRL 校准)F3 误差校正:开(全 3 端口校准/3 端口TRL 校准)F4 误差校正:开(全 4 端口校准/4 端口TRL 校准)打开/关闭迹Nothing 数据迹线:开;存储迹线:关线M 数据迹线:关;存储迹线:开D&M 数据迹线:开;存储迹线:开关 数据迹线:关;存储迹线:关执行数据计算 D+M (D+M&M) 执行 Data+Mem 计算D- M (D- M&M) 执行 Data- Mem 计算存储迹线为“ON”(开)时,请参见() 内的内容D*M (D*M&M) 执行 Data*Mem 计算D/M (D/M&M) 执行 Data/Mem 计算电延迟 Del 为电延迟或相位偏移指定一个非 0(零)的数值。
E5071C网分仪关于负载与导通测试的使用说明

E5071C网分仪关于负载与导通测试的使用说明简介E5071C网分仪是一种高性能的测试仪器,用于测量和分析电路中的信号特性。
本文档将重点介绍E5071C网分仪在负载与导通测试方面的使用说明。
负载测试负载测试是用来确定电路在不同负载条件下的性能表现。
下面是E5071C网分仪进行负载测试的步骤:1. 连接测试设备:将被测试的电路正确连接到网分仪的测试端口。
2. 设置测试参数:在E5071C网分仪的界面上,选择负载测试模式,并指定所需的频率范围和功率级别。
3. 开始测试:按下开始按钮,E5071C网分仪将自动进行测试,并显示测试结果。
4. 分析结果:根据测试结果,评估电路在不同负载下的性能表现。
导通测试导通测试是用来判断电路的通断情况。
下面是E5071C网分仪进行导通测试的步骤:1. 连接测试设备:将被测试的电路正确连接到网分仪的测试端口。
2. 设置测试参数:在E5071C网分仪的界面上,选择导通测试模式,并指定所需的频率范围和功率级别。
3. 开始测试:按下开始按钮,E5071C网分仪将自动进行测试,并显示测试结果。
4. 分析结果:根据测试结果判断电路的通断情况。
注意事项在使用E5071C网分仪进行负载与导通测试时,请注意以下事项:1. 确保测试设备的连接正确且稳定。
2. 在设置测试参数时,确保选择合适的频率范围和功率级别。
3. 检查测试结果,确保结果可靠和准确。
4. 对于高功率测试,注意安全操作,确保不超过设备的额定功率。
5. 在进行测试前,检查设备是否处于适当的工作状态。
总结本文档简要介绍了E5071C网分仪关于负载与导通测试的使用说明。
在进行测试时,请遵循正确的步骤和注意事项,以确保测试结果的准确性和可靠性。
如果有任何疑问或需要进一步帮助,请参考E5071C网分仪的用户手册或联系相关技术支持人员。
E5071C中文版使用说明书.

使用本帮助本联机帮助为 E5071C 网络分析仪提供了可搜索电子格式的用户和编程文档。
本部分介绍此帮助系统的用法。
打开 E5071C 帮助关闭 E5071C 帮助在 PC 中查看 E5071C 帮助切换 E5071C 帮助视图和测量视图 E5071C 帮助导航E5071C 帮助中使用的约定E5071C 联机帮助打开E5071C帮助本联机帮助系统以Microsoft压缩HTML帮助格式(ENA_C_Help.chm提供。
也可以在普通PC 上查看本帮助。
要打开E5071C联机帮助,请使用以下任一方法:按位于输入区的“Help”(帮助键。
在E5071C附带的键盘上按“F1”键。
双击“ENA_C_Help.chm”(位于D:\Agilent\Help。
关闭E5071C帮助要关闭E5071C联机帮助,请单击位于E5071C帮助查看器右上方的。
在PC中查看E5071C帮助可以在普通PC上打开和查看E5071C联机帮助。
帮助文件(ENA_C_Help.chm 位于E5071C 网络分析仪硬盘中,路径为D:\Agilent\Help。
可以从/find/ena下载本联机帮助的最新版本。
切换E5071C帮助视图和测量视图位于输入区的“Focus”(聚焦键,可用于在E5071C测量视图和联机帮助视图之间进行切换。
E5071C帮助导航E5071C联机帮助系统提供了在与使用E5071C网络分析仪相关的信息中导航的多种方法。
本部分介绍E5071C联机帮助的导航系统,其中包含:导航栏快速访问工具栏浏览顺序导航栏导航栏由与“Contents”(目录、“Index”(索引、“Search”(搜索和“Glossary”(术语表相关的选项卡组成。
“Contents”(目录选项卡包含E5071C联机帮助的主导航结构。
“Glossary”(术语表选项卡包含E5071C网络分析仪所涉及重要术语的文字解释。
“Index”(索引选项卡是可用于根据字母编排顺序导航不同主题的附加工具。
网分校准天线阻抗匹配Carlie

Suitable for teaching courseware and reports
Agenda
一、网分校准 Agilent E5071C 二、天线阻抗匹配 2.4G 倒 F 天线 三、JN5168 TX,RX 阻抗匹配
网分校准 Agilent E5071C 1/34
网分校准 Agilent E5071C 14/34
在显示屏的 1-PortCal 界面点击Open,在左侧出现 小勾表示 Open 校准 OK
网分校准 Agilent E5071C 15/34
将校准件的 S口接在测试电缆的另一端
网分校准 Agilent E5071C 16/34
在显示屏的 1-PortCal 界面点击Short,在左侧出现 小勾表示 Short 校准 OK
在 Save/Recall 界面点击RecallState
网分校准 Agilent E5071C 34/34
在 RecallState 界面点击,在弹出的窗口按照之前保存文件的 路径找到并打开保存的状态
Agenda
一、网分校准 Agilent E5071C 二、天线阻抗匹配 2.4G 倒 F 天线 三、JN5168 TX,RX 阻抗匹配
网分校准 Agilent E5071C 28/34
在MeasureOpen界面,选择 Port1,界面中会出现一小段线切 在圆的右侧,延长线校准 OK
网分校准 Agilent E5071C 29/34
9. 保存设置好的状态,按Save/Recall按钮
网分校准 Agilent E5071C 30/34
网络分析仪 Agilent E5071C
网分校准 Agilent E5071C 4/34
E5071C网分仪关于TDR与阻抗测试的使用说明

E5071C网分仪关于TDR与阻抗测试的使用说明
设备清单:
1、E5071C 网分阻抗机
2、双阴头3个
3、负载(50Ω)1个
一、正常网分阻抗机测试界面
如开机后没有进入正常的网分阻抗机测试界面,则此时网分阻抗机处于频域测试模式,点击屏幕右边的软按钮随后将进入正常的阻抗测试界面/设置向导界面
双击红色窗口区域,则可进入TDR主测试界面进行测试
二、测试/调整曲线
进入TDR主测试界面后,阻抗曲线如图所示,我们按住鼠标左键拖拉图示画出方框,有“Zoom”菜单显示,点击该Zoom菜单。
点击Zoom按钮后可以看到阻抗曲线如下图:
点击Zoom按钮后可以看到放大后的阻抗曲线:
可以点击“TDR/TDT”进入波形的调整
点击圆形按钮上的左右三角形进行校准面的左右移动
点击圆形按钮上的上下三角形进行阻抗曲线的上下移动
点击圆形按钮上的缩放图标进行阻抗曲线的水平方向(Horizontal)的缩小放大(可以将阻抗曲线调整,使其合
适显示窗口)
点击圆形按钮上的缩放图标进行阻抗曲线的垂直方向(Vertical )的缩小/放大(可以将阻抗曲线更平滑/崎岖地显示,但并不改变真实的阻抗值)
三、显示测试结果
1、显示平均值
2、显示最大/最小值
3、显示每点阻抗值
4、显示平均值
先点击Setup ,再点击Basic Mode按钮
先点击Setup ,再点击Basic Mode按钮
Marker1
Marker 2
Marker1
添加一个。
E5071C网络分析仪测试方法

E5071C网络分析仪测试方法1.基本设置:首先,将E5071C网络分析仪连接到电源,并确保仪器的正常启动。
然后,确定要测试的电路或网络的连接方式,并确保所有电缆和端口都正确连接。
2.仪器校准:在进行任何测试之前,必须对E5071C进行仪器校准。
校准过程可以通过自动校准程序完成,也可以通过手动校准程序完成。
校准程序将确保仪器能够正确地测量和分析电路或网络的信号。
3.测试准备:在进行具体的测试之前,需要确定测试的频率范围和功率范围,并设置仪器的相关参数。
此外,还需要确定要使用的测试模式和功能,例如S参数测量、功率测量、噪声系数测量等。
4.数据采集:在测试过程中,需要设置所需的测试点,并选择相应的参数进行数据采集。
可以通过手动选择测试点,也可以通过设置自动扫描程序来自动选择测试点。
在采集数据时,可以选择保存数据,以便后续分析和比较。
5.数据分析:在数据采集完成后,可以对采集到的数据进行分析。
可以使用E5071C自带的分析软件进行数据处理和图形显示,也可以将数据导出到其他分析软件进行进一步处理。
利用数据分析,可以得出关于电路或网络性能的定量和定性的结论。
6.结果评估:最后,根据数据分析的结果,可以对电路或网络的性能进行评估。
可以根据所需的指标和规范,对测试结果进行比较和分析,以确定电路或网络是否满足要求。
需要注意的是,E5071C网络分析仪测试方法在不同的应用领域和测试对象上可能会有所差异。
因此,在具体的测试过程中,需要根据实际情况和要求进行相应的调整和定制。
同时,对于不熟悉E5071C网络分析仪的用户来说,还可以参考仪器的使用手册和相关应用指南,以获得更详细和专业的测试方法。
E5071C网分仪关于TDR与阻抗测试的使用说明

E5071C网分仪关于TDR与阻抗测试的使用说明一、TDR测试(时域反射测试)TDR是一种用于检测导线、线路或器件上的反射信号的技术。
借助TDR功能,E5071C网分仪可以测量和分析信号在测试物件或传输线路上的传播和反射特性。
以下是TDR测试的使用步骤:1.确保E5071C网分仪已正确连接到测试物件或传输线路上,并确认线路接口和连接线的质量良好。
2.打开E5071C网分仪,选择正确的测试频率和测试模式。
通常,在TDR测试中,选择时域扫描模式。
3.设置测试参数。
这包括设置测试延迟(测试的起点),测试时间,以及设置滤波器。
根据具体的测试需求,可以根据测试物件的长度和复杂性来调整这些参数。
4.开始测试。
在E5071C网分仪上点击“开始测试”按钮,网分仪将发送电磁波信号到测试物件或传输线路上,并记录反射信号的幅度和时间信息。
5.分析测试结果。
E5071C网分仪将自动生成时域反射图谱,显示反射信号的强度和时间信息。
通过分析反射信号的特性,可以评估测试物件或线路的质量和性能。
6.执行必要的校准和修正。
在TDR测试中,校准非常重要。
通过校准可以消除测试系统和测试线路带来的误差和不确定性。
校准可以采用开路、短路和负载校准等方法。
文件导出等。
根据具体需求,可以将测试结果导出到计算机进行后续分析和处理。
二、阻抗测试阻抗测试是通过测量电路或器件的输入和输出阻抗来评估其性能和匹配性。
E5071C网分仪可以用于高精度的阻抗测试。
以下是阻抗测试的使用步骤:1.确保E5071C网分仪已正确连接到待测电路或器件上,并确认连接线和接口质量良好。
2.打开E5071C网分仪,选择测试频率和测试模式。
通常,在阻抗测试中,选择频域扫描模式。
3.设置测试参数。
包括测试频率范围、扫描步骤和测试功率等。
4.开始测试。
在E5071C网分仪上点击“开始测试”按钮,网分仪将按照设定的测试参数对待测电路或器件进行扫描。
5.分析测试结果。
E5071C网分仪将自动生成阻抗图谱,显示待测电路或器件的输入和输出阻抗。
用网络分析仪 E5071C 测试差分特性阻抗的操作指导书

差分特性阻抗测试操作指导书•内容–测试设备和夹具–SOP1:测试方法1(第一种校准测试方法)–说明1–说明2–SOP2:测试方法2(第二种校准测试方法)1.测试设备1.E5071C带TDR选件2.ECAL电子校准件N4433A3.测试电缆(连接仪器)2.测试夹具1.SFP+测试夹具3.被测电缆1.SFP+电缆•1.设备接电源,开机,预热30分钟•2.按preset复位•3按OK或者按仪器面板上enter•4点击点击点击点击点击点击•5点击点击点击点击点击提示接ECAL•64个端口接ECAL1点击3点击2校准完成后有绿色对勾双击Tr3,设置并校准risetime 阻抗测试条件非常重要!点击TDD11•71.2端口接上治具加上夹具后的曲线点击,测量risetime测量risetime 值1点击选取标准2点击3输入值按OK 1调试输入不同数字直到满足200ps 测试条件设置完成。
输入188时测试值200ps 假设risetime=200ps(20%-80%)调试输入188能满足200ps 的要求2完成后双击TR3此处也可调节刻度,其他步骤中调节也可以,灵活点•82点击点击输入文件名字,方便下次掉档案测试,不需再校准点击save 双击TR1测试前输入并检查是否188ps 非常重要夹具位置开路1去掉沟•9插入被测物被测物阻抗解释比如夹具位是0.6ns.那marker点输2.6ns,阻抗是100.8ohms.那我们给客户写成100.8ohms@1ns(200ps(20%-80%))或者多增加几个marker点,会显得非常专业测试条件1ns哪一位置的阻抗增加marker点,按仪器面板的marker,再输入时间点,按enter也可增加最大最小的marker点1.存储图片2.存储CSV格式数据测试完成请注意另外如果仪器3.4端口接差分,此时可以双击TR5曲线,设置好risetime后,也可测试阻抗•下次测试同一款产品,就直接调取档案即可点击找到档案,点open•关于校准–手册中的校准方法只针对测试阻抗。
网络分析仪E5071C帮助文档_基本量测步骤

网络分析仪E5071C帮助文档_基本量测步骤网络分析仪(Network Analyzer)是一种高频测试仪器,广泛应用于电子、通信等领域。
E5071C是Keysight Technologies公司生产的一款网络分析仪,具有广泛的频率范围和高精度的测量功能。
下面将介绍E5071C基本量测步骤的详细说明。
1.连接测试设备:首先,将待测设备与E5071C网络分析仪进行连接。
通常情况下,待测设备通过合适的电缆与网络分析仪的测试端口相连,确保连接的可靠性和稳定性。
2.设置测试频率范围:在E5071C主界面上,通过菜单栏或者快捷键进入频率设置。
设置测试所需的起始频率和终止频率,并选择合适的测试点数。
确保设置的频率范围涵盖待测设备可能的工作频率。
3. 配置测试参数:在E5071C主界面上,通过菜单栏或者快捷键进入测试参数配置。
可以选择各种不同的测试参数,如S参数(Stability Parameters)、功率增益、噪声系数等。
根据测试对象的不同,选择相应的测试参数进行配置。
4. 启动测试:设置好测试频率范围和测试参数后,点击主界面上的“Start”按钮,开始进行测试。
E5071C会按照设置的频率范围和步进大小,自动进行频率扫描,并将测量数据显示在屏幕上。
5.查看测量结果:测试完成后,可以在E5071C的屏幕上查看测量结果。
通常以图像形式显示,如S参数的幅度和相位等。
可以通过菜单栏或者快捷键进行放大、缩小、移动等操作,以便更清晰地观察测量结果。
6. 分析测量数据:E5071C提供了一些基本的数据分析功能,如标记(Marker)功能、比例(Zoom)功能、平滑(Smoothing)功能等。
这些功能可以帮助用户更精确地分析测量数据,找出其中的规律和问题。
7.导出数据:如果需要将测量的数据保存到计算机或其他设备中,可以通过E5071C的数据导出功能来实现。
通过菜单栏或者快捷键,选择导出数据的格式(如CSV、TXT等),并选择导出的目录和文件名。
什么是TDR?TDR测试过程原理介绍

什么是TDR?TDR测试过程原理介绍Agilent E5071C选件 TDRE5071C-TDR用户界面使工程师可以同时进行时域和频域测量以及灵活地选择设置E5071C-TDR用户界面无需使用额外的码型发生器便可生成仿真眼图;如果需要实时眼图,增加讯号发生器即可完成量测!E5071C有这个功能❈❈看看专业的名词解释☞名词解释:TDR是多个英文单词的缩写,包括:Time-Domain Reflectometry—时域反射技术,一种对反射波进行分析的遥控测量技术,在遥控位置掌握被测量物件的状况;此外,还有,time domain reflectometry(时-空反射测量);time-delay relay (时延继电器); transmit data register(发送数据寄存器)等.最近几年随着多Gbps传输的普及,数字通信标准的比特率也在迅速提升,例如最简单的消费类的USB 3.1的比特率竟然也达到 10Gbps;USB3.2据说要搞到10Gbps;比特率的提高使得在传统数字系统中不曾见过的问题都开始显现了出来;诸如反射和损耗的问题会造成数字信号失真,导致出现误码;另外由于保证器件正确工作的可接受时间裕量不断减少,信号路径上的时序偏差问题变得非常重要。
杂散电容所产生的辐射电磁波和耦合会导致串扰,使器件工作出现错误;随着电路越来越小、越来越紧密,这一问题也就越来越明显;更糟糕的是,电源电压的降低将会导致信噪比降低,使器件的工作更容易受到噪声的影响;尽管这些问题增加了数字电路设计的难度,但是工程设计人员在缩短开发时间上受到的压力丝毫没有减轻,只有不停的学习才能跟上时代的步伐啊!☞TDR的纵轴坐标是阻抗?TDR是从端口给电路输入一个台阶波,可是为何TDR的纵轴单位不是电压而是阻抗呢?是阻抗的话,为什么又能看出上升沿来呢?基于矢量网络分析仪(VNA)的 TDR进行哪些测量?VNA是测量被测件(DUT)频率响应的仪器,测量的时候给被测器件输入一个正弦波激励信号,然后通过计算输入信号与传输信号 (S21)或反射信号(S11)之间的矢量幅度比(图2)得到测量结果; 在测量的频率范围内对输入的信号进行扫描就可以获得被测器件的频率响应特性(图3); 在测量接收机中使用带通滤波器可以把噪声和不需要的信号从测量结果中去掉,提高测量精度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
E5071C网分仪关于TDR与阻抗测试的使用说明
设备清单:
1、E5071C 网分阻抗机
2、双阴头3个
3、负载(50Ω)1个
一、正常网分阻抗机测试界面
如开机后没有进入正常的网分阻抗机测试界面,则此时网分阻抗机处于频域测试模式,点击屏幕右边的软按钮“Analysis”。
在“Analysis”菜单中,将“TDR“功能打开-On
将提示是否重启以改变改变网分阻抗机的状态,选择“Yes”随后将进入正常的阻抗测试界面/设置向导界面
随后将进入正常的阻抗测试界面/设置向导界面
双击红色窗口区域,则可进入TDR主测试界面进行测试
二、测试/调整曲线
进入TDR主测试界面后,阻抗曲线如图所示,我们按住鼠标左键拖拉图示画出方框,有“Zoom”菜单显示,点击该Zoom菜单。
点击Zoom按钮后可以看到阻抗曲线如下图:
点击Zoom按钮后可以看到放大后的阻抗曲线:
可以点击“TDR/TDT”进入波形的调整
点击圆形按钮上的左右三角形进行校准面的左右移动
点击圆形按钮上的上下三角形进行阻抗曲线的上下移动
点击圆形按钮上的缩放图标进行阻抗曲线的水平方向(Horizontal)的缩小放大(可以将阻抗曲线调整,使其合适显示窗口)
点击圆形按钮上的缩放图标进行阻抗曲线的垂直方向(Vertical )的缩小/放大
(可以将阻抗曲线更平滑/崎岖地显示,但并不改变真实的阻抗值)
三、显示测试结果
1、显示平均值
2、显示最大/最小值
3、显示每点阻抗值
4、显示平均值
先点击Setup ,再点击Basic Mode按钮
先点击Setup ,再点击Basic Mode按钮弹出对话框,选Yes
此时便可以方便地使用右侧的热键(这时与平时使用方法相同)
如上图左上角所示:
Marker1 为最大值Max 51.970Ω(具体位置在窗口最右边),
Marker 2为最小值Min 47.368Ω(具体位置在窗口中心偏右),也是故障点所在位置。
Marker1和Marker2为连接器阻抗值,可以明显地看出该连接器阻抗是偏高还是偏低(此图为偏高)。
显示每点阻抗值:
添加一个Marker,显示的即是曲线上每点的阻抗值。
技术部2013-05-06。
