plc位彩灯循环控制
PLC技术及应用(FX2N系列)——循环彩灯控制
图2.11.13 位移动指令示意图
三菱FX2N系列PLC的功能指令（一）
（二）传送指令功能说明
3、取反传送指令CML
取反传送指 令 P
D
操作数
程序步
FNC14 CML CML（P ）
CML CML(P) 5步 (D)CML (D)CML(P)9步
4、成批传送指令BMOV
成批传送指令 P 操作数 程序步
三菱FX2N系列PLC的功能指令（一）
（二）传送指令功能说明 1.传送指令MOV
传送指令 P D FNC12 MOV MOV（P） 操作数 程序步 MOV MOV(P) 5步 (D)MOV (D)MOV(P)9步
指令格式：FNC12 MOV [S] [D] FNC12 MOVP [S] [D] FNC12 DMOV [S] [D] FNC12 DMOVP [S] [D] 指令功能： MOV是16位的数据传送指令，将源操作数[S]中的数据传送到目标操 作数[D]中。 DMOV是32位的数据传送指令，将源操作数[S][S+1]中的数据传送 到目标操作数[D][D+1]中。 源操作数范围：K，H，KnX，KnY，KnM，KnS，T，C，D，V，Z。 目标操作数范围：KnY，KnM，KnS，T，C，D，V，Z。
三菱FX2N系列PLC的功能指令（一）
（二）传送指令功能说明
2.位移动指令SMOV 【例2.11.4】 SMOV指令应用
指令说明： 如图2.10.12所示。当X000为ON 时，执行SMOV指令。 先将D1中16位二进制数转换成 BCD码（假设是1234），D2中的内容 是BCD码5678。 然后将D1中第四位1（K=4）开 始的共2位（K2）BCD码，即1和2， 移到D2的第3位（K=3）开始的第3位 和第2位（K=2）的BCD码位置上去， D2原来第3位和第2位上的BCD码67被 12所取代，原来第4位和第1位的58不 变，D2的内容变为5128，再自动转换 成十六位二进制数。 数据位移动的示意图如图2.11.13 所示。
毕业设计--彩灯循环点亮的PLC控制
北京工业职业技术学院机电系毕业论文彩灯循环点亮的PLC控制计：论文10 页插图3幅论文完成日期：2010-5-14评阅人：指导教师：周凤颖答辩委员会主任：摘要随着人们生活水平的提高，环境的不断改善和美化，在许多场合可以看到很多彩色的霓虹灯。
特别是当今充满竞争的时代，各地政府为吸引游客和投资者，在城市的沿街、沿道、沿河、沿线等地用霓虹灯造景，实施"亮化工程"，以美化环境、树立城市形象。
由于LED彩灯克服了传统霓虹灯投资大，制作工艺复杂，使用玻璃管、高压电源及惰性气体等诸多不便，同时解决了耗电高、造价高，使用寿命短的不足，因此得到了广泛的应用。
越来越多的商家开始关注这块商机无限的市场，竞相制作生产。
但是目前市场上各种式样的LED彩灯多半是采用全硬件电路实现，电路结构复杂、功能单一，这样一旦制成成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。
同时这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。
此外从功能上来看，亮灯模式少而且样式单调，缺乏用户可操作性，影响亮灯效果。
因此有必要对现有的彩灯控制器进行改进。
目录一、概述 (4)二、硬件设求 (4)1、控制要求 (4)2.熟练掌握PLC 的外部接线 (5)三、系统设计 (5)1、不规则时钟信号发生器 (5)2、计数器和译码器电路 (6)3、开关电路 (7)4、总结 (8)四、系统调试： (9)五、设计心得 (9)六、结论 (10)一、概述：随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已扩展到所有的控制领域。
现代社会要求制造业对市场需求迅速的反应，生产出小批量、多品种、多规格、低成本和高质量的产品。
为了满足这一需求，生产设备的控制系统必须具有极高的灵活性和可靠性，可编程控制器就顺应而生。
利用PLC可编程控制器，三菱FX2N-48MR可编程控制器进行彩灯循环点亮的PLC控制的编程。

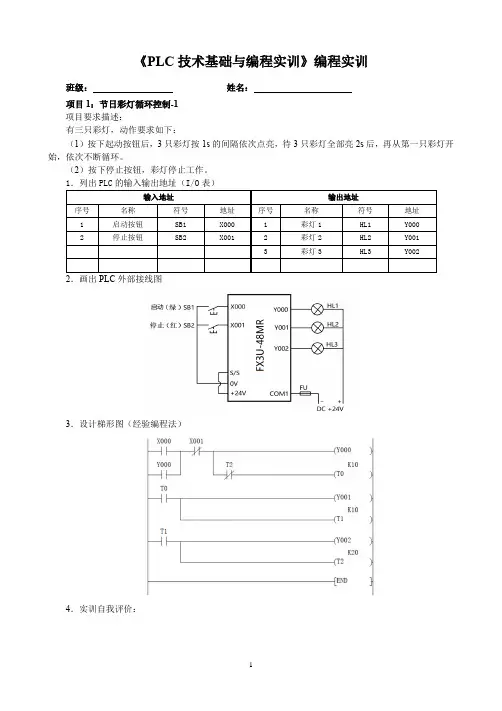

项目1：节日彩灯循环控制-1
《PLC技术基础与编程实训》编程实训
班级：姓名：
项目1：节日彩灯循环控制-1
项目要求描述：
有三只彩灯，动作要求如下：
（1）按下起动按钮后，3只彩灯按1s的间隔依次点亮，待3只彩灯全部亮2s后，再从第一只彩灯开始，依次不断循环。
（2）按下停止按钮，彩灯停止工作。
1．列出PLC的输入输出地址（I/O表）
3．设计梯形图（经验编程法）
4．实训自我评价：
【拓展练习】：项目要求描述：
在上题中，增加1只彩灯，共有四个彩灯，动作要求如下：
（1）按下起动按钮后，4只彩灯按1s的间隔依次点亮，待4只彩灯全部亮2s后，再从第一只彩灯开始，依次不断循环。
（2）按下停止按钮，彩灯停止工作。
1．列出PLC的输入输出地址（I/O表）
3．设计梯形图（经验编程法）
4．实训自我评价：。
毕业设计--彩灯循环点亮的PLC控制
北京工业职业技术学院机电系毕业论文彩灯循环点亮的PLC控制计：论文10 页插图3幅论文完成日期：2010-5-14评阅人：指导教师：***答辩委员会主任：摘要随着人们生活水平的提高，环境的不断改善和美化，在许多场合可以看到很多彩色的霓虹灯。
特别是当今充满竞争的时代，各地政府为吸引游客和投资者，在城市的沿街、沿道、沿河、沿线等地用霓虹灯造景，实施"亮化工程"，以美化环境、树立城市形象。
由于LED彩灯克服了传统霓虹灯投资大，制作工艺复杂，使用玻璃管、高压电源及惰性气体等诸多不便，同时解决了耗电高、造价高，使用寿命短的不足，因此得到了广泛的应用。
越来越多的商家开始关注这块商机无限的市场，竞相制作生产。
但是目前市场上各种式样的LED彩灯多半是采用全硬件电路实现，电路结构复杂、功能单一，这样一旦制成成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。
同时这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。
此外从功能上来看，亮灯模式少而且样式单调，缺乏用户可操作性，影响亮灯效果。
因此有必要对现有的彩灯控制器进行改进。
目录一、概述 (4)二、硬件设求 (4)1、控制要求 (4)2.熟练掌握PLC 的外部接线 (5)三、系统设计 (5)1、不规则时钟信号发生器 (5)2、计数器和译码器电路 (6)3、开关电路 (7)4、总结 (8)四、系统调试： (9)五、设计心得 (9)六、结论 (10)一、概述：随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已扩展到所有的控制领域。
现代社会要求制造业对市场需求迅速的反应，生产出小批量、多品种、多规格、低成本和高质量的产品。
为了满足这一需求，生产设备的控制系统必须具有极高的灵活性和可靠性，可编程控制器就顺应而生。
利用PLC可编程控制器，三菱FX2N-48MR可编程控制器进行彩灯循环点亮的PLC控制的编程。
项目16 彩灯循环点亮PLC控制
项目描述 设计一个用PLC控制8盏彩灯（HL1～HL8）循环
点亮的系统，控制要求如下： 按下启动按钮SB1，彩灯以1s间隔从HL1开始正序轮 流点亮，当HL8点亮后，停2s，然后从HL8开始以1s 间隔反序轮流点亮，当HL1点亮后，停2s，从HL1开 始以1s间隔依次点亮至8个彩灯全亮，停2s，在从 HL8开始以1s间隔依次熄灭，停2s，重复上述过程 ，直到按下停止按钮SB2时停止工作。
实训器材
序号 符号
1 PLC
2
HL
3
QF
4
SB
5
FU
实训设备材料表
设备名称
型号、规格
可编程控制器
FX2N-48MR-001
彩灯
AD16-22 AC220V
空气开关
47-10/1P
按钮
LA39-11
熔断器
RT18-32/2A
单位 数量 备注
台
1
个
8
个
1
个
2
个
1
项目分析 PLC中基本指令和步进指令主要用于逻辑处理
点
312点
7488点
256点
说明：（1）通用型可通过设定参数变为停电保持型；（2）停电保持型可通过设定参 数变为非停电保持用（即通用型）；（3）停电保持专用通过设定参数无法变为非停电 保持用；（4）通过参数设定，可将D1000～D7999设定为文件寄存器使用。
项目实施
【任务一】：学习相关知识 活动3：学习编程元件——变址寄存器V、Z
plc8位彩灯循环控制
离散（中 等）
9
12
HSC0 CV=PV
10
27
HSC0方向改变
11
28
HSC0外部复位
12
13
HSC1 CV=PV
13
14
HSC1方向改变
14
15
HSC1外部复位
15
16
HSC2 CV=PV
16
17
HSC2方向改变
17
18
HSC2外部复位
18
Page 14
精选课件
二、相关知识
2．中断程序
（2）中断事件与中断指令。 ① 中断事件。
2
定时器T96 CT=PT中断
3
精选课件
二、相关知识
（三）S7-200 CPU控 制程序的构成
2．中断程序
（2）中断事件与中断指令。
② 中断指令
梯形图 RETI ENI DISI ATCH DTCH
CLR_EVNT
语句表 CRETI
ENI DISI ATCH INT,EVNT DTCH EVNT CEVNT EVNT
上升沿，I0.0 上升沿，I0.1 上升沿，I0.2 上升沿，I0.3 下降沿，I0.0 下降沿，I0.1 下降沿，I0.2 下降沿，I精0.选3 课件 HSC0 CV=PV
优先级分组
离散（中 等）
按组排列的优 先级 0 1 2 3 4 5 6 7 8 9 10
19
PTO 0脉冲输出完成中断
0
20
Page 11
精选课件
二、相关知识
（三）S7-200 CPU控 制程序的构成
2．中断程序
（2）中断事件与中断指令。 ① 中断事件。
毕业设计--彩灯循环点亮的PLC控制
北京工业职业技术学院机电系毕业论文彩灯循环点亮的PLC控制计：论文10 页插图3幅论文完成日期：2010-5-14评阅人：指导教师：***答辩委员会主任：摘要随着人们生活水平的提高，环境的不断改善和美化，在许多场合可以看到很多彩色的霓虹灯。
特别是当今充满竞争的时代，各地政府为吸引游客和投资者，在城市的沿街、沿道、沿河、沿线等地用霓虹灯造景，实施"亮化工程"，以美化环境、树立城市形象。
由于LED彩灯克服了传统霓虹灯投资大，制作工艺复杂，使用玻璃管、高压电源及惰性气体等诸多不便，同时解决了耗电高、造价高，使用寿命短的不足，因此得到了广泛的应用。
越来越多的商家开始关注这块商机无限的市场，竞相制作生产。
但是目前市场上各种式样的LED彩灯多半是采用全硬件电路实现，电路结构复杂、功能单一，这样一旦制成成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。
同时这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。
此外从功能上来看，亮灯模式少而且样式单调，缺乏用户可操作性，影响亮灯效果。
因此有必要对现有的彩灯控制器进行改进。
目录一、概述 (4)二、硬件设求 (4)1、控制要求 (4)2.熟练掌握PLC 的外部接线 (5)三、系统设计 (5)1、不规则时钟信号发生器 (5)2、计数器和译码器电路 (6)3、开关电路 (7)4、总结 (8)四、系统调试： (9)五、设计心得 (9)六、结论 (10)一、概述：随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已扩展到所有的控制领域。
现代社会要求制造业对市场需求迅速的反应，生产出小批量、多品种、多规格、低成本和高质量的产品。
为了满足这一需求，生产设备的控制系统必须具有极高的灵活性和可靠性，可编程控制器就顺应而生。
利用PLC可编程控制器，三菱FX2N-48MR可编程控制器进行彩灯循环点亮的PLC控制的编程。
【精编完整版】基于PLC设计的彩灯循环_毕业论文论文
【精编完整版】基于PLC设计的彩灯循环_毕业论文论文专科课程设计（论文）设计题目：基于PLC设计的彩灯循环系部：电气工程系专业：电气工程及其自动化班级：电气自动化111302摘要可编程控制器是60年代末在美国首先出现的，当时叫可编程逻辑控制器PLC（ProgrammableLogicController），目的是用来取代继电器。
以执行逻辑判断、计时、计数等顺序控制功能。
提出PLC概念的是美国通用汽车公司。
PLC 的基本设计思想是把计算机功能完善、灵活、通用等优点和继电器控制系统的简单易懂、操作方便、价格便宜等优点结合起来，控制器的硬件是标准的、通用的。
根据实际应用对象，将控制内容编成软件写入控制器的用户程序存储器内,使控制器和被控对象连接方便。
70年代中期以后，PLC已广泛地使用微处理器作为中央处理器，输入输出模块和外围电路也都采用了中、大规模甚至超大规模的集成电路，这时的PLC 已不再是仅有逻辑(Logic)判断功能，还同时具有数据处理、PID调节和数据通信功能。
国际电工委员会(IEC)颁布的可编程控制器标准草案中对可编程控制器作了如下的定义：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
它采用了可编程序的存储器，用来在其内部存储执行逻辑运算，顺序控制、定时、计数和算术运算等操作的指令，并通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。
可编程控制器及其有关外围设备，易于与工业控制系统联成一个整体，易于扩充其功能的设计。
可编程控制器对用户来说，是一种无触点设备，改变程序即可改变生产工艺。
目前，可编程控制器已成为工厂自动化的强有力工具，得到了广泛的普及推广应用。
可编程控制器是面向用户的专用工业控制计算机，具有许多明显的特点。
①可靠性高，抗干扰能力强；②编程直观、简单；③适应性好；④功能完善，接口功能强。
\ＡｂｓｔｒａｃｔPlc Introduction Programmable controller is the first in the late 1960s in the United States, then called Plc programmable logic controller(ProgrammableLogicController) is used to replace relays. For the implementation of the logical judgement, timing, sequence number, and other control functions. The concept is presented Plc General Motors Corporation. Plc and the basic design is the computer functional improvements, flexible, generic and other advantages and relay control system simple and easy to operate, such as the advantages of cheap prices combined controller of target software in order to control the content of the user procedures memory controller, the controller and connecting the accused convenient target. In the mid-1970s, the Plc widely used as a central processing unit microprocessor, import export module and the external circuits are used, large-scale integrated circuits even when the Plc is no longer the only logical (IC) judgement functions also (IEC) standards promulgated programmable controller for programmable controller draft made the following definition : programmable controller is a digital electronic computers operating system, specifically for applications in the industrial design environment. It used programmable memory, used to implement logic in their internalstorage operations, sequence control, timing, counting and arithmetic operations, such as operating instructions, and through digital and analog input and output, the control of various types of machinery or production processes.Programmable controller and related peripherals, and industrial control systems easily linked to form a whole, to expand its functional design. Programmable controller for the user, is a non-contact equipment, the procedures can be changed to change production processes. The programmable controller , widely popular replication.Programmable controller is user-oriented industries dedicated control computer, with many distinctive features.First, ，重量小于150g耗仅数瓦。
plc位彩灯循环控制
1
时钟
复位
2
时钟
复位
启动
3
带外部方向输入信号的单相加/ 减计数器
时钟
方向
4
时钟
方向
复位
5
时钟
方向
复位
启动
6
带加减计数时钟脉冲输入的双相计数器
加时钟
减时钟
7
加时钟
减时钟
复位
8
加时钟
减时钟
复位
启动
9
A/ B相正交计数器
A相时钟
B相时钟
10
A相时钟
B相时钟
复位
11
A相时钟
B相时钟
复位
启动
（六）高速计数器与高速脉冲输出指令
（一）功能指令概述
二、相关知识
（二）功能指令的形式
二、相关知识
的控制程序由主程序OB1、子程序和中断程序组成。
（三）S7-200 CPU控制程序的构成
二、相关知识
S7-200 CPU 1．子程序
（1）子程序的作用。子程序常用于需要多次反复执行相同任务的地方，只需要写一次子程序，其他程序在需要的时候调用，而无需重写该程序。子程序的调用是有条件的，未调用时不会执行子程序中的指令，因此使用子程序可以减少扫描时间。
（三）S7-200 CPU控制程序的构成
二、相关知识
1．子程序
（2）子程序的创建。
在“编辑”菜单中选择“插入”→“子程序”命令，或在程序编辑器视窗中单击鼠标右键，从弹出的菜单中选择“插入”→“子程序”命令，程序编辑器将从原来的POU显示进入新的子程序。用鼠标右键单击指令树中的子程序或中断程序的图标，在弹出的菜单中选择“重新命名”命令，可以修改名称。
基于PLC的循环彩灯控制设计
：课程设计说明书基于 PLC 的循环彩灯控制设计系（院）名称： 电力工程系专业班级：供用电技术学生姓名：学号：指导教师：2010 年 10 月 21 日：目录摘要、关键词……………………………………………………………………1 引言…………………………………………………………………………………4 第 1 章 PLC 的定义及发展 …………………………………………11.1 PLC 的定义………………………………………………1 1.2 PLC 的的发展历程………………………………………………2 1.3 PLC 的特点………………………………………………2第 2 章 系统分配 …………………………………32.1 硬件分配图 …………………………………………3 2.2 I/O 地址分配图………………………………………………4第 3 章 方案设计………………………………………………43.1 顺序工程图 ……………………………………………4 3.1.1 顺亮顺灭……………………………………………5 3.1.2 两边到中间亮.灭 重复一次 ……………………………6 3.1.3 逆亮顺灭……………………………7 3.2 程序运行步骤………………………………………………8第 4 章 总结……………………………………8基于 PLC 的循环彩灯控制设计摘要：随着科学技术的进步，PLC 对人们影响越来越广，PLC 的发展致使工业、 农业、科技和国防等领域以及人们的社会生活发生了令人瞩目的变革。
本课程 设计是要设计与实现彩灯循环 PLC 控制电路 关键词：PLC LED 梯形图 循环控制引言可编程控制器是集微电子技术、计算机技术、信息处理技术于一体的。
它以 其应用范围广，寿命长，工作稳定可靠等优点而成为众多显示媒体的理想选择。
同时也可广泛应用到车站、宾馆、新闻、证券、广告以及交通运输等许多行业。
目前大多数的可编程控制器系统。
PLC控制三色灯循环点亮电路设计
三菱FX2N系列PLC基本指令的应用
PLC控制三色灯循环点亮电路设计 二、相关软元件 1、计数器（C0～C255） 计数器是PLC内部重要部件，它是在执行扫描操作时对内部元件X、Y、M、S 、T、C的信号进行计数。计数器用来记录脉冲个数，计数端每来一个脉冲计数 值加1（或减1），当计数值与设定值相等时，计数器触点动作。计数器的常开 、常闭触点可以无限使用。FX2N系列的计数器可分为16位递加计数器、32位双 向计数器和高速计数器。 （1）16位递加计数器 16位递加计数器的设定值在K1～K32767之间，分为16位通用递加计数器
3、PLC程序设计 PLC控制三色灯循环点亮控制电路的梯形图和指令语句表如下所示：
2021/8/7
三菱FX2N系列PLC基本指令的应用
PLC控制三色灯循环点亮电路设计
序号 0 1 2 3 4 5 6 7 8
操作码 LD OR OR ANI ANI OUT OUT LD OR
操作数 X000 Y000 T2 X001 Y001 Y000 T0 K30 T0 Y001
（1）通用数据寄存器 通用数据寄存器为D0～D199，共200点。只要不改写，已写入的数据不 会变化。当PLC由运行到停止时，该类寄存器的数据均为零。但是当特殊辅助 继电器M8033已被驱动，PLC由运行转为停止时，数据可以保持。 （2）停电保持用寄存器
停电保持用寄存器为D200～D511共312点，或D200～D999共800点（由PLC的具 体型号确定。
（2）32位双向计数器 32位双向计数器的设定值在-2147483648～2147483647之间。其中，C200 ～C219共20点，为通用型计数器；C220～C234共1三菱FX2N系列PLC基本指令的应用
项目 彩灯循环点亮PLC控制

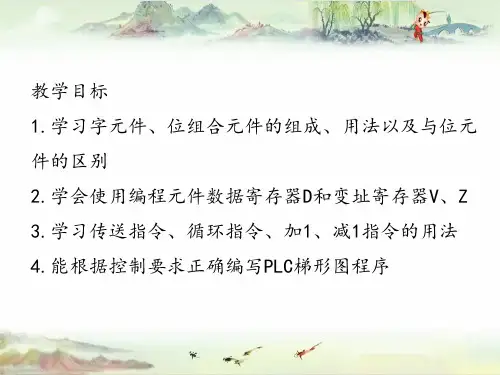

项目16 彩灯循环点亮PLC控制【课题名称】彩灯循环点亮PLC控制【课时安排】8课时（360分钟）【教学目标】1.学习字元件、位组合元件的组成、用法以及与位元件的区别2.学会使用编程元件数据寄存器D和变址寄存器V、Z3.学习功能指令的基础知识4.学习传送指令、循环指令、加1、减1指令的用法5.根据控制要求正确编写PLC梯形图程序【教学重点】1.字元件、位组合元件的组成、用法2.编程元件数据寄存器D分类、编号和变址寄存器V、Z的编号和用法3.功能指令的格式、数据长度、执行形式和操作数4.传送指令、循环指令、加1、减1指令的格式、用法【教学难点】1.位组合元件表示的编号、用法2.变址寄存器V、Z在的用法3.循环指令的执行过程和进位标志位的使用4.使用功能指令编写梯形图程序【关键点】1.位组合元件、数据寄存器D、变址寄存器的编号、用法2.功能指令的格式、数据长度、执行形式和操作数3.传送指令、循环指令、加1、减1指令的用法4.功能指令编程【教学方法】讲授法、讨论法、小组合作、自主探究学习、项目教学法、操作练习【教具资源】计算机、PLC、常用低压电器、彩灯、万用表、导线、三菱FX系列PLC硬件手册、编程手册电子稿、任务指导书等【教学过程】一、项目分析教师活动：教师使用课件展示项目控制要求，分析程序设计思路，指出本项目可以用前面所学的“经验法”和“顺控法”编程，而在此将学习的是使用功能指令编写梯形图程序。
学生活动：学生理解项目的控制要求，明确本项目将使用循环移位、传送、加1、减1等指令实现。
二、项目实施任务一学习相关知识教师活动1：教师使用课件，讲解字元件、位组合元件的基本知识，特别是位组合元件的表示形式及表示数据的位数，帮助学生理解位元件和位组合元件的区别。
学生活动1：学生在教师的指导下，使用手册学习字元件、位组合元件的基本知识。
正确理解位组合元件的表示形式、表示数据的位数及与位元件的区别。
教师活动2：教师指导学生借助于手册学习数据寄存器、变址寄存器的分类、编号及应用。
PLC第二篇 任务10 PLC控制循环彩灯
D8000～D8255
V/Z
监控PLC的运 行状态。
通常用来修改元 件的地址编号。 V和Z都是16位 寄存器，可以进 行数据读写操作 。
PLC技术应用
任务实施
（一）确定I/O分配表示
输入（I） 设备 起动按钮SB1 停止按钮SB2
端口编号 X1 X2
PLC技术应用
任务准备
2. SFTL位左移指令
SFTL位左移指令的要素。SFTL位左移指令目标操作数[D.]为首地址的n1位元 件。组合中的数据左移n2位，其低n2位溢出，而高n2位由源操作数S(·)为首地址的 n2位数据移入替代。指令表要素见表所示。
SFTL位左移指令表
PLC技术应用
PLC技术应用
篇幅名称： 第二篇 基础应用篇
任 务10 ：PLC控制循环彩灯
PLC技术应用
任 务 目 标
1.掌握PLC的SFTR（P）、SFTL（P）等位移 指令的应用； 2.掌握PLC的编程元件D的使用；
3.掌握PLC编程的基本方法和技巧； 4.掌握循环彩灯PLC外部接线及操作； 4.应用PLC技术实现对循环彩灯控制。
输出（O）
设备
端口编号
某
Y10
某
Y11
五
Y12
星
Y13
级
Y14
大
Y15
酒
Y16
店
Y17
PLC技术应用
（二）画出PLC的外部接线图
PLC技术应用
（三）按照接线图完成接线。
连接PLC的输入、输出端元件和地线。注意不能带电操作。实物模拟图， 如图所示。
D1(·)～D2(·)指定区间的所有软件，其中D1(·)指定的元件号≦D2(·) 指定的元件 号，且D1(·)和D2(·)指定的元件类型必须相同。
项目16 彩灯循环点亮PLC控制
项目实施
【任务四】：编写梯形图程序，写出指令表 活动1：程序设计
项目实施
【任务四】：编写梯形图程序，写出指令表 活动2：写出指令表 活动3：程序分析
项目实施
【任务五】：输入程序 活动1：启动编程软件GX Developer 活动2：创建新工程 活动3：梯形图程序输入 活动4：梯形图程序的转换 活动5：工程保存 活动6：程序写入
实训器材
序号 符号
1 PLC
2
HL
3
QF
4
SB
5
FU
实训设备材料表
设备名称
型号、规格
可编程控制器
FX2N-48MR-001
彩灯
AD16-22 AC220V
空气开关
DZ47-10/1P
按钮
LA39-11
熔断器
RT18-32/2A
单位 数量 备注
台
1
个
8
个
1
个
2
个
1
项目分析 PLC中基本指令和步进指令主要用于逻辑处理
设备名称
输出端子编号
启动按钮SB1
X000
彩灯HL1～HL8 Y000～Y007
停止按钮SB2
X001
项目实施
【任务三】：画出外部接线图，并进行接线 活动1：画出外部接线图 活动2：学生根据外部接线图，完成接线。
【要求】：顺时 针圈接线鼻子， 不能有毛刺，一 个接线柱最多压 两根线，露铜不 能太长。
，但在工业自动化控制系统中许多场合需要进行数 据处理，因此在现代PLC中引入了功能指令（也称 为应用指令）。功能指令主要用于数据传送与比较 、运算、变换、程序控制等。
本次实训将使用循环移位、传送、加1、减1等 指令实现八个彩灯的移位控制。
5组彩灯相邻彩灯依次闪亮的PLC控制程序
5组彩灯相邻彩灯依次闪亮的PLC控制程序控制程序最近看到一个题，是关于彩灯依次闪亮的，要求如下：设计一个由 5个灯组成的彩灯组。
按下启动按钮之后，相邻的两个彩灯两两同时点亮和熄灭，不断循环。
每组点亮的时间为 5秒。
按下停止按钮之后，所有彩灯立刻熄灭。
要求：（ 1）将 5个灯泡通过继电器同 PLC相连接。
（ 2）连接好启动和停止开关于是心血来潮编程试了一下，彩灯闪亮第一感觉是用移位语句，但是好久没用，竟然不知其用法了，还好立即查了一下使用手册，编好后试了一试，竟然通过了。
然后又用传统的置位、复位方法，又改写了一段程序，也通过了，现记录如下。
程序为本人原创，因为在百度里至今(08/23/2012)还搜不到这题答案，供参考，嘿嘿！PLC选用三菱FX2N，输入点为：X0启动，X1停止输出点为：Y0-Y4对应5盏灯程序见后，顺便记一下SFT指令的用法。
------------------------------------------------------------------------------------------------------------指令的用法SFT指令的用法SFTR，SFTL：连续执行型指令，SFTRP，SFTLP：脉冲执行型指令位右移SFTR与位左移SFTL指令编程方式如下：SFTRP M0 M20 K16 K4SFTLP M0 M20 K16 K4*M0：源位元件起始地址，只能是位元件（X，Y，M，S）*M20：目标位元件起始地址，只能是位元件（Y，M，S）*K16：目标位元件个数，只能是数值*K4：移动的个数，只能是数值实例：假设M0=ON，M1=ON，M2=OFF，M3=ON，M20---M23都为ON，M24---M27都为OFF，M28---M31都为ON，M32---M35都为OFFSFTRP M0 M20 K16 K4（M20---M35以四个位为单位向右移动，M20---M23溢出） 执行的结果为：M20---M23都为OFF，M24---M27都为ON，M28---M31都为OFF，M32=ON（等于M0），M33=ON（等于M1），M34=OFF（等于M2），M35=ON（等于M3）SFTLP M0 M20 K16 K4（M20---M35以四个位为单位向左移动，M32---M35溢出） 执行的结果为：M20=ON（等于M0），M21=ON（等于M1），M22=OFF（等于M2），M23=ON（等于M3）,M24---M27都为ON，M28---M31都为OFF，M32---M35都为ON------------------------------------------------------------------------Frankzhang原创文章 /frankzhang_gz/home 5盏彩灯相邻2盏灯依次闪亮PLC程序方法一：SFT指令。
