室内设计工程图画法样本
室内设计制图基础(平面、顶面、立面)
室内设计平面图:
1、平面图的主要内容
平面图主要表示建筑的墙、柱、门、窗洞口的位置和门的开 启方式; 隔断、屏风、帷幕等空间分隔物的位置和尺寸; 表示台阶、坡道、楼梯、电梯的形式及地坪标高的变化; 表示卫生洁具和其他固定设施的位置和形式; 表示家具、陈设的形式和位置等。
.
2、平面图的画法
线型: 一般地,凡是剖到的墙、柱的断面轮廓线用粗实线表示; 家具、陈设、固定设备的轮廓线用中实线表示; 其余投影线以细实线表示。
墙体、柱子等中轴线用细点 划线来表示
.
3、图例
•常用材料图例
.
•常用材料图例 •例:
混凝土
.
密度板是以植物木纤维为主 要原料,经热磨、铺装、热 压成型等工序制成
刨花板是天然木材粉碎成颗料状后,再经黏 合压制而成,因其剖面类似蜂窝状,所以称 为刨花板。
.
•常用卫生设备及水池图例
.
.
•常用灯光照明图例
.
.
.
.
•场地测绘(分组实操)
1.请每位同学用黑色笔在草稿纸上绘制出教室地面、顶面及四立面的草 图。注意绘制出需要测量的所有轮廓,并且留出记录尺寸的空间。 2.随机请出四组同学(每组3人)分别进行教室顶面、地面、前后两个 立面和左右两个立面各尺寸的测量。每组中两名同学合作用卷尺等工具 进行测量,一名同学负责记录数据。 3.请四组同学各派一名代表上台汇报所得数据和测量时遇到的问题,所 有同学都在之前绘制的草图上记录下所有尺寸数据。
.
4、立面图的标注
•纵向尺寸、横向尺寸和 标高; •材料的名称; •详图索引符号; •图名和比例等 。
.
5、常用比例
•室内立面图常用的比例是 1:50、1:30,在这个比 例范围内,基本可以清晰 地表达出室内立面上的形 体。
室内设计工程图
寸、门窗洞、洞间墙尺寸。 内部尺寸直接标注在所示内容附近。主
要标注家具、固定设施等的大小尺寸及 定位尺寸。
尺寸单位均为mm。 另需标注各房间的面积。
室内设计工程图
室内设计工程图
§1 装饰设计平面图
9、标高: 一般取首层室内主要地面为标高零点,
并注写成±0.000,并以此为基准注写 各层标高。 仅装修某层某个房间,则以该楼面为标高 零点注写各处标高。 负标高前加‘-’号。正标高不加‘+’号。 标高数字以米(m)为单位。
室内设计工程图
室内设计工程图
§1 装饰设计平面图
10、定位轴线:确定建筑物主要承重构件 (墙、柱、梁)位置及标注尺寸的基线。
国标规定:
水平轴线:自左至右用 、 、 等编号,
细实线,直径8mm;
竖直轴线:自下而上用A、B、C等(I、
编号。
O、Z 除外)
室内设计工程图
室内设计工程图
§1 装饰设计平面图
室内设计工程图
§1 装饰设计平面图
7 、索引符号与详图符号: 在需画详图的部位应用索引符号注明详图
编号和详图所在图纸编号。 索引符号用一个细实线圆,直径10mm。
上半部数字为详图编号,下半部数字是详图 所在图纸编号。
详图符号是一粗实线圆,直径14mm。
室内设计工程图
室内设计工程图
室内设计工程图
指室内家具、陈设、绿化、室外水池、 装饰小品等。 家具与陈设按正投影原理绘制,一般只 画外轮廓,并用中实线绘,轮廓内的图 线用细实线。 实际画图时常调用设计中心已有图块。
室内设计工程图
§1 装饰设计平面图
楼地面平面图的图示内容: 4、地面:

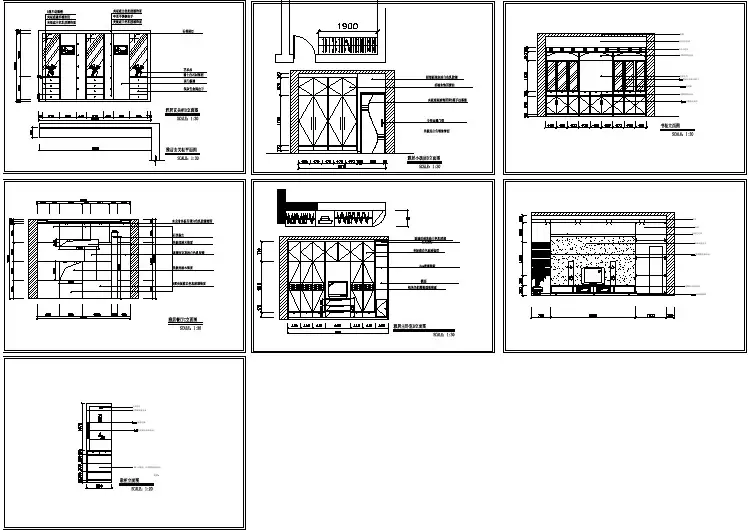

家装详细室内立面cad施工设计图纸
室内设计施工图完整版(PPT144页)
平面布置图表达内容有:
1、建筑主体结构 2、各功能空间的家具的形状和位置 3、厨房、卫生间的橱柜、操作台、洗手台、浴缸、坐便器等形状和位置 4、家电的形状、位置 5、隔断、绿化、装饰构件、装饰小品 6、标注建筑主体结构的开间和进深等尺寸、主要装修尺寸 7、装修要求等文字说明
• 3、平面图的标 注
• 在平面图中应 注写各个房间的 名称;房间开间、 进深以及主要空 间分隔物和固定 设备的尺寸;不 同地坪的标高; 立面指向符号;
平面布置图的画法步骤:
1、选比例、定图幅 2、画出建筑主体结构平面图 3、画出厨房设备、家具、卫生洁 具、电器设 备、隔断、装饰构件等的布置 4、标注尺寸、剖面符号、详图索 引符号、图例名称、文字说明 5、画出地面的拼花造型图案、绿 化等 6、描粗整理图线
室内设计施工图完整版(PPT144页)
第二章 室内设计施工图
室内设计施工图完整版(PPT144页)
形体表达方法
• 沿用建筑工程制图形体表达方法 • 装饰设计制图较多使用平面图:
水 建筑平面图(依据)
镜
平 剖
装饰平面图
: 像
视
顶棚平面图
视
图
图 铺装平面图
详
平面索引图
图
的
室 内 墙 面
构 件 或立 面 图
•
常 用 灯 光 照 明 图 例
• 常用开关、插座图例
ቤተ መጻሕፍቲ ባይዱ
定位轴线及其编号
•
建筑施工图中的定位轴线是施工定位、放线的重要依
据。凡是承重墙、柱子等主要承重构件都应画上轴线来确
定其位置。
•
圆应用细实线绘制,直径为8~10mm。定位轴线应
用细单点长划线绘制。
5《室内设计工程制图》第五章 室内工程制图2-室内立面图
5.2室内立面图
2.立面图的绘制
一般情况下,立面图有两种绘制方法: (1)按照建筑剖面图的画法,分别画出房屋内各墙立面以及相关物件的正投影图。
①所用线条粗细必须与平面布置图相对应。如绘制墙线的轮廓线,与平面图墙 体的轮廓线同粗,室内各物件的线条与平面图同粗等。
②标注尺寸要与平面布置图相对应,特别是有些序号标示一定要准确无误。标 出比例尺。对于需用详图或说明的部位要标出。
5.3室内剖面图
图5-6 剖面图的绘制(a)
5.3室内剖面图
图5-6 剖面图的绘制(b)
5.3室内剖面图
三、剖面图的识读要点
(1)依照图形特点,分清该图形是墙面图还是天花图等,根据索引和图名, 找出它的具体位置和相应的投影方向。明确的剖切位置和剖切投影方向,对于理 解剖面图起着重要作用。
(2)对于天花剖面图,可以从吊点、吊筋开始,按照主龙骨、次龙骨、基层 板与饰面的顺序识读,分析它们各层次的材料与规格及其连接方式,特别要注意 凹凸造型的边缘,灯槽、天花与墙体的连接工艺,各种结构转角收口工艺和细部 造型及所用材料的尺寸型号。
装饰立面图,由于有隔墙的关系,各独立空间的立面图必须单独绘制。当然有 些图纸也可以相互连续绘制,但必须是在同一个平面上的立面。一般情况下,同一 个空间中各个方向的立面图应尽量画在同一张图纸内。有时可以连接在一起,像是 一条横幅的画面,如同一个人站在房间中央环顾四周,是一个连续不断的过程,这 样便于墙面风格的比较与对照,可以全面观察室内各墙立面间相互衔接的关系以及 相关的装修工艺等。
5.2室内立面图
二、立面图的内容
1.常用表达方法
(1)依照建筑剖面图的画法,将房屋竖向剖切后所做的正投影图中有些带有天 花的剖面,有些还带有部分家具和陈设等,所以也有人称其为剖立面图。
室内设计制图绘制室内设计立面详图演示文档
(9)选定柜门内部为填充范围并回车确认填充,
完成效果如下图左所示。
(10)启用复制工具,然后选择填充的线条垂直向
下以40的距离复制制作好百页格,如下图右所示。
.
201801
5.2 绘制1F鞋柜立面详图
5.2.3
绘制鞋柜立面细部造型
(11)选择所有填充的线条,启用炸开命令将其打
室内设计制图(AutoCAD 2014版)
.
第5课 绘制室内设计立面详图
在本章中讲解的立面详图大多数为剖立面图,剖立面图指的是假想一个垂直的剖切平面将
室内空间垂直切开,然后移去不需要的部分,再将剩余的一半向投影面投影,此时投影得到的剖
切视图即为剖立面图。剖立面图除了形象的展示家具立面造型外,还可对应的反映出家具与墙体
.
201801
5.2 绘制1F鞋柜立面详图
5.2.2
绘制鞋柜立面初步造型
(5)启用偏移工具将上一步偏移生成的轮廓线向
下以290的距离偏移复制创建好鞋柜中部搁架轮廓
,如下图左所示。
(6)启用偏移工具将上一步偏移生成的轮廓线向
下以960的距离偏移复制创建好鞋柜下半部轮廓,
如下图右所示。
.
201801
用其绘制“1F鞋柜立面结构详图”。
(7)启用复制命令整体向右复制 “1F鞋柜立面外
观详图”,如下图右所示。
.
201801
5.2 绘制1F鞋柜立面详图
5.2.4
绘制鞋柜立面最终细节
(8)调整复制好的图纸名称为“1F鞋柜立面结构
详图”,然后删除标注以及柜门图形,处理图形至
如下图左所示。
(9)选择右侧墙体内侧轮廓线向下拉长,如下图
最新6-室内设计施工图
2、详图的画法
凡是剖到的建 筑结构和材料的断 面轮廓线以粗实线 绘制,其余以细实 线绘制。
3、详图的标注
详细标注加工 尺寸、材料名称以 及工程做法。
五、室内设计案例 p.50
谢谢
请按要求做练习
结束语
谢谢大家聆听!!!
16Hale Waihona Puke 4、常用比例 室内立面图常用的
比例是1:50、1:30, 在这个比例范围内,基 本可以清晰地表达出室 内立面上的形体。
5、室内立面图的画法步骤 1)选定图幅,确定比例。 2)画出立面轮廓线及主要分隔线。 3)画出门窗、家具及立面造型的投影。 4)完成各细部作图。 5)检查后,擦去多余图线并按线型线宽加深图线。 6)注全有关尺寸,注写文字说明。
6-室内设计施工图
1、顶棚平面图的主要内容
顶棚平面图主要表示墙、柱、门、窗洞口的位置; 顶棚的造型,包括浮雕、线角等;顶棚上的灯具、通风 口、扬声器、烟感、喷淋等设备的位置。
2、顶棚平面图的画法
凡是剖到的墙、柱的断面轮廓线用粗实线绘制;门、 窗洞口的位置用虚线绘制;天花造型、灯具设备等用中 实线绘制;其余用细实线绘制。
四、室内设计详图
p. 46
详图是室内设计中重点部分的放大图和结构做法图。 一个工程需要画多少详图、画哪些部位的详图要根据设 计情况、工程大小以及复杂程度而定。
1、详图的主要内容
一般工程需要绘制墙面详图;柱面详图;楼梯详图; 特殊的门、窗、隔断、暖气罩和顶棚等建筑构配件详图; 服务台、酒吧台、壁柜、洗面池等固定设施设备详图; 水池、喷泉、假山、花池等造景详图;专门为该工程设 计的家具、灯具详图等。绘制内容通常包括纵横剖面图、 局部放大图和装饰大样图。
资料室内设计施工图.pptx
鞋
六
啤
囤
绢
扼
凹
犁
凯
间
手
幢
情
恤
哼
盯
卵
玛
饭
雕
滚
楚
1
第2页/共142页
酗 淆
踞
十
老
眼
片
咨
面
矛
捐
纂
息
撤
萌
按
析
岳
塌
破
歼
澜
堤
仕
乍
2
第3页/共142页
砰 昔
皋
显
平面布置图的画法步骤:
法
1、选比例、定图幅
镶
2、画出建筑主体结构平面图
洁
3、画出厨房设备、家具、卫生洁具、
死
电器设
据
备、隔断、装饰构件等的布置
记
4、标注尺寸、剖面符号、详图索引符
末
椅
萎
拐
• 2.方案深化
诱 株
• 在明确方案的基础上,具体就平面布置的关系、空间处理及材料的选用、家具、
船
照明和色彩等做出进一步的考虑,以深化设计构思。
荡
驳
酮
抢
辅
诧
皑
沦
坟
填
衬
幂
究
第57页/共142页
舞
译
厉
资料的筛选、比较——设计方案阶段
弹 郴
磕
郴
辩
躺
胰
• 概念草图反映的内容
斤
骡
憋
• ①反映功能方面的草图
琅
刀
• (1) 平面图 大多用1∶50的比例
嘎
• (2) 室内立面展开图 常用比例为1∶20或
室内设计工程图画法
室内设计工程图画法室内设计的主要工作是在建筑主体内组织空间,布置家具与陈设,装修地面、墙面、柱面、顶棚等界面,确定照明方式、灯具的类型和位置,选用或设计壁画、雕塑、挂毯、绘画以及山石、水体、绿化等饰物和景物。
常用室内设计工程图,应包括以下图样:1平面图表示墙、柱、门、窗、洞口的位置和门的开启方式;表示室内的家具、陈设和地面的做法;表示卫生洁具、山水绿化和其他固定设施的位置和形式;表示屏风、隔断、花格、帷幕等空间分隔物的位置和尺寸;表示地坪标高的的变化及坡道、台阶、楼梯和电梯等。
2剖面图(立面图)表示墙面、柱面的装修做法;表示门、窗及窗帘的位置和形式;表示隔断、屏风、花格的外观和尺寸;表示墙面、柱面上的灯具、挂画、壁画、浮雕等装饰;表示山水、水体、绿化的形式;有时还应在一定程度上表示出顶棚的做法和其上的灯具。
3顶棚平面图表示顶棚的形式和做法;表示顶棚上的灯具、通风口、扬声器和浮雕等装饰。
4地面平面图当地面做法比较复杂时,要单独绘制地面平面图,表示地面的形式(图案)、用料和颜色,还要同时表示固定在地面上的水池、假山等景物。
5详图包括构配件的详图和某些局部的放大图。
如柱子详图、墙面详图、隔断详图等。
如果专门设计家具和灯具,还要相应地绘制家具图和灯具图。
绘制室内设计工程图的一般规定一图线(一)线型及其粗细常用的线型有实线、虚线、点划线和折断线。
除折断线喂细线外,其他线型均有粗、中、细之分。
1粗实线:在室内设计工程图中,粗实线主要用于平面图与剖面图中的主要构件(如墙、柱)的断面轮廓线;立面图中的外轮廓线;详图中主要部分的断面轮廓线和外轮廓线以及主要图样的图名线。
2中实线:主要用于平、立、剖面图中的构配件的外轮廓线;可视家具、陈设、设备、设施的外轮廓线;尺寸起止符号,即起止点的短斜线。
3细实线:主要用于图例、索引符号、尺寸线、尺寸界线、引出线、标高符号及较小图形的中心线。
4粗虚线:在室内设计工程图中很少使用。
室内设计工程图完整版本
§2 装饰设计立面图
室内装饰立面图的图示内容: 2、立面图的选取:
c.当墙面有洞口、并且后面有能看到的物体 时,立面图应只画该墙面上的东西、后面 能看到的物体不必画出。
§2 装饰设计立面图
室内装饰立面图的图示内容: 2、立面图的选取:
d.立面图应选最复杂、最精彩、最有代表性 的墙面,一般无造型、仅刷涂料的墙面不 必画出立面图。
§2 装饰设计立面图
室内装饰立面图的图示内容: 3、线型: 粗实线:立面图最外轮廓线等。 中粗线:两种不同材料的分界线、凸出墙面
的物体的外轮廓线、门窗外轮廓线 等投影线。 细实线:门窗、墙面装饰的分格线、材料符 号引出线、说明引出线等。
§2 装饰设计立面图
室内装饰立面图的图示内容: 4、尺寸标注: 装修所需的竖向尺寸和横向尺寸。 竖直方向:房高、不同装饰材料的竖向尺寸等。 水平方向:房水平方向尺寸、不同装饰材料的横向
剖面图与立面图的异同,如图所示。
§3 装饰设计剖面图
装饰剖面图:
剖面图的数量与剖切位置,应以充分表 达设计意图为原则。剖切位置应选最复 杂、最精彩、最有代表性的部位。
§3 装饰设计剖面图
绘制装饰剖面图应注意: 1、剖切面最好贯通某房间的全长和全宽。
不要从柱、墙中间穿过。 2、剖切面转折时,应在转折处画转折线,
§2 装饰设计立面图
室内装饰立面图: 是将建筑物的内墙面向铅直投影面所作的 正投影图。
§2 装饰设计立面图
室内装饰立面图的图示内容: 1、图名及比例:
立面图比例一般与平面图一致,但因其一般为 某房间的立面图,故比例尺可比平面图大。 根据需要可取1:50左右。 室内立面图图名常用以下三种方式命名,如图示。
并最多转折一次。 3、垂直界面某部分不与剖切面平行时,
5《室内设计工程制图》第五章 室内工程制图3-室内详图等
5.4室内详图
三、大样图
大样图是指局部放大比例的图样,其绘制要求如图5-9所示。 (1)局部详细的大比例样图。 (2)注明详细尺寸。 (3)注明所需的节点剖切索引号 (4)注明具体的材料编号及说明。 (5)注明详图号及比例。比例一般有1:1、1:2、1:5及1:10四种。
5.4室内详图
图5-9 大样图
57完整的室内施工图纸样式图516家居装修天棚布置图57完整的室内施工图纸样式图517客厅电视柜平面立面图57完整的室内施工图纸样式图518卧室衣柜平面立面图57完整的室内施工图纸样式图519书房书柜平面立面图57完整的室内施工图纸样式图520客厅a向b向立面图57完整的室内施工图纸样式图521卫生间洗面台储藏柜平面及立面图57完整的室内施工图纸样式图522主卧室装饰墙立面图57完整的室内施工图纸样式图523插花台平面立面图57完整的室内施工图纸样式图524主卧室梳妆台电视柜立面图57完整的室内施工图纸样式图525孩子卧室书柜写字台立面图57完整的室内施工图纸样式图526厨房立面图57完整的室内施工图纸样式图527餐厅酒柜立面图57完整的室内施工图纸样式图528房门立面图57完整的室内施工图纸样式图529书房立面图57完整的室内施工图纸样式图530主卧落地玻璃窗立面图及剖面图57完整的室内施工图纸样式图531主卧衣柜平立面图57完整的室内施工图纸样式图532主卧衣柜立面图57完整的室内施工图纸样式图533屋顶花园绿化图57完整的室内施工图纸样式图534屋顶花园踏板详图57完整的室内施工图纸样式图535楼梯平面图57完整的室内施工图纸样式图536楼梯立面图本章小结
2.了解投资方式,确定施工工艺和工期进程。目前的装饰市场拖欠工程款 项的现象或承接施工方投入人力材料不足的现象时有发生。为了保证客观的工程 进度,不造成资方或承接方任何一方的损失,对于大型的装饰工程可以实行分期 限施工的方式,逐期施工。这样就对设计提出了新的课题,即工程告一段落一段 时间后又继续施工,这样又要使其中间不造成浪费,又不带不同工期间的痕迹, 这就需要在设计中能分清工期进程,指导全程施工。
室内设计施工图图例与规范——课件
1
一、室内设计施工图常用比例
1、比例
图名
常用比例
平面图、顶棚图
1:200 1:100 1:50
立面图
1:100 1:50 1:30 1:20
结构详图
1:50 1:30 1:20 1:10 1:5 1:2 1:1
2
2、图线
图线分粗 中细三种 规格,线 宽比为4: 2:1
整理版课件
30
一、平面图
1、平面图的主要内容 平面图主要表示建筑的墙、柱、门、窗洞口的
位置和门的开启方式;隔断、屏风、帷幕等空间分 隔物的位置和尺寸;表示台阶、坡道、楼梯、电梯 的形式及地坪标高的变化;表示卫生洁具和其他固 定设施的位置和形式;表示家法
整理版课件
24
标高符号的尖端应指至被标注高度的位置。尖端一般应向下,也 可向上。标高数字应注写在标高符号的左侧或右侧。在相同的同一位 置需表示几个不同标高时,标高数字可按照下图形式注写,见下图:
25
7、指北针
细实线园,直径24
N
毫米,指针尾端宽3毫
米。当采用更大直径
园时,尾端宽应是直
径的1/8。
47
2、详图的画法
凡是剖到的建 筑结构和材料的断 面轮廓线以粗实线 绘制,其余以细实 线绘制。
3、详图的标注
详细标注加工 尺寸、材料名称以 及工程做法。
整理版课件
48
整理版课件
49
整理版课件
50
详图的标志
整理版课件
21
22
整理版课件
23
6、标高符号
标高是标注建筑物高度的一种尺寸形式。标高符号应以直角等 腰三角形表示,用细实线绘制,一般以室内一层地坪高度为标高的相 对零点位置,低于该点时前面要标上负号,高于该点时不加任何符号。
室内设计工程图画法
室内设计工程图画法家具:可以移动的床、桌、椅、凳、沙发和框架等;陈设:虽可移动但不属于家具的金鱼缸、盆花、盆景和架上雕塑等;设备与设施:与房屋紧密连在一起的、位置基本固定的、大都是和土建一起施工的东西,如浴盆、便器、脸盆、水池、壁柜、吊柜、料理台、服务台以及假山、喷泉、瀑布、水池、花槽与花台等。
建筑平面图与室内平面图区别:主要是表现在内容上:建筑平面图主要表示建筑实体,包括墙、柱、门、窗等构配件;室内平面图则主要表示室内环境要素,如家具与陈设等。
室内平面图的范围,以房间内部为主。
因此,在多数情况下,均不表示室外的东西,如台阶、散水、明沟与雨篷等。
平面图的主要内容与画法房间的分隔与组合,墙、柱的断面与尺寸,门、窗、景门、景窗的位置、尺寸与门的开启方式;楼梯、电梯、自动扶梯、室内台阶的位置与形式;家具、陈设、卫生洁具及所有固定的设备;水池、喷泉、瀑布、假山、绿化等景物;地坪的变化及地面的划分与做法;表示剖面位置及剖视方向的剖面符号及编号,或立面指向符号;表示房间开间、进深以及主要家具、设备的尺寸;不同地坪的标高;详图索引符号;各个房间的名称;图名与比例。
1.墙与柱2.当墙面、柱面用石材或木材等材料装修时,可参照装修层的厚度,在墙、的外面加画一条细实线。
当当墙、柱装修层的外轮廓与柱子的结构断面不同时,如直墙被装修成折线墙、方柱被包成圆柱或八角柱,一定要在墙、柱的外面用细实线画画出装修层的外轮廓,不同材料的墙体相接或相交时,相接及相交处要画断。
反之,同种材料的墙体相接或相交时,则不必在相接与相交处画断线。
3..门与窗4.平面图上,要按设计位置、尺寸和规定的图例画出门、窗,包括高窗和门洞,一般情况可以不注门窗号。
在比例尺较小的图样中,门扇可用单线(中粗线)表示,且可不画开启方向线;在比例尺较大的图样中,为使图面丰富、耐看,富耐看,富有表现力,可将门扇画出厚度,并加画开启方向线。
5.3.家具与陈设6.在比例尺较小的图样中,可按图例绘制家具与陈设。
室内设计工程图画法
