小综采液压支架技术规格书解读

zy4000-12-26综采支架说明书

zy4000-12-26综采支架说明书综合机械化采煤是煤炭工业加速发展,大幅提高煤碳产能,实现煤炭工业现代化发展战略的关键措施,不但生产效率高、产量大、生产成本低廉,而且能减轻工作人员的劳动强度,是煤炭工业技术的发展方向。

液压支架是综合机械化采煤设备中最重要的设备之一,它在综合机械化采煤中起到支护顶板、推移采煤机和刮板输送机的作用,其安全性与可靠性直接影响综采工作面的安全。

本文根据赵家梁煤矿5-2号煤层的顶板条件,进行ZY4000型掩护式液压支架的开发设计以及有限元仿真分析与优化技术研究,为提高液压支架综合性能与结构改进优化提供参考。

总结了液压支架的工作原理、类型及结构特点,分析了集中外载荷作用下的液压支架整架受力状况。

采用现代液压支架设计技术,确定了液压支架架型选择、四连杆机构设计方法以及液压支架部件的结构类型,完成了 ZY4000型掩护式液压支架的开发设计。

利用PRO/E三维设计软件,建立了液压支架顶梁、底座及掩护梁等关键部件的三维实体模型,结合支架在实际工况下的工作高度,完成了液压支架三维实体装配模型,运用三维设计软件对其进行了干涉检查,避免了液压支架各部件在工作时不会出现干涉问题。

结合有限元分析理论,将液压支架三维实体模型导入ANSYS有限元分析软件,设定了边界条件、材料相关参数及外载荷大小,然后在四种不同工况条件下对支架整体及部件进行了有限元静力分析,获得了 ZY4000型液压支架整架及其关键部件应力和位移的变化规律,对支架中应力集中和位移较大的部位进行了结构优化改进,分析结果表明顶梁、掩护梁和底座的强度、刚度很好地满足了设计的要求,同时通过结构改进优化减轻了液压支架整架重量,为企业ZY4000型掩护式液压支架整体优化设计提供了依据。

本论文通过对ZY4000型掩护式液压支架整体设计及其ANSYS有限元分析优化方法进行了较为系统的研究,为液压支架的设计与分析优化提供了参考,代替了以往只能通过实际工程试验进行产品性能验证的局限性,为液压支架的结构改进与优化,提高液压支架的性能与质量具有一定的指导作用。

矿用液压支架技术资料讲解

岩顶梁后端切顶力
适
顶板覆盖率
应隔绝采空区能力
性
横向稳定性
对截高适应性
支撑效率
支护强度
对倾角适应性
支架选型要素及评价
掩护式
支撑掩护式
插底掩护式一般掩护式
优良
良
差良
优
良差
优
优良
良
差良
优
优良
良
差良
优
优优
优
优优
优
良优
优
良优
优
差良
优
良良
优
良优
良
支撑式
垛式节式
差差优良优优差差优优差差优优差差差差差差良良优优优优良差
中硬
Ⅳ
坚硬
Ⅴ
采煤工作面底板分类标准
基本指标
辅助指标
容许比压pp(MPa)
容许刚度Sp(MPa/mm)
pp＜3.0 3.0＜pp≤6.0 6.0＜pp≤10 10＜pp≤16 16＜pp≤32
pp＞32
Sp≤0.10 0.10＜Sp≤0.38 0.38＜Sp≤0.75 0.75＜Sp≤1.32 1.32＜Sp≤2.82
⑧相邻区段或两侧开采条件：本煤层一侧开采，对其稳定性和来压强度有一定影响，但不强烈，可不考虑。如果工作面两侧已采，则对本工作面影响强烈，应对直接顶、基本顶分别降低一个类级处理。
第二节支架架型选择
⑨地质构造、断层、褶曲等分布和参数：对构造严重影响的区段，特别慎重支架选型。掩护支架有较高的伸缩比 (2.5～3.1)，对过断层有利。可伸梁对通过破碎带有较好适应性。断层区直接顶视为极不稳定顶板。
第二节支架架型选择

ZY2800型掩护式液压支架使用说明书

ZY2800型掩护式液压支架使用说明书ZY2800/09/20型掩护式液压支架使用说明书枣庄矿业（集团）有限责任公司第二机械厂目录概述 (2)第一节液压支架工作原理及主要技术特征 (2)一、液压支架的工作原理 (2)二、综采工作面配套设备 (3)三、液压支架技术参数 (3)四、油缸技术参数 (4)第二节支架的型式及组成 (5)一、支架的特点 (5)二、支架的组成 (5)第三节支架的主要结构件及其作用 (5)一、顶梁 (5)二、掩护梁 (5)三、底座 (6)四、前、后连杆 (7)五、推移机构 (7)第四节、液压系统及其控制元件 (7)第五节支架的操作及维护 (7)一、支架的操作 (7)二、对支架操作维护的要求 (8)三、支架操作的注意事项 (9)四、支架的维护和管理 (10)第六节支架常见故障及其排除 (11)一、结构件和连接销轴 (11)二、液压系统及液压元件 (12)三、支架在操作和支护过程中的故障 (14)附录一液压系统常见故障、原因及排除 (16)概述：综采液压支架是煤矿综合机械化采煤工作面主要设备之一，它与采煤机、输送机配套使用，液压支架的主要功能是支撑管理顶板，隔离采空区，维护采煤作业空间，并能自行前移，推进采煤工作面。

合理的选用综采设备并结合先进的采煤工艺，可解决采煤工作面的采煤、支护、运输等生产环节之间的矛盾，可有效地提高工效、增加产量、降低成本、减少损耗，保护生产人员和设备的安全，以及减轻笨重的体力劳动，可为煤矿获得很高的经济效益。

本支架为ZY2800/09/20型掩护式液压支架，产品执行标准为MT312-2000《液压支架通用技术条件》。

支架型号的组成及代表意义如下：Z Y 2800 /09 /20支架最大高度20dm支架最小高度9dm工作阻力2800KN掩护式支架第一节液压支架工作原理及主要技术特征一、液压支架的工作原理液压支架是由乳化液泵站提供高压乳化液作为动力由液压操作系统、控制系统、液压油缸和金属结构件组成。

ZY2000-6.5-13液压支架使用说明书解析

ZY2000/6.5/13 型掩护式液压支架使用说明书执行标准MT 312—2000山东华岳煤矿装备有限公司2008 年12 月06 日目录1.概述 (1)2.支架适用条件 (1)3.型号组成及含义 (1)4.主要技术特征及参数 (2)5.支架的组成 (3)6.支架主要结构件及作用 (3)7.支架辅助装置 (5)8.液压系统 (6)9.液压部件 (6)10.验收、运输、安装 (7)11.操作及维护 (10)12.常见故障及其排除 (12)13.其他 (16)14.附表 (17)15.附图 (24)16.附表 ZY2000/6.5/13 掩护式液压支架配套件明细表 (32)11 概述ZY2000/6.5/13 型掩护式液压支架（见图一）是按照最新颁布的中华人民共和国煤炭行业标准《液压支架通用技术条件（MT312-2000）和HYZJ-2008-11 《ZY2000/6.5/13 掩护式液压支架技术条件》，通过计算机优化设计，改善了支架的受力状况，提高了支架的使用性能；大量采用高强钢板，可靠性高，耐久性长；采用单前连杆结构，缩小了支架纵向尺寸，提高了支架支护强度，有效地减少了支架重量和纵向运输尺寸；支架重量轻。

2 支架适用条件2.1 用于一次采全高工作面；2.2 适用工作面采高正常范围为1～1.6m；2.3 适应Ⅱ类（中等稳定）顶板，Ⅲ类（较软）底板；2.4 适应煤层倾角:横向不大于20°，纵向不大于10°。

2.5 配套设备：2.5.1 采煤机：MG150/345-WDK型型2.5.2 工作面输送机：SGZ 630/150 型3 ZY2000/6.5/13 型掩护式液压支架的组成及代号含义：/ /支架最大高度（dm）支架最小高度（dm）支架工作阻力(KN)掩护式支架4 支架主要技术特征及参数1、支架、型式两柱掩护式高度 650～1300 mm中心距 1500 mm宽度 1420～1590 mm初撑力 1602kN P=31.5MPa工作阻力 2000 kN P=39.2MPa支护强度 0.34～0.40 MPa底板比压（最大） 1.58 MPa泵站压力 31.5 MPa操纵方式邻架手动重量≈7 t2、立柱型式双伸缩立柱 2 个缸径φ180/ mm柱径φ185/φ170/φ120mm初撑力 801 kN工作阻力 1000 kN P=39.2MPa3、推移千斤顶型式浮动活塞式 1 个缸径/杆径φ125/φ70 mm行程 700 mm推溜力 387 kN 拉架力 266 kN4、平衡千斤顶型式普通双作用 2 个缸径/杆径φ140/φ85 mm行程 286 mm工作阻力（推/拉） 485×2/306×2 kN P=38.2MPa5、侧推千斤顶型式外进液 3 个缸径/杆径φ63/φ45 mm行程 170 mm推力/拉力 98/48 kN5 、支架的组成ZY2000/6.5/13 型掩护式液压支架主要由金属结构件（组焊件）、液压元件、导杆、销轴类等几部分组成。

液压支架的技术要求

For personal use only in study and research; not forcommercial use煤矿腿XXXXXXX薇综采工作面液压支架节技节术薈协肅议xxxx 有限责任公司芅买方：莂卖方：xxxx 有限责任公司xxxx 煤矿螆综采工作面液压支架技术协议肄二OO九年四月二十八日至五月一日，XXXX责任公司和中煤XXXXX机械有限责任公司，就xxxxxx 煤矿综采工作面“液压支架”达成如下技术协议：蒂一、工作面参数：荿1、10 号煤层地质资料：膄顶板岩性: 直接顶黑灰砂页岩，局部偶见灰色细沙岩，砂质页岩中含植物化石与黄铁矿，厚2.4 米，老顶为页岩,顶板岩石容重 2.4-2.5g/cm2 ，平均 2.47 g/cm2螂底板岩性：多为砂页岩，泥质岩。

薂2、首采工作面长度：200 m（实体煤）薆3、首采面走向长度：550 m羆4、埋藏深度：108m〜178m平均135m薁5、煤层厚度： 1.4m〜2.95m，平均：2.2m蚂6、下顺槽断面均为矩形 : 宽X高=3.8X2.5mm羇7、上顺槽断面均为矩形 : 宽X高=2.8X2.3mm莄8、切眼断面均为矩形：长X宽X高=1.64X 6.1X2.4mm；螂10、设计年产量：> 150万吨莈二、工作面配套设备：三、工作面基本液压支架蚈1、支架主要技术特征羄2.1 立柱袁型式:羀数量:薈缸径(mm)：羄柱径(mm)：节工作阻力(KN) ：蚂初撑力(KN):芇行程(mm)：莈2.2 推移千斤顶蚃数量:膀缸径(mm):莀柱径(mm):蒇行程(mm):肄推溜力(KN): 蝿2、立柱千斤顶主要技术特征双伸缩2①250/① 180 mm①235/135 mm1900kN (P=38.7MPa)1546kN (P=31.5MPa)1373 mm1① 160 mm085 mm700 mm179kN袂拉架力(KN):聿2.3 平衡千斤顶薇数量: 蒅缸径(mm): 芀柱径(mm): 袈行程(mm): 蚇推力(KN) : 薂拉力(KN) :羂2.4 侧推千斤顶蚇数量: 蚇缸径(mm): 羃柱径(mm): 葿推力(KN) : 蚀拉力(KN) :行程(mm):2.5 抬底千斤顶数量:缸径(mm):454kN 2① 140 mm① 185 mm375 mm38.7MPa)597kN 38.7MPa)378kN3①63 mm①45 mm98kN49kN170mm1①100 mm柱径(mm): O80mm推力（KN）：247kN拉力(KN) : 89kN行程(mm): 200 mm2.6 伸缩千斤顶数量:2缸径（mm）：080 mm柱径（mm）：CD60mm推力(KN): 158kN拉力(KN): 69kN行程(mm): 800 mm2.7调架千斤顶数量:1缸径（mm）：0100 mm柱径（mm）：080mm推力(KN): 247kN拉力(KN): 89kN行程(mm): 200 mm3、液压支架结构要求（1）整体刚性带内伸缩梁式顶梁。

综采工作面液压支架标准

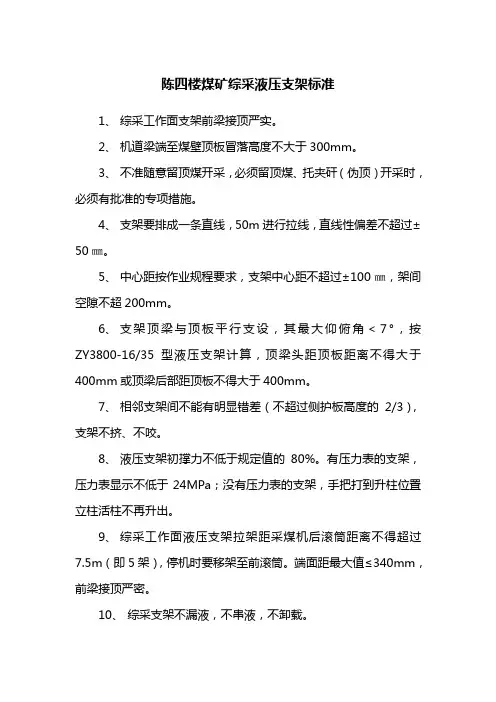

陈四楼煤矿综采液压支架标准1、综采工作面支架前梁接顶严实。

2、机道梁端至煤壁顶板冒落高度不大于300mm。

3、不准随意留顶煤开采，必须留顶煤、托夹矸（伪顶）开采时，必须有批准的专项措施。

4、支架要排成一条直线，50m进行拉线，直线性偏差不超过±50㎜。

5、中心距按作业规程要求，支架中心距不超过±100㎜，架间空隙不超200mm。

6、支架顶梁与顶板平行支设，其最大仰俯角＜7°，按ZY3800-16/35型液压支架计算，顶梁头距顶板距离不得大于400mm或顶梁后部距顶板不得大于400mm。

7、相邻支架间不能有明显错差（不超过侧护板高度的2/3），支架不挤、不咬。

8、液压支架初撑力不低于规定值的80%。

有压力表的支架，压力表显示不低于24MPa；没有压力表的支架，手把打到升柱位置立柱活柱不再升出。

9、综采工作面液压支架拉架距采煤机后滚筒距离不得超过7.5m（即5架），停机时要移架至前滚筒。

端面距最大值≤340mm，前梁接顶严密。

10、综采支架不漏液，不串液，不卸载。

11、综采支架要垂直顶底板及运输机，歪斜＜±5°。

按ZY3800-16/35型支架两立柱距所拉直线距离差不得大于70mm。

12、综采工作面倾角＞15°时，支架设防倒防滑装置，安装时按照10架一组或5架一组。

13、工作面要做到浮煤净，即工作面在2m2内浮煤平均厚度不超过30mm。

14、煤壁平直，与顶底板垂直。

伞檐：长度超过1m时，其最大突出部分，薄煤层不超过150mm，中厚以上煤层不超过200mm；伞檐长度在1m以下时，其最突出部分薄煤层不超过200mm；中厚以上煤层不超过250mm。

ZF54001732低位放顶煤液压支架设计说明书

1 绪论1.1放顶煤支架架型的发展与演变放顶煤支架是随着放顶煤开采方法应用而生的，综合机械化开采应用到放顶煤开采工作面后，使放顶煤开采技术进入了一个新的发展阶段。

由于工作面由液压支架实现可靠、快速的支护，采用采煤机或刨煤机采煤，放顶煤作业在安全可靠的工作条件下进行，从而使工作面产量有明显提高。

近年来，综采放顶煤技术在我国得到了迅速的发展和广泛的普及，综采放顶煤正成为一种高产高效的采煤方法。

1957年，前苏联研制出KTY型单输送机掩护式放顶煤液压支架，并在库兹巴斯煤田的托姆乌辛斯克矿使用，开采该矿的2号和4～5号煤层。

煤厚为9～12m，煤层倾角5°～18°，该放顶煤工作面为预先开采顶层煤铺设人工假顶，然后再采底煤。

1963年，法国研制出用于放顶煤开采的支撑掩护式放顶煤液压支架，并且于1964年在布朗齐矿区试验成功。

该支架为四柱式，尾梁呈“香蕉”型，其摆动角度由千斤顶控制，配有两台输送机，第二台输送机安置于尾梁后部的底板上。

放落的煤由第二台输送机运输，结构如图1.1。

图1.1“香蕉”型放顶煤液压支架自70年代开始，法国、前西德、英国等国家陆续成功研制成功了“开天窗”的支撑掩护式或带插板的支撑式放顶煤液压支架。

英国研制的“开天窗”式放顶煤液压支架在掩护梁上开了放顶煤“天窗”，由液压千斤顶控制开关，“天窗”附近设有搅动杆，以便于冒落顶煤，掩护梁上还有钻眼孔，供煤硬不落时打眼放炮。

第二台输送机安置在支架后部底座上，结构如图1.2。

图1.2“开天窗”式放顶煤液压支架法国针对“香蕉”尾梁式放顶煤液压支架存在的问题，先后研制成功MB17×28S、FB21×30S型放顶煤液压支架。

MB17×28S放顶煤液压支架为四柱掩护式，掩护梁通过液压千斤顶控制进行伸缩，便于顶煤冒落装煤。

第二台输送机放置在底板上，结构如图1.3 。

FB21×30S型放顶煤液压支架为四柱支撑掩护式，掩护梁上设有落煤窗口，由液压千斤顶控制其开关，落煤窗口内装有一个用于控制的搅动杆，有助于破碎大块煤，并有助于顶煤冒落操作。

综采液压支架选型及参数确定

综采液压支架选型及参数确定、前言宝源煤矿位于包头市石拐区煤田，原为30万t/a的地方小煤矿，采煤方法为房柱式采煤法。

经过煤炭资源整合，生产能力将扩大为120万t/a,采煤方法采用综合机械化采煤法。

根据该矿井煤层为浅埋深的特点，对综采支架选型和参数进行了设计。

2、地质概况该矿井主采煤层为侏罗系中下统延安组6-2煤，煤层平均埋深为120m左右，厚度3～6.2m，平均4.1m，倾角0～1°。

煤层顶板以上30m至底板以下20m范围内的岩石以深灰色砂质泥岩为主，次为粉砂岩。

煤层顶底板泥岩类自然状态抗压强度均小于30mpa，为软弱岩类，软化系数小于0.19，且在水中有崩解破坏现象。

岩石强度在吸水状态为自然状态的1/3～1/5，煤层顶底板岩石的稳固性较差，属于典型的浅埋深煤层。

3、深掩埋浅煤层顶板来压特点浅埋深煤层可以分为2种类型。

a类型：基岩比较薄、松散载荷层厚度比较大的浅埋深煤层，其顶板破断为整体切落形式，易于出现顶板台阶下沉，老顶为单一关键层结构的煤层，此类厚松散层浅埋深煤层称为典型的浅埋深煤层。

厚度比较大、松散载荷层厚度比较小的浅埋深煤层，其矿压显现规律介于普通工作面与浅埋深煤层工作面之间,表现为两组关键层，存在轻微的台阶下沉现象。

可称为近浅埋深煤层。

东胜煤田属于b类型浅埋深煤层。

深掩埋浅煤层工作面的主要矿压特征就是老顶破断运动轻易波及地表。

顶板难于构成平衡的结构。

来压存有显著动载现象。

4、架型选择的依据架型挑选必须考量支架的有关尺寸、结构特征，掘进性能必须与煤层地质条件、矿压显现出来规律以及工作面服务设施设备相适应。

①煤层地质条件：根据部颁标准mt553-1996煤层顶上底板分类标准，该煤层轻易顶上为i类，基本顶上为ⅱ类，底板为ⅱ类。

②矿压显现出来规律：矿压特征就是老顶破断运动轻易波及地表．顶板难于构成平衡的结构，压力很大，来压存有显著动载现象。

③工作顶板岩层基本为冒著落带和裂隙拎。

b类型：基岩面服务设施设备型号及参数(见到表中1)。

液压支架技术参数

液压支架技术参数液压支架是一种常用于大型工程施工中的设备，用于支撑和稳定施工过程中的各种构造物和设备。

液压支架的技术参数包括承载能力、最大工作压力、自重、最大提升高度、液压缸行程等等。

1.承载能力：承载能力是液压支架最重要的技术参数之一，它决定了支架能够承受多大的荷载。

承载能力一般以吨为单位进行表示，常见的承载能力有100吨、200吨、500吨等等。

根据实际需要，液压支架的承载能力可以根据施工工程的要求进行定制。

2.最大工作压力：液压支架的工作原理是通过液压缸产生压力，将液压油传递到液压缸中推动活塞运动，从而实现支架的升降和稳定。

最大工作压力是液压支架能够承受的最大压力，一般以兆帕（MPa）为单位进行表示。

最大工作压力与液压系统的设计和液压元件的选择有关，通常液压支架的最大工作压力可以达到40MPa或更高。

3.自重：自重是指液压支架本身的重量。

液压支架在使用过程中需要经常移动和运输，所以自重较轻的支架更加便于操作。

自重一般以吨为单位进行表示，常见的液压支架自重在10吨左右。

4.最大提升高度：最大提升高度是指液压支架能够抬升的最大高度。

液压支架通常用于大型建筑施工和桥梁施工中，所以对于提升高度的要求较高。

最大提升高度一般以米或者千米为单位进行表示，常见的液压支架最大提升高度在30米以上。

5.液压缸行程：液压缸行程是指液压支架液压缸活塞的移动距离。

液压缸行程的长短直接影响到液压支架的升降幅度和精确度。

液压缸行程一般以毫米为单位进行表示，常见的液压支架液压缸行程在300毫米以上。

以上是液压支架的一些常见技术参数，不同的液压支架在这些参数上可能有所差异，具体的参数需要根据实际使用需求和工程要求进行选择和定制。

五凤煤矿液压支架技术规格书

车集煤矿MG300/700-QWD型交流变频电牵引采煤机技术规范书一、项目简介及使用地点河南龙宇能源股份有限公司车集煤矿，根据矿生产接替计划，为提高综采工作面回采能力，缓解采掘接替的紧张局面，需购置MG300/700-QWD型交流变频电牵引采煤机一台，服务于生产。

2604工作面基本情况：工作面长度186m，走向长度为1350m，煤层倾角6°～16°,俯采角度0°～10°，仰采角度0°～8°；煤层平均开采厚度为2.8m，煤质硬度：f≤4，局部有断层为白砂岩，岩石硬度：f﹥6。

为确保设备配套合理，制造精良，满足安全生产需要，特编制此技术要求。

二、货物名称及供货范围序号名称参考型号数量备注1 交流变频电牵引采煤机MG300/700-QWD 1台含滚筒、齿套、截齿2 随机配件主机价格的3% 矿方确定型号及数量3 随机配套工具2套含2台超高压油泵4 随机无线遥控器6对三、主要部件（或设备）配置要求1、工作面相关配套设备采煤机：MG300/700-QWD(参考型号)液压支架：ZY3800-16/35输送机：SGZ730/400和SGZ764/630两种型号，出厂时与SGZ730/400配套使用，与SGZ764/630刮板机相关配套部件随主机一起交货。

招标前要进行技术交流和三机配套2、配备国际知名品牌Φ1800×630mm重型破岩滚筒（山特维克或肯纳金属），镐型截齿。

3、控制方式：DSP控制技术和中文液晶显示屏。

4、操作方式：无线电遥控、端头站控制、机身电控箱按钮操作，30m范围内可以遥控。

5、调速方式：四象限交流变频调速，配备液压制动装置。

6、牵引方式：齿轮-销轨式无链牵引。

7、牵引电控箱冷却方式：箱体顶底板和立板水冷。

8、电机冷却方式：定子水冷，应增加减压装置，避免电机水套损坏。

9、降尘方式：内外喷雾，外喷雾（摇臂喷雾）可以承受的最大水压不低于10.0MPa，内喷雾（滚筒喷雾）可以承受的最大压力不低于6.0MPa。

综采液压支架说明书

ZY3200/12/29型综采液压支架使用说明书重庆大江工业(集团)有限责任公司2012年5月目录一. 概述二. 支架的组成、用途及特点三. 主要技术特征四. 配套设备五. 主要结构部件及作用六. 液压系统七. 主要液压元件八. 支架的验收、运输及井下安装九. 支架的使用、操作和维护十. 常见故障、原因及处理一、概述ZY3200/12/29型支撑掩护式综采液压支架是根据我国中厚煤层的地质条件,并针对铁煤集团的具体使用条件和特殊要求,在吸收同类型支架优点的基础上而设计的。

该型支架与运输机、采煤机、过渡支架及端头支架配套使用,可实现水平工作面或倾角小于25度的倾斜工作面中厚煤层的割煤、支护、移架和运煤等综合机械化作业,为减轻工人劳动强度,大幅度提高工作面单产,增加经济效益,实现安全生产提供了一种较为理想的综采设备。

该支架为四柱四连杆支撑掩护式型式。

四根立柱支撑顶梁,主要承受顶板的垂直压力;同时通过掩护梁及前、后连杆与底座各自铰接构成四连杆机构,来承受支架所受的水平力和侧向力;顶梁带有护帮板,使得该支架支撑能力大,切顶与防护性能好,支架纵横向稳定性强。

ZY3200/12/29型液压支架主要参数合理,结构比较完善,功能较为全面,纵横向稳定性强;材料及制造立足国内,拆装、检修较方便;液控元件均择优采用国产定型质量可靠的产品,配件供应有充分的保证。

本支架的性能参数较为广泛的适应于国内中厚煤层的地质条件,各局、矿可根据具体条件选择使用。

二、支架的组成、用途及特点ZY3200/12/29型液压支架(外观见附图)主要由金属结构件、液压系统和防倒、调架装置三大部分组成。

主要金属结构件有:护帮板、顶梁、掩护梁、底座、前、后连杆、推杆及侧护板等。

液压控制系统除了立柱、各种千斤顶外,还包括各种液压控制元件(操纵阀组、安全阀、液控单向阀等)和液压辅助元件(管接头件、胶管等)。

防倒、调架装置包括顶梁、掩护梁的左右侧护板及各自的侧推千斤顶、弹簧套筒等。

液压支架ZY6000.25.50

一、工作环境2、设备选型2#煤层综采工作面液压支架：根据工作面地质条件支架选用ZY6000/25/50D型支架，中心距1.75m。

二、技术规格及特点1、中部液压支架：ZY6000/25/50D型两柱掩护式液压支架1.1 支架技术特征参数：型式：两柱掩护式高度：（最低～最高） 2500mm-5000mm宽度：（最小～最大） 1660mm-1860mm中心距： 1750mm初撑力：（P=31.5MPa） 5064KN工作阻力：（P=37.3Pa） 6000KN平均比压： 1.5-1.6 MPa支护强度： 0.72-0.77Pa移架步距 800mm泵站压力： 31.5 MPa操作方式：电液控制支架重量：约26吨1.2立柱、千斤顶主要技术参数1.2.1立柱：数量： 2根型式：双伸缩立柱外缸径： 377立柱内缸径： 320/230立柱杆径： 290/210初撑力：（P=31.5MPa） 2532 KN工作阻力：（P=37.3MPa） 3000 KN1.2.2推移千斤顶：型式普通双作用缸径/柱径 180/120行程 900推溜力/拉架力（P=31.5MPa） 445KN/801KN1.2.3平衡千斤顶数量： 1根型式普通双作用缸径/柱径 200/140推力/拉力（P=31.5MPa） 988 KN /504 KN 工作阻力（推力/拉力）（P=37.3MPa） 1171 KN /597 KN 1.2.4一级护帮千斤顶数量： 2根型式普通双作用缸径/柱径 125/85推力/拉力（P=31.5MPa）） 386 KN /208 KN 工作阻力（推力）（P=38MPa） 466 KN1.2.5二级护帮千斤顶数量： 2根型式普通双作用缸径/柱径 80/60推力/拉力（P=31.5MPa） 158 KN /69 KN工作阻力（推力）（P=38MPa） 190 KN1.2.6侧推千斤顶数量： 4根型式普通双作用缸径/柱径 80/60推力/拉力（P=31.5MPa） 158 KN /69 KN行程 200mm1.2.7抬底千斤顶：型式内进液缸径/柱径 125/90推力（P=31.5MPa） 387 KN2、支架的结构特点2.1 ZY6000/25/50D两柱掩护式液压支架：结构总图2.2 支架适应于俯采、仰采的工作面，工作面沿走向倾角±10°，工作面倾角小于15°°2.3移架有效步距800mm2.4 支架前端设有抬底装置，支架设置双行人通道。

液压支架说明书

一、使用环境1.配套工作面为0901综采工作面，工作面倾斜长度为180m（实体煤壁倾斜长度），走向长度为1300m，平均采高4.8m，工作面倾角0～6º；2.矿井属于高瓦斯矿井,煤尘具有爆炸危险性；3.煤层厚度5米,煤层节理、层剪发育，煤质硬度f=2～4；4.顶板与底板:均为泥岩，底板松软，顶板破碎；5.开采措施:综合机械化,倾斜长壁,所有垮落，俯采8—12°6.巷道为拱形断面，运巷、风巷尺寸: 宽度×中心高=4.4×3.5(米)、净宽4.1*3.5m二、工作面配套设备1、采煤机： MG500/1200-WD 1台2、刮板运送机： SGZ900/2×700 1部3、基本支架： ZY6800/24/50 131架4、过渡支架： ZYG6800/24/50A 5架（机头1架，机尾4架）5、过渡支架： ZYG6800/24/50B 2架（机头1架，机尾1架）6、端头支架： ZYT6800/24/50 4架（布置在机头）三、综采工作面基本支架重要技术参数及特性：1、基本支架重要技术参数型式：ZY6800/24/50二柱掩护式液压支架高度: (最底～最高) 2400～5000(mm)宽度: (最小～最大) 1430～1600(mm)中心距: 1500(mm)工作阻力: 6800( KN)推移步距: 600(mm)推溜力/拉架力: 529/801KN平均支护强度(f=0.2): 0.92～0.96MPa平均比压(f=0.2): 2.0MPa泵站压力: 31.5 MPa适应采高: 2800～4800(mm)操纵方式: 手动本架操作重量: 约26.5±3% (t) 2、立柱千斤顶规格参数2.1.立柱型式：双伸缩数量：2立柱缸径(mm)：φ340/φ230立柱杆径(mm)：φ295/φ210初撑力(KN)： 2533(P=31.5MPa)额定工作阻力(KN)： 3400(P=42.3MPa)2.2.平衡油缸数量：1油缸缸径(mm)：φ200油缸杆径(mm)：φ140推力/拉力(KN)： 989/504(P=31.5MPa) 推力/拉力(KN)： 1330/677(P=42.3MPa)2.3.推移油缸数量：1型式：一般双作用（倒装）油缸缸径(mm)：φ180油缸杆径(mm)：φ105行程(mm)： 750推溜力(KN)： 529拉架力(KN)： 8012.4.伸缩梁油缸数量：2型式：一般双作用油缸缸径(mm)：φ100油缸杆径(mm)：φ70行程(mm)： 700推力(KN)： 247收力(KN)： 1262.5.一级护帮板油缸数量：2油缸缸径(mm)：φ100油缸杆径(mm)：φ70推力/拉力(KN)： 247/126(P=31.5MPa) 工作阻力(KN)： 298(P=38MPa)2.6.二级护帮板油缸数量：2油缸缸径(mm)：φ63油缸杆径(mm)：φ45推力/拉力(KN)： 98/48(P=31.5MPa)工作阻力(KN)： 118(P=38MPa)2.7.侧护油缸数量：4型式：内注液双作用油缸缸径(mm)：φ100油缸杆径(mm)：φ70行程(mm)： 170推力/拉力(KN)： 247/126(P=31.5MPa)2.8.抬底油缸数量：1油缸缸径(mm): φ125油缸杆径(mm): φ90推力/收力(KN): 387/186(P=31.5MPa)2.9．液压支架设计和制造旳重要材料2.9.1、支架所用重要钢板型号、比例和重要机械性能：Q690（25%）机械性能：σs≥690Mpa σb≥760MpaQ550（60%）机械性能：σs≥550Mpa σb≥700MpaQ460（10%）机械性能：σs≥450Mpa σb≥600MpaQ345（5%）机械性能：σs≥320Mpa σb≥500Mpa2.9.2、立柱、千斤顶所用钢材型号和重要机械性能：缸筒：27SiMn 重要机械性能：σs≥620Mpa σb≥750Mpa活柱：27SiMn 重要机械性能：σs≥620Mpa σb≥750Mpa2.9.3、销轴用材：30CrMnTi 重要机械性能：σs≥800Mpa σb≥1200Mpa35CrMnSiA 重要机械性能：σs≥850Mpa σb≥1250Mpa四、支架构造特点及规定4.1、顶梁采用刚性整体顶梁构造,顶梁前端带伸缩梁带二级护帮装置。

液压支架技术要求(成文)(1)

液压支架技术要求(成文)(1)综采支架技术要求一、12019工作面概况工作面煤壁长度210m，走向长度为1900m，缓倾斜煤层俯采。

煤层厚度5.93-6.42m直接顶为沙质泥岩。

底板允许比压≥6.64 MPa煤的硬度f 0.98～1.8二、12019工作面主要设备基本要求设备适应采高 3.2～4.8m设备最大不可拆卸重量≤25t罐笼允许下放最大尺寸（长×宽）4500㎜×1800㎜×2700㎜设备需要进行防水、防腐处理生产能力要求：300万吨/年适用于周围温度不超过30℃、湿度95%的场所，电动机和减速机的工作最高不超过95℃。

三、12019工作面液压支架主要技术要求采购内容：液压支架124架(其中:中间架118架,过渡架6架)1、支架技术参数满足以下要求支架型式掩护式液压支架支架高度 2200--5000 mm支架宽度（中心距） 1750 mm（1680mm~1880mm）立柱缸径Φ420mm工作阻力≥11000KN初撑力 (KN) 8728（P=31.5MPa）平均底座比压(MPa) 2.51～2.69 （f=0.2）支护强度≥1.35Mpa(过渡架≥1.3Mpa)整体重量约36000kg配套采煤机截深 830㎜配套刮板运输机 1000槽型配套泵站额定压力 31.5MPa人行道宽度(mm) 立柱后侧≥500mm推移行程(mm) 900（移架有效步距800mm）适用坡度 20度2、选配设备：过渡支架ZYG12000/22/45 6架3、支架配置及要求⑴、支架具有防治水、防片帮和端面防漏冒功能，中间支架采用先移架、后推溜的及时支护方式(可以带压移架)。

⑵、支架底座底板为全开裆形式，配备抬底座装置，抬底高度不小于315㎜。

⑶、支架配备喷雾装置及照明吊挂装置。

在移架时自动喷雾。

⑷、推移机构采用倒装推移千斤顶型式，推移杆采用整体型式，十字头采用双耳形式。

⑸、护帮板采用铰接两截形式，长度为煤壁高度2/3。

ZY15000液压支架技术规格书2023.3.23

寺河煤矿ZY15000/30/67D液压支架技术规格书一、设备名称及规格型号注：1、投标人提供的投标设备必须是成套的、完整的。

凡招标文件技术文本中未提及的，属设备所必需的组成部分，也属供货范围。

2、招标货物的规格型号如涉及到某一单位的型号和品牌，本次招标不作为唯一选择，仅供参考。

二、适用范围及环境1、配套设备本设备用于6303工作面：（1）煤层赋存条件：工作面煤层平均厚度6.08m,煤层为近水平煤层,煤层倾角为-3〜10。

,平均3.5。

工作面开采的3#煤层属稳定型低硫无烟煤，黑色,块状，均一结构，含水平纹理，贝壳状断口，强金属光泽，以亮煤为主，含镜煤，半坚硬，见少量的植物化石，属稳定型煤层。

煤的容重1.46t∕πι3°煤层为黑色，块状，均一结构，含水平纹理，贝壳状断口，强金属光泽，以亮煤为主，含镜煤，半坚硬，见少量的植物化石，属稳定型低硫无烟煤，煤层硬度l-2o煤层距底L5米普遍存在0.1-0.2米左右夹砰，硬度较软，一般为泥岩；切眼掘进时发现工作面底板以上1米位置有约0.8米左右的厚层夹秆，夹研硬度较软，岩性为泥岩，后经过覆盖钻孔分析，夹秆预计影响范围为走向方向由切眼至105m之间，倾向方向由63063巷至63巷以南186m。

煤层结构为夹砰以上4.38米煤，煤体较硬；下部1.5米局部煤体破碎。

构造附近局部有软煤（软分层）。

老顶：粉砂岩，灰黑色，中厚层状，以小型板交错层理为主。

，参差状断口，见完整植物化石、植物叶。

厚度为4.49m,属较软岩〜较坚硬岩。

直接顶：粉砂质泥岩，灰黑色，薄层状，平行层面的椭球状黄铁矿结核，见丰富的不完整植物化石、植物叶。

厚度为3.5m,属软岩〜较软岩类。

伪顶：炭质泥岩，灰黑色，薄层状，随采掘脱落。

厚度为0~0.3m,属软弱岩类。

直接底：粉砂岩，深灰色，薄层状，以波状层理为主。

厚度为0.6m,属较软岩〜较坚硬岩类。

老底：细粒砂岩，浅灰色，薄层状，以石英为主，含云母。

CZY12000超前支护液压支架说明

简要说明传统的综合机械化采煤工作面两顺槽超前支护主要以单体液压支柱配合梁体进行联合支护，但是这种超前支护的局限性表现为支护强度低、支护速度慢、劳动强度大、成本高、安全性差等特点。

采用超前支架代替传统超前支护能满足采煤工作面超前支护距离、支护强度及安全间隙，并且使用快捷方便，安全通道顺畅、通风断面大，有利于工作面快速推进。

采用该超前支架，大大缩短了端头支护时间，提高了设备开机率，突破限制综采设备发挥最大效率的瓶颈，解决了多年来端头巷道支护的老大难问题。

超前支护支架技术参数支架型式：超前支护液压支架CZY12000/28/62高度（最低/最高）： 2800/6200mm宽度： 3600mm支护长度： 6000mm初撑力（P=31.5MPa）： 7917kN工作阻力（P=35.7MPa）： 12000kN底板比压（平均）： 1.9MPa支护强度： 0.22-0.34MPa泵站压力： 31.5Mpa立柱(2个)型式双伸缩式缸径(mm) φ400／φ290推移千斤顶(2个)行程(mm) 950缸径／杆径(mm) φ200／φ140解说词顺槽超前支护支架组主要解决采煤工作面超前支护的技术难题，超前支架组，是由四架超前支护支架及支架之间的连接件组成。

超前支护支架替代了传统的单体液压支柱和联合木梁的超前支护方式，实现了采煤工作面超前支护的机械化。

支架左右铰接采用万向节的形式，具有较强的顶底板适应能力和同时支架组有及时支护能力，移架阻力较小。

在保证左右架间顶板支护的前提下，左右架间具有较大的可调节范围。

该项目在自动化作业、安全性和生产效率方面都有重要提高。

演示方案支架组各构件按图纸装配齐全。

伸缩、底侧推千斤为收回状态。

第一、二架推移为伸出状态。

事先要求进行预动作，保证动作正确，无串漏液情况。

管路整齐无干涉。

泵站压力31.5MPa。

单架动作：支架升降800mm 升缩插板、升缩护帮。

拉架动作：第一组支架收护帮，降架200~400mm，推移千斤收回一个步距，升架，展开护帮。

3.2米液压支架技术规范书

ZY-3200/16/32液压支架技术规范书一、支架主要技术参数：支架形式：二柱掩护式液压支架支架高度: 最大3200mm最小1600 mm支架宽度: 1550mm中心距: 1500mm初撑力: （P=31.5Mpa）2609kN工作阻力: （p=38.5MPa）3200kN支护强度：0.58～0.6MPa底板比压： 1.75MPa（前端最大值）泵站压力：31.5MPa重量：12200Kg操作方式：邻架操作立柱：2根型式：单伸缩带机械加长杆式缸径：φ230mm杆径：φ210mm工作阻力(P=38.5MPa)：1600KN行程：1481(959+522)mm（522mm为机械加长段行程）推移千斤顶：1个型式差动式缸径/杆径φ140/φ85mm行程750mm推溜力/拉架力483/305KN 护帮千斤顶：1个缸径/柱径φ80/φ60mm行程358mm推力/拉力158/69KN工作阻力(P=38.5MPa) 194KN侧推千斤顶：3个缸径/柱径φ63/φ45mm行程170mm推力/拉力98/48KN平衡千斤顶1个缸径/柱径φ160/φ85mm行程480mm初撑力（推/拉P=31.5MPa）631/453KN工作阻力（推/拉P=38.5MPa）774/556KN操作方式：邻架手动控制二、工作面主要配套设备1、采煤机：MGTY-250/600-1.1D2、刮板输送机：SGZ-764/630三、支架适用范围1、本支架适用于煤层顶板中等稳定以上工作面走向长壁后退式综合机械化采煤方法。

2、煤层开采厚度：1800-3000 mm3、适用于底板条件较好工作面（底板抗压强度不低于2MPa）4、适用于工作面倾角小于15°5、适用于推进方向倾角小于5°（包括俯仰角）6、通风断面：最大8.0m2最小 1.1m2四、其它技术要求1、随机提供设备技术资料、防爆合格证、产品合格证、煤安标志证书及随机配件等。

2、设备保质期为2年，终身提供技术服务指导。

综采液压支架ZJ3600.11.23使用说明书(终)

目录一、概述 --------------------- 1二、执行标准 --------------------- 4三、产品型号说明 --------------------- 4四、支架特点和主要技术特征 --------------------- 4五、配套设备及适应条件 --------------------- 8六、主要结构件 --------------------- 9七、防护装置 --------------------- 19八、液压系统 --------------------- 22九、立柱和千斤顶 --------------------- 26十、液压控制阀 --------------------- 30 十一、支架验收、运输和安装 --------------------- 37 十二、支架操作和维护 --------------------- 40 十三、支架常见故障、原因及排除 --------------------- 42 十四、安全使用指南 --------------------- 51 十五、急倾斜综采工作面支架工操作注意事项 -------------- 56一、概述回采工作面的支护、采煤、运输和安全防护等主要环节都实现机械化作业，叫综合机械化采煤，简称综采。

它具有高产、稳产、高效、高回收率、低耗、省人力、大大减轻体力劳动强度、有效管理顶板、生产有安全保障等优点。

综采主要配套设备包括：工作面支护设备—液压支架，采煤设备—滚筒采煤机（或刨煤机），工作面运输设备—刮板输送机，顺槽运输设备—桥式刮板转载机和可伸缩带式输送机，端头支护设备—端头支架或单体液压支柱，液压动力设备—乳化液泵站，冷却和灭尘设备—喷雾泵站，电器设备—移动变电站和通讯、信号、照明等，其它设备。

（图1）液压支架是以高压液体为动力，由一些金属构件和若干液压元件组合而成的工作面支护设备，其作用是支撑顶板和切顶，自移和推输送机，为采煤工作面提供足够安全工作空间，为各种防护装置提供支承点。

液压支架ZY6000.25.50

一、工作环境2、设备选型2#煤层综采工作面液压支架：根据工作面地质条件支架选用ZY6000/25/50D型支架，中心距1.75m。

二、技术规格及特点1、中部液压支架：ZY6000/25/50D型两柱掩护式液压支架1.1 支架技术特征参数：型式：两柱掩护式高度：（最低～最高） 2500mm-5000mm宽度：（最小～最大） 1660mm-1860mm中心距： 1750mm初撑力：（P=31.5MPa） 5064KN工作阻力：（P=37.3Pa） 6000KN平均比压： 1.5-1.6 MPa支护强度： 0.72-0.77Pa移架步距 800mm泵站压力： 31.5 MPa操作方式：电液控制支架重量：约26吨1.2立柱、千斤顶主要技术参数1.2.1立柱：数量： 2根型式：双伸缩立柱外缸径： 377立柱内缸径： 320/230立柱杆径： 290/210初撑力：（P=31.5MPa） 2532 KN工作阻力：（P=37.3MPa） 3000 KN1.2.2推移千斤顶：型式普通双作用缸径/柱径 180/120行程 900推溜力/拉架力（P=31.5MPa） 445KN/801KN1.2.3平衡千斤顶数量： 1根型式普通双作用缸径/柱径 200/140推力/拉力（P=31.5MPa） 988 KN /504 KN 工作阻力（推力/拉力）（P=37.3MPa） 1171 KN /597 KN 1.2.4一级护帮千斤顶数量： 2根型式普通双作用缸径/柱径 125/85推力/拉力（P=31.5MPa）） 386 KN /208 KN 工作阻力（推力）（P=38MPa） 466 KN1.2.5二级护帮千斤顶数量： 2根型式普通双作用缸径/柱径 80/60推力/拉力（P=31.5MPa） 158 KN /69 KN工作阻力（推力）（P=38MPa） 190 KN1.2.6侧推千斤顶数量： 4根型式普通双作用缸径/柱径 80/60推力/拉力（P=31.5MPa） 158 KN /69 KN行程 200mm1.2.7抬底千斤顶：型式内进液缸径/柱径 125/90推力（P=31.5MPa） 387 KN2、支架的结构特点2.1 ZY6000/25/50D两柱掩护式液压支架：结构总图2.2 支架适应于俯采、仰采的工作面，工作面沿走向倾角±10°，工作面倾角小于15°°2.3移架有效步距800mm2.4 支架前端设有抬底装置，支架设置双行人通道。
