陶瓷绝缘子的总结简介陶瓷绝缘子是一种常见的绝缘材料,广泛应用于电力系统中,用于支持和绝缘电力导线,维持导线之间的固定间距,并防止电力间接接地。

本文旨在对陶瓷绝缘子进行总结和介绍。

1. 陶瓷绝缘子的种类陶瓷绝缘子可分为以下几种类型:瓷外绝缘子瓷外绝缘子是一种常见的绝缘子类型,由陶瓷材料制成。

它具有高强度、耐电击、耐候性好等特点,适用于高压输电线路。

瓷外绝缘子的设计结构包括绝缘片、铁帽、螺栓和其他辅助组件。

瓷内绝缘子瓷内绝缘子是另一种常见的绝缘子类型,与瓷外绝缘子相比,瓷内绝缘子的绝缘片位于内部,处于金属外壳的保护下。

瓷内绝缘子常用于工频电机、变压器和其他电力设备中,用于绝缘高压部件。

2. 陶瓷绝缘子的特点陶瓷绝缘子具有以下几个重要特点:耐高温性能陶瓷绝缘子能够在高温条件下稳定工作,不易烧结或熔化。

这使得它们适用于高温、高压的电力设备中。

优良的电气性能陶瓷绝缘子具有优异的绝缘性能,能够有效防止电流的泄漏和击穿,确保电力系统的安全运行。

良好的机械强度陶瓷绝缘子具有良好的机械强度,能够承受压力和张力的作用,保证电力线路的稳定运行。

抗污闪性能陶瓷绝缘子的表面采用特殊的防污闪涂层,能够防止灰尘和水分沉积,减少绝缘子的击穿风险。

3. 陶瓷绝缘子的应用领域陶瓷绝缘子广泛应用于以下领域:输配电系统陶瓷绝缘子在输配电系统中扮演着重要角色,用于支持和绝缘导线、保护设备,同时保持导线之间的安全距离。

电力设备陶瓷绝缘子用于电力设备,如变压器、继电器和电流互感器等。

它们在高压部件上起到绝缘和保护作用。

交通工具陶瓷绝缘子也被广泛应用于交通工具,如火车、地铁和电车等。

它们用于隔离和保护电力系统,确保交通工具的安全运行。

4. 陶瓷绝缘子的发展趋势随着电力系统的发展,对绝缘材料的要求也在不断提高,陶瓷绝缘子也在不断发展和改进。

以下是陶瓷绝缘子的一些发展趋势:提高绝缘性能对陶瓷绝缘子的绝缘性能要求越来越高,特别是在高压系统中。

因此,研究人员不断提出新的配方和制造工艺,以提高绝缘子的绝缘性能。

x-3c绝缘子基本参数

x-3c绝缘子基本参数

x-3c绝缘子基本参数1. 概述x-3c绝缘子是一种高压电力设备,主要用于输电系统。

其具有优良的绝缘性能和可靠性,能够承受高压电流,并保证电力系统的稳定运行。

本文将介绍x-3c绝缘子的基本参数,包括额定电压、插销直径、导线夹持长度、极限承载力等。

2. 额定电压x-3c绝缘子的额定电压是指其能够承受的最高电压值。

根据国家标准,x-3c绝缘子的额定电压为245kV。

这意味着该绝缘子能够稳定承受245kV的电压,有效的保护电力设备和输电线路。

3. 插销直径插销直径是指插销的直径,通常通过插销的插孔来连接x-3c绝缘子和输电线路。

x-3c 绝缘子插销的直径为31.5mm,这也是其与其他型号绝缘子区别之一。

4. 导线夹持长度导线夹持长度是指在x-3c绝缘子上夹持导线的长度。

合适的导线夹持长度是确保导线稳定性和安全性的重要因素。

x-3c绝缘子的导线夹持长度为200mm。

5. 极限承载力极限承载力指x-3c绝缘子在极端情况下所能承受的最高荷载。

其受力性能是x-3c绝缘子使用中最关键的参数之一。

据国家标准规定,x-3c绝缘子的极限承载力为74kN,即可承受74吨左右的荷载。

6. 尺寸重量x-3c绝缘子的尺寸为1344mmx325mmx395mm,重量为约85kg。

这些参数对于x-3c绝缘子的选型和应用也具有一定的重要性。

7. 结论x-3c绝缘子是电力输电系统中常用的一种高压电力设备,其安全可靠的性能是电力系统稳定运行的关键因素。

了解x-3c绝缘子的基本参数,可以帮助更好的了解其特性和应用,为电力系统的运行提供更为完善的保障。

绝缘子的原理和构造

绝缘子的原理和构造

绝缘子的原理和构造绝缘子是电力系统中常见的一种电器元件,用于支持、固定和绝缘导线或设备,以防止电流泄漏或短路。

绝缘子的原理和构造对于电力系统的安全运行至关重要。

本文将详细介绍绝缘子的原理和构造,以便更好地理解其工作原理和作用。

一、绝缘子的原理绝缘子的主要原理是利用绝缘材料的特性,将导线或设备与支撑结构隔离,阻止电流流动。

绝缘材料通常具有较高的绝缘阻抗,能够有效抵抗电流的通过。

绝缘子通过将导线或设备与支撑结构隔离,使电流只能在导线或设备内部流动,从而实现电力系统的安全运行。

二、绝缘子的构造绝缘子的构造通常包括绝缘子芯和绝缘子外壳两部分。

1. 绝缘子芯绝缘子芯是绝缘子的主要组成部分,通常由绝缘材料制成。

常见的绝缘材料有瓷、玻璃纤维增强塑料等。

绝缘子芯的形状可以是圆柱形、圆锥形或其他几何形状,具体形状取决于其在电力系统中的应用。

2. 绝缘子外壳绝缘子外壳是保护绝缘子芯的外部壳体,通常由金属或绝缘材料制成。

外壳的主要作用是保护绝缘子芯免受外界环境的损害,同时提供机械强度支撑。

外壳通常具有较高的机械强度和耐电弧能力,以确保绝缘子在电力系统中的长期可靠运行。

三、绝缘子的分类根据绝缘子的用途和结构,可以将绝缘子分为多种类型,例如悬垂式绝缘子、耐张式绝缘子、跌落式绝缘子等。

不同类型的绝缘子适用于不同的电力系统环境和应用场景。

1. 悬垂式绝缘子悬垂式绝缘子是最常见的一种绝缘子,常用于输电线路中。

它们通常由多个串联的绝缘子组成,以增加其绝缘能力。

悬垂式绝缘子的外壳通常由金属制成,能够抵御大风和恶劣气候的侵蚀。

2. 耐张式绝缘子耐张式绝缘子通常用于电力系统中需要承受较大张力的地方,例如输电线路的转角处或终端塔上。

耐张式绝缘子的特点是具有较高的机械强度和抗张力能力,能够承受较大的张力而不破裂或变形。

3. 跌落式绝缘子跌落式绝缘子通常用于输电线路的终端塔上,用于支撑电缆或导线。

跌落式绝缘子的外壳通常由绝缘材料制成,具有较高的绝缘能力和机械强度,能够保护电缆或导线免受损坏。

绝缘子的原理

绝缘子的原理

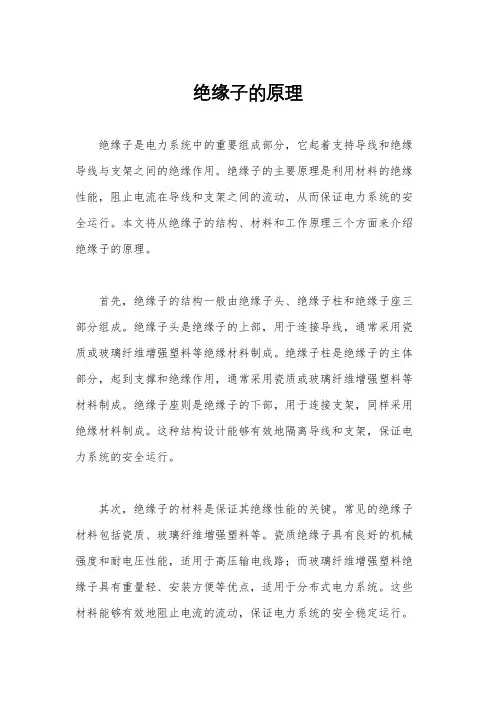

绝缘子的原理绝缘子是电力系统中的重要组成部分,它起着支持导线和绝缘导线与支架之间的绝缘作用。

绝缘子的主要原理是利用材料的绝缘性能,阻止电流在导线和支架之间的流动,从而保证电力系统的安全运行。

本文将从绝缘子的结构、材料和工作原理三个方面来介绍绝缘子的原理。

首先,绝缘子的结构一般由绝缘子头、绝缘子柱和绝缘子座三部分组成。

绝缘子头是绝缘子的上部,用于连接导线,通常采用瓷质或玻璃纤维增强塑料等绝缘材料制成。

绝缘子柱是绝缘子的主体部分,起到支撑和绝缘作用,通常采用瓷质或玻璃纤维增强塑料等材料制成。

绝缘子座则是绝缘子的下部,用于连接支架,同样采用绝缘材料制成。

这种结构设计能够有效地隔离导线和支架,保证电力系统的安全运行。

其次,绝缘子的材料是保证其绝缘性能的关键。

常见的绝缘子材料包括瓷质、玻璃纤维增强塑料等。

瓷质绝缘子具有良好的机械强度和耐电压性能,适用于高压输电线路;而玻璃纤维增强塑料绝缘子具有重量轻、安装方便等优点,适用于分布式电力系统。

这些材料能够有效地阻止电流的流动,保证电力系统的安全稳定运行。

最后,绝缘子的工作原理是利用绝缘材料的绝缘性能,阻止电流的流动。

当导线通过绝缘子时,由于绝缘子的绝缘作用,电流无法通过绝缘子流向支架,从而保证了电力系统的安全运行。

同时,绝缘子还能够承受机械载荷,保证导线的安全支撑和绝缘。

综上所述,绝缘子的原理是利用绝缘材料的绝缘性能,通过特定的结构设计,阻止电流的流动,从而保证电力系统的安全运行。

在实际应用中,选择合适的绝缘子材料和结构设计,对于提高电力系统的安全性和稳定性具有重要意义。

希望本文能够帮助读者更加深入地了解绝缘子的原理和作用。

什么是绝缘子?它们在电力输配系统中的作用是什么?

什么是绝缘子?它们在电力输配系统中的作用是什么?

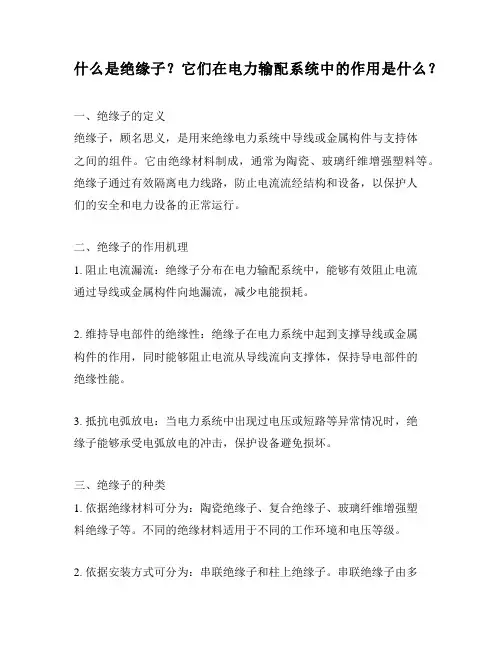

什么是绝缘子?它们在电力输配系统中的作用是什么?一、绝缘子的定义绝缘子,顾名思义,是用来绝缘电力系统中导线或金属构件与支持体之间的组件。

它由绝缘材料制成,通常为陶瓷、玻璃纤维增强塑料等。

绝缘子通过有效隔离电力线路,防止电流流经结构和设备,以保护人们的安全和电力设备的正常运行。

二、绝缘子的作用机理1. 阻止电流漏流:绝缘子分布在电力输配系统中,能够有效阻止电流通过导线或金属构件向地漏流,减少电能损耗。

2. 维持导电部件的绝缘性:绝缘子在电力系统中起到支撑导线或金属构件的作用,同时能够阻止电流从导线流向支撑体,保持导电部件的绝缘性能。

3. 抵抗电弧放电:当电力系统中出现过电压或短路等异常情况时,绝缘子能够承受电弧放电的冲击,保护设备避免损坏。

三、绝缘子的种类1. 依据绝缘材料可分为:陶瓷绝缘子、复合绝缘子、玻璃纤维增强塑料绝缘子等。

不同的绝缘材料适用于不同的工作环境和电压等级。

2. 依据安装方式可分为:串联绝缘子和柱上绝缘子。

串联绝缘子由多个单独的绝缘子串联起来,能够适应高压等级的输电线路。

柱上绝缘子则是将绝缘子直接安装在电力杆上。

3. 依据功能可分为:悬垂绝缘子和电气屏蔽绝缘子。

悬垂绝缘子主要用于输电线路,能承受较大的机械荷载;电气屏蔽绝缘子则用于电力设备和变电站中,能够有效防止电弧放电。

四、绝缘子的主要特点1. 机械强度高:绝缘子需要能够承受导线的重量和外部荷载,具备较高的机械强度。

2. 耐电压性好:绝缘子能够承受电力系统中的高电压,保证电力在输电过程中不被导线接地。

3. 防污性能强:由于绝缘子置于室外,容易被污染物附着,因此绝缘子需要具备良好的防污性能,以保持其绝缘性能。

4. 抗风震性能好:绝缘子需要能够抵御强风和地震等外界环境的作用,确保电力系统稳定运行。

五、绝缘子在电力输配系统中的意义绝缘子作为电力系统中的重要组件,对于保证电力系统的安全运行至关重要。

它们的作用主要体现在以下几个方面:1. 保护电力输配系统的稳定运行,避免电流漏流和过电压引发的事故。

常用绝缘子技术参数

常用绝缘子技术参数

常用绝缘子技术参数绝缘子是一种常用的电力设备,用于在输电线路中支撑导线,同时起到绝缘导线与电杆、电塔之间的作用。

绝缘子的技术参数对于确保输电线路的安全运行具有重要意义。

下面是常用的绝缘子技术参数的介绍:1.绝缘子额定电压:绝缘子的额定电压是指绝缘子能够承受的最高电压。

根据绝缘子使用的环境和具体要求,额定电压可以分为高压、中压和低压等级。

2.绝缘子耐受电压:绝缘子的耐受电压是指绝缘子在额定电压下能够承受的最高电压。

它是绝缘子设计和生产的重要参数,直接关系到绝缘子的使用寿命和安全性。

3.绝缘子介质强度:绝缘子介质强度是指绝缘子在一定条件下能够承受的电场强度。

它是衡量绝缘子绝缘性能优劣的重要指标,与绝缘子的材料和结构密切相关。

4.绝缘子耐电弧能力:绝缘子耐电弧能力是指绝缘子在发生放电时能够耐受和熄灭电弧的能力。

这是绝缘子保持绝缘状态的重要指标,直接影响到绝缘子在电力系统中的可靠性。

5.绝缘子耐污性能:绝缘子耐污性能是指绝缘子在恶劣的自然环境和污染条件下能够保持足够的绝缘性能。

它是绝缘子工作可靠性的重要指标,与绝缘子的表面特性和污秽物质的类型和含量有关。

6.绝缘子抗拉强度:绝缘子抗拉强度是指绝缘子能够承受的最大拉力。

它是绝缘子固定和安装的重要参数,直接影响到绝缘子的可靠性和安全性。

7.绝缘子机械强度:绝缘子机械强度是指绝缘子在一定条件下能够承受的载荷和冲击。

它是绝缘子设计和制造的重要指标,与绝缘子的材料和结构密切相关。

8.绝缘子温度特性:绝缘子温度特性是指绝缘子在不同温度下的绝缘性能特点。

它是绝缘子设计和工作环境选择的重要参考指标,直接影响到绝缘子的可靠性和寿命。

9.绝缘子湿耐性:绝缘子湿耐性是指绝缘子在湿度环境下保持良好绝缘性能的能力。

湿度是绝缘子绝缘性能的重要影响因素,绝缘子的湿耐性直接影响到绝缘子在湿润环境下的可靠性和安全性。

综上所述,绝缘子技术参数包括额定电压、耐受电压、介质强度、耐电弧能力、耐污性能、抗拉强度、机械强度、温度特性和湿耐性等。

绝缘子的原理

绝缘子的原理

绝缘子的原理
绝缘子是一种用于支持和固定电力设备导线的重要组件,其主要作用是将导线与支架隔离,防止电流泄漏和短路。

绝缘子的原理是利用材料的绝缘性能,在高压电场下阻止电流的流动,从而保证电力设备的安全运行。

首先,绝缘子的材料至关重要。

常见的绝缘子材料包括陶瓷、玻璃纤维增强塑料等。

这些材料具有良好的绝缘性能,能够有效地阻止电流的流动,确保电力设备的安全运行。

此外,绝缘子的表面通常还会涂上一层绝缘漆或橡胶,以增强其绝缘性能。

其次,绝缘子的结构设计也对其绝缘性能起着重要作用。

绝缘子通常采用带有凹槽或凸起的设计,这样可以增加绝缘子的表面积,提高其在高压电场下的绝缘性能。

此外,绝缘子的形状和尺寸也需要经过精确计算和设计,以确保其在电力设备中的稳定性和可靠性。

另外,绝缘子的安装位置和方式也对其绝缘性能有着重要影响。

绝缘子通常安装在电力设备的导线上方,通过绝缘子串联或并联的方式来支撑导线,从而有效隔离导线与支架之间的电流,防止电流泄漏和短路的发生。

此外,绝缘子的安装位置还需要考虑其与地面或其他导线的安全距离,以确保其在运行过程中不会受到外部环境的影响。

综上所述,绝缘子的原理是利用材料的绝缘性能,在高压电场下阻止电流的流动,从而保证电力设备的安全运行。

通过合适的材料、结构设计和安装方式,可以有效提高绝缘子的绝缘性能,确保电力设备的安全稳定运行。

绝缘子的原理和构造

绝缘子的原理和构造

绝缘子的原理和构造绝缘子是电力系统中起到隔离电力设备与支架之间的导电部分,用于绝缘电力设备与大地之间的电流,以确保电力系统的安全稳定运行。

绝缘子的原理和构造是电力工程中的重要知识点,下面将从原理和构造两个方面进行详细介绍。

一、绝缘子的原理绝缘子的主要原理是利用绝缘材料的电绝缘性能,阻止电流通过绝缘子流向大地或其他地方。

绝缘子通常采用玻璃纤维增强塑料或瓷瓶胆作为绝缘材料,这些材料具有良好的电绝缘性能,能够有效阻止电流的流动。

在电力系统中,绝缘子将电力设备与支架隔离开来,使得电力设备能够安全运行。

当电力设备工作时,会产生高电压,如果没有绝缘子的隔离作用,电流会通过支架流向大地,导致电力系统的短路或其他故障,严重时可能会引发火灾或爆炸。

因此,绝缘子的原理是通过使用绝缘材料,阻止电流的流动,确保电力设备与大地之间的电气隔离。

二、绝缘子的构造绝缘子的构造主要由绝缘子芯、绝缘子套、绝缘子座等部分组成。

1. 绝缘子芯:绝缘子芯是绝缘子的主要支撑部分,通常由瓷瓶胆或玻璃纤维增强塑料制成。

绝缘子芯的主要作用是承受电力设备产生的电压,并将电压传递给绝缘子套。

2. 绝缘子套:绝缘子套是绝缘子的外壳,通常由橡胶或硅橡胶制成,具有良好的绝缘性能。

绝缘子套的主要作用是保护绝缘子芯,防止外界因素对绝缘子的损坏,同时也起到了增加绝缘子的机械强度的作用。

3. 绝缘子座:绝缘子座是绝缘子安装在支架上的部分,通常由金属材料制成。

绝缘子座的主要作用是固定绝缘子,确保绝缘子和支架之间的紧密连接,以保证绝缘子能够正常工作。

绝缘子的构造设计要考虑到电力设备所承受的电压、气候条件、机械强度等因素。

不同类型的绝缘子具有不同的结构和特点,如盘形绝缘子、串形绝缘子、挂式绝缘子等。

根据实际情况选择合适的绝缘子类型和规格,能够有效保障电力系统的安全运行。

绝缘子在电力系统中起着至关重要的作用,它们的原理和构造直接影响着电力设备的安全性和可靠性。

了解绝缘子的原理和构造,对于电力工程人员和相关专业人员来说是必备的知识。

绝缘子的原理和构造

绝缘子的原理和构造

绝缘子的原理和构造绝缘子是一种用于电力系统中的重要组件,其主要作用是隔离电力设备和外界环境之间的电流,保证设备的安全运行。

本文将详细介绍绝缘子的原理和构造。

一、绝缘子的原理绝缘子的主要作用是将高压线路上的电荷隔离开来,防止电流通过。

其实现原理主要基于两种物理现象:电场和表面放电。

1. 电场在高压线路中,由于导线上带有高压电荷,会形成一个强大的电场。

当这个电场遇到一个绝缘体时,会产生一个强烈的反应。

如果这个绝缘体足够强大,它就能够抵抗这个反应,并且保持自己不被击穿。

2. 表面放电表面放电是指当一个导体表面处于高压状态时,在其表面形成一层气体等离子体,并在表面释放出能量。

这种现象通常发生在导体表面处于不均匀或者锐利形状时。

为了避免这种现象发生,需要使用特殊材料制造出光滑、均匀的导体表面。

二、绝缘子的构造绝缘子的构造主要由两个部分组成:绝缘体和支架。

1. 绝缘体绝缘体是绝缘子中最重要的部分,其主要作用是抵抗电场和表面放电。

绝缘体通常由陶瓷或者玻璃等材料制成,这些材料具有良好的耐压性和耐腐蚀性能。

在制造过程中,会将这些材料加工成不同形状和尺寸,并且在表面涂上一层防污涂层,以保证其长期使用不受到外界环境的影响。

2. 支架支架是用于固定绝缘体并将其连接到高压线路上的部件。

支架通常由金属制成,具有良好的强度和稳定性。

在制造过程中,会对支架进行特殊处理以提高其耐腐蚀性能,并且在表面涂上一层防污涂层,以保证其长期使用不受到外界环境的影响。

三、不同类型的绝缘子根据使用场景和特点不同,可以将绝缘子分为以下几种类型:1. 针式绝缘子针式绝缘子主要用于高压直流输电线路中,其形状类似于一个长针,可以将高压电荷从导线上引出。

2. 瓷瓶式绝缘子瓷瓶式绝缘子是一种常见的绝缘子类型,其形状类似于一个圆柱体,通常用于电力系统中的中低压线路上。

3. 复合材料绝缘子复合材料绝缘子是一种新型的绝缘器材料,由于其具有轻质、高强度、耐腐蚀等优点,被广泛应用于电力系统中的高压线路和变电站等场景中。

输配电线路绝缘子知识介绍

输配电线路绝缘子知识介绍

绝缘子型号
• 柱式绝缘子型号表示: 第一字母:P-针式 第二字母:S-实心 第三数字:额定电压(Kv) 第四数字:抗弯强度(KN)
绝缘子型号
• 瓷横担型号表示: 第一字母:S-实心 SC-全瓷实心 第二数字:50%全波冲击闪络电压(Kv) 第三字母:Z-直立式(水平式不标)
绝缘子连接
• 瓷质、玻璃悬式绝缘子: 每片绝缘子之间或绝缘子与连接金具之间的连 接分为球窝型和槽型连接
绝缘子分类
• 按材质分类 瓷质悬式绝缘子 钢化玻璃悬式绝缘子 合成硅橡胶悬式绝缘子
• 按用途分类 额定电压:35Kv~1000Kv 污秽区域:普通悬式、防污悬式
绝缘子分类
• 按形状分类: 悬 式:连接形式-球形、槽型 作用形式-普通、防污 棒 式:合成绝缘子 柱 式:用于跳线间隙不满足要求的支撑 瓷横担:目前不采用
• 悬垂绝缘子串: 用于直线杆塔的导线悬挂 1.悬垂绝缘子单串: 安装时应与地面垂直,顺线路方向与垂直的 位移不应超过5º,且最大偏移值不应超过200 mm.运行中的偏移不得大于7.5º
绝缘子串
2.悬垂绝缘子双串: 提高导线固定的可靠性。一般用于跨越直线
杆塔或较大档距的杆塔.能承受导线综合荷载
绝缘子串
3.悬垂V形串: 限制绝缘子串摇摆
减少塔头尺寸和线路 走廊的宽度
V形串的夹角α 一般 取值不应大于60º
绝缘子串
•耐张绝缘子串: 耐张杆塔上的导线悬挂 1.耐张绝缘子单串
绝缘子串
2.耐张绝缘子双串: 耐张杆塔上的导线悬挂,
绝缘子串的特点
• 绝缘子的特点 1.瓷质绝缘子: 原材料丰富,制造简单,价格低廉,使用 方便。在运行中需检测低值和零值,以免使 绝缘子水平降低而发生绝缘击穿造成事故

电力绝缘子类型

电力绝缘子类型

电力绝缘子类型电力绝缘子是电力系统中不可或缺的重要组成部分,其作用是在输电线路上支持导线,同时防止电流流失。

根据不同的材料和结构特点,电力绝缘子可以分为多种类型,例如玻璃绝缘子、陶瓷绝缘子、复合绝缘子等。

本文将从这些不同类型的电力绝缘子入手,分别进行介绍。

玻璃绝缘子是一种常见的电力绝缘子,主要由玻璃纤维和树脂等材料制成。

这种绝缘子具有重量轻、绝缘性能稳定等优点,适用于一般的电力输配电线路。

然而,玻璃绝缘子在恶劣环境下易受到破坏,因此在高海拔、高寒地区不适用。

陶瓷绝缘子是另一种常见的电力绝缘子,由陶瓷材料制成。

陶瓷绝缘子具有良好的抗电弧性能和机械强度,适用于高压输电线路。

此外,陶瓷绝缘子还具有抗污秽性能好的特点,能够减少绝缘子表面的积污,提高输电线路的安全性。

复合绝缘子是近年来发展起来的一种新型电力绝缘子,由有机硅橡胶和玻璃纤维增强材料组成。

复合绝缘子具有重量轻、绝缘性能稳定、抗污秽性能好等优点,适用于高寒、高海拔等恶劣环境。

与传统的玻璃绝缘子和陶瓷绝缘子相比,复合绝缘子具有更好的耐候性和耐老化性能,能够延长电力设备的使用寿命。

除了上述几种常见的电力绝缘子类型外,还有其他一些特殊材料制成的绝缘子,如硅橡胶绝缘子、云母绝缘子等。

这些绝缘子在特定的场合有着特殊的应用价值,能够满足不同电力系统的需求。

总的来说,不同类型的电力绝缘子各有其优缺点,选择合适的绝缘子类型需要根据具体的输电线路环境和要求来进行。

在实际工程中,应根据电力系统的特点和要求,合理选择电力绝缘子类型,以确保输电线路的安全稳定运行。

希望本文对读者对电力绝缘子类型有所了解,并在实际工程中提供一定的参考价值。

绝缘子特征及防污秽闪络措施

绝缘子特征及防污秽闪络措施

绝缘子特征及防污秽闪络措施一、绝缘子的特征绝缘子是电力系统中保持高压电设备绝缘的重要配件,其防止电气设备与地面或对接设备电气隔离失效的功用至关重要,绝缘子的选择与使用不当,会对电力系统的运行和设备的安全造成重大危害。

1. 绝缘子的种类根据绝缘子的应用,可分为耐张绝缘子、悬式绝缘子、巨型绝缘子等多个型号。

其中比较常见的有以下几种:(1) 耐张绝缘子耐张绝缘子是在输电线路与杆塔之间被安装,提供电气绝缘,并承受输电线路的重量和风荷载。

耐张绝缘子的结构主要包括两个部分,一个是绝缘子芯,另一个是金属附件。

(2) 悬式绝缘子悬式绝缘子是通过绝缘子串联安装,支撑输电线路,具有良好的耐污性能。

(3) 巨型绝缘子巨型绝缘子是用于直流输电、超高压输电、地理环境恶劣区域等场合,具有耐压、耐污、抗风、耐候性好等特点。

2. 绝缘子的特性(1) 绝缘性绝缘子的主要作用是电气隔离,因此需要具有良好的绝缘性能。

相比氧化铝陶瓷绝缘子,硅橡胶绝缘子绝缘性能更好,起到更好的保护作用。

(2) 机械性能绝缘子除了具有较强的电绝缘性,还须具有足够的耐机械性能。

在使用过程中,绝缘子会受到各种外力的影响,如高温、低温、风、雨、雪等各种天气,以及设备运行时产生的载荷作用,使绝缘子受到各种复杂应力。

因此,绝缘子的机械性能指标应符合国家工业标准。

(3) 耐污性在使用过程中,会有大量的污秽物沉积在绝缘子表面,严重影响绝缘性能,甚至导致闪络。

因此,绝缘子的耐污性是重要特性之一。

(4) 耐候性绝缘子通常是安装在户外,因此必须能够在不良气候条件下正常运行。

绝缘子需要具有耐寒、耐热、耐紫外线及其它有害气体的腐蚀能力。

二、防污秽闪络措施绝缘子的污秽会大大降低其绝缘性能,同时会导致闪络事故,因此需要采取措施使得绝缘子能够良好地运行。

以下是几种有效的防污闪措施:1. 表面涂覆材料对于具有一定规模的输电线路或设备,可以采用表面涂覆材料的方法防止绝缘子表面沉积污垢。

涂料应具有以下特点:•耐候性好•抗污染性能好•保护层的透气性良好•具有良好的化学稳定性和热稳定性常用的表面涂覆材料有如下几种:(1) 氟碳涂层氟碳涂层是一种具有稳定性、耐候性、抗污性和抗腐蚀性的表面涂层,涂在绝缘子表面后形成的涂层比较厚,可以很好地保护绝缘子表面。

复合绝缘子和瓷绝缘子

复合绝缘子和瓷绝缘子

复合绝缘子和瓷绝缘子绝缘子是电力系统中不可或缺的组成部分,它们的作用是隔离电力设备和电力线路,防止电力泄漏和电弧故障。

在绝缘子的种类中,复合绝缘子和瓷绝缘子是两种常见的类型。

它们各有优缺点,下面将分别进行介绍。

一、复合绝缘子复合绝缘子是由玻璃纤维增强塑料和硅橡胶材料制成的。

它们具有轻质、高强度、耐腐蚀、耐候性好等优点。

复合绝缘子的外形设计多样,可以根据不同的使用环境和电压等级进行定制。

此外,复合绝缘子的绝缘性能稳定,不易受到污染和湿度等因素的影响,因此在高海拔、高湿度等恶劣环境下使用效果更佳。

然而,复合绝缘子也存在一些缺点。

首先,它们的制造成本较高,因为需要使用特殊的材料和工艺。

其次,复合绝缘子的耐久性相对较差,需要定期检查和更换。

最后,复合绝缘子的抗污性能虽然较好,但在污染严重的环境下,仍然需要进行清洗和维护。

二、瓷绝缘子瓷绝缘子是由瓷土和其他辅助材料制成的。

它们具有耐高温、耐磨损、抗污性好等优点。

瓷绝缘子的制造成本相对较低,而且使用寿命长,一般可以达到30年以上。

此外,瓷绝缘子的绝缘性能稳定,不易受到外界因素的影响,因此在高温、高湿度等恶劣环境下使用效果更佳。

然而,瓷绝缘子也存在一些缺点。

首先,它们的重量较大,安装和维护较为困难。

其次,瓷绝缘子的抗震性能较差,容易受到地震等自然灾害的影响。

最后,瓷绝缘子的抗污性能相对较差,在污染严重的环境下容易受到影响。

综上所述,复合绝缘子和瓷绝缘子各有优缺点,应根据具体的使用环境和电力需求进行选择。

在一些特殊的情况下,也可以采用复合绝缘子和瓷绝缘子的组合使用,以达到更好的绝缘效果。

绝缘子的原理

绝缘子的原理

绝缘子的原理绝缘子是一种用于支撑和固定导线或设备的绝缘部件,它主要的作用是防止电流通过支撑物流入地面或其他不应该通电的部分,以保证电力设备的安全运行。

绝缘子的原理是通过阻止电流的流动来实现绝缘的作用,下面我们将详细介绍绝缘子的原理及其作用。

首先,绝缘子的主要原理是利用绝缘材料的高阻值来阻止电流的流动。

绝缘子通常采用玻璃、陶瓷等材料制成,这些材料具有很高的电阻值,可以有效地阻止电流的通过。

当电流通过导线流动时,绝缘子将导线与支撑物隔离开来,阻止电流流入支撑物,从而保证了支撑物的绝缘状态。

其次,绝缘子的作用还体现在它的结构上。

绝缘子通常由绝缘子串组成,每个绝缘子串由若干个绝缘子单元组成,绝缘子单元之间通过金属螺纹连接起来。

这种结构设计使得绝缘子具有较高的机械强度和抗风压能力,可以在恶劣的气候条件下保持稳定的工作状态。

此外,绝缘子的原理还与其表面的污秽情况有关。

绝缘子表面的污秽会导致漏电现象,影响绝缘子的绝缘性能。

因此,定期清洗绝缘子表面是保证绝缘子正常工作的重要措施之一。

绝缘子的原理是保证电力设备安全运行的重要基础,只有充分理解和掌握绝缘子的原理,才能更好地保障电力系统的安全稳定运行。

绝缘子的原理主要包括绝缘材料的高阻值阻止电流流动、结构设计保证机械强度和抗风压能力、定期清洗绝缘子表面以保证绝缘性能等方面。

只有综合考虑这些因素,才能更好地理解和应用绝缘子的原理,确保电力设备的安全运行。

综上所述,绝缘子的原理是多方面的,需要综合考虑材料、结构、清洁等因素,才能保证其正常工作。

通过深入了解绝缘子的原理,我们可以更好地应用和维护绝缘子,保障电力系统的安全稳定运行。

绝缘子型号

绝缘子型号

绝缘子型号
在电气领域中,绝缘子是一种重要的电气元件,用于支撑和绝缘电线、电缆等
导电元件与支架之间的。

绝缘子型号是对绝缘子进行分类和标识的一种方式,通过不同的型号可以表示绝缘子的参数、规格以及适用范围。

下面将介绍一些常见的绝缘子型号及其特点。

XYZ-100型绝缘子
XYZ-100型绝缘子是一种常用的高压绝缘子,适用于输电线路和变电站等领域。

该型号的绝缘子具有耐电压高、耐电击穿能力强、结构稳定等特点,可在恶劣的环境条件下长期稳定工作。

ABC-200型绝缘子
ABC-200型绝缘子是一种中压绝缘子,广泛应用于城市配电网和工业用电系统中。

该型号的绝缘子具有紧凑结构、安装便捷、绝缘性能优良等特点,适合在有限空间内进行安装和使用。

LMN-300型绝缘子
LMN-300型绝缘子是一种低压绝缘子,通常用于家庭用电和小型设备中。


型号的绝缘子具有体积小、重量轻、绝缘性能稳定等特点,适合在家庭和小型机器设备中使用。

综上所述,不同型号的绝缘子适用于不同的电气设备和场合,选择适合的绝缘
子型号可以有效保障电气设备的安全运行和延长设备的使用寿命。

在电气工程领域中,对于绝缘子型号的选择和使用需慎重对待,以确保设备的稳定性和安全性。

电力金具绝缘子介绍

电力金具绝缘子介绍

电力金具绝缘子介绍电力金具绝缘子是电力输配电设备中应用广泛的一种绝缘元件,用于支撑和固定导线、导缆,以及隔离导线或设备与支架之间的电气绝缘。

它是电力系统中非常重要的一部分,具有防止电流泄漏、避免接触电压和绝缘保护等功能。

电力金具绝缘子的主要材质通常是陶瓷或复合材料。

陶瓷绝缘子由瓷外壳和瓷芯组成,其外壳通常由高强度的瓷土制成,具有良好的机械强度和热稳定性。

瓷芯则是由高纯度的瓷土制成,具有良好的绝缘性能,可在恶劣的环境条件下使用。

复合材料绝缘子则由有机高分子材料和玻璃纤维增强材料组成,兼具机械强度和绝缘性能。

1.优异的绝缘性能:电力金具绝缘子具有良好的绝缘性能,能够有效地隔离高压设备和导线之间的电气连接,确保电力系统的安全运行。

2.良好的机械强度:电力金具绝缘子的外壳通常由高强度的瓷土或复合材料制成,具有良好的机械强度。

它能够承受高压设备和导线的重量,保证电力系统的稳定运行。

3.抗污性能强:陶瓷绝缘子表面通常有一层防污表面处理,能有效地防止灰尘和湿气的附着,提高绝缘子的抗污性能,减少绝缘子表面的污秽率。

4.耐候性好:电力金具绝缘子能够在恶劣的气候条件下使用,如高温、低温、高湿或强风等,具有良好的耐候性。

5.容易安装和维护:电力金具绝缘子结构简单,安装方便。

它通常以螺栓或螺母等固定在支架上,维护时只需定期检查清洁即可。

电力金具绝缘子的应用范围广泛,主要用于变电站、输配电线路、电力设备等领域。

在输电线路中,电力金具绝缘子用于支撑和固定导线,隔离导线与电力杆或电力塔之间的电气连接,确保输电线路的绝缘安全。

在变电站中,电力金具绝缘子用于电缆分支接地、中性点接地,保护电力设备和人员安全。

总结起来,电力金具绝缘子是电力输配电设备中一种重要的绝缘元件,具有优异的绝缘性能、良好的机械强度以及抗污性能强等特点。

它的应用范围广泛,对于电力系统的安全运行至关重要。

随着电力技术的不断发展,电力金具绝缘子也将不断提高其性能,适应更为复杂和高效的电力系统需求。

电力绝缘子类型

电力绝缘子类型

电力绝缘子类型电力绝缘子是电力输配电线路中必不可少的一种设备,其作用是防止电力设备与地面或其他设备发生直接的电气接触,从而保障电力系统的安全运行。

根据材质和结构的不同,电力绝缘子可以分为多种类型,下面将就几种常见的电力绝缘子类型进行介绍。

第一种是瓷质绝缘子,这是最常见的一种电力绝缘子类型。

瓷质绝缘子通常由高强度的瓷胚和金属端子组成,具有优异的绝缘性能和机械强度。

瓷质绝缘子表面光滑,不易被灰尘和水汽侵蚀,适用于高湿度和高污染环境下的电力设备。

第二种是玻璃纤维增强塑料绝缘子,也称为玻璃钢绝缘子。

这种绝缘子由玻璃纤维增强塑料制成,具有较高的机械强度和耐候性,适用于高海拔和恶劣气候条件下的电力设备。

玻璃钢绝缘子重量轻、安装方便,是现代电力系统中常用的一种绝缘子类型。

第三种是硅橡胶绝缘子,这种绝缘子材料具有优异的耐高温性能和耐候性能,适用于高温地区和强紫外线照射环境下的电力设备。

硅橡胶绝缘子柔软耐磨,不易老化,可以有效延长电力设备的使用寿命。

第四种是复合绝缘子,这种绝缘子是将不同材质的绝缘材料组合在一起制成,以充分发挥各种材料的优势。

复合绝缘子具有绝缘性能好、机械强度高、耐污染能力强等优点,广泛应用于高压输电线路和变电站设备中。

除了以上几种常见的电力绝缘子类型外,还有陶瓷绝缘子、橡胶绝缘子、石英绝缘子等多种类型,它们各自具有特定的优点和适用范围,可以根据具体的电力设备和环境要求来选择合适的绝缘子类型。

总的来说,电力绝缘子在电力系统中扮演着至关重要的角色,它们不仅能够有效隔离电力设备,确保电力系统的安全运行,还能够提高电力设备的使用寿命,减少维护成本。

因此,在电力系统设计和运行中,选择合适的电力绝缘子类型至关重要,只有这样才能保障电力系统的稳定运行和人员的安全。

绝缘子电气符号

绝缘子电气符号

绝缘子电气符号绝缘子是电力系统中用于支持、固定和绝缘导线的重要元件之一。

作为电力传输和配电系统中的关键部件,绝缘子起到了保护线路免受电气击穿和短路的作用。

根据不同的设计和功能要求,绝缘子的类型和结构各有差异。

在电气工程中,绝缘子通常用图形和符号来表示和标识。

以下是绝缘子的一些电气符号和其相关参考内容的介绍。

1. 垂直挂式绝缘子(Vertical Suspension Insulator):垂直挂式绝缘子是最常见的一种绝缘子类型,用于支持和悬挂导线。

符号通常包括一个垂直的直线,表示绝缘子的主体部分,上面悬挂着一条水平的线,表示导线的悬挂点。

参考内容可包括垂直挂式绝缘子的主要特点、用途以及材料等信息。

2. 斜挂式绝缘子(Slope Suspension Insulator):斜挂式绝缘子用于支持导线并提供绝缘保护。

符号通常包括一个倾斜的直线,表示绝缘子的主体部分,下面有一条水平的线,表示导线的悬挂点。

参考内容可包括斜挂式绝缘子的应用范围、结构和优点等信息。

3. 跌落式绝缘子(Pendulum-type Insulator):跌落式绝缘子主要用于提供导线的绝缘保护,并通过链条或绳索连接到支架上。

符号通常包括一个带有圆形或方形主体的弧线,表示绝缘子的外形,上面带有一条向下的垂直线,表示绳索或链条的连接点。

参考内容可包括跌落式绝缘子的结构设计、适用条件以及使用方法等信息。

4. 支柱绝缘子(Post Insulator):支柱绝缘子主要用于电气系统中的支柱或柱状设备,提供绝缘保护。

符号通常包括一个垂直的直线,表示绝缘子的主体部分,上面横跨一个或多个水平的线,表示绝缘子的连接点。

参考内容可包括支柱绝缘子的应用场景、类型和材料选择等信息。

5. 悬式绝缘子(Guy Strain Insulator):悬式绝缘子主要用于支撑悬线和支杆,以提供导线的绝缘保护。

符号通常包括一个水平的线段,表示导线的悬挂点,上面悬挂着一个带有环形线或弧线的线段,表示悬式绝缘子。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

中文名称:绝缘子英文名称:insulator定义1:安装在不同电位的导体之间或导体与地电位构件之间,能够耐受电压和机械应力作用的器件。

所属学科:电力(一级学科);输电线路(二级学科)定义2:一段长约数百碱基对,能够妨碍真核基因调节蛋白对远距离的基因施加影响的DNA序列。

可以缓冲异染色质的阻遏作用,当其位于基因及其调控区旁侧时,该基因不论其在基因组中位置如何都能正常表达;当其位于靶基因的增强子与启动子之间时,可以阻断增强子的作用。

所属学科:生物化学与分子生物学(一级学科);基因表达与调控(二级学科)定义3:一种顺式作用元件。

长约数百个核苷酸对,通常位于启动子正调控元件或负调控元件之间的一种调控序列。

所属学科:遗传学(一级学科);分子遗传学(二级学科绝缘子是一种特殊的绝缘控件,能够在架空输电线路中起到重要作用。

早年间绝缘子多用于电线杆,慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体,它是为了增加爬电距离的,通常由玻璃或陶瓷制成,就叫绝缘子。

绝缘子在架空输电线路中起着两个基本作用,即支撑导线和防止电流回地,这两个作用必须得到保证,绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效,否则绝缘子就不会产生重大的作用,就会损害整条线路的使用和运行寿命。

1.绝缘子通常分为可击穿型和不可击穿型。

2.按结构可分为柱式(支柱)绝缘子、悬式绝缘子、防污型绝缘子和套管绝缘子。

3.按应用场合又分为线路绝缘子和电站、电器绝缘子。

其中用于线路的可击穿型绝缘子有针式、蝶形、盘形悬式,不可击穿型有横担和棒形悬式。

用于电站、电器的可击穿型绝缘子有针式支柱、空心支柱和套管,不可击穿型有棒形支柱和容器瓷套。

4.架空线路中所用绝缘子,常用的有针式绝缘子、蝶式绝缘子、悬式绝缘子、瓷横担、棒式绝缘子和拉紧绝缘子等。

5.现在常用的绝缘子有:陶瓷绝缘子,玻璃钢绝缘子,合成绝缘子,半导体绝缘子绝缘子俗称瓷瓶,它是用来支持导线的绝缘体。

绝缘子可以保证导线和横担、杆塔有足够的绝缘。

它在运行中应能承受导线垂直方向的荷重和水平方向的拉力。

它还经受着日晒、雨淋、气候变化及化学物质的腐蚀。

因此,绝缘子既要有良好的电气性能,又要有足够的机械强度。

绝缘子的好坏对线路的安全运行是十分重要的。

绝缘子按结构可分为支持绝缘子、悬式绝缘子、防污型绝缘子和套管绝缘子。

架空线路中所用绝缘子,常用的有针式绝缘子、蝶式绝缘子、悬式绝缘子、瓷横担、棒式绝缘子和拉紧绝缘子等。

绝缘子的电气性故障有闪络和击穿两种。

闪络发生在绝缘子表面,可见到烧伤痕迹,通常并不失掉绝缘性能;击穿发生在绝缘子的内部,通过铁帽与铁脚间瓷体放电,外表可能不见痕迹,但已失去绝缘性能,也可能因产生电弧使绝缘子完全破坏。

对于击穿,应注重检查铁脚的放电痕迹和烧伤情况。

绝缘子的故障检测分为带电检测和不带电检测,目前较为常用的为SJC-5和WG-15这两款仪器,不带电检测测的是绝缘子的绝缘电阻,带电检测测的是绝缘子的分别电压,选择绝缘子测试关键是要确定你的检测方法,同时,检测的方便性也很重要绝缘子在线检测方法作者:佚名文章来源:不详点击数:更新时间:2008-9-26 14:21:50摘要:评述绝缘子在线检测的各种方法的测量原理、信号处理手段及判别方法的特点,并提出几种信号处理的方法及实际测量装置的设计构想。

关键词:绝缘子;测量方法;在线检测分类号:TM216文献标识码:A文章编号:1003-8337(2000)02-0003-061引言安装在输电线路上的绝缘子,在运行过程中因长期经受机电负荷、日晒雨淋、冷热变化等作用,可能出现绝缘电阻降低、开裂甚至击穿等故障,对供电可靠性带来潜在威胁,因此,绝缘子在线检测意义重大。

线路绝缘子的在线检测,因其安装位置的特殊性及分布区域的广泛性,向来是绝缘在线监测的一个难点。

若干年来,国内外一直在寻找有效的解决办法[1][2],至今已有以超声波检测法、激光多普勒振动法及红外热象仪法为代表的非电量测量法和以电压分布检测法、绝缘电阻法及脉冲电流法为典型的电量测量法,被尝试用于解决绝缘子在线检测问题。

2非电量测量法激光多普勒振动法是利用已开裂的绝缘子的振动中心频率与正常时不同的特点,通过外力如敲击铁塔或将超声波发生器所产生的超声波用抛物型反射镜对准被测绝缘子,或用激光源对准被测绝缘子,以激起绝缘子的微小振动,然后将激光多普勒仪发出的激光对准被测绝缘子,根据对反射回来的信号的频谱的分析,从而获得该绝缘子的振动中心频率值,据此判定该绝缘子的好坏。

超声波检测法是基于当超声波从一种介质进入到另一种介质的传播过程中,在两介质的交界面发生反射、折射和模式变换(纵、横波转换)的原理实现的。

通过接收超声波发生器(称为换能器)发出的脉冲超声波在进入绝缘子介质和穿出绝缘子介质时的反射波来限定绝缘子的位置区间。

当绝缘子出现“开裂”时,则在接收到的反射波的时间轴上将出现该缺陷的反射波,由时间轴上的该缺陷波的大小及位置,即可判断出缺陷在绝缘子中的具体情况。

超声波检测法和激光多普勒振动仪法可检定出开裂绝缘子,对于具有“零值自爆”特性的玻璃绝缘子的在线检测确有高效。

日本在这一领域研究较多,也取得了一定的进展[3]-[6];但超声波检测法存在的耦合和衰减及超声波换能器的性能问题在远距离遥测上目前未有大的突破,尚处于摸索阶段,该类设备目前主要用于企业生产的在线检测及实验室检定。

激光多普勒振动仪体积庞大、笨重、使用及维修复杂、造价高等缺点及两种检测法对未开裂的劣值绝缘子检测无效的问题,限制了这两种检测法的适用范围。

利用绝缘子表面的热效应原理进行在线检测的红外热象仪法[7],对于涂有半导体釉的耐污绝缘子的遥测相当有效。

因为此类绝缘子在线带电运行时,正常绝缘子的表面电流较大、温升较高,而劣值绝缘子的表面温度比正常绝缘子低好几度,用红外热象仪易于识别;但对于玻璃绝缘子或普通釉的瓷绝缘子,其正常的表面温度比劣值的表面温度仅相差1℃左右, 在复杂的现场环境下,测量极其困难,而红外热象仪高昂的造价亦令众多用户对其性能价格比难以接受。

基于此,下面我们将重点讨论电量法绝缘子在线检测技术。

3电量检测法3.1电压分布检测法电压分布检测法是一种传统的绝缘在线检测方法。

近年来随着传感器技术的发展,该法也被赋予了新的内容。

基于泡克尔斯(Pockels)效应的光纤电压(场强)传感器能在基本上不改变绝缘子串电场强度分布的情况下,准确测定各绝缘子的电压分布情况,克服了短路叉法、火花间隙法测量准确度低、读数分散性大的缺点,同时也消除了静电电压表法测量改变绝缘子串电压分布的不足。

在信号处理方面,目前普遍采用将测量结果经电光转换后通过绝缘杆内的光纤传输到低压端, 再转换成电信号读数[8][9]或直接将测量结果转换成语音信号报出[10][11]的方法。

至于劣值绝缘子的判定,目前众多的理论研究及实验均已证明[12]-[14]:正常绝缘子串的电压分布呈不完全马鞍型,即在每串绝缘子中靠近导线侧的绝缘子承受电压最高,约为靠近接地端绝缘子承受电压的1.7倍~3.0倍,而以中间部分承受电压最低;但两相邻绝缘子之间承受电压之比则大致在1.1~1.3之间,因此,用相邻比较法即能较好地判断出低劣值绝缘子。

国内目前一般以相邻绝缘子电压比低于50%作为劣值绝缘子的判断标准[15],或采用纵向比较法即与该绝缘子串上次所测电压分布相比较的方法判别劣值绝缘子。

电压分布检测法的特点在于直观、能准确地判断绝缘子性能的变化。

光学测量方法消除了以前测量方法的准确度不高、读数困难等缺点,虽然已研制出自爬式绝缘子检测仪[8][16],相对减轻了现场操作人员的劳动强度,但每次测量必须登高才能完成,操作人员的劳动强度依然较大、工作安全性较差的缺点仍然令这种方法难以得到广泛应用。

如何解决好这一问题将是该法今后应用研究的主要课题。

3.2绝缘电阻法绝缘子在线检测中,绝缘电阻的测量是通过泄漏电流的测量得以实现的。

众所周知,高压输电线路绝缘子一般都采用结构简单、机械强度高、老化率低的盘形悬式绝缘子串接成串后,可在任意电压等级的输电线上使用,其等效电路可用RC串并联电路表示[17],如图1所示。

图1绝缘子串等效电路图正常时,泄漏电流为毫安级,当绝缘子串中有零值或低值绝缘子时,其对地泄漏电流的值将发生较大的变化。

该变化值依绝缘子劣化的程度及个数而异,但通过检测灵敏度及准确度较高的电流传感器是完全可以准确判断的,文献[18]在实验室证明了这一点。

文献[19]介绍了一种输电线路绝缘子在线监测的方法。

它将测量到的泄漏电流值以无线通讯的方式传送到处理中心进行信息处理,实现了对线路绝缘子的遥测;但该法存在的一个重大缺陷在于要在每个绝缘子串上安装一套检测装置,成本过高,在实际应用中推广是用户难以承受的,且装置的维护、检修需停电才能进行。

目前已研制出多种适用于泄漏电流测量的实用的电流传感器[20][21]。

它们在泄漏电流的测量准确度方面毫无问题,但绝缘电阻法存在的问题并非完全在于电流的准确测量, 它还取决于以下几个因素:①输电线路的电压变化直接影响到泄漏电流的大小,且电压的变化引起的电流改变值在理论上足以与一至二个绝缘子劣化时的电流改变值相当。

②绝缘子的泄漏电流与其表面的污秽程度密切相关[22]-[24]。

杆塔结构[25]、绝缘子老化程度[26]、绝缘子形状[27]及天气状况[28][29]如温度、湿度甚至风速风向对绝缘子泄漏电流的大小都有影响,因而泄漏电流值在正常情况下亦是一个随时间变化的量,存在一个如何正确判定绝缘子串是否存在劣值绝缘子,即如何确立判断标准(判据)的问题。

通过横向或纵向比较的方法判断显然不足以令人信服,用模糊理论的隶属度函数的概念赋予使用年限、气候及污秽以不同的隶属度,通过对气象参数、污秽等量的综合测试然后结合各变电站电压互感器的测量值,用离线校正的方法消除这些因素的影响,达到检测绝缘子的目的应该是一个较好的解决问题的途径。

但隶属度函数的建立需要大量的运行经验作参考, 这将是一个长期、艰苦的工作,而绝缘电阻法勿需登高测量、原理简单、实用性强的优点使该法仍值得人们去探索。

国外在这方面利用人工神经网络的特点已做了一些尝试,取得了一定程度的进展[30][31]。

3.3脉冲电流法所谓脉冲电流法就是通过测量绝缘子电晕脉冲电流的方法来判断绝缘子的绝缘状况,其原理是:存在劣值绝缘子的绝缘子串中,由于劣化绝缘子的绝缘电阻很低,它在绝缘子串中承担的电压也较小,于是其它正常绝缘子在绝缘子串上的承受电压必然明显大于正常情况时的承受电压,而因回路阻抗变小、绝缘子电晕现象的加剧,电晕脉冲电流必将变大;根据线路上存在劣值绝缘子时电晕脉冲个数的增多、幅值的增大的现象,利用宽频带电晕脉冲电流传感器套入杆塔接地引线取出电晕脉冲电流信号,通过一定的信号处理手段,从而达到在低压端检出不良绝缘子的目的。
