液压锁、液控锁结构原理

双向液压锁的原理

双向液压锁的原理双向液压锁是一种常用的流体控制元件，它可以实现液压系统的双向限制。

它的原理是利用两个单向阀组成的结构，在液压系统中起到限定流体流动方向的作用。

双向液压锁由两个单向阀和一个弹簧组成。

其中一个单向阀被称为阻挡单向阀，另一个单向阀被称为过流单向阀。

这两个单向阀通过调整弹簧的刚度可以控制锁线压力和解锁缓冲的效果。

在锁定状态下，阻挡单向阀关闭，过流单向阀打开，液压系统的压力将被限制在设定的压力范围内。

此时，无论液压系统中的压力如何变化，都无法打开阻挡单向阀，保持系统的稳定。

这种情况下，液压缸或液压马达上锁，无法从外部施加力量或承受外部负载。

解锁状态下，阻挡单向阀打开，过流单向阀关闭。

当液压系统中的压力超过设定的压力范围时，阻挡单向阀会打开，允许流体通过。

此时，液压缸或液压马达可以承受外部施加的力量或负载，实现工作。

当液压系统的压力恢复到设定范围内时，阻挡单向阀会关闭，限制流体的流动，锁定液压缸或液压马达。

双向液压锁的原理类似于一个阀门，它可以控制液压系统中的流体流向。

当压力超过设定阈值时，它可以关闭，保持系统的稳定；当压力恢复到设定范围内时，它可以打开，允许流体流动。

在液压系统中，双向液压锁的应用可以很广泛。

例如，在工程机械中，它可以用于液压缸或液压马达的锁定，防止由于外部冲击造成的意外移动；在航空航天领域，它可以用于对液压系统中的流量进行控制，保证系统的安全性和可靠性；在输送机械领域，它可以用于对输送带的控制，确保物料的顺利运输。

总之，双向液压锁是一种重要的流体控制元件，通过控制液压系统中的流动方向，实现液压缸或液压马达的锁定和解锁。

它的原理简单，应用广泛，在各个工业领域起着重要的作用。

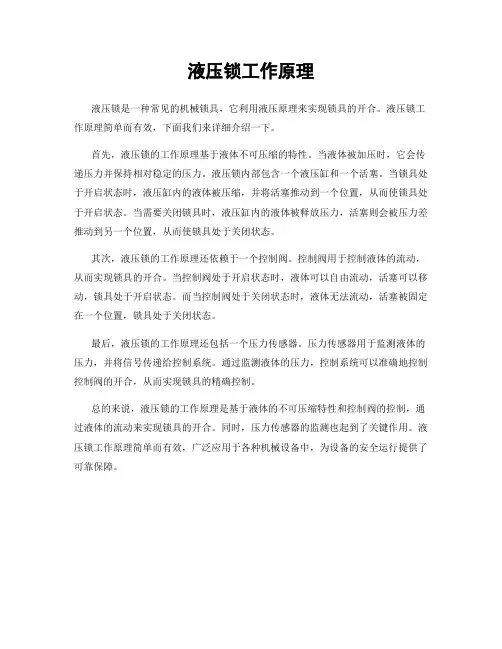

液压锁工作原理

液压锁工作原理
液压锁是一种常见的机械锁具，它利用液压原理来实现锁具的开合。

液压锁工作原理简单而有效，下面我们来详细介绍一下。

首先，液压锁的工作原理基于液体不可压缩的特性。

当液体被加压时，它会传递压力并保持相对稳定的压力。

液压锁内部包含一个液压缸和一个活塞。

当锁具处于开启状态时，液压缸内的液体被压缩，并将活塞推动到一个位置，从而使锁具处于开启状态。

当需要关闭锁具时，液压缸内的液体被释放压力，活塞则会被压力差推动到另一个位置，从而使锁具处于关闭状态。

其次，液压锁的工作原理还依赖于一个控制阀。

控制阀用于控制液体的流动，从而实现锁具的开合。

当控制阀处于开启状态时，液体可以自由流动，活塞可以移动，锁具处于开启状态。

而当控制阀处于关闭状态时，液体无法流动，活塞被固定在一个位置，锁具处于关闭状态。

最后，液压锁的工作原理还包括一个压力传感器。

压力传感器用于监测液体的压力，并将信号传递给控制系统。

通过监测液体的压力，控制系统可以准确地控制控制阀的开合，从而实现锁具的精确控制。

总的来说，液压锁的工作原理是基于液体的不可压缩特性和控制阀的控制，通过液体的流动来实现锁具的开合。

同时，压力传感器的监测也起到了关键作用。

液压锁工作原理简单而有效，广泛应用于各种机械设备中，为设备的安全运行提供了可靠保障。

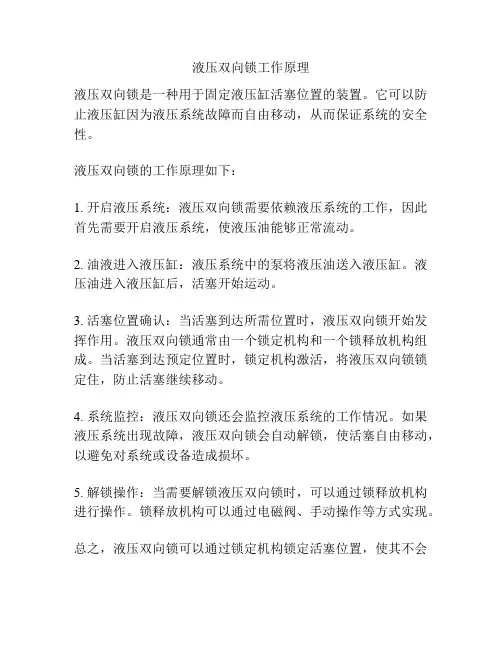

液压双向锁工作原理

液压双向锁工作原理
液压双向锁是一种用于固定液压缸活塞位置的装置。

它可以防止液压缸因为液压系统故障而自由移动，从而保证系统的安全性。

液压双向锁的工作原理如下：
1. 开启液压系统：液压双向锁需要依赖液压系统的工作，因此首先需要开启液压系统，使液压油能够正常流动。

2. 油液进入液压缸：液压系统中的泵将液压油送入液压缸。

液压油进入液压缸后，活塞开始运动。

3. 活塞位置确认：当活塞到达所需位置时，液压双向锁开始发挥作用。

液压双向锁通常由一个锁定机构和一个锁释放机构组成。

当活塞到达预定位置时，锁定机构激活，将液压双向锁锁定住，防止活塞继续移动。

4. 系统监控：液压双向锁还会监控液压系统的工作情况。

如果液压系统出现故障，液压双向锁会自动解锁，使活塞自由移动，以避免对系统或设备造成损坏。

5. 解锁操作：当需要解锁液压双向锁时，可以通过锁释放机构进行操作。

锁释放机构可以通过电磁阀、手动操作等方式实现。

总之，液压双向锁可以通过锁定机构锁定活塞位置，使其不会
因为液压系统故障而自由移动。

这种装置能够保证液压系统的安全运行，防止因为活塞移动而导致的意外事故发生。

液压锁工作原理

液压锁工作原理
液压锁是一种常见的工作原理是利用液压原理实现的安全装置。

其主要由液压控制装置和锁装置组成。

液压锁的液压控制装置通常由液压系统和控制系统两部分组成。

液压系统由液压油箱、液压泵、液压阀等组件组成，其作用是将液压油输送至锁装置中。

控制系统通常由控制电源、控制面板、控制装置等组件组成，其作用是控制液压系统的工作过程。

锁装置是液压锁的核心部件，通常由锁夹装置和锁紧装置组成。

锁夹装置通过液压作用将杆状或片状物体夹住，起到防止其移动的作用。

锁紧装置通过液压作用将锁夹装置固定在一定的位置，使其具有稳定性和安全性。

具体工作过程如下：当控制系统接收到触发信号时，控制面板向液压泵发送指令，液压泵开始工作，将液压油从油箱中抽取并输送至锁装置中。

液压油进入锁装置后，通过液压阀的控制，将其分配到锁夹装置和锁紧装置中。

锁夹装置通过液压作用将杆状或片状物体夹住，防止其移动。

锁紧装置通过液压作用将锁夹装置固定在一定的位置，使其具有稳定性和安全性。

当锁装置被锁紧后，液压泵停止工作，液压控制装置完成一次工作。

液压锁工作原理的基本思想是利用液压压力的作用，通过控制液压系统的工作，实现锁夹装置和锁紧装置的功能，以防止物
体的移动和松动。

液压锁具有结构简单、可靠性高、操作方便等特点，在各行业中有广泛的应用。

液压锁的常见问题及排除方法

ｉｎｕｓｎｇｉｈｙｄｒａｕｌｉｃｌｏｃｋ．
Ｋｅｙｗｏｒｄｓ：ｈｙｄｒａｕｌｉｃｌｏｃｋ；ｏｐｅｎ；ｌｏｃｋ
Ｏ引言
在煤炭机械和起重运输机械的液压系统中，为了使工作机构能够在任意位置停止后锁定，常采用液压锁组成锁紧系统。液压锁即液控单向阀，结构简单，使用方
Ⅳ ＧＤ甜卜Ｗ
（ＴａｉｙｕａｎＲｅｓｅａｒｃｈＩｎｓｉｔｔｕｔｅｏｆＣｈｉｎａＣｏａｌＴｅｃｈｎｏｌｏｇｙａｎｄＥｎｇｉｎｅｅｉｒｎｇＧｒｏｕｐＣｏｒｐ，ＴａｉｙｕａｎＳｈａｎｘｉ０３０００６，Ｃｈｉｎａ）
题及其排除方法。
便，因此很受用户欢迎。但是如果液压锁元件选择或使
用不当则极易产生锁紧失败等问题。
１液压锁的结构和工作原理
图１所示为一内泄式液控单向阀，此阀主要由阀体、阀芯、控制活塞、弹簧和端盖组成。当控制油口Ｋ没有控制压力信号时．其工作原理与普通单向阀相同：油液从Ａ口流入．克服弹簧力和阀
文章编号：１０ｏห้องสมุดไป่ตู้２ — ６６７３（２０１３）０３ — ０４３ — ０２
液压锁的常见问题及排除方法

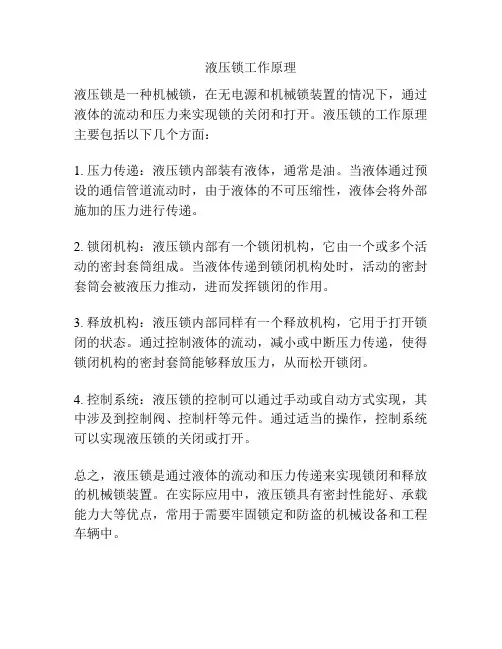

液压锁工作原理

液压锁工作原理
液压锁是一种机械锁，在无电源和机械锁装置的情况下，通过液体的流动和压力来实现锁的关闭和打开。

液压锁的工作原理主要包括以下几个方面：
1. 压力传递：液压锁内部装有液体，通常是油。

当液体通过预设的通信管道流动时，由于液体的不可压缩性，液体会将外部施加的压力进行传递。

2. 锁闭机构：液压锁内部有一个锁闭机构，它由一个或多个活动的密封套筒组成。

当液体传递到锁闭机构处时，活动的密封套筒会被液压力推动，进而发挥锁闭的作用。

3. 释放机构：液压锁内部同样有一个释放机构，它用于打开锁闭的状态。

通过控制液体的流动，减小或中断压力传递，使得锁闭机构的密封套筒能够释放压力，从而松开锁闭。

4. 控制系统：液压锁的控制可以通过手动或自动方式实现，其中涉及到控制阀、控制杆等元件。

通过适当的操作，控制系统可以实现液压锁的关闭或打开。

总之，液压锁是通过液体的流动和压力传递来实现锁闭和释放的机械锁装置。

在实际应用中，液压锁具有密封性能好、承载能力大等优点，常用于需要牢固锁定和防盗的机械设备和工程车辆中。

液压锁工作原理

液压锁工作原理液压锁是一种常见的机械锁定装置，它利用液压原理来实现锁定和释放的功能。

在工程机械和汽车等领域，液压锁被广泛应用于各种机械设备中，它具有结构简单、使用方便、安全可靠等特点。

下面我们来详细了解一下液压锁的工作原理。

液压锁的工作原理主要包括液压系统、锁定装置和控制装置三个部分。

液压系统由液压油箱、液压泵、液压阀和液压缸等组成，它负责产生并传递液压力。

锁定装置是液压锁的核心部件，它包括锁定机构和锁定装置两部分。

控制装置则是用来控制液压锁的开启和关闭动作。

当液压锁处于锁定状态时，液压系统会向液压缸传递液压力，液压缸内的活塞会受到液压力的作用，从而使锁定装置处于锁定状态。

在这种状态下，液压锁能够有效地阻止机械设备的移动和转动，确保设备在工作过程中的安全性。

而当需要解除锁定时，控制装置会通过操作液压阀来释放液压系统中的液压力，液压缸内的活塞会受到减小的液压力作用，从而使锁定装置处于释放状态。

在这种状态下，液压锁不再对机械设备进行锁定，设备可以自由移动和转动。

总的来说，液压锁的工作原理是利用液压系统产生的液压力来控制锁定装置的状态，从而实现对机械设备的锁定和释放。

液压锁在工程机械和汽车等领域具有重要的应用价值，它能够有效地保障设备和人员的安全，提高工作效率。

除了工作原理，液压锁的设计和制造也需要考虑材料选择、密封性能、耐磨性等因素，以确保液压锁的可靠性和稳定性。

同时，在使用液压锁时，操作人员也需要严格按照操作规程进行操作，确保液压锁的正常工作和使用寿命。

总的来说，液压锁作为一种重要的机械锁定装置，在工程机械和汽车等领域发挥着重要作用。

通过深入了解液压锁的工作原理，我们可以更好地应用和维护液压锁，确保设备和人员的安全，提高工作效率。

希望本文对大家有所帮助，谢谢阅读！。

双向液压锁工作原理

双向液压锁工作原理
双向液压锁是一种常用于液压系统中的安全装置，它能够在液压系统发生异常或故障时，通过阻止液压流体流动来保护系统和设备的安全。

双向液压锁的工作原理基于两个重要的部件：锁定阀和单向阀。

首先，锁定阀是一种可以在两个方向上进行液压阻塞的阀门。

当液压系统工作正常时，锁定阀处于开放状态，允许液压流体自由流动。

但是一旦系统出现故障，比如压力过高或液压管路破裂，锁定阀会快速关闭，并阻止液压流体的流动。

这种快速响应的关闭动作可以有效地防止液压系统中的液压元件受到过高的压力冲击，从而避免设备损坏或人身伤害。

其次，单向阀在正常工作条件下允许液压流体自由流动，但当液压系统出现不正常或故障情况时，单向阀会迅速关闭，并阻止液压流体的倒流。

这个倒流阻止功能可以确保液压缸或液压马达在异常情况下保持其位置和状态，并避免突然运动或失控。

通过锁定阀和单向阀的组合作用，双向液压锁能够在液压系统中实现双向的液压流体阻塞和倒流阻止的功能。

它广泛应用于各种液压系统中，如工程机械、冶金设备、船舶、风力发电机组等，保护了设备和人员的安全。

液压锁应用常见故障原因及防范措施分析

液压锁应用常见故障原因及防范措施分析摘要：液压锁既液控单向阀广泛应用于液压设备及工程车辆上，对于油缸的锁紧要求高的场合极其重要，目前甚至有零泄漏液压锁。

在相应的液压设备中，液压锁是其重要液压部件。

相关工程车辆及液压设备运行中可能出现一些故障，导致锁紧异常。

所以，文章介绍液压锁的基本结构，根据使用场合详细分析液压锁故障的主要类型和原因，并重点阐述液压锁故障的有效防范措施。

关键词：液压锁；支腿油缸；防范措施引言液压锁也是液控单向阀，实际是单向阀的一个应用，单向阀是一个阻止流体介质反向流动的装置，因为锥阀和阀座是线密封泄漏几乎为零，有效的防止的流体反向流动，为了可以让流体介质可以反向流动研发了液控单向阀，通过一个活塞即液压推杆，通过液压推杆推动单向阀阀芯从而可以控制流体反向流动，即满足了反向锁死，有可以在特定条件下反向流动，因为它的优点所以在要求泄漏高的场合得到了广泛应用，比如工程车的支腿油缸，举升机构上，推土机推铲上等，因为液控单向阀的泄漏小的特点也简称液压锁。

液压锁结构非常简单，但实际应用中还是有很多问题，笔者对液压锁的使用场合进行了分析，探讨了液压锁的应用以及预防的几种方法，仅供交流参考。

图一：液压锁原理及结构图1问题的提出液压锁是液压设备中常用的液压元件之一，广泛应用于对泄漏要求高的场合，常见支撑负载类场合，比如支腿油缸，举升油缸等，结构非常简单，主要有一个单向阀和推杆组成，正向可以开启反向必须有压力油推开单向阀，可以有效保持负载不下落或者拉出等，虽然简单但液压锁一旦出故障可能会造成严重事故，支腿油缸液压锁如果泄漏可能会导致工程车辆侧翻，甚至造成人员伤亡，我司液压锁主要用于随车吊支腿油缸，环卫车辆，两头忙推产油缸，塔机顶升油缸等，本文除了对常见泄漏故障之外更多分析一下与设备匹配性导致的一些疑难问题分析解决，比如油缸下落抖动，啸叫，油缸无法伸出，伸出瞬间冲击等。

2液压锁故障类型及原因分析2.1泄漏液压锁的泄漏是最常见故障也最容易判断，但实际使用中也需要对泄漏做个判断，有部分故障也有的是油缸内部泄漏导致，下面我们针对此问题进行简单分析。

液控单向阀和液压锁紧回路PPT

1.3 液压传动回路的安装与调试
1.1液控单向阀的结构、工作原理与图形符号
液控单向阀及其图形符号
1.1液控单向阀的结构、工作原理与图形符号
液控单向阀的工作原理
1.2采用液控单向阀的液压锁紧回路的实现原理
采用液控单向阀的液压锁紧回路的实现原理
1.2采用液控单向阀的液压仿真）
气动与液压传动资源
液控单向阀和液压锁紧回路
重点描述
学习运用三位换向阀对液压执行元件锁紧的不足之处。了解液控单向阀的结构、工作原理和图形符号，掌握采用液控单向阀的液压锁紧回路的实现原理、搭接与调试。
目录
Contents
1.1 液控单向阀的结构、工作原理与图形符号
1.2 采用液控单向阀的液压锁紧回路的实现原理
1.3液压传动回路的安装与调试
液压传动回路安装与调试的注意事项
谢谢观看！

舵机液压锁原理

舵机液压锁原理一、引言舵机液压锁是飞机上的重要部件之一，它可以控制飞机的方向和姿态。

在飞行中，舵机液压锁可以保证飞机的稳定性和安全性。

本文将详细介绍舵机液压锁的原理。

二、舵机液压锁的定义舵机液压锁是一种用于控制飞机方向和姿态的装置。

它由电动泵、油箱、油管、阀门、缸体以及活塞等部件组成。

当驾驶员操作操纵杆时，电动泵会将油液送入缸体中，从而推动活塞运动，进而控制飞机的方向和姿态。

三、舵机液压锁的工作原理1. 液压系统舵机液压锁是基于液压系统工作原理来实现控制飞行器方向和姿态。

其主要由两个部分组成：一个是推力杆；另一个是缸体。

2. 电动泵电动泵是整个系统中最关键的部分之一。

它可以将油液从油箱中吸出，并通过管道输送到缸体中。

在这个过程中，电动泵需要消耗一定的电能，因此需要配备适当的电源。

3. 液压油箱液压油箱是储存液压油的地方。

它通常位于飞机的后部，可以容纳足够多的液压油，以满足整个系统的需求。

在工作过程中，油箱需要保持一定的温度和压力，以确保系统正常运行。

4. 液压管道液压管道是将液压油从油箱输送到缸体中的管道。

它们通常由高强度材料制成，并经过特殊处理以防止泄漏和腐蚀。

5. 缸体和活塞缸体和活塞是舵机液压锁中最重要的部分之一。

缸体通常由铝合金制成，并且具有优良的耐腐蚀性能。

活塞则可以根据需要进行设计，并且可以通过操作操纵杆来控制其运动。

6. 阀门阀门是控制舵机液压锁运行状态的关键部件之一。

它们可以控制液压系统中液体流动方向、速度和流量等参数，并确保整个系统正常运行。

四、舵机液压锁的应用舵机液压锁广泛应用于飞机、直升机和其他航空器中。

它们可以控制飞行器的方向和姿态，确保飞行器在空中保持平稳和稳定。

此外，舵机液压锁还可以用于军事领域，以控制战斗机、轰炸机和其他军用飞行器的方向和姿态。

五、总结舵机液压锁是一种重要的控制装置，它可以控制飞行器的方向和姿态。

其工作原理基于液压系统，由电动泵、油箱、油管、阀门、缸体以及活塞等部件组成。

液压锁工作原理动画

液压锁工作原理动画
液压锁是一种通过液压力来实现阻止或控制运动的装置。

它由液压缸、阀门和液压油组成，并借助液压油在密闭的系统中传输力量。

在液压锁的工作原理动画中，可以看到以下步骤：
1. 开始时，液压锁处于解锁状态，液压缸的活塞处于上升位置。

液压油进入液压缸的上腔，同时液压油从液压缸的下腔流出，通过阀门进入油箱。

2. 当需要锁定运动时，阀门会关闭液压油的流入和流出通道。

这样，液压油无法流出液压缸的下腔，同时也无法流入液压缸的上腔。

3. 在液压油无法流动的情况下，液压油的压力会迅速升高，进而传递给液压缸内的活塞。

4. 由于液压油的压力，活塞会被顶住，无法向上移动。

这样，液压锁就在阻止运动时起到了固定的作用。

5. 当需要解除锁定时，阀门打开液压油的流入和流出通道。

液压油可以自由地流入液压缸的上腔，同时流出液压缸的下腔。

6. 随着液压油的重新流动，液压油的压力下降，液压缸内的活塞也会被释放出来，可以自由地移动。

通过以上步骤，液压锁可以实现阻止或控制运动的功能。

它广泛应用于机械设备、汽车工业和航空航天等领域，以确保设备或构件在运动中的安全和稳定。

液压锁的原理

液压锁的原理液压锁是一种常见的液压传动装置，它通过利用液体在封闭容器中的传递压力来实现锁定和解锁的功能。

液压锁的原理主要包括液压传动原理和液压控制原理两个方面。

首先我们来看液压传动原理。

液压锁内部包含一个密封的液压腔室，腔室内填充有液体（通常是油），液体的压力通过液压泵产生。

当液压锁需要锁定时，液压泵会向液压腔室内注入液体，使腔室内的压力增加。

这种增加的压力会导致液压锁内部的活塞或阀门移动，从而实现锁定功能。

而当液压锁需要解锁时，液压泵则会减少对液压腔室的液体注入，使腔室内的压力降低，从而使液压锁解除锁定状态。

其次是液压控制原理。

液压锁的控制通常通过液压阀实现。

液压阀可以根据外部信号控制液体的流动和压力，从而控制液压锁的状态。

比如，当需要锁定液压锁时，液压阀会接收到相应的信号，打开液压泵的通路，使液体进入液压腔室，从而实现锁定功能。

而当需要解锁液压锁时，液压阀则会接收到相应的信号，关闭液压泵的通路，使液体流出液压腔室，从而实现解锁功能。

液压锁的原理简单而又实用，它在工程机械、汽车、航空航天等领域都有广泛的应用。

在工程机械中，液压锁常用于实现各种机械装置的锁定和解锁，比如挖掘机的铲斗锁定装置、起重机的臂锁定装置等；在汽车中，液压锁常用于实现制动系统的锁定和解锁，保证车辆在停车时不会滑动；在航空航天领域，液压锁则常用于实现飞机起落架的锁定和解锁，保证飞机在地面停放时的稳定性。

总的来说，液压锁的原理是基于液体在封闭容器中传递压力的基础上实现的。

通过液压传动原理和液压控制原理的相互配合，液压锁可以实现可靠的锁定和解锁功能，广泛应用于各个领域，为各种机械装置的安全运行提供了重要保障。

液压锁紧螺母工作原理

液压锁紧螺母工作原理
液压锁紧螺母是一种利用液压力来实现锁紧和解锁的装置。

它通常由螺母本体、密封圈、液压活塞和液压管路组成。

工作原理如下：
1. 锁紧过程：
a. 在无液压力的情况下，液压螺母内部的液压活塞处于松弛
状态。

此时，螺纹外径与螺纹孔内径的差异会导致螺纹轴向位移。

b. 将液压管路连接到液压锁紧螺母的液压活塞上，并施加液
压力。

液压力会使活塞向螺母内部移动，并逐渐消除螺纹轴向位移。

c. 液压活塞的移动会导致螺纹内直径的减小，从而使螺纹紧
固到工作位置。

当达到设定的液压力时，液压锁紧螺母完成锁紧。

2. 解锁过程：
a. 施加反向液压力，使液压活塞向外移动。

b. 液压活塞的外移导致螺纹内径的增大，从而松开螺纹紧固。

c. 螺纹轴向位移恢复，液压锁紧螺母解锁完成。

液压锁紧螺母的主要优点是可以在极狭小空间，高温和高振动环境下进行可靠的螺纹紧固。

其液压力的控制可以通过手动、气动或电动方式实现，具有灵活性和可自动化的优势。

此外，液压锁紧螺母还具有耐腐蚀、耐磨损和可靠性高等特点，广泛应用于工程机械、汽车、航空航天等领域。

液压锁工作原理

液压锁工作原理液压锁是一种常见的锁具，它利用液压原理来实现锁的开合。

液压锁通常用于工程机械、汽车和航空航天设备等领域，其工作原理相对简单但非常有效。

本文将详细介绍液压锁的工作原理及其应用。

液压锁的工作原理基于液压力学。

液压锁由锁体、锁芯、阀体、密封圈和液压缸等部件组成。

当液压锁处于关闭状态时，液压缸内的液体被封闭在密封圈中，形成一定的压力。

此时，锁芯被锁定在锁体中，无法转动，从而实现锁的关闭状态。

当需要打开液压锁时，通过控制阀体，释放液压缸内的液体压力。

液体压力的释放导致密封圈收缩，液压缸内的液体被迅速排出，压力降低。

在这种情况下，锁芯就可以自由转动，从而打开锁。

液压锁的工作原理可以简单总结为：通过控制液体的压力来实现锁的开合。

液压锁的优点在于其结构简单、可靠性高、使用寿命长等特点。

因此，在工程机械、汽车和航空航天设备等领域得到了广泛的应用。

在工程机械领域，液压锁常用于挖掘机、装载机、推土机等设备上。

这些设备通常需要进行大量的重型作业，因此对于锁的可靠性和耐用性要求较高。

液压锁正是符合这些要求的理想选择。

它能够在恶劣的工作环境下保持稳定的工作性能，确保设备的安全运行。

在汽车领域，液压锁通常应用于制动系统。

制动系统是汽车上最重要的安全装置之一，因此对于制动系统的可靠性要求非常高。

液压锁能够确保制动系统在紧急情况下能够快速响应，保证车辆的安全行驶。

在航空航天设备领域，液压锁常用于飞机起落架和舱门等部件上。

飞机起落架是飞机上最重要的部件之一，其可靠性直接关系到飞行安全。

液压锁能够确保起落架在起降过程中能够稳定可靠地工作，保证飞机的安全起降。

总之，液压锁作为一种常见的锁具，在工程机械、汽车和航空航天设备等领域得到了广泛的应用。

其工作原理简单而有效，能够确保设备的安全运行。

液压锁的可靠性和耐用性使其成为各种重要设备中不可或缺的一部分。

采煤机液压锁的构造分析

液压锁是采煤机液压系统的重要元件之一。

液压锁布置在调高油缸与换向阀之间，是一个集成多功能阀，既有单向阀的作用，又有安全阀的作用。

它的结构和性能直接关系到采煤机摇臂能否正常调高和定位截煤。

2 液压锁的结构、原理及性能参数该液压锁采用插装式集成阀结构，属于内泄式阀。

单向阀的调定压力为0．8 MPa，开启压力为1．5MPa，正常工作压力为7—18 MPa，安全阀调定压力为23 MPa。

2．1 液压锁的结构液压锁的结构如图1所示。

图1 液压锁结构图1．阀芯2．阀体3．外阀套4．内阀套5．固定套6．导向杆7．调压螺母8．防松螺母9．垫片lO．大弹簧11．小弹簧2．2 液压锁的原理液压锁的主要作用是使采煤机调高油缸长时间地保持在一个固定长度，从而使摇臂处于一个固定位置，保证滚筒位于一个固定高度进行截煤和装煤。

因此，需要液压锁锁住调高油缸进、出油口，使调高油缸不发生缓慢伸缩。

其原理如图2所示。

液压系统来油经管路至液压锁P口和O 口，P口高压油推动左侧阀芯的单向阀(球阀)开启，同时推动右侧阀芯的内阀套开启，使调高油缸伸长，实现摇臂升高。

摇臂下降过程与摇臂升高过程原理相同，此时P口为O、O口为P。

当P口和O 口都不进油时，则左侧和右侧阀芯的单向阀(球阀)闭锁，锁住调高油缸进、出油口，实现调高油缸长时间地保持在一个固定长度的作用。

图2 液压锁原理图2．3 液压锁的动作过程液压锁的动作过程如下：当进油侧(P口)压力达到0．8 MPa时，压力油克服小弹簧的弹簧力推动左侧阀芯的单向阀(球阀)开启，液压锁P口与A口相通，并与调高油缸活塞腔接通；当进油侧(P口)压力继续升高至1．5 MPa时，P口控制油克服大弹簧的弹簧力推动右侧阀芯的内阀套开启，液压锁O 口与B 口相通，并与调高油缸活塞杆腔接通；当进油侧(P口)压力继续升高至12 MPa时，调高油缸活塞腔压力油克服摇臂自身重力、调高油缸活塞杆腔油压力、液压锁阻尼以及液压系统管路、液压元件等的阻力推动调高油缸伸长，实现摇臂升高。

液压锁工作原理

液压锁工作原理封锁装置在工程领域中起着至关重要的作用，特别是液压锁。

液压锁使用液压原理来实现物体的封锁和停止移动。

本文将详细介绍液压锁的工作原理，包括其构造、工作过程和应用。

一、液压锁的构造液压锁由几个主要组成部分构成，包括液压缸、控制阀门、密封元件和液压油箱。

液压锁的工作原理是基于液体在封闭容器中无法被压缩的性质。

液压油通过控制阀门进入液压缸，因为液压油无法被压缩，所以液压锁可以通过控制阀门的开关状态来实现物体的封锁和解锁。

二、液压锁的工作过程液压锁的工作过程可以分为两个部分：封锁和解锁。

1. 封锁：当控制阀门关闭，并且液压油进入液压缸时，液压油的压力将导致密封元件膨胀并堵住液压缸的出口。

这样物体就被牢牢地锁定在原来的位置上，无法移动。

2. 解锁：当控制阀门打开，液压油从液压缸流出时，压力减少，密封元件恢复原状，允许物体自由移动。

三、液压锁的应用液压锁被广泛应用于各个行业，特别是在需要封锁设备或控制大型机械的操作中。

以下是液压锁的一些常见应用。

1. 工程机械：液压锁可以用于控制挖掘机、装载机和推土机等工程车辆的一些重要部件，如液压杆、挡板和铲斗等。

这样可以防止误操作和危险情况的发生。

2. 石油化工：在石油化工领域，液压锁用于保护重要设备和管道，以防止泄漏和爆炸事故的发生。

它可以在管道系统中创建一个封锁阀，确保管道在需要时保持关闭状态。

3. 高空作业：在高空作业领域，液压锁可用于固定自升式作业平台或吊篮，确保操作人员的安全。

当液压锁被启用时，作业平台或吊篮将被锁定在固定位置上，防止其不受控制地移动。

4. 汽车制造：在汽车制造过程中，液压锁用于固定汽车工件，如车身和发动机。

这确保了在组装和焊接过程中的准确性和稳定性。

总结：液压锁是一种基于液压原理的封锁装置，它可以通过控制液压油的进出来实现物体的封锁和解锁。

液压锁在工程领域的应用非常广泛，涉及到各种行业，包括工程机械、石油化工、高空作业和汽车制造等。

第三节液压控制系统的结构和原理

泄压式和节流式速控阀工作流程
轴装型速控阀有三种型式：单锤式、双锤式和复锤式
单锤式：
滑阀中柱下边缘与主
滑
油路相通，形成对主油路
阀
节流，而中柱上边缘与回油路相接，形成对速控油
泄压
压的泄压。因此属于节流
泄压复合式。
转速低时，没有速控油压输出。输出轴转速升高后，在离心力作用下，滑阀向上移动，节流、泄压多，形成低的速控油压。转速高时，速控油压高，因而输出轴转速与速控油压成正比。
内啮合齿轮泵
月牙形隔板压油腔
出油道
特点：结构紧凑、尺寸小、重量轻、自吸力强、流量波动小和噪声低。
小齿轮
进油道
内齿轮
吸油腔
▪ 工作原理：如图
▪ 左端的吸油腔，随着齿轮退出，容积增大，而压油腔则由于齿轮进入啮合工作容积减少，压力增加而将油液排出。
内啮合齿轮泵解体图
泵盖
内齿轮
小齿轮
泵体
•图示方向旋转时，中心线左侧为压油腔，右侧为进油腔；
•工作腔数同内转子齿数。 1.进油腔 2.驱动轴 3.内转子 4.外转子 5.泵壳
6.进油腔 e－偏心距
叶片泵
•由定子、转子、叶片、壳体和泵盖组成；
•运转平稳、噪声小，泵油量均匀和容积效率高；但结构复杂，对油污敏感；
•转子顺时针转动时，中心线右侧容积减小，将油压出。左侧容积增大，将油吸入。
C、倒档使用时间少，为减小自动变速器尺寸，倒档执行机构被做得较小，为避免打滑，需提高操纵油压。
进油口端面Ａ
端面Ｂ出油口
油泵的油从进
油口１进入高压阀，
因Ｂ＞Ａ，力F1方
向朝下，当油压低
