变电运行事故处理题
电力变电运行专业题库含答案全套
电力变电运行专业题库含答案全套1.除哪些操作可在集控站遥控操作外，其它操作应到现场操作？答案：（1）拉合开关的操作。
（2）调节变压器分接头位置。
（3）拉合GIS 设备的刀闸。
（4）具备远方投退技术条件的某些保护及安全自动装置的软压板。
（5）紧急事故处理，在技术条件具备情况下，集控站值班员可按调度指令遥控操作（包括刀闸）隔离故障点，但事后必须立即通知操作班人员到现场进行检查。
2.当保护及自动装置发生异常时，现场值班人员应怎么办？答案：当保护及自动装置发生异常时，现场值班人员应立即报告相应值班调度员，并按有关规定处理，必要时报告主管单位的有关领导，同时通知保护专业人员到现场处理。
保护及自动装置出现误动时，主管单位的保护专业人员应迅速与相应调度联系，进行设备检验，查明原因。
现场值班人员应将异常原因及处理结果及时报告相应值班调度员。
3.在倒母线操作时，合上母联断路器后，为什么还要取下控制熔断器？答案：主要为了防止母联断路器在倒母线过程中误跳开。
如果不将母联断路器控制熔断器取下,由于各种原因（误操作、保护动作或直流接地），使母联断路器断开后，两条母线的电压分别为ULU2,此时合、拉母线隔离开关，实质上就是用母线隔离开关对两母线系统进行并列或解列。
环路电压差=Ul-U2,等于两条母线实际电压之差，可能达数百伏或数千伏（视当时系统潮流而定）。
在母联断路器断开的情况下，母线隔离开关往往因合、拉环路电流较大，开断环路电压差较高，引起母线短路。
此外，若母联开关由于保护动作跳开，再进行合刀闸操作相当于用刀闸合故障电流。
4.遇有哪几种情况应同时立即停用线路两侧高频保护？答案：（1）转代方式下通道不能进行切换；（2）构成高频保护的通道或相关的保护回路中有工作，可能造成高频保护误动作的；（3）构成高频保护的通道或相关的保护回路中某一环节出现异常，可能造成纵联保护误动的；（4）对侧需拉合闭锁式高频保护的直流电源；（5）对侧有工作，可能影响本侧保护的正常运行；（6）其它影响高频保护安全运行的情况发生时。
变电运行考试题库
Ｃ、若发现问题可以随时处理８、倒闸操作票执行后，必须（ B ）。
Ａ、保存至交接班Ｂ、保存三个月Ｃ、长时间保存９、接受倒闸操作命令时（ A ）。
Ａ、要有监护人和操作人在场，由监护人接受Ｂ、只要监护人在场，操作人也可以接受Ｃ、可由变电站（所）长接受10 、直流母线的正极相色漆规定为（C ）。
Ａ、蓝Ｂ、白Ｃ、赭11 、接地中线相色漆规定涂为（A ）。
Ａ、黑Ｂ、紫Ｃ、白12 、变电站（所）设备接头和线夹的最高允许温度为（A ）。
Ａ、85 ℃Ｂ、90 ℃Ｃ、95 ℃13 、电流互感器的外皮最高允许温度为（B ）。
Ａ、60 ℃Ｂ、75 ℃ C 、80 ℃14 、电力电缆不得过负荷运行，在事故情况下，10k Ｖ以下电缆只允许连续（C ）运行。
Ａ、１h 过负荷35 ％Ｂ、过负荷20 ％Ｃ、2h 过负荷15 ％15 、电力变压器的油起（A ）作用。
Ａ、绝缘和灭弧Ｂ、绝缘和防锈Ｃ、绝缘和散热16 、继电保护装置是由（B ）组成的。
Ａ、二次回路各元件Ｂ、各种继电器Ｃ、包括各种继电器和仪表回路17 、信号继电器动作后（C ）。
Ａ、继电器本身掉牌或灯光指示Ｂ、应立即接通灯光音响回路Ｃ、应是一边本身掉牌，一边触点闭合接通其它信号18 、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并（B ）。
Ａ、自动重合闸一次Ｂ、发出信号Ｃ、将完好部分继续运行19 、装设接地线时，应（B ）。
Ａ、先装中相Ｂ、先装接地端，再装两边相Ｃ、先装导线端20 、戴绝缘手套进行操作时，应将外衣袖口（A ）。
Ａ、装入绝缘手套中Ｂ、卷上去Ｃ、套在手套外面21 、某线路开关停电检修，线路侧旁路运行，这时应该在该开关操作手把上悬挂（C ）的标示牌。
Ａ、在此工作Ｂ、禁止合闸Ｃ、禁止攀登、高压危险三、填空题１、安全工作规程是中规定：设备对地电压高于（1000V）为高电压；（1000V）以下为低电压；安全电压为（36V）以下；安全电流为（10mA）以下。
变电运行事故处理题

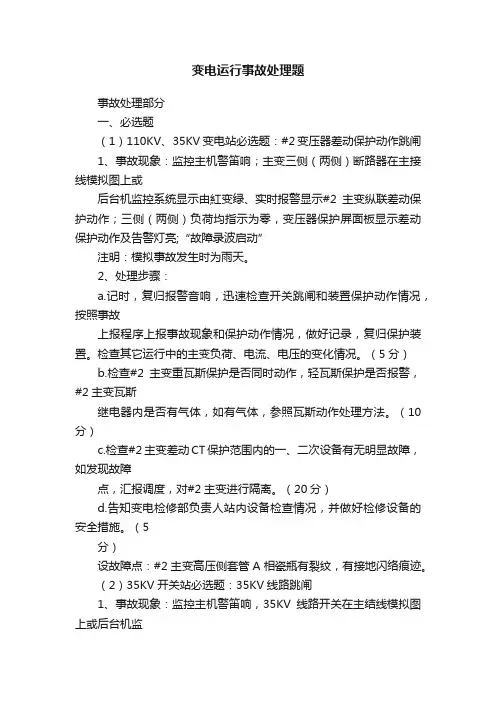

变电运行事故处理题事故处理部分一、必选题（1）110KV、35KV变电站必选题：#2变压器差动保护动作跳闸1、事故现象：监控主机警笛响；主变三侧（两侧）断路器在主接线模拟图上或后台机监控系统显示由紅变绿、实时报警显示#2主变纵联差动保护动作；三侧（两侧）负荷均指示为零，变压器保护屏面板显示差动保护动作及告警灯亮;“故障录波启动”注明：模拟事故发生时为雨天。
2、处理步骤：a.记时，复归报警音响，迅速检查开关跳闸和装置保护动作情况，按照事故上报程序上报事故现象和保护动作情况，做好记录，复归保护装置。
检查其它运行中的主变负荷、电流、电压的变化情况。
（5分）b.检查#2主变重瓦斯保护是否同时动作，轻瓦斯保护是否报警，#2主变瓦斯继电器内是否有气体，如有气体，参照瓦斯动作处理方法。
（10分）c.检查#2主变差动CT保护范围内的一、二次设备有无明显故障，如发现故障点，汇报调度，对#2主变进行隔离。
（20分）d.告知变电检修部负责人站内设备检查情况，并做好检修设备的安全措施。
（5分）设故障点：#2主变高压侧套管A相瓷瓶有裂纹，有接地闪络痕迹。
（2）35KV开关站必选题：35KV线路跳闸1、事故现象：监控主机警笛响，35KV线路开关在主结线模拟图上或后台机监控系统显示由红变绿、实时报警显示故障信息为；35KV聚石一线线路保护屏装置面板显示电流I段保护动作及告警灯亮。
检查聚石二线负荷、电流、电压变化情况。
2、处理步骤：a.记时，检查开关跳闸和保护动作情况，做好记录，汇报调度。
（5分）b.复归保护装置，全面检查，保护范围内设备有无异常。
（5分）c.将检查情况再次向调度汇报。
（5分）d.根据调度令将跳闸的35KV聚石一线线路由热备转检修。
（20）e.通知变电检修部负责人站内故障现象及检查情况，并做好检修设备的安全措施。
（5分）设故障点：35KV聚石一线穿墙套管A、B相短路。
二、抽选题（1）35KV开关站抽选题1：全站失压1、事故现象：监控主机警笛响，35KV高压室传来开关跳闸声音；监控主机实时报警显示故障信息：35KV1#、2#、3#电石炉开关在后台机监控系统由红变绿1#、2#、3#电石炉低频减载保护动作；1#、2#、3#电石炉负荷均无指示；动作频率：47.47HZ;母线电压、出线电流、功率均无指示（监控系统电气运行参数无显示），同时所用变失电，直流系统失去浮充电源，蓄电池开始放电。
变电运行练习题
• 17、容量在（ B ）kVA及以上的变压器应装设 瓦斯继电器 • (A)1000 (B)800 (C)7500 • 18、被评价为“注意状态”的油浸式变压器（电 抗器），执行（ C ）。 • (A) A类检修；(B) B类检修；(C) C类检修； • 19、强迫油循环风冷变压器的冷却介质40℃时， 最高顶层油温不超过（ C ）。 (A)65℃；(B)75℃；(C)85℃；(D)95℃ • 20、高压断路器的最高工作电压是指（ C ） • (A) 断路器长期运行线电压； (B) 断路器长期运行 的最高相电压； (C )断路器长期运行最高的线电 压有效值； (D) 断路器故障时最高相电压。
• 21、采用调节变压器的分接头，可以解决 系统无功不足。（ × ） • 22、 抢修断路器时可以不必将操作机构的 二次回路断开。（ × ） • 23、 安装并联电容器的目的，一是改善系 统的功率因数，二是调整网络电压。 （ √ ） • 24、主变一次套管采油样应使用变电二种 票。（ × ） • 25、事故处理如时间允许也应填写操作票。 （√）
• 42、当送电线路故障跳闸而重合闸未动作,可不经 调度同意,立即手动重合一次。（ √ ） • 43、在非直接接地系统正常运行时，电压互感器 二次侧辅助绕组的开口三角处有100V电压。 （×） • 44、两票三制是指工作票、操作票和交接班制、 巡回检查制和运行设备操作监护制。（ × ） • 45、变压器的瓦斯保护和差动保护的作用及保护 范围是相同的。（ × ） • 46、运行中变压器因大量漏油使油位迅速下降,禁 止将重瓦斯保护改接信号。（ √ ） • 47、检修人员可以进行220kV及以下的电气设备 由热备用至检修或检修至热备用的监护操作。 （√）
• 9、变压器运行电压一般不应高于该运行分接额定 电压的（ A ）。 (A)105%； (B)110%； (C)115%； (D)120%。 • 10、变压器中性点接地属于（ B ）。 (A)保护接地； (B)工作接地； (C)故障接地； (D) 防雷接地。 • 11、对检修或事故跳闸停电的母线进行试送电时， 应首先考虑用（ A ）送电。 • A、外来电源； B、本站电源； C、试验电源； D、环供电源。 • 12、变压器发生内部故障时的主保护是（ A ） 保护 • (A)瓦斯 (B)差动 (C).过流 • 13、变压器带（ A ）负荷时电压最高 • (A)容性 (B)感性 (C)阻性
国家电网公司电力安全工作规程变电部分案例分析题库
13时15分，两人对川米联线线路高压带电显示装置控制器检查完，判断控制器内MCU微处理机元件存在缺陷且无法消除，曹X决定结束工作，并与赵XX一同离开设备区。
两人到达主控楼门厅，曹X上楼去办理工作票终结手续，赵XX留在楼下。
随后，赵XX单独返回工作现场，跨越挂有“止步，高压危险！”标示牌的围栏，攀登挂有“禁止攀登，高压危险！”标示牌的爬梯，登上35V川米联线562隔离开关构架，因与带电的562隔离开关C 相线路侧触头安全距离不够，发生触电，赵XX从构架上坠落，经抢救无效死亡。
试分析该起事故中的违章行为。
案例16 误登带电设备电弧灼伤2012年5月18日，某公司变电检修人员对220V某变电站110V28114、28122、28113三个间隔修试工作。
在完成28114、28122间隔修试工作后，某供电局变电运行工区专责纳XX根据掌握的缺陷统一览表，要求超高压分公司变电检修部现场总协调人程XX结合本次停电进行消缺，程XX请求检修部生产调度出面协调。
此时，超高压分公司安监部专责张X在进行安全稽查时指出28113间隔现场班前会交底记录不符合要求，责令停工整顿，而工作负责人王X表示异议，与张X进行辨解。
程XX通知工作班成员李XX（已在28122工作票上办理了离去手续，坐在工程车上待命）进入28113间隔协助劝阻张X与王X之争议。
李XX到现场后，从程XX手中看到“缺陷及隐患统一览表”内有28122-3隔离开关发热及28114断路器A相发热等缺陷，即向程XX提出有些缺陷已消除，程XX随口解释以前存在的设备缺陷不消除，运行人员就不同意结束工作票。
17点44分，李XX擅自携带绝缘梯核实28114断路器A相发热缺陷，误入正常运行的28101间隔（与28114间隔相邻），致使A相断路器下接线板对人体放电，造成电弧灼伤。
试分析该起事故中和违章行为。
案例17 仪表校验时二次反供电触电灼伤1997年4月4日，某变电站按计划全站停电检修。
浅析变电运行中的事故分析及处理措施
浅析变电运行中的事故分析及处理措施在电力系统中，变电站是电能的重要枢纽，它起到了能量转换、分配和控制的重要作用。
变电运行中的事故也时有发生，一旦发生事故不仅会损失大量的资产，更会威胁到运行人员的生命安全。
对变电运行中的事故进行分析及处理措施的研究具有重要的意义。
一、事故类型及原因分析1. 电气火灾事故电气火灾事故是变电运行中比较常见的一种事故。
主要原因包括线路短路、接触不良、过载等引起的电气设备发热，以及设备老化、绝缘损坏引起的火灾。
还有一些外部因素，比如雷击、飞鸟触电等也会引起电气火灾事故。
2. 事故分析一旦发生电气火灾，首先要及时切断电源，防止事态扩大。
然后要迅速通知消防部门赶到现场扑灭火灾。
对于火灾原因要进行深入调查，以便排除隐患，避免再次发生。
3. 电气触电事故电气触电事故也是变电运行中的常见事故，多是由于维修作业不规范、设备保护不及时、操作人员疏忽等引起的。
4. 事故分析针对电气触电事故，可以通过完善安全操作规程、加强设备管理，增加操作员的安全培训等措施来防范和减少事故的发生。
5. 设备故障事故变电站的设备故障也是造成事故的重要原因，主要包括变压器故障、断路器故障、隔离开关故障等。
6. 事故分析针对设备故障，一方面要加强设备的维护和检修工作，另一方面也要加强设备的监测和保护，及时发现并隔离故障设备，以避免事故发生。
二、处理措施及预防措施1. 定期检查维护针对设备的定期检查维护是防范事故的重要措施。
变压器的油温、油位、泄漏等的监控，断路器的运行电压、电流、温度等参数的监控，都是有效的手段。
2. 安全操作规程制定严格的安全操作规程，加强对操作人员的安全培训，提高操作人员的安全意识，都是减少事故发生的重要手段。
3. 智能监控技术利用智能监控技术，对变电运行中的设备进行实时监测和保护，及时发现问题并采取措施，也是有效的手段。
4. 防范措施针对常见的事故类型，定期组织演练，提高应急处置的能力是重要的防范措施。
变电运行简答题
简答题：1、D4BY01-Z35001.什么情况下变压器应立即停运？答:1)变压器声响明显增大，很不正常，内部有爆裂声；2)严重漏油或喷油，使油面下降到低于油位计的指示限度；3)套管有严重的破损和放电现象；4)变压器冒烟着火。
2、D4BY01-Z35002.操作中发生疑问时，应如何处理？答案:应立即停止操作并向值班调度员或值班负责人报告，弄清问题后，再进行操作。
不准擅自更改操作票，不准随意解除闭锁装置。
3、D4BY01-Z35003.在电气设备上工作，应填用工作票或按命令执行，其方式有多少种？答:其方式有下列四种:1)变电站第一种工作票；2)变电站第二种工作票；3)变电站第三种工作票；4)口头或电话命令。
4、D4BY01-Z35004.电压调整的主要手段有哪些？答:1)调整发电机无功出力，投切电容器、电抗器、交流滤波器等；2)调整交直流系统潮流分布、直流及串补的控制方式；3)调整主变分接头位置4)改变系统送受电计划、改变系统接线方式。
5、D4BY01-Z35005.系统并列操作的条件是什么？答:1）相序一致，相位相同。
2）频率相等，频率偏差不大于0.2Hz。
由于某部分系统电源不足，必要时允许降低频率较高系统的频率进行同期并列，但频率不得低于49.80Hz。
3）电压偏差尽量小。
允许电压偏差500kV 不超过10%，220kV 不超过20%。
6、D4BY01-Z35006.南方电网《电气操作导则》中规定哪些情况下，可以不填写操作票？答:1)事故处理；2)拉开、合上断路器、二次空气开关、二次回路开关的单一操作；3)投上或取下熔断器的单一操作；4)投、切保护（或自动装置）的一块连接片或一个转换开关；5)拉开全厂（站）唯一合上的一组接地开关（不包含变压器中性点接地开关）或拆除全厂（站）仅有的一组使用的接地线；6)寻找直流系统接地或遥测绝缘；7)变压器、消弧线圈分接头的调整7、D4BY01-Z35007.对于不能进行线路验电的手车式断路器柜（固定密封开关柜）合线路接地开关必须满足哪些条件？答:1)设备停电前检查带电器有电；2)手车式断路器拉至试验位置/分离位置；3)带电显示器显示无电；4)与调度核实线路确已停电。
变电运行案例分析题
1、遇有哪些情况应停用线路重合闸装置？（8分）答:（1）装置不能正常工作时。
（2）不能满足重合闸要求的检查测量条件时。
（3）可能造成非同期合闸时。
（4）长期对线路充电时。
（5）断路器遮断容量不允许重合时。
（6）线路上有带电作业要求时。
（7）系统有稳定要求时。
（8）超过断路器跳合闸次数时2、断路器拒分、拒合的原因有哪些？（6分）答：（1）控制电源消失；（2）断路器分、合闸闭锁；（3）断路器操作控制选择小开关置于“就地”位置；（4）控制回路断线；（5）分合闸回路电气元件故障；（6）是否操作程序有误。
3．两台变压器并列运行条件是什么?否则会引起什么后果? （10分）答：两台变压器并列运行条件如下：(1)电压比相同（2分）(2)百分阻抗相等，允许相差不大于10％（2分）(3)接线组别相同（2分）如果电压比不相同，两台变压器并列运行将产生环流，影响变压器出力。
（1分）如果百分阻抗不相等，则变压器所带的负荷不能按变压器的容量成比例的分配，阻抗小的变压器带的负荷大，也将影响变压器出力。
（1分）变压器并列运行常常遇到电压比、百分阻抗不完全相同的情况，可以采用．改变变压器分头的方法来调整变压器阻抗值。
（1分）接线组别必须是一致的，否则会造成短路。
（1分）4、发出“断路器三相位置不一致”信号时应如何处理？（8分）答：当可进行单相操作的断路器发出“三相位置不一致”信号时，运行人员应立即检查三相断路器的位置，如果断路器只跳开一相，应立即合上断路器，如果合不上应将断路器拉开；若是跳开两相，应立即将断路器拉开。
如果断路器三相位置不一致信号不复归，应继续检查断路器的位置中间继电器是否卡涩，触点是否接触不良，及断路器辅助触点的转换是否正常。
5、变压器过负荷应当如何处理？（10分）答：（1）运行中发现变压器负荷达到相应调压分接头的额定值90%及以上，应立即向调度汇报，并做好记录。
（2）根据变压器允许过负荷情况，及时做好记录，并派专人监视主变的负荷及上层油温和绕组温度（3）按照变压器特殊巡视的要求及巡视项目，对变压器进行特殊巡视。
概论变电运行中的事故分析及处理措施
护动作． 单 侧开关跳闸的具体情况根据故障产生原 因不同， 还可将其分为母
差保护拒动 、 越级跳闸和开关误动三种类型。触发主变后备保护动作三侧 开关跳闸的主要原因通常是由于保护误动、主变主保护范围内 短路而主保 护拒动等。跳闸故障的发生会给变电系统的正常运行带来很大的影响，因 此 ，电力系统的工作人员一定要对此项问题给予高度的重视 。
还是线路故障因保护拒动而越级的故障，要通过对设备的全面检查来进
行判 断。只有将所有可能发生故障的原 因都考虑充分 ，才能够正确掌握 故障原 因， 从而采取有效措施将故障解决 ， 使变电系统能够正常运行 。 第 三，在对主变后备保护动作三侧开关跳闸进行处理的时候 ，工作 人员要重点检查所有设备的保护动作情况 ；检查的内容主要包括保护压 板是否有漏投的 ；开关操作直流电源回路是否有断开 的；检查故障录波 器 。检查一次设备 ， 重点检查站 内的主变中、低压侧过流保护 区，还应 该检查主变主保护范围内是否故障 ，并检查缩小故 障范围 ，注意主变中
对故 障进行判断，工作人员所检查的内容不能仅仅局限在对主变保 护的
检查 ，还应该检查线路的保护情况 ， 查看其是否 同时动作 。如果出现 同 时动作 的情况 ， 那么这种故 障是非常容易判断的。然而 ， 对于母线故 障
打破 ，根据故障类型的不同 ， 开 口三角 的电压值也会 出现一定 的变化。 （ 二） 跳闸故障 ：跳闸故 障一般是变 电系统中不常发生的 ， 但是也 要及早 的做好预防工作 ，其中包括瓦斯保护动作 、差动保护动作 、主变
结语
综上所述 ，随着人们对电力系统安全运行要求的不断提高 ， 变 电运
二 、变 电运行常见故障的处 理措施
为了能够确保变电系统安全稳定的运行 ， 针对 系统运行过程 中常见 的故障 ，工作人员必须要针对其产生的原 因，采取合理的解决措施 。工 作人员主要可 以 从 以下几个方面进行考虑 ： （ 一） 对于一般 Ｉ 生 故 障的处理措施 ： 在对系统 一般 性故障进行处理 的时候 ， 应该根据故障类型的不同采取不同的处理措施。检修 人 员如果想
案例分析(变电部分)
案例分析题库（变电部分）1、事故经过：2010年9月26日，应业扩报装用户要求，客服中心安排客户专责吕××组织对新安装的800kVA箱变进行验收。
吕××带领验收人员计量中心吴×、李×（死者）、生技部熊××和施工单位李××等4人前往现场。
到达现场后，吕××电话联系客户负责人，到现场协助验收事宜。
稍后，现场人员听见“哎呀”一声，便看到计量中心李×跪倒箱变高压计量柜前的地上，身上着火。
经现场施救后送往医院抢救无效死亡。
经调查，9月17日，施工人员施工完毕并试验合格，因用户要求送电，施工人员在请示施工单位经理同意后，未经供电公司营销部门许可，擅自对箱变进行搭火。
9月26日验收过程中，计量中心李×独自一人到箱变高压计量柜处（工作地点），没有查验箱变是否带电，强行打开具有带电闭锁功能的高压计量柜门，进行高压计量装臵检查，触及带电的计量装臵10kV C相桩头，触电死亡。
2、事故经过：2007年8月19日，一座110kV变电站10kV河桥Ⅱ线314线路发生单相接地，经查系314开关下端到P1杆上3147出线刀闸电缆损坏，需停电处理。
20日晚，生技股主任胡××、生技股线路专责朱××、变检专责刘××、变检班班长龙××、配网110班副班长朱××在生技股办公室商量处理方案。
经现场查勘，决定拆开电缆头将电缆放到地面再进行电缆中间头制作，由变检班龙××担任工作负责人。
同时决定由配网110班更换3087、3147刀闸（因刀闸合不到位），班长王×为工作负责人。
21日，配网110班王×持事故应急抢修单，负责3087、3147两组隔离开关更换工作；变检班龙××持电力电缆第一种工作票，负责电缆中间头制作。
变电运行中常见的事故解决方法
丘国团圜囝囫童_揣蔗鬻而咖“酬u出变电运行中常见的事故解决方法张慧敏(重庆市云阳县供电有限责任公司，重庆404500)工业技术摘要：本文从变电运行中出现的故障排除任务和原则出发，对断路器自动跳闸的事故处理、站用电源中断事故处理两方面进行了分析。
找出原因，采取措施，防止类似事故的发生关键词：变电运行；事故；解决方法在变电运行中，经常会发生各种异常现象和事故，科学正确及时处理是变电站运行值班人员和检修人员一项重要的基本职责，尤其要在由于人为因素或是其它不可预测的原因造成事故时能够正确及时地进行处理，对于减少停电范围，降低企业损失具有重大意义。
l解决事故的任务和原则1．1任务快速限制事故扩大，判明和消除事故的根源并解除对人身和设备的危险。
用一切可能的方法保持设备继续运行，以保证对用户的供电。
快速对已停电的用户恢复供电。
调整电力系统的运行方式，使其恢复正常。
1．2处理原则根据保护动作、信号指示及当时的其它现象正确判断事故的性质。
限制事故发展，消除事故根源，并迅速切除对人身和设备安全有严莺威胁的设备。
迅速切除故障，对继电保护和自动装置末动作的设备，应立即手动执行。
调整未直接受到影响的系统及设备的运行方式。
尽力保持设备继续运行，以保证对用户的正常供电。
检查保护掉牌、光字信号及故障录波器的动作情况，并做好文字记录，而后恢复信号、进一步判断事故的范围及性质。
对无故障象征。
属于保护装置误动、人为误碰或限时后备保护越级动作而跳闸的设备。
在向当值调度汇报后。
按当值调度命令进行倒闸送电。
尽快恢复站用电和因故停电的重要用户的供电。
在整个事故处理过程要保证站用电的安全运行。
检查故障设备，判明故障点及其故障程度。
将故障设备停电，并通知检修人员进行修复。
恢复系统的正常运行方式及设备的额定运行工况。
2站用电源中断事故解决变电运行过程中站用电源中断，将会导致停电事故．因此在正常运行过程中，值班人员应明确站用电运行方式．保证对站用电系统的可靠供电．并做好事故预想，根据当时的具体运行方式对站用电中断问题进行正确处理。
变电运行事故的分析及处理
２ ． １ ． １ 综合 自动 化 站 ： 后 台监 控 机 、 测 控 屏
１ ． ３ 设备事 故
１ ） 根据开关分合闸指示 、 电流及有功无功指示初步判断有哪 电气设备事故最主要的原因在于设备绝缘老化 。 而绝缘老化 些 开关 跳 闸 ， 若 红绿 灯 均 不 亮 则可 判 断控 制 回路断 线 或 由于 某 种 的关键 因数在于其运行环境和使用寿命等。 电器设备从出厂到使 原 因闭 锁 了控 制 回路； 用， 随着时间的推移 ， 绝 缘不断地 老化； 运行环境恶劣也会导致 ２ ） 根据告警信息窗 口内容判断有何异常或事故、 开关变位信 电气设备绝缘老化 ， 这包括：变电站 离污染性 工业园区交近 ， 造 息 （ 判断线路开关是否重合过 ） 、保护动作信 息；若为线路开关 成 电气设备污染严重 ， 绝缘 降低；气候 因数 ， 夏天过热、 冬天过 跳闸 ， 应注 意发 出事 故音 响后红灯是 否出现过闪光 、 表记是否有 冷造成 绝缘 损伤 变电设备长期处于过负荷状态 ， 造成设备绝缘 冲击 ， 若有 则可能为线路 重合不成功 。 根据事故音响或预告音响 损 伤 。电气 设 备 的绝 缘 好 坏 ， 是 造 成 安全 事 故 的 潜 在 隐 患 。 判 断 是 否 为 开 关 跳 闸；
引言
某 日０ ７ ：１ ９ ，某供电局 Ｔ Ｂ变电站运行 二班操作 人 ｗ １ 、监
变电运行题库1
变电运行题库（一一零）收藏此信息打印该信息添加：佚名来源：未知填空题（每题2分，在括号内填写答案）1、线路停电操作时，必须先拉开（线路）侧刀闸，后拉开（母线）侧刀闸。
2调度在指挥电力系统生产运行时，操作及异常事故处理全过程中，应严格遵守“两票、三制、四对照”原则：其中两票指（操作票）、（检修票）。
3、调度规程中规定操作指令包括：（逐项指令）、（综合操作指令）。
4、综合重合闸用于中长线路上，单相接地故障时断路器单相跳闸并继之一次（单）相重合，重合不成功跳（三）相；相间故障时断路器三相跳闸并继之一次（三）相重合，重合不成功跳（三）相。
5、我国电力系统中中性点接地方式有：中性点（直接接地）方式、中性点（经消弧线圈接地）方式和中性点（不接地）方式三种。
6、变压器向母线充电时，此时变压器中性点应（必须直接接地）。
7、母线进行倒闸操作时，应在母联开关的两侧刀闸及母联开关合位的情况下，将母联开关的（操作直流）停用后，才能进行倒闸操作。
8、220KV系统电气设备不停电时的安全距离是（3.0m）；500KV系统电气设备不停电时的安全距离是（5.0m）。
9、对电力系统继电保护的性能要求有（可靠）性、（选择）性、（灵敏）性、（速动）性。
10、装机容量在3000MW及以上电网，频率超过50±0.2Hz,且延续时间（30分钟）以上，称为一般电网事故，延续时间（20分钟）以上，称为电网一类障碍。
二、选择题（每题2分，在括号内填写答案，多选、少选或错选均不得分）1、以下叙述正确的有（A、B ）。
A、运行中的CT二次侧不容许开路。
B、运行中的PT二次侧不容许短路。
C、二次系统直流正极接地有造成保护的拒动可能。
D、二次系统直流负极接地可能造成保护误动可能。
2、电压断线信号表示时，应立即将有可能误动的保护停用，这些保护包括。
（A、B、C ）A、距离保护B、低电压保护C、故障录波器D、高频保护3、220kv刀闸____进行停送空母线操作，在送空母线时，应在用开关给母线充电无问题后进行。
变电运行规章制度试卷
变电运行规章制度试卷题目：变电运行规章制度一、选择题1. 变电站日常运行中，下列哪种行为是不符合规定的？A. 检查设备运行状态B. 不按时进行设备例行维护C. 保持设备清洁D. 安全带着地操作设备2. 变电站日常运行中，一般情况下谁有权利下达运行指令？A. 变电站站长B. 变电站值班员C. 变电站维修人员D. 变电站安全员3. 在变电站操作过程中，发现设备有异常情况应该？A. 不予理会，继续操作B. 报告上级领导C. 确认问题并自行维修D. 立即停止操作并上报有关部门4. 变电站设备的运行安全以谁为重点？A. 基建设备B. 电气设备C. 安全设备D. 检修设备5. 变电站运行中应当严格执行的规章制度为？A. 国家标准B. 企业标准C. 行业标准D. 地方标准二、问答题1. 变电站运行中，重点检查哪些设备的运行状态？请举例说明。
2. 变电站值班员在值班期间应该注意哪些问题？请简述。
3. 变电站维修人员在操作设备时，如何保障自身安全和设备安全？请举例说明。
4. 变电站发生设备故障时，应该如何进行处置？请简述。
5. 如何提高变电站运行人员的安全意识和培训水平？请提出具体建议。
三、综合题1. 请结合实际情况，描述一次变电站设备异常情况的处理过程，并对处理中存在的不足之处进行分析和改进建议。
2. 请列举变电站运行中最常见的安全隐患及应对措施，以及变电站安全管理中的突出问题和解决方案。
四、应急处理题1. 请描述一次变电站发生事故时的应急处理程序，并列出关键事项和操作流程。
2. 假设变电站发生火灾，你作为值班员应该如何快速有效地应对？请详细描述操作步骤。
答题要求：1. 答案应准确简明，并采用书面语言。
2. 第三部分综合题包括实际案例分析，应认真思考，并提出合理建议。
3. 第四部分应急处理题需要具体操作方案，并突出应对紧急情况的能力。
参考答案：一、选择题1. B2. A3. D4. C5. A二、问答题（略）三、综合题（略）四、应急处理题（略）请考生根据题目要求，认真思考并给出详细回答。
变电运行倒闸操作、事故异常处理部分题库
变电运行题库（倒闸操作、事故异常处理部分）一、选择题1.进行倒母线操作时，应将（）操作直流熔断器拉开。
（A）旁路断路器；（B）所用变断路器；（C）母联断路器；（D）线路断路器。
答案:C2.线路停电时，必须按照（）的顺序操作，送电时相反。
（A）断路器、线路侧隔离开关、母线侧隔离开关；（B）断路器、母线侧隔离开关、线路侧隔离开关；（C）线路侧隔离开关、母线侧隔离开关、断路器；（D）母线侧隔离开关、线路侧隔离开关、断路器。
答案:A3.隔离开关可拉开（）的变压器。
（A）负荷电流；（B）空载电流不超过2A；（C）空载电流不超过5.5A；（D）短路电流。
答案:B4.隔离开关可拉开电容电流不超过（）的空载线路。
（A）5.5A；（B）5A；（C）5.4A；（D）10A。
答案:B5.因隔离开关传动机构本身故障而不能操作的，应（）处理。
（A）停电；（B）自行；（C）带电处理；（D）以后。
答案:A6.用绝缘杆操作隔离开关时要（）。
（A）用力均匀果断；（B）用力过猛；（C）慢慢拉；（D）用大力气拉。
答案:A7.倒闸操作时，如隔离开关没合到位，允许用（）进行调整，但要加强监护。
（A）绝缘杆；（B）绝缘手套；（C）验电器；（D）干燥木棒。
答案:A8.变压器停电时应先拉（）断路器。
（A）高压侧；（B）中压侧；（C）低压侧；（D）电源侧。
答案:C9.线路送电时应先合（）。
（A）母线侧隔离开关；（B）断路器；（C）线路侧隔离开关；（D）无所谓。
答案:A10.不是“五防”内容的是（）。
（A）防止误拉、误合断路器；（B）防止带负荷拉、合隔离开关；（C）防止误投保护压板；（D）防止误入带电间隔。
答案:C11.在进行倒负荷或解、并列操作前后，应检查相关电源运行及（）情况。
（A）保护投入；（B）变压器运行；（C）设备运行；（D）负荷分配。
答案:D12.可以不用操作票的操作是（）。
（A）装上全站仅有的一组接地线；（B）拉开断路器的单一操作；（C）投入一套保护装置；（D）倒换站用电源。
500KV技能试题事故处理(值班长)
广东省电力局变电运行统考500KV技能试题（值班长事故分析处理）1.主变差动保护跳闸的处理。
（25分）要点：动作原因（3分）、保护范围（3分）、事故现象（4分）、处理过程（15分）2.主变轻瓦斯光字牌亮的处理。
要点：能分析原因（3分），说出事故现象（3分），会取瓦斯气体（2分）和判断气体（2分），能说出事故现象（2分），处理过程无错误（15分）。
3.“主变油温高”光字牌亮的处理。
要点：能分析原因（5分），会判断真假（5分），处理过程无错误（15分）。
4.主变有载调压重瓦斯动作的处理。
要点：应了解瓦斯保护动作原因（2分），保护范围（2分），会取瓦斯气体（2分）和判断气体（2分），能说出事故现象（2分），处理过程无错误（15分）。
5.主变冷却器全停的处理。
要点：能首先考虑对主变负荷、温度的监视（5），会具体分析可能出现的原因（5分）处理过程无错误（15分）。
6.35KV开关（电抗器）本体气压降低闭锁分、合闸的处理。
要点：能分析引起故障的原因（4分），知道分、合闸闭锁压力值（3分），能考虑对系统设备的影响（3分）处理过程无错误（15分）7.220KV开关（任一种）操作机构压力降低闭锁分、合闸的处理。
要点：能分析引起故障的各种原因（3分），知道分、合闸闭锁压力值（3分），会判断是分闸或合闸闭锁（4），能根据不同原因分别正确处理（15分）8.500KV开关（任一种）操作机构压力降低闭锁分、合闸。
要点：能分析引起故障的各种原因（3分），知道分、合闸闭锁压力值（3分），会判断是分闸或合闸闭锁（4分），能根据不同原因分别正确处理（15分）9.221PT冒烟的处理。
要点：处理过程正确（15分），能说出事故现象（5分），能说出对哪些保护的影响（5分）10.直流接地怎样处理。
要点：会判断是哪极接地（4分），能说出有哪些危害（6分），处理过程正确（15分）11.220KV某线路“保护装置异常”光字牌亮。
评分：找出可能原因，并作相应处理（20分），汇报调度、记录（5分）12.220KV母线221PT二次空气开关C相脱扣，保护二次回路缺相运行。
110kV变电运行岗位答案
供电分公司110kV 变电运行岗位普考试题 一、填空（每空1分,共30分）： 1、线路相间过流保护和另序过流保护中的方向元件的保护方向都是由 母线 指向 线路 。
2、当双母线运行且母联断路器在分闸位置时，相比母差保护应 退出 运行。
3、对由于设备原因，接地刀闸与检修设备之间连有断路器，在接地刀闸和断路器合上后，在断路器操作把手上，应悬挂“禁止分闸”的标示牌。
4、配电室母线排之间经常作用着 排斥力 或 吸引力 。
5、电容器组主要由 电容器 、 电抗器 和 放电线圈 组成。
6、断路器失灵保护在 断路器拒动时 动作。
7、当瓦斯保护本身故障，值班人员应将 跳闸压板 打开，防止 断路器误动 。
8、变电站综合自动化系统采用分层分布式结构，一般分为 间隔层 、 通讯层 和 管理层 三部分。
高压开关柜内手车开关拉出后，隔离带电部位的挡板封闭后禁止开启，并设置“止步，高压危险”的标示牌。
10、站用变在额定电压下运行，其二次电压变化范围应不超过＋10％～－5％。
10、母差保护的毫安表中出现的微小电流是电流互感器的 泄漏电流 。
11、高压断路器加装缓冲器是为了缓冲断路器在 分合闸 过程中产生的 惯性冲击力 。
12、变电站防止过电压装置有 避雷针 、 避雷器 、 避雷线 。
13、大气过电压又叫 外部 过电压。
它包括两种，一种是 直击雷 过电压，另一种是雷击于设备上产生的 感应 过电压。
14、电气设备的预防性试验一般分为两类，一类是 破坏性 试验，如耐压试验；另一类是 非破坏性 试验，如绝缘电阻和介质损耗试验。
二、简答题(每题5分,共50分) 1、直流系统在变电站中起什么作用? 正常情况下为控制信号、继电保护、自动装置、断路器跳、合闸回路等提供可靠的直流电源；当交流电失电时为事故照明、交流不停电电源等提供直流电源，直流电的可靠与否对发电厂和变电站的安全运行起着直观重要的作用，时安全运行的保证。
变电部分案例分析(5题)要点
变电部分案例分析（5题）【1】变电站技改工作中人身触电死亡事故。
（安全情况通报 2010年第4期）（一）事故经过2010年8月19日，一座220kV变电站进行技术改造工程，主要内容为全站综合自动化改造，其中包含更换10kV高压柜及其他部分一次设备。
涉及单位有供电公司（建设单位）、施工单位、设计单位、监理单位、设备生产厂家。
10kVⅠ段高压柜于2010年5月21日开始施工（当时10kVⅠ段电压互感器高压柜安装也是此班组施工），施工单位变电工程分公司于2010年5月27日向供电公司生产技术部提交了10kVⅠ段高压柜的竣工报告。
5月28日，生产技术部组织变电运行分公司、变电检修试验分公司、电力调度中心相关人员对变电站10kVⅠ段电压互感器进行了验收，当时发现电压互感器未按招标文件要求提供二次补偿绕组，后告知厂家，厂家答应重新发货（带二次补偿绕组电压互感器）。
由于该缺陷暂不影响运行，考虑到10kVⅠ段母线带有重要负荷，6月7日18时37分10kVⅠ段母线电压互感器投入运行。
在厂家发送带二次补偿绕组的电压互感器到货后，供电公司8月17日安排由施工单位变电工程分公司进行技改，8月19日对电压互感器进行更换。
8月18日20时，220kV变电站收到施工单位变电工程分公司检修班的一份变电第一种电子工作票，工作内容为"10kVⅠ段电压互感器更换"，工作票编号为"变电站201008015"，工作负责人为徐×，工作票签发人为彭×。
8月19日7时10分，变电站值班员汪×接到地调洪×关于10kVⅠ段母线电压互感器由运行转检修的指令，操作人徐×，监护人何×，填写并执行"变电站201008015号"操作票，于7时23分完成操作，将10kVⅠ段母线电压互感器由运行转检修。
变电站运行人员未认真审核工作票上所列安全措施内容，只按照工作票所填要求，拉出10kV Ⅰ段母线设备间隔9511小车至检修位置，断开电压互感器二次空开，在Ⅰ段母线电压互感器柜悬挂"在此工作"标示牌，在左右相邻柜门前后各挂红布幔和"止步，高压危险"警示牌，现场没有实施接地措施。
事故案例分析(变电部分)
冀北公司《安规》调考题库(案例分析变电部分)案例一、2009年3月17日，安徽合肥供电公司220kV 竹溪变电站35kV开关柜检修时，一名作业人员触电死亡。
事故简要经过：220kV竹溪变电站35kV开关为室内柜式设备。
根据检修工作安排，2009年3月17日“35kV电容器361断路器及电容器组由运行转检修”，进行“35kV电容器361断路器、电流互感器、避雷器、电容器组及电缆预防性试验、检修保养，3613隔离开关检修工作”。
3月17日9时01分，在布置完现场安全措施后，9时23分，当值值班员许可35kV 1号电容器361断路器及电流互感器、避雷器开展预防性试验、检修和维护保养，3613隔离开关检修工作。
工作负责人何×组织实施现场工作。
11时试验工作结束， 11时20分左右，开关一班刘××(死者)、丁×两人在肥西变电站检修工作结束，张×、穆××在莲花变电站检修工作结束后，四人会合到竹溪变电站现场参加检修。
工作负责人何×在35kV开关柜检修现场向四位工作人员交代工作任务、工作范围、安全措施及带电部位等，四位工作人员现场确认并在工作票上签名。
小组负责人丁×进行工作分工后，开始361断路器检修保养工作。
工作分工是：刘××外观检查手车轨道，穆××和张×清扫检修开关手车。
11时24分，突然听到绝缘隔板活门开合动作声音，一团弧光、烟雾喷出开关柜，发现柜内检查手车轨道的刘××倒坐在地，衣服着火，检修人员立即停止手上工作，帮助刘××灭火，并迅速将其拉至柜外。
工作人员紧急拨打120求救，120救护车于11时40分左右将伤员送往医院救治。
经医院诊断，伤者烧伤面积达50％，为II～III度烧伤。
随后，伤员伤情突然恶化，医治无效，死亡。
经调查组调查，35kV开关柜手车开关拉出后，柜内隔板活门的连杆机构直接暴露在柜体仓室内，存在因误动或误碰而造成隔板活门打开、带电部位暴露的隐患。
变电运行与检修测试题与答案
变电运行与检修测试题与答案一、单选题（共51题，每题1分，共51分）1.在特别潮湿、导电良好的地面上或金属容器内工作时,行灯电压不得超过( ) V。
A、36;B、6。
C、24;D、12;正确答案：D2.绞磨在工作中,跑绳绕在磨芯的圈数越( ), 则拉紧尾绳的人越省力。
A、松。
B、紧;C、多;D、少;正确答案：C3.电磁式操作机构,主合闸熔断器的熔丝规格应为合闸线圈额定电流值的( )倍。
A、1/5;B、1/3〜1/4;C、1/2;D、1.5正确答案：B4.隔离开关因没有专门的( )装置,故不能用来接通负荷电流和切断短路电流。
A、绝缘。
B、快速机构;C、灭弧;D、封闭;正确答案：C5.纯电容元件在电路中( )电能。
A、储存;B、分配;C、消耗;D、改变。
正确答案：A6.避雷器的作用在于它能防止( )对设备的侵害。
A、进行波;B、直击雷;C、感应雷;D、三次谐波。
正确答案：A7.万用表用完后,应将选择开关拨在( )挡上。
A、电压;B、电阻;C、交流电压;D、电流。
正确答案：C8.电力变压器本体中,油的作用是( )。
A、散热和防锈。
B、绝缘和防锈;C、绝缘和灭弧;D、绝缘和散热•;正确答案：D9.利用滚动法搬运设备时,对放置滚杠的数量有一定要求,如滚杠较少,则所需要的牵引力( )。
A、略小。
B、不变;C、增加;D、减小;正确答案：C10.纯净的SF6气体是( )的。
A、无毒;B、有益。
C、中性;D、有毒;正确答案：A11.Y, dll接线的变压器,二次侧线电压超前一次侧线电压( )。
A、30°B、45° ;C、60° ;D、330° ;正确答案：A12.断路器连接瓷套法兰时,所用的橡皮密封垫的压缩量不宜超过其原厚度的( )。
A、1/2;B、1/3;C、1/5;D、1/4正确答案：B13.把空载变压器从电网中切除,将引起( )。
A、无功减小。
B、电网电压降低;C、电压升高;D、电流升高;正确答案：C14.断路器的跳合闸位置监视灯串联一个电阻的目的是( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
事故处理部分
一、必选题
（1）110KV、35KV变电站必选题：#2变压器差动保护动作跳闸
1、事故现象：监控主机警笛响；主变三侧（两侧）断路器在主接线模拟图上或
后台机监控系统显示由紅变绿、实时报警显示#2主变纵联差动保护动作；三侧（两侧）负荷均指示为零，变压器保护屏面板显示差动保护动作及告警灯亮;“故障录波启动”
注明：模拟事故发生时为雨天。
2、处理步骤：
a.记时，复归报警音响，迅速检查开关跳闸和装置保护动作情况，按照事故
上报程序上报事故现象和保护动作情况，做好记录，复归保护装置。
检查其它运行中的主变负荷、电流、电压的变化情况。
（5分）
b.检查#2主变重瓦斯保护是否同时动作，轻瓦斯保护是否报警，#2主变瓦斯
继电器内是否有气体，如有气体，参照瓦斯动作处理方法。
（10分）
c.检查#2主变差动CT保护范围内的一、二次设备有无明显故障，如发现故障
点，汇报调度，对#2主变进行隔离。
（20分）
d.告知变电检修部负责人站内设备检查情况，并做好检修设备的安全措施。
（5
分）
设故障点：#2主变高压侧套管A相瓷瓶有裂纹，有接地闪络痕迹。
（2）35KV开关站必选题：35KV线路跳闸
1、事故现象：监控主机警笛响，35KV线路开关在主结线模拟图上或后台机监
控系统显示由红变绿、实时报警显示故障信息为；35KV聚石一线线路保护屏装置面板显示电流I段保护动作及告警灯亮。
检查聚石二线负荷、电流、电压变化情况。
2、处理步骤：
a.记时，检查开关跳闸和保护动作情况，做好记录，汇报调度。
（5分）
b.复归保护装置，全面检查，保护范围内设备有无异常。
（5分）
c.将检查情况再次向调度汇报。
（5分）
d.根据调度令将跳闸的35KV聚石一线线路由热备转检修。
（20）
e.通知变电检修部负责人站内故障现象及检查情况，并做好检修设备的安全措施。
（5分）
设故障点：35KV聚石一线穿墙套管A、B相短路。
二、抽选题
（1）35KV开关站抽选题1：全站失压
1、事故现象：监控主机警笛响，35KV高压室传来开关跳闸声音；监控主机实时
报警显示故障信息：35KV1#、2#、3#电石炉开关在后台机监控系统由红变绿1#、2#、3#电石炉低频减载保护动作；1#、2#、3#电石炉负荷均无指示；动作频率：47.47HZ;母线电压、出线电流、功率均无指示（监控系统电气运行参数无显示），同时所用变失电，直流系统失去浮充电源，蓄电池开始放电。
2、处理步骤：
a.记时，检查开关跳闸和保护动作情况，做好记录，汇报调度。
（5分）
b.复归保护装置，全面检查，保护范围内设备有无异常。
（5分）
c.将检查情况再次向调度汇报。
（5分）
d.将35KV I、II段母线所有分支断路器转热备用，做好送电前的准备工作。
（20）
e.操作完毕，报调度。
f.根据调度令，完成恢复送电工作。
（5分）
由于系统故障造成35KV开关站失电，本站不设故障点。
（2）35KV开关站抽选题2：35KV母线接地
1、事故现象：后台机监控系统实时报警中心显示接地信息，35KV I、II段PT
电压显示不正常，接地相电压为零，另两相电压为线电压。
2、处理步骤：
a.记时，全面检查35KV I、Ⅱ段所属设备，做好记录，按照事故上报程序上报事故现象和保护动作情况。
（5分）
b. 根据调度命令拉路查找，确定接地线路。
（20分）
c.35KV系统接地运行时间不得超过一个小时。
d.告知电网工程部负责人设备检查情况，并做好检修设备的安全措施。
（15分）
设故障点：35KV石聚一线线路接地
（1）110KV、35KV变电站抽选题1：35KV I段母线接地
1、事故现象：后台机监控系统实时报警中心显示接地信息，35KV I段PT电压
显示不正常，接地相电压为零，另两相电压为线电压，同时35KV消弧线圈装置、后台机均显示故障信息，小电流选线装置显示接地线路序号。
2、处理步骤：
a.记录时间、复归音响信号，利用后台机电压显示判定接地相，将选线装置
所显示的线路序号等以上信息向调度报告；（10分）
b.根据调度命令拉路查找，快速确定接地线路；（30分）
c.35KV系统接地运行时间不得超过一个小时，并注意消弧线圈的温度不超过
规定；
设故障点：35KV I段某条出线接地
（2）110KV、35KV变电站抽选题2：10KV II段母线接地
1、事故现象：后台机监控系统实时报警中心显示接地信息，10KV II段PT电
压显示不正常，接地相电压为零，另两相电压为线电压，同时10KV消弧线圈装置后台机均显示故障信息，小电流选线装置显示接地线路序号。
2、处理步骤：
a.记录时间、复归音响信号，根据后台机电压显示判定接地相别，将选线装
置所显示的线路序号等以上信息向调度报告；（5分）
b.根据调度命令拉路查找，确定并隔离接地线路；（25分）
c.35KV系统接地运行时间不得超过一个小时，并注意消弧线圈的温度不超
过规定；
d．隔离故障线路后，检查母线电压及其它支路电压是否正常。
（10分）
设故障点：10KV II段某条出线
（3）110KV、35KV变电站抽选题3：35KV I段电压互感器A 相高压保险熔断
1、事故现象：后台机监控系统实时报警中心显示接地信息，绝缘监察电压显示A相为零，另外两相为相电压，有关的功率表指示降低。
2、处理步骤：
a.记时，检查电压互感器高压保险有无异常，做好记录，按照事故上报程序及
时告知相关人员。
（5分）
b．检查消弧消谐小电流接地选线装置有无报出接地信息。
（5分）
c.根据调度命令，将一次保险熔断的电压互感器转检修。
操作完毕，报调度。
（20分）
d.告知变电检修部负责人站内设备检查情况，并做好检修设备的安全措施。
（10分）
设故障点：35KV I段电压互感器高压保险A相熔断
（4）110KV、35KV变电站抽选题4：110KV、35KV线路跳闸
1、事故现象：后台机监控系统实时报警中心显示故障信息，110KV、35KV线路开关在主结线上或后台机监控系统显示由红变绿；110KV线路保护屏装置面板保护动作及告警灯亮、35KV线路保护屏装置面板保护动作及告警灯亮；“故障录波器启动”；
2、处理步骤：
a.记时，复归音响，检查开关跳闸和保护动作情况，做好记录，汇报调度，
复归保护装置，全面检查，保护范围内设备有无异常。
（5分）
b.全面检查完毕后，将故障点告知调度；（5分）
c.根据调度令将110KV、35KV线路由热备转检修；（20分）
d..告知变电检修部负责人站内设备检查情况，并做好检修设备的安全措施。
（10分）
110KV设故障点：110KV线路线刀闸Ｂ相瓷瓶支柱与下法兰结合部断裂；
35KV设故障点：35KV线路开关柜内A、B相弧光短路；
（5）110KV、35KV变电站抽选题5：110KV母差保护动作开关跳闸
1、事故现象：监控主机警笛响，连接在I段母线上的相应开关在主结线上和后
台机监控系统显示由红变绿，事件报警显示故障信息；110KV
母差保护屏装置面板显示“有报告”和“故障”灯亮;“故障录
波器动作”；
2、处理步骤：
a.复归音响，记录时间，查明开关跳闸及保护动作情况，全面检查I段所有设备有无异常，如发现故障应隔离故障点，报告值班调度；（5分）
b.经检查发现#1主变I母侧刀闸支柱瓷瓶断裂；（5分）
c.将110KV I母非故障设备倒至II母运行；（15分）
d.将110KVI母转检修；（10分）
e.告知变电检修部负责人站内设备检查情况，并做好检修设备的安全措施。
（5分）
设故障点：#1主变I母侧刀闸支柱瓷瓶断裂；。
