220kV倒闸操作要点
220kV倒闸操作注意事项
![220kV倒闸操作注意事项](https://img.taocdn.com/s3/m/16b115f6aef8941ea76e05c2.png)
大差:保护将母线上所有连接元件的电流采 样值输入母差的两个差动判据,即构成大差(总 差)比率差动元件; • 小差:对于分段母线,将每一段母线所连接 元件的电流采样值输入母差的差动判据,即构成 小差(分差)比率差动元件。 • 各元件连接在哪一段母线上,是根据各连接 元件的刀闸(隔离开关)位置来决定。 • 流入母线电流为正、流出母线电流为负。 •
m
m
j 1
j 1
漫湾220kV母差保护PT配置
• D:\工作\果多电厂前期资料\培训学习\220kV 10.5kV以 上电压等级CT配置图_04122341(1).dwg • PT:双母上各一套电压互感器1EYH、2EYH • 以电流判据为主的差动元件,可以用电压闭锁元件来配 合,提高保护整体的可靠性。电压闭锁元件的动作表达 式为:
④.检修状态 指设备的所有断路器、隔离开关均断开,挂上接地线或合上 接地闸刀,布置了安全措施。“检修状态”根据不同的设 备又分为“开关检修”、“线路检修”等。
设备状态的转换顺序:运行
热备用
冷备用
检修
4.倒闸操作的主要内容: ■拉开或合上断路器; ■拉开或合上隔离开关; ■拉开或合上接地刀闸; ■装设或拆除接地线; ■给上或取下保险(二次小开关); ■切换保护回路; ■检查母线电压、负荷分布、保护状态等 ■调整变压器或消弧线圈的分接头位置; ■改变中性点接地方式。
• RCS-931BM 分相光纤电流差动及后备保护装置 的保护配置: • 采用单通道光纤通信为2048kbit/s 数据接口, 配置分相电流差动、零序电流差动、工频变化量 距离、三段式接地距离、三段式相间距离、自动 重合闸、4 个延时段零序方向过流。 • RCS-923A 充电、断路器失灵起动及三相不一致 保护装置的保护配置 • 配置失灵起动、三相不一致保护、两段相过 流保护和两段零序过流保护、充电保护。
实验二220KV变电站线路倒闸操作
![实验二220KV变电站线路倒闸操作](https://img.taocdn.com/s3/m/59a83cc85022aaea998f0f29.png)

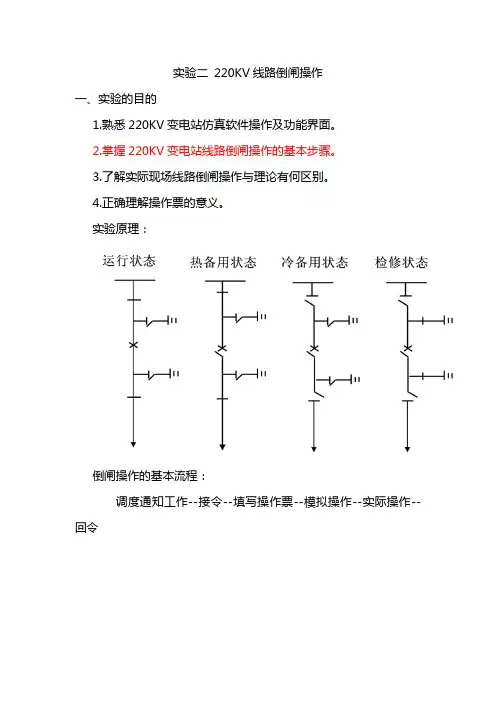

实验二 220KV线路倒闸操作一、实验的目的1.熟悉220KV变电站仿真软件操作及功能界面。
2.掌握220KV变电站线路倒闸操作的基本步骤。
3.了解实际现场线路倒闸操作与理论有何区别。
4.正确理解操作票的意义。
实验原理:倒闸操作的基本流程:调度通知工作--接令--填写操作票--模拟操作--实际操作--回令二、实验内容启动模型、运行模型、调入4工况,检查一下你的软件是否处于正常工作状态(进入设备区,点击仿一回线路QF21,进入,点击线路上的小球,如果闪烁就表示是有电,正常工作,反之,不正常,检查原因。
调度命令已断开仿一回线路对侧电源;【进入调度命令界面,断开仿QF21对侧断路器】(为以后推地刀作准备)1、得令2、检查仿一回QF21、QS216、QS211三相均在合闸位置;【进入设备区界面,分别点击QF21、QS216、QS211操作箱,检查开关的合闸状态】3、停仿一回QF21重合闸(保护屏上重合闸方式开关把手置停用位置、解重合闸出口压板);【进入继电保护室界面,点击仿一线继电保护屏,操作重合闸方式开关把手置停用位置、解重合闸出口压板。
注意:仿一线继电保护有双屏】4、断开仿一回QF21开关;【进入主控室界面,点击仿一回控制屏,操作断开仿一回QF21开关】5、检查仿一回QF21三相已经断开;【进入设备区界面,点击QF21操作箱,检查仿一回QF21三相已经断开】断开时红色标签在下方。
6、退仿一回QF21动力电源;【关闭QF21操作箱中电源】断开断路器的执行机构的电源,此时即使有外来信号断路器也不会合闸了。
7、断仿一回QS216刀闸(先断负荷侧刀闸);【点击QS216刀闸操作箱,操作断开QS216刀闸】注意刀闸的形状。
8、检查仿一回QS216刀闸三相已经断开;【在设备区界面检查仿一回QS216刀闸三相已经断开】9、退仿一回QS216动力电源;【关闭QS216动力电源开关】10、断仿一回QS211刀闸;【点击QS211刀闸操作箱,操作断开QS211刀闸】11、检查仿一回QS211刀闸三相已经断开;【在设备区界面检查仿一回QS211刀闸三相已经断开】12、退仿一回QS211动力电源;【关闭QS211动力电源开关】13、在仿一回线路侧三相验电;【点击仿一回线路模型验电点,红灯闪则表示有电,否则无电】14、合仿一回QS219地刀;【点击QS219地刀操作箱,操作合上QS219刀闸。
01--220kV系统倒闸操作
![01--220kV系统倒闸操作](https://img.taocdn.com/s3/m/6c270bc55022aaea998f0fb5.png)
220kv系统倒闸操作一、220kV—4甲母线停电拉刀闸做措施操作人员思想、身体、心理状况良好。
操作前监护人与操作人要对操作票所涉及系统一、二次图纸及规程进行学习。
操作所涉及的设备名称、编号及位置要与图纸相符并现场标识完整。
操作中如遇到疑问或其它问题@立即暂停操作并汇报值长。
严格执行监护复诵制@监护人不得动手操作@监护人未下令操作人不得操作@监护人与操作人不得分开。
监护人及操作人读票及复诵时要吐字清楚@声音响亮@每个操作项目执行完毕监护人检查无误后立即打“√检查220KV甲母线母联开关(2245甲)合入检查220KV-4甲、220KV-5甲母线并联运行正常两套微机保护柜”投母线互联”压板上好两套BP保护柜“互联压板”上好220KV甲母线母联开关(2245甲)操作电源断开检查微机保护模拟盘刀闸位置显示正确#1主变220KV-5甲母线侧刀闸(2201-5)操作电源合入#1主变220KV-5甲母线侧刀闸(2201-5)合入检查#1主变220KV-5甲母线侧刀闸(2201-5)三相确已合入#1主变220KV-5甲母线侧刀闸(2201-5)操作电源断开#1主变220KV-4甲母线侧刀闸(2201-4)操作电源合入#1主变220KV-4甲母线侧刀闸(2201-4)拉开检查#1主变220KV-4甲母线侧刀闸(2201-4)三相确已拉开#1主变220KV-4甲母线侧刀闸(2201-4)操作电源断开#4主变220KV-5甲母线侧刀闸(2204-5)操作电源合入#4主变220KV-5甲母线侧刀闸(2204-5)合入检查#4主变220KV-5甲母线侧刀闸(2204-5)三相确已合入#4主变220KV-5甲母线侧刀闸(2204-5)操作电源断开#4主变220KV-4甲母线侧刀闸(2204-4)操作电源合入#4主变220KV-4甲母线侧刀闸(2204-4)拉开检查#4主变220KV-4甲母线侧刀闸(2204-4)三相确已断开#4主变220KV-4甲母线侧刀闸(2204-4)操作电源断开热孟线220KV-5甲母线侧刀闸(2212-5)操作电源合入热孟线220KV-5甲母线侧刀闸(2212-5)合入检查热孟线220KV-5甲母线侧刀闸(2212-5)三相确已合入热孟线220KV-5甲母线侧刀闸(2212-5)操作电源断开热孟线220KV-4甲母线侧刀闸(2212-4)操作电源合入热孟线220KV-4甲母线侧刀闸(2212-4)拉开检查热孟线220KV-4甲母线侧刀闸(2212-4)三相确已断开热孟线220KV-4甲母线侧刀闸(2212-4)操作电源断开220KV电压切换装置由并列运行切至分列运行甲母线母联开关(2245甲)操作电源合入两套BP保护柜“互联压板”取下两套微机保护柜”投母线互联”压板取下检查220KV甲母线母联开关(2245甲)合入检查220KV甲母线母联开关(2245甲)电流表回零220KV甲母线母联开关(2245甲)断开检查220KV-4甲母线电压表回零220KV甲母线母联开关(2245甲)母线侧刀闸(2245-4)操作电源合入220KV甲母线母联开关(2245甲)母线侧刀闸(2245-4)拉开检查220KV甲母线母联开关(2245甲)母线侧刀闸(2245-4)三相确已断开220KV甲母线母联开关(2245甲)母线侧刀闸(2245-4)操作电源断开220KV甲母线母联开关(2245甲)母线侧刀闸(2245-5)操作电源合入220KV甲母线母联开关(2245甲)母线侧刀闸(2245-5)拉开检查220KV甲母线母联开关(2245甲)母线侧刀闸(2245-5)三相确已拉开220KV甲母线母联开关(2245甲)母线侧刀闸(2245-5)操作电源断开220KV-4甲母线PT(224甲-9)二次开关断开220KV-4甲母线PT(224甲-9)一次刀闸拉开检查220KV-4甲母线PT(224甲-9)一次刀闸三相确已拉开在220KV-4甲母线PT(224甲-9)测PT三相无电压220KV-4甲母线PT接地刀闸(224甲-97)合入在220KV-4甲母线测母线三相无电压220KV-4甲母线接地刀闸224甲-7合入二、220kV—5甲母线停电拉刀闸做措施操作人员思想、身体、心理状况良好。
220kV母线倒闸操作
![220kV母线倒闸操作](https://img.taocdn.com/s3/m/8054f57310a6f524cdbf852f.png)
【容弗知道】详谈220kV母线倒闸操作作者:张永—国网浙江省电力公司检修分公司母线的定义母线是发电厂和变电站重要组成部分之一。
母线又称汇流排,是汇集电能及分配电能的重要设备。
母线的接线方式母线的接线方式种类很多,应根据发电厂或变电站在电力系统中的地位、母线的工作电压、连接元件的数量及其它条件,选择最适宜的接线方式。
(1)单母线接线(2)单母线分段接线(3)双母线接线(4)双母线分段接线(5)单母线或双母线带旁路接线(6)3/2接线母线保护配置(1)220kV母线保护功能一般包括母线差动保护(母差保护)、母联相关的保护(母联失灵保护、母联死区保护、母联过流保护、母联充电保护等)、断路器失灵保护。
(2)对重要的220kV及以上电压等级的母线都应当实现双重化,配置两套母线保护。
某站220kV母线配置两套母差保护RCS-915和WMH-800A。
刀闸位置根据系统运行方式的需要,双母线上各连接元件需要经常在两条母线上进行切换。
母线运行方式发生变化时,对于大差没有影响,但对于小差会产生很大影响,决定了该支路电流计入哪段母线的小差电流计算。
在微机母差保护装置中,将隔离开关的辅助接点作为开入量接到保护装置,利用隔离开关的辅助接点来识别母线的运行方式。
故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流,构成大差比率差动元件,作为差动保护的区内故障判断元件。
差动保护根据母线上各连接元件的刀闸位置开入计算出两条母线的小差电流,构成小差比率差动元件,作为故障母线选择元件。
当双母线按单母线方式运行,不需要进行故障母线的选择时可投入“母线互联”压板;当母线在倒闸操作过程中两条母线经刀闸跨接,则装置自动识别为单母线运行。
这两种情况都不进行故障母线的选择,当母线发生故障时将所有母线同时切除。
“母线互联”方式保护装置在母线互联方式下,小差比率差动元件自动退出,不进行故障母线的选择,一旦发生故障同时切除两段母线。
220KV升压站倒闸操作原则
![220KV升压站倒闸操作原则](https://img.taocdn.com/s3/m/87745c3b55270722192ef79b.png)
▉ 母线操作的概念及危险点
▉ 220KV升压站主要一次设备简介
变压器
变压器是最重要的电气设备。 作用:①通过升压变升压可以实 现远距离输电,减小输送电流, 降低线损;②通过降压变降压可 以适应用电设备电压等级和用电 安全。
断路器
断路器(开关)具有灭弧功能。 作用:①在正常的情况下,控制 线路和设备的开断与关合;②在 电力系统故障时,与保护配合切 除故障电流,保证系统正常运行。
l2wb2wb1qfqs1qs3线路停电操作l1l1线路停电qs2qfc先断开开关再断开负荷侧刀闸最后断开母线侧刀闸验电后合地刀检修qf验电后合地刀检修线路倒闸操作的基本原则1停电倒闸操作必须按照开关负荷侧刀闸母线侧刀闸顺序进行送电合闸顺序与之相反
220KV升压站 操作原则
第四小组组长:赖书斌 成员:赖书斌、樊承斌、陈钱伟、 曹国峰、温期琪、刘亮生、熊健 主讲人:熊健
220KV升压站操作原则
• 母线操作的概念及危险点
• 220KV升压站主要一次设备简介
• 电气设备的四种状态 • 倒闸操作的基本原则 • 倒闸操作的组织措施与技术措施
▉ 母线操作的概念及危险点 带负荷拉刀闸
母线操作是指母线的送电、停电,以及母 母线操作的危险点 线上的设备在两条母线间的倒换。母线是 设备的汇集场所,连接元件多,操作工作 量大,操作前必须做好充分准备,操作时 一是可能发生带负荷拉合刀闸。 严格按操作顺序进行。 二是继电保护及自动装置切换错误引起的 保护误动。
1G
BK
1
TA
机 构 箱
就地机构 箱操作
停止操作
隔 离 开 关 控 制 闭 锁 回 路
1G
~N
2
1GD
1GDS
电 磁 锁 回 路
220kV变电站实际操作
![220kV变电站实际操作](https://img.taocdn.com/s3/m/c5a87cb26394dd88d0d233d4b14e852458fb3984.png)
Hale Waihona Puke 2、旁路代变高(中)操作注意点
旁路与被代者所挂母线一致 定值区切换 连接片的投退:保留距离保护及跳闸出口、失灵
出口,旁路重合闸应退出。 旁母充电应先投入相应充电保护 退出差动保护,切换CT差动(切换过程不能使
CT出现开路),切换后应检查无差流,并复归保 护信号,无异常再投入差动。 旁路合环后应检查负荷分配情报况,并投入主变 保护跳旁路出口连接片。
一、倒闸操作的类型
主变停送电 变高(中)开关代路 线路开关代路 线路停送电 开关停送电 倒母线(母线停送电)
二、倒闸操作的特点及其注意点
1、特点 2、典型操作任务的注意点
例一:开关停电
先断开开关 —— 拉开负荷侧刀闸 —— 拉开母线侧刀闸
例二:设备倒至I母运行
退出母联开关操作电源,投入母线倒闸过 程中连接片 —— 合上I母侧刀闸 —— 拉开
各操作步骤之间是相互关联的
(二)典型操作任务的操作注意点
主变操作注意点 旁路代变高(中)操作注意点 220KV线路代路操作注意点 线路停送电操作注意点 倒母线操作注意点
1、主变操作注意点
停电操作前检查主变负荷情况 拉合主变开关前要合上该侧中性点地刀 中性点地刀改变时,保护应做相应调整 送电前主变抽头应一致 操作中性点地刀应“先合后拉” ,保证系
3、220KV线路代路操作注意点
与旁路代变高(中)类似 操作前,两侧一套高频保护(或电流差动)
必须退出运行 高频通道的切换 旁路开关合环后,进行重合闸切换:先退
被代线路,再投旁路重合闸
4、线路停送电操作注意点
逐项令,与调度配合 110kV , 220kV线路停电,并车PT要退出 110kV 、 220kV线路送电时,根据调度
220kV双母线接线倒母线操作要点浅析
![220kV双母线接线倒母线操作要点浅析](https://img.taocdn.com/s3/m/5b15e11fd15abe23492f4d59.png)
220kV双母线接线倒母线操作要点浅析摘要:本文以220kV双母线接线方式、RCS-915AB母差保护为例对双母线倒母线操作技术进行分析。
关键词:倒母线;二次电压切换;投单母运行;母联断路器控制电源1 前言母线是发电厂、变电站电气元件汇流与分流的场所,担负着电力电量的送入与送出,是电网的重要组成部分之一。
母线的接线方式有多种,其中双母线接线方式具有供电可靠性高、检修方便、调度灵活、扩建改造方便等特点,但它的倒闸操作比较复杂、技术要求高,而母线操作安全与否,不仅影响该厂站,而且直接影响电网的安全运行,因此要求运行值班人员不仅正确掌握倒闸操作原则,还应根据母差保护运行规程适时作相应改变。
2 操作分析双母线接线倒母线操作技术要领母线操作前必须做好充分的准备以及危险点的分析(如母联开关在停电检修时,一般不允许倒母线操作),操作时必须严格遵守《电业安全工作规程》,以免发生误操作。
倒母线操作步骤如下:(1)投入母差保护互联(单母)连接片;(2)检查母联断路器在合位,断开母联断路器控制电源;(3)母线隔离开关按照“先合后拉”进行,并检查二次电压切换正常;(4)倒母线结束后,须先将母联断路器控制电源合上,再退出母差保护互联连接片。
倒闸操作要点分析如下:1)倒母线前先投入母差保护互联连接片投入母差互联压板时,对于RCS-915AB母线保护即手动投入“投单母运行”压板(若母线配两套母差保护,则两套母差的互联压板均应投入)。
此压板投入时需要与保护定值中控制字“投单母方式”(我们定值中设置为“1”投入)配合使用,投入互联压板的作用如下:(1)退出母差保护故障母线选择功能。
当母线发生故障时将母线上所有元件同时切除,不需进行故障母线的选择。
(2)防止在倒母线过程中,由于隔离开关分流的作用,在母线故障时,母差拒动,引起事故扩大。
对于RCS-915AB型母差保护,在双母主接线方式投入“投单母运行”压板时,装置液晶显示屏幕上面右侧会出现“单母”的汉字指示,同时,可以看到图形中的主接线图的两条母线成为一条母线;如图所示:需要注意的是:投入母差保护互联压板,断开母联断路器的控制电源操作原则上顺序不宜颠倒,反之,如先断开母联断路器的控制电源而母差保护没投互联压板,则任一条母线故障,都将是母联失灵启动延时(一般整定值0.25S)跳开另一条母线,延误了母线故障切除时间,有可能造成系统稳定破。
220KV系统倒闸操作动作标准
![220KV系统倒闸操作动作标准](https://img.taocdn.com/s3/m/dac61627aaea998fcc220e1a.png)
3、监护人下达:合上××开关,操作人将鼠标指向开关编号,复诵无误;
4、监护人核对确认后发:“对”的预令,操作人手按鼠标左键点击“开关图园”,弹出该开关的操作对话框,再点击合闸,输入操作密码;
5、监护人核对确认后再发:“对”的预令,操作人手按鼠标点击“执行”,弹出下一级操作对话框,操作人口述对话框内容:“××断路器合闸”;
1.4拉刀闸
1、监护人、操作人在监控机上检查刀闸确在遥控位置;
2、值班长告知开关站现场监护人:准备拉开××刀闸;
3、监护人下达:拉开××刀闸,操作人将鼠标指向刀闸编号,复诵无误;
4、监护人核对确认后发:“对”的预令,操作人手按鼠标左键点击“刀闸图园”,弹出该刀闸的操作对话框,再点击分闸,输入操作密码;
4、现场监护人监护、指导操作人再次在相同电压的带电设备上检查验电器完好。
1.6合地刀
1、现场监护人下达:合上××地刀。操作人手指地刀编号复诵无误;
2、现场监护人打开地刀锁,操作人将摇把插入机构孔中,监护人发:“对,执行”的动令后,操作人将地刀摇起至A、B、C三相动、静触头咬合;
3、现场监护人、操作人检查××地刀A、B、C三相确已合上(动、静触头咬合完好)。
3、现场监护人将地刀锁锁好。
2.6合上刀闸开关控制电源
1、在开关站就地合上刀闸控制电源;
2、主控室监护人监护操作人在主控室直流屏上合上开关控制电源(两组小空开);
3、现场监护人向值班长汇报:××开关由检修转运行的现场操作已完毕,××开关确在拉开位置,SF6气体压力、空气压力指示正常。
2.7合刀闸
1、监护人、操作人将监控机画面切到××开关操作界面,并检查刀闸确在遥控位置;
220KV电力系统倒闸操作原则与技术要求 - 电工基础
![220KV电力系统倒闸操作原则与技术要求 - 电工基础](https://img.taocdn.com/s3/m/e27234fb650e52ea5418981d.png)
220KV电力系统倒闸操作原则与技术要求 -电工基础220KV电力系统倒闸操作原则与技术要求:1、在母联开关断开的情况下,严禁进行220KV母线的倒闸操作。
2、为防止在倒母线操作过程中母联开关跳闸引起带负荷拉、合刀闸或造成误并列,在倒闸操作前,必须断开母联开关第一、二组操作电源,并投入母差保护双母互联压板。
3、倒母线操作顺序为:以母联开关为准,按等电位操作原则按间隔逐一进行,合上南母刀闸(北母刀闸),再拉开北母刀闸(南母刀闸)。
4、在倒母线过程中,如果出现南母或北母差动保护闭锁信号或刀闸位置指示器指示异常,应停止操作恢复原状态,查明原因后进行操作,必要时通知有关检修处理。
5、南母、北母PT二次控制回路公用一组电源开关QF1,严禁断开该开关。
6、在分合闸操作前后,必须认真核对开关、刀闸的位置,正确无误后方可继续操作。
7、分相操作的开关分、合闸后,应分别检查三相电流的指示情况及三相开关的位置指示情况。
8、220KV母线停电时,在断开母联开关之前一定要检查所有电压回路切换继电器转换正确。
9、220KV系统所有设备元件的投退,必须得到值长的命令,合接地刀闸必须履行验电手续。
10、220KV母线新投入或大修后第一次送电时,严禁用刀闸充电。
11、220KV线路停电解除备用时,先退出该线路开关双套重合闸,断开开关,退出该线路开关启动失灵保护及失灵启动压板,按开关—线路侧刀闸—母线侧刀闸的顺序操作,最后断开线路开关第一、二组操作操作电源,退出线路保护出口压板,保护装置电源根据需要决定是否停用。
12、220KV线路解除备用送电时,先送上开关的第一、二组操作电源及保护装置电源,投入线路保护出口压板,按开关—母线侧刀闸—线路侧刀闸顺序恢复备用,投入启动失灵及失灵启动保护压板,合上开关,按调度令决定是否投入双套重合闸。
13、220KV系统操作均要按规定填写操作票,并严格执行调度命令,操作过程中不允许更改操作顺序及随意解除防误闭锁装置。
220KV体系的倒闸操作准则
![220KV体系的倒闸操作准则](https://img.taocdn.com/s3/m/25d5cf0fad51f01dc381f18f.png)
220KV体系的倒闸操作准则1在母联开关断开的状况下,阻挠进行220KV母线的倒闸操作。
2为避免在倒母线操作进程中母联开关跳闸致使带负荷拉、合刀闸或构成误并排,在倒闸操作前,有必要断开母联开关榜首、二组操作电源,并投入母差维护双母互联压板。
3倒母线操作次第为:以母联开关为准,按等电位操作准则按距离逐个进行,合上南母刀闸(北母刀闸),再摆开北母刀闸(南母刀闸)。
4在倒母线进程中,假定呈现南母或北母差动维护闭锁信号或刀闸方位指示器指示反常,应中止操作康复原状况,查明要素后进行操作,必要时告诉有关修补处理。
5南母、北母PT二次操控回路共用一组电源开关QF1,阻挠断开该开关。
6在分合闸操作前后,有必要仔细核对开关、刀闸的方位,精确无误后方可持续操作。
7分相操作的开关分、合闸后,应别离查看三相电流的指示状况及三相开关的方位指示状况。
8220KV母线停电时,在断开母联开关之前必定要查看悉数电压回路切换继电器改换精确。
9220KV体系悉数设备元件的投退,有必要得到值长的指令,合接地刀闸有必要施行验电手续。
10220KV母线新投入或大修后榜初次送电时,阻挠用刀闸充电。
11220KV线路停电免除备用时,先退出该线路开关双套重合闸,断开开关,退出该线路开关发动失灵维护及失灵发动压板,按开关一;线路侧刀闸一;母线侧刀闸的次第操作,终究断开线路开关榜首、二组操作操作电源,退出线路维护出口压板,维护设备电源依据需求决议是不是停用。
12220KV线路免除备用送电时,先送上开关的榜首、二组操作电源及维护设备电源,投入线路维护出口压板,按开关一;母线侧刀闸一;线路侧刀闸次第康复备用,投入发动失灵及失灵发动维护压板,合上开关,按调度令决议是不是投入双套重合闸。
13220KV体系操作均要按规矩填写操作票,并严厉施行调度指令,操作进程中不答应更改操作次第及随意免除防误闭锁设备。
运用全能解锁钥匙有必要严厉按规矩施行批阅手续,操作结束应及时封存。
电气倒闸操作原则及操作注意事项讲课内容
![电气倒闸操作原则及操作注意事项讲课内容](https://img.taocdn.com/s3/m/5bd5ad3aeefdc8d377ee3205.png)
15.
冲击合闸操作: 变压器、母线等设备在新安装投入运行前 和大修后应按有关规程的规定进行全电压 冲击。有条件时应尽可能先采用零起升压 的方式充电; 变压器、母线等设备事故跳闸后,可按有 关规定进行全电压冲击。有条件时应尽可 能采用零起升压的方式充电;
冲击合闸操作时应注意以下问题:冲击合闸的开 关应有足够的遮断容量,且故障跳闸次数应在规 定的次数内;冲击合闸的开关其保护装置应完整 并投入运行,自动重合闸应停用,必要时在冲击 合闸前可降低保护装置的定值;应尽可能选择对 稳定影响较小的电源作冲击合闸电源,必要时应 检查有关联络线的潮流并加以调整;对中性点接 地系统中的变压器冲击时,其中性点应接地。
26.
27.
单元回路拉合隔离开关前,均应检查断路器在分 闸位置,隔离开关拉开后,应检查其确已分闸; 隔离开关合上后,应检查合闸良好。 合隔离开关时应迅速而果断:当误合隔离开关 (如隔离开关合在有短路故障或有短路线路的回 路或将不同期的系统连接时)在任何情况下(不管 是合上一相、两相还是三相),均不允许把已合 上的隔离开关再拉开,只有用断路器将其回路断 开或将其跨接后才可再拉开。
16.
零起升压操作时应注意以下问题: 被升压的设备应有完善的保护装置; 对发电机升压时,应采用手动升压方式, 且强励装置应停用; 中性点接地系统的变压器升压时,变压器 中性点必须接地。
17.
回路中未装设开关时,可使用隔离开关进行下 列操作: 在无接地告警指示时拉开或合上电压互感器; 在无雷击时拉开或合上避雷器; 在系统无接地故障时,拉开或合上变压器中性 点接地隔离开关或消弧线圈; 拉开或合上220KV及以下母线的充电电流; 拉开或合上非3/2断路器结线的母线环流(不含 用隔离开关隔离四段式母线的母联、分段断路 器),但此时应确认环路中所有断路器三相完 全接通、非自动状态;
220kV系统倒闸操作有关说明
![220kV系统倒闸操作有关说明](https://img.taocdn.com/s3/m/0b7c7d1c763231126edb11c3.png)
220kV系统及主变倒闸操作有关说明一、正常倒闸操作1、除非设备故障及同期合闸(2882、2893、2012、301、302开关),开关、刀闸、接地刀闸的正常倒闸操作应采用监控系统后台操作方式。
若后台无法操作,应先尽量排除故障,恢复正常操作方式。
无法恢复时,再通过测控柜(对开关)或现场汇控柜(对刀闸、接地刀闸)进行操作。
2、为防止误操作,系统的倒闸操作应通过UT-2000Ⅳ型微机防误闭锁装置(以下简称UT-2000Ⅳ型装置)进行。
1)UT-2000Ⅳ型装置组成UT-2000Ⅳ型装置是由微型计算机 (PC兼容机) 或商用工控机、UT-2000Ⅳ型软件、UT-0301遥控闭锁装置、DNYS-1B或DNYS-1C型电脑钥匙(以下简称电脑钥匙)、TADP-1B通讯适配器、DNBS-2系列型电编码锁(以下简称电编码锁)、DNBS-3型机械编码锁(以下简称机械编码锁)和其它安装部件组成。
图1 UT-2000Ⅳ型汉显结构图图2 UT-0301遥控闭锁装置结构图图3 微机防误系统与监控系统工作框图2)防误操作方式就地操作:UT-2000Ⅳ型装置微机将预演过的正确操作内容通过传输适配器传到电脑钥匙,然后持电脑钥匙到现场对设备进行操作。
遥控操作:由微机防误系统和监控系统共同完成。
首先,由微机防误系统导通遥控操作设备的控制回路。
然后,由微机防误系统对监控系统实现软解锁。
最后,由监控系统实现设备的遥控操作。
3)防误操作流程一般操作流程:在防误微机上选择用户登录防误系统,登录成功后,选择图形开票,按照倒闸操作票内容进行模拟预演;然后再选择图形开票,点击传送操作票,将操作票通过传输口传输到电脑钥匙中,由电脑钥匙对非遥控设备(网门、临时地线、就地操作的断路器)进行操作(就地操作)。
当遇到遥控设备(如断路器、电动刀闸)的操作时,将电脑钥匙插入传输口中,然后到监控系统后台上操作(遥控操作)。
操作后当防误微机通过监控系统的遥信判断所对应的设备确已变位,则可继续对非遥控设备进行操作。
220kV倒闸操作.
![220kV倒闸操作.](https://img.taocdn.com/s3/m/9e6cb01da5e9856a5612608b.png)
母线的定义母线是发电厂和变电站重要组成部分之一。
母线又称汇流排,是汇集电能及分配电能的重要设备。
母线的接线方式母线的接线方式种类很多,应根据发电厂或变电站在电力系统中的地位、母线的工作电压、连接元件的数量及其它条件,选择最适宜的接线方式。
(1)单母线接线(2)单母线分段接线(3)双母线接线(4)双母线分段接线(5)单母线或双母线带旁路接线(6)3/2接线母线保护配置(1) 220kV母线保护功能一般包括母线差动保护(母差保护)、母联相关的保护(母联失灵保护、母联死区保护、母联过流保护、母联充电保护等)、断路器失灵保护。
(2)对重要的220kV及以上电压等级的母线都应当实现双重化,配置两套母线保护。
某站220kV母线配置两套母差保护RCS-915和WMH-800A。
刀闸位置根据系统运行方式的需要,双母线上各连接元件需要经常在两条母线上进行切换。
母线运行方式发生变化时,对于大差没有影响,但对于小差会产生很大影响,决定了该支路电流计入哪段母线的小差电流计算。
在微机母差保护装置中,将隔离开关的辅助接点作为开入量接到保护装置,利用隔离开关的辅助接点来识别母线的运行方式。
故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流,构成大差比率差动元件,作为差动保护的区内故障判断元件。
差动保护根据母线上各连接元件的刀闸位置开入计算出两条母线的小差电流,构成小差比率差动元件,作为故障母线选择元件。
当双母线按单母线方式运行,不需要进行故障母线的选择时可投入“母线互联”压板;当母线在倒闸操作过程中两条母线经刀闸跨接,则装置自动识别为单母线运行。
这两种情况都不进行故障母线的选择,当母线发生故障时将所有母线同时切除“母线互联”方式保护装置在母线互联方式下,小差比率差动元件自动退出,不进行故障母线的选择,一旦发生故障同时切除两段母线。
1.刀闸位置双跨接2.投入互联压板3.母联CT断线倒闸操作1.可预先投互联压板;2.可预先设定保护控制字中的“强制母线互联”软压板;3.依靠刀闸辅助接点自适应倒闸操作。
二百二十千伏线路倒闸.
![二百二十千伏线路倒闸.](https://img.taocdn.com/s3/m/72b565c93186bceb19e8bb95.png)
三、倒闸操作相关释义
1.开关本体“远方”、“就地” 切至“远方”
可由远方(变电站后台或调度监控机)进行分闸 或合闸,就地(开关本体)不能进行分合闸。 接通远方合闸(重合闸)和远方分闸回路,断开 就地合闸和分闸回路。
切至“就地” 可在就地(开关本体)进行分闸或合闸,远方不能进行分合闸。 断开远方合闸(重合闸)和远方分闸回路,接通就地合闸和分闸 回路。
8、母线压变工作或停用时,应切换相关仪表保护及自动装置电压或停 用相关装置。线路压变二次电压与装置电压不匹配故熔丝不送
9、无论调整何种保护定值,事先必须将该套保护的出口压板停用,如该 套保护无单独的出口压板,则应停用总出口压板。多套保护调整定值 时必须依次停用调整,调整时必须停用该保护出口压板。
在进行倒负荷或解、并列操作前后,检查相关电源 运行及负荷分配情况。
设备检修后合闸送电前,检查送电范围内接地刀闸 (装置)已拉开,接地线已拆除。
• • • • • •
开关、交流空开、直流空开:拉开、合上 小车开关:拉出、推入 刀闸、信号刀闸:拉开、合上 接地线:装设、拆除 保险:装上、取下 绝缘罩、绝缘隔板:装上、取下
⑴拆除全部保安 用临时接地线( 或拉开接地闸刀 )。 ⑵检查所拉开的 接地闸刀处在断 开位置。 ⑶检查所拉开的 开关确在断开位 置。 ⑷检查所拉开的 闸刀确在断开位 置。
开关断开后为什么要先拉线路侧刀闸,后拉母线侧刀闸 ?
这是因为在拉开隔离开关的过程中,可能出现 两种错误操作,一种是断路器实际尚未断开, 而造成带负荷拉隔离开关;另一种是断路器虽 然已断开,但当操作隔离开关时,因走错间隔 等而错拉未停电设备的隔离开关。无论是上述 哪种情况,都将造成带负荷拉隔离开关,其后 果是十分严重的,可能造成弧光短路事故。
220kV倒闸操作注意事项
![220kV倒闸操作注意事项](https://img.taocdn.com/s3/m/3a070d0a2b160b4e767fcfa5.png)
流入母线电流不等于流出母线电流,大差、I母
小差计算出的差电流为不为0,满足复式比率差
动判据,判断为区内故障,跳开I母上所有断路
器。
•
I I母短路与I母短路一样。
故障分量复式比率差动判据
• 故障分量复式比率差动判据动作表达式为:
Id Idset
(1)
Id Kr (Ir Id)
(2)
Id Idset
三倍零序电压,U2 为母线负序电压(相电
压), Uset
、 U0set 、U2set 分别为各序电压闭锁定值。
•
因为判据中用到了低电压、零序和负序电压,
所以称之为复合电压闭锁。三个判据中的任何一
个被满足,该段母线的电压闭锁元件就会动作,
称为复合电压元件动作。如母线电压正常,则闭
锁元件返回。本元件瞬时动作,动作后自动展宽
40ms再返回。差动元件动作出口,必须相应母 线段的母线差动复合电压元件动作。
•
母差保护同时采集1EYH、2EYH,当1EYH
的复合电压元件动作时开放跳I母,当2EYH的复
设备状态的转换顺序:运行 热备用 冷备用 检修
4.倒闸操作的主要内容: ■拉开或合上断路器; ■拉开或合上隔离开关; ■拉开或合上接地刀闸; ■装设或拆除接地线; ■给上或取下保险(二次小开关); ■切换保护回路; ■检查母线电压、负荷分布、保护状态等 ■调整变压器或消弧线圈的分接头位置; ■改变中性点接地方式。
差)比率差动元件;
•
小差:对于分段母线,将每一段母线所连接
元件的电流采样值输入母差的差动判据,即构成
小差(分差)比率差动元件。
•
各元件连接在哪一段母线上,是根据各连接
元件的刀闸(隔离开关)位置来决定。
220KV母线倒闸方式
![220KV母线倒闸方式](https://img.taocdn.com/s3/m/6c094d5e3b3567ec102d8a43.png)
220KV母线倒闸方式及注意事项:1.线路倒换母线运行:1)从汇控柜上指示、开关机械指示上确认母联在合闸位置;2)投入BP-2B母线保护屏上的互联压板LP78;3)断开母联开关的控制电源小开关4K1、4K2;4)模拟操作,五防操作;5)若刀闸远方无法操作,征得生产副总同意,将汇控柜上“联锁”解除;就地操作;6)刀闸操作前后从汇控柜上指示、开关机械指示、开关拐臂位置三方面确认刀闸实际位置;2.线路由运行转热备用:1)先退出电流差动931A保护屏及距离902C保护屏上的重合闸;2)操作开关前检查开关间隔的SF6气压及开关液压油油位和储能良好;3)开关操作前后从汇控柜上指示、开关机械指示上确认刀闸实际位置;3.线路由运行转冷备用:1)先退出电流差动931A保护屏及距离902C保护屏上的重合闸;2)操作开关前检查开关间隔的SF6气压及开关液压油油位和储能良好;3)开关操作前后从汇控柜上指示、开关机械指示上确认刀闸实际位置;4)注意操作顺序;5)刀闸操作前后从汇控柜上指示、开关机械指示、开关拐臂位置三方面确认刀闸实际位置;6)注意停送电顺序;4.线路转检修:1)先退出电流差动931A保护屏及距离902C保护屏上的重合闸;2)操作开关前检查开关间隔的SF6气压及开关液压油油位和储能良好;3)开关操作前后从汇控柜上指示、开关机械指示上确认刀闸实际位置;4)注意操作顺序。
5)刀闸及接地刀闸操作前后从汇控柜上指示、开关机械指示、开关拐臂位置三方面确认其实际位置;6)注意停送电顺序;5.母联开关由运行转检修:1)注意要将BP-2B母线保护屏内的“分列”压板LP75投入;2)操作开关前检查开关间隔的SF6气压及开关液压油油位和储能良好;3)开关操作前后从汇控柜上指示、开关机械指示上确认刀闸实际位置;4)注意操作顺序。
5)刀闸及接地刀闸操作前后从汇控柜上指示、开关机械指示、开关拐臂位置三方面确认其实际位置;6.1段母线转检修:1)在倒母线及发变组运行母线及线路倒闸时,注意倒换顺序,考虑母联开关的潮流;2)母线接地刀闸操作前后从汇控柜上指示、开关机械指示、开关拐臂位置三方面确认刀闸实际位置;7.1段母线由检修转运行:1)母线通过母联充电运行时,投入母联测控柜上的“过流保护压板”及两个“跳闸出口压板”,充电正常后,三个压板均退出;2)母线充电正常后,在线路倒换母线及发变组倒换母线时,注意倒换顺序,考虑母联开关的潮流;及变压器中性点接地刀闸;8.母线PT由运行转检修:1)PT公用测控柜内并列开关BK切至“并列”位置。
220kV主变倒闸操作讲解
![220kV主变倒闸操作讲解](https://img.taocdn.com/s3/m/2904940e6c175f0e7cd137ad.png)
操作任务:#2主变带全部负荷,#1主变由运行转为检修1.核对两台主变总负荷,保证单台主变运行时不过负荷2.投入10kV分段014开关柜闭锁备自投压板3.合上10kV分段014开关,低压侧并列4.拉开#1主变10kV侧005开关,低压侧解列5.检查#1主变220kV侧中性点1-D20接地刀闸确在合上位置6.检查#1主变110kV侧中性点1-D10接地刀闸确在合上位置7.拉开#1主变110kV侧101开关,中压侧解列8.退出#2主变高压侧间隙零序保护9.投入#2主变高压侧接地零序保护10.合上#2主变220kV侧中性点2-D20接地刀闸11.拉开#1主变220kV侧201开关12.将#1主变低压侧、中压侧、高压侧开关由热备用转为冷备用13.将#1主变高、中、低侧接地,转为检修状态14.拉开#1主变冷却器及有载调压电源15.将#1主变二次回路与运行回路有联系的压板退出16.拉开#1主变二次有关交、直流电源空开操作任务:#1主变由检修转为运行,#1、#2主变恢复正常运行方式1.合上#1主变二次有关交、直流电源空开2.核对#1主变保护定值正确3.将#1主变二次回路与运行回路有联系的压板投入4.检查#1主变保护其它压板投入正确5.合上#1主变冷却及有载调压电源6.检查#1主变有载调压开关分接头在5档7.拉开#1主变高、中、低侧接地刀闸或拆除接地线8.检查#1主变220kV侧中性点1-D20接地刀闸确在合上位置9.检查#1主变110kV侧中性点1-D10接地刀闸确在合上位置10.将#1主变高压侧、中压侧、低压侧开关由冷备用转为热备用11.合上#1主变220kV侧201开关,对主变充电良好12.拉开#2主变220kV侧中性点2-D20接地刀闸13.投入#2主变高压侧间隙零序保护14.退出#2主变高压侧接地零序保护15.合上#1主变110kV侧101开关,中压侧并列16.合#1主变10kV侧005开关,低压侧并列17.拉开10kV分段014开关,低压侧解列18.核对两台主变各侧开关所带负荷情况19.退出10kV分段014开关柜闭锁备自投。
220kV母线倒闸操作讲义实操课
![220kV母线倒闸操作讲义实操课](https://img.taocdn.com/s3/m/9541c159daef5ef7bb0d3c79.png)
220kV母线倒闸操作讲义(实操课)课程目标通过本次课程,使学生们了解掌握双母线倒闸操作基本要求、遵循原则、及倒、停母线操作相关知识。
达到能熟练的手工填写(220kV母线)倒闸操作票。
一、220kV母线及部分设备1、什么是母线在发电厂和变电所的各级电压配电装置中、将发动机、变压器与各种电器连接的导线称为母线。
母线是各级电压配电装置的中间环节,它的作用是汇集、分配和传送电能。
2、思考题1)母线的作用是什么?何种情况应设置母线?母线的作用:是汇集和分配电能。
在进出线较多的情况下,为便于电能的汇集和分配,应设置母线,这是由于安装时,不可能将很多回进出线安装在一点上,而是将每回进出线分别在母线的不同点连接引出。
一般具有四个以上间隔时,就应设置母线2)母线有哪些部件组成?母线组成:由导线、绝缘子、架构(支杆)接地装置、金具。
导线形式有软导线(钢芯铝导线)、硬导线(管型和矩形铝或铜导线)。
二、220kV母线接线方式1、有汇流母线的接线形式可分为两大类:(一)单母线:1:单母线2:单母线分段:单母线(分段)带旁路 3.(二)双母线:1:双母线2:双母线分段(单分段双分段)3:双母线(分段)带旁路4:3/2断路器接线5:变压器-母线组接线2、双母线3、双母线接线特点有两组母线(Ⅰ、Ⅱ)。
每一个电源回路和出线回路均通过一台断路器和两台隔离开关分别接到两组母线上。
两组母线通过一台母联断路器相连。
1)双母线接线优点供电可靠性大,轮流检修母线时,不必中断对用户的供电;检修任何一条母线的隔离开关时,只需将隔离开关所属的线路停电,其余线路可以不停电;当一条母线发生故障时,可以用另一条母线迅速恢复供电,缩小线路停电范围;任何一条线路的断路器因故不能操作时,可以用倒母线的方式,用母联断路器代替线路断路器进行操作;运行方式灵活;另外还具有调度、扩建、检修方便的优点2)双母线接线缺点接线比较复杂,倒闸操作时容易发生误操作;母线隔离开关较多,配电装置的结构复杂,故经济性较差;当母线故障时,须短时切除较多的电源和线路;三、母线倒闸操作的相关知识1、操作术语定义1)倒闸操作:是指将电气设备由一种状态转换成另一种状态的所有动作,包括一次系统运行方式变更,继电保护定值调整,装置的启停用,二次回路切换,自动装置投切、试验等所进行的操作执行过程的总称。
