高低温循环试验箱程序控制器详细介绍
高低温交变湿热试验箱操作说明
定时运行
ON OFF
设置运行间 始终运行
返回
运行 开始试验
详细 停止
设备运行状态 停止试验
详细 目前设备状态编辑编辑NO 小时 分钟 温度值 湿度值
T.R
H.R
工艺步数 时间 时间 该步温度 该步湿度
0：以最快速率变化
1：按设置时间变化 0：以最快速率变化 1：按设置时间变化
SV值旁边的OUT：是指相对全功率的百分之多少
功能选择
定值控制 模式选择
程序控制
做有关湿度的试验前需检查水位和湿球纱布，水位 应处于最低水位之上，湿球纱布安装如下图：
高低温交变湿热试验箱操作说明
详细 设置
目前设备状态
温度设置 设置试验需要的温度
湿度设置 设置试验需要的湿度
温度斜率
ON OFF
设置温度变化速率 以最快速率变化
湿度斜率
ON OFF
设置湿度变化速率 以最快速率变化
设置总循环次数
循环
开始 结束
小循环，例如开始2， 结束3，次数5，表示
次数 第2-3步循环5次
再一次 循环
确定
返回
运行
详细 编辑 开始试验 停止 保持 跳步
设备运行状态 查看程序内容 停止试验 保持当前步数状态 跳至下一步
高低温试验箱使用说明书
高低温试验箱使用说明书尊敬的用户:感谢您选用雅士林高低温试验箱，在使用本产品前，请详细参阅操作说明书，相信它能让您的试验发挥最大的功效。
阅读完本说明书后，请将其妥善保管，以便随时查阅。
高低温试验箱使用条件:1、安装场地地面平整，通风良好设备周围无强烈振动设备周围无强电磁场影响设备周围无易燃、易爆、腐蚀性物质和粉尘设备周围留有适当的使用及维护空间，2、供电条件电源要求:AC380V?10% 50?0.5Hz 三相五线制预装功率:总功率+2.0KW要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用(建议电源开关容量:32A)3、环境条件环境温度:5?,，30?(24小时内平均温度?30?)环境湿度:?85%RH4、供水条件(仅限湿热型及需要用水设备)采用纯净水、蒸馏水、去离子水。
电阻率?500Ω.m5、其它注意事项试验过程中打开试验箱的门，会造成箱内的温、湿度波动;在试验过程中如果多次打开门或长时间敞开门或试验样品散发湿汽，可能会造成制冷系统换热器结冰而无法正常工作高低试验箱用途该产品用于高、低温的可靠性试验。
对电子电工、汽车摩托、航空航天、橡胶、塑胶、金属、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高、低温变化的情况下，检验其各项性能指标。
高低温试验箱参照标准GB/T 2423.1-2008试验A《低温试验方法》;GB/T 2423.2-2008试验B《高温试验方法》;以及其它相关标准的要求，可进行各种高低温环境试验【雅士林品牌】高低温试验箱规格型号型号规格工作室尺寸mm 外形尺寸mm 温度范围GDW-100 1150×1050×1750 A:-20?,150? 450×450×500GDW-225 500×600×750 1200×1100×1900 B:-40?,150?C:-60?,150? GDW-500 700×800×900 1450×1400×2150D:-80?,150? GDW-800 800×1000×1000 1500×1550×2200GDW-010 1000×1000×1000 1720×1580×2280高低温试验箱技术参数温度均匀度:?2? (空载时)温度波动度:?0.5? (空载时)升温速率:1.0?,3.0?/min降温速率:0.7?,1.0?/min时间设定范围:1,9999 小时高低温试验箱箱体结构设备外壳采用优质A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观;内胆材质为SUS304优质不锈钢板;保温材质为高密度玻璃纤维棉(厚度100mm)，使室内温度不会传导到设备外部，确保箱内温度平衡稳定;箱门合理的位置设置一个透明窗口，用以观测室内试样的变化。

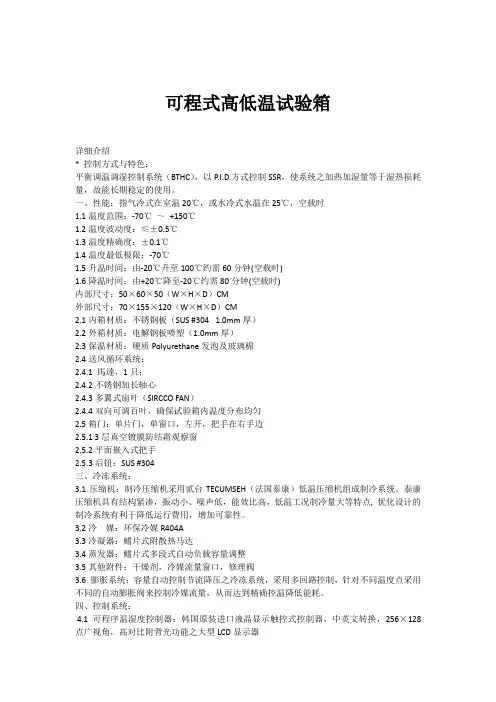

可程式高低温试验箱详细参数
可程式高低温试验箱详细介绍* 控制方式与特色：平衡调温调湿控制系统（BTHC），以P.I.D.方式控制SSR，使系统之加热加湿量等于湿热损耗量，故能长期稳定的使用。
一、性能：指气冷式在室温20℃，或水冷式水温在25℃，空载时1.1温度范围：-70℃～+150℃1.2温度波动度：≤±0.5℃1.3温度精确度：±0.1℃1.4温度最低极限：-70℃1.5升温时间：由-20℃升至100℃约需60分钟(空载时)1.6降温时间：由+20℃降至-20℃约需80分钟(空载时)内部尺寸：50×60×50（W×H×D）CM外部尺寸：70×155×120（W×H×D）CM2.1内箱材质：不锈钢板（SUS #304 1.0mm厚）2.2外箱材质：电解钢板喷塑（1.0mm厚）2.3保温材质：硬质Polyurethane发泡及玻璃棉2.4送风循环系统：2.4.1 馬達，1只；2.4.2不锈钢加长轴心2.4.3多翼式扇叶（SIRCCO FAN）2.4.4双向可调百叶，确保试验箱内温度分布均匀2.5箱门：单片门，单窗口，左开，把手在右手边2.5.1 3层真空镀膜防结霜观察窗2.5.2平面嵌入式把手2.5.3后钮：SUS #304三、冷冻系统：3.1压缩机：制冷压缩机采用贰台TECUMSEH（法国泰康）低温压缩机组成制冷系统。
泰康压缩机具有结构紧凑，振动小、噪声低，能效比高，低温工况制冷量大等特点, 优化设计的制冷系统有利于降低运行费用，增加可靠性。
3.2冷媒：环保冷媒R404A3.3冷凝器：鳍片式附散热马达3.4蒸发器：鳍片式多段式自动负载容量调整3.5其他附件：干燥剂，冷媒流量窗口，修理阀3.6 膨胀系统：容量自动控制节流降压之冷冻系统，采用多回路控制，针对不同温度点采用不同的自动膨胀阀来控制冷媒流量，从而达到精确控温降低能耗。
高低温试验箱的自诊定、自动风速调节功能
⾼低温试验箱的⾃诊定、⾃动风速调节功能⾼低温试验箱如果温度控制过程中，出现较⼤的温度过冲，或较⼤的温度波动时，可启动⾃诊定功能，具体操作如下：
关闭电源开关，打开箱门，使设备⾃然冷却⾄环境温度→关闭箱门，打开电源开关，将温度设⾄为常⽤温度值→按照控制参数调整⽅法，将⾃整定参数调整为1→在正常⼯作状态下，按住减键5秒钟，即进⼊⾃整定状态，此时PV显⽰屏显⽰ATU,并闪烁→⾃整定结束后，仪表⾃动恢复到正常⼯作状态→在⾃整定状态下，按任何键均⽆效。
⾼低温试验箱⾃动风速调节功能：
当⾼低温试验箱升温过程中，循环风机⾼速运⾏，加速⼯作室内的空⽓对流，缩短升温时间，提⾼⼯作效率;当⼯作室内的温度接近控制温度时，仪表⾃动将循环风机由⾼速运⾏调整为低速运⾏，使⼯作室内的空⽓平缓对流，有效的延长循环风机的寿命;倘若客户⽆需使⽤⾃动风速调节功能，可按照控制参数调整⽅法，将⾼低速控制参数调整为999.9即可，循环风机将始终处于⾼速运⾏状态。
以上⾃诊定、⾃动风速调节功能均属⾼低温试验箱的附属功能，能使⾼低温试验箱更⾼效率的进⾏⼯作。
⾼低温试验箱的⾃诊定、⾃动风速调节功能【林频股份】全国免费服务热线：4000-662-888。
小型高低温试验箱操作说明书
小型高低温箱操作说明书：使用注意事项1、于操作当中，除非有绝对必要，请不要打开箱门，否则可能导致下列不良的后果：高温冲出箱外……十分危险！箱门内侧仍然保持高温，造成烫伤。
高温空气可能触发火灾警报，产生误动作。
2、请注意本机必须安全确实接地，以免产生静电感应。
3、避免于三分钟内关闭再开启冷冻机组。
4、如果箱内放置发热试料时，试料电源控制请使用外加电源，不要直接使用本机电源。
5、绝对禁止试验爆炸性、可燃性及高腐蚀性物质。
6、请详阅说明书后，方可操作本机。
安装场所安装位置应考虑本机的散热率及平常容易检查维护之场所：1、本机与墙壁及其它任何机器之间最少应有60公分以上的距离，如下图所示：俯视图正视图2、设置平坦无振动之地面。
（请用水平仪检查）3、选择通风良好且勿受阳光直接照射之场所。
4、本机应远离热源及易燃、易爆物质。
5、供电线路及供排水管路，应尽可能缩短。
6、请选择尘埃湿气较少且通风良好之地点安装，如置于通风不良之室内，或室温35℃以上之环境使用时，其可能会发生降温速度变慢或无法达到低温之所需温度。
电气安装请依下述方法配电，注意电源容量，切莫多部机器同时使用一处电源，以免产生压降，影响机器性能，甚至引起故障停机，请使用专用回路。
1、依照规格表中之电源配线电压为：√1￠2W220V 50Hz3￠3W200V 60Hz3￠3W380V3￠4W380V2、适用电线线径为：（电缆线长度10M以内）√2.0 ～ 2.5mm²8.0 ～10.0mm²3.5 ～4.0mm²14 ～16mm²5.5 ～6.0mm²22 ～25mm²3、□电缆线连接电源时，单相配电时白色为一测接地线（grounder），红黑色为电源。
□三相配电时如图所示：4、电源电压之变动，请勿超过额定电压的±5％。
（最大容许电压为额定电压±10％）5、若为三相电源，请注意欠相保护。
高低温试验箱设备操作说明书
1)在目錄畫面顯示下按『管理設定』鍵﹐設置管理方式﹔
2)在管理設定選擇畫面上按『定時設定』鍵﹔
3)按『啟動設定』鍵﹐進入定時啟動編輯畫面﹔
核准
審核
制作
日期
設備名稱
高低溫試驗箱
設備功能
老化試驗
文件編號
設備型號
MC-711
廠 商
版 本
A0
4)定時啟動的編輯﹕可設定啟動模式﹑運行模式﹑時間﹑日期﹑星期﹐設好后按『儲存』即可﹔
B.定值設定﹕
在目錄畫面顯示狀態下﹐按『定值設定』鍵﹐接著將顯示溫度值輸入畫面﹐然后按數字鍵輸入設定值﹐設定完整后﹐按『開關0』即可﹐如想反回請按『目錄』鍵就可完成。
C.程序設定﹕
按『程序設定』鍵﹐將彈出程序一覽表
1) 按『編輯』鍵﹐選中功能鍵顯示紅色﹐被選中的程序組顯示紅色﹔
2) 選擇要進行編輯或修改的程序號(為數字)﹐進入程序編輯畫面﹔
日期
c.溫度上﹑下限偏差值設定在5℃以上﹐如箱內溫度過高或過低于設定偏差值﹐設備自動報警停止加熱﹐溫度恢復正常后﹐報警自動解除﹐加熱正常輸出。
如果上述資料設定完整后﹐按目錄主畫面的『停止中』鍵﹐將彈出『執行』與『不執行』兩鍵﹐按『執行』鍵這時試驗箱開始正常運行工作。
3﹑關機﹕
按主畫面的『停止中』鍵后再按『不執行』鍵﹐使機器停止運作﹐最后按下電源開關『OFF』后關機。
設備名稱
高低溫試驗箱
設備功能
老化試驗
廠 商
版 本
A0
一﹑操作步驟﹕
1﹑開機﹕打開試驗箱背面的電源開關『ON』控制面板中的電腦顯示屏出現主畫面﹐機器開啟。
2﹑控制面板操作﹕
A.監控信息﹕
在目錄畫面顯示狀態下﹐按『監控信息』顯示屏將出現箱內設定溫度值和實際值﹐接著按顯示屏下方的『記錄曲線』將彈出濕度曲線表﹐按『放大』鍵將顯示大范圍曲線﹐按『縮小』則相反﹐按『←』向前移動屏幕內容﹐『→』則相反﹐按『返回』鍵將恢復到主畫面。
高低温冲击试验箱的控制系统以及控制方式
高低温冲击试验箱的控制系统以及控制方式
高低温冲击试验箱的控制系统以及控制方式
1、温度控制部件。
温度控制器。
是根据高低温冲击试验箱内温度的要求，
对制冷压缩机进行开、停的自动控制，是试验机内温度保持在某一预定范围内。
2、压缩机启动和保护部件。
启动器、保护器。
PTC启动器是掺入微量稀土
元素，用陶瓷工艺法制成的钛酸钡型的半导体，在常温下成低阻抗，即接在
电路中成通路状态。
当通过的电流使元件本身发热后，阻抗急剧增大，呈断
路状态。
目前用PTC的重要技术参数：室温电阻=22±4.4Ω，瓷片耐压300V，承受电流7A，外壳绝缘承受耐压1500V一分钟，工作电流20mA，由于PTC元件的热惯性，故每次启动后需要隔4～5分钟，等元件冷却降温后才能再次启动。
压缩机保护器是过流和过热保护器的统称。
3、制冷性能补偿部件。
当环境温度低于10度时，防止压缩机停机时间过长，导致冷冻室温度偏高。
所以打开冷藏室热补偿，使压缩机正常工作，保
证冷冻室温度在规定的范围内。
高低温冲击试验箱的控制方式分类：
1、机械温控。
机械方式调节温度是较早、较简单的一种温控方式，可满足
产品的测试要求。
2、电子温控。
利用电子感温头控制高低温冲击试验箱内的温度，控制灵敏、温度，但控制系统没有综合功能，不具备人工智能，制冷系统为单循环。
3、电脑温控。
整个系统由电脑控制，温度稳定、但成本高。
精品资料欢迎下载。
勤卓可程式高低温湿热试验箱 说明书
【前言】感谢您购买本公司可程式高低温湿热试验箱！可程式高低温湿热试验箱又称可程式恒温恒湿试验箱，其可靠度、精确度和稳定度及为重要。
本公司生产之可程式恒温恒湿试验箱是以用户满意为宗旨，以产品质优耐用为目的，积累多年丰富生产制造经验，广泛吸收用户意见，经多次技术改进之优良产品。
选用之零部件可靠性高，质量优良，能保证各式产品性能的可靠度、稳定度和精确度，故用户可放心使用。
除本产品外，本公司还制造生产：步入式恒温恒湿试验室、冷热冲击试验机、高低温试验机、高温老化、紫外线耐候测试设备；力学，振动，盐雾及各种非标试验装置。
并提供专业的技术咨询、及售后服务。
说明书是机器的使用指南，本手册详细说明如何安装、操作程序、保养方法与简单的故障维修及使用注意事项。
请仔细阅读本手册,并依照规定的程序操作,可使您每次皆能顺利地进行操作和使用。
请谨记注意事项可免除机器因人为操作不当而故障,正确的保养方法可延长机器寿命。
在设置运行维护、保养、检查之前，请务必详细阅读此说明书，熟记有关事项之后，方可操作和检查机器，以便正确的操作和使用延长机器寿命。
本公司各类产品均经过严格的质量检验才出厂,您可放心使用,若有任何困难或问题,请与代理商联系或直接通知本公司。
全国服务热线：400-852-1817东莞市勤卓环境测试设备有限公司目录一.产品名称二.应用产业三.产品介绍四.型号五.机器尺寸六.温湿度范围七.升降温速度八.机器精度九.温湿度控制能力范围图十.机械板金结构及材质十一.控制系统十二.加热加湿系统十三.送风循环系统十四.冷冻系统十五.配件十六.提供档案十七.使用环境十八.机器要求设备十九.机器安装场所及安装方法机器二十.电源配置及安装方法二十一.使用前注意事项二十二.运转程序二十三.运转注意事项二十四.保养注意事项及方法二十五.故障实例一、产品名称：可程式恒温恒湿试验箱二、应用产业：光电、半导体产业、电子相关零件产业、家用电器、电子礼品、文具礼品汽车零件业及计算机相关产业等。
高低温循环试验箱产品说明书
目录一、产品概述 (1)二、产品主要技术参数 (1)三、产品使用条件 (2)四、操作注意事项 (2)五、安全注意事项 (3)六、使用注意事项 (4)七、操作方法 (5)八、故障分析 (6)九、附表 (6)仪表操作说明…………………………………………………1-19前言请详细阅读本手册，并依据规定操作，可使您每次皆能顺利地操作使用。
请谨记注意事项，可免除机器因人为操作不当而产生故障，正确的保养方法可延长机器寿命。
本公司各类产品均经过严格的品管检验才可出厂，您可安心使用，若有任何困难或问题，请与代理商联系或直接通知本公司。
一、产品概述本设备是模拟大自然高低温循环变化环境，用来测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，藉以在最短时间内试验其热胀冷缩所引起的化学变化或物理伤害。
用于电子电器零部件，自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶、等行业、国防工业、航天、兵工业、BGA、PCB基板，电子芯片IC,半导体陶磁及高分子材料之物理变化或物理伤害，可确认产品的品质从精密的IC到重机械的组件的测试。
二、产品主要技术参数1、产品型号：GDJS-100C2、产品尺寸：工作室尺寸D×W×H 400×500×500mm外部尺寸D×W×H 910×1020×1630mm3、温度范围：-40℃～150℃4、湿度范围：30%～98%RH(温度在25℃～95℃)5、温度均匀度：≤±2℃（空载）6、湿度均匀度： +2～-3%R.H7、温度波动度：±0.5℃（空载）8、降温速率：0.7～1.0℃/min9、升温速率：1.0～3.0℃/min10、电源电压：AC380V±10% 50Hz 三相五线制11、功率：5.5KW三、产品使用条件1、环境温度：5～28℃（24小时内平均温度≤28℃）；2、环境湿度：不大于85%；3、大气压：86～106kPa；4、周围无强烈振动；5、无阳光直接照射或其他热源直接辐射；6、周围无强电磁场影响；7、周围无高浓度粉尘及腐蚀性物质。
高低温交变湿热实验箱操作指导书.
高低温交变湿热试验箱使用说明书目录一、性能规格二、系统结构三、工作原理四、机器要求设备五、机器安装场所及安装方法六、机器电源方案及安装方法七、使用前注意事项八、运转程序九、保养注意事项十、运转注意事项十一、随机配件十二、故障实例十三、质量保证十四、本机基本参数一．性能规格：1．机器型号：GDJS-10002．温度范围：-40℃-- 150℃3．湿度范围：30 —98 %RH*注意：请参考湿度使用范围！4．温湿度控制精度：±0.5℃；±2.5％RH.*注意：以上#2～4项之性能保证，需于温度感测稳定30分钟后测量！5．温湿度分布均匀：±2.0℃；±3.0％R.H.*注意：以上#5项之性能保证，需距测试区每一壁面1/6位置测量，且需于温湿度稳定30分钟后测量！6．加温时间：从室温至100℃时，在30分钟以内（空载时）。
7．降温时间：从室温至-40℃时，在70分钟以内（空载时）8．内箱尺寸：100×100×100cm(W×H×D)9．外箱尺寸：152×210×150cm(W×H×D)10．设备安置空间：至少150×200×150cm(W×H×D)11．电源：AC 3 Ø 380V 50Hz MAX 25 A12．温湿范围图:二. 系统结构1、冷冻系统:多段自动负载容量调整技术。
a. 压缩机:法国原装进口“泰康”全密闭式高效率压缩机b. 冷媒:环保冷媒R404Ac. 冷凝器:风冷式冷凝器d. 蒸发器:鳍片式自动负载容量调整e. 附件:干燥剂,冷媒流量窗口,修理伐,高压保护开关f. 膨胀系统:毛细管容量控制之冷冻系统g. 制冷辅助件：电磁阀（日本“鹭宫”）；过滤器（DANFOSS）；压力控制器（DANFOSS）；截止阀（意大利CASTEL）；油份离器（欧美ALCO）等制冷配件均采用进口件。
高处与低处温试验箱温湿度调整的原理和过程
高处与低处温试验箱温湿度调整的原理和过程高处与低处温试验箱是一种常见的温度调整设备，紧要用于检测产品在不同温度下的性能和耐受程度，在工业制造、医药、电子等领域得到广泛应用。
本文将介绍高处与低处温试验箱的温湿度调整原理及过程。
基本原理高处与低处温试验箱的温度调整原理紧要基于空气循环和制冷系统，结合温湿度掌控器实现精准明确调整。
其基本原理如下：1.制冷系统：高处与低处温试验箱的制冷系统包括压缩机、换热器、膨胀阀、冷凝器等构成。
在温度过高时，压缩机和冷凝器将空气吸入，经过膨胀阀降温后再通过换热器散热，从而达到降温的目的。
反之，温度过低时，制冷系统接受加热装置，加添空气的温度。
2.空气循环：高处与低处温试验箱的空气循环分为强制循环和自然循环两种。
强制循环通过风扇将空气循环起来，为产品供应均匀的温度。
自然循环则通过空气密闭循环，在箱内自然形成对流循环。
3.温湿度掌控器：高处与低处温试验箱的温湿度掌控器紧要是指PLC及其温控仪器、湿度掌控仪器。
通过温湿度传感器将温度和湿度的数据回馈给掌控器，实现精准明确的温度和湿度掌控。
温湿度调整过程高处与低处温试验箱的温湿度调整过程可以分为以下几个过程：1.初始调整：首次使用高处与低处温试验箱时需要进行初始调整，包括三个方面：温度校正、湿度校正以及湿度传感器区域校正。
紧要目的是使试验箱内的温湿度传感器数据接近于环境室内的数据。
2.加热降温过程：在调整试验箱温度时，假如需要升温，则制冷系统会停止运转，加热管会加热空气，使箱内温度渐渐上升。
相反，在降温时，制冷系统会开始工作，箱内空气温度渐渐降低。
3.湿度调整：试验箱除了能够调整温度外，还能够调整湿度。
通常，湿度由加湿器和除湿器两部分共同协调完成。
加湿器会对箱内空气进行加湿，使湿度上升；除湿器则通过吹气让湿气滞留在除湿器中，实现降湿的效果。
4.稳定调整：当达到预设的温湿度值时，试验箱进入稳定阶段。
此时，掌控器会依据实际温湿度值和预设值进行调整，保持试验箱的温湿度值稳定。
高低温恒定试验箱
高低温恒定试验箱一、高低温恒定试验箱制冷原理采用制冷剂循环往复运动的原理，利用制冷剂的汽液变化过程，将热量从室内转移到室外，从而达到降温的目的。
具体来说，制冷剂在压缩机的作用下，从低压液态变为高压气态，从而将热量转移到室外，室内温度随之降低，从而达到降温的目的。
二、高低温恒定试验箱性能：指气冷式在室温20℃，空载时规格型号：HE-WS-80/100/150/225/408/800/1000（A、B、C、D、E）容量：80升内箱尺寸（宽某高某深）：400某500某400mm150升内箱尺寸（宽某高某深）：500某600某500mm225升内箱尺寸（宽某高某深）：600某750某500mm408升内箱尺寸（宽某高某深）：600某850某800mm800升内箱尺寸（宽某高某深）：1000某1000某800mm1000升内箱尺寸（宽某高某深）：1000某1000某1000mm 温度范围：A表示：0℃～+150℃，B表示：-20℃～+150℃，C表示：-40℃～+150℃，D表示：-60℃～+150℃，E表示：-70℃～+150℃温度精度：±0.01℃温度波动度：±0.5℃温度均匀度：±2.0℃湿度范围：20%RH～98%RH湿度精度：±0.1%R.H湿度波动度：±2.0%R.H.湿度均匀度：±3%R.H.升温速率：平均3℃/min（非线性、空载时；从常温+25℃升至+85℃约20min）；可按要求定制非标规格降温速度：平均1℃/min（非线性、空载时；从常温+25℃降至-40℃约65min）；可按要求定制非标规格二、电子耐湿耐低温箱控制器：LCD 7寸全新真彩液晶触摸显示器控制器规格:1、参数的设定采用人机对话方式，仅需触摸方式输入温度，湿度;就可实现试验箱自动运行功能。
可存贮120个程序组，每个程式组可设定100段程式。
每段程式可设定运行时间：99小时59分钟，可设定999次循环（可无限反复）2、屏幕显示：5.7英寸LCD全新真彩液晶触摸显示器3、设定精度：温度：0. 1℃ 湿度：1%RH4、显示精度：温度：0. 01℃ 湿度：0.1%RH5、运行方式：定值运行，程式运行6、通讯功能：配备标准的RS232C/RS485通讯接口，传输距离1.2Km，米通讯速度可达9600bps，可实现与计算机连接远程监控，操作方便。
详解高低温试验箱工作系统的原理
详解高低温试验箱工作系统的原理
高低温试验箱内部操作系统是:经过三个相关系统制冷剂循环系统、空气循环系统、电气控制系统一起完成作业。
下面我们将介绍三个分离操作系统和他们的相关性,希望我们可以进一步了解和理解高低温试验箱的帮助!
高低温试验箱制冷剂循环系统:液态制冷剂在蒸发器吸收热空气(空气冷却和除湿),开始蒸发,最终形成一定温差制冷剂和空,液体制冷剂也完全蒸发成气体,压缩机吸入压缩(压力和温度)增加之后,气态制冷剂吸收热量通过冷凝器(空气/水),凝结成液体。
膨胀阀或毛细管节流后变成低温低压制冷剂进入蒸发器,完成制冷剂循环过程。
环系统:高低温试验箱风机负责进口吸入的空气,空气通过蒸发器(冷却和除湿)、加湿器、电加热器(温度)送风口后用户需要的空间,从空气中空气和空间混合后在回风口。
高低温试验箱电气自动控制系统:包括一些力量和自动控制,电源,一些通过接触器、压缩机、风扇、电器、加湿器等供电自动控制分和一些分为温度和湿度控制和故障保护:温度和湿度控制是通过温度和湿度控制装置,将返回空气温度和湿度和温度湿度和用户设置的对比,自动运行的压缩机(冷却和除湿)、加湿器、电热(加热),和其他组件,实现恒定的温度和湿度的自动控制。
高低温试验箱的具体使用介绍
高低温试验箱的具体使用介绍一、概述高低温试验箱是一种用于测试各种产品在不同温度下的稳定性、耐久性和电器性能等特性的装置。
其测试范围广泛，可用于电子、电器、塑料、橡胶、汽车、食品等行业。
本文将以常见的高低温试验箱使用说明为例，进行详细介绍。
二、使用前准备1.首先，准备好待测试的样品，并根据需要安装好相应的传感器设备。
2.确保试验箱已经连接好电源，并且仪表板上显示为待机状态。
3.使用工具检查所有电线和仪表板，确保它们没有松动或者损坏。
三、使用步骤1. 设置试验条件将液晶显示屏上的温度、湿度、循环控件等参数调整到预设的实验条件。
此外，需根据样品所需的温度范围和采样间隔，设置测试时间和采样时间。
2. 将样品放置试验箱中将待测试的样品放置到试验箱中，确保测试样品的位置合适，并符合试验箱的最大采样容量。
然后关闭试验箱的门和窗，以确保测试箱的温度保持恒定。
注：请确认所放置的样品与水箱、试验箱、控制器等设备不会有冲突。
3. 启动试验箱按下“启动”键，待试验箱温度平衡后，开始进行测试。
在测试过程中，可以长按“加温”键或“降温”键对测试范围进行调整，以满足测试需求。
4. 监测试验数据试验箱将自动采集和记录被测试物品的温度、湿度等数据，并在液晶显示屏上显示给用户。
可以在测试过程中翻看或导出这些数据，并通过分析来对测试样品的表现进行评估。
5. 结束实验当所需的时间和测试条件满足时，按下试验箱的“停止”键，关闭电源，并等待试验箱冷却至安全温度后，取出测试样品。
四、注意事项1.在使用试验箱前，请仔细阅读使用说明书，特别是安全相关规定。
2.样品必须符合试验箱规定的最大承载范围及放置位置，并保持放置位置的平稳。
3.在测试期间请勿对试验箱、传感器进行随意移动或者剧烈震动。
4.定期对仪器进行清洗和保养，以确保正常使用。
5.当试验箱发生故障或出现警报时，请立即关闭电源和仪器，并联系维修人员进行排查和处理。
五、结论高低温试验箱是一种非常方便有效的实验仪器，可以广泛应用于不同领域的测试和研究。
高低温试验箱运行系统的介绍及相互制约性
谢谢观看
6
高低温试验箱运行系统的介绍及相互制约性
1
高低温试验箱用于检测材料在各种环境下性能的设备及试验 各种材料耐热、耐寒、耐干、耐湿性能，其内部运作主要是通过 ：空气循环系统、电器自控系统压缩机、制冷循环系统三个关联 系统来共同完成工作的。三者分别如何工作，是怎样达到相互稳 定、相互制约运行的呢?
2
一、高低温试验箱气体呼吸系统：离心通风机承担将气体 从送风口吸进，气体历经空调蒸发器、空气加湿器、电加热装 置，根据减温或提温、去湿或增湿后经正压送风口送至客户实 验的室内空间内，送出去的气体与室内空间内的气体混和后返 回送风口，这般循环系统运作超过实验溫度平稳。
3
二、高低温试验箱家用电器自动化控制系统软件：这方面 包含开关电源一部分和自动控制系统一部分。开关电源一部分 根据交流接触器，对制冷压缩机、电扇、电加热装置、空气加 湿器等供货开关电源自动控制系统一部分，其一部分为温度湿 度操纵及常见故障维护一部分。温度湿度操纵是根据温湿度控 制器，将送风的温度湿度与实验设置的温湿度作比照，自启动 制冷压缩机、空气加湿器、电加热器等元器件开展减温、提温 、去湿保持高低温试验箱的自动控制系统。
4
三、高低温试验箱制冷压缩机致冷呼吸系统：空调蒸发器 中的液体冷媒消化吸收气体的发热量(气体被减温及去湿)并刚开 始挥发，导致冷媒与气体中间产生一定的温差，液体冷媒彻底 挥发变成汽态，后被制冷压缩机吸进并缩小(工作压力和溫度提 升)，汽态冷媒根据冷却器(风冷式/水冷散热)消化吸收发热量， 凝固成液體。根据空调膨胀阀(或毛细血管)节流阀后变为低温底 压冷媒进到空调蒸发器，进行冷媒循环系统全过程。
高低温交变湿热试验箱设备操作说明书
審核
制作
日期
設備操作說明書
第3頁 共 3 頁
設備名稱
高低溫交變
濕熱試驗箱
設備功能
濕熱試驗
文件編號
設備型號
ESL-04AGP
廠商
版本
A0
4.6 按軟體鍵“返回’’鍵進入程序試驗設定畫面
4.6.1 按軟體鍵“設置’’鍵給出光標
4.6.2 輸入運行程序號
4.6.3 輸入起始段
4.6.4 輸入程序結束狀態（0﹕停機 1﹕保持 2﹕恆定）
設備操作說明書
設備名稱
高低溫交變
濕熱試驗箱
設備功能
濕熱試驗
文件編號
設備型號
ESL-04AGP
廠商
版本
A0
一﹑設備部件釋圖﹕
1.試驗箱門 2.觀察窗 3.門把手 4.控制面板 5.水箱托架(E系列無)
6.電源開關門 7.配電室門 8.水回路室門 9.排氯風扇
核准
審核
制作
日期
第 1 頁 共 3 頁
設備操作說明書
三﹑程序試驗操作步驟﹕
1.打開電源鍵﹐啟動設備
2.打開屏幕顯示電源鍵﹐進入設備狀態監視畫面
3.按軟體鍵“程序’’鍵進入程序試驗設定畫面
4.按軟體鍵“編程’’鍵設置程序內容。
4.1 設置程序號（可輸入0-19共20個程序）
4.2 按確認鍵進入設置畫面
4.3 按軟體鍵“編輯’’鍵給出顯示光標
4.4 移動光標到需要設置的地方﹐輸入要設定的數據
4.4.1 輸入設定時間
4.4.2 設置等待（0為不等待﹐1為等待）
4.4.3 設置溫度
4.4.4 設置濕度（濕度試驗時才設置）
4.4.5 移動光標鍵﹐依上述方法設置完其它各段
高低温湿热箱各系统介绍
高低温湿热箱各系统介绍恒温恒湿箱由制冷系统，加热系统，控制系统，温度系统空气循环系统，和传感器系统等组成，上述系统分属电气和机械制冷两大方面。
一、高低温湿热试验箱控制系统：控制系统是高低温试验箱的核心，它决定了试验箱的升温速率，精度等重要指标。
现在试验箱的控制器大都采用PID控制，也有少部分采用PID与模糊控制相组合的控制方式。
PID控制器使用一般不会出问题。
二、加热系统：高低温湿热试验箱的加热系统相对制冷系统而言是比较简单。
它主要由大功率电阻丝组成，由于试验箱要求的升温速率较大，因此试验箱的加热系统功率都比较大，而且在试验箱的底板也设有加热器。
三、高低温湿热试验箱制冷系统：制冷系统是高低温湿热试验箱的关键部分之一。
一般来说，高低温试验箱的制冷方式都是机械制冷以及辅助液氮制冷，机械制冷采用蒸汽压缩式制冷，它们主要由压缩机、冷凝器、节流机构和蒸发器组成，由于试验的温度低温要达到-55℃，单级制冷难以满足满足要求，因此高低温试验箱的制冷方式一般采用复叠式制冷。
高温部分和低温部分之间是用一个蒸发冷凝器联系起来，它既是高温部分的冷凝器，也是低温部分的冷凝器。
试验箱的高温部分制冷剂采用中温制冷剂HP80，低温部分制冷剂是采用低温制冷剂R23（环保型），箱内温度能达到-70℃。
高低温试验箱除湿时只启动R404A(节能降耗)，降温时启动R404A、R23。
四、传感器系统：高低温试验箱的传感器主要是温度和湿度传感器。
温度传感器应用较多的是铂电组和热电偶。
湿度的测量方法有两种：干湿球温度计法和固态电子式传感器直接测量法。
由于干湿球法测量精度不高，武汉尚测试验设备有限公司生产的高低温湿热试验箱正逐步的以固态传感器代替干湿球来进行湿度的测量。
五、高低温湿热试验箱湿度系统：湿度系统分为加湿和除湿两个子系统。
1、加湿方式一般采用蒸汽加湿法，即将低压蒸汽直接注入试验空间加湿。
这种加湿方法加湿能力，速度快，加湿控制灵敏，尤其在降温时容易实现强制加湿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型号规格:
1.型号: HT/GDW-80(A/B/C/D/E)
内箱尺寸:(宽*高*深mm) 400×500×400
外箱尺寸:(宽*高*深mm) 970×1360×970
功率(KW)：A:4.0,B:4.5，C:5.0，D:5.5，E:5.5
电源配置：AC1 220V 60/50HZ
2.型号: HT/GDW-150(A/B/C/D/E)
内箱尺寸:(宽*高*深mm) 500×600×500
外箱尺寸:(宽*高*深mm) 1070×1450×1070
功率(KW)：A:4.5,B:5.0，C:5.5，D:6.0，E:6.0
电源配置：AC1 220V 60/50HZ
3.型号: HT/GDW-225(A/B/C/D/E)
内箱尺寸:(宽*高*深mm) 500×750×600
外箱尺寸:(宽*高*深mm) 1070×1610×1180
功率(KW)：A:5.0,B:5.5，C:6.0，D:6.5，E:6.5
电源配置：AC1 220V 60/50HZ
4.型号: HT/GDW-408(A/B/C/D/E)
内箱尺寸:(宽*高*深mm) 600×850×800
外箱尺寸:(宽*高*深mm) 1170×1710×1280
功率(KW)：A:5.5,B:6.0，C:6.5，D:7.0，E:7.0
电源配置：AC1 220V 60/50HZ
5.型号: HT/GDW-800(A/B/C/D/E)
内箱尺寸:(宽*高*深mm) 1000×1000×800
外箱尺寸:(宽*高*深mm) 1550×1840×1290
功率(KW)：A:6.0,B:6.5，C:7.5，D:8.5，E:8.5
电源配置：AC3 380V 60/50HZ
6.型号: HT/GDW-010(A/B/C/D/E)
内箱尺寸:(宽*高*深mm) 1000×1000×1000
外箱尺寸:(宽*高*深mm) 1550×1840×1470
功率(KW)：A:6.0,B:6.5，C:7.5，D:8.5，E:8.5
电源配置：AC3 380V 60/50HZ
一、产品用途:
1、高低温试验箱适用于电工、电子、仪器仪表及其它产品、零部件及材料在高低温环境下贮存、运输、使用时的适应性试验；是各类电子、电工、电器、塑胶等原材料和器件进行耐寒、耐热、耐干性试验及品管工程的可靠性测试设备；特别适用于光纤、LED、晶体、电感、PCB、电池、电脑、手机等产品的耐高温、耐低温、循环试验。
2、LED专用高低温试验箱，恒泰丰科专业生产LED检测仪器，该设备主要针对LED行业，对路灯、日光灯、LED显示器等产品进行高温、低温、湿度的测试，模拟产品及材质经过温度、湿度交替变化后是否有故障、质变、无法正常工作的情况，可以满足不同的高低温、湿度要求。
1.高低温试验箱箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。
2.内箱采用进口高级不锈钢（SUS304）镜面板，外箱采用（SUS304）拉丝不锈钢板或优质冷轧钢板喷塑，增加了外观质感和洁净度。
3.设有大型观测视窗附照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。
4.箱体左侧配直径50mm的测试孔，可供外接测试电源线或信号线使用。
5.保温材质采用高密度玻璃纤维棉，厚度为80~100mm。
门与箱体之间采用双层耐高低温之高张性密封条，以确保测试区的密封。
6.设有独立限温报警系统，超过限制温度及自动中断运行，保证试验安全进行不发生意外。
三、控制器:
1.采用多款进口控制器，用户可以根据自身要求进行选择。
（1）韩国进口TIME880彩色触摸屏可程式温湿度控制器，中英文切换界面，操作简单。
（2）原装进口韩国TIME300数显薄膜按键数据输入温湿度控制器，英文显示界面。
（3）进口日本“OYO”数显触摸按键温湿度控制仪，PID高精度控制，杜绝长期运行不稳定现象。
2.资料及试验条件输入后，控制器具有锁定功能，避免人为触摸而改变温度值。
3.高低温试验箱控制器具有P.I.D自动演算的功能，可将温度变化条件立即修正，使温度控制更为精确稳定。
4.可选配打印机，能打印记录设定参数和扫描出温湿度变化曲线。
4~200mA标准信号。
5.传感器采用铂金电阻 PT100Ω/MV。
6.具有RS-232通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能。
四、制冷、加热及风路循环系统:
1.制冷系统：选用全封闭法国泰康（或半封闭德国谷轮）压缩机。
采用风冷单机压缩/风冷复叠压缩制冷方式。
2.加热系统：全独立系统，镍铬合金电加热式加热器。
3.风路循环系统:采用多翼式送风机强力送风循环，避免任何死角，可使测试区域内温度分布均匀。
风路循环出风回风设计，风压风速均符合测试标准，并可使开门瞬间温度回稳时间快。
4.电器控制系统：电器控制主件采用进口“施耐德”及“梅日梅兰”元件，更好的控制温度。
5.升温、降温、系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。
温度控制输出功率均由微电脑演算，以达高精度及高效率用电效益。
五、性能指标:
1.温度范围: A:0℃～150℃，B:-20℃～150℃，C:-40℃～150℃，D:-60℃～150℃，E:-70℃～150℃
2.温度波动度: ≤±0.5℃
3.温度均匀度：≤±2℃
4.精度范围: 设定精度±0.1℃，指示精度±0.1℃，解析度±0.1℃
5.升温速率: 1.0～3.0℃/min
6.降温速率: 0.7～1.0℃/min
六、符合标准:
高低温试验箱符合GB/T2423.1-2001、GB/T2423.2-2001等现行国家标准。
七、安全保护系统:
无熔丝开关，防干烧装置，极限高低温保护，温度偏差报警，压缩机超压、过载、过电流保护，缺相、逆
相、短路、漏电保护。
高低温交变湿热试验箱的性能特点
1．高低温交变湿热试验箱采用进口LCD中英文显示触摸式温湿度控制器(韩国TEMI880)，操作简单，程式编辑容易。
2．可显示完整的系统操作状况相关资料、设定程式曲线、开机前注意事项、机器维护保养方法。
3.运转中发生异常状况，萤幕上即刻自动显示故障原因并提供排除故障方法。
4.采用多巽式送风机强力送风循环，温度分布均匀。
5．高低温交变湿热试验箱可加装记录器，将温湿度曲线完全记录。
6．高低温交变湿热试验箱具有RS-232通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能。
TEMI880程序控制器详细介绍
一、技术参数：
1、高分辨彩色触摸屏接口
2、交互式参数输入方式支持韩文，英文，中文
3、提供内置SMPS的I/O RELAY BOARD-接线简化和节省成本
4、同时支持干湿球方式及电子湿度传感器
5、基于PC的方便监控
6、方便设定多达33种的输出(内置计时器)方式
7、支持利用UDC300(选项)的USB存储器-可代替记录器
8、内置基于先进的PID算法的自动调谐功能
9、提供强有力的通讯环境和支持99台多分支结构
10、卓越的Fuzzy功能和ARW启动-抑制超程
11、显示PV曲线(0~8天)。
