WP12四气门间隙调整方法规范分解

合集下载

简述气门间隙的调整方法

简述气门间隙的调整方法气门间隙是指汽车发动机气门开合时，气门与凸轮轴之间的距离。

正确的气门间隙可以确保发动机正常工作，并延长发动机寿命。

因此，调整气门间隙是汽车维护中必不可少的一项工作。

一、准备工作在调整气门间隙之前，需要进行以下准备工作：1. 确认发动机型号和规格：不同型号和规格的发动机需要采用不同的调整方法和参数。

2. 准备好所需工具：通常需要使用扳手、千斤顶、螺丝刀、量角器等工具。

3. 停车位置：将车辆停在平坦的地面上，并挂入空档或停放在手刹状态下。

二、找到调整点1. 找到进气和排气气门：通常进气和排气气门分别位于汽缸头两侧，可以通过查看汽缸头上的标识或操作手册来确定其位置。

2. 找到凸轮轴：凸轮轴是驱动气门开闭的部件，通常位于汽缸头内部。

可以通过查看操作手册或请专业技师进行指导来确定其位置。

3. 找到调整点：调整点是凸轮轴上与气门接触的部位。

通常需要将发动机转到特定的位置才能找到调整点。

具体位置和方法可以查看操作手册或请专业技师进行指导。

三、调整气门间隙1. 确认调整值：不同型号和规格的发动机需要采用不同的气门间隙调整值。

可以通过查看操作手册或请专业技师进行指导来确定其数值。

2. 调整进气气门间隙：通常需要先将进气气门调整到正确的间隙值，具体方法如下：（1）使用千斤顶将车辆抬起，以便更好地接近发动机。

（2）找到进气气门，并使用扳手松开其上方的螺丝。

（3）使用量角器测量凸轮轴上与进气气门接触的部位距离，确保其符合规定的间隙值。

（4）如果距离不正确，可以通过旋转凸轮轴或微调螺丝来进行调整。

3. 调整排气气门间隙：在完成进气气门间隙调整后，需要对排气气门进行相同的操作，具体方法如下：（1）找到排气气门，并使用扳手松开其上方的螺丝。

（2）使用量角器测量凸轮轴上与排气气门接触的部位距离，确保其符合规定的间隙值。

（3）如果距离不正确，可以通过旋转凸轮轴或微调螺丝来进行调整。

四、检查和测试1. 检查调整结果：在完成气门间隙调整后，需要再次检查和确认每个气门的间隙是否正确。

WP12四气门间隙调整方法规范

调整后气门间隙变化
总结词
气门间隙调整后可能会发生变化，需要重新检查和调整。
详细描述
在调整气门间隙后，需要再次检查气门间隙是否符合要求，以确保发动机的正常运转。如果气门间隙发生变化，需要根据实际情况重新调整，并确保气门间隙在合适的范围内。
发动机性能问题
总结词
气门间隙调整不当可能导致发动机性能问题，如功率下降、油耗增加等。
抹布和清洗剂
用于清洁气门和气门座。
车辆准备
检查发动机机油
确保发动机机油量正常，无泄漏。
检查气门室盖
确保气门室盖完好，无破损或泄漏。
停车位置
将车辆停放在平坦的地面上，确保安全。
安全注意事项
操作前应关闭发动机，并确保车辆处于稳定状态。
调整气门间隙时应注意安全，避免受伤。
操作时应避免使用过大的力量，以免损坏发动机零件。
详细描述
气门间隙的调整对发动机性能有很大影响。如果气门间隙调整不当，可能会导致发动机功率下降、油耗增加等问题。因此，在调整气门间隙时，需要遵循规范，确保气门间隙调整到最佳状态，以保障发动机的正常运转和性能。
05
CATALOGUE
总结与建议
总结wp12四气门间隙调整方法规范
总结
wp12四气门间隙调整方法规范详细介绍了如何正确调整 wp12发动机四气门间隙，以确保发动机正常运转和性能优化。该规范包括调整前的准备工作、调整步骤、注意事项以及调整后的检查等内容。
wp12四气门间隙调整方法规范
contents
目录
• 气门间隙调整前的准备 • 气门间隙调整步骤 • 气门间隙调整后的检查 • 常见问题及解决方案 • 总结与建议
01

上柴12缸发动机气门间隙调整方法

题目：上柴12缸发动机气门间隙调整方法随着汽车技术的不断发展，发动机作为汽车的心脏，也在不断升级和改进。

而12缸发动机作为一种高性能的发动机，其气门间隙调整更是至关重要。

本文将介绍上柴12缸发动机气门间隙调整方法，以帮助读者更好地了解和掌握这一技术。

一、了解气门间隙在介绍上柴12缸发动机气门间隙调整方法之前，首先需要了解气门间隙的概念。

气门间隙是指气门和摇臂之间的间隙，该间隙的大小直接影响着气门的开合时间和气门的工作效率。

如果气门间隙过大或过小，都会对发动机的正常工作产生不良影响，甚至会造成发动机故障。

二、检查气门间隙在进行气门间隙调整之前，首先需要检查气门间隙的大小。

具体方法如下：1. 停车并熄火后，等待发动机降温。

2. 拆下发动机罩，并找到气门盖。

3. 拆下气门盖，用手指轻轻推动摇臂，确定气门的开合情况。

4. 使用适当的工具，测量气门间隙的大小。

5. 记录下每个气门的间隙值，以备后续调整之用。

三、调整气门间隙在检查完气门间隙之后，如果发现气门间隙不合适，就需要进行气门间隙的调整。

具体方法如下：1. 使用适当的工具，松开气门盖上的螺栓。

2. 将气门盖取下，找到需要调整的气门，利用适当的工具调整气门间隙至合适的数值。

3. 调整完毕后，再次检查气门间隙的大小，确保调整到位。

4. 将气门盖安装好，拧紧螺栓。

5. 定时更换气门盖垫片，以确保气门盖的密封性。

四、注意事项为了确保气门间隙调整的准确性和稳定性，还需要注意以下事项：1. 调整气门间隙时，要确保发动机处于冷态，并且停车在平整的地面上。

2. 使用专用的工具，确保调整的准确性。

3. 定期检查和调整气门间隙，以确保发动机的正常工作。

4. 在调整气门间隙时，要小心操作，避免造成其他部件的损坏。

五、总结上柴12缸发动机的气门间隙调整是发动机维护中的重要环节，正确的气门间隙调整可以保证发动机的正常运行和高效工作。

通过本文所述的气门间隙调整方法，相信读者可以更好地掌握这一技术，为发动机的维护和保养提供帮助。

发动机气门间隙调整方法

发动机气门间隙调整方法发动机气门间隙是指气门开启时的活塞位置与气门之间的距离，这个距离对发动机的运转和性能有着重要的影响。

正确的气门间隙能保证发动机正常的进气、排气和燃烧，提高车辆的输出功率和燃油效率，同时也能减轻发动机的磨损和延长使用寿命。

本文将介绍发动机气门间隙的调整方法。

1. 确定气门间隙的数值调整气门间隙前，需要先查阅车辆的维修手册或进行询问，确认该车型的气门间隙数值。

通常情况下，车辆在不同转速下的气门间隙会存在差异，因此需要匹配相应的数值。

2. 车辆处于合适的状态调整气门间隙时，需要车辆处于适当状态。

首先需要停车并关闭发动机，然后找到发动机上的曲轴位置标记，并将曲轴转到TDC（上止点）位置。

在大部分引擎中，可以通过曲轴后部的插头判定位置。

此时，第一缸活塞应该在上止点的位置，而第一缸气门则处于关闭状态。

3. 采用气门间隙调整工具在调整气门间隙时需要使用专用的工具，如喇叭形量规（Feeler Gauge）。

这个工具可以测量气门与活塞之间的距离，并帮助调整气门间隙。

在使用之前，需要清洁工具，并确保其处于正常工作状态。

开始调整气门间隙前，需要拆卸气门与活塞之间的防尘罩（tappet cover）。

判断第一缸的气门，通常可以通过第一缸的位置标记（TDC）或其他方法确定。

a) 调整进气气门间隙进气气门间隙一般比排气气门间隙要大。

首先，找到进气气门和其差距的调整螺钉（Lock nut）。

使用适当的扳手松开螺钉约一周，并用量规测量气门与活塞之间的距离。

如果气门间隙不正确，则可以通过调整调整螺钉来进行调整。

注意，调整螺钉也需要在调整后用扳手固定好。

5. 检查并清理调整完成后，需要再次检查气门间隙是否正确，并清洁活塞和气门之间的所有杂质和碎片。

如果发现气门间隙不正确，需要重复以上步骤，直到调整正确，并确保调整螺钉牢固。

总之，正确的气门间隙能保证发动机正常的运转和性能，提高车辆的输出功率和燃油效率，同时也能减轻发动机的磨损和延长使用寿命。

潍柴所有机型各个间隙调整方法

潍柴所有机型各个间隙调整方法排气门及制动间隙的调整WP9H/WP10HWP9H/WP10H采用皆可博制动，飞轮外侧圆周上除了转速孔，正时刻线，还有三条正时刻线。

在刻线上方刻有“16”“25”“34”数字，调整气门间隙时按照特定的顺序盘车使刻线和飞轮壳刻线对齐，并调整相应缸的排气门间隙和排气制动器间隙。

1①盘车至1缸压缩上止点（对齐OT标记，第6缸进气门打开），调整第1、2、4缸进气门间隙为0.4mm。

②在飞轮端逆时针盘车，对齐飞轮外边缘刻线标记“1 6”，将先调节1缸排气门间隙0.5mm，然后调节1缸制动间隙1.35mm。

③在飞轮端继续逆时针盘车，对齐飞轮外边缘刻线标记“2 5”，先调节5缸排气门间隙0.5mm，然后调节5缸制动间隙1.35mm。

④在飞轮端继续逆时针盘车，对齐飞轮外边缘刻线标记“3 4”，先调节3缸排气门间隙0.5mm，然后调节3缸制动间隙1.35mm。

⑤在飞轮端继续逆时针盘车，（对齐OT标记，第6缸压缩上止点）调节第3、5、6缸进气门间隙0.4mm。

⑥在飞轮端继续逆时针盘车，对齐飞轮外边缘刻线标记“1 6”，先调节6缸排气门间隙0.5mm，然后调节6缸制动间隙1.35mm。

⑦在飞轮端继续逆时针盘车，对齐飞轮外边缘刻线标记“2 5”，先调节2缸排气门间隙0.5mm，然后调节2缸制动间隙1.35mm。

⑧在飞轮端继续逆时针盘车，对齐飞轮外边缘刻线标记“3 4”，先调节4缸排气门间隙0.5mm，然后调节4缸制动间隙1.35mm。

注意：WP9H/WP10H飞轮上4条刻线02气门及制动阀间隙的调整方法①盘车至相应的调整位置②调整排气门间隙：将塞尺插入象脚与气门桥间隙保证0.5mm，旋转调整螺钉使推杆侧摇臂球销与摇臂间隙为零。

③调节制动阀处间隙为1.35mm。

④进气门间隙的调整：调整进气门摇臂上的调整螺栓并配合塞尺，将进气门间隙调整为0.4mm。

03WP10机型气门间隙调整方法3.1.采用尤顺辅助制动系统的柴油机3.1.1气门间隙调整顺序(1) 盘车至第1缸压缩上止点（飞轮壳观察窗刻度线与飞轮沟槽对齐）①调节第1、2和4缸的进气门间隙；②调节3缸的制动间隙和排气门间隙（先调制动间隙，后调排气门间隙）；(2) 面对飞轮端逆时针方向盘车，至飞轮壳观察窗刻度线与飞轮上标记“16”的刻度线对齐，调节6缸的制动间隙和排气门间隙（先调制动间隙，后调排气门间隙）。

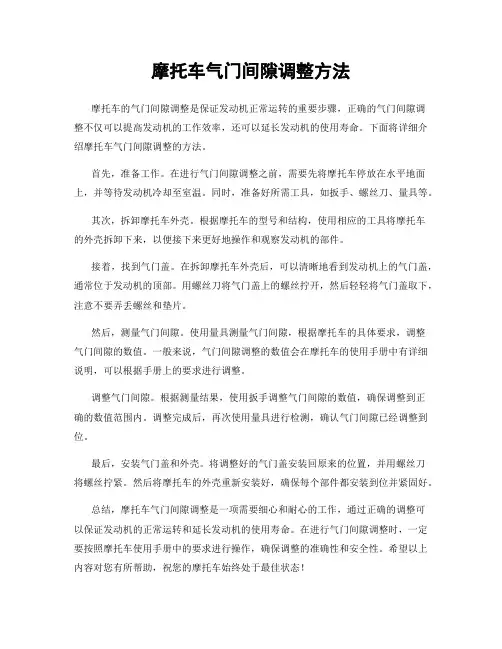

摩托车气门间隙调整方法

摩托车气门间隙调整方法摩托车的气门间隙调整是保证发动机正常运转的重要步骤，正确的气门间隙调整不仅可以提高发动机的工作效率，还可以延长发动机的使用寿命。

下面将详细介绍摩托车气门间隙调整的方法。

首先，准备工作。

在进行气门间隙调整之前，需要先将摩托车停放在水平地面上，并等待发动机冷却至室温。

同时，准备好所需工具，如扳手、螺丝刀、量具等。

其次，拆卸摩托车外壳。

根据摩托车的型号和结构，使用相应的工具将摩托车的外壳拆卸下来，以便接下来更好地操作和观察发动机的部件。

接着，找到气门盖。

在拆卸摩托车外壳后，可以清晰地看到发动机上的气门盖，通常位于发动机的顶部。

用螺丝刀将气门盖上的螺丝拧开，然后轻轻将气门盖取下，注意不要弄丢螺丝和垫片。

然后，测量气门间隙。

使用量具测量气门间隙，根据摩托车的具体要求，调整气门间隙的数值。

一般来说，气门间隙调整的数值会在摩托车的使用手册中有详细说明，可以根据手册上的要求进行调整。

调整气门间隙。

根据测量结果，使用扳手调整气门间隙的数值，确保调整到正确的数值范围内。

调整完成后，再次使用量具进行检测，确认气门间隙已经调整到位。

最后，安装气门盖和外壳。

将调整好的气门盖安装回原来的位置，并用螺丝刀将螺丝拧紧。

然后将摩托车的外壳重新安装好，确保每个部件都安装到位并紧固好。

总结，摩托车气门间隙调整是一项需要细心和耐心的工作，通过正确的调整可以保证发动机的正常运转和延长发动机的使用寿命。

在进行气门间隙调整时，一定要按照摩托车使用手册中的要求进行操作，确保调整的准确性和安全性。

希望以上内容对您有所帮助，祝您的摩托车始终处于最佳状态！。

4缸气门间隙调整口诀

4缸气门间隙调整口诀
1.确定调整顺序：先调整第一缸，然后按照发动机工作顺序继续调整。

2. 确定气门间隙：使用厂家提供的规格表，按照发动机型号和车型确认气门间隙数值。

3. 判断气门状态：使用气门升程表，判断气门是否处于闭合状态。

4. 调整间隙：使用牵引器或调整螺钉，逐步调整气门间隙至规定数值。

5. 检查调整结果：使用气门升程表或专用工具，检查气门升程是否正确，如果出现异常需重新调整。

6. 固定调整结果：使用锁紧螺母或螺钉，固定调整结果，避免在使用过程中发生移位。

7. 清理调整位置：清除调整后的位置上的油污和杂质，确保调整位置干净。

8. 调整周期：根据车辆使用情况和厂家建议，定期进行气门间隙调整，以确保车辆正常运行和延长发动机寿命。

- 1 -。

教大家调整气门间隙，清晰图片，如何调整有什么作用

教大家调整气门间隙，清晰图片，如何调整有什么作用
三、气门间隙调整的方法
常见气门间隙检查和调整的方法有两种。

（1）逐缸调整法，即根据汽缸点火次序，确定某缸活塞在压缩上止点位置后，可对此缸进、排气门间隙进行调整。

调妥之后摇转曲轴，按此法逐步调整其他各缸气门间隙。

（2）二次调整法，即摇转曲轴使第一缸活塞处于压缩上止点，飞轮记号与检查孔刻线对正（如EQ6100型发动机），这时可调1、2、4、5和8、9气门（指发动机气门由前向后排列顺序）；然后摇转曲轴一圈，使六缸活塞处于压缩行程上止点，再调3、6、7、10“加两只”（即11、12）气门，这实际上是记忆法调整。

调整时一边拧调整螺钉，一边用厚薄规插入气门杆端与摇臂之间来回拉动，感到有轻微阻力为宜，然后重新检查一遍，直到合适为止。

一、气门间隙的检查
（1）拆下气门缸盖罩。

拆下气门室盖的固定螺丝，小心取下气门室盖，注意不要损坏气门室盖衬垫。

用抹布擦净气门及摇臂轴上的油污，以方便气门调整作业。

（2）转动曲轴，使被检查汽缸的进气门、排气门处于完全关闭状态，挺柱必须位于凸轮的基圆段上。

（3）测量气门间隙。

选出符合规格的塞规插入气门杆与气门摇臂（或凸轮）之间。

稍微拉动塞规，如有轻微的阻力，表示间隙正确。

气门间隙调整方法和步骤

气门间隙两次调整法最简单的调整步骤周利顺【摘要】：正气门间隙两次调整法最简单的调整步骤: （1）摇转曲轴,使第一缸处于压缩上止点位置,借助于厚薄规测量,将所有缸（注意:即发动机的各个气缸）的进、排气门均调至规定间隙。

【关键词】：两次调整法气门间隙调整步骤多缸发动机压缩上止点厚薄规曲轴排气门简单摇转【正文快照】：气门间隙两次调整法最简单的调整步骤: （l）摇转曲轴,使第一缸处于压缩上止点位置,借助于厚薄规测量,将所有缸（注意:即发动机的各个气缸）的进、排气门均调至规定间隙。

（2）摇转曲轴360,, 用厚薄规检查除第一缸以外的其他缸各个气门的间隙。

若间隙减小或未变,则该气门已调整准确气门间隙调整——检查调整步骤首先大家要知道气门摇臂与气门的间隙（即气门间隙）之所以存在，是因为进排气门均安装在燃烧室的顶端，也是温度最高之处，为了留有膨胀的空间，因而必须存有空隙，至于间隙的大小，因厂家设计不同而不一致，通常在0.2~smarttags" />0.25 毫米之间。

发动机气门摇臂与此气门之间经过长久的动作及磨耗，间隙会愈变愈大，所以才有气门脚间隙的调整。

然而并非所有汽车均需调整气门脚间隙，有些车辆气门间隙属于油压自动调整，就不需要调整气门间隙了。

（1 ）拆下气门室盖。

拆下气门室盖的固定螺丝，小心取下气门室盖，注意不要损坏气门室盖衬垫。

用抹布擦净气门及摇臂轴上的油污，以方便气门调整作业。

（2 ）找到一缸压缩上止点。

用摇手柄转动曲轴或撬动飞轮，使一缸处于压缩上止点位置。

从发动机前面看，曲轴皮带轮的正时凹坑与正时记号对准。

在部分大型车上飞轮壳的检视孔1-6 缸刻线与飞轮壳正时记号对齐。

例如：东风EQ6100-1 型发动机，飞轮1-6 缸刻线应与飞轮壳的钢球对齐。

（ # ?+B6wc9r 此时从气门处看：一缸的气门应都处开关闭的状态。

如果一缸的气门不全是关闭状态，说明一缸活塞在下止点位置，您应再转动曲轴360 度，使一缸处于压缩上止点位置。

发动机气门调整间隙数据

潍柴气门调整间隙要求CA6DM发动机三种摇臂气门调整方法1、液压式气门间隙调整方法：间隙要求调整方法间隙须在柴油机冷态（低于60度）时调整和测量，调整时，先将凸轮轴齿轮正时观察孔盖板拆下，再揭开飞轮壳堵盖，拨动飞轮齿圈，使发动机位于第一缸压缩上止点位置，即飞轮壳指针与飞轮上的“0”刻线对齐，同时，凸轮轴齿轮上的正时销孔与气缸盖凸轮轴齿轮正时观察孔中心对齐。

然后按以下步骤进行调整：1.调整1、2、4缸进气门间隙，然后逆时针转动飞轮；2.当指针对齐飞轮上“3、4”缸刻线时，调整第3缸排气门间隙；3.当指针对齐飞轮上“1、6”缸刻线时，调整第6缸排气门间隙；4.当指针对齐飞轮上“2、5”缸刻线时，调整第2缸排气门间隙；5.当指针再次对齐飞轮上“0”度刻线时，调整第3、5、6缸进气门间隙；6.当指针对再次齐飞轮上“3、4”缸刻线时，调整第4缸排气门间隙；7.当指针再次对齐飞轮上“1、6”缸刻线时，调整第1缸排气门间隙；8.当指针对齐飞轮上“2、5”缸刻线时，调整第5缸排气门间隙；全部制动间隙与气门间隙调整完成调整方法：然后按以下步骤进行调整：全部制动间隙与气门间隙调整完成间隙须在柴油机冷态（低于60度）时调整和测量，调整时，先将凸轮轴齿轮正时观察孔盖板拆下，再揭开飞轮壳堵盖，拨动飞轮齿圈，使发动机位于第一缸压缩上止点位置，即飞轮壳指针与飞轮上的“0”刻线对齐，同时，凸轮轴齿轮上的正时销孔与气缸盖凸轮轴齿轮正时观察孔中心对齐。

8.当指针对齐飞轮上“2、5”缸刻线时，调整第5缸制动间隙，接着调整排气门间隙；大柴道依茨气门间隙福康发动机气门间隙2.当指针对齐飞轮上“3、4”缸刻线时，先调整第3缸制动间隙，接着调整排气门间隙；3.当指针对齐飞轮上“1、6”缸刻线时，调整第6缸制动间隙，接着调整排气门间隙；4.当指针对齐飞轮上“2、5”缸刻线时，调整第2缸制动间隙，接着调整排气门间隙；5.当指针再次对齐飞轮上“0”度刻线时，调整第3、5、6缸进气门间隙；6.当指针对再次齐飞轮上“3、4”缸刻线时，调整第4缸制动间隙，接着调整排气门间隙；7.当指针再次对齐飞轮上“1、6”缸刻线时，调整第1缸制动间隙，接着调整排气门间隙；2、固链式（有衬套+无衬套）式气门间隙调整方法：1.调整1、2、4缸进气门间隙，然后逆时针转动飞轮；。

气门间隙的调整

气门间隙的调整
气门间隙的调整步骤如下：
1．发动机前端的识别，面向飞轮时，飞轮为发动机后端，发动机旋转方向为逆时针方向。

相应地，曲轴皮带盘端为发动机前端，靠近发动机前端最近的一个缸为1缸，面向发动机前端，发动机旋转方向为顺时针。

2．找出并识别发动机每一个缸的进气门和排气门。

3．找出发动机的点火次序，以进气门压下去，也就是进气门打开的次序为发动机点火次序，从1缸进气门压下去开始，看接下来是哪一个缸的进气门压下去。

4．找出1缸或4缸压缩上止点，以相应的汽缸进气门压下去（进去门打开）为准，找到正时记号，顺时针转动（从发动机前端看）使皮带盘上的记号与发动机前端上的记号对齐，这时得到相应的汽缸压缩上止点。

5．找到1缸压缩上止点，按照“双排不进”的方法进行调整。

6．转动曲轴一周（4缸或6缸压缩行程上止点时），调整没有调整过的气门间隙。

（不进双排）
7．再转动一周，检查1缸压缩上止点时调整过的相应气门间隙。

8．再转动一周，检查6缸压缩上止点时调整过的相应气门间隙。

摩托车发动机气门间隙调整方法

摩托车发动机气门间隙调整方法
摩托车发动机气门间隙调整是维护发动机正常运转的重要步骤之一。

气门间隙过大或过小都会影响发动机的工作效率，甚至会导致发动机故障。

因此，定期检查和调整气门间隙是保证发动机正常运转的必要措施。

需要准备好调整工具，包括扳手、千分尺、螺丝刀等。

然后，将摩托车停放在平坦的地面上，关闭发动机，等待发动机冷却。

接着，打开发动机罩，找到气门盖，用扳手拆下气门盖。

在拆下气门盖后，需要找到气门杆和气门座。

使用千分尺测量气门间隙，如果发现气门间隙过大或过小，就需要进行调整。

调整气门间隙的方法是通过旋转气门杆上的调整螺丝来实现。

如果气门间隙过大，需要顺时针旋转调整螺丝，如果气门间隙过小，需要逆时针旋转调整螺丝。

调整完气门间隙后，需要再次测量气门间隙，确保调整到合适的范围内。

然后，重新安装气门盖，拧紧螺丝即可。

需要注意的是，不同型号的摩托车气门间隙范围不同，需要根据车型和厂家要求进行调整。

此外，调整气门间隙时需要小心谨慎，避免损坏气门杆和气门座。

摩托车发动机气门间隙调整是维护发动机正常运转的重要步骤，需
要定期进行检查和调整。

只有保持气门间隙在合适的范围内，才能保证发动机的工作效率和寿命。

潍柴所有发动机型号的间隙调整方法与技巧

潍柴所有发动机型号的间隙调整方法与技巧简介本文档旨在介绍潍柴公司所有发动机型号的间隙调整方法与技巧。

通过正确调整发动机的间隙，可以提高发动机的性能和使用寿命，确保发动机的正常运行。

步骤第一步：准备工作在开始调整发动机的间隙之前，需要进行以下准备工作：1. 确保发动机停止运行并冷却至室温。

2. 根据潍柴发动机的技术手册，确认所需的工具和材料。

第二步：调整进气门间隙请按照以下步骤调整进气门的间隙：1. 找到发动机上的进气门盖，打开它。

2. 使用合适的工具，逐个调整每个进气门的间隙。

3. 根据潍柴发动机的技术手册，确定正确的进气门间隙数值。

第三步：调整排气门间隙请按照以下步骤调整排气门的间隙：1. 找到发动机上的排气门盖，打开它。

2. 使用合适的工具，逐个调整每个排气门的间隙。

3. 根据潍柴发动机的技术手册，确定正确的排气门间隙数值。

第四步：检查和测试完成进气门和排气门的间隙调整后，进行以下检查和测试：1. 确保所有调整的间隙均符合潍柴发动机的规范要求。

2. 启动发动机，并观察其运行情况。

3. 如果发现任何异常，及时关闭发动机并重新检查调整的间隙。

技巧使用合适的工具在进行间隙调整时，使用潍柴发动机推荐的工具，确保调整的准确性和安全性。

参考技术手册在进行间隙调整时，始终参考潍柴发动机的技术手册。

技术手册中包含了具体的间隙数值和调整步骤。

定期检查和调整间隙发动机的间隙随着使用时间的增加可能会发生变化。

定期检查和调整间隙可以确保发动机的正常运行。

结论正确的间隙调整是潍柴发动机保持良好性能和延长使用寿命的重要步骤。

通过按照本文档的步骤和技巧进行间隙调整，您可以确保潍柴发动机的正常运行和高效工作。

发动机气门间隙调整方法

发动机气门间隙调整方法汽车气门,也称作节气门,其作用是专门负责向发动机内输入燃料并排出废气,传统发动机每个汽缸只有一个进气门和一个排气门,这种制定结构相对简单,成本较低,修理方便,低速性能较好,缺点是功率很难提升,尤其是高转速时充气效率低、性能较弱。

为了提升进排气效率,现在多采纳多气门技术,常见的是每个汽缸布置有4个气门(也有单缸3或5个气门的制定,原理一样),4汽缸一共就是16个气门,我们在汽车资料上常常看到的“16V〞就表示发动机共16个气门。

这种多气门结构容易形成紧凑型燃烧室,喷油器布置在中央,这样可以令油气混合气燃烧更迅速、更均匀,各气门的重量和开度适当地减小,使气门开启或闭合的速度更快。

常见气门间隙检查和调整的方法有两种:逐缸调整法依据汽缸点火次序,确定某缸活塞在压缩上止点位置后,可对此缸进、排气门间隙进行调整;调妥之后摇转曲轴,按此法逐步调整其它各缸气门间隙。

采纳两次调整法摇转曲轴使第一缸活塞处于压缩上止点,飞轮记号与检查孔刻线对正,这时可调1、2、4、5、和8、9气门(指发动机气门由前向后排列顺序);然后摇转曲轴一圈,使六缸活塞处于压缩行程上止点,再调3、6、7、10“加两只〞(即11、12)气门,这实际上是记忆法调整。

调整时一边拧调整螺钉,一边用厚薄规插入气门杆端与摇臂之间来回拉动,感到有稍微阻力为宜,然后重新检查一遍,直到合适为止。

逐缸法必须摇转的曲轴次数多,检调所花费时间多,但关于磨损较严重的发动机,用逐缸法检调气门间隙比较准确。

两次法调整气门间隙比较省时省力,但关于不同车型必须记忆不同的可调气门顺序号,车型复杂,对修理人员记忆就有些难度。

2如何调气门间隙车辆在使用时，由于配气机构的零件磨损或调整螺钉松动，气门间隙就会发生变化，因此必须定期进行检查和调整。

顶置凸轮轴式气门间隙的调整方法a:拆下进排气门室盖和磁电机外罩;b:转动磁电机转子，使其外圆面上的"T"刻线与机壳上的刻线对准，此时活塞应处在压缩行程的上止点;c:将厚度为规定气门间隙值的塞尺当心地插入气门间隙内来回拉动，假设感到略有阻力时，说明间隙合适.d:假设间隙不合适，调整螺母，一边用小扳手转动调整螺钉，一边拉动塞尺检查间隙，待间隙合适后，再拧紧后间隙发生变化，应再用塞尺复测一次。

气门间隙调整方法

气门间隙调整方法气门间隙是指气门和气门座之间的间隙，它的大小直接影响着发动机的工作效率和性能。

正确的气门间隙可以保证发动机正常运转，提高燃烧效率，减少排放，延长发动机使用寿命。

因此，定期检查和调整气门间隙是非常重要的。

下面将介绍几种常见的气门间隙调整方法。

1. 准备工作。

在进行气门间隙调整之前，首先需要准备好一些工具，如扳手、螺丝刀、量具等，以及相关的技术资料和调整规范。

另外，还需要确保发动机处于冷却状态，以免烫伤。

2. 确定调整顺序。

根据发动机的结构和气门的数量，确定气门间隙的调整顺序。

一般来说，可以按照发动机的工作顺序依次进行调整，确保每个气门都得到正确的调整。

3. 拆卸相关部件。

在进行气门间隙调整之前，可能需要先拆卸一些相关部件，如进气歧管、火花塞等，以便更好地接近气门和气门座。

4. 调整气门间隙。

根据发动机的具体类型和结构，使用相应的工具和方法进行气门间隙的调整。

一般来说，可以通过调整气门上的螺栓或调整螺母来改变气门间隙的大小，然后使用量具进行检测，直到达到规定的数值为止。

5. 定位标记。

在完成气门间隙的调整后，需要对调整过的气门进行标记，以便日后的检查和维护。

这样可以避免重复调整，也有利于发现问题和及时处理。

6. 安装相关部件。

在完成气门间隙调整之后，需要将之前拆卸的部件重新安装好，确保每个部件都安装到位，紧固螺栓并进行必要的调整。

7. 检查和测试。

在完成气门间隙调整后，需要对发动机进行必要的检查和测试，确保发动机正常运转，气门工作正常，没有异常声音和异味。

总结。

气门间隙调整是一项需要细心和耐心的工作，需要按照相关的技术规范和要求进行操作，确保调整的准确性和可靠性。

定期检查和调整气门间隙可以有效地保护发动机，延长使用寿命，并且有利于节能减排。

因此，建议车主在保养车辆时，定期进行气门间隙的检查和调整，以确保发动机的正常运转和高效工作。

WP12四气门间隙调整规范

Step5:调整3、5、6缸进气门，2、4、6缸排气门和EVB间隙盘车360°，至6缸爆发上止点重复以上步骤，依次调整3、5、6缸进气门间隙及2、4、6缸排气门间隙和EVB间隙。
WP12四气门发动机气门间隙调整
特别要求：1.调整排气门间隙
（0.6mm）时，必须严格按照技术要求先把EVB调整大螺母松开，旋紧调整螺栓，压实小活塞后再调整。严禁不压紧小活塞调排气门间隙。 2.调整气门间隙必须使用规定要求的塞尺
依次调整剩下2、4缸进气门间隙
WP12四气门发动机气门间隙调整
Step3:调整1、3、5缸排气门间隙
排气门间隙调整
A、松开1缸EVB支架锁紧螺母
B、旋动EVB支架调整螺钉，使调整螺钉压紧小活塞，直至处于完全压紧状态（注意不要压开气门）.
WP12四气门发动机气门间隙调整
Step3:调整1、3、5缸排气门间隙
0.40mm 塞尺
定扭矩扳手 0.20+0.40 组合塞尺
在我们共同努力下，服务工作会更好！

双闭环电子调速器培训潍柴四气门发动机气门间隙调整规范
WP12四气门发动机气门间隙调整
Step1:盘车至飞轮OT刻线位置，处于第一缸爆发上止点位置
WP12四气门发动机气门间隙调整
Step2:调整1、2、4缸进气门
进气门间隙调整松开1缸进气门调整螺栓，将0.40mm 的塞尺插入气门桥与调整螺钉之间，旋动调整螺钉，将间隙调整到（0.40±0.06） mm后，用定扭矩扳手拧紧锁紧螺母，力矩为（45±5）N.m。
排气门间隙调整
C、松开1缸排气门调整螺母，旋动排气门调整螺钉。用0.60mm的塞尺插入排气门调整螺钉与气门桥中间平面之间，调整排气门间隙和锁紧螺钉，将排气门间隙调整到（0.60±0.06）mm. 旋紧调整螺母，力矩（45±5）N.m。

气门间隙调整口诀

气门间隙调整口诀气门间隙是发动机内部的一个重要参数，它直接影响到发动机的工作效率和寿命。

正确的调整气门间隙可以确保进气和排气门的开闭时间符合工作要求，使燃烧室内的燃气能够顺利进出，保证发动机正常工作。

调整气门间隙的过程可能听起来有些复杂，但只要按照以下口诀步骤进行，就能够轻松完成。

步骤一：确定调整的顺序在开始调整气门间隙之前，首先要确定调整的顺序。

对于多缸发动机来说，应该按照发动机的点火顺序来调整。

一般来说，先调整第一缸的气门间隙，然后按照点火顺序进行调整。

步骤二：找到TDCTDC，全称为Top Dead Center，即活塞顶死点。

在调整气门间隙之前，需要先找到发动机的TDC位置。

可以通过使用一个定时器或手动旋转曲轴来找到TDC。

确保活塞在上止点时，旋转曲轴直至活塞完全到达TDC位置。

步骤三：检查气门间隙在找到TDC位置后，需要检查气门间隙是否符合规格。

使用一个适当的测量工具（如游标卡尺）来测量每个气门的间隙。

对于不同的发动机，规格可能会有所不同，因此需要参考发动机的技术手册或相关资料来确定正确的间隙数值。

步骤四：调整进气门间隙开始调整进气门间隙之前，首先要松开进气门的调整螺栓。

然后，使用一个螺丝刀或扳手来调整螺栓，使气门的间隙达到规定的数值。

调整完成后，紧固调整螺栓，并再次测量间隙以确保正确。

步骤五：调整排气门间隙与调整进气门间隙类似，调整排气门间隙也需要先松开调整螺栓，然后使用螺丝刀或扳手来调整螺栓，使气门的间隙达到规定的数值。

完成调整后，紧固螺栓并重新测量间隙。

步骤六：检查调整结果调整完进气门和排气门的间隙后，需要再次检查调整结果。

使用测量工具来测量每个气门的间隙，确保它们都在规定的数值范围内。

如果间隙不正确，则需要重新调整，直到满足要求。

步骤七：复位发动机在完成气门间隙的调整后，需要将发动机复位。

关闭发动机并恢复所有相关零件的原始位置。

然后，再次启动发动机并仔细观察它的运行状态，确保一切正常。

气门间隙的调整

6缸压缩上止点
6
2,41Biblioteka 5,3V形六缸1缸压缩上止点
1
6,5
4
3,2
1—6—5—4—3—2
左：1—3—5
右：2—4—6
4缸压缩上止点
4
3,2
1
6,5
V形八缸
1缸压缩上止点
1
5,4,2
6
3,7,8
1—5—4—2—6—3—7—8
左：1—2—3—
右：5—6—7—8
6缸压缩上止点
6
3,7,8
1
5,4,2
对于现代汽车来说发动机的气门间隙是不需要调整的，现在汽车发动机的气门间隙是由液压控制的。
1
2
—
3
1—2—3
1—2—3
1缸排气上止点
—
3
1
2
直列四缸
1缸压缩上止点
1
3
4
2
1—3—4—2
1—2—3—4
4缸压缩上止点
4
2
1
3
直列五缸
1缸压缩上止点
1
2
4,5
3
1—2—4—5—3
1—2—3—4—5
1缸排气上止点
4,5
3
1
2
直列六缸
1缸压缩上止点
1
5,3
6
2,4
1—5—3—6—2—4
1—2—3—4—5—6
发动机气门间隙的调整
气门间隙的调整：
卸下发动机第一缸火花塞用塞子轻轻塞住，转动飞轮至塞子压出，即第一缸压缩上止点。
卸下汽缸盖罩，利用两次调整法：按点火顺序和“双排不进”法进行调整
双排不进原则见下表：
发动机类型
