数控加工中刀具补偿的应用
数控加工中刀具补偿的应用

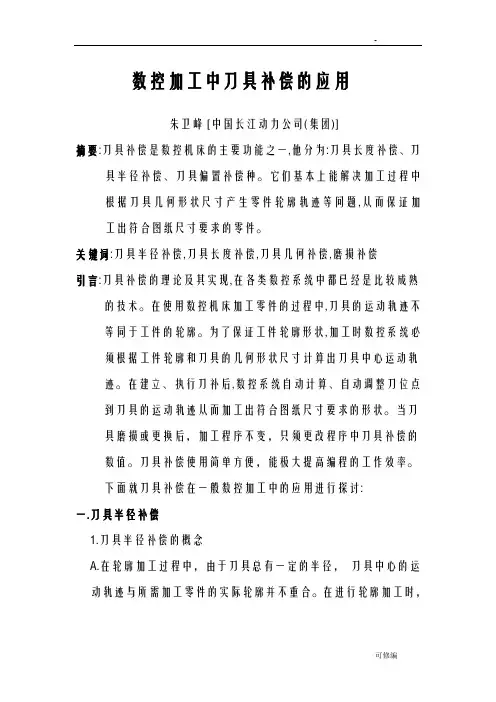

数控加工中刀具补偿的应用朱卫峰[中国长江动力公司(集团)]摘要:刀具补偿是数控机床的主要功能之一,他分为:刀具长度补偿、刀具半径补偿、刀具偏置补偿种。
它们基本上能解决加工过程中根据刀具几何形状尺寸产生零件轮廓轨迹等问题,从而保证加工出符合图纸尺寸要求的零件。
关键词:刀具半径补偿,刀具长度补偿,刀具几何补偿,磨损补偿引言:刀具补偿的理论及其实现,在各类数控系统中都已经是比较成熟的技术。
在使用数控机床加工零件的过程中,刀具的运动轨迹不等同于工件的轮廓。
为了保证工件轮廓形状,加工时数控系统必须根据工件轮廓和刀具的几何形状尺寸计算出刀具中心运动轨迹。
在建立、执行刀补后,数控系统自动计算、自动调整刀位点到刀具的运动轨迹从而加工出符合图纸尺寸要求的形状。
当刀具磨损或更换后，加工程序不变，只须更改程序中刀具补偿的数值。
刀具补偿使用简单方便，能极大提高编程的工作效率。
下面就刀具补偿在一般数控加工中的应用进行探讨:一.刀具半径补偿1.刀具半径补偿的概念A.在轮廓加工过程中，由于刀具总有一定的半径，刀具中心的运动轨迹与所需加工零件的实际轮廓并不重合。
在进行轮廓加工时，刀具中心偏离零件的实际轮廓表面(图纸中所要加工对象的轮廓)一个刀具半径值。
这种偏移，称为刀具半径补偿。
B.采用刀具半径补偿的作用和意义数控机床一般都具备刀具半径补偿的功能。
在加工中，使用数控系统的刀具半径补偿功能，就能避开数控编程过程中的繁琐计算，而只需计算出工件加工轮廓轨迹的起始点坐标值即可。
同时，利用刀具半径补偿功能，还可以实现同一程序的粗、精加工以及同一程序的阴阳模具加工等功能。
C.刀具半径补偿指令的使用方式根据ISO 标准规定，当刀具中心轨迹在编程轨迹前进方向的左边时，称为左刀补，用G41表示；刀具中心轨迹在编程轨迹前进方向的右边时，称为右刀补，用G42表示；注销刀具半径补偿时用G40表示。
2 刀具半径补偿过程A.刀具半径补偿建立：当输入的程序段包含有G41/G42命令时，系统认为此时已进入刀补建立状态。
数控加工中刀具补偿的运用
毕业论文题目：数控加工中刀具补偿的应用系部：机电工程系专业：数控技术班级：08数控（2）班学生：罗贤强学号：08313244指导老师：刘晓秋老师职称：江西理工大学南昌校区毕业设计（论文）任务书机电工程系系部数控专业2008级（2011届）数控（2）班学生罗贤强题目：数控加工中刀具补偿的应用专题题目（若无专题则不填）：原始依据(包括设计（论文）的工作基础、研究条件、应用环境、工作目的等)：工作基础：在20世纪60年代的数控加工中还没有出现补偿的概念，所以编程人员不得不围绕刀具的理论路线和实际路线的相对关系来进行编程，这样不仅很容易产生错误，而且生产效率低下。
当刀具补偿概念出现并应用到数控系统中后，编程人员就可以直接按照轮廓尺寸进行程序编制。
在建立、执行刀补后，由数控系统自动计算，自动调整刀位点到刀具的运动轨迹。
当刀具磨损或更换后，加工程序不变，只须更改程序中刀具补偿的数值。
因此刀具补偿的应用不仅提高了生产效率，还大大降低了技术人员的劳动强度。
研究条件：利用网络资源，参考相关文献，并在老师的提示和指导下熟悉并掌握刀具补偿的基本应用和相关注意事项。
应用环境：刀具补偿广泛用于数控车床、数控铣床、加工中心等淑红设备中。
提高了数控加工的精度。
工作目的：深入了解刀具补偿的概念以及分类，着重掌握数控车床车削加工中的刀具半径补偿的问题和车床的对刀问题。
并通过本论文提高自己在刀具补偿方面的理论水平。
主要内容和要求：（包括设计（研究）内容、主要指标与技术参数，并根据课题性质对学生提出具体要求）：研究内容：1数控车床加工的对象：数控车床是目前使用比较广泛的数控机床，主要用干轴类和盘类回转体工件的加工，能自动完全内外圆面、柱面、锥面、圆弧、螺纹等工序的切削加工，并能进行切槽、钻、扩、铰孔等加工，适合复杂形状工件的加工。
与常规车床相比，数控车床还适合加工如下工件。
( 1 ) 轮廓形状特别复杂或难于控制尺寸的回转体零件，( 2 ) 精度要求高的零件。
数控车床加工中的刀具补偿应用
段 外圆作 为基准 ，０ 、０ 等 刀具依 次触碰 已加工 表面 ， Ｔ ２Ｔ ３ 分 输 入并 显示 。 ４所 示 为 Ｆ Ｎ 图 Ａ ＵＣ控制 系统 的刀具 补偿值 别记录移动偏差至相应刀具 的长度补 偿号对 应的 ｘ值处 。 图 １ 示 为 刀具 长 所 度 补 偿生 效 后 ，实 际刀 具 移 动示 意 图 。如果 不 使 用 刀具 补偿 ，调用 程
设定 完 Ｔ １ 具 的 ｚ轴坐 标 系。 由于 在加 工 过程 中还 需 ２ ０刀 ． 刀补 参数 设置 ３
加 工前 ， 数控 系统 刀具补偿 界面 内分别设置 ｘ ｚＲ 在 、、 、 等刀具分别设定 ｚ向长度补偿。方法为依次将 Ｔ ２Ｔ ３ Ｔ ０ 、０ 参数 所需 的数值 ， 复位 清空数控缓存 区内的加工程序 ， 重 等刀具触碰 Ｔ １ ０ 刀具加工完成的 ｚ向基准面 ，并将机床 新调人所需加工程序以使新设置的刀具补偿参数各值生效。 所 显示 的 ｚ向 坐标 ，带 符号 分别 设 定 到对 应 刀具 的长 度 参数 设 置 时 ， 首先 进 入 ［ Ｆ Ｓ ＴｗＥ Ｒ］ 置量 显示 ０ ＦＥ ， Ａ 偏
设 定界 面 。
ＯＦ ＥＴ Ｗ ＥＡＲ ＦＳ ／ ＮＯ． Ｗ０ ｌ ＷＯ ２ ＷＯ ３ Ｗ０ ４ Ｗ０ ５ Ｗ０ ６ Ｘ １０ ０ ．０ ０．０ ０ ０ ０．０ ０ ０ ００ ０ ．０ ００ ０ ．０ ０．０ ０ ０ Ｚ １０ ０ ０ ００ ０ ．０ ００ ０ ．０ ００ ０ ．０ ００ ０ ．０ ００ ０ ０ ０ Ｒ ０４０ ． ０ ＯＯｏ ． ０ Ｎ Ｔ ｌ Ｏ
序 段 ： ６ Ｇ ０ Ｎ ０ ０ Ｘ２ ０
０００ ． ０
０ｏ Ｏ ．０ ０．０ ０ ０ ００ ０ ．０
０
０ ０ ０
ｚ ５Ｔ ２ ０ 刀 具 将 从 ０ １ ００ ，
简述刀具补偿在数控加工中的作用
简述刀具补偿在数控加工中的作用
刀具补偿是一种在数控加工中常用的技术,旨在纠正加工过程中刀具的偏斜和长度不足等问题,保证加工质量和效率。
本文将简要介绍刀具补偿的基本原理和作用。
刀具补偿的基本原理是通过测量刀具的偏斜和长度不足,来调整数控加工中的刀具参数,使刀具沿着正确的轨迹运动,达到高质量的加工效果。
刀具补偿的主要工具是刀具补偿器,它可以通过改变刀具的偏斜和长度来补偿刀具的误差。
刀具补偿的作用包括:
1. 提高加工精度:刀具补偿可以帮助数控加工中心实现高精度加工,减少加工误差,提高产品的质量和一致性。
2. 降低加工成本:通过刀具补偿,可以实现刀具的精确定位,降低刀具的磨损和损坏,延长刀具的使用寿命,降低加工成本。
3. 改善加工过程的稳定性:刀具补偿可以帮助数控加工中心实现稳定的加工过程,降低加工过程中的噪声和震动,保证加工过程的一致性和稳定性。
刀具补偿在数控加工中的应用非常广泛,是实现高质量、高效率加工的重要技术之一。
随着数控加工技术的不断发展和进步,刀具补偿技术也在不断更新和改进,以适应不同的加工环境和需求。
数控车床加工刀具补偿功能怎么用？
数控车床加⼯⼑具补偿功能怎么⽤？⼀、数控车床⽤⼑具的交换功能1. ⼑具的交换指令格式⼀：T0101；该指令为FANUC系统转⼑指令，前⾯的T01表⽰换1号⼑，后⾯的01表⽰使⽤1号⼑具补偿。
⼑具号与⼑补号可以相同，也可以不同。
指令格式⼆：T04D01；该指令为SIEMENS系统转⼑指令，T04表⽰换4号⼑，D01表⽰使⽤4号⼑的1号⼑沿作为⼑具补偿存储器。
2. 换⼑点所谓换⼑点是指⼑架⾃动转位时的位置。
⼤部分数控车床，其换⼑点的位置是任意的，换⼑点应选在⼑具交换过程中与⼯件或夹具不发⽣⼲涉的位置。
还有⼀些机床的换⼑点位置是⼀个固定点，通常情况下，这些点选在靠近机床参考点的位置，或者取机床的第⼆参考点来作为换⼑点。
⼆、⼑具补偿功能1. ⼑具补偿功能的定义在数控编程过程中，为使编程⼯作更加⽅便，通常将数控⼑具的⼑尖假想成⼀个点，该点称为⼑位点或⼑尖点。
数控机床根据⼑具实际尺⼨，⾃动改变机床坐标轴或⼑具⼑位点位置，使实际加⼯轮廓和编程轨迹完全⼀致的功能，称为⼑具补偿（系统画⾯上为“⼑具补正”）功能。
数控车床的⼑具补偿分为：⼑具偏移（也称为⼑具长度补偿）⼑尖圆弧半径补偿2. ⼑位点的概念所谓⼑位点是指编制程序和加⼯时，⽤于表⽰⼑具特征的点，也是对⼑和加⼯的基准点。
数控车⼑的⼑位点如图所⽰。
尖形车⼑的⼑位点通常是指⼑具的⼑尖；圆弧形车⼑的⼑位点是指圆弧刃的圆⼼；成形⼑具的⼑位点也通常是指⼑尖。
三、⼑具偏移补偿1. ⼑具偏移的含义⼑具偏移是⽤来补偿假定⼑具长度与基准⼑具长度之长度差的功能。
车床数控系统规定X轴与Z 轴可同时实现⼑具偏移。
⼑具⼏何偏移：由于⼑具的⼏何形状不同和⼑具安装位置不同⽽产⽣的⼑具偏移。
⼑具磨损偏移：由⼑具⼑尖的磨损产⽣的⼑具偏移。
⼑具偏移补偿功能⽰例：FANUC系统的⼑具⼏何偏移参数设置如图所⽰，如要进⾏⼑具磨损偏移设置则只需按下软键[磨耗]即可进⼊相应的设置画⾯。
图中的代码“T”指⼑沿类型，不是指⼑具号，也不是指⼑补号。
数控机床操作中的自动刀具长度补偿方法
数控机床操作中的自动刀具长度补偿方法数控机床是现代工业生产中广泛应用的设备之一，它的运行精度和稳定性对于加工质量和效率至关重要。
在数控机床操作过程中，由于刀具磨损或加工工件的尺寸变化等原因，刀具的实际长度可能会与程序中设定的长度存在差异。
为了保证加工结果的准确性，需要对刀具的长度进行补偿。
本文将介绍数控机床操作中常用的自动刀具长度补偿方法。
一、半径补偿法半径补偿法是一种常用的自动刀具长度补偿方法。
在使用该方法时，操作人员需要根据实际情况设置合适的半径补偿值。
在程序中，通过对刀具半径进行修正，从而实现对刀具长度的自动补偿。
具体操作步骤如下：1. 在加工前，操作人员需要测量刀具的实际长度；2. 根据实际测量值，计算出需要进行补偿的数值；3. 在数控机床的操作界面或相应软件中，设置半径补偿值，将计算得到的补偿数值输入到对应的位置；4. 在程序中指定刀具的半径补偿号，并设置补偿方向；5. 在加工过程中，数控机床会自动根据设定的补偿值对刀具长度进行调整，从而保证加工结果的精确性。
二、快速定位点法快速定位点法也是一种常用的自动刀具长度补偿方法。
在使用该方法时，操作人员需要预先设置好机床的快速定位点，并在加工工序中使用这些点进行刀具长度的校准。
1. 在加工前，选择合适的位置作为快速定位点，并将其存储在数控机床中；2. 在程序中，使用快速定位点进行刀具长度的校准。
通过在程序中指定固定的刀具参考点，数控机床能够自动计算刀具与参考点之间的距离，并对刀具长度进行自动补偿；3. 在加工过程中，数控机床会根据预先设定的快速定位点，自动进行刀具长度的补偿，从而保证加工结果的准确性。
三、自动测量法自动测量法是一种基于传感器的自动刀具长度补偿方法。
该方法通过在数控机床中安装传感器，并将传感器与机床控制系统相连，实现对刀具长度的实时检测和自动补偿。
具体操作步骤如下：1. 在数控机床中安装相应的传感器，确保传感器可以准确测量刀具的长度；2. 将传感器与机床控制系统连接，并进行相应的设定和校准；3. 在加工过程中，传感器会实时监测刀具的长度，并将检测结果传输给机床控制系统；4. 机床控制系统根据传感器提供的数据，自动对刀具长度进行补偿，保证加工结果的准确性。
刀具补偿功能在数控加工中的应用
刀具补偿功能在数控加工中的应用摘要:为了简化零件的数控加工工程量,使数控程序与刀具形状及刀具的尺寸无关,NC系统大都提供刀具补偿功能。
刀具补偿功能在数控加工中应用非常广泛,其对简化数控程序、降低编程难度以及提高程序运行效率和提高零件加工精度都具有十分重要的意义。
本文分析了刀具半径补偿与刀具位置补偿两种形式的影响,并介绍了刀具补偿的方法。
关键词:数控加工刀具长度补偿刀具半径补偿数控编程1 刀具补偿概述目前大多数数控机床都具备刀具自动补偿的功能。
编程人员只需将需要补偿的数值输入NCp在数控系统中,三维刀具半径补偿功能是通过设置专用寄存器来实现的,将刀具半径,刃口半径等参数存放在刀具寄存器中,则编程基本格式为;G1X…Y…Z…I…J…K…,刀具参数用G141设置,如G141R…R1=…等。
(2)刀具位置(长度)补偿。
刀具长度补偿既可以由手动输入也可以通过程序实现,通过手动输入一般用于定长刀具的长度补偿,而用于变长度补偿的一般需要通过程序实现。
现代CNC系统中,用手动输入方式一般是在机床操作人员完成前期准备工作后,在长度偏置寄存器中写入刀具长度参数值实现的,程序命令方式主要是通过G43和G44代码实现。
在实际数控加工过程中,合理应用刀具补偿是提高加工质量的关键环节,下面针对不同的数控系统分析刀具补偿功能在数控加工中的应用。
2 数控车削中刀具补偿的应用数控车削中,刀具需要连续工作,由于换刀或安装,以及刀具磨和刀尖圆弧半径等产生的误差必须需要进行刀补工作。
通常以一把刀具为基准,以其刀尖位置建立坐标系,这样其他刀具在此坐标系下由于刀尖位置的偏差应对偏移量进行补偿。
在部分机床中,刀具的长度补偿可以通过T代码实现。
T代码的命名规则为前两位是刀具号,后两位为刀具的补偿号。
比如G02X50Z90T0305为选用3号刀具5号刀具补偿。
目前大多数的CNC系统都具有对刀显微系统,使用补偿指令之后,无需计算刀尖位置,只需要按照轮廓编程即可。
刀具补偿功能概述
刀具补偿功能概述刀具补偿是数控加工中一项关键的技术，它可以有效地提高加工精度和效率。
本文将对刀具补偿功能进行概述，介绍其原理、应用和优势。
一、刀具补偿的原理刀具补偿是通过在数控系统中对工具轨迹进行校正来实现的。
由于刀具的尺寸、形状和磨损等因素，工件的加工结果可能会与预期有所偏差。
刀具补偿基于工具几何和轨迹偏差的关系，通过调整数控程序中的刀具路径，使实际切削轨迹与期望轨迹保持一致，从而实现精准加工。
二、刀具补偿的应用领域刀具补偿广泛应用于各种数控加工领域，如铣削、车削、钻削等。
在这些加工过程中，刀具补偿能够提高零件的尺寸精度、表面质量和加工效率。
1. 铣削中的刀具补偿：在铣削过程中，刀具补偿可以根据刀具直径和偏移量来自动调整切削轨迹，确保切削结果符合要求。
同时，通过刀具补偿，还可以实现铣削过程中不同刀具的自动更换，提高生产效率。
2. 车削中的刀具补偿：车削过程中，刀具补偿可以针对工件的尺寸偏差进行调整，使加工后的工件尺寸与期望尺寸保持一致。
刀具补偿可以通过修正刀具位置或调整进给速度来实现，大大提高了车削加工的精度和稳定性。
3. 钻削中的刀具补偿：在钻削过程中，刀具补偿可以根据刀具尺寸和磨损情况来调整刀具的位置和轨迹。
通过刀具补偿，可以有效控制钻孔的直径误差和圆度误差，提高钻削加工的质量。
三、刀具补偿的优势刀具补偿具有许多优势，使其在数控加工中得到广泛应用。
1. 提高加工精度：刀具补偿可以消除工具尺寸和磨损等因素对加工精度的影响，实现更加精确的加工结果。
2. 提高加工效率：通过刀具补偿，可以使切削轨迹与工件的实际形状相匹配，减少加工过程中的空刀时间，提高生产效率。
3. 增强加工稳定性：刀具补偿可以对工具的位置和轨迹进行校正，减少切削力的变化，有助于提高加工过程的稳定性。
四、结论刀具补偿功能在数控加工中起到至关重要的作用，它通过调整刀具路径，确保加工结果与期望一致，提高加工精度和效率。
刀具补偿在铣削、车削、钻削等加工过程中广泛应用，并具有诸多优势，如提高加工精度、效率和稳定性。
数控加工中刀具补偿的应用
数控加工中刀具补偿的应用在数控加工中，由于程序所控制的刀具刀位点的轨迹和实际刀具切削刃口切削出的形状并不重合，它们在尺寸大小上，存在一个刀具半径和刀具长短的差别，为此就需要根据实际加工的形状尺寸，算出刀具刀位点的轨迹坐标，据此来控制加工。
数控加工刀具补偿的两种类型：刀具半径补偿(补偿刀具半径对工件轮廓尺寸的影响)；刀具长度补偿(补偿刀具长度方向尺寸的变化)。
数控加工刀具补偿的两种方法：人工预刀补(人工输入CAM 软件的刀补量进行编程实现刀补)；数控系统具有自动刀具补偿功能(程序调用刀具列表参数进行刀补)。
经过生产实践证明，如果能灵活应用刀具半径补偿和长度补偿功能，合理设置刀具半径补偿值及长度补偿值，对数控加工将有重要的意义。
下面重点讨论刀具的半径补偿和刀具的长度补偿。
1.刀具的半径补偿若数控装置不具备刀具半径自动补偿功能，要想加工出合格的零件，则只有按刀具中心轨迹进行编程，在编程时就要把刀具的半径计算到每一步的程序中，那么数据计算就很复杂。
特别是当刀具磨损后，刀具直径发生变化，必须重新计算刀具中心轨迹，修改程序，这样很难保证加工的精度。
如果数控系统具备刀具半径补偿功能，则编程时只需按工件实际轮廓线进行。
数控系统会自动计算刀具中心轨迹坐标，使刀具偏离工件轮廓一个半径值，即进行半径补偿。
1.1 刀具半径补偿的方法根据ISO 标准规定，工件假定不动，刀具运动。
沿刀具的运动方向看，当刀具处在工件切削轮廓左侧时，称为刀具半径左补偿，用G41 表示；当刀具处在工件切削轮廓右侧时，称刀具半径右补偿，用G42 表示。
如图所示。
1.2 刀具半径补偿的工作过程刀具半径补偿的工作过程分三步：即刀补的建立、刀补进行和刀补的取消。
(1)刀补的建立。
刀补的建立，就是指刀具从起点接近工件时，刀具中心从与编程轨迹重合过渡到与编程轨迹偏离一个偏置量的过程。
G41、G42 只能在含有G00 或GO1 的程序段有效。
(2)刀补的进行。
数控加工中刀具补偿应用研究毕业论文
数控加工中刀具补偿应用研究毕业论文目录前言................................................................................................................ 错误！未定义书签。
摘要................................................................................................................ 错误！未定义书签。
绪论................................................................................................................ 错误！未定义书签。
第1章数控加工中刀具补偿概念 .. (2)1.1刀具半径补偿 (2)1.2刀具长度补偿 (3)第2章刀具补偿功能在数控加工中的应用 (4)2.1数控车床中刀尖圆弧半径补偿的应用 (4)2.2刀具半径补偿在数控铣削中的应用 (5)2.3刀具长度补偿在数控加工中心的应用 (5)2.4加工举例 (6)第3章数控车床刀具半径、长度补偿分析 (9)3.1引起误差分析 (9)3.1.1误差原因 (9)3.1.2 刀具圆弧半径补偿计算 (10)3.2刀具半径补偿实现 (10)3.2.1 刀具半径补偿方法 (10)3.2.2 刀具半径补偿注意事项 (11)3.3刀具长度补偿分析 (11)3.4合理把握刀具长度补偿时机 (12)3.5确定刀具长度补偿的三种方法 (14)第4章数控铣床编程中刀具半径补偿使用技巧分析 (16)4.1 使用直径不同的刀具时，可以不改变加工程序，只改变刀具表中的直径值即可 214.2 工件进行粗、半精、精加工时，也可以不改变加工程序，改变刀具表中的刀具偏置值即可 22结论 (20)致谢 (21)参考文献 (22)第1章数控加工中刀具补偿概念1.1刀具半径补偿刀具半径补偿的概念。
刀具半径补偿功能在数控加工中的应用
刀具半径补偿功能在数控加工中的应用摘要本文描述了数控加工中刀具半径对零件加工与编程的影响，分析了刀具半径补偿功能在数控加工中的正确使用方法，并针对刀具半径补偿功能在数控车削加工、数控铣削加工中的应用进行了介绍。
关键词半径补偿；数控加工；轮廓；程序随着现代数控成型刀具的普及使用，大大提高了企业的加工能力，但由于刀具总是具有一定的半径，刀具中心运动轨迹并不是加工零件的实际轮廓。
若用刀具中心轨迹来编制加工程序，则程序的数学处理工作量大，当刀具半径发生变化时，则又还需重新修改或编制程序。
这样，编程会很麻烦。
利用刀具半径补偿功能，当编制零件加工程序时，只需按零件轮廓编程，使用刀具半径补偿指令，并在控制面板上用键盘（CRT/MDI）方式，人工输入刀具半径值，数控系统便会根据零件程序和刀具半径自动计算出刀具中心的偏移量，进而得到偏移后的中心轨迹，并使系统按刀具中心轨迹运动，完成对零件的加工。
1 数控车削加工中刀尖圆弧半径补偿的应用1.1 刀尖圆弧半径补偿的分析数控车床编程时可以将车刀刀尖看作一个点，按照工件的实际轮廓编制加工程序。
但实际上，为保证刀尖有足够的强度和提高刀具寿命，车刀的刀尖均为半径不大的圆弧。
一般粗加工所使用的车刀的刀尖圆弧半径R为0.8 mm或1.2 mm；精加工所使用车刀的圆弧半径R为0.4 mm或0.2 mm。
切削加工时，刀具切削点在刀尖圆弧上变动。
在切削内孔、外圆及端面时，刀尖圆弧不影响加工尺寸和形状，但在切削锥面和圆弧时，会造成过切或欠切现象。
因此，当使用车刀来切削加工锥面和圆弧时，必须将假设的刀尖的路径作适当的修正，使之切削加工出来的工件能获得正确尺寸，这种修正方法称为刀尖圆弧半径补偿。
1.2 刀尖圆弧半径补偿的方法对于采用刀尖圆弧半径补偿的加工程序，在加工前要把刀尖半径补偿的有关数据输入到刀补存储器中，以便执行加工程序时，数控系统对刀尖圆弧半径所引起的误差自动进行补偿。
刀尖圆弧半径补偿是通过G41、G42、G40代码及T代码指定的刀尖圆弧半径补偿值来加入或取消。
刀具半径补偿在数控机床编程中的应用
刀具半径补偿在数控机床编程中的应用1. 刀具半径补偿的定义在数控机床加工中，由于有些刀具的外径和编程指定的刀具直径不一定相等，或者由于刀具磨损或者其他原因，实际的切削半径可能会有所变化。
而编程时又需要将加工的轮廓尽可能地与设定轮廓相同，因此需要对刀具直径进行修正。
这种修正就叫刀具半径补偿。
在数控机床编程时，一般使用G41和G42指令进行刀具半径补偿，具体实现方式如下：（1） G40/G41/G42指令：G40指定取消所有刀具补偿，即G40指令后，数控机床按照编程程序直接机床加工；G41指定左侧半径补偿，将机床刀具向右移动一定距离，相应地调整编程指令的XY坐标，使实际加工半径减小；G42指定右侧半径补偿，将机床刀具向左移动一定距离，相应地调整编程指令的XY坐标之后，使实际加工半径增大。
（2）路径补偿量的确定：刀具半径补偿的大小是由程序员根据加工要求和机床实际情况进行确定的。
常见的计算方式是通过加工实际切削后的缺口，计算出实际切削半径与编程半径之间的差值，以此来确定刀具半径补偿量。
刀具半径补偿值可以在圆弧加工中使用，还可以在深度和轮廓加工中使用。
（3）圆弧和直线的刀具半径补偿：在圆弧加工中，自动对角线的加工路径以圆心为轴旋转，在编程时需要指定实际加工半径，同时指定刀具半径补偿量，以保证加工的圆弧尽可能的与设定的半径相同。
而在直线加工中，刀具半径补偿量要分别在直线的起点和终点处进行设定，以保证有足够的空间来补偿刃具的半径差异。
刀具半径补偿是数控机床加工中非常重要的一个功能，其应用范围非常广泛，涵盖了许多工业领域，包括机械制造、模具制造、汽车零配件加工等领域。
在机械加工领域，刀具半径补偿是提高加工精度和效率的关键因素之一。
在汽车工业领域，刀具半径补偿可以帮助实现复杂轮廓的加工，并且提高加工效率和加工质量。
在电子制造领域中，刀具半径补偿可以用来加工各种小型零件和设备，使得加工精度更高。
刀具半径补偿是数控机床加工中不可或缺的一个功能，可以帮助提高加工精度和效率，并且应用范围非常广泛。
刀具半径补偿在数控加工中的应用分析
刀具半径补偿在数控加工中的应用分析摘要：阐述了数控机床加工中刀具半径补偿方法，分析C机能刀补采用转接过渡形式,根据直线及圆弧过切判别原理，叙述判断发生过切削的条件，提出过切削判别设计思路。
关键词：数控机床刀具半径补偿过切1刀具半径补偿的概念1.1刀具半径补偿的提出数控机床在加工过程中，它所控制的是刀具中心的轨迹。
在数控铣床上进行轮廓加工时，由于刀具总有一定的半径，刀具中心的运动轨迹并不等于所需加工零件的实际轮廓，刀具中心又偏离零件的外轮廓表面一个刀具半径值。
在数控车床上为了提高刀具强度和工件表面加工质量，延长刀具寿命，通常将车刀刀尖磨成圆弧状。
由于刀尖圆弧的存在，实际起作用的切削刀刃是圆弧与共建轮廓表面的切点，车出的工件形状就会和零件图样上的尺寸不重合。
而用户总是按零件轮廓编制加工程序，在进行内轮廓加工时，刀具中心必须向零件的内侧偏移一个偏置量(粗加工时，其偏置量是刀具半径与加工裕量之和)；在进行外轮廓加工时，刀具中心必须向零件的外侧偏移—个偏置量。
如图1所示。
这种根据按零件轮廓编制的程序和预先设定的偏置参数，数控装置能实时自动生成刀具中心轨迹的功能称为刀具半径补偿功能。
在图1，实线为所需加工的零件轮廓，虚线为刀具中心轨迹。
根据ISO标准，当刀具中心轨迹在编程轨迹(零件轮廓)前进方向的右边时，称为右补偿，用Ｇ42指令实现；反之称为左刀补，用G41指令实现。
1.2刀具半径补偿的方法1）B刀补这种方法的特点是刀具中心轨迹的段间连接都是以圆弧进行的。
其算法简单，实现容易。
但由于段间过渡采用圆弧，这就产生了一些无法避免的缺点：首先，当加工外轮廓尖角时，由于刀具中心通过连接圆弧，而工件轮廓尖角处始终处于切削状态，尖角往往会被加工成小圆弧，如图1所示。
其次，在内轮廓加工时，要由程序员人为地编进一个辅助加工的过渡圆弧。
并且还要求这个过渡圆弧的半径必须大于刀具的半径，这就给编程工作带来了麻烦，一旦疏忽，使过渡圆弧的半径小于刀具半径时，就会因刀具干涉而产生过切削现象，使加工零件报废。
刀具补偿在数控加工中的作用
工业技术科技创新导报 Science and Technology Innovation Herald691 刀具补偿的作用与意义刀具补偿概念是20世纪六七十年代提出的，是为了降低编程人员根据刀具理论路线及实际路线的相对关系编程易发生错误、提高编程效率而提出的方式。
应用刀具补偿概念，编程人员仅需要按照工件轮廓尺寸进行编程，并在建立及执行刀补后其数控系统自动进行计算及自动调整刀位点，以此实现提高工作效率的目的。
随着刀具补偿的深入研究与实践应用经验的不断积累，刀具补偿在数控加工中的作用不断凸显，其补偿方式也从最初单一补偿发展到现在的刀具长度补偿、刀具半径补偿等方式。
通过不同补偿方式的有效运用，能够解决刀具在加工过程中的轨迹问题，实现提高加工效率的目标。
随着刀具补偿应用的增加、随着数控人员刀补经验的积累，不同于传统刀补应用思想的应用方式也层出不穷，为提高数控加工效率、降低数控加工中编程工作量奠定了基础。
2 刀具补偿在数控加工中的作用为了更好的了解刀具补偿在数控加工中的作用、提高实际应用成效，数控加工中必须了解刀具补偿的基本原理及应用原则，并通过不断的经验积累提高刀具补偿应用成效。
针对刀具补偿指令及使用特点，确定刀补方式。
以下就各种类型刀具补偿的作用与应用技巧进行了分析。
2.1 刀具长度补偿在数控加工中的作用数控加工中，根据加工工件要求而需要通过换刀指令选择不同刀具进行加工时，刀具长度会发生变化。
刀具长度的变化使得非基准刀位点起始位置与基准刀位点起始位置不重合，此时必须对刀具长度变化做出适当处理，避免零件报废或撞刀问题的发生。
刀具长度补偿既是为了避免此类问题发生而引入的概念，同时长度补偿也是提高编程及加工效率的关键点。
刀具长度补偿使刀具在垂直于走刀平面（比如G 17，X Y平面）的方向上偏移一个刀具长度修正值，因此在数控编程过程中，一般无须考虑刀具长度。
也就是说，每一把刀的长度都是不同的，刀具的长度补偿只是和Z坐标有关。
简述数控车床刀具补偿的类型和意义
简述数控车床刀具补偿的类型和意义
数控车床是一种高精度、高效率的数控加工机床，广泛应用于机
械加工行业。
在数控车床的加工过程中，刀具是至关重要的一环，与
其精度和稳定性直接关系到加工的质量和效率。
然而，由于各种因素
的影响，刀具在使用过程中难免会出现一定的偏差和磨损，这就需要
进行刀具补偿。
数控车床刀具补偿可以分为以下两种类型：
1.轴向补偿：也称为长度补偿，是以刀具长度为基础的补偿方式。
它主要是根据刀具弯曲或者伸缩等情况，将刀尖位置调整到预设位置，从而达到精确加工的目的。
其值通常是以毫米为单位。
2.半径补偿：也称为补偿值，是以刀具弧形的半径为基础的补偿
方式，解决了物理形状偏差和摆线误差等问题。
其值可以为正值或负值，单位通常是毫米或微米。
这两种补偿方式都能够解决实际加工过程中的问题，提高加工精
确度和加工效率，从而提升整个加工业的竞争力。
数控车床刀具补偿的意义不可忽视。
首先，它可以保证加工质量
和精确度，达到客户的要求。
其次，补偿值可以达到最小，从而减少
废品率，不断提高生产效率，降低加工成本。
第三，它还能够扩大加
工技术的应用范围，满足复杂零件的加工需求。
总之，数控车床刀具补偿是数字化精密加工的重要环节之一。
通
过不断的改进和创新，能够不断提高加工质量、效率和科技含量，为
制造业打造出更为优质、高端、智能的产品。
刀具半径补偿在数控铣床加工中应用
关键词：刀具半径补偿数控铣床G10指令1刀具半径补偿的概念及作用1.1刀具半径补偿的概念在FUNAC0i系统的数控铣床加工零件过程中，数控系统控制的是铣刀中心的运动轨迹，而用户一般都是按图纸尺寸以零件的轮廓来编制加工程序，因此需要一种能按零件轮廓编制的程序和预先设定的偏置参数，让数控装置实现自动生成刀具中心轨迹的功能，这就是刀具半径补偿功能。
根据规定，当刀具中心轨迹在编程轨迹（零件轮廓）前进方向的左边时，称为刀具半径左补偿，用G41指令实现；当刀具中心轨迹在编程轨迹（零件轮廓）前进方向的右边时，称为刀具半径右补偿，用G42指令实现。
取消刀补则用G40指令。
在实际加工中，整个刀具半径补偿的过程分为建立刀补、执行刀补、取消刀补三个阶段[1]。
1.2刀具半径补偿的作用在对零件进行编程加工的过程中，采用刀具半径补偿功能，可以有效简化编程的难度与工作量。
实际体现在以下几个方面：1）由于刀具半径补偿实现了根据编程轨迹对刀具中心轨迹的控制，因此可以避免在加工过程中由于刀具半径的变化（如刀具因损坏而换刀、刀具磨损等原因）而需要重新编程的麻烦，只需修改相应的偏置参数即可。
2）由于零件轮廓在加工时往往不是一道工序能完成的，在粗加工时，一般都要为精加工预留一定的加工余量，而加工余量的预留就可以通过修改偏置参数实现，而不必为粗、精加工各编制一个程序，可以大大减少粗、精加工程序编制的工作量。
2“公式法”精确修正刀补值保证尺寸精度以学生在实训时的典型零件为例，两个轮廓尺寸有严格的尺寸精度要求，分别是外轮廓尺寸92+0.091+0.037和内轮廓尺寸18-0.016-0.043。
在实际加工中，学生往往会根据零件尺寸要求直接修改刀具半径补偿值来满足零件的尺寸精度。
因此，学生能熟练利用公式计算正确的刀具半径补偿值是影响零件合格的关键因素。
在零件加工过程中，通常要按照粗、精加工的工艺顺序依次完成，且对于每个轮廓，一般采用独立的刀具半径补偿值，因此在粗加工外轮廓、内轮廓时通常要预留精加工余量，并分别采用地址寄存器D01和D02，以“刀具半径+精加工余量”刀具半径补偿值输入相应地址寄存器中来实现。
数控加工中的三种补偿和补偿技巧
三种补偿在数控加工中有3种补偿：刀具长度的补偿；刀具半径补偿；夹具补偿。
这三种补偿基本上能解决在加工中因刀具外形而产生的轨迹问题。
下面是三种补偿在一般加工编程中的应用。
一、刀具长度补偿：1．刀具长度的概念刀具长度是一个很重要的概念。
我们在对一个零件编程的时候，首先要指定零件的编程中心，然后才能建立工件编程坐标系，而此坐标系只是一个工件坐标系，零点一般在工件上。
长度补偿只是和Z坐标有关，它不象X、Y平面内的编程零点，因为刀具是由主轴锥孔定位而不改变，对于Z坐标的零点就不一样了。
每一把刀的长度都是不同的，例如，我们要钻一个深为50mm的孔，然后攻丝深为45mm，分别用一把长为250mm 的钻头和一把长为350mm的丝锥。
先用钻头钻孔深50mm，此时机床已经设定工件零点，当换上丝锥攻丝时，假如两把刀都从设定零点开始加工，丝锥因为比钻头长而攻丝过长，损坏刀具和工件。
此时假如设定刀具补偿，把丝锥和钻头的长度进行补偿，此时机床零点设定之后，即使丝锥和钻头长度不同，因补偿的存在，在调用丝锥工作时，零点Z坐标已经自动向Z （或Z）补偿了丝锥的长度，保证了加工零点的正确。
2.刀具长度补偿的工作使用刀具长度补偿是通过执行含有G43（G44）和H指令来实现的，同时我们给出一个Z坐标值，这样刀具在补偿之后移动到离工件表面距离为Z的地方。
另外一个指令G49是取消G43（G44）指令的，其实我们不必使用这个指令，因为每把刀具都有自己的长度补偿，当换刀时，利用G43（G44）H指令赋予了自己的刀长补偿而自动取消了前一把刀具的长度补偿。
3.刀具长度补偿的两种方式（1）用刀具的实际长度作为刀长的补偿（推荐使用这种方式）。
使用刀长作为补偿就是使用对刀仪测量刀具的长度，然后把这个数值输入到刀具长度补偿寄存器中，作为刀长补偿。
使用刀具长度作为刀长补偿的理由如下：首先，使用刀具长度作为刀长补偿，可以避免在不同的工件加工中不断地修改刀长偏置。
数控机床刀补原理
数控机床刀补原理在数控机床加工中，刀具补偿（又称刀补）是一项非常重要的操作步骤，它可以有效地提高加工精度和效率。
本文将介绍数控机床刀补的原理及其在加工中的应用。
1. 刀具补偿的概念刀具补偿是指通过在数控编程中对刀具轨迹进行微小调整，以补偿刀具造成的尺寸误差。
在数控机床加工中，由于刀具磨损、热变形等原因，刀具的实际加工轨迹往往会与理论轨迹有一定的偏差，而通过刀具补偿可以在一定程度上消除这种偏差，从而保证加工件的质量。
2. 刀具补偿的类型2.1 几何补偿几何补偿是根据刀具的实际形状和尺寸对刀具轨迹进行调整。
主要包括半径补偿、长度补偿等。
通过对几何形状进行补偿，可以保证加工出的零件尺寸准确。
2.2 补偿方式补偿方式主要包括刀尖补偿、刀具半径补偿和长度补偿三种。
刀尖补偿是以刀尖坐标为基准进行的补偿；刀具半径补偿是以刀具圆弧轨迹的端点坐标为基准进行的补偿；长度补偿是以刀具长度方向的终点为基准进行的补偿。
3. 刀具补偿原理刀具补偿的原理是在数控编程中通过增加或减小刀具轨迹的相关参数来实现，这些参数会影响刀具所切削的路径。
根据实际情况，对刀具轨迹进行微调，从而达到补偿刀具尺寸误差的目的。
4. 刀具补偿的应用在数控机床加工中，刀具补偿广泛应用于各种加工类型，如铣削、钻削、车削等。
通过合理的刀具补偿操作，可以提高加工精度和效率，减少成本，并且适用于各种复杂曲线和曲面零件的加工。
5. 结语刀具补偿是数控机床加工过程中的重要环节，通过对刀具轨迹进行微小调整，可以有效地提高加工精度和效率。
掌握刀具补偿原理，合理应用刀具补偿技术，对于提高数控机床加工质量和效率具有重要意义。
数控铣削加工中刀具半径补偿的应用技巧
数控铣削加工中刀具半径补偿的应用技巧实训基地培训中心随着现代数控加工技术的飞跃发展，引领了各行各业不断的提高，推动着社会物质文明和精神文明不断的进步。
现代数控加工技术将机械制造技术、微电子技术和计算机技术等有机地结合在一起，使传统的机械制造方法和生产方式发生了深刻的、革命性的变化。
数控机床在机械制造业中已经得到了日益广泛的应用，因为它有效地解决了复杂、精密、小批多变的零件加工问题，能满足社会生产中对机械产品的结构、性能、精度、效率等提出的较高要求。
因此，作为年轻一代学习数控技术的我们，要掌握这门技术、灵活应用这门技术，让它更好的服务于社会、服务于人类。
一、圆孔的加工：如图1（下页）所示，对于此类的圆孔，孔径尺寸不大不小（一般指φ20～φ40）、孔深不是太深（一般不超过20mm）、精度要求也不是太高（一般指IT7级）。
在数控铣床上可直接用一把立铣刀完成。
工艺及编程分析：1、刀具的选择：对于此类的圆孔，工件材料若为45#钢调质处理，可选一把硬质合金立铣刀，刀具的直径要根据孔的直径来确定。
刀具直径太小，那么刀具走一整圆下来可能中间还有一定的残料铣不到，刀具直径太大，可能刀具在这个小范围内连刀补都建不起来。
假定孔径为φD、刀具直径为φd、它们之间的关系应是：D/3 ＜ d ＜ D/2分析计算后发现可以在φ12和φ14中选一种，刀具直径越大、铣削效率当然就越高，所以最终确定选φ14的三刃立铣刀。
2、由于数控铣床良好的机械性能，特别是滚珠丝杆采用双螺母调隙，不存在反向窜刀的现象，从提高刀具耐用度和降低加工表面粗糙度的角度考虑，一般优先采用顺铣。
按传统的铣削工艺，加工内腔需先钻一个工艺孔、再扩孔，那么，钻孔、换刀、建坐标系（主要是Z轴长度设定）、编程等会浪费一定的时间，我们可以以“少吃走快”的方法，即每次慢下刀0.5mm左右、主轴转速尽量高、走刀速度尽量快(此时的切削要素主要由刀具性能决定)，这样以来刀具主要是受高转速下的离心力，切削力的影响已经不大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
