给排水阀门类型及选用(新)

给排水阀门类型及选用一、阀门在使用中经常存在的问题1.锈蚀严重：开启困难、打不开、关不严。

2.密封不严：漏水严重。

3.材料质量差：强度低且易生锈，开启时阀柄轮破裂，阀杆被扭断，阀体出现裂纹。

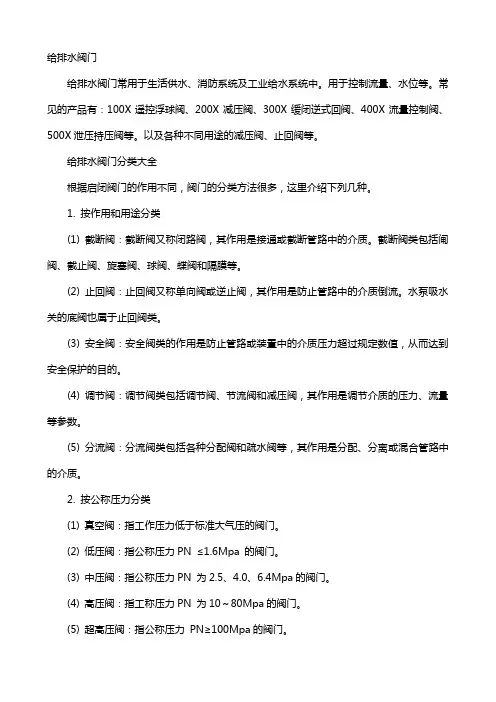

二、阀门的分类1.阀门的种类很多，详见《阀门术语》GB/T21465-2008。

在建筑给排水工程中常用的阀门按阀体结构形式与功能可分为：截止阀、闸阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、水力控制阀、安全阀、排气阀、疏水阀、电磁阀等。

按照驱动动力分为：手动、电动、液动、气动等；按照工程压力分高压（PN100～PN1000,不含PN100）、中压（PN16～PN100,不含PN16）、低压（≤PN16）、超高压阀门（≥PN1000）4类；按温度分：高温（t﹥425℃）、中温（120℃≤t≤425℃）、常温（-29℃＜t＜120℃）、低温（-100℃≤t≤-29℃）、超低温（t＜-100℃）阀门。

建筑给排水工程中常用的大都为低压常温或中压常温阀门，以手动为主。

按材质分类：铸铁阀门、铸钢阀门、铜阀门、不锈钢阀门、塑料阀门、复合材料（衬塑、衬胶、合金、搪瓷等）阀门。

三、阀门的选用及阀门型号的含义2013年3月份北京土建学会建筑给排水分会举办的技术交流会上，由中国建筑设计研究院杨世兴老前辈主讲的《关于建筑给水系统阀门选用的意见》的相关资料供大家参考。

《建筑给排水设计手册》上册P27页有关阀门的选用要求也比较合理：阀门型号的含义详见《阀门型号编制方法》JB/T308-2004 及《建筑给排水设计手册》下册P306页。

阀门型号组成部分及编制顺序：阀门类型、驱动方式、连接方式、结构方式、密封面材料或衬里材料类型、压力代号、阀体材料。

安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，驱动方式代号省略。

气动或液动阀门：常开式6K、7K表示；常闭式6B、7B表示。

防爆电动装置的阀门用9B表示。

阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W“表示。

当密封副的密封面材料不同时，以硬度低的材料表示。

公称压力≤1.6MPa的灰铸铁阀门的阀体材料代号省略；公称压力≥2.5MPa的碳素钢阀门的阀体材料代号省略；阀门材质常见的有灰铸铁（H）、可锻铸铁(K)、球墨铸铁(Q)、铜合金(T)、铬镍系不锈钢（ZG1Cr18Ni9Ti）(P)、CF8M（316）不锈钢、碳钢(C)等；阀板材料常见的有电镀球墨铸铁、铜合金、铬镍系不锈钢ZG1Cr18Ni9Ti、钛钢、CF8M（316）不锈钢、碳钢、CF8（304）不锈钢等。

结合给排水设计说明中经常出现的各类阀门，举例说明：1.生活给水管DN>50mm采用蝶阀（不锈钢阀芯或铜芯），DN<50mm 采用全铜质截止阀，工作压力为 x MPa。

a.蝶阀蝶阀结构型式按其蝶板位置不同分为中线型与偏心型；按其连接形式，分为法兰连接与对夹连接。

给水管道用蝶阀及公称压力大于PN10的其他用途蝶阀，不应使用灰铸铁材料制作阀体和蝶板等承压件。

与饮用水接触的铜合金零件含锌量应小于16%，含铅量不应大于8%；蝶阀用于生活饮用水管道时，应符合《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219。

蝶阀密封分单密封与双密封：单向密封蝶阀是蝶阀的蝶板正面在关闭时，必须面对介质的流向；介质只向一个方向流动，在阀体上要有表示介质流动方向的箭头。

安装时应注意介质流动方向。

双向密封蝶阀是蝶板可以面对或背对介质的流向，安装时无需注意介质流动方向，在阀体上也没有表示介质流动方向的箭头。

双向密封蝶阀的阀杆受力要大于单向密封蝶阀的阀杆。

设计中，同一直径、压力的蝶阀，双向密封蝶阀的阀杆直径要比单向密封蝶阀的阀杆直径大。

下面图示为双向密封偏心蝶阀。

给排水、消防系统中常用的中低压阀门为中线型蝶阀。

中线与偏心蝶阀图示如下：部分蝶阀型号：D71X(R·H·F)--16C(P·R·V·Q·T)蝶阀举例：1）D71X—10C---手柄传动对夹中线式橡胶密封碳钢阀门，PN1.0MPa；D73F—16P(R)--手柄传动对夹偏心式聚四氟乙烯密封不锈钢阀门，PN 1.6MPa；2）D41X--10C---手柄传动法兰中线式橡胶密封碳钢阀门，PN1.0MPa；D43F—16R---手柄传动法兰偏心式聚四氟乙烯密封不锈钢阀门，PN 1.6MPa；3）D371X—10C---蜗轮传动对夹中线式橡胶密封钢制阀门，PN1.0MPa；D373F—16R---蜗轮传动对夹偏心式聚四氟乙烯密封不锈钢阀门，PN 1.6MPa；4）D341X--10C---蜗轮传动法兰中线式橡胶密封钢制阀门，PN1.0MPa；D343F—16R---蜗轮传动法兰偏心式聚四氟乙烯密封不锈钢阀门，PN 1.6MPa；5) D971X—10C---电动对夹中线式橡胶密封钢制阀门，PN1.0MPa；D973F—16R---电动对夹偏心式聚四氟乙烯密封不锈钢阀门，PN1.6MPa；6) D941X--10C---电动法兰中线式橡胶密封钢制阀门，PN 1.0MPa；D943F—16R---电动法兰偏心式聚四氟乙烯密封不锈钢阀门，PN 1.6MPa；7）D381X-10Q—蜗轮传动沟槽连接中线式橡胶密封球墨铸铁蝶阀，PN 1.0MPa；b.截止阀常用的截止阀：1）J11W-10T ---手动内螺纹直通式铜密封铜截止阀，PN 1.0MPa；目前给水系统一般都选用J11W-10T型号的截止阀。

J11X-10T ---手动内螺纹直通式橡胶密封铜截止阀，PN 1.0MPa；2）J41W-10T ---手动法兰连接直通式铜密封铜截止阀，PN 1.0MPa；2. 消防给水管道：消防水泵吸水管及出水管上采用明杆球墨铸铁闸阀，工作压力x MPa；其余部位采用双向型蝶阀，工作压力为x MPa。

闸阀举例：1）Z41X-10Q ---法兰连接明杆楔式单闸板橡胶密封球墨铸铁闸阀，PN 1.0MPa；(常用)Z41T-10 ---法兰连接明杆楔式单闸板铜密封灰铸铁闸阀，PN 1.0MPa；Z44X-10Q ---法兰连接明杆平行式双闸板橡胶密封球墨铸铁闸阀，PN 1.0MPa；2）Z45X-10Q ---法兰连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀，PN 1.0MPa；Z45T-10Q ---法兰连接暗杆楔式单闸板铜密封球墨铸铁闸阀，PN 1.0MPa；3）MZ45X-10Q—地埋式法兰连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀，PN 1.0MPa；(外线可室外直埋用，软密封暗杆闸阀)。

4）Z445T-10—正齿轮传动法兰连接暗杆楔式单闸板铜密封灰铸铁闸阀，PN 1.0MPa；（一般大口径DN400以上）5）Z545T-10—锥齿轮传动法兰连接暗杆楔式单闸板铜密封灰铸铁闸阀，PN 1.0MPa；（一般大口径DN400以上）6）Z941T-10C—电动法兰连接明杆楔式单闸板铜密封碳钢闸阀，PN 1.0MPa；7）Z85X-10Q—沟槽连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀，PN 1.0MPa；3.止回阀：生活、消防水泵出水管上安装防水锤消声止回阀，潜污泵出水管上安装球型止回阀，其他部位均为普通止回阀。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种；升降式止回阀可分为立式和直通式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀分为蝶式双瓣、蝶式单瓣，以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

材质有：铸铁、黄铜、不锈钢、碳钢、锻钢等。

直通升降式止回阀应安装于水平管路上；立式升降式止回阀一般安装在垂直管路上,并且介质自下而上流动；立式升降式止回阀也有可安装在水平管上的。

旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。

止回阀型号举例及图示：1).升降式止回阀分为立式和直通式两种；直通式升降式止回阀的结构一般与截止阀相似，其阀瓣沿着阀瓣密封面轴线作升降运动，其介质进出口通道方向与阀座通道方向垂直，流体阻力较大，适用于较小口径的场合。

立式升降式止回阀，其阀瓣沿着阀体通路轴线作升降运动，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。

a. H42W-16P---法兰升降立式金属密封不锈钢消声止回阀，PN1.6MPa；一般垂直安装。

b.H42X-16Q(冠龙DRVZ)---法兰升降立式橡胶密封球墨铸铁静音止回阀，PN1.6MPa；可水平、垂直安装，内部流道流线型设计，水阻小，关闭噪音小。

水泵出口常用。

c.H41X-16Q---法兰升降立式橡胶密封球墨铸铁消声止回阀，PN1.6MPa；可水平、垂直安装，阀瓣采用进出口两端中心轴导向，水阻小，关闭噪音小。

水泵出口常用。

上述三种止回阀：a属于普通型，b.c均属于快闭式消声止回阀。

d.H41W-16P---法兰升降直通式金属密封不锈钢消声止回阀，PN1.0MPa；水平安装。

2).旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

旋启式止回阀的阀瓣绕转轴作旋转运动。

其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。

大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。

双瓣旋启式止回阀适用于大中口径管路。

多瓣旋启式止回阀适用于大口径管路。

对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀, 如上海冠龙生产的DDCV双瓣蝶式止回阀。

a.H44W-16P---法兰旋启单瓣式金属密封铸钢（不锈钢）止回阀，PN1.6MPa。

b. H44T-16P---法兰旋启单瓣式铜密封铸钢（不锈钢）止回阀，PN1.6MPa。

c.H44X（SFCV）-10Q---法兰连接旋启单瓣式橡胶密封球墨铸铁止回阀，即橡胶瓣止回阀，PN1.0MPa；垂直或水平安装。

最小开启压力0.003MPa。

d.H74W-16P---对夹单瓣式金属密封不锈钢止回阀，PN1.6MPa。

3).蝶式止回阀的结构类似于蝶阀。

阀瓣围绕阀座内的销轴旋转的止回阀。

蝶式止回阀结构简单、流阻较小，水锤压力小。

可水平、垂直、倾斜管道上安装。

H76X-16Q(冠龙DDCV)---对夹双瓣旋启式橡胶密封球墨铸铁止回阀，PN1.6MPa。

4）球型止回阀：阀体采用全通道结构，具有流量大、阻力小之优点。

采用圆球做阀瓣，适用于高粘度、有悬浮物的工业及生活污水管网。

也适用于生活给水系统。

HQ41X-10Q—法兰连接升降式橡胶密封球墨铸铁球型止回阀，PN1.0MPa。

5）对于要求关闭时水击冲击比较小或无水击的管路，宜选用速闭消声止回阀或带阻尼装置的缓闭消声止回阀。

前者一般用于小口径水泵，后者一般用于大口径水泵。
