如图是向量运算的知识结构图，如果要加入“向量共线的
充要条件”，则应该是在________的下位．
[答案] 数乘
[解析] 式．
第二章 章末归纳总结
向量共线的充要条件是两个向量能写成数乘的形
第二章
章末归纳总结
成才之路 ·高中新课程 ·学习指导 ·北师大版 ·数学 ·选修1-2
阅读下面的程序框图，若输出的 n是100，则S和T的值分别是( A．2550,2500 B．2550,2550 C．2500,2500 )
D．2500,2550
[答案] A [解析] 从程序框图的运算特点，可以发现：S＝100＋98
第二章
章末归纳总结
成才之路 ·高中新课程 ·学习指导 ·北师大版 ·数学 ·选修1-2
4 ．阅读如图所示的小流域综合治理结构图，并对其进行
解释．
第二章
章末归纳总结
成才之路 ·高中新课程 ·学习指导 ·北师大版 ·数学 ·选修1-2
[解析]
小流域综合治理可以有3个措施：工程措施、生物
措施和农业技术措施．其中，工程措施包括打坝建库、平整土 地、修基本农田和引水灌溉，其功能是贮水拦沙、改善生产条 件和合理利用水土；生物措施包括栽种乔木、灌木和草木，其 功能是蓄水保土和发展多种经营；农业技术措施包括深耕改 土、科学施肥、选育良种、地膜覆盖和轮作套种，其功能是蓄 水保土、提高肥力和充分利用光热．
第二章
章末归纳总结
成才之路 ·高中新课程 ·学习指导 ·北师大版 ·数学 ·选修1-2
(3)按其逻辑顺序将它们排列起来，并用线相连．
高中数学第二章框图练习北师大版选修1-2

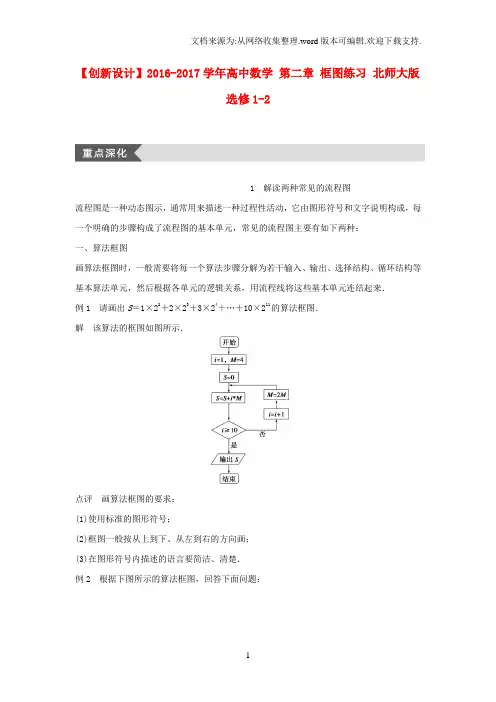

【创新设计】2016-2017学年高中数学第二章框图练习北师大版选修1-21 解读两种常见的流程图流程图是一种动态图示，通常用来描述一种过程性活动，它由图形符号和文字说明构成，每一个明确的步骤构成了流程图的基本单元，常见的流程图主要有如下两种：一、算法框图画算法框图时，一般需要将每一个算法步骤分解为若干输入、输出、选择结构、循环结构等基本算法单元，然后根据各单元的逻辑关系，用流程线将这些基本单元连结起来．例1 请画出S＝1×22＋2×23＋3×24＋…＋10×211的算法框图．解该算法的框图如图所示．点评画算法框图的要求：(1)使用标准的图形符号；(2)框图一般按从上到下、从左到右的方向画；(3)在图形符号内描述的语言要简洁、清楚．例2 根据下图所示的算法框图，回答下面问题：(1)若a>b>c，则输出的数是________．(2)若a＝50.6，b＝0.65，c＝log0.65，则输出的数是________．分析算法框图的判断框是判断出a，b，c三个数中的最大数，若为a，则程序结束，否则比较b，c的大小．解析(2)当a＝50.6，b＝0.65，c＝log0.65时，有a＝50.6>1>b＝0.65>0>c＝log0.65，所以仍然输出a.故填50.6.答案(1)a(2)50.6二、工艺流程图工艺流程图是用来描述一个过程性的活动，活动的每一个明确的步骤构成流程图的一个基本单元，其基本单元之间通过流程线产生联系．例3 我们生活中用的纸杯从原材料(纸张)到商品(纸杯)主要经过四道工序：淋膜、印刷、模切、成型．首先用淋膜机给原纸淋膜PE(聚乙烯)，然后用分切机把已经淋膜好的纸分切成矩形纸张(印刷后做纸杯壁用)和卷筒纸(纸杯底部用)，再将矩形纸印刷并切成扇环形杯片，最后成型，请用流程图表示纸杯的加工过程．分析画工艺流程图应先理清工序大体分几个阶段，再对每一阶段细分，每一步应注意先后顺序，这是十分关键的，否则会产生错误．在画工艺流程图时，不能出现几道工序首尾相接的圈图或循环回路．解这是一道工艺流程图题目，描述纸杯制作的整个过程．由题意得流程图如下：2 体验工艺流程图工艺流程图又可称统筹图，具有简单明了，直观形象等特点．它反映任务全貌，实现管理过程模型化，然后进行时间参数计算，找出计算中的关键工作和关键路径，对任务的各项工作或工序所需的人、财、物通过改进统筹图作出合理安排，进而得到最优方案，并付诸实施．工艺流程图在实际工作中应用的比较广泛，为合理安排工程作业进度，分配调整工程作业人员，节省时间，提高效率，缩短工期等提供了帮助，下面通过具体实例体验其应用．例1项目工期(天)代号设计锻模10A制造锻模15B生产锻模10C制造木模25D生产铸件15E设计工装20F制造工装40G作出该部件的生产计划流程图并加以分析，再提出使完工期缩短的改进措施．解本题可称为“生产过程的优化问题”，衡量的数量指标是“完成工程的时间”越短越好．鉴于工厂生产的实际情况，可知明细表中所列各项目的先后顺序关系不允许更动，也不可能对任一项目进行分解．例如，依照工序流程，必须先制造木模，才能生产铸件，这样就可得到下图所示的生产计划流程的一个方案．从图中可见，A、D、F三个项目同时开工，随后分成三条支路．先考察上、中、下三条支路上各项目总共所用的时间，具体地说，有上支路10＋15＋10＝35，中支路25＋15＝40，下支路20＋40＝60.比较之，可见F与G两个项目合成的下支路所花时间最长．该部件生产计划的完工期实质上受F与G两个项目工时的制约．设想一下，即使A、B、C、D、E都如期完工，但是由于F、G还在进行中，先完工的人员与设备如不及时利用只能闲置起来，造成所谓的“窝工”现象．这就是生产的浪费；要是有可能重新调配力量，适当地让A、B、C或D、E慢点完工，同时力求F、G快点完工，那么就可能缩短工程的完工期．于是可以采取如下措施：把上支路或中支路上的资源(人员、设备等)适当抽调一部分到下支路上去，以加快完工期．当然，这里已设被抽调的资源适用于下支路上的项目．例如，设计锻模(A)的人也要会设计工装(F)，从而可以去支援F.此外，从某项目上被抽调的资源数量必须适当，抽调过多，原项目的完工时间将大为延长，反过来又会影响完工期．因此，时间最长的那条支路对于完工期起着关键的作用，所以被称为关键路线．可见统筹法的基本思想，简单地说就是：向关键路线要时间，向非关键路线要资源，以达到预期目标的最优．例2 用流程图表示翻修库房的工序流程．某单位要翻修一栋库房，预计作业17项，其各工序进展的要求如下：①首先要建立工程办公室；接着进行图纸设计及倒库，设计图纸结束后要编报预算；预算结束后便可以订购设备、备料和签订施工合同；订购设备结束后可以提运设备；②倒库结束后就拆除库房旧设备；这些任务完成后就拆除旧库房和对施工现场进行监督检查；在备料和拆除旧房后依次进行库房翻修和库房验收，之后可清理施工现场，安装新设备，并对新设备进行试运行和验收的工作；③最后一项是编报决算．请用流程图表示上述工序流程．解3 结构图在实际中的应用结构图的作用很特别，它不仅可以应用于数学知识的学习，还可以广泛应用在我们日常生活中的方方面面．本文将介绍结构图的三大应用，也许对你全面了解结构图的作用会有帮助．请看：1．利用结构图，构建知识网络当某一章节内容学完后，老师为了让我们理清知识脉络，抓住重点，通常会画一个“树形”网络图，其实，这个“树形”图就是我们所学的结构图．它对我们充分认识、掌握知识很有帮助．例1 用结构图来描述数学必修①第二章《函数》的知识结构．解2．利用结构图，理清从属关系一个单位或一个企业的人事关系往往较为复杂，如果一个一个的介绍或说明则很不方便，若借助结构图，则非常清晰．例2 某企业的人事情况是这样的：总经理一人；下设四个副总经理，一个分管行政，一个分管财务，一个分管生产，一个分管销售；在行政部门，下设了办公室主任、厂报编辑部主任；财务部门，下设了总务处主任、监察处主任；生产部门，下设了信息部主任、开发部主任及四个生产车间主任；销售部门，下设了咨询部主任、售后服务部主任及十个销售门市部主任．根据上述情况，请绘制该企业的人事结构图．解由题意可知，结构图如下：点评通过结构图可以很清楚的看出该企业的人事结构，有这样的结构图当然可以提高办事效率．其实，我们学习过的知识中也有很多存在着从属关系，也可以通过结构图将它们显现出来．3．利用结构图，快速找准位置现在一栋楼的可用面积越来越大，容纳的单位也越来越多，正常情况下，在一栋大楼的大堂中都会有一个平面图，这个平面图就是结构图．例3 某行政大楼的二楼是大会议厅；三楼是教育类，其中从左至右是成人教育办公室、特殊教育办公室、小学教育办公室、中学教育办公室、主任办公室；四楼是计生类，从左至右是办证室、外来务工人员登记室、主任室；五楼是安全类，从左至右是消防办公室、安检办公室、主任室；六楼是行政类，从左至右是局长办公室、四个副局长办公室、接待室．请根据上述资料，绘制一个平面图．解从下往上，分别为一楼、二楼、三楼、四楼、五楼、六楼，因此，得结构图如下：点评假若你到该行政部门办事，借助这个结构图可以很快找到自己要去的地方，由此可以体会到结构图给我们带来很大的方便．以上介绍了结构图的三种应用，在实际生活中结构图的应用远不止这三种，只要认真学好该部分知识，你会发现结构图的应用无处不在、无处不有．。
高中数学 第二章 框图 框图专项讲解课件 北师大版选修1-2(1)
病人到医院看病的过程是一个动态过程，如先挂
号，再就诊、检查、化验等，所以该问题的解决过程属于流程
图．
答案： D
2．下列表示旅客搭乘火车的流程正确的是( A．买票→候车→检票→上车 B．候车→买票→检票→上车 C．买票→候车→上车→检票 D．候车→买票→上车→检票 解析： 答案：
)
流程图是一个动态过程，有先后顺序． A
的考查，也是侧重于解读，属低档题．
画出必修模块《数学5》第三章“不等式”的知识结构
图．
解析： 其知识结构图如图所示．
某公司组织结构中的部门及关系如下：股东大会为一
切政策制定和计划实施的最终审批机构，其下有董事会为其负
责，监事会为董事会提供顾问和决策建议，董事会下设总经理 管理日常工作，总经理直接领导综合办公室的工作，由综合办 公室再去管理其他部门的工作，有职能管理部门管理人力企划 部、计财部和监察审计部；市场营销部门负责市场开拓部、采

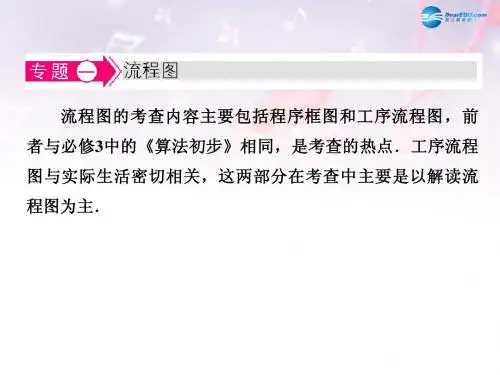

流程图的考查内容主要包括程序框图和工序流程图，前 者与必修3中的《算法初步》相同，是考查的热点．工序流程 图与实际生活密切相关，这两部分在考查中主要是以解读流
