电路图的绘制、识读
电气制图与识图
电气元件符号与表示方法
电气元件符号：用于表示电气设备和电路中的各种元件，包括电阻、电 容、电感等
表示方法：采用统一的图形符号来表示电气元件，方便阅读和交流
符号标准：遵循国际标准或国家标准的符号表示方法，确保符号的准确 性和一致性 符号识别：通过符号的形状、线条和颜色等特征，快速识别电气元件的 类型和功能
电气原理图的绘制规则：电气原理图的绘制应遵循国家或行业标准，如 线宽、线型、布局、标注等。
电气原理图的识图方法：识图时应先了解电路的组成和功能，然后按照 导线的连接关系逐一分析各部分电路的工作原理。
原理图的识图方法与步骤
熟悉电气元件的符号和标注
了解电气元件和电路的基本 知识
掌握电路分析的方法和步骤
接线图的识图方法与步骤
了解电气接线图的基本组成和符号含义 熟悉电气元件的排列和连接方式 掌握电气接线图的识图步骤和方法 结合实际电路，熟悉常见电气接线图的识图技巧
接线图实例解析
实例2：照明配电系统接线图
实例1：三相异步电动机控制 电路接线图
实例3：电动机保护装置接线 图
实例4：继电器控制电路接线 图
电气制图软件应用
常用电气制图软件介绍
AutoCAD Electrical：专门用于电气 设计的CAD软件，提供电气符号库和 强大的电气设计功能。
EPLAN Electric P8：专业的电气 CAD软件，支持电气原理图、控制柜 设计和电缆敷设等。
SolidWorks Electrical：基于 SolidWorks平台的电气CAD插件， 支持电气原理图设计和元件库管理。
电气控制电路图的绘制与识图
控制电路图的组成与绘制规则
控制电路图由主电路、控制电路和辅助电路三部分组成。 主电路是电源到电动机的大电流通路，用粗实线表示。 控制电路是控制主电路工作状态的电路，用细实线表示。 辅助电路是除主电路和控制电路以外的电路，用虚线表示。
绘制、识读电气电路图时应遵循的基本原则
绘制、识读电气电路图时应遵循的基本原则(1)电路图一般分电源电路、主电路和帮助电路三部分绘制。
1)电源电路画成水平线，三相沟通电源相序L1、L2、L3自上而下依次画出，中性线N和爱护地线PE依次画在相线之下。
直流电源的“+”端画在上方，“-”端在下方画出。
电源开关要水平画出。
2)主电路是指受电的动力装置及掌握、爱护电器的支路等，它由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。
主电路通过的电流是电动机的工作电流，电流较大。
主电路图要画在电路图的左侧并垂直电源电路。
3)帮助电路一般包括掌握主电路工作状态的掌握电路，显示主电路工作状态的指示电路，供应机床设备局部照明的照明电路等。
它由主令电器的触头、接触器线圈及帮助触头、继电器线图及触头、指示灯和照明灯等组成。
帮助电路通过的电流都较小，一般不超过5A。
画帮助电路时，帮助电路要跨接在两相电源线之间，一般根据掌握电路、指示电路和照明电路的挨次依次垂直画在主电路图的右侧，且电路中与下方电源线相连的耗能元件（如接触器和继电器的线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上方电源线之间。
为读图便利，一般应根据自左至右、自上而下的排列来表示操作的挨次。
(2)电路图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。
读图时，应从触头的常态位置动身。
(3)电路图中，不画各电器元件实际的形状图，而采纳国家统一规定的电气图形符号画出。
(4)电路图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起的作用分画在不同电路中，但它们的动作却是相互关联的，因此必需标注相同的文字符号。
若图中相同的电器较多时，需要在电器文字符号后面加注不同的数字以示区分，如KM1、KM2等。
(5)画电路图时，应尽可能削减线条和避开线条交叉。
对有直接电联系的交叉导线连接点，要用小黑圆点表示；无直线电联系的交叉导线则不画小黑圆点。
电气图的识读方法和步骤
电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。
因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。
如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。
2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。
如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。
3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。
4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说和安装施工要求。
这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。
二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。
2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。
3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。
电气图纸制图规范及电气图纸的识读方法_(三)
电气图纸制图规范及电气图纸的识读方法十六、导线的识别标记及其标注方法：1、导线的识别标记：标在导线或线束两端，必要时标在其全长的可见部位（或标在图线上），以识别导线或线束的标记。
2、主标记：只标记导线或线束的特征，而不考虑其电气功能的标记系统。
主标记分从属标记、独立标记和组合标记三种。
3、从属标记：以导线所连接的端子的标记或线束所连接的设备的标记为依据的导线或线束的标记系统。
从属标记分从属本端标记、从属远端标记、从属两端标记三种。
⑴、从属本端标记：导线或线束终端的标记与其所连接的端子或设备部件的标记系统。
⑵、从属远端标记：导线或线束终端的标记与远端所连接的端子或设备的部件相同的标记系统。
⑶、从属两端标记：导线或线束每一端都标出与本端连接的端子标记与远端连接的疯子的标记或两端设备部件的标记系统。
中断线从属标记示例：4、独立标记：与导线所连接的端子的标记或线束所连接的设备的标记无关的导线或线束的标记系统。
两导线分别标记1和2，与两端的端子标记无关，此种标记方式只用于连续线方式表示的电气接线图中。
5、组合标记：从属标记和独立标记一起使用的标记系统。
从属本端标记和独立标记一起使用的组合标记，两根导线分别标记为A1-1-Ba\A3-2-Bd。
6、补充标记：它一般用作主标记的补充，并且以每一导线或线束的电气功能为依据。
补充标记通常用字母或特定符号表示，为避免混淆，补充标记和主标记用符号将其分开。
基本电气图电气系统图和框图十七、系统图和框图的基本特征与用途：1、系统图和框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及主要特征的一种简图。
2、系统图与框图的共同点：都是用符号或带注释的框来表示。
区别：系统图通常用于表示系统或成套装置，而框图通常用于表示分系统或设备；系统图若标注项目代号，一般为高层代号，框图若标注项目代号，一般为种类代号。
3、电气系统图和框图的作用：⑴、作为进一步编制详细技术文件的依据。
电气图纸制图规范及电气图纸的识读方法
电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。
第一篇共计九个章节介绍。
一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
电路图怎么看

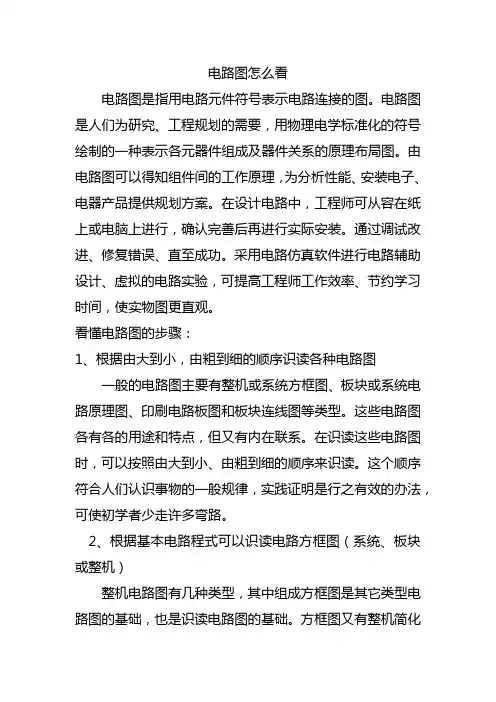

电路图怎么看电路图是指用电路元件符号表示电路连接的图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。
由电路图可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
在设计电路中，工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。
通过调试改进、修复错误、直至成功。
采用电路仿真软件进行电路辅助设计、虚拟的电路实验，可提高工程师工作效率、节约学习时间，使实物图更直观。
看懂电路图的步骤：1、根据由大到小，由粗到细的顺序识读各种电路图一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、根据基本电路程式可以识读电路方框图（系统、板块或整机）整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
根据基本电路程式，可画出电路方框图。
根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。
电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。
实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的变换规律。
绘制方框图的过程是认识电路的实践过程，是分析研究电路的一个实践阶段，可为深入识读实用电路图奠定思想和物质基础。
通用技术电路图的识读
第9课时
二、电路图识读
常用家电电器原理图：
1、自动限温保温电饭煲
煮饭过程：
第9课时
二、电路图识读
常用家电电器原理图：
1、自动限温保温电饭煲
保温过程：
温度达103度，SA—1开关断开，SA－2自动接通
XP1 FU R1 HL1 B EH2 XP2
二、电路图识读
第9课时
常用家电电器原理图：（需理解）
2、家用电风扇
二、电路图识读
第9课时
常用家电电器原理图：（需理解）
3、楼梯灯线路图
部门 / 时间 / 姓名
一、常用元器件符号
第9课时
第9课时
电路图识读
识读方法：找出电路由哪些功能单元构成，并定性分析各功能单元的工作原理。（例：无线充电器）
第9课时
二、电路图识读识读方法：1、找出电路由哪些功能单元构成，并定性分析各功能单元的工作原理。
第9课时
二、电路图识读
1、找出电路由哪些功能单元构成，并定性分析各功能单元的工作原理。
识读方法：
二、电路图识读
第9课时
识读方法：
2、找出该电路的主要信号是什么，然后找出该信号的流向，一般的规范画法是输入信号在左方，输出信号在右边。（例：收音机电路）
二、电路图识读
第9课时
识读方法：
3、找出供电电路（直流电源或交流滤波电源）供电。从供电电源的开始端到给每一个单元电路是如何供电的。（LED灯）
5.1.3 绘制、识读电路图、布置图和接线图的原则_电机与电气控制技术_[共2页]
![5.1.3 绘制、识读电路图、布置图和接线图的原则_电机与电气控制技术_[共2页]](https://img.taocdn.com/s3/m/960aaeae31b765ce050814f7.png)
第5章电动机的基本控制低压电器的种类繁多，按其用途和所控制的对象，可分为低压配电电器和低压控制电器两类；按低压电器的动作方式，可分为自动切换电器和非自动切换电器两类；按低压电器的执行机构，又可分为有触头电器和无触头电器两类，如表5.1所示。
表5.1 低压电器的分类分类方法类别说明及用途按低压电器的用途和所控制的对象分低压配电电器包括低压开关、低压熔断器等，主要用于低压配电系统及动力设备低压控制电器包括接触器、继电器、电磁铁等，主要用于电力拖动及自动控制系统按低压电器的动作方式分自动切换电器依靠电器本身参数的变化或外来信号的作用，自动完成接通或分断等动作的电器，如接触器、继电器等非自动切换电器主要依靠外力（如手控）直接操作来进行切换的电器，如按钮、低压开关等按低压电器的执行机构分有触头电器具有可分离的动触头和静触头，主要利用触头的接触和分离来实现电路的接通和断开控制，如接触器、继电器等无触头电器没有可分离的触头，主要利用半导体元器件的开关效应来实现电路的通断控制，如接近开关、固态继电器等5.1.2 电气图形符号标准我国的电气图形符号标准采用的是国家标准GB/T 4728《电气简图用图形符号》中所规定的图形符号，文字符号标准采用的是GB 7159《电气图形中的文字符号制定规则》中的文字符号。
这些符号是电气工程技术的通用技术语言，常用电器、电动机的图形符号与文字符号见附录A。
国家标准对图形符号的绘制尺寸没有作统一的规定，实际绘图时可按实际情况以使用方便为原则，合理选择尺寸进行绘制，图形符号一般依水平或垂直布置。
5.1.3 绘制、识读电路图、布置图和接线图的原则1．电路图电路图是根据生产机械运动形式对电气控制系统的要求，采用国家统一规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，但不涉及元器件的结构尺寸、材料选用、安装位置和实际配线方法的一种简图。
电气接线图怎么看-电气接线图识读方法和步骤
电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。
3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。
同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。
4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。
（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。
接线图目的是指导我们接线安装、方便日后维护、快速查找故障。
怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。
看懂接线图先得了解接线图的绘制规则和内容。
接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。
所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。
接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。
凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。
在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。
另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。
接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。
学习电路图的方法与技巧有哪些
学习电路图的方法与技巧有哪些学习电路图的方法与技巧有哪些?画电路图首先克服怕难思想，然后要掌握方法。
想了解更多的信息吗，和店铺一起看看吧!下面是店铺分享给大家的学习电路图的方法与技巧的资料，希望大家喜欢!学习电路图的方法与技巧(一)看实物画电路图。
关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
(二)明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
直到合点，然后再画另一条支路[注意导线不得交*，导线必须画到接线柱上(开关，电流表，电压表等)接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。
电气自动化制图、识图知识讲解-PPT
熔断器符号
熔断器是一种广泛应用于低压 电路或者电动机控制电路中的 最简单有效的保护电器。
熔断器的主体是用低熔点的金属丝或者金属薄片制成的熔体，熔 体与绝缘底座或者融管组合而成熔断器总成。
熔断器的熔体材料通常有两种： 一种是由铅锡合金和锌等低熔点、导电性能较差的金属材料制成； 另一种是由银、铜等高熔点、导电性能好的金属制成。
1.定义:图形与其实物相应要素的线性尺寸之比 2.比例有3种:原值、放大、缩小，优选1:1 3.优选比例系列
种类 原值比例 放大比例 缩小比例
优先比例 1:1 2:1 5:1 1:2 1:5
1×10 n :1 1: 2×10 n
2×10 n :1 1:5×10 n
5×10 n :1 1:10 n
注：①n 为正整数； ②有其他允许比例。 4.图纸上各视图比例相同时，在标题栏中注明比例 比例不同时，在比例特殊视图名称的下方注明比例
(a)国家标准规定的标题栏格式
一、制图基本规范
制图作业中标题栏的格式，常采用简化格式
40 888
8
(零件名称)
设计 （姓名） （日期）
制图 （姓名） （日期）
审核 （姓名） （日期）
15
25
18
(单位名称)
140
(b)简化标题栏——零件图用
材料 数量 重量 比例 图号 15
38
一、制图基本规范
4.比例
控制线路图， 它由主电路、 控制电路和照明电路三部分组成。
C620—1型卧式车床电气原理图
四、识读电气图
（1） 阅读主电路。
从主电路看， C620—1型卧式
车床有两台笼型异步电动机， 即主
轴电动机M1和冷却泵电动机M2， 它 们都由接触器KM直接控制起停， 如
教你三步看懂电路图 从零开始学电路基础
教你三步看懂电路图从零开始学电路基础
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的基础学习方法，供参考！
如何三步看懂电路图1、根据由大到小，由粗到细的顺序识读各种电路图 一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、根据基本电路程式可以识读电路方框图（系统、板块或整机）
整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
根据基本电路程式，可画出电路方框图。
根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。
电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。
实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的。
怎样看电子电路图
怎样看电子电路图1.识图要点（1）电路组成电子电路图都是由各种元器件图形符号和文字符号组成的，如电阻、电容、电感、晶体管、集成电路等元器件。
要看懂一个电气设备的电子电路图，首先要了解图中使用了哪些电子元器件，这些元器件的结构、功能、特性是什么。
电路图中用得最多的是晶体管和集成电路，因此要了解晶体管的输入、输出特性以及工作在放大区、截止区和饱和区的条件，集成电路芯片的引脚及功能等。
还应了解一些敏感元件（如热敏元件、湿敏元件、气敏元件、光敏二极管）的功能、特性。
掌握图中所有元器件的工作特性、工作条件为识读电路图提供方便条件。
（2）“先易后难，先局部后整体，逐步深入”原则识图应先从较简单的局部电路分析开始，然后再进行整体电路分析。
在识图过程中要注意综合知识的运用，逐步深入，对基本电路理解得越深，掌握得越牢，就会化难为易，看懂复杂的电路图。
通过反复的训练和实践，取得一定经验，识图能力一定会逐步提高。
下面分别对模拟电子电路和数字电子电路的识图方法进行介绍。
2.电路识图方法（1）图物对照看图在看电子电路图之前，先阅读电气设备说明书，了解该设备的用途、安全注意事项，了解设备中的各开关、旋钮、指示灯、仪表的作用，然后结合实物在电路图中找到其相应的图形符号位置，从而了解它们属于哪一部分电路，功能是什么，有哪些控制作用，这样可大致了解电路的整体情况，为进一步详细、深入看图做好准备。
有的说明书给出框图，通过阅读框图大致了解整个电路由哪些部分组成，各部分之间的相互关系等，这样就可粗略地知道电路的构成、功能和用途。
（2）化整为零，逐级分析电子电路不论有多么复杂，都可以分解成若干个单元电路。
在模拟电路中，一般可分为输入电路、中间电路、输出电路、电源电路、附属电路等几部分。
每一部分又可分解为几个基本的单元电路，而单元电路又是由各种元器件构成。
还可用画框图的方法对整机电路进行分解，将电路按功能分成若干单元电路，找出它们之间的联系，搞清每一单元内的元器件作用，从而弄清楚每一单元电路的功能，进而搞清单元电路之间具有何种关系，从而对整个电路有完整的了解。
电路图的解读与绘制规则
电路图的解读与绘制规则一、什么是电路图电路图是用各种电气符号、带注释的方框、简化的外形表示系统、设备、装置、元器件相互关系的电气图。
二、电路图的功能人们在安装、调试、维修和研究电气设备时，只要拿着一张图纸就可以分析电路，而不必把电路板翻来覆去地察看，看电路图不仅省时而且省力。
同样，设计电路的工作也可以从容地在纸上或计算机(俗称电脑)上进行，大大提高了工作效率。
三、电路图的分类1.强电电路和弱电电路按照工作电压电路可分为强电电路和弱电电路两种。
(1)强电电路强电电路一般指其工作电压超过交流电压36V的电路，如家庭中的电灯、台灯、吸油烟机、电饭锅、电热水器、取暖器、电冰箱、空调器、洗衣机等电器，均为强电电气设备。
(2)弱电电路弱电电路通常被人们称为电子电路，它一般是指供电电压不足36V (交流电压)的电路，如电视机、彩色显示器、音响、电磁炉等电气设备的主板电路，以及电脑控制型电冰箱、空调、洗衣机、小家电的电脑板电路，均为弱电电路。
目前，许多电子产品不仅包括强电电路，还包括弱电电路，比如彩色电视机的开关和显像管消磁电路就属于强电电路，而主板电路就属于弱电电路。
2.电路图按功能分类电路图按功能可分为原理图、方框图、接线图和印制板图等。
(1)原理图原理图就是用来体现电路的工作原理的一种电路图，又被称为“电路原理图或电原理图二这种电路图直接体现了电路的结构和工作原理，主要用于设计、分析电路。
分析电路时，通过识别图纸上所画的各种电路元器件符号以及它们之间的连接方式，就可以了解电路的实际工作情况。
因此，原理图除了详细地表明电路的工作原理外，还可以用来作为采集元器件、制作电路的依据。
(2)方框图方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图.从根本上讲，这是一种特殊的原理图。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路全部的元器件和它们的连接方式，而方框图只是简单地将电路按功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。
教你三步看懂电路图 基本电路图讲解
教你三步看懂电路图基本电路图讲解
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的学习教程，供参考！
教你如何散步简单看懂电路图1、根据由大到小，由粗到细的顺序识读各
种电路图
前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、根据基本电路程式可以识读电路方框图（系统、板块或整机)
前面谈到整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
根据基本电路程式，可画出电路方框图。
根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。
电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。
实际上，看电。
史上最全电气原理图接线图识读方法及画图技巧资料
【史上最全】—电气原理图、接线图识读方法及画图技巧识图方法电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。
本文主要谈电力电气图的识读。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备(主设备)连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。
一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。
1．系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。
2．电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或相序；W、V、U继电器的电流、电压线圈及触点采用相同的文字。
展开式电路图中对每个独立回路，交流按．先交流后直流，由上直流按继电器动作顺序依次排列。
识读展开式电路图时，对照每一回路右侧的文字说明，而下，由左至右逐行识读。
集中式、展开式电路图互相补充、互相对照来识读更易理解。
3．安装接线图安装图中各元件图形、是现场维修中不可缺少的重要资料。
安装接线图是以电路原理为依据绘制而成，位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图幅的分区
图2.2 图幅分区示例
电气原理图一般按电源电路，主电路和辅助电路三部分绘制。
绘制时应遵循以下原则。
（1）电源电路一般画成水平线，如图一所示。对三相交流电源 来说，按相序L1、L2、L3自上而下依次画出，中线N和保护地线 PE依次画在相线之下（需要时画出）；对直流电源来说，其“+” 端画在上边，“-”端画在下边；电源开关水平画出。
上边电源线之间。为读图方便，一般应按照从左至右、自上
而下的排列来表示操作顺序。
对接触器，附图中各栏的含义如下：
左栏 主触点所在图区号 KM 中栏 辅助动合触点所在图区号 右栏 辅助动断触点所在图区号
对继电器，附图中各栏的含义如下：
KA、KT 左栏 动合触点所在图区号 右栏 动断触点所在图区号
图2.1 CW6132型车床电气原理图
图三 辅助电路
（4）电气原理图中，各电器触头位置都按电路未通电或电器未受外
力作用时的常态位置画出。
（5）电气原理图中，不画各电器元件实际的外形图，而采用国家统 一规定的电气图形符号画出。 （6）电气原理图中，同一电器的各元件不按他们的实际位置画在一 起，而是按其在电路中所起的作用分画在不同的电路中，但它们 的动作却是相互关联的，因此，必须标注相同的文字符号。若图 中相同的电器较多时，需要在电器文字符号后面加注不同的数字，
以示区别，如SB1、SB2或KM1、KM2等。
（7）画电气原理图时，应尽可能减少线条和避免线条交叉。对有直 接电联系的交叉导线连接点，要用小黑圆点表示；无直接电联系 的交叉导线，则不画小黑圆点。 （8）电气原理图采用编号法，即对电路中的各个接点用字母或数字 编号。
线路采用字母、数字、符号及其组合标记。 （1）三相交流电源和中性线采用L1、L2、L3、N标记。直流系统的电 源正、负、中间线分别用L+、L-、M标记。保护接地线用PE标记， 接地线用E标记。 （2）连接在电源开关后的三相交流电源主电路分别按U、V、W顺序 标记。分级三相交流电源主电路采用三相文字代号U、V、W前加 阿拉伯数字1、2、3等来标记，如1U、1V、1W及2U、2V、2W等。 （3）各电动机分支电路的各接点标记，采用三相文字代号后面加数 字下角来表示，数字中的个位数表示电动机的代号，十位数表示该 支路各接点的代号，从上到下按数字大小顺序标记。如U11表示电 动机M1第一相的第一个接点代号，U21为第一相第二个接点代号， 依次类推。电动机绕组首端分别用U、V、W标记，尾端分别为U′、 V′、W′标记，双绕组的中点用U〞、V〞、W〞标记。 （4）控制电路采用阿拉伯数字编号，一般由三位或三位以上的数字 组成。标记方法按“等电位”原则进行。在垂直绘制的电路中，标 号顺序一般由上而下编号，凡是被线圈、绕组、触点或电阻、电容 元件所隔断的线段，都应标以不同的线路标记。
三、绘制电气布置图的原则 电气布置图时根据电器元件在控制板上的实际安装位
置，采用简化的外形符号（如正方形、矩形和圆形等）而
绘制的一种简图，如图四所示。它不表达各电器的具体结 构、作用、接线情况和工作原理，主要用于表示电器元件 的布置和安装。图中各电器的文字符号必须与电路图和接 线图的标注相一致。
图四 控制电路布置图
触头、指示灯、照明灯、控制变压器等电气元件组成，如图 三所示，辅助电路通过的电流都较小，一般不超过5A。 画辅助电气原理图时，辅助电路要跨接在两根电源线之 间，一般按照控制电路、指示电路和照明电路顺序依次垂直 画在主电气原理图的右侧，且电路中与下边电源线相连的耗 能元件（如接触器和继电器的线圈、指示灯和照明灯等）通 常画在电气原理图的下方，而电器的触头要画在耗能元件与
四、绘制、识读电气接线图的原则
电气接线图是根据电气设备和电器元件的实际位置
和安装情况绘制的，只用来表示电气设备和电器元件的 位置、配线方式和接线方式，而不明显表示电气动作原 理，如图五所示。电气接线图主要用于安装接线、电路 的检查、维修和故障处理。
图五 控制电路接线图
电气控制电路图的绘制、识读与电气控制电路的连接
在生产实践中，大部分生产设备的动力来源于电动机。
电动机控制电路由各种电气元件按一定要求连接而成，有 的比较简单，有的相当复杂，但任何复杂的控制电路总是 由一些基本控制电路有机组合起来，从而实现对某种设备 的电气自动化控制。为了表示电气控制线路的组成、工作 原理及安装、调试、维修等技术要求，需要用统一的工程 语言即用工程图的形式来表示，这种图就是电气控制系统 图。 电气控制系统图由电气原理图、电气元件布置图、电气安 装接线图组成。实际中，这三种图并不是孤立的，而是要 结合起来使用。
一、绘制、识读电气原理图的原则
电气原理图是根据电气控制线路的工作原理，采用国家统一规定的电
气图形符号和文字符号绘制而成，具Байду номын сангаас结构简单、层次分明、便于研究和
分析线路工作原理的特征。在电气原理图中只包括所有电气元件的导电部 件和接线端点之间的相互联系，并不按照电气元件的实际位置来绘制，也 不反应电气元件的大小。电气原理图能充分表达电气设备和电器的用途、 作用和工作原理，是电气控制电路安装、调试与维修的理论依据。 电气原理图主要由主电路、控制电路和辅助电路三个部分组成。主电 路指从电源到电动机绕组的大电流通过路径，完成对主控对象（一般是电 动机）的控制，主要由主控对象和各种控制器件的主触点完成；控制电路 一般工作电流小，由各控制器件的辅助触点和线圈组成，主要实现对主电 路中各控制器件主触点的控制；辅助电路根据需要选用，主要包括照明电 路、信号电路和保护电路等。
图一 电源电路
（2）主电路由主 熔断器、接触 器的主触头、 热继电器的热 元件以及电动 机等组成，如 图二所示。主 电路画在电气 原理图的左侧 并垂直电源电 路。主电路通 过电流是电动 机的工作电流， 因此电流比较 大。
图二 主回路
（3）辅助电路包括控制电路、照明电路、信号电路及保护
电路等。它由按钮、接触器线圈及辅助触头、继电器线圈及
