最新定位误差计算解析
定位误差的分析与计算
定位误差的分析与计算一、定位误差的概念和原因定位误差是指定位系统测量结果与真实位置之间的差异或偏差。
在现代生活中，定位系统广泛应用于导航系统、无人驾驶、无人飞行器等领域，而定位误差对于系统的准确性和可靠性至关重要。
1.信号传播误差：这是由于信号在传播过程中受到大气中的影响，如电离层、大气湿度等所产生的误差。
这种误差对于GPS系统尤为明显，导致多径效应、钟差误差等。
2.接收机误差：接收机的硬件和软件系统可能存在不同程度的误差。
硬件方面，接收机的时钟精度、天线阻抗匹配等问题都可能导致定位误差。
软件方面，接收机的算法、数据处理等也可能引入误差。
3.观测误差：观测误差是指由于测量设备的精度或不完善性所导致的误差。
例如，测量设备的精度限制了对信号强度、TOA（Time of Arrival）等参数的准确测量。
4.环境因素：环境因素也是定位误差产生的原因之一、比如，建筑物、树木、走廊等物体会对信号传播产生阻碍和衍射，从而影响接收机的测量结果。
5.多径效应：多径效应是指信号传播过程中，信号除了直射到达接收机外，还经历了反射，导致信号的多个传播路径同时到达接收机。
多径效应会产生明显的信号干扰和测量误差。
二、定位误差的计算方法1.位置误差计算：位置误差是指实际测量位置与真实位置之间的距离差异。
一种常见的计算方法是通过比较GPS测量点与参考点之间的差异来计算位置误差。
通过收集多个测量点的数据，可以使用最小二乘法进行曲线拟合，从而计算出测量点与真实位置之间的距离差异。
2.时间误差计算：时间误差是指实际测量时间与真实时间之间的差异。
在GPS系统中，时间误差主要由于卫星钟的钟差所引起。
通过GPS接收机接收到的卫星信号的时间戳和GPS接收机内部的时间戳之间的差异，可以计算出时间误差。
4.误差修正算法：为了减小定位误差，可以使用一些误差修正算法来对测量结果进行修正。
一种常见的方法是差分GPS技术，通过使用两个或多个接收机接收同一卫星信号，对测量结果进行差分处理，从而减小定位误差。
定位误差分析
（3）定位误差的计算由于定位误差ΔD是由基准不重合误差和基准位移误差组合而成的，因此在计算定位误差时，先分别算出Δ B和ΔY ，然后将两者组合而得ΔD。
组合时可有如下情况。
1)Δ Y ≠ 0，Δ B=O时Δ D= Δ B (4.8)2)ΔY =O，Δ B ≠ O时Δ D= Δ Y (4.9)3)Δ Y ≠ 0, Δ B ≠ O时如果工序基准不在定位基面上Δ D=Δ y + Δ B (4.10)如果工序基准在定位基面上Δ D=Δ y ±Δ B (4.11)“ + ” ，“—” 的判别方法为:①设定位基准是理想状态，当定位基面上尺寸由最大实体尺寸变为最小实体尺寸 (或由小变大)时，判断工序基准相对于定位基准的变动方向。
②② 设工序基准是理想状态，当定位基面上尺寸由最大实体尺寸变为最小实体尺寸 (或由小变大)时，判断定位基准相对其规定位置的变动方向。
③③ 若两者变动方向相同即取“ + ” ，两者变动方向相反即取“—”。
－、定位误差及其组成图9-21a图9-21 工件在V 形块上的定位误差分析工序基准和定位基准不重合而引起的基准不重合误差，以表示由于定位基准和定位元件本身的制造不准确而引起的定位基准位移误差，以表示。
定位误差是这两部分的矢量和。
二、定位误差分析计算（一）工件以外圆在v形块上定位时定位误差计算如图9-16a所示的铣键槽工序，工件在v 形块上定位，定位基准为圆柱轴心线。
如果忽略v形块的制造误差，则定位基准在垂直方向上的基准位移误差（9-3）对于9-16中的三种尺寸标注，下面分别计算其定位误差。
当尺寸标注为B1时，工序基准和定位基准重合，故基准不重合误差ΔB=0。
所以B1尺寸的定位误差为（9-4）当尺寸标注为B2时，工序基准为上母线。
此时存在基准不重合误差所以△D应为△B与Δy的矢量和。
由于当工件轴径由最大变到最小时，和Δy都是向下变化的，所以，它们的矢量和应是相加。
故（9-5）当尺寸标注为B3时，工序基准为下母线。
定位误差的分析计算
2021/9/18
目录 下一节
2021/9/18
2)当d≠D时(称定位付不准确，因设计、制造原 因产生)，O2与O1不重合：
工件向下产生最大平移，即O2相对O1在加工尺寸 方向上向下产生的最大变化量：1/2(Dmax－dmin)， 也影响H1产生误差。
2021/9/18
基准位移误差(△db)： 因定位付不准确(原因)，用调整法加工一批工
2021/9/18
Hale Waihona Puke O1 轴心；O2 孔心；D 孔min直径；△D 孔公差； d 轴max直径；△d 轴公差；
R 、△R工件外圆半径、公差
2021/9/18
图2.39 定位误差产生分析
图2.40(a) H１定位误差产生分析
※A是工序基准上极位点、A2是工序基准下极位点
2021/9/18
分析：本工序加工要求有：H或H1或H2或H3。 ①对H1：为上下方向，定位基准是O2，工序基准 是A。
件时(条件)，引起定位基准在加工尺寸方向上相对 产生的最大变化量(结果)，称为基准位移误差。
※△db为定位基准相对定位基准的max变化量
上述△jb、△db均影响H1，把综合影响称定位 误差△dw。
由图2.39a)知： △dw=△jb+△db。
2021/9/18
• 定位误差(△dw)： • 因工序基准与定位基准不重合和定位付不准
⑴当△jb与△db无共同变量因素时，称其 “独立”，合成 “+” ；
⑵ 当△jb与△db有共同变量因素时，称其 “相关”（ 当工序基准在定位基面上时，一定 “相关”）；
合成同‘－’ 异 ‘+’ ：在工序尺寸方向上， 工件的工序基准与工件与定位元件的定位接触 点位于工件定位基准同侧时，合成‘－’，异 侧时，合成‘+’。
定位误差计算
• 4）计算出的定位误差数值是指加工一批工件时某加工精度参 数可能产生的最大误差范围（加工精度参数最大值与最小值 之间的变动量）。它是个界限范围，而不是某一个工件定位 误差的具体值。 • 5）一批工件的工序基准（设计基准）相对定位基准、定位基 准相对对刀基准产生最大位置变动量是产生定位误差的原因， 而不一定就是定位误差的数值。
关键：找出同一批工件的工序基准在工序尺寸方向上可能的最大位移变动量
方法1—合成法：
先分别求出基准位移误差和基准不重 合误差，再求出其在加工尺寸方向上的矢 量合，即Δdw ＝Δjb ＋Δjw
•当 Δjb 和Δjw 由两个互不相关的变量引起时，用“+”；
•当Δjb 和Δjw 是同一变量引起时，要判断两者对Δdw 的影
响是否同向，方向相同时“+”，方向相反时“－”。
分析计算定位误差时应注意的问题：
• 1）定位误差是指工件某工序中某加工精度参数的定位误差。 它是该加工精度参数（尺寸、位置）的加工误差的一部分。 • 2）某工序的定位方案对本工序的多个不同加工精度参数产生 不同的定位误差，应分别逐一计算。 • 3）分析计算定位误差的前提是用夹具装夹加工一批工件，用 调整法保证加工要求。
定位误差计算实例
1. L1
Δdw= Δjw
2. L2
L2 的定位误差为两者的合成。两者都是由外圆直径的变化同时引 起的,所以要判断两者的方向特点。
要判断两者的方向特点。
当外圆直径从大到小时，工序基准M相对定位基准O是向O 方向即向下偏移的。 当放入V形块中后，当外圆直径由大变小时，定位基准相对 与理论也是向下偏移的。 综合起来两者合成方向相同。
dw T (d ) T (d ) jw jb 2 sin 2 2
最新定位误差计算解析

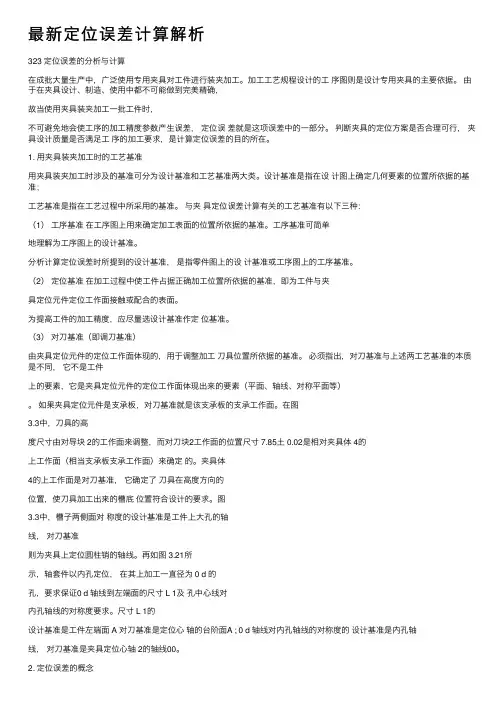

最新定位误差计算解析323 定位误差的分析与计算在成批⼤量⽣产中，⼴泛使⽤专⽤夹具对⼯件进⾏装夹加⼯。
加⼯⼯艺规程设计的⼯序图则是设计专⽤夹具的主要依据。
由于在夹具设计、制造、使⽤中都不可能做到完美精确，故当使⽤夹具装夹加⼯⼀批⼯件时，不可避免地会使⼯序的加⼯精度参数产⽣误差，定位误差就是这项误差中的⼀部分。
判断夹具的定位⽅案是否合理可⾏，夹具设计质量是否满⾜⼯序的加⼯要求，是计算定位误差的⽬的所在。
1. ⽤夹具装夹加⼯时的⼯艺基准⽤夹具装夹加⼯时涉及的基准可分为设计基准和⼯艺基准两⼤类。
设计基准是指在设计图上确定⼏何要素的位置所依据的基准；⼯艺基准是指在⼯艺过程中所采⽤的基准。
与夹具定位误差计算有关的⼯艺基准有以下三种：（1）⼯序基准在⼯序图上⽤来确定加⼯表⾯的位置所依据的基准。
⼯序基准可简单地理解为⼯序图上的设计基准。
分析计算定位误差时所提到的设计基准，是指零件图上的设计基准或⼯序图上的⼯序基准。
（2）定位基准在加⼯过程中使⼯件占据正确加⼯位置所依据的基准，即为⼯件与夹具定位元件定位⼯作⾯接触或配合的表⾯。
为提⾼⼯件的加⼯精度，应尽量选设计基准作定位基准。
（3）对⼑基准（即调⼑基准）由夹具定位元件的定位⼯作⾯体现的，⽤于调整加⼯⼑具位置所依据的基准。
必须指出，对⼑基准与上述两⼯艺基准的本质是不同，它不是⼯件上的要素，它是夹具定位元件的定位⼯作⾯体现出来的要素（平⾯、轴线、对称平⾯等）。
如果夹具定位元件是⽀承板，对⼑基准就是该⽀承板的⽀承⼯作⾯。
在图3.3中，⼑具的⾼度尺⼨由对导块 2的⼯作⾯来调整，⽽对⼑块2⼯作⾯的位置尺⼨ 7.85⼟ 0.02是相对夹具体 4的上⼯作⾯（相当⽀承板⽀承⼯作⾯）来确定的。
夹具体4的上⼯作⾯是对⼑基准，它确定了⼑具在⾼度⽅向的位置，使⼑具加⼯出来的槽底位置符合设计的要求。
图3.3中，槽⼦两侧⾯对称度的设计基准是⼯件上⼤孔的轴线，对⼑基准则为夹具上定位圆柱销的轴线。
定位误差的计算
差 范围±ΔH内波动），因而也就产生了定位误差（εA ）。
定位误差大小计算
（1） 画出被加工零件定位时的两个极限尺寸的位置 （2） 从图形中的几何关系，找出零件图上被加工尺寸方向上
• ① ∆jb≠0， ∆jw=0 时， ∆dw=∆jb； • ② ∆jb=0， ∆jw≠0时， ∆dw=∆jw； • ③ ∆jb≠0，∆jw≠0时： 如果工序基准不在定位基准面上（工序基准与定位基面
是两个独立的表面），即∆jb 与∆jw无关联时， ∆dw=∆jb+∆jw； 如果工序基准在定位基准面上，即∆jb 与∆jw有关联时， ∆dw=∆jb±∆jw。
总结
二、定位误差的计算
1、定位误差计算的方法
工件定位误差的实质是工件上被加工表面的工序基准相对 于定位元件工作表面在加工尺寸方向上的最大变动量，因此， 计算定位误差时， 首先要找出工序尺寸的工序基准； 然后求其在工序尺寸方向上的最大变动量。
极限法
定位误差计算的方法
合成法
微分法
1）极限法
2
2
O E
A
(a)
用微小增量代替微分，并将尺寸误差视为微小增量， 且考虑到尺寸误差可正可负，各项误差应取绝对值，故定 位误差为：
dh
1
d cosa
Td
2 Ta
2sina
4sin2(a )
2
2
若使用同一夹具进行加工，则Ta＝0
所以
H1
Td a
2 si n
2
同理：
CA
OA OC
定位误差分析与计算 (自动保存的)
定位误差分析与计算一、基本概念定位误差分析是针对某一个工序的工序尺寸而言的，只要该工序尺寸不因定位而产生误差，那么就认为该工序尺寸的定位误差是零。
至于该工序尺寸在加工过程中产生的误差，则不属于定位误差的研究范畴。
所以，不应将定位误差与加工过程误差以及其它误差混为一谈。
1．定位误差△D(△dw)：工件在夹具上(或机床上)定位不准确而引起的加工误差称之为定位误差。
其大小等于按调整法加工一批工件而定位时工序尺寸的最大变动量。
定位误差来源于两个方面：基准不重合误差和基准位移误差。
2．基准不重合误差△B(△jb)：因工序基准与定位基准不重合(原因)，用调整法加工一批工件时(条件)，引起工序基准相对定位基准在工序尺寸方向上的最大变动量 (结果)，称为基准不重合误差。
若把工序基准与定位基准之间的联系尺寸（基本尺寸）称之为“定位尺寸”，则△B就是定位尺寸的公差在工序尺寸方向上的投影（或者说定位尺寸的最大变动量在工序尺寸方向上的投影）。
注意：基准不重合误差中的工序基准和定位基准都是针对工件而言的，与定位元件无关；3．基准位移误差△Y(△db)：因定位副制造不准确(原因)，用调整法加工一批工件时(条件)，引起工序基准在工序尺寸方向上的最大变动量(结果)，称为基准位移误差。
（或者说工序基准位置的最大变动量在工序尺寸方向上的投影）。
基准位移误差可以划分为两类：工件定位表面制造不准确引起的基准位移误差和夹具定位元件表面制造不准确引起的基准位移误差。
注意：在基准位移误差计算中，工序基准的变动是因为定位基准的变动而引起的。
所以有学者认为：基准位移误差是指定位基准在工序尺寸方向上的最大变动量。
二、工件以平面定位——支承钉或支承板工件以平面定位铣台阶面(如图(a)所示)，试分析和计算工序尺寸20±0.15的定位误差，并判断这一方案是否可行。
如果变换定位方式(如图(b)所示)，工序尺寸20±0.15的定位误差是否有变化？工件以平面时，由于定位副容易制造得准确，可以认为基准位移误差ΔY=0,故只考虑基准不重合误差ΔB即可。
第三节定位误差的分析与计算
位置（A) 2L工tg工 角度（A) tg工
2、一面二孔定位 工件底面为第一基准，两孔O1、O2为第二、第三基准
2、一面二孔定位 第一定位基准：底面 没有基准位置误差 两孔O1、O2为第 二、第三基准， 由于制造及装配 误差， 定位基准 O1、O2存在位置 误差。
TD Td1 2
+ Td 2
30H 7 30
第三节 定位误差的分析 与计算
一、定位误差及其计算方法
（一）定位误差的概念及其产生的原因
例：如图所示，要在套 筒上钻一通孔，保证尺 寸H-TH0.
根据六点定位原理，用 套筒端面和内圆表面定 位消除五个自由度，使 工件获得正确位置； 定位元件：带支承垫圈 的定位销； 定位基准： 工序基准：
虽然套筒已在夹具中的 位置确定了，但由于工 件的内孔、外圆及定位 销的直径不可能制造得 绝对准确，工件内孔与 定位销之间存在间隙， 所以工件的内孔中心线 和外圆下母线均在一定 范围内变动，加工后的 一批工件的工序尺寸也 不同。造成在工序尺寸 上的加工误差。
例2、P51
存在基准不重合误差，忽略第二基准B面位置变动
定位（L） 位置（AB）+ 不重（O ）cos -） （
1
定位（L）=L L=O1O2 O1O2
2 （ 0+o1o1 cos -）= TL1 TL2 cos -） （ 2
定位（H 2) 位置（O) 不重（D）
o1o2 Td / 2 Td / 2sin 2 Td / 2
Td 2 1 ( sin 1)
2
（四）圆锥表面定位时的定位误差
工件定位基准的位置误差为0，但在轴线方向的尺寸产生 定位误差
定位误差的概念及计算
概念及计算n在轴上铣键槽，保证槽底至轴心的距离H 。
采用V形块定位，键槽铣刀按规定尺寸H 调整好位置。
n 实际加工时，由于工件直径存在公差，会使轴心位置发生变化。
此变化量（即加工误差）是由于工件的定位而引起的，故称为定位误差，是夹具误差的一部分。
定位误差HO A O 1O 2ΔD1) 定位误差的定义一批工件逐个在夹具上定位时，由于工件及定位元件存在公差,使各个工件在夹具上所占据的位置不可能完全一致，以致使加工后各工件的加工尺寸存在误差，这种因工件定位而产生的工序基准在工序尺寸上的最大变动量，称为定位误差，用 D 表示。
2) 定位误差产生的原因n定位基准与设计基准不重合，基准不重合误差∆B；n定位副制造误差而引起定位基准的位移，基准位移误差∆Y 。
定位误差发生在按调整法加工一批工件时，如果逐个按试切法加工不存在定位误差。
（1）基准不重合误差∆B当定位基准与设计基准（工序基准）不重合时便产生基准不重合误差，其大小等于定位基准与工序基准之间尺寸的公差在加工尺寸方向上的投影，用∆B 表示。
ΔB=Amax-Amin=Smax-Smin=δs 当定位基准的变动方向与加工方向不一致,存在一个夹角α时 ΔB=δsCOSα基准不重合误差 B （a）在工件上铣缺口的工序简图（b）加工示意图（2）基准位移误差∆Y工件在夹具中定位时，由于工件定位基面与夹具上定位元件限位基面的制造公差和最小配合间隙的影响，使定位基准在加工方向上产生位移，从而使各个工件的位置不一致，给加工尺寸造成的误差称为基准位移误差，用∆Y表示。
基准位移误差2. 定位误差的常用计算方法 定位误差由基准不重合误差与基准位移误差两项组合而成。
计算时，先分别算出∆B和∆Y，然后将两者组合而成∆D。
组合方法为： 如果工序基准不在定位基面上：∆D=∆Y+∆B如果工序基准在定位基面上：∆D=∆Y±∆B定位基准与工序基准的变动方向相同取“+”号，相反取“-”号。
定位误差的计算

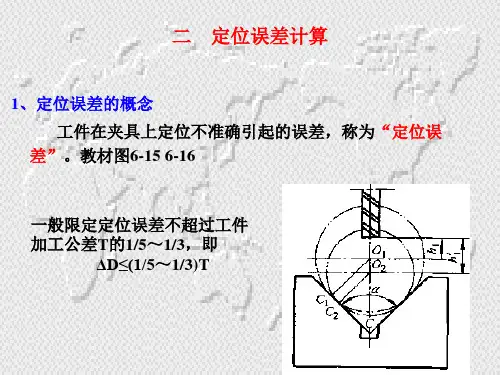

定位误差的计算
定位误差是指测量结果与实际位置之间的差异。
在定位技术中，由于信号传输和接收的影响等原因，定位误差是不可避免的。
因此，准确计算定位误差对于评估定位系统的性能至关重要。
定位误差的计算通常需要考虑测量过程中的各种误差因素，包括仪器误差、信号传输误差、环境因素等。
定位误差的计算方法一般分为两种：绝对误差和相对误差。
绝对误差是指测量结果与真实位置之间的差值，通常用公式计算：绝对误差= 测量值-真实值。
例如，在GPS定位中，测量结果可能与实际位置相差10米，这时候绝对误差就是10米。
相对误差是指定位误差与测量结果的比率，通常用百分比表示。
相对误差越小，表示定位精度越高。
相对误差的计算公式为：相对误差= 定位误差/ 测量结果。
例如，在GPS定位中，如果测量结果为100米，实际位置与测量结果相差10米，那么相对误差就是10%（10/100）。
在实际应用中，定位误差的计算通常需要考虑多个因素，如定位系统的精度、环境因素、使用方法等。
因此，对于定位误差的计算需要根据具体情况进行分析和处理，以保证结果的准确性和可靠性。
定位误差的分析与计算_new
合成时，若设计基准不在定位基面上（设计基准 与定位基面为两个独立的表面），即基准不重合误 差与基准位移误差无相关公共变量。
△定＝△基＋△不 合成时，若设计基准在定位基面上，即基准不重 合误差与基准位移误差有相关的公共变量。
△定＝△基±△不
18
+ - 确定方法：
定位基面与限位基面接触，定位基面直径由小变 大（或由大变小），分析定位基准变动方向。
夹具中的定位误差和夹紧误差，（3）机床调整误 差，（4）工艺系统的弹性变形和热变形误差，（5） 机床和刀具的制造误差及磨损误差等 。2为了方便分析来自位误差，常将△总化作三个部分：
定位误差△定 安装、调整误差△安-调:包括夹具在机床上的装夹误
差、机床调整误差、夹紧误差以及机床和刀具的制 造误差等。
加工过程误差△过：包括工艺系统的弹性变形和热变
d
△不 =
2
因定位基准与设计基准变动方向相反
则△定＝△基＋△不
d 2
1
sin
1
2
或通过极限位置法△定= bB = bO2+O2O1-BO1
25
通过以上计算，可得出如下结论: ⑴即定位误差随工件误差的增大而增大; ⑵与V形块夹角有关，随α增大而减小，但定位
稳定性变差，故一般取α=90゜; ⑶∆定与工序尺寸标注方式有关，
（2-14）
39
基准不重合误差△不 = 2 △H
8
工序二改进方案使基准重合了(△不 =0)。这种方案虽然提高了定 位精度，但夹具结构复杂，工件安装不便，并使加工稳定性 和可靠性变差，因而有可能产生更大的加工误差。
从多方面考虑，在满足加工要求的前提下，基准不重合的定
定位误差的计算方法解析
定位误差的计算方法：（1）合成法为基准不重合误差和基准位移误差之和； （2）极限位置法工序基准相对于刀具（机床）的两个极限位置间的距离就是定位误差； （3）微分法先用几何方法找出工序基准到定位元件上某一固定点的距离，然后对其全微分，用微小增量代替微分，将尺寸误差视为微小增量代入，就可以得到某一加工尺寸的定位误差。
注：基准不重合误差和基准位移误差它们在工序尺寸方向上的投影之和即为定位误差。
例如：用V 型块定位铣键槽，键槽尺寸标注是轴的中心到键槽底面的尺寸H 。
T D 为工件定位外圆的公差；α为V 型块夹角。
1. 工序基准为圆柱体的中心线。
表示一批工件依次放到V 型块上定位时所处的两个极端位置情形，当工件外圆直径尺寸为极大和极小时，其工件外圆中心线分别出于点O '和点O ''。
因此工序基准的最大位置变动量O O '''，便是对加工尺寸H 1所产生的定位误差： 故得：OE O E H H O O 11DH1''-'='-''='''=ε O A E Rt 1''∆中： max 1D 21A O ='' 2sin A O O E 1α''='O A E Rt 1''''∆中：min 1D 21A O ='''' 2sin A O O E 1α''''=''2sin 2T 2sin 2T 2sin A O A O O E O E D D11DH1α=α=α''''-''=''-'=ε2. 工序基准为圆柱体的下母线：工件加工表面以下母线C 为其工序基准时，工序基准的极限位置变动量C C '''就是加工尺寸H2所产生的定位误差。
定位误差分析与计算(一)
定位误差分析与计算（一）在机械加工过程中，使用夹具的目的是为保证工件的加工精度。
那么，在设计定位方案时，工件除了正确地选择定位基准和定位元件之外，还应使选择的定位方式必须能满足工件加工精度要求。
因此，需要对定位方式所产生的定位误差进行定量地分析与计算，以确定所选择的定位方式是否合理。
1 定位误差产生的原因和计算造成定位误差ΔD的原因可分为性质不同的两个部分：一是由于基准不重合而产生的误差，称为基准不重合误差Δ B；二是由于定位副制造误差，而引起定位基准的位移，称为基准位移误差Δ Y。
当定位误差Δ D≤1／3δK（δK为本工序要求保证的工序尺寸的公差）时，一般认为选定的定位方式可行。
(1) 基准不重合误差的计算由于定位基准与工序基准不重合而造成的工序基准对于定位基准在工序尺寸方向上的最大可能变化量，称为基准不重合误差，以ΔB表示。
如图4.36所示的零件简图，在工件上铣一通槽，要求保证的工序尺寸为A、B、C，为保证B尺寸，工件用以K1面或以K2面来定位，都可以限制工件在B尺寸方向上的移动自由度。
但两种定位方式的定位精度是不一样的。
由于加工过程中，是采用夹具上定位件的定位表面为基准来对刀的。
当以K1面为定位基准时，如图 4.37（a）所示B就为确定刀具与夹具相互位置的对刀尺寸，在一批工件的加工过程中 B的位置是不变的。
当以K2面为定位基准时，如图4.37（b）所示B′为确定刀具与夹具相互位置的对刀尺寸,由于工序基准是K1面，与K2面不重合。
当一批工件逐个在夹具上定位时，受尺寸L±Δl的影响，工序基准K1面的位置是变动的，K1的变动影响工序尺寸B的大小，给B造成误差。
由图 4.37(a)可知ΔB=0由图 4.37(b)可知ΔB=Lmax-Lmin=2Δl （4.1）当工序基准的变动方向与工序尺寸方向有一夹角时，基准不重合误差等于定位基准与工序基准间距离尺寸公差在工序尺寸方向上的投影，即Δ B= (Smax-Smin)cos ββ是基准不重合误差变化方向与工序尺寸方向上夹角（ 2）基准位移误差和计算由于定位副的制造误差而造成定位基准对其规定位置的最大可能变动位移，称为基准位移误差，用ΔY 来表示。
