汽车制动系统动力学模型分析
制动系统的优化设计与仿真分析
制动系统的优化设计与仿真分析随着汽车工业的发展，制动系统的设计和制造技术也在不断进步。
制动系统是汽车行驶过程中最关键的安全系统之一，能够在紧急情况下尽快将车辆停止，保障车辆和行人的安全。
因此，制动系统的优化设计和仿真分析对于汽车行业至关重要。
一、制动系统的构成制动系统主要由制动器、制动盘/鼓、制动液、制动管路、制动泵等几个部分组成。
其中，制动器可以分为基本制动器和辅助制动器两类。
基本制动器主要包括气压制动器、液压制动器和机械制动器等。
其工作原理是通过施加制动力使车轮停止旋转，从而阻止汽车运动。
辅助制动器则是指制动制动器处理无法满足制动要求时所使用的辅助装置。
主要包括泊车制动器和驻车制动器等。
制动盘/鼓是制动系统主要能量转换的地方，它将制动液通过制动器送到刹车片与制动盘接触的位置，转化为制动力。
制动管路是用于传输制动液的管道，而制动泵则是产生并提供制动液压力的终端设备。
二、制动系统的优化设计在实际的汽车制动系统应用中，制动系统需要满足多种复杂的要求。
如何实现较好的制动性能和较低的成本是设计者需要解决的首要问题。
因此，下面分别从黏着力、稳定性和制动力三个方面探讨制动系统的优化设计。
1.黏着力在制动系统中，刹车片和制动盘必须要有良好的黏着力才能实现高效的制动效果。
所谓黏着力，指的是刹车片表面和制动器内壁之间的摩擦力，它决定了汽车能够在多大范围内停止。
优化黏着力的方法主要有以下几个方面：（1）选择合适的材料。
选择合适的刹车片材料可以改善制动器与制动盘之间的黏着力，从而提高制动性能。
目前主流的刹车片材料有金属、有机和陶瓷等，不同材料的优缺点也不同。
（2）改善制动盘表面。
制动盘表面会因为使用而损耗，会影响刹车片与制动盘之间的黏着力。
对制动盘进行适当的处理或涂层处理可以改善黏着性能。
（3）优化刹车片结构。
刹车片的厚度和面积也会影响制动性能。
适当增加刹车片的面积或者采用具有弹性可调的刹车片结构可以增强黏着性能。
整车动力学模型的建立与优化方法研究
整车动力学模型的建立与优化方法研究整车动力学模型是指通过对汽车整体结构、动力系统、传动系统等各个部分进行建模和仿真，来分析和优化整车性能的一种方法。
建立和优化整车动力学模型对于提高汽车性能、降低燃料消耗和减少排放具有重要意义。
本文将从动力学模型的建立和优化方法两个方面进行探讨。
首先，动力学模型的建立是整车设计和优化的基础。
建立整车动力学模型需要考虑到车辆在不同工况下的运动学和动力学特性。
其中，运动学特性包括车辆的加速度、速度和位移等；动力学特性则包括车辆的加速度、力和扭矩等。
为了准确地描述车辆在运动中的行为，需要综合考虑车辆的转向、制动、加速等各种因素。
在建立整车动力学模型时，可以采用多种方法。
一种常用的方法是基于物理原理的建模方法。
这种方法利用牛顿力学和运动学等基本原理，通过建立汽车动力学方程和约束方程来描述车辆的运动状态。
另一种方法是基于试验数据的建模方法。
这种方法通过对车辆在实际行驶中的数据进行采集和分析，然后利用数学模型对数据进行处理，得到模型参数。
这两种方法可以结合使用，通过不断调整模型参数，逐步优化整车动力学模型的准确性和可靠性。
其次，优化整车动力学模型是提高汽车性能的关键。
在优化整车动力学模型时，需要考虑各种约束条件和目标函数。
约束条件包括车辆的动力系统、传动系统和悬挂系统等各个部分的性能指标。
目标函数则包括提高车辆的操控性、减少能量消耗和降低排放等方面的指标。
通过调整不同参数，可以改变整车的性能和特性，进而实现优化目标。
为了有效地优化整车动力学模型，可以采用多种方法。
一种是基于多目标优化的方法。
这种方法通过设置多个相互独立的优化目标，将整车动力学模型转化为一个多维优化问题。
然后利用多目标优化算法对模型进行求解，得到一组最优解。
另一种方法是基于遗传算法的方法。
这种方法通过模拟生物进化过程，不断优化整车动力学模型的参数，以获得最佳的性能表现。
此外，还可以利用仿真软件进行优化，利用虚拟试验来评估和优化整车性能。
基于MATLAB的汽车ABS制动过程仿真
基于MATLAB的汽车ABS制动过程仿真ABS（Anti-lock Braking System，防抱死制动系统）是现代汽车上保证行车安全的重要制动系统之一。
ABS制动系统可以避免在制动时车轮抱死，从而提高了制动效果和稳定性。
为了深入理解ABS制动系统的工作原理和性能，本文将基于MATLAB软件进行汽车ABS制动过程的仿真。
一、建立模型和假设为了实现ABS制动过程的仿真，需要建立一个基于MATLAB 的系统模型。
该系统模型需要考虑以下几个方面：1. 汽车的运动方程。
2. 轮胎与地面的接触力，即摩擦力。
3. 制动器与车轮的接触力。
4. ABS控制器的控制策略。
在仿真过程中，假设车辆在制动前以一定的速度匀速行驶，制动时四个车轮的制动和抱死状态是相同的。
二、模型搭建在MATLAB界面中，首先利用simulink模块搭建模型。
模型如下：模型中包含了车辆运动方程、轮胎地面接触力、制动器与车轮接触力等模块。
其中，运动方程模块利用F=ma公式进行建模，轮胎地面接触力模块利用摩擦力系数进行计算，制动器与车轮接触力模块利用摩擦力系数和制动器力矩进行计算。
在模型中，还有制动器控制器模块，负责制动器的控制与调节。
制动器控制器可以采用PID算法或滑模控制算法来控制制动器的开闭和力矩大小。
三、仿真过程在进行仿真过程中，需要确定以下参数：1. 初始车速度v0=80km/h。
2. 初始刹车踏板角度θ=0。
3. 制动器摩擦力系数μs=0.7。
4. 刹车片初期转动半径r=0.05m。
在进行仿真操作前，应先在程序中设定好各参数，再设定仿真时间和仿真步长。
由于ABS制动过程会使用到控制器，因此应首先进行控制器的设计和仿真。
在此，控制器的设计采用滑模控制器，其仿真结果如下：控制器的仿真结果显示，在刹车操作开始10s后，滑模控制器调节出的制动器力矩逐渐增加并稳定于85N·m左右。
随着控制器的调节，车轮抱死现象得以解决、保持ABS制动状态下使车辆具备更好的稳定性和制动效果。

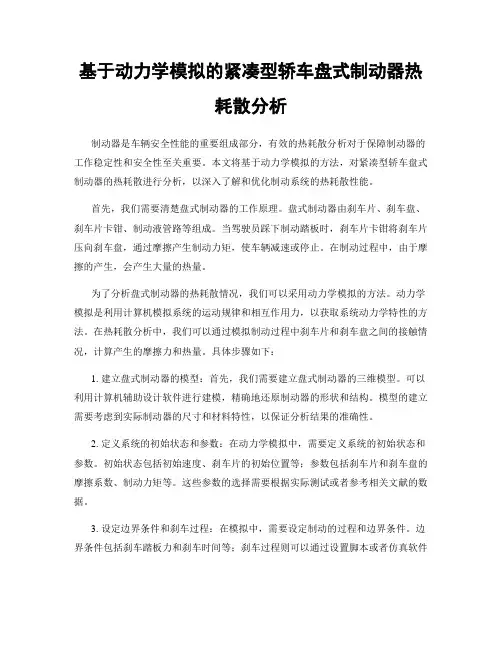

基于动力学模拟的紧凑型轿车盘式制动器热耗散分析
基于动力学模拟的紧凑型轿车盘式制动器热耗散分析制动器是车辆安全性能的重要组成部分，有效的热耗散分析对于保障制动器的工作稳定性和安全性至关重要。
本文将基于动力学模拟的方法，对紧凑型轿车盘式制动器的热耗散进行分析，以深入了解和优化制动系统的热耗散性能。
首先，我们需要清楚盘式制动器的工作原理。
盘式制动器由刹车片、刹车盘、刹车片卡钳、制动液管路等组成。
当驾驶员踩下制动踏板时，刹车片卡钳将刹车片压向刹车盘，通过摩擦产生制动力矩，使车辆减速或停止。
在制动过程中，由于摩擦的产生，会产生大量的热量。
为了分析盘式制动器的热耗散情况，我们可以采用动力学模拟的方法。
动力学模拟是利用计算机模拟系统的运动规律和相互作用力，以获取系统动力学特性的方法。
在热耗散分析中，我们可以通过模拟制动过程中刹车片和刹车盘之间的接触情况，计算产生的摩擦力和热量。
具体步骤如下：1. 建立盘式制动器的模型：首先，我们需要建立盘式制动器的三维模型。
可以利用计算机辅助设计软件进行建模，精确地还原制动器的形状和结构。
模型的建立需要考虑到实际制动器的尺寸和材料特性，以保证分析结果的准确性。
2. 定义系统的初始状态和参数：在动力学模拟中，需要定义系统的初始状态和参数。
初始状态包括初始速度、刹车片的初始位置等；参数包括刹车片和刹车盘的摩擦系数、制动力矩等。
这些参数的选择需要根据实际测试或者参考相关文献的数据。
3. 设定边界条件和刹车过程：在模拟中，需要设定制动的过程和边界条件。
边界条件包括刹车踏板力和刹车时间等；刹车过程则可以通过设置脚本或者仿真软件来实现。
通过模拟软件进行求解，可以得到刹车过程中刹车片和刹车盘之间的接触力、温度分布等参数。
4. 计算热耗散情况：通过模拟软件求解，可以得到刹车过程中的摩擦力和热量。
进一步分析这些参数的变化规律，可以了解到制动器的热耗散情况，包括刹车片和刹车盘的温度变化、热量的分布等。
通过对这些数据的分析，可以评估制动器的热效率和工作稳定性，并进行优化设计。
基于MATLAB的车辆动力性和制动性仿真分析
基于MATLAB的车辆动力性和制动性仿真分析发布时间：2022-06-22T02:20:51.317Z 来源：《科学与技术》2022年2月4期（下）作者：邹彦冉张竹林* 蒋德飞阮帅房冠霖曹士杰[导读] 动力性和制动性是评价车辆性能的关键指标，在对关键部件进行定参数、零部件选型、匹配优化时需要进行大量计算邹彦冉张竹林* 蒋德飞阮帅房冠霖曹士杰山东交通学院汽车工程学院，山东济南 250357摘要：动力性和制动性是评价车辆性能的关键指标，在对关键部件进行定参数、零部件选型、匹配优化时需要进行大量计算，现在企业多采用EXCEL进行计算，导致效率低下、直观性不强。
本文基于MATLAB软件的App Designer模块，开发了车辆动力性和制动性仿真分析软件，具有良好的人机界面和曲线输出功能，并以某型号汽车的实际参数进行了动力性和制动性仿真验证，证明了软件仿真分析的可行性，能够为汽车设计提供良好的支撑，提高设计效率。
关键词：汽车；MATLAB；仿真分析；App Designer 中图分类号：U462.3 文献标志码：A 0 引言近年来国内外汽车行业发展迅猛，截至2021年7月，全国家用车保有量达3.84亿辆。
我国正由汽车制造大国往汽车制造强国过渡，汽车的正向研发技术越来越受到各汽车设计单位的重视。
车辆的动力性和制动性是评价车辆性能的关键指标之一[1]，其性能的好坏影响到车辆的品质和市场。
如今国内外对App Designer在各领域的应用进行了研究[2]，韦超毅[3]等采用App Designer对汽车的爬坡能力进行建模与仿真，开发设计了一款软件，测试了试验车的爬坡性能；张晓荣[4]等针对调节阀工作流量特性的畸变问题，设计了工作流量校正算法，并采用App Designer 开发了操作简单、功能完整的操作界面；李晶[5]等基于MATLAB对实际汽车进行动力性仿真，假设节气门开度处于最大情况下，通过仿真分析绘制出该工况下车辆动力性曲线并分析结合实际实验测量数据，验证了该仿真系统的准确性；陈利娜[6]使用MATLAB对汽车制动性能分析，获得了车辆制动力分配曲线，为汽车制动性仿真分析提供了准确的操作方法与可视化数据。
汽车整车动力学仿真分析
汽车整车动力学仿真分析
汽车整车动力学仿真分析的关键是建立一个准确的动力学模型，该模
型包括车辆的运动学和动力学方程。
运动学方程描述了车辆在不同路面条
件下的运动轨迹和姿态，而动力学方程则描述了车辆在不同工况下的运动
力学性能。
这些方程可以通过物理实验和测试获得，也可以通过先进的计
算力学方法进行数值求解。
在进行汽车整车动力学仿真分析时，首先需要输入一些基本的参数和
假设条件，例如车辆的质量、车辆的几何尺寸、轮胎的摩擦系数等。
然后，根据这些参数和假设条件，可以求解车辆的运动学和动力学方程，以得到
车辆在不同工况下的运动性能。
例如，可以计算车辆的加速度、制动距离、最大行驶速度等指标。
在汽车整车动力学仿真分析中，还可以对不同的设计方案进行比较和
评估。
例如，可以比较不同车辆配置下的加速性能，或者评估不同悬挂系
统对车辆操控性能的影响。
通过这种比较和评估，可以帮助工程师选择最
佳的设计方案，并进行必要的优化。
此外，汽车整车动力学仿真分析还可以用于进行车辆的故障诊断和故
障排除。
通过对车辆在不同工况下的仿真分析，可以定位和解决一些潜在
的动力学问题，以提高车辆的安全性和可靠性。
总之，汽车整车动力学仿真分析是一种非常有效的工具，可以帮助工
程师在汽车设计过程中预测和优化车辆的运动性能、稳定性和操控性能。
它可以帮助工程师选择最佳的设计方案，并进行必要的优化，从而提高车
辆的性能和安全性。
车辆系统动力学解析
汽车系统动力学的发展现状仲鲁泉2014020326摘要：汽车系统动力学是研究所有与汽车系统运动有关的学科，它涉及的范围较广，除了影响车辆纵向运动及其子系统的动力学响应，还有汽车在垂直和横向两个方面的动力学内容。
介绍车辆动力学建模的基础理论、轮胎力学及汽车空气动力学基础之外，重点介绍了受汽车发动机、传动系统、制动系统影响的驱动动力学和制动动力学，以及行驶动力学和操纵动力学内容。
本文主要讲述的是通过对轮胎和悬架的系统动力学研究，来探究汽车系统动力学的发展现状。
关键词：轮胎；悬架；系统动力学;现状0 前言汽车系统动力学是讨论动态系统的数学模型和响应的学科。
它是把汽车看做一个动态系统，对其进行研究，讨论数学模型和响应。
是研究汽车的力与其汽车运动之间的相互关系，找出汽车的主要性能的内在联系，提出汽车设计参数选取的原则和依据。
车辆动力学是近代发展起来的一门新兴学科。
有关车辆行驶振动分析的理论研究，最早可以追溯到100年前。
事实上，知道20世纪20年代，人们对车辆行驶中的振动问题才开始有初步的了解；到20世纪30年代，英国的Lanchester、美国的Olley、法国的Broulhiet开始了车辆独立悬架的研究，并对转向运动学和悬架运动学对车辆性能的影响进行了分析。
开始出现有关转向、稳定性、悬架方面的文章。
同时，人们对轮胎侧向动力学的重要性也开始有所认识。
在过去的70多年中，车辆动力学在理论和实际应用方面也都取得了很多成就。
在新车型的设计开发中，汽车制造商不仅依靠功能强大的计算机软件，更重要的是具有丰富测试经验和高超主观评价技能的工程师队伍。
在随后的20年中，车辆动力学的进展甚微。
进入20世纪50年代，可谓进入了一个车辆操纵动力学发展的“黄金时期”。
这期间建立了较为完整的车辆操纵动力学线性域（即侧向加速度约小于0.3g）理论体系。
随后有关行驶动力学的进一步发展，是在完善的测量和计算手段出现后才得以实现。
人们对车辆动力学理解的进程中，理论和试验两方面因素均发挥了作用。
车辆模型
3.1.1 单轮车辆模型为简化研究问题，忽略空气阻力、车轮滚动阻力及加速阻力，只考虑车体纵向运动和车轮转动，可得二自由度模型如下:式中，M－汽车的质量；V－汽车的速度；Fx－地面制动力；I－车轮转动惯量；ω－车轮角速度；r－车轮滚动半径；Tb－制动力矩; Tg－轮胎和地面间的制动力矩；μ－附着系数; N－车轮对地面法向反力；单轮车辆的Simulink 模型如图3.2 所示。
4.2.1 系统建模与仿真由于ABS 系统需要在增压、保压和减压三种状态下，根据一定的控制逻辑进行切换。
用Stateflow 有限状态机就可以很好地实现ABS 在不同状态下的切换。
Stateflow 是有限状态机的图形实现工具，可以用于解决复杂的监控逻辑问题，用户可以用图形化的工具来实现各个状态之间的切换。
可以在Simulink 中直接嵌入Stateflow，实现两者之间无缝连接。
为了更好地实现ABS 的控制逻辑，模型中使用了Stateflow 模块。
根据PID 的控制原理，在Simulink 中搭建的ABS 动力学模型如图4.3，在AMESim 中搭建的液压系统模型如图4.4 所示，就是在图 3.9 所示模型的基础上加入了PWM 信号模块。
Simulink 中的模型由三大部分组成，一部分为车辆动力学模型，为简化问题并突出控制规律的研究，采用单轮车辆模型，轮胎模型采用双线性模型，车辆模型的输入为制动力，输出为滑移率。
第二部分为控制系统，包括PID 控制器和Stateflow 逻辑控制模块，根据逻辑判断输出电磁阀和回油泵电机控制信号。
第三部分为液压系统模型，整个ABS 模型是用Simulink 和AMESim 联合建模仿真的，所以图 4.4 中的液压系统模块将会以S 函数的形式嵌入在Simulink模型中，AMESim 中液压系统模型的输入为电磁阀和回油泵电机的控制信号：k1、k2 和n,液压系统模型的输出为车辆的制动力。
另外模型中还包括了一个NCD 模块对系统中的PID 控制器参数进行优化设计。
汽车制动系统课件
制动液储液 罐
蓄压器
车身电气
电磁阀
安全阀
蓄压器压力传感器
制动控制ECU
马达继电器1 马达继电器2
助力泵及其 马达
车型概况
发动机
底盘
制动控制系统
制动踏板行程传感器 – 确认制动踏板行程
车身
车身电气
制动灯开关
定位杆
制动踏板行程传感器
制动踏板
车型概况
发动机
底盘
制动控制系统
制动踏板行程传感器 – 两路电路（主电路，辅电路）
液压管路 – 前制动失效
OFF (关闭)
制动执行器
左前
右后
右前
左后
车身电气
OFF (打开)
前制动 主缸压力 后制动 常规控制
车型概况
发动机
底盘
制动控制系统
制动执行器 – 柱塞式助力泵 – 波纹软管式蓄压器
助力泵马达
氮气
波纹软管 制动液
车身
车身电气
蓄压器
车型概况
发动机
底盘
车身
制动控制系统
制动执行器 – 蓄压器压力调节由蓄压器压力传感器信号决定
EPS ECU
转向助力
VGRS ECU
转向角及转 向减速比控
制
VGRS 执行器
EPS马达
车型概况
发动机
底盘
车身
制动控制系统
转向协同控制功能 – 在VSC作用同时提供高性能的转向控制
车身电气
当后轮失去抓地力
当前轮开始出现打滑
调整轮胎方向抵消转 向不足或过度
VGRS
稳定车辆
摇摆 反向转向助力 提高转向减速比
车身
车身电气
纯电动汽车制动能量回收系统的建模与仿真
纯电动汽车制动能量回收系统的建模与仿真
纯电动汽车制动能量回收系统是利用电动机产生的反向电动势
将制动时产生的动能转化为电能并储存到电池中，以达到节能、环
保的效果。
为了研究制动电能回收系统的工作原理和性能特点，可
以进行建模与仿真分析。
建模步骤如下：
1. 建立纯电动汽车的动力学模型，包括电机模型、电池模型、
传动系模型等。
2. 设计制动系统模型，包括制动器模型、制动控制模型等。
3. 将制动系统模型与动力学模型相结合，建立制动能量回收系
统模型。
4. 设计回收能量的控制策略，包括制动系统的参数选取，回收
能量的转化效率等。
5. 进行仿真分析，模拟车辆在制动过程中能量的转化和储存过程，分析回收能量的效率和储存电池的容量。
仿真步骤如下：
1. 设定仿真条件，包括车速、加速度、制动时刻等。
2. 进行仿真运行，记录制动过程中的工况数据，包括电机输出、电池电压、能量回收率等。
3. 分析仿真结果，评估能量回收系统的性能，确定是否需要调
整控制策略或优化系统参数。
4. 在仿真结果的基础上，设计进一步的测试或实验验证，提高制动电能回收系统的效果和可靠性。
综上所述，纯电动汽车制动能量回收系统的建模与仿真是研究纯电动汽车节能环保技术的重要手段之一，可为电动汽车技术的发展和应用提供理论依据和技术支持。
车辆模型在车辆控制系统中的应用与分析
车辆模型在车辆控制系统中的应用与分析随着科技的不断进步和汽车工业的快速发展，车辆控制系统在现代汽车中扮演着至关重要的角色。
而车辆模型作为车辆控制系统中不可或缺的一部分，对于提高汽车的安全性、性能与效能起着至关重要的作用。
本文将对车辆模型在车辆控制系统中的应用与分析进行探讨。
首先，车辆模型是指通过数学和物理的方法对车辆运动进行描述与计算的模型。
它在车辆控制系统中的应用主要体现在两个方面：车辆动力学模型和车辆运动轨迹模型。
车辆动力学模型主要用于描述车辆在运动过程中的力学性质，包括车辆的加速度、速度、位置等。
通过对车辆动力学模型的研究，可以更准确地计算车辆的运动状态，从而得到更精确的控制策略。
例如，在车辆制动控制系统中，通过对车辆动力学模型的分析，可以确定制动力的大小和分配方式，以便实现最佳的制动效果和稳定性。
车辆运动轨迹模型则主要用于描述车辆在运动过程中的轨迹变化。
通过对车辆运动轨迹模型的研究，可以更好地预测车辆的运动轨迹，并根据需要进行路径规划和导航控制。
例如，在自动驾驶系统中，通过对车辆运动轨迹模型的分析，可以实现车辆的自主导航和路径规划，提高行驶安全性和效率。
除了上述应用，车辆模型还可以在车辆控制系统的设计与优化中发挥重要作用。
通过对车辆模型的建立和仿真计算，可以评估不同控制策略对车辆性能和安全性的影响，从而选择最佳的控制策略。
例如，在电动汽车的电池管理系统中，通过建立电池电量预测模型，可以给出最佳的能量管理策略，延长电池寿命并提高车辆的续航能力。
此外，车辆模型还可以用于故障诊断与故障预防。
通过建立车辆模型和与实际车辆进行对比，可以检测出车辆的异常行为并进行预警。
例如，汽车的动力系统异常模型可以通过监测发动机转速、扭矩等参数来检测发动机故障的可能性，提前进行维修和保养，减少故障的发生。
总结来说，车辆模型在车辆控制系统中具有广泛的应用和重要的意义。
它可以通过对车辆动力学模型和车辆运动轨迹模型的研究，提高车辆的安全性、性能和效能。
ABS数学模型
在建立车辆动力学模型时，我们对其做如下假设：1.汽车行驶在水平公路上，道路无起伏；2.忽略空气阻力和滚动阻力的影响；3.忽略汽车的俯仰、侧倾和垂向运动；4.各个轮胎的机械特性相同；5.不考虑载荷转移，汽车质量均匀地分布在每个车轮上。
1.车辆动力学模型（整车）由图1可得车辆动力学方程为车辆运动方程：F vM -= . （1） 车轮运动方程：b T FR I -=ω. （2） 车辆纵向摩擦力：N F μ=. （3）式中:M 为1/4车辆的质量(kg),v 为车辆行驶速度(m/s),F 为纵向摩擦力(N),I 为车轮的转动惯量(2m kg ⋅),ω为车轮角速度(rad/s),R 为车轮行驶半径(m),b T 为制动器制动力矩(N ·m),μ为纵向附着系数,N 为地面支持力(N)。
图1 车辆受力分析图根据式(1)、(2)和(3) 建立Simulink 仿真模型,输入为制动力和纵向附着系数, 输出为车辆速度、车轮转速及制动距离, 仿真模型如图2所示图2 车辆动力学仿真模型2.轮胎模型轮胎模型是指制动过程中轮胎附着力和其它各种参数之间的函数关系式，通常用轮胎附着系数与各种参数的函数关系式来表示。
而影响附着系数的因素很多，如前所述．除滑移率外，道路的材料、路面的状况与轮胎的结构、胎面花纹、材料以及汽车运动速度等都是影响因素。
但在实际应用中，很难得出上述多种变量对附着系数影响的关系式，而较为实际与合理的办法则是只考虑对附着系数影响较大的因素，建立附着系数的计算表达式。
经典的轮胎模型有魔术公式轮胎模型、双线性模型、Dugoff轮胎模型和Burckhardt轮胎模型等，这里采取应用比较广泛的双线性模型。
图3 纵向附着系数μ 与滑移率S 的关系曲线根据上图，推导出双线性轮胎模型的数学表达式为：................................................................................................................11h opt opt hg opt h g optopt opt S S S S S S S S S S μμμμμμμ⎧=⋅≤⎪⎪⎨-⋅-⎪=-⋅>⎪--⎩（4）基于本课题的研究目的，我们采用双线性模型分别模拟三种典型路面的 曲线，并应用于汽车防抱制动系统的控制仿真模型中。
车辆设计中的动力学分析
车辆设计中的动力学分析随着汽车发展的不断进步，车辆设计已经不局限于外观的美观和舒适性，它们更需要拥有高效的动力和稳定的行驶性能。
因此，车辆设计的动力学分析变得日益重要。
动力学分析是对车辆运动行为及性能的数学模拟和分析，其目的是寻求最佳的设计解决方案，通过设计改良来提高车辆的性能。
动力学分析的基本原理在汽车设计中，动力学分析包括两个方面的内容：动力学和悬挂系统分析。
动力学研究车辆的加速、制动、转弯等运动特性，是通过计算力、速度、加速度等物理量，来分析车辆运动状态的学科。
而悬挂系统分析研究车辆的支撑和减震特性，是通过计算带扭力筒剪断力、弯曲力等力学参数来分析。
动力学分析的核心是建立车辆的数学模型，从而能够模拟车辆的动态行为。
车辆数学模型非常复杂，需考虑车辆的外观、重心、质量分布、驱动力、制动力、阻力、弹簧等结构因素。
通过对车辆数学模型的精细建立，可以模拟车辆在特定情况下产生的各种运动，如加速、制动、拐弯、侧滑、滚动等。
动力学分析的应用动力学分析在整车设计中的应用越来越广泛，其可以分为以下几个方面:提高车辆性能通过对车辆动力学的分析，设计师能更准确地了解车辆在加速、刹车、转弯等方面的性能表现。
并提出合理的改进方案，如增加马力、减轻车重、优化排气系统、改变悬挂系统结构等。
这些改进都将对车辆性能的提高有很大的帮助。
优化车辆稳定性车辆的稳定性是非常重要的，它关系到行车安全问题。
通过动力学分析，设计师可以预测车辆在不同路况下的行车稳定性。
并据此对车辆进行优化。
例如，改变车辆重心高度或质量分布来改善车辆的稳定性；通过增加悬挂刚度、调整车轮的下垂角度等来提高稳定性。
优化车辆驾驶舒适度在动力学分析中，车辆运动状态下的震动、噪音等问题也会被考虑到。
设计师可以根据分析结果，对车辆的悬挂系统和减震系统进行优化调整，从而增加车辆的驾驶舒适度。
总结动力学分析是车辆设计十分重要的一环，它影响着汽车的性能、安全等方面。
在动力学分析中，建立合理的数学模型是十分关键的。
车辆动力学概述
研究在极端天气条件下，如暴雨、大雪、冰 冻等，如何保证车辆的行驶稳定性和安全性 。
复杂道路条件下的车辆动力 学
分析在复杂道路条件下，如山路、弯道、陡坡等， 如何优化车辆的动力学性能和操控稳定性。
多车协同与编队行驶动力 学
研究多车协同和编队行驶中的动力学问题， 实现更加高效、安全的智能交通系统。
问题，相关研究逐渐丰富。
03
成熟阶段
进入21世纪后，随着计算机技术和数值模拟方法的广泛应用，车辆动力
学研究进入精细化、系统化的成熟阶段，为现代车辆设计提供了强有力
的支持。
02
车辆动力学基本原理
车辆动力学模型
1
车辆动力学模型是描述车辆运动特性的数学模型， 包括车辆的平移运动和旋转运动。
2
车辆动力学模型通常由一组微分方程或差分方程 表示，用于描述车辆在不同工况下的运动状态。
05
未来展望与研究方向
车辆动力学与人工智能的融合
总结词
随着人工智能技术的不断发展，车辆动力学与人工智能的融合成为未来研究的 重要方向。
详细描述
通过人工智能技术，可以实现车辆动力学系统的自适应调节，提高车辆的稳定 性和安全性。同时，人工智能还可以用于预测和优化车辆的运动轨迹和性能表 现，为自动驾驶技术的发展提供有力支持。
车辆动力学概述
目录
• 车辆动力学简介 • 车辆动力学基本原理 • 车辆动力学在车辆设计中的应用 • 车辆动力学研究前沿与挑战 • 未来展望与研究方向
01
车辆动力学简介
车辆动力学定义
车辆动力学是研究车辆在行驶过程中受到的力和力矩，以及 这些力对车辆运动状态的影响的科学。它涉及到车辆的纵向 、横向和垂直方向的动态特性，以及车辆在启动、加速、减 速、转弯、侧倾和制动等不同工况下的运动规律。
基于stribeck摩擦模型的新型制动系统的振动研究
基于stribeck摩擦模型的新型制动系统的振动研究1. 引言1.1 背景介绍制动系统是汽车、列车、飞机等交通工具中至关重要的部件之一，其性能直接关系到车辆的行驶安全和稳定性。
随着科技的不断发展，对制动系统的要求也在不断提高。
而制动系统的振动问题一直是制约其性能的重要因素之一。
为了提高制动系统的稳定性和安全性，研究制动系统的振动特性显得尤为重要。
传统的制动系统振动研究缺乏对摩擦副内部摩擦特性的深入理解，往往只停留在表面现象的探究上。
针对这一问题，本文基于Striebeck 摩擦模型，通过对摩擦副内部摩擦特性的研究，设计了一种新型的制动系统，旨在降低制动系统的振动水平，提高其稳定性和安全性。
本文将首先介绍摩擦副的基本工作原理和Striebeck摩擦模型的理论基础，然后详细阐述基于Striebeck摩擦模型的制动系统设计方法。
接着，将介绍振动分析方法和实验设计，分析实验结果并进行参数优化。
将探讨制动系统振动研究的意义，总结研究结果的启示，并展望未来研究方向。
通过本文的研究，有望为制动系统的振动问题提供新的解决方案，推动制动系统的性能进一步提升。
1.2 研究目的本研究的目的是探索基于Striebeck摩擦模型的新型制动系统的振动特性，从而提高制动系统的性能和稳定性。
具体目标包括：1.研究不同摩擦副对制动系统振动特性的影响，找到最优摩擦副组合；2.验证Striebeck摩擦模型在制动系统设计中的可行性，探讨其对振动的影响；3.建立基于振动分析的制动系统设计方法，提高设计效率和准确性；4.通过实验设计与结果分析，探讨参数优化对振动的影响，为制动系统的性能优化提供理论支持。
通过本研究的实施，旨在为提高制动系统的稳定性和效率提供基础理论支持，为制动系统的设计和优化提供新的思路和方法。
1.3 文献综述在制动系统振动研究领域，已有大量相关文献进行了深入探讨。
在过去的研究中，学者们主要关注于分析制动系统的振动特性对整车性能和驾驶舒适性的影响。
unicycle动力学模型
unicycle动力学模型
unicycle动力学模型是描述单轮车运动的数学模型。
该模型可以用来研究单轮车的稳定性、控制和动力学行为。
一般来说，unicycle动力学模型可以分为两个主要部分：车辆的运动学模型和车辆的动力学模型。
1. 运动学模型：
运动学模型描述了车辆的运动状态和姿态。
常见的运动学模型包括车辆的位置、速度、加速度以及车辆前进方向的角度等。
在unicycle模型中，通常假设车辆沿着一个平面运动，因此可以用二维坐标系来描述车辆的位置。
车辆的姿态可以用车辆前进方向的角度来表示。
2. 动力学模型：
动力学模型描述了车辆的运动是如何受到外部力和力矩的影响的。
在unicycle模型中，主要考虑的外部力是重力和地面对车轮的支持力。
此外，还需要考虑车辆的惯性和摩擦等因素。
动力学模型可以用欧拉-拉格朗日方程或牛顿定律来描述车辆的运动。
根据运动学和动力学模型，可以通过数学方法求解车辆的运动轨迹、稳定性和控制策略。
这对于设计和控制unicycle车辆具有重要的意义，例如在自动驾驶车辆或机器人中的应用。
基于MATLAB的汽车ABS制动动态模型的仿真研究
第 ２ 卷第 ４ ０ 期
２０ ０ ６年 １ ２月
黑
龙
江
工
程
学
院 学
报 （ 然科学版） 自
Ｖｄ ． ０ Ｎ ． ２ ｏ４
Ｊ ｕｎ ｌ ｆ ｉ ｎ ｊ ｎ ｎｔ ｕｅｏ ｅｈ ｏ ｇ ｏ ｒａ ｏ ｌ ｇｉ ｇＩｓｉ ｔ ｆ ｃｎ ｌ ｙ Ｈｅ ｏ ａ ｔ Ｔ ｏ
ｌｇｃ ｔ ｅｄ ｎ ｉｓｍｏ ｅ ｗｈｃ ｓｂ ｉ ｎ ｔ ｉ ｈ ｓｓｉ ｈ ｌｆ ｌ ｏ ｈ ｅ ｉｌ ｅｉｎ ａ ｄＡＢ ｅ ｅｏ ｉ ． ｏ ｉ，ｈ ｙ ａ ｃ ｄ ｌ ｉｈ ｉ ｕ ｌ ｉ ｈｓｔ ｅｉ ｅｐ ｕ ｒｔ ｅｖ ｈｃ ｄ ｇ ｎ Ｓ ｄ ｖ ｌｐｎ ｍ ｔ ｓ ｆ ｅ ｓ ｇ Ｋｅ ｒ ｓ ａ ｔ ｌｃ ｒｋｎ ｙ ｔｍ ； ｄ ｅｌ ；ｉ ｕａ ｉｎ ｙｗｏ ｄ ：ｎ ｉｏ ｋ ｂ ａ ｉ ｓ ｓｅ ｍｏ ｌｎ ｓｍ ｌｔ — ｇ ｉ ｇ ｏ
ｍａ ｈ ｍａ ｉ ｌ ｄ ｅ ｓ ｓ ｔｕ ｃｏ ｄｎ ｏ ｔ ｅ ｌｇｃ ｇ ｔ ｏ ｔｏ ，ｎ ｌｄｎ ｅ ｉｌ ｄ ｅ， ｒ ｋｎ ｄ ｅ， ｉｅ ｔ ｅ ｔ ａ ｃ ｍｏ ｌｉ ｅ ｐ ａ ｃ ｒ ｉｇ ｔ ｈ ｏ ｉ ａｅ ｃ ｎ ｒｌ ｉｃｕ ｉ ｖ ｈｃｅ ｍｏ ｌ ｂ ａ ｉ ｍｏ ｌ ｔ ｇ ｇ ｒ ｍｏ ｅ ａ ｄｃ ｎ ｒ ｌ ｒｍｏ ｅ ． ｃ ｍｐ ｔｒｓｍｕａｉｎ ｐ ｇ ａ ｉ ｅ ｔ ａｌｂ Ｔｈ ｕ ｈ ｔ ｅｃｍｐ ｔｒｓｍ－ ｄ ｌ ｎ ｔｏｌ ｄ １Ａ ｏ ｕｅ ｉ ｌｔ ｒ ｒ ｉ ｗｒ ｔｎ ｗｉｈＭ ｔ ． ｒ ｇ ｈ ｏ ｅ ｏ ｏ ｍ ｓ ｔ ａ ｏ ｏ ｕ ｅ ｉ
通过对制动过 程的模拟仿 真 ， 探讨不同因素对 Ａ Ｓ性 能的影响 ， Ｂ 为汽车制动系统 的设计 开发提供参考 。
车辆动力学模型质心位置标定方法研究
2024年第03期总第322期车辆动力学模型质心位置标定方法研究郭传真范帅朱思瑶刘峰王玉龙广州汽车集团股份有限公司汽车工程研究院，广东广州，510641摘要：将整车动力学试验的纵向和横向控制量输入给15自由度车辆动力学仿真模型，比较它们的侧向加速度、横摆角速度、侧倾角、俯仰角等动力学响应指标与实车之间的差异。
根据经验调整15自由度车辆动力学仿真模型的质心纵向和垂向位置，使仿真与实验的动力学响应指标一致，以标定出比较准确的整车质心纵向和垂向位置，为车辆运动控制提供更准确的车辆动力学模型。
关键词：侧向加速度；横摆角速度；侧倾角；俯仰角；质心中图分类号：U463收稿日期：2024-01-23DOI：10 19999/j cnki 1004-0226 2024 03 0221前言车辆动力学建模是车辆控制系统设计的基础，车身姿态与自身关键参数的准确度与系统控制精度紧密相关［1-3］。
汽车的质心位置、质量和转动惯量是车辆动力学模型的重要参数［4-6］。
整车质心位置对车辆动力学性能影响较大，为了更好地控制车辆运动，需要获得准确的质心位置。
由于加工制造的误差以及实车使用过程中，负载的质量和位置的变化，使得实际车辆的质心位置与设计时的质心位置存在偏差。
本文假设车辆左右完全对称，不考虑质心横向位置偏差，本文通过仿真与实车数据对比的办法，标定出相对准确的质心纵向和垂向位置。
本文使用的15自由度车辆动力学仿真模型包括包括车身3个位移自由度（x 、y 、z ）、车身3个旋转自由度（俯仰、侧倾、横摆）、4个车轮各自的转动、4个车轮各自的垂向跳动以及1个转向系统方向盘转向角输入。
车辆动力学模型原理如图1所示。
图1车辆动力学模型原理示意图本文使用的车辆动力学模型，其主要包括有车体系统、转向系统、悬架系统、传动系统、轮胎-地面力学系统等若干子模型。
a.车体模型。
车体模型采用均匀密度法建立，可以体现车体自身的质量、质心位置和三轴转动惯量，同时设置有阻力系数、升力系数等空气动力学指标。
基于CarSim制动系统踏板感觉仿真分析
基于CarSim制动系统踏板感觉仿真分析刘德柱;赵唐雷;刘艳华;王海【摘要】文章针对某车型基于CarSim制动系统踏板感觉分析,并与客观试验进行对比分析,从而验证仿真模型的正确性.制动性能在整车主观评价以及调校过程中占据重要地位.首先整车制动性能大致分为两大模块,第一,整车制动系统匹配计算,并且需要满足法规项要求;第二,基于CarSim制动系统踏板感觉仿真分析.快速直观地在后处理曲线中观察到这一变动对整车制动性能的影响,从而达到降低紧急制动距离的目的,并且在零投入的情况下,进行制动系统参数调整,大大缩短了制动系统匹配的周期.【期刊名称】《汽车实用技术》【年(卷),期】2019(000)009【总页数】4页(P142-145)【关键词】CarSim;踏板感觉;建模仿真;试验对比【作者】刘德柱;赵唐雷;刘艳华;王海【作者单位】华晨汽车工程研究院,辽宁沈阳 110141;华晨汽车工程研究院,辽宁沈阳 110141;华晨汽车工程研究院,辽宁沈阳 110141;华晨汽车工程研究院,辽宁沈阳 110141【正文语种】中文【中图分类】U463与许多面向结构建模的动力学软件如MSC.ADAMS、Altair.MotionView不同，CarSim具有面向参数建模的特点。
因此，建立模型不需要定义各部件具体的结构形式（如悬架布置形式、弹簧长度以及安装角度等），而只需要定义各部件所体现性能的相关参数（比如悬架的K&C特性、弹簧的刚度曲线等）。
这样使用者就能够剥离结构而直接以各部件性能参数为导向分析车辆性能，这对于指导底盘的开发及改进有重大意义。
使用者可以在设计阶段借助CarSim探求各个部件的理想性能，把握大的方向，然后经过层层细化，对各零部件的设计提出具体的要求。
本文为了支持整车性能调校，缩短调校周期，因此利用计算机建模仿真，即基于CarSim搭建制动系统仿真模型，并与客观试验对比验证仿真模型的正确性，支持主观整车性能评价。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车制动系统动力学模型分析随着时代的进步和技术的发展，汽车已经越来越成为人们出行
和生产生活的必备工具。
汽车制动系统作为汽车重要的安全系统，若出现问题就容易导致汽车事故的发生，因此，对于汽车制动系
统动力学模型的深入分析十分必要。
汽车制动系统动力学模型分析有助于探索汽车制动系统的工作
原理和优化方案，以提高汽车的安全性和性能。
其中，汽车制动
系统可以分为两大类：机械制动系统和液压制动系统。
而液压制
动系统又可分为人力液压制动系统、真空助力液压制动系统和电
子液压制动系统。
不同的制动系统的适用范围、工作原理和动力
学模型也是不同的。
机械制动系统是指由人工操作制动机构实现制动的制动系统，
其基本原理是通过人工操作使制动鞋卡紧车轮或轮盘来实现制动。
机械制动系统的动力学模型简单，但制动效果较差，一般只适用
于小型汽车。
而液压制动系统是指通过液体的转化以及各种辅助
措施，使制动器能更加精确、快速、安全地发挥作用。
液压制动
系统的动力学模型相对复杂，但其制动效果优秀，适用范围广泛。
液压制动系统的人力液压制动系统是指通过人力对于液压系统的压力控制来实现制动。
在人力液压制动系统中，踏板就是控制液压系统的“信使”，当踏板受到外界的力时，它转化为液压系统内部的液压压力。
人力液压制动系统的动力学模型较为简单，但制动效果和可靠性都较差，因此现在较少应用。
真空助力液压制动系统是基于真空原理的液压制动装置，其能够为驾驶员提供辅助制动力，在制动时能够降低踏板操作力。
在真空助力液压制动系统中，真空助力器是关键部件，其具有缓冲功能和输出大力矩的能力。
由于真空助力液压制动系统可以提高驾驶员的制动力并减轻驾驶员的疲劳，因此其被广泛应用。
电子液压制动系统是指在制动过程中通过电子控制的方式控制液压系统内压力的变化来实现制动。
电子液压制动系统的动力学模型相对机械和人力液压制动系统较为复杂，但其制动效果和可靠性都较好，并且也可以在制动时对车轮进行电子控制，从而具有更好的制动性能。
以上是关于不同液压制动系统动力学模型的分析，我们可以看出，液压制动系统的动力学模型较为复杂，但其制动效果和可靠性都较好，并且可以在制动时对车轮进行电子控制，从而具有更
好的制动性能。
在汽车制动系统的设计和优化过程中，我们可以采用动力学模型分析手段，以探究系统的工作原理和优化方案，从而提高汽车的安全性和性能。
