Altium-Designer元件库的制作

Altium Designer元件库的制作虽然软件中自带的原理图库元件很多，但是不是尽如人意，很多时候需要自己来动手制作，这样我们在进入很多公司的过程中，自己慢慢积累最后形成自己特有的原理图库，让自己在工作中也是很得心应手的，所以我建议大家一定要养成这个好习惯。

首先我们打开已经新建好了的工程文件，这里我的命名为<<学习.PrjPCB>>。

然后在《学习.PrjPCB》上单击右键，依次选择Add New to Project ——>Schematic Library，添加原理图库到工程文件中。

鼠标单击右键选择保存，路径选择，文件名更改，这里我改为《学习.SchLib》，类型默认不作更改，然后点击保存，文件名为《学习.SchLib》出现在了工程文件夹里了。

双击打开《学习.SchLib》后，我们在工具栏选择，画图工具，选择引脚，这里的引脚要做电气连接的。

大家发现这里引脚上有个*字弄标识，这个很重要这个点是用来在原理图中来连接用的，一定不要搞反了，所以一个这个标识放在外面，而且我们放的这个引脚都是在坐标点为X=0,Y=0上（快捷键Ctrl+Home可以快速回到原点），因为查看元件都从这里起始的，如以下图所示。

接下来我们来编辑引脚，我们选择引脚后按下 Tab键，将引脚标号改了1，这个是为了与后面的PCB封装来对应，非常重要关系到制板的成功与否。

按照以上的方法，我们画了个简单的电阻元件，其它的元件也是照此进行的，我们放在2个引脚后，再次使用绘图工具，这次我们选择画线 Place Line。

电阻封装画好后我们左键双击Component来进行编辑，将Default项改成R?，再点击右下边的ADD…来添加PCB封装，这里选择0805封装，点击OK完成。

接下来我们来更改我们新建的元件名称，菜单栏TOOL——>Rename Component，我们这里改成RES1，点击OK。

名称更改完成，我们在左中角的位置点击 Place放置元件到原理图中就可以了，一个新的元件就完成了。

Altium Designer 画PCB元件封装库步骤

原理图转PCB布线，首先需要画PCB库，文件名字叫PcbLib1.Pcblib 以下为详细步骤：
1,建立工程文件，点击
File--New—Project—PCB_ Project
然后点击保存工程，点击
File-Save Project As
2,建立库文件，点击
File--New—Library—PCB Library
然后点击保存文件File-Save
3，调出PCB库操作面板，此步骤可以查看很多元件封装，有些人因为没调节好面板，导致只看到一个元件封装，首先打开PCB库
VIEW(查看)--Workspace Panels(工作面板)--PCB--PCB Library
正常如果建了很多元件封装，我们就可以看到一串列表，如下图
下面以画一个电阻为列
首先看一下画工具，顶部那一行，如图，我们画图需要的工具都是从这里取的
这个是我们要画的电阻，
首先点一下鼠标斜线那个工具，再图纸上画一个长方形
然后放置引脚，鼠标点一下焊盘工具，在左右两边放下，,就完成了一个电阻封装
接着可以给元件名字，双击左边的名字即可
还可以添加还要画的其他元件，操作Tools—New B lank Component
然后有些人发现放置不到中间位置，其实没设置好捕捉，
打开Tools—Library Options，Snap Grid数据设置小一点就可以了。

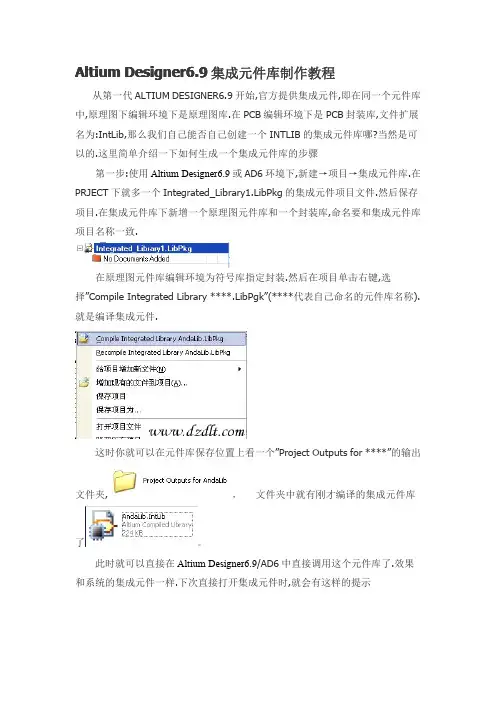

Altium_designer_建立元件库(B)

Altium Designer6.9集成元件库制作教程Designer6.9从第一代ALTIUM DESIGNER6.9开始,官方提供集成元件,即在同一个元件库中,原理图下编辑环境下是原理图库.在PCB编辑环境下是PCB封装库,文件扩展名为:IntLib,那么我们自己能否自己创建一个INTLIB的集成元件库哪?当然是可以的.这里简单介绍一下如何生成一个集成元件库的步骤第一步:使用Altium Designer6.9或AD6环境下,新建→项目→集成元件库.在PRJECT下就多一个Integrated_Library1.LibPkg的集成元件项目文件.然后保存项目.在集成元件库下新增一个原理图元件库和一个封装库,命名要和集成元件库项目名称一致.在原理图元件库编辑环境为符号库指定封装.然后在项目单击右键,选择”Compile Integrated Library****.LibPgk”(****代表自己命名的元件库名称).就是编译集成元件.这时你就可以在元件库保存位置上看一个”Project Outputs for****”的输出文件夹,，文件夹中就有刚才编译的集成元件库了。

此时就可以直接在Altium Designer6.9/AD6中直接调用这个元件库了.效果和系统的集成元件一样.下次直接打开集成元件时,就会有这样的提示选择提取源,你就可以在PROJECT中看到集成元件所有包含的原理图符号库和PCB封装库.不过要注意的是,如果你对元件库修改后,要记得重新编译一下,否则你是调不到你最新增加的元件库,在项目右键选择”Reompile Integrated Library****.LibPgk”选项.在Altium Designer6.9中建造自己的原理图库Altium Designer6.9是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA 设计、信号完整性分析等诸多功能于一体，是非常优秀的EDA软件．Altium Designer6.9提供了丰富的元器件库，这些元器件库主要是集成库和PCB库．Altium Designer6.9没有单独的原理图库，原理图符号存在于集成库中．即使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在Altium Designer6.9自带的元器件库中找不到．这时就需要使用者自己绘制原理图符号或者下载所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Altium Designer6.9原理图符号统一放在一个自己建造的Altium Designer6.9原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP建造一个属于自己的原理图库文件．1从现有的库文件中拷贝原理图符号首先，启动Altium Designer6.9在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Altium Designer6.9自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous Devices.SchLib”，从“Miscellaneous Devices.IntLib”集成库文件中抽取出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous Devices.SchLib”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假如以添加电阻元件符号为例，找到“RES2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Altium Designer6.9的菜单命令：Tools→Copy Component命令．执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“Myschlib.SchLib”，按“OK”按钮．这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制．这种情况下，可以使用Altium Designer6.9提供的一个由原理图生成原理图库文件的命令．此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Altium Designer6.9能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Altium Designer6.9可以直接打开．而且对于扩展为“.DSN”的文件，用Altium Designer6.9打开后就已经自动生成了原理图库文件，并且直接在Projects浮动面板中列出．由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3自己绘制原理图符号可以直接打开自己的库文件，如上述中的“Myschlib.SchLib”，然后通过菜单命令：Tools→New Component，在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑．为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib”，再在临时库文件中编辑想要建立元件符号．下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程．a)新建一个原理图库文件，取名为“Temp.SchLib”．打开自己的原理图库MySchLib.SchLib．b)在Temp.SchLib中用菜单命令：Place→Arc画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性．c)用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．d)用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．e)添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的定义，默认的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(b)、(c)、(d)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools下的Document Options.中．f)保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Altium Designer6.9绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．。

altiumdesigner集成元件库的创建

按钮,出现如图4-23
所示的PCB Model对话框,单击选中Any单选项,在 Name文本框中输入刚创建的元件封装名称：
0805,为电容元件指定封装模型.
图4-23 PCB Model对话框
22. 单击所示.
按钮,返回SCH Library面板,在Model一栏中显示了添加的封装模型,如图4-24
动鼠标,再次单击左键,放置第二个焊盘,如图4-16所示.
图4-16放置焊盘
16. 按住Shift键,分别单击选中焊盘1、2,松开Shift键,执行菜单命令Edit » Align»Align Top,将两个焊盘在水平方向上对齐,如图4-17所示.
图4-17 对齐焊盘
17. 按下Q键,将系统单位更改为公制.执行菜单命令Edit » Set Reference»Location,进入原点设置状态,鼠标呈十字状,移动鼠标至如图4-18所示的位置,单击左键,确定新的原点.
⑵ 执行菜单命令File » New»Library» Schematic Library,创建一个原理图库文档；执行菜单命令File » Save,将刚创建的原理图库文档保存并命名为PIC.SCHLIB.
⑶ 执行菜单命令File » New»Library» PCB Library,创建一个PCB库文档；执行菜单命令 File » Save,将刚创建的PCB库文档保存并命名为PIC.PcbLib,如图4-1所示.
图4-13 PCB Library Component对话框
14. 单击
按钮,关闭Pin Properties对话框.在工具栏中单击图标,进入焊盘放置状态,
如图4-14所示.在出现的Pad对话框中设置焊盘参数如图4-15所示.

Altium Designer原理图元器件库详细说明

Altium Designer原理图元器件库详细说明altium desinger 原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB 的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件VALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括 4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括 LINTEC公司的运算放大器NATDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的 SCR 和TRIAC TEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件也许部分因版本回有所不同，这是 PROTEUS 6.7的版本。

如何删除左边元件列表中的元件点edit 中的Tidy可以删去所有你没用到的零件，但如果想只删其中指定的零件，似乎Proteus没有这个功能。

在器件箱中删除任意元件的方法：1.先在图纸中右键删除你在器件箱中指定的元件。

2.选中编辑(Edit)--整理选项(Tidy)--确定。

3.整理选项(Tidy)可以删除图纸上没有物理连接和在图纸工作区域以外的所有元件。

教你如何自己做模版点击此处下载ourdev_237795.rar(文件大小:628K)怎样可以看见电路中的电流流动？菜单\System\Set Animation Options\Show Wire Current with Arrows ? 后面打勾怎样看高低电平？在元件脚上有一个正方形的小点，红色为高电平，蓝色为低电平元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

Altium Designer 画PCB元件封装库步骤

Altium-Designer-中制作PCB元件库

Altium Designer 中制作PCB元件库首先我们在工程文件夹中新建一个PCB Library 。

点击工具栏中的“保存”按钮，左上角第二排的第三个按钮，或者快捷键Ctrl+S，弹出对话框，选择保存路径（尽量和保存的工程文件夹放到一个文件夹里），修改文件名，然后点击保存。

-All D CSIIJICH 5. 9 - PiVLibL.FuLLib - S^…PEJPCB. Licmxud. Lv ALTIHSE®点击左上角上的 PCB Library ，回到PCB 编辑页面，按 Ctrl+End 回到坐标原点位置，（这里的快捷键和原理图元件库的快捷键不一样）。

lUDfr [lU 14*1 Iln[1 ⑷ I+-II 齢・m Eife4~ HdhafLujLu-d 已«zWU HSM T D<H **W .学习匸ftj 岖£■ Ffa V HM O 中>*2・吕| -hJ-kJ PCB Lfr 旳 Dooiimh7牛打.FFdFlH •r 7 S^WTadK Lfaup taCUWiEQoiTyiQwtri^jj, 1如卩叭£・[15>^1\»1匕£・ 1偲$晒4・亦口于MwoOd L 钾J ■ »>■ LdtJf 呆存在d ）：我录近的文档臬面口我的文我的电脑网上邻居保存类型（I ）: FCB Library File t+. PcbLibJ取消 |片*U“ Pdrt4V 3Vi-r3l-R=™ii •- O TPrn|*rtRXniMr.3MDOW E 谥 M EtofgdE 西②冈Save [PcbLibUPcbLib] As.-现在我们还是跟上次画原理图库一样画一个简单的PCB元件库吧，我们画一个0805的封装,首先我们先放置焊盘，在工具栏的右侧有一个Place Pad,单击它。

然后我们放置2个焊盘，然后我们要知道0805的意思是长度为：80MIL，宽度为50MIL的一个元件大小，焊盘的大小我们可以根据资料得知，我们这里的焊盘大小设置成X=30MIL，Y=40MIL。

Altium Designer原理图与PCB设计第11章绘制元器件

图11.2.3 “PCB Library”面板
11.2.2 PCB库编辑器环境设置
进入PCB库编辑器后，需要根
据要绘制的元件封装类型对编辑器环境进行相应的设置。 PCB库编辑环境设置包括：“ 器件库选项”、“板层颜色” 、“Layer Stack Manager（叠层管理）”和“优先选项”。
通过下面两种方法，可以为该库文件重新命名。
① 单击原理图符号绘制工具栏中的创建新元件按钮“ ”，则弹出如图11.1.18所示的原理图符号名称对话框，可以在此对话框内输入自己要绘制的库文件名称。
② 在“SCH Library（SCH元件库 ) ”面板上，直接单击原理图符号名称栏下面的“添加”按钮，也会弹出同样的原理图符号名称对话框。
图11.1.1原理图库文件编辑器
3.“模式”工具栏 “模式”工具栏如图11.1.4所示，用来控制当前元件的显示模
式。
图11.1.4模式工具栏
11.1.3“工具”菜单的库元器件管理命令
在原理图库文件编辑环境中，系统为用户提供了一系列管理库元器件的命令。执行菜单命令 “工具”，弹出库元器件管理菜单命令，如图 11.1.5所示。
② 在“SCH Library（SCH元件库）”面板上，直接单击原理图符号名称栏下面的“添加”按钮，也会弹出同样的原理图符号名称对话框。
在这里的示例，我们输入“AD8367"，单击“确定”按钮关闭对话框。
（4）单击原理图符号绘制工具栏中的放置矩形按钮“ （放置矩形）”，则光标变成十字形状，并附有一个矩形符号。
（2）移动该引脚到矩形边框处，单击左键完成放置，如图11.1.10所示。
图11.1.10放置元件的引脚
图11.1.11引脚属性设置对话框

altium designer 设计PCB

创建一个新的PCB工程1.选择File>>New>>Project>>PCB Project，或在Files面板的内New选项中单击Blank Project (PCB)。

2.重新命名工程文件（用扩展名.PrjPCB），选择File>>Save Project As。

保存于您想存储的地方，在File Name中输入工程名Multivibrator.PrjPCB并单击Save保存。

创建一个新的电气原理图1.选择File>>New>>Schematic，或者在Files面板内里的New选项中单击Schematic Sheet。

在设计窗口中将出现了一个命名为Sheet1.SchDoc的空白电路原理图并且该电路原理图将自动被添加到工程当中。

该电路原理图会在工程的Source Documents目录下，通过文件File>>Save As可以对新建的电路原理图进行重命名。

加载元件和库1.点击Libraries标签显示Library面板。

2.在Library面板中点击Search in按钮。

3.在搜索框中输入元件名称，点击Search 按钮开始搜索。

在电路原理图中放置元件1.通过Libraries 快捷键来显示库面板。

2.选择需要的元件，点击Place进行放置3.放置器件在原理图之前，应该先设置其属性。

按TAB键进行设置。

电路连线在菜单中选择Place>>Wire 或者在连线工具条中点击Wire来进入绘线模式。

最后编译该工程文件，完成原理图的绘制。

创建一个新的PCB文件在将原理图设计转变为PCB设计之前，需要创建一个新的PCB和至少一个板外形轮廓。

在Altium Designer中创建一个新的PCB的最简单的方法就是运用PCB板向导，它可让您根据行业标准选择自己创建的自定义板的大小。

在任何阶段，都可以使用后退按钮检查或修改该向导的之前页面。

AltiumDesigner原理图元器件库详细说明

AltiumDesigner原理图元器件库详细说明Altium Designer原理图元器件库详细说明altium desinger 原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB 的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件VALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括 4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括 LINTEC公司的运算放大器NATDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的SCR 和TRIAC TEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件也许部分因版本回有所不同，这是 PROTEUS 6.7的版本。

如何删除左边元件列表中的元件点edit 中的Tidy可以删去所有你没用到的零件，但如果想只删其中指定的零件，似乎Proteus没有这个功能。

在器件箱中删除任意元件的方法：1.先在图纸中右键删除你在器件箱中指定的元件。

2.选中编辑(Edit)--整理选项(Tidy)--确定。

3.整理选项(Tidy)可以删除图纸上没有物理连接和在图纸工作区域以外的所有元件。

教你如何自己做模版点击此处下载ourdev_237795.rar(文件大小:628K)怎样可以看见电路中的电流流动？菜单\System\Set Animation Options\Show Wire Current with Arrows ? 后面打勾怎样看高低电平？在元件脚上有一个正方形的小点，红色为高电平，蓝色为低电平元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

AltiumDesigner绘制原理图元件绘制元件

AltiumDesigner绘制原理图元件绘制元件Altium Designer是一款专业的电子设计自动化软件，广泛应用于电
子产品的原理图设计与PCB布局。

绘制原理图时，元件的准确绘制至关重要，下面将详细介绍在Altium Designer中如何绘制原理图元件。

1. 创建新的项目：打开Altium Designer，并创建一个新的项目。

选择文件 > 新建 > 项目 > PCBproject。

2.添加原理图：在项目中添加原理图文件。

右击项目文件夹，选择添加>新建原理图。

给原理图起一个合适的名称，并确定其保存位置。

6. 绘制原理图符号：在创建模板的图纸上，使用绘图工具绘制原理
图符号。

绘制时要注意符号的连线和引脚的位置。

绘制完成后，点击
Save按钮保存原理图符号。

7.定义原理图符号的属性：在原理图符号的属性对话框中，定义符号
的名称、引脚、封装等属性。

10.保存原理图：在绘制完成后，点击保存按钮，保存原理图文件。

以上就是在Altium Designer中绘制原理图元件的步骤。

通过正确准
确地绘制原理图元件，可以确保电路设计的准确性和可靠性。

在绘制过程中，要注意元件的引脚和连线的位置，以及符号的属性定义等方面的要求。

只有细心和准确地绘制元件，才能确保电路的正常运行。

AltiumDesigner13标准教程第九章创建元件库及元件封装

254 图 9-5 IEEE 符号工具栏
第9章
创建元件库及元件封装
：低态有效输出符号；：π形符号；：大于等于符号；：集电极上位符号；：发射极开路符号；：发射极上位符号；：数字信号输入符号；：反向器符号；：或门符号；：输入输出符号；：与门符号；：异或门符号；：左移符号；：小于等于符号；：求和符号；：施密特触发输入特性符号；：右移符号；：打开端口符号；：右向信号流量符号；：双向信号流量符号。
图 9-3
原理图符号绘制工具 253
：绘制矩形。：绘制圆角矩形。：绘制椭圆。：绘制扇形。：插入图片。：在当前库文件中添加一个元件。：在当前元件中添加一个元件子部分。：放置管脚。这些工具与原理图编辑器中的工具十分相似，这里不再进行详细介绍。
2．模式工具栏
模式工具栏用来控制当前元件的显示模式，如图 9-4 所示。：单击该按钮可以为当前元件选择一种显示模式，系统默认为 Normal。：单击该按钮可以为当前元件添加一种显示模式。：单击该按钮可以删除元件的当前显示模式。：单击该按钮可以切换到前一种显示模式。图 9-4 模式工具栏：单击该按钮可以切换到后一种显示模式。
252
第9章
创建元件库及元件封装
了。其中按钮功能如下。：为选定元件添加一个别称。：删除选定的别称。：编辑选定的别称。
3．Pins（管脚）栏
在元件栏中选定一个元件，将在管脚栏中列出该元件的所有管脚信息，包括管脚的编号、名称、类型，其中各个按钮功能如下。：为选定元件添加一个管脚。：删除选定的管脚。：编辑选定管脚的属性。
9.1.3 设置库编辑器工作区参数
在原理图库文件的编辑环境中，选择 “工具”→“文档选项”菜单命令，则弹出如图 9-6 所示的“库编辑器工作台”对话框，可以根据需要设置相应的参数。该对话框与原理图编辑环境中的“文档选项”对话框的内容相似，所以这里只介绍其中个别选项的含义，其他选项用户可以参考原理图编辑环境中的“文档选项”对话框进行设置。 “显示隐藏 Pin（显示隐藏管脚） ” 复选框：用来设置是否显示库元件的隐藏管脚。若选中该复选框，则图 9-6 设置工作区参数元件的隐藏管脚将被显示出来，但并没有改变管脚的隐藏属性。要改变其隐藏属性，只能通过管脚属性对话框来完成。 “习惯尺寸”选项组：用来设置用户是否自定义图纸的大小。选中该复选框后，可以在下面的 X、Y 文本框中分别输入自定义图纸的高度和宽度。

AltiumDesigner中PCB元件的绘制

实验四 Altium Designer 10 中PCB元件封装的绘制元件封装可以从PCB Editor复制到PCB库，从一个PCB库复制到另一个PCB 库，也可以是通过PCB Library Editor的PCB Component Wizard或绘图工具画出来的。

在一个PCB设计中，如果所有的封装已经防止好，设计者可以在PCB Editor 中执行Design→Make PCB Library命令生成一个只包含所有当前封装的PCB库。

Altium Designer为PCB设计提供了比较齐全的各类直插元件和SMD元件的封装库，这些封装位于Altium Designer安装目录下的Library\Pcb文件夹中。

一、例题例1 用PCB Component Wizard生成如图4-1所示的DIP14封装。

图4-1DIP14封装的参数：模型样式：Dual in-line Package圆形焊盘外径60mil、内径30mil （单位：Imperial units）焊盘水平间距300mil、垂直间距100mil焊盘数：14解：1.建立一个新的PCB库建立新的PCB库包括以下步骤。

（1）执行File→New→Library→PCB Library命令，建立一个名为Pcblib1.Pcblib的PCB库文档，同时显示名为PCBCOMPONENT_1的空白元件页。

（2）重新命名该PCB库文档为PCB Footprints.Pcblib，新PCB封装库是库文件包的一部分，如图4-2所示。

图4-2（3）单击PCB Library标签进入PCB Library面板。

（4）单机一次PCB Library Editor工作区的灰色区域，按Page Up键放大直到能够看清网格，如图4-3所示。

图4-3现在就可以使用PCB Library Editor提供的命令在新建的PCB库中添加、删除或者编辑封装了。

2.使用PCB Component WizardPCB Library Editor提供了PCB Component Wizard使设计者在属兔一系列设置后可以建立一个元件封装，接下来演示如何让利用向导建立DIP14封装，如图4-4。

实验15-创建PCB元件库及封装

电子线路设计与实践实验讲义实验十五创建PCB元件库及封装2021. 12. 6.一、实验目的1、掌握Altium Designer 21元件库编辑器的功能和基本操作；2、掌握用PCB元件库创建元件封装；二、实验内容（一）利用PCB向导创建元件规则封装。

绘制PLCC44芯片，该芯片焊盘的排列为PGA44，如图15-1所示，图中的数字为焊盘号码.图15-11、新建文件夹“实验十五”；2、执行File—New—Library—PCB Library，启动PCB库编辑环境，并创建一个新的PCB 库文件，命名为“实验十五PCB封装. PcbLib”；3、在PCB库编辑环境点击键盘上的“L”键，打开层和颜色设置文本框，选择“TopLayer”，“BottomLayer”,“Top OverLay”,“Mechanical1”,“Keep-OutLayer”和“Multi-Layer”。

4、选择Tools—Component Wizard，弹出元件封装向导对话框，单击右下角Next按钮进入元件封装模式选择画面，选择Pin Grid Arrays(PGA)封装模式，另外单位选择英制单位mil。

如图15-2所示。

图15-25、单击Next按钮，进入焊盘尺寸设定画面，保持默认值。

单击Next按钮，进入焊盘间隔距离设定画面，保持默认值。

单击Next按钮，进入轮廓宽度设定画面，保持默认值。

单击Next按钮，进入焊盘编号设定画面，选择Numeric。

单击Next按钮，进入选择焊盘数量设定画面，选择后的图如图15-3所示。

图15-36、单击Next按钮，进入封装命名画面，改为PLCC44。

单击Next按钮，完成向导，单击Finish。

如图15-4所示.图15-47、图15-4与要求的图15-1有差别，需要人工删除四个角上的焊盘。

然后为焊盘添加文字号码，文字号码添加在TopOverLay层。

另外添加的文字号码与焊盘本身的编号应该一致，即双击每个焊盘，将其编号重新按照图15-1改正.8、设置元件参考点。
