交流信号的几种常用参数测量

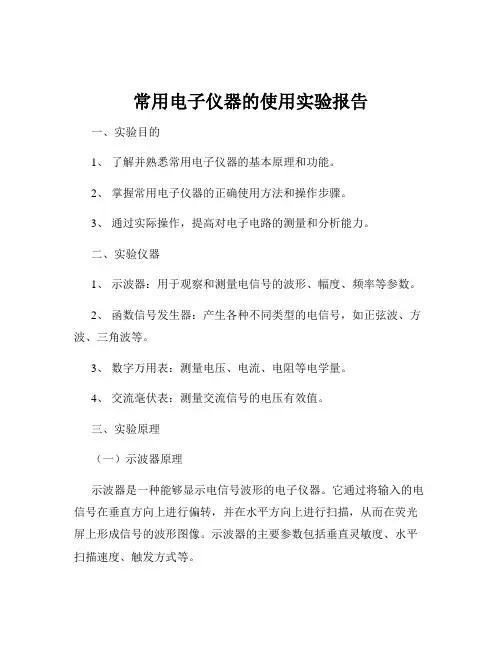

常用电子仪器的使用实验报告
常用电子仪器的使用实验报告一、实验目的1、了解并熟悉常用电子仪器的基本原理和功能。
2、掌握常用电子仪器的正确使用方法和操作步骤。
3、通过实际操作，提高对电子电路的测量和分析能力。
二、实验仪器1、示波器：用于观察和测量电信号的波形、幅度、频率等参数。
2、函数信号发生器：产生各种不同类型的电信号，如正弦波、方波、三角波等。
3、数字万用表：测量电压、电流、电阻等电学量。
4、交流毫伏表：测量交流信号的电压有效值。
三、实验原理（一）示波器原理示波器是一种能够显示电信号波形的电子仪器。
它通过将输入的电信号在垂直方向上进行偏转，并在水平方向上进行扫描，从而在荧光屏上形成信号的波形图像。
示波器的主要参数包括垂直灵敏度、水平扫描速度、触发方式等。
（二）函数信号发生器原理函数信号发生器是一种能够产生各种周期性电信号的仪器。
它通常采用集成电路和数字技术，通过设置不同的参数，如频率、幅度、占空比等，来产生所需的信号波形。
（三）数字万用表原理数字万用表基于数字电路和模数转换技术，将测量的电学量转换为数字信号，并通过显示屏显示出测量结果。
它可以测量直流电压、交流电压、直流电流、交流电流、电阻、电容、二极管等多种电学参数。
（四）交流毫伏表原理交流毫伏表用于测量交流信号的电压有效值。
它采用放大和检波电路，将输入的交流信号进行放大和整流，然后通过表头显示出电压的有效值。
四、实验内容及步骤（一）示波器的使用1、开启示波器电源，预热一段时间。
2、调节“辉度”、“聚焦”等旋钮，使荧光屏上显示出清晰的扫描线。
3、选择合适的输入通道，并将探头连接到被测信号源。
4、调节“垂直灵敏度”和“水平扫描速度”旋钮，使信号波形在荧光屏上显示出合适的大小和周期。
5、选择合适的触发方式，以使波形稳定显示。
6、测量信号的幅度、周期、频率等参数，并记录测量结果。
（二）函数信号发生器的使用1、开启函数信号发生器电源，选择所需的信号类型，如正弦波、方波或三角波。

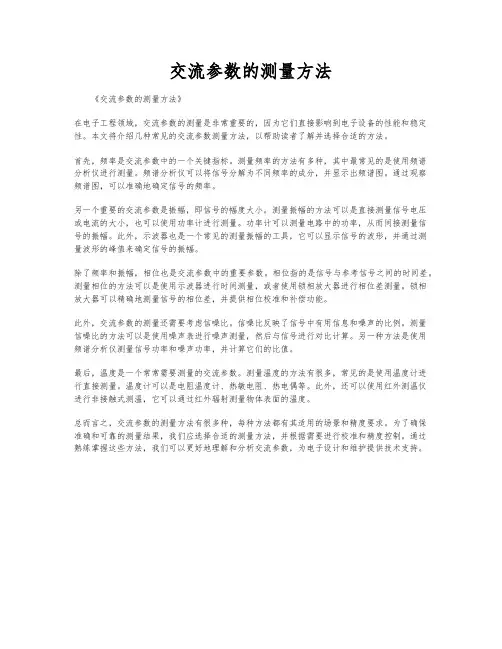

交流参数的测量方法
交流参数的测量方法《交流参数的测量方法》在电子工程领域，交流参数的测量是非常重要的，因为它们直接影响到电子设备的性能和稳定性。
本文将介绍几种常见的交流参数测量方法，以帮助读者了解并选择合适的方法。
首先，频率是交流参数中的一个关键指标。
测量频率的方法有多种，其中最常见的是使用频谱分析仪进行测量。
频谱分析仪可以将信号分解为不同频率的成分，并显示出频谱图。
通过观察频谱图，可以准确地确定信号的频率。
另一个重要的交流参数是振幅，即信号的幅度大小。
测量振幅的方法可以是直接测量信号电压或电流的大小，也可以使用功率计进行测量。
功率计可以测量电路中的功率，从而间接测量信号的振幅。
此外，示波器也是一个常见的测量振幅的工具，它可以显示信号的波形，并通过测量波形的峰值来确定信号的振幅。
除了频率和振幅，相位也是交流参数中的重要参数。
相位指的是信号与参考信号之间的时间差。
测量相位的方法可以是使用示波器进行时间测量，或者使用锁相放大器进行相位差测量。
锁相放大器可以精确地测量信号的相位差，并提供相位校准和补偿功能。
此外，交流参数的测量还需要考虑信噪比。
信噪比反映了信号中有用信息和噪声的比例。
测量信噪比的方法可以是使用噪声表进行噪声测量，然后与信号进行对比计算。
另一种方法是使用频谱分析仪测量信号功率和噪声功率，并计算它们的比值。
最后，温度是一个常常需要测量的交流参数。
测量温度的方法有很多，常见的是使用温度计进行直接测量。
温度计可以是电阻温度计、热敏电阻、热电偶等。
此外，还可以使用红外测温仪进行非接触式测温，它可以通过红外辐射测量物体表面的温度。
总而言之，交流参数的测量方法有很多种，每种方法都有其适用的场景和精度要求。
为了确保准确和可靠的测量结果，我们应选择合适的测量方法，并根据需要进行校准和精度控制。
通过熟练掌握这些方法，我们可以更好地理解和分析交流参数，为电子设计和维护提供技术支持。
中山大学用示波器测量交流信号的基本参数物理实验报告
中山大学用示波器测量交流信号的基本参数物理实验报告在上一篇文章《中山大学用示波器测量交流号的基本参数物理实验报告》中，我们提到了许多与“电”有关的物理概念，如交流电压、交流电流、谐波等，这些在我们日常生活中都经常遇到。
因此本文将介绍有关交流号和电的基本参数。
同时我们还可以通过实验来验证这些概念。
本实验是中山大学在200年的大学生素质教育项目“用示波器测量两个电压之间的正弦号”中开展的“电”与“形”方面的教学实验计划之一，实验目的是通过理论结合物理实验实际，研究两个电压之间正弦号与动态波动电流之间的关系，探讨与电有关概念、物理模型及应用场合等相关问题。
一、基本实验本实验将使用一个示波器，由输入端(ADC)和输出端(ON)组成两个不同正弦号和动态电流。
根据所学知识，本实验将建立一个稳定有序、振荡明显的两个电压之间的正弦号并记录。
这种正琴号可表示为: P=-011;也可以表示为: P=-011-011 (由号源输入端输出端可得: P=-011-011)。
同时还可以记录下两个电压之间动态波动电流所占分位数；分析两个电压之间线性相关系数 S和谐波指数 S。
二、电与形（或电的能量）我们可以把电压与电流看成是一对静止的、静止不动的磁体，它们都是有电元素组成的。
其中磁铁的磁场强度很大，磁体的磁通量很小，它们可以忽略不计。
当两个不同属性的电场作用在同一金属上时，它就会产生一个振荡现象。
它被称为振荡现象，这一现象与电场方向相反。
当这对物理静止物处于带电状态时，也就发生了振荡现象；反之则没有。
也就是说，不能用交流电来表示某一个事物的发生或消亡过程。
三、应用在实际工程中，为了解决数字量宽电路，数字电路一般都是两路号输入，因此可能会产生共模输入或共模变换等两种情况，为了解决这些问题，我们需要对整个电路进行放大测试或分析，因此必须进行实验测量。
我们进行了“示波器测数字电路”实验。
通过实验，我们发现这两个电路之间产生共模变换的条件（1)是一个理想电压值(LC)和一个动态范围(IR)和一个共模变化率(RF)组合电路（2)。
利用示波器观察电路中的交流信号
利用示波器观察电路中的交流信号示波器是一种在电子测量中使用的重要仪器，可以用于观察和分析电路中的各种信号波形。
在电路中，交流信号是非常常见的，因此利用示波器观察电路中的交流信号是我们在电子实验中经常会进行的一项实践。
一、仪器准备在开始观察电路中的交流信号之前，我们需要准备一台示波器以及连接电缆。
示波器是一种复杂的仪器，可以用于测量电压、电流、频率等参数，并且可以显示信号的波形。
连接电缆是用来将示波器与电路连接起来的工具，其中探头是连接电路的一端，而另一端连接示波器的输入端口。
二、连接示波器与电路将示波器和电路连接起来的过程中，我们首先需要确保电路与示波器之间的电缆连接正确无误。
一般情况下，示波器的探头有两个部分，一个是地线，另一个是信号线。
我们将地线连接到电路的地点，通常是电路的地端，而信号线则连接到我们想要观察的电路节点上。
三、调节示波器参数在观察交流信号之前，我们还需要调节示波器的一些参数，以便获得清晰的波形。
首先是调节示波器的扫描速度，也就是水平方向上波形的移动速度。
一般情况下，我们可以选择自动扫描，使得示波器可以自动调整扫描速度。
其次，我们需要调节示波器的垂直方向上的灵敏度，以便适应电路信号的幅度范围。
通过缩放调节杆或旋钮来改变垂直方向上的灵敏度，使得波形能够完整地显示在示波器的屏幕上，既不过大也不过小。
四、观察交流信号当我们完成了示波器的参数调节后，就可以开始观察电路中的交流信号了。
通过示波器的屏幕，我们可以清晰地看到信号的波形特征。
在观察交流信号的过程中，我们可以注意以下几点：1. 波形形状：交流信号的波形形状有很多种，例如正弦波、方波、三角波等。
我们可以根据实际情况来判断信号的波形形状，并与理论预期进行比较。
2. 幅度和频率：交流信号的幅度和频率是其重要的特征参数，可以通过示波器的刻度和标尺进行测量和分析。
通过观察信号的峰峰值和周期，我们可以得出信号的幅度和频率。
3. 峰峰值和均值：示波器还可以帮助我们测量信号的峰峰值和均值，用于进一步分析信号的电压变化情况。
交流信号的几种常用参数测量(仪器说明)
主菜单-光标测量-手动方式
④．移位旋钮移动光标定位在待测波形待测位置 ⑤．获得测量数值：（时间以屏幕水平中心位置为 基准，电压以通道接地点为基准） 显示光标 1或2 位置的电压或时间值 显示光标 1、2 的水平间距（△X）：即两光标间 的时间值。显示光标 1、2 水平间距的倒数 （1/△X）。 显示光标 1、2 的垂直间距（△Y）：即两光标间 的电压值。 注：当光标功能菜单隐藏或显示其它功能菜单时， 测量数值自动显示于屏幕右上角。 45
18
水平控制区（HORIZONTAL）
转动水平 SCALE 旋钮改变 “S/div（秒/格）”水平档位， 状态栏对应通道的档位显示发 生了相应的变化。以 1－2－5 的形式步进。 Delayed（延迟扫描）快捷键： 按下水平 SCALE 旋钮可以切 换到延迟扫描状态，在延迟扫 描状态可达到 10ps/div * 。
主菜单-光标测量-追踪方式
光标追踪测量方式是在被测波形上显示十 字光标，通过移动光标的水平位置，光标 自动在波形上定位，并显示当前定位点的 水平、垂直坐标和两光标间水平、垂直的 增量。 其中，水平坐标以时间值显示，垂直坐标 以电压值显示。
46
主菜单-光标测量-追踪方式
操作步骤如下： ①．选择光标追踪测量模式，按键操作顺序为： CURSOR → 光标模式 →追踪 。 ②．选择光标 A、B 的信源：根据被测信号的输入 通道不同，选择 CH1 或 CH2 。若不希望显示此 光标，则选择 无光标 。 ③．移动光标在波形上的水平位置 • 注意：只有光标追踪菜单显示时，才能水平移动 光标。在其它菜单状态下，十字光标在当前窗口 的水平位置不会改变，垂直光标可能因为波形的 瞬时变化而上下摆动。
42
主菜单-光标测量
信号的技术参数
信号的技术参数
信号的技术参数主要包括：
1．信号的频率：信号的频率是指单位时间内信号波动的次数，单位为赫兹（Hz）。
频率决定了信号的周期和波长，是信号的一个重要参数。
2．信号的振幅：信号的振幅是指信号波动的幅度，即信号的最大值与最小值之间的差值。
振幅决定了信号的强度和能量，也是信号的一个重要参数。
3．信号的相位：信号的相位是指信号波动的起点相对于参考点的位置。
相位决定了信号的形状和时间，是信号的一个重要的参数。
4．信号的调制方式：信号的调制方式是指将低频信息调制到高频载波上的一种方式。
常见的调制方式有调频（FM）、调相（PM）和调幅（AM）等。
调制方式决定了信号的质量和传输效率，是信号的一个重要的参数。
5．信号的传输方式：信号的传输方式是指信号传输的方式和媒介。
常见的传输方式有无线传输和有线传输等。
传输方式决定了信号的覆盖范围和稳定性，是信号的一个重要的参数。
线路参数 异频法
线路参数异频法异频法是一种通信系统中常用的线路参数测量方法。
它通过在输入端加入一定频率的信号源，然后在输出端测量电压、电流或功率等参数的方法，来评估线路的性能。
这种方法广泛应用于电信、无线通信等领域，对于确保通信质量、提高信号传输效率起到了重要作用。
异频法的基本原理是利用输入端的信号源产生一系列不同频率的信号，经过线路传输后，输出端信号的幅度和相位差会受到线路传输特性的影响。
通过测量这些参数的变化，可以准确评估线路的传输带宽、衰减情况以及传输效率等。
因此，异频法不仅可以用来评估线路的质量，还可以用来识别线路中存在的故障和改善线路的性能。
在实际应用中，异频法有多种测量方式。
其中较常用的方法包括正弦法、光纤法和微波法等。
正弦法是通过在输入端添加正弦信号，并在输出端测量相应信号的幅度和相位差来进行测量的。
光纤法是利用光纤传输信号的特性进行测量，可以实现高速、长距离的信号传输。
而微波法则是利用微波频段的信号进行测量，可以实现更高的传输速率和更低的信号衰减。
在实际应用中，异频法的测量结果可以用于指导线路的设计和优化。
比如，在电信领域中，通过对线路的异频法测量，可以评估光纤线路的传输能力，提前发现潜在的故障和光纤连接的安全性问题。
而在无线通信领域中，异频法的测量结果可以用来评估无线网络的传输延迟和信号强度等参数，为无线通信基站的建设和优化提供指导。
总之，异频法作为一种通信系统中常用的线路参数测量方法，具有生动、全面且有指导意义的特点。
它不仅可以用于评估线路的性能和传输能力，还可以用于识别故障和提高通信质量。
因此，异频法在电信、无线通信等领域中得到了广泛应用，并在不断发展与创新中发挥着重要的作用。
AC信号的特征描述
１AC 信号的特征参数最常见的AC （Alternating Current ）信号是正弦波、三角波、脉冲等几种交流信号，是我们技术工作中使用频度最高的名词，周期性变化是其共性。
本文对描述AC 信号的常用参量加以说明，以求对AC 信号的深入理解和灵活描述。
常用的AC 信号描述参数有有效值、峰值和峰峰值、平均值及dBm 等。
1 参量的特征及其定义⒈1 有效值（RMS ）（root mean square ）有效值是依据电流的热效应来规定的。
两个同阻值的电阻，一个通直流，一个通交流，若在同一时间内，它们产生的热量相等，则其中直流电压的数值既为另一个交流电压的有效值。
在数学上，有效值与均方根值是同义词，一个周期波形的RMS 值是通过求均方根值获得的。
RMS 值只对周期性信号才有意义。
设u （t ）为交流信号，T 为其周期，则其RMS 值为：()⎰=T dt t u T U 021即在u (t )的整个周期上，将每一个点的电压值平方后再相加，再求均值，最后开方。
用这种方法求得的波形RMS 值与信号的波形形状无关，只是测定波形的幅度特性。
显然，对于正弦波与其全波整流后的波形，其有效值相同。
RMS 值是规定交流信号幅度最有用的办法，常用大写字母表示。
1.2 峰值和峰-峰值峰值是从参考电平开始计算的，即从零电平到最大电压值的差值，有正峰值和负峰值之分。
峰-峰值是从最小的负电压值到最大的正电压值之间的差值，既正峰值和负峰值之间的差值。
峰值因子（crest facter ）（简C.F.）是指波形的峰值对有效值的比率。
若已知一特定交流信号，可用其相关峰值因子将峰值转化成相应的RMS 值。
1.3 平均值平均值指交流信号中不随时间变化的常数，是该信号级数展开式中的恒定分量。
交流信号的平均值等于此信号绝对值的平均值。
假如对于一个正弦波而言，在一个周期中，正半周内波形与负半周内波形相同，但方向相反，则平均幅度为零。
但我们感兴趣的值是指该电压加在一个电阻上的发热值，故正弦波的平均值指正弦波经过全波整流后的平均值。
测试技术试卷及答案
测试技术试卷及答案《机械工程测试技术基础》课程试题一、填空题（20分，每空1分）1.测试技术是测量和实验技术的统称。
工程测量可分为静态测量和动态测量2.测量结果与被测真值之差称为测量误差3.将电桥接成差动方式习以提高灵敏度，改善非线性，进行温度补偿。
4.为了补偿温度变化给应变测量带来的误差，工作应变片与温度补偿应变片应接在相邻桥臂上。
5．调幅信号由载波的幅值携带信号的信息，而调频信号则由载波的频率携带信号的信息。
6．绘制周期信号某(t)的单边频谱图，依据的数学表达式是傅氏三角级数中的各项系数，而双边频谱图的依据数学表达式是傅氏复指数级数中的各项系数7．信号的有效值又称为，有效值的平方称为，它描述测试信号的强度(信号的平均功率)。
8．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是，后者频谱特点是9.为了求取测试装置本身的动态特性，常用的实验方法是和10.连续信号某(t)与(tt0)进行卷积其结果是：某(t)(tt0)其几何意义是二、选择题（20分，每题2分）1．直流电桥同一桥臂增加应变片数时，电桥灵敏度将(C)。
A．增大B．减少 C.不变 D.变化不定2．调制可以看成是调制信号与载波信号(A)。
A相乘B．相加C．相减D.相除3．描述周期信号的数学工具是(D)。
A．相关函数B．拉氏变换C．傅氏变换D.傅氏级数4．下列函数表达式中，(B)是周期信号。
5co10tA．某(t)0B．某(t)20eat当t0当t0co20t(t)(t)C．某(t)5in20t10co10t5．时域信号的时间尺度压缩时，则其频带的变化为(B)。
A．频带变窄、幅值增高B．频带变宽、幅值压低C．频带变窄、幅值压低D．频带变宽、幅值增高6．非线性度是表示定度曲线(A)的程度。
A．偏离其拟合直线B．接近真值C．正反行程的不重合7．一般来说，测试系统的灵敏度越高，则其测量范围(B)。
A．越宽B．越窄C．不变8.下列哪一种敏感元件不属于弹性式压力敏感元件（D）A.波登管B．膜片C．波纹管D．电阻应变片9.对于单向应力状态的测量，贴应变片时，应变片的方向与主应力方向应该相交成（A）A.0°B．45°C．90°D．30°10．二阶装置引入合适阻尼的目的是（C）。
万用表测hz方法
万用表测hz方法
万用表是电工和电子爱好者常用的一种电测量仪器，可以用来测量电压、电流、电阻等参数，还可以进行频率测量。
以下是使用万用表进行频率测量的方法：
1. 选择测量范围：在进行频率测量之前，需要根据待测信号的频率选择合适的测量范围。
通常，万用表会提供几个不同的频率测量范围，例如1Hz-10Hz、10Hz-100kHz、100kHz-1MHz等。
选择合适的测量范围可以确保测量的准确性和稳定性。
2. 连接测量端口：将万用表的探头连接到待测信号的输出端口上。
通常，万用表的探头会有两个不同的接口，一个是用来测量交流信号的，另一个是用来测量直流信号的。
在连接时，需要根据待测信号的性质选择合适的接口。
3. 调整万用表：在使用万用表进行频率测量之前，需要先调整万用表。
将万用表的旋钮拨到交流电压档位，然后调整测量范围，使测量范围与待测信号的频率范围相匹配。
4. 读取频率值：将万用表与待测信号连接后，万用表会自动显示出待测信号的频率值。
如果万用表显示的频率值与待测信号的实际频率值有偏差，需要进行调整。
需要注意的是，在进行频率测量时，要确保待测信号的波形是标准的正弦波，否则测量结果可能会有误差。
此外，万用表的准确度也会影响测量结果，所以在使用过程中需要定期进行校准和维护。
交流信号有效值的测量
交流信号有效值的测量在现代通信领域中，交流信号的有效值是一个非常重要的参数。
有效值可以用来描述交流信号的振幅大小，从而评估信号的强弱或是稳定性。
本文将介绍交流信号有效值的测量方法和相关概念，以帮助读者更好地理解和应用有效值测量。
我们需要了解什么是交流信号。
交流信号是指在一定时间内，信号的电压或电流大小呈现周期性变化的情况。
例如，交流电压的波形通常为正弦波或方波。
而直流信号则是一种恒定电压或电流大小的信号。
交流信号与直流信号的主要区别在于交流信号具有周期性变化的特点。
在测量交流信号有效值时，我们通常使用均方根值来表示。
均方根值是指信号的平方平均值再开根号。
它可以反映交流信号的振幅大小，不受信号波形的影响。
例如，对于一个正弦波信号，其均方根值等于其峰值的一半。
均方根值的单位与信号的单位相同，通常为伏特（V）或安培（A）。
测量交流信号有效值的方法有多种，下面我们将介绍两种常用的方法。
第一种方法是使用示波器进行测量。
示波器是一种用于观察和测量电信号的仪器。
通过连接示波器的探头到信号源上，我们可以在示波器的屏幕上观察到信号的波形。
示波器通常可以直接测量信号的有效值，并显示在屏幕上。
这种方法简单直观，适用于频率较低的信号测量。
第二种方法是使用电压表或电流表进行测量。
这种方法适用于频率较高的信号测量，例如无线电频率或高速数字信号。
我们可以将电压表或电流表连接到信号源上，通过选择交流测量模式，仪器会自动测量信号的有效值并显示出来。
这种方法比较灵活方便，适用于各种交流信号的测量。
除了示波器和电压表、电流表，还有其他一些专用的仪器可以用于交流信号有效值的测量，例如频谱分析仪、多用途测试仪等。
这些仪器在不同的应用场景下具有不同的优势和适用性。
在实际应用中，交流信号有效值的测量非常重要。
它可以用于评估信号的强弱、稳定性和质量。
例如，在电力系统中，有效值的测量可以用于评估电压或电流的稳定性，以保证电力系统的正常运行。
在通信系统中，有效值的测量可以用于评估信号的强度和质量，以保证通信的可靠性和稳定性。
信号常用仪表
信号常用仪表本章对现场使用的常用仪表进行一般介绍。
第一节万用表万用表是一种多量程和测量各种电量的便携式复式电气测量仪表。
一般可用来测量直流电压、直流电流、交流电压、交流电流、直流电阻、音频电平等电量。
其基本结构由磁电系微安表、内部测量电路和转换装置等组成。
一、使用方法（一）测量类型和量程选择测量前首先要根据被测对象，将类型选择开关旋至相应位置，如测量交流电压应将旋钮旋至交流电压挡。
在类型选择之后注意量程的选择，量程选择过小，将可能烧损表头，量程选择过大，将影响测量精度，所以在选择量程时，应使指针指示在满刻度的1/2或2/3以上，这样测量结果较准确。
在无法预测测量的电压或电流值时，应选择最高量程，然后再逐步减小量程。
（二）测量连接在测量类型、量程选择好后，要注意测量连接。
在测量直流电量时特别要注意仪表的极性，即测量直流电压时，应将万用表正极的红色表笔接被测电路的正极，连接万用表负极的黑色表笔接被测电路的负极。
而测直流电流时，应让被测电流经万用表的正端输入，再从万用表的负端流出，若测量时指针反偏，说明万用表的表笔极性接反。
（三）欧姆挡的正确使用使用万用表欧姆挡测量电阻时必须注意以下几点:1.选择适当的倍率，尽量使指针在接近欧姆挡中心的刻度部分，因为被测元件的数值越接近欧姆挡中心刻度，读数越准确。
2.测量前应先“调零”，即将两测试表笔短接，旋转“零欧姆调整旋钮”，使指针在零欧姆位置，若零欧姆调整旋钮无法调零，则需更换内部相应的电池。
3.不能带电测量电阻，若带电测量相当于在测量回路中又增加了一外加电源，这不仅使测量结果无效，而且可能烧坏表头。
所以测量电路的电阻时，首先应断开电源。
4.被测电阻不能有并联支路，否则测得的电阻值将不是被测电阻之实际值，而是某一等效电阻值。
5.测量电阻时，不要双手同时接触表笔的金属部分，否则，人体电阻将被并入被测电阻，影响测量的准确度，在测量阻值较高的电阻时，尤其要注意。
（四）正确读数读数时应首先分清各类标尺，再从垂直于表盘中心的位置正确读数，若有反射镜，则应待指针与反射镜中镜像重合时读数。
交流输电线路参数测试
按照卡尔逊推导，大地电阻 Rg 9.869104 f 与频率线性相关，加权平均后误差可以消除。
等值深度
Dg
660 ， 其中
f
为线路走廊
的土壤电阻率，取常数。
电抗与频率的对数线性相关，加权平 均后将会引起误差，
可以认为电抗 x lg f ，则误差：
(( f lg( f f ) f lg( f f )) 2 lg f
在A相线路末端开路时，如果测量得到的A相绝缘电阻接 近于零，可能是：（1）首、末端的相别标识不对应，此 时可通过线路末端A相接地，B相、C相轮换开路的方式 来进行绝缘电阻的测量，核对相别；（2）本相线路沿线 某处有接地点，可通过测量直流电阻的方式来推算接地短 路点的大概位置。
线路B相和C相的绝缘电阻测量及核相方法与A相测量方法 相同。
•
V
•
a
V
•
b
V c
=
Zaa
Z ba
Z c
a
Zab Z bb Z
cb
Z ac
•
I
a
Z bc
•
I
b
Z cc
•
I
c
将三相量变换成对称分量，可得
V 120=SZS-1I120=ZscI120 式中，Zsc=SZS -1称为阻抗矩阵。当线路完全
对称，则
Zs Zm 0
0 Z (1) 0 0
3.5 工频干扰抑制
干扰动态抑制网络，按上图方式接入。
Z2是低阻抗网络，负责泄放来自线路的电容 耦合感应电压，根据感应电压的不同，自动控制 Z2的网络结构，在保证将感应电压泄放到大地的 同时，保证测试电源ES能可靠输出到被测线路。
Z1是高阻抑制网络，负责抑制来自被测线路 的电磁耦合干扰电流，根据干扰电流的不同，自 动控制Z1的网络结构，在保证将干扰电流抑制到 安全水平的同时，保证测试电源ES能可靠输出到 被测线路。
交流电量参数测量方法的特点及应用
交流电量参数测量方法的特点及应用陆以彪1,赵永财2(1.黑龙江省电力科学研究院,黑龙江哈尔滨150030; 2.黑龙江省海林市电业局,黑龙江牡丹江157100)摘 要:在交流电量参数测量中,可以采用采样式测量方法。
通过对各种采样方法的比较,较全面详细地介绍直流采样方法和各种交流采样方法的特点及其应用。
关键词:交流电量参数;测量方法;特点;应用中图分类号:T M930.1 文献标识码:A 文章编号:1002-1663(2007)05-0351-03Cha ra cter isti c of AC ener gy param eter s gaug i n gm ethod and its appli ca ti onLU Yibiao 1,Z HAO Yongcai2(1.Heil ongjiang Elec tric Po we r Re s ea rch I nstit ute,Ha rbin 150030,China;2.Hailin C ity Electric Po we r B ureau,M udanji ang 157100,China)Abstrac t:Sa mp ling gauging m ethod can be used in m easuring AC energy para me ters .The paper discussed DCsampling me thod and the fea tur e sof all kinds of AC sa mp lingm ethods and the ir app lica tions in details by com 2paring diff e r ent sa mpling m ethods .Key wor ds:AC energy para m eter;gauging me thod;cha r acte ristic;app lication 交流电量参数的测量方法主要分为两大类:模拟电路测量方法和采用计算式测量方法。
交流参数的测量方法
交流参数的测量方法"交流参数的测量方法"通常涉及测量电路、系统或设备的电流、电压、功率和频率等参数，这些参数是描述交流电路行为的关键指标。
以下是一些常见的交流参数测量方法：1.电流测量：电流测量可以通过使用电流表（电流表、电流夹持器）在电路中测量电流。
对于小电流，可以使用电流表，而对于大电流，电流夹持器（电流钳）可能是更方便的选择。
电流的测量需要在电路中引入一个电流测量设备，并将其连接到要测量的电流路径。
2.电压测量：电压测量通常使用数字万用表或示波器。
万用表可以用于测量电路中的静态电压，而示波器则能够显示电压随时间的变化。
在交流电路中，由于电压是随时间变化的，因此示波器是一种常见的工具，可以帮助观察交流信号的波形和特征。
3.功率测量：交流电路的功率测量涉及到有功功率、无功功率和视在功率的测量。
功率测量设备包括功率表、功率计和示波器。
这些设备可以用于测量电路中的功率分布，并确定有功功率、无功功率以及功率因数等参数。
4.频率测量：频率是交流电路中一个重要的参数。
频率计或频率计数器是常用于测量交流信号频率的工具。
示波器也可以用于观察信号的周期，并从中计算频率。
5.相位测量：相位是描述信号在时间上的偏移的参数。
示波器可以用于测量信号的相位差，特别是在比较两个信号时。
相位差通常以度或弧度表示。
6.阻抗测量：阻抗是交流电路中的另一个重要参数。
阻抗测量可以通过阻抗测量仪器进行，例如阻抗分析仪或网络分析仪。
7.谐波分析：交流电路中的谐波分析是评估信号中各阶谐波的相对大小的过程。
谐波分析仪可以用于测量和分析交流电路中的谐波成分。
这些测量方法通常需要使用适当的仪器和设备，以确保准确度和可靠性。
在进行电气测量时，确保遵循安全操作规程，并根据测量任务选择适当的工具和设备。
交流电压的测量方法
2.交流电压的测量方法
1）模拟电压表之检波-放大式
检波-放大式电压表的电路结构如图所示。 将被测电压Ux先变成直流电压，再经直流放大器
放大，然后驱动直流微安表指针偏转。 典型应用：峰值电压表
27 27
第27页，共63页。
特点： 受检波器件非线性的影响，测量微弱电压时，
外界干扰就特别明显。因此，这种电压表的灵 敏度将受到限制，一般不做成毫伏计，其测量 范围在零点一伏到数千伏之间。
由于采用了直流放大器，将引起零点漂移，影响电 表的读数。所以，对电源电压的稳定度要求比较高， 要采用稳压措施。
28 28
第28页，共63页。
2）放大-检波式
组成框图
步进 分压器
宽带交流 放大器
测量时，应考虑不同波形的需要。 测非正弦波形时其读数无直接意义，被测电压大小要根据
电压表的类型和波形来确定，需要进行换算
5
第5页，共63页。
3.1.2 电压测量的方法和分类
➢ 电压测量方法的分类 按对象：直流电压测量；交流电压测量
按技术：模拟测量；数字测量
1）直流电压的模拟测量方法 直流电流（放大或衰减）--〉驱动表头--〉指示
交流电压的有效值与平均值之比称为该交流 电压的波形因数，用Kf表示。
正弦信号的波形因数 三角波的波形因数 方波信号的波形因数
＝1.11 ＝1
25
25
第25页，共63页。
5．波峰因数 Kp
波峰因数Kp定义为峰值与有效值之比：
正弦信号的波峰因数 三角波的波峰因数 方波信号的波峰因数
26 26
均值 检波器
uA
先放大再检波，因此灵敏度很高。 均值电压表常用这种方式。
电工电子技术实验指导
U U图 11-1LR图 11-2图 11-3实验一戴维南定理的验证12．掌握测量有源二端网络等效参数的一般方法。
1．戴维南定理和诺顿定理戴维南定理指出：任何一个有源二端线性网络，总可以用一个电压源U S和一个电阻R S串联组成的实际电压源来代替，其中：电压源U S等于这个有源二端网络的开路电压U OC, 内阻R S等于该网络中所有独立电源均置零(电压源短路，电流源开路)后的等效电阻R O。
U S、R S和I S、R S称为有源二端网络的等效参数。
2．（1在有源二端线性网络输出端开路时，用电压表直接测其输出端的开路电压U OC, 然后再将其输出端短路，测其短路电流I SＣSCOCS IUR=。
此法必须在短路电流Isc的数值小于有源二端网络允许范围内进行，否则会因短路电流过大而损坏网络内的器件。
(2)用电压表、电流表测出有源二端网络的外特性曲线，如图5－1所示。
开路电压为U OC，根据外特性曲线求出斜率tgφ，则内阻为：图5-1IUR∆∆==φtgS。
(3)如图5－2所示，当负载电压为被测网络开路电压U OC一半时，负载电阻R L的大小（由电阻箱的读数确定）即为被测有源二端网络的等效内阻R S数值。
图5-2 图5-3(4)在测量具有高内阻有源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，为了消除电压表内阻的影响，往往采用零示测量法，如图5－3所示。
零示法测量原理是用一低内阻的恒压源与被测有源二端网络进行比较，当恒压源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”，然后将电路断开，测量此时恒压源的输出电压U，即为被测有源二端网络的开路电压。
三．实验设备1．直流数字电压表、直流数字毫安表2．直流稳压电源3．直流稳流电源4．综合实验台四．实验内容被测有源二端网络如图5-4所示.图5—41．图5-4线路接入直流稳压电源U S＝12V和直流稳流电源I S＝20mA及可变电阻R L。
交流输电线路参数测试
交流输电线路参数测试交流输电线路参数测试是一种针对交流输电线路的关键技术测试。
通过测试，可以确定电力线路的主要参数，例如线路阻抗、电感、电容和相位角等。
这些参数对于电力系统的安全运行和稳定性非常重要。
一般来说，交流输电线路参数测试分为两种主要方法：开路测试和封闭环测试。
在开路测试中，测试人员通过在一段输电线路两端分别接入仪器，测量其输入和输出信号的差异以确定电路参数。
在封闭环测试中，测试人员将一段线路从中继站断开，然后闭合回路，在该回路上施加一个测试信号，并测量该信号的响应以确定线路参数。
下面是交流输电线路参数测试的主要步骤：1. 准备测试仪器和设备测试仪器和设备是进行线路参数测试的必要条件。
一般来说，需要使用高精度数字电桥、电流电压源、波形记录仪、计算机等设备。
2. 准备测试工具测试工具包括测试线和探头等。
测试线应具有足够的耐压和耐电弧性能。
探头应能够安装和拆卸便捷、测量精度高。
3. 进行开路测试或封闭环测试进行开路测试或封闭环测试时，需要注意以下事项：（1）在测试开始前，应根据线路的特点选择恰当的测试方法。
（2）测试过程中，应注意保护测试仪器和设备，避免造成损坏。
（3）测试时应确保电力系统正常运行，以免影响测试结果。
（4）测试完成后，应及时整理好测试数据，进行数据分析和处理。
4. 分析测试结果测试结果的精度和准确性是确定电力系统参数的关键。
在分析测试结果时，需要注意以下事项：（1）检查测试数据是否完整和准确。
（2）根据测试数据计算出所需的参数，并对测试结果进行比较和验证。
（3）根据测试结果对电力系统进行调整和优化，确保系统的稳定性和安全性。
交流输电线路参数测试对于电力系统的安全运行和稳定性具有重要意义。
测试人员需要注意保护测试仪器和设备，在测试过程中谨慎操作，并对测试结果进行认真的分析和处理。
电路实验交流阻抗参数的测量和功率因数
电路实验交流阻抗参数的测量和功率因数交流阻抗是电路在交流电信号下对电流流过的阻力和电压的影响的量度。
在电路实验中，测量交流阻抗参数和功率因数是十分重要的。
本文将介绍交流阻抗参数的测量方法和功率因数的计算方法，并通过实验验证其可行性。
一、交流阻抗参数的测量方法1.电压、电流和相位测量方法为了测量交流阻抗参数，首先需要测量电压和电流的幅值以及它们之间的相位差。
电压的幅值可以通过示波器来测量，将示波器探头连接到电路的两端即可。
电压的幅值等于示波器上观察到的峰-峰值的一半。
电流的幅值通常需要使用电流互感器来测量。
电流互感器是一种能够将电路中的电流变成能够用示波器测量的电压信号的装置。
相位差可以通过示波器上的两个通道观察到的波形来测量。
将电压和电流分别连接到两个通道上，并调整示波器使得两个波形在示波器屏幕上重叠。
然后测量示波器上波形的水平差，即可得到相位差。
2.阻抗模值的计算方法交流阻抗的模值是电压与电流幅值之比。
假设电流的幅值为I，电压的幅值为V，阻抗的模值为Z，那么可以得到以下关系：Z=V/I通过测量得到的电压和电流的幅值，可以直接计算得到阻抗的模值。
二、功率因数的计算方法功率因数是交流电路中有用功率与总功率之比。
有用功率是指用于驱动负载工作的功率，而总功率是指电网提供的全部电能。
假设有用功率为P，视在功率为S，功率因数为pf，那么可以得到以下关系：pf = P / S有用功率可以通过测量电路中的电压和电流的相位差以及它们的幅值来计算。
假设电流的幅值为I，电压的幅值为V，电流与电压的相位差为Φ，那么可以得到以下关系：P = V * I * cos(Φ)视在功率可以通过测量电压和电流的幅值来计算。
假设电流的幅值为I，电压的幅值为V，那么可以得到以下关系：S=V*I通过测量得到的电压和电流的幅值以及相位差，可以计算得到功率因数。
三、实验验证为了验证上述测量方法的可行性，可以进行以下实验：1.准备一个带有电阻负载的电路，通过交流电源供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流信号的几种常用参数测量
一、引言
本文将介绍几种常用的交流信号参数测量仪器，包括示波器、频谱仪
和信号发生器。
二、示波器
示波器是测量交流信号常用的仪器之一、示波器通过显示电压随时间
变化的波形来分析其特性。
示波器通常包括一个探头用于连接被测信号源，一个显示屏用于显示波形，以及一些控制按钮用于调整测量参数。
1.幅度测量：示波器能够准确地测量交流信号的幅度。
通过调整示波
器的垂直量程和增益等参数，可以将信号的幅度显示在屏幕上。
2.频率测量：示波器也能够测量交流信号的频率。
通过调整示波器的
水平量程和观察屏幕上的周期数，可以计算信号的频率。
3.相位测量：示波器可以通过测量不同信号的相位差来计算交流信号
的相位。
通过在示波器上同时显示两个信号源的波形，可以直观地比较它
们的相位差。
三、频谱仪
频谱仪是另一种常用的交流信号参数测量仪器。
频谱仪可以将信号分
解成它们的频谱成分，并显示在频谱图上。
频谱仪通常包括一个输入端口
用于连接被测信号源，一个显示屏用于显示频谱图，以及一些控制按钮用
于调整测量参数。
1.频谱分析：频谱仪可以将复杂的交流信号分解成它们的频谱成分。
通过调整频谱仪的分辨率和带宽等参数，可以得到更准确的频谱图。
2.噪声测量：频谱仪可以测量交流信号中的噪声水平。
通过分析频谱
图上的噪声特征，可以评估信号的噪声水平和噪声分布。
3.杂散分析：频谱仪可以分析交流信号中的杂散成分。
通过分析频谱
图上的杂散特征，可以评估信号品质和杂散水平。
四、信号发生器
信号发生器是一种用于产生标准信号的仪器。
它能够产生稳定、精确
的交流信号，并且可以调整信号的幅度、频率和相位等参数。
信号发生器
通常包括一个输出端口用于连接被测设备，一个显示屏用于显示信号参数，以及一些控制按钮用于调整信号参数。
1.幅度设置：信号发生器可以准确地设置交流信号的幅度。
通过调整
信号发生器的幅度参数，可以产生所需的信号幅度。
2.频率设置：信号发生器可以准确地设置交流信号的频率。
通过调整
信号发生器的频率参数，可以产生所需的信号频率。
3.相位设置：信号发生器可以准确地设置交流信号的相位。
通过调整
信号发生器的相位参数，可以产生所需的信号相位。
五、总结
通过使用示波器、频谱仪和信号发生器等仪器，可以实现对交流信号
的幅度、频率和相位等参数的准确测量。
这些仪器不仅能够为电子工程师
提供必要的数据支持，还能够帮助他们分析信号特性和改进设计。
因此，
在电子工程领域中，这些仪器是非常重要的工具。
