PCB板钻孔参数简介--深联电路板

pcb 钻孔参数

pcb 钻孔参数PCB（Printed Circuit Board）钻孔参数是指在PCB制造过程中，钻孔的相关参数设置，包括钻孔直径、钻孔深度、钻孔位置等。

这些参数的合理设定对于保证PCB质量和性能至关重要。

钻孔直径是指钻孔的孔径大小。

在PCB制造中，钻孔直径通常由PCB设计要求确定。

根据不同的应用需求，钻孔直径可以有多种选择。

较小的钻孔直径适用于高密度元件布局，而较大的钻孔直径适用于较大尺寸元件的布局。

在钻孔直径选择时，需要考虑到元件引脚的直径、焊盘的尺寸等因素，以确保钻孔与元件引脚或焊盘的匹配度。

钻孔深度是指钻孔的深度。

钻孔深度的设定应根据PCB设计要求以及板材的厚度来确定。

一般来说，钻孔深度应略大于PCB板材的厚度，以确保在钻孔过程中不会损坏PCB板。

此外，还需要考虑到钻孔深度对后续工艺操作的影响，如插件焊接、贴片等。

钻孔的位置也是钻孔参数中的重要内容之一。

钻孔的位置信息由PCB设计师在设计过程中确定，并在制造过程中准确控制。

钻孔位置的准确性对于保证PCB元件的布局、引脚与焊盘的匹配度以及电路连接的可靠性非常关键。

在PCB制造过程中，通常使用CNC钻床进行钻孔操作，通过控制钻头的位置和移动轨迹，实现对钻孔位置的精确控制。

钻孔参数的合理设定对于保证PCB质量和性能至关重要。

合理选择钻孔直径、钻孔深度和钻孔位置，可以确保PCB板的结构强度、电气特性和可靠性。

过小的钻孔直径可能会导致焊盘质量下降、电气连接不可靠等问题；过大的钻孔直径可能会导致元件安装困难、布线不规整等问题。

钻孔深度不足可能导致元件插入不牢固，影响PCB的可靠性；钻孔深度过深则会增加制造成本，同时也可能对PCB板的结构性能造成不利影响。

钻孔位置的精确控制可以保证电路连接的可靠性，避免因钻孔位置偏差而导致的电路故障。

PCB钻孔参数的合理设定对于保证PCB的质量和性能至关重要。

钻孔直径、钻孔深度和钻孔位置的选择应根据PCB设计要求、元件的尺寸和布局以及制造工艺要求等因素进行综合考虑。

pcb钻槽孔参数

pcb钻槽孔参数摘要：1.Pcb 钻槽孔参数介绍2.钻槽孔的作用和重要性3.影响钻槽孔参数的因素4.钻槽孔参数的优化建议正文：PCB（印刷电路板）钻槽孔是电路板制造过程中的一个重要环节，其参数设置对于产品的性能和质量具有至关重要的影响。

本文将对PCB 钻槽孔参数进行详细介绍，并探讨影响这些参数的各种因素，以及如何优化这些参数以提高生产效率和产品质量。

首先，我们需要了解什么是PCB 钻槽孔。

钻槽孔是指在印刷电路板表面钻出的，用于导通电路的孔。

这些孔的尺寸、形状和位置等参数需要严格按照设计要求进行设置。

钻槽孔的主要作用是实现电路的连接和信号传输，因此其精度和质量直接影响到整个电路板的功能和性能。

影响钻槽孔参数的因素有很多。

首先，设计要求是决定钻槽孔参数的关键因素。

不同的设计需求会导致不同的孔径、孔间距和孔形状等参数。

此外，钻头的类型和尺寸也会影响钻槽孔参数。

不同类型的钻头适用于不同材质和厚度的电路板，因此在选择钻头时需要充分考虑其性能和适用范围。

在实际生产过程中，操作技巧和设备性能也是影响钻槽孔参数的重要因素。

操作者需要熟练掌握钻孔机的操作技巧，以保证钻孔的精度和速度。

同时，钻孔机的性能和稳定性也会对钻槽孔参数产生影响。

高质量的钻孔机能够保证钻孔过程的稳定，从而提高产品的质量和效率。

针对钻槽孔参数的优化，可以从以下几个方面进行考虑。

首先，根据设计要求和产品性能需求，合理设置钻槽孔参数，以满足产品功能和性能要求。

其次，选择合适的钻头和设备，以提高钻孔过程的稳定性和效率。

最后，加强对操作人员的培训，提高其操作技能和质量意识，确保钻槽孔参数的准确性和产品质量。

总之，PCB 钻槽孔参数是印刷电路板制造过程中的一个关键环节，其设置需要充分考虑设计要求、钻头类型、设备性能和操作技巧等多种因素。

pcb钻孔工艺参数确定方法

pcb钻孔工艺参数确定方法嘿，咱今儿就来聊聊 PCB 钻孔工艺参数确定方法。

你可别小瞧这钻孔啊，就像咱平时打洞一样，得讲究个分寸和技巧呢！首先呢，咱得考虑钻孔的直径。

这就好比你要挖个坑，坑大坑小得根据你要埋的东西来决定呀！直径太小，那零件啥的可就塞不进去咯；直径太大呢，又可能影响整个电路板的稳定性。

所以啊，得根据实际需求，好好琢磨琢磨这个直径该咋定。

还有钻孔的速度也很关键呐！你想啊，要是钻得太快，会不会把板子给弄破了呀；可要是钻得太慢，那多浪费时间呐，效率不就低了嘛。

这就跟咱跑步似的，跑太快可能喘不上气，跑太慢又达不到锻炼效果，得找到那个最合适的速度才行。

再说这钻孔的深度，这可不能马虎哟！钻得太浅，达不到要求；钻得太深，说不定就把板子给钻透了，那不就前功尽弃啦！这就好像挖井，你得知道挖多深才能出水，可不能瞎挖一气呀。

那怎么来确定这些参数呢？这可得综合考虑好多因素呢！比如说电路板的材质，不同的材质那可不一样哦，就像木头和石头，能一样对待吗？还有要加工的零件的要求，得符合人家的标准才行呀。

咱可以先做些小实验嘛，就像咱学骑自行车，先慢慢试着来。

在不同的参数设置下钻几个孔，看看效果咋样。

如果钻出来的孔歪歪扭扭的，那肯定不行呀；要是光滑圆润，那说明这参数就比较合适啦。

然后呢，多和有经验的师傅交流交流。

他们可是过来人，就像武林高手一样，有好多秘籍呢！听听他们的建议，说不定能让你少走好多弯路呢。

你想想，要是参数没确定好，那生产出来的 PCB 板子能好用吗？那肯定不行呀！就像盖房子，根基没打好，房子能结实吗？所以说呀，这 PCB 钻孔工艺参数确定可真是个技术活，得认真对待，不能马虎！咱可不能小看了这些参数，它们就像电路板的灵魂一样。

只有把这些参数确定好了，才能生产出高质量的 PCB 板子，才能让那些电子设备好好工作呀！所以呀，大家可得重视起来，好好研究研究这个 PCB钻孔工艺参数确定方法，让咱的电路板更完美，让咱的电子世界更精彩！。

pcb钻孔孔径大小标准

pcb钻孔孔径大小标准

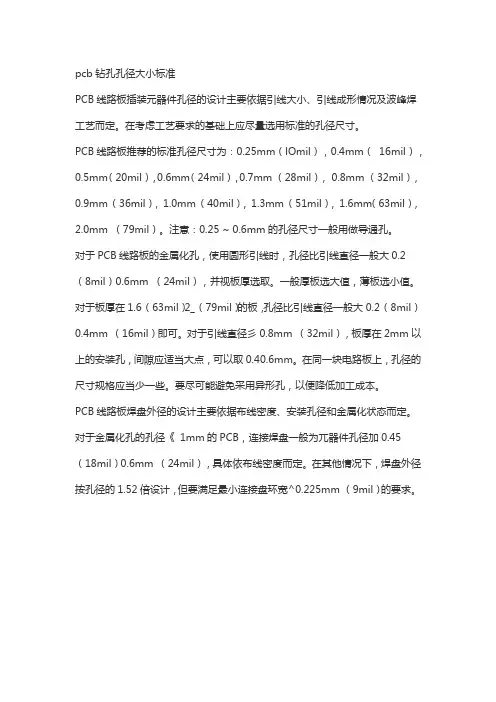

PCB线路板插装元器件孔径的设计主要依据引线大小、引线成形情况及波峰焊工艺而定。

在考虑工艺要求的基础上应尽量选用标准的孔径尺寸。

PCB线路板推荐的标准孔径尺寸为：0.25mm（lOmil），0.4mm（16mil），0.5mm（20mil），0.6mm（24mil），0.7mm （28mil），0.8mm （32mil），0.9mm （36mil），1.0mm （40mil），1.3mm （51mil），1.6mm（63mil），2.0mm （79mil）。

注意：0.25 ~ 0.6mm的孔径尺寸一般用做导通孔。

对于PCB线路板的金属化孔，使用圆形引线时，孔径比引线直径一般大0.2 （8mil）0.6mm （24mil），并视板厚选取。

一般厚板选大值，薄板选小值。

对于板厚在1.6 （63mil）2_ （79mil）的板，孔径比引线直径一般大0.2 （8mil）0.4mm （16mil）即可。

对于引线直径彡0.8mm （32mil），板厚在2mm以上的安装孔，间隙应适当大点，可以取0.40.6mm。

在同一块电路板上，孔径的尺寸规格应当少一些。

要尽可能避免采用异形孔，以便降低加工成本。

PCB线路板焊盘外径的设计主要依据布线密度、安装孔径和金属化状态而定。

对于金属化孔的孔径《1mm的PCB，连接焊盘一般为兀器件孔径加0.45 （18mil）0.6mm （24mil），具体依布线密度而定。

在其他情况下，焊盘外径按孔径的1.52倍设计，但要满足最小连接盘环宽^0.225mm （9mil）的要求。

印制电路板基板材料之BT树脂-深联电路板

印制电路板基板材料之BT树脂-深联电路板作者：深圳市深联电路有限公司BT（Bismaleimide Triazine）板，全称BT树脂基板材料，如：BT树脂基覆铜板，是重要的用于PCB（印制电路板）的一种特殊的高性能基板材料。

BT树脂具有以下列优点：1、Tg点高达180℃，耐热性非常好，BT制成覆铜箔板材，同箔的抗撕强度(P eel Strength)、挠性强度也非常理想，钻孔后的胶渣(Smear)甚少。

2、可进行难燃处理，以达到UL94V-0的要求。

3、介质常数及散逸因子小，因此对于高频和高速传输的电路板非常有利;4、耐化学腐蚀性、搞溶剂性好;绝缘性能高。

BT树脂覆铜箔板的应用有以下几个方面：1、BT树脂基板可作为COB设计的电路板COB的芯片内，电极与基板焊盘的互连是用20-40um的金丝或硅铝丝，通过金丝球焊或超声压焊工艺完成的，这种互连工艺在英文中被称为ware bonding。

由于ware bonding过程的高温，会使基板表面变软而造成打线失败。

BT/EPOX Y高性能板材可克服此缺点。

2、BT树脂基板可作为BGA、PGA、MCM-Ls等半导体封装的载板半导体封装测试中，有两个很重要的常见问题，一是漏电现象，或称CAF(co nductive anodic filament)，一是爆米花现象(受湿气及高温冲击)。

这两点也是BT/EPOXY基板可以避免的。

3、BT树脂基板可作为IPD(集成无源元件)的基板IPD(集成无源元件)是在基板内置无源元件的新技术。

电子设备的功能越来越强，而体积和重量越来越小，势必造成元件越来越小，组装密度越来越高，使组装难度达到设备和工艺的极限程度，而且可靠性也受到严重威胁。

最近几年，台湾和日本通过基板与组装工艺之间的结合，在多层板中预埋R、C、L元件，开发出IP D(集成无源元件)，这样既减少了外贴元件的数量，又实现了高密度组装，同时还提高了可靠性。

PCB制作的一般工艺参数

PCB制作的一般工艺参数一、钻孔补偿1．喷锡板、沉金板、ENTEK（抗氧化）板：VIA（过孔）孔径=成品孔径+2 milPTH (元件孔)孔径=成品孔径+6 mil2.镍金板：VIA（过孔）孔径=成品孔径+2 milPTH (元件孔)孔径=成品孔径+4 mil2．单面板NPTH所有NPTH 孔径=成品孔径+2 mil注意：铜厚每增加H/HOZ，孔径应根据各公司制程参数相应加大。

二.内层制作:1．1.正片处理:删除独立盘,线宽补偿参数：H/HOZ 一般补偿1MIL，补2MIL，补3MIL,孔到铜的距离四层板一般10MIL.六层板11MIL以上.2．负片处理:隔离PAD比钻孔单边大12MIL,花PAD开口方向为45,开口宽度至少8MIL以上.二、外层线路1.补偿参数同内层补偿参数.铜箔厚度越厚，补偿系数应相应增大。

2.线宽补偿参数：H/HOZ 一般补偿1MIL，补2MIL，补3MIL铜箔厚度越厚，补偿系数应相应增大。

金板线宽一般不作补偿。

3..线到线的距离:4MIL,线到盘的距离:5MIL,盘到盘的距离:5MIL.4焊环（RING环）制作：PTHxx：8MILVIAxx：6MIL5.NPTHxx铜：比钻孔整体大16MIL，最佳值20MIL。

6外形掏铜：CNC至少掏16MIL，模冲20MIL7.V-CUT掏铜视板厚而定：一般1.6MM掏32MIL，1.2MM掏28MIL,0.8-1.0掏24MIL,0.6MM掏20MIL8.金手指斜边位置和斜边长度依客户要求,一般削铜距成型线47MIL.喷锡金手指注意加假手指及镀金引线,引线线宽为:15MIL.三:防焊制作:1.湿绿油开窗≥3MIL,盖线≥3MIL,UV防焊开窗≥6MIL,盖线≥5MIL.2.IC位绿油桥大于4MIL,不足间距则开通窗.3.NPTH孔加挡点比孔单边大4MIL,≥0.6的孔未有开窗的加比孔小4MIL挡点。

4.所有金手指板（假手指）应全开通窗，应开出Outline线。
