《互换性与技术测量(第六版)》习题参考答案绪言0-1题：写出R10中从250～3150的优先数。
解：公比q10= ，由R10逐个取数，优先数系如下：250，315，400，500，630，800，1000，1250，1600，2000，2500，31500-2题：写出R10/3中从0.012～100的优先数系的派生数系。
= 3；由R10中的每逢3个取一个数，优先数系如下：解：公比q10/30.012， 0.025， 0.050， 0.100， 0.200， 0.400， 0.800，1.600， 3.150， 6.300， 12.50， 25.00， 50.00， 100.00。
0-3题：写出R10/5中从0.08～25的优先数系的派生数系。
解：公比q=5；由R10中的每逢5个取一个数，优先数系如下：10/50.80， 0.25， 0.80， 2.50， 8.00， 25.0第一章圆柱公差与配合1-1题 1.1-2题（1）为间隙配合，孔与轴配合的公差带代号为：φ2088d H（3）为过盈配合，孔与轴配合的公差带代号为：φ5567r H1-3题 （1）为基孔制的间隙配合φ+ 0 - H8最大间隙：Xmax=+0.131㎜ 最小间隙：Xmin=+0.065㎜配合公差为：f T =0.066㎜r 6φ+ 0 - H7 +0.060+0.041最大过盈：Ymax=-0.060㎜ 最小过盈：Ymin=-0.011㎜ 配合公差为：f T =0.049㎜+ 0 - H8孔、轴公差：h T =0.039㎜,s T =0.025㎜； 配合的极限：Xmax=+0.089㎜，Xmin=+0.025㎜（2）为基轴制的过渡配合 （5）为基孔制的过盈配合1-4题φ+ 0 - 孔、轴公差：h T =0.021㎜, s T =0.013㎜； 配合的极限：Xmax=+0.019㎜，Ymax=-0.015㎜ 配合的公差：f T =0.034㎜φ+ 0 - H7 u 6+0.235+0.210孔、轴公差：h T =0.040㎜,s T =0.025㎜； 配合的极限：Ymax=-0.235㎜，Ymin=-0.17㎜ 配合的公差：f T =0.065㎜；（1）φ600.1740.10000.01996D h ++- （2）φ50018.0002.0025.0067+++k H （5）φ800.0910.12100.01976U h --- 1-5题 （1）Ф2588f H 或Ф2588h F （2） Ф4067u H 或Ф4067h U （3） Ф6078k H 或Ф4078h K （1-6题）孔与轴的线胀大系数之差：△6105.11=⨯=α/℃, 降温-70℃导致的间隙减少量：△X = -0.040 mm设计结果：①Ф5078e H （基孔制）；②Ф5078f F (非基准制，X m ax 和 X m in 相同)。
互换性与测量技术韩进宏课后习题答案

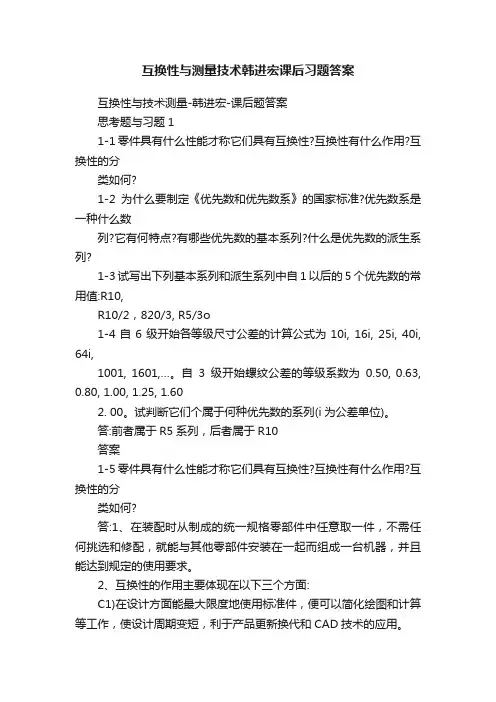

互换性与测量技术韩进宏课后习题答案互换性与技术测量-韩进宏-课后题答案思考题与习题11-1零件具有什么性能才称它们具有互换性?互换性有什么作用?互换性的分类如何?1-2为什么要制定《优先数和优先数系》的国家标准?优先数系是一种什么数列?它有何特点?有哪些优先数的基本系列?什么是优先数的派生系列?1-3试写出下列基本系列和派生系列中自1以后的5个优先数的常用值:R10,R10/2，820/3, R5/3o1-4自6级开始各等级尺寸公差的计算公式为10i, 16i, 25i, 40i, 64i,1001, 1601,…。
自3级开始螺纹公差的等级系数为0.50, 0.63, 0.80, 1.00, 1.25, 1.602. 00。
试判断它们个属于何种优先数的系列(i为公差单位)。
答:前者属于R5系列，后者属于R10答案1-5零件具有什么性能才称它们具有互换性?互换性有什么作用?互换性的分类如何?答:1、在装配时从制成的统一规格零部件中任意取一件，不需任何挑选和修配，就能与其他零部件安装在一起而组成一台机器，并且能达到规定的使用要求。
2、互换性的作用主要体现在以下三个方面:C1)在设计方面能最大限度地使用标准件，便可以简化绘图和计算等工作，使设计周期变短，利于产品更新换代和CAD技术的应用。
(2)在制造方面有利于组织专业化生产，使用专用设备和C AVI技术。
(3)在使用和维修方面可以及时更换那些已经磨损或损坏的零部件，对于某些易损件可以提供备用件，则可以提高机器的使用价值。
3、按不同场合对于零部件互换的形式和程度的不同要求，把互换性可以分为完全互换性和不完全互换性两类。
1-6为什么要制定《优先数和优先数系》的国家标准?优先数系是一种什么数列?它有何特点?有哪些优先数的基本系列?什么是优先数的派生系列?答:优先数系有广泛的适用性，成为国际上通用的标准化数系。
优先数系是一种科学的数值制度。
适用于各种量值分级。
《互换性与测试技术基础》第3版课后答案(第一章至第十一章)
第一章绪论习题与思考题1⁃1完全互换和不完全互换有什么区别?各应用于什么场合?零件在装配或更换时,不需选择､调整或辅助加工(修配)的互换性为完今互换性｡当装配精度要求较高时,采用完全互换性将使零件制造公差很小,加工困难,成本很高,甚至无法加工｡这时,将零件的制造公差适当放大,使之便于加工,而在零件完工后再用测量器具将零件按实际尺寸的大小分为若干组,使每组零件间实际尺寸的差别减小,装配时按相应组进行(例如,大孔组零件与大轴组零件装配,小孔组零件与小轴组零件装配)｡这样,既可保证装配精度和使用要求,又能解决加工困难,降低成本｡此种仅组内零件可以互换,组与组之间不能互换的特性,称之为不完全互换性｡1⁃2什么是标准､标准化?按标准颁发的级别分类,我国有哪几种标准?标准(Standard):是对重复性事物和概念所做的统一规定｡标准化(Standardization)是指在经济､技术､科学及管理等社会实践中,对重复性事物和概念,通过制订､发布和实施标准达到统一,以获得最佳秩序和社会效益的有组织的活动过程｡按标准颁发的级别分,我国的技术标准有四个层次:国家标准､行业标准､地方标准和企业标准｡1⁃3公差､检测､标准化与互换性有什么关系?公差(Tolerance):允许零件几何参数的变动范围｡检测(InspectionandMeasurement):即检验和测量,是将被测几何参数与单位量值进行比较或判断的过程,由此确定被测几何参数是否在给定的极限范围之内｡标准化(Standardization)是指在经济､技术､科学及管理等社会实践中,对重复性事物和概念,通过制订､发布和实施标准达到统一,以获得最佳秩序和社会效益的有组织的活动过程｡互换性定义(Interchangeability):指按同一规格标准制成的合格零部件在尺寸上和功能上具有相互替代的性能｡公差､检测､标准化与互换性的关系:A 零件的尺寸大小一定时,给定的公差值越小,精度就越高;但随之而来的是加工困难｡所以设计者不能任意规定公差值,必须按国家标准选取公差数值｡B 公差是限定零件加工误差范围的几何量,是保证互换性生产的一项基本措施｡可用公差来控制产品的加工误差,以满足互换性和精度的要求｡C 零件在加工或加工后是否达到要求,其误差是否在给定的公差范围内,这些都需要按一定的标准进行正确的检验和测量｡因此检测是保证互换性生产的又一项基本措施｡因为检测本身也有误差,导致将合格品误判为废品,或将废品误判为合格品,所以应保证产品质量和考虑经济性两方面加以综合解决,并制定和贯彻统一的检测标准｡D 互换性是产品设计与制造的主要原则｡在产品的设计和制造过程中执行互换性原则,按规定的几何､物理及其它质量参数的公差,制造装备的各部分,使其在装配和互换时,无需辅助加工和修配便能满足使用要求｡E 互换性与技术测量不仅将实现互换性生产的标准化领域或计量学领域的有关知识结合在一起,而且还与机械产品的设计､制造､质量监控､管理等方面密切相关,它不仅是随着机械工业的发展而发展的,而且与微型计算机､激光､新材料､遗传工程等带头学科的发展密切相关,这一点已被各国发达的科学生产技术所证实｡F 标准化是组织现代化生产的重要手段,是实现互换性的必要前提,是实现现代化的重要手段之一,也是反映现代化水平的重要标志之一｡它对人类进步和科学技术发展起着巨大的推动作用｡从上述分析得出结论:实现社会化大生产的技术措施是产品应该具有互换性及广泛的标准化｡互换性是现代化生产的原则,在设计时必须切实遵循｡不但在大批量生产时要求互换性;在单件､小批量生产时也必须遵循互换性原则｡1⁃4 什么是优先数?我国标准采用了哪些系列?优先数系(Seriesofpreferrednumbers)是国际上统一的数值分级制度,是重要的基础标准｡我国采用的优先数系是一种十进制等比数列,并规定了五个系列,它们分别用系列符号R5､R10､R20､R40和R80表示,其中前四个系列作为基本系列,R80为补充系列,仅用于分级很细的特殊场合｡各系列的公比为:R5的公比≈1.60;R10的公比≈1.25;R20的公比≈1.12;R40的公比≈1.06;R80的公比≈1.03｡1⁃5 判断下面说法是否正确｡(1)对大批量生产的同规格零件要求有互换性,单件生产则不必遵循互换性原则｡(×)(2)遵循互换性原则将使设计工作简化､生产率提高､制造成本降低､使用维修方便｡(√)第二章 尺寸的极限与圆柱结合的互换性习题与思考题2⁃1图样上给定的轴直径为0.0330.017456()n φ++｡根据此要求加工了一批轴,实测后得其中最大直径(即最大实际(组成)要素)为ϕ45.033mm,最小直径(即最小实际(组成)要素)为ϕ45.000mm ｡问加工后的这批轴是否全部合格(写出不合格零件的尺寸范围)?为什么?这批轴的尺寸公差是多少?答:直径的技术要求0.0330.017456()n φ++决定了轴的极限尺寸为d max =45.033mm 和d min =45.017mm ｡所以轴合格条件为dmax ≥da ≥dmin;依据题意,这批轴不能全部合格,不合格零件的尺寸为45.000mm≤d a ≤45.017mm ｡一批轴的尺寸公差也是由图纸设计阶段决定的,所以仍然为33-17=16μm2⁃2在同一加工条件下,加工ϕ30H6孔与加工ϕ100H6孔,应理解为前者加工困难?还是后者加工困难或者两者加工的难易程度相当?加工ϕ50h7轴与加工ϕ50m7轴,应理解为前者加工困难?还是后者加工困难或者两者加工的难易程度相当?答:在同一加工条件下,加工 30H6 孔与加工 100H6 孔应理解为前者加工困难;加工 50h7 轴与加工 50m7 轴应理解为两者加工的难易程度相当｡2⁃3什么是基准制?选择基准制的根据是什么?在哪些情况下采用基轴制? 答:基准制是指以两个相配合的零件中的一个零件为基准件,并确定其公差带位置,而改变另 —个零件(非基准件)的公差带位置,从而形成各种配合的—种制度｡国家标准中规定有基孔制和基轴制两种配合制度｡配合制的选择与功能要求无关,主要考虑加工的经济性和结构的合理性｡ 从制造加工方面考虑,两种基准制适用的场合不同;从加工工艺的角度来看,对应用最广泛的中小直径尺寸的孔,通常采用定尺寸刀具(如钻头､铰刀､拉刀等)加工和定尺寸量具(如塞规､心轴等)检验｡而一种规格的定尺寸刀具和量具,只能满足一种孔公差带的需要｡对于轴的加工和检验,一种通用的外尺寸量具,也能方便地对多种轴的公差带进行检验｡由此可见:对于中小尺寸的配合,应尽量采用基孔制配合｡基轴制的选择:用冷拉光轴作轴时｡冷拉圆型材,其尺寸公差可达 IT7~IT9,能够满足农业机械､纺织机械上的轴颈精度要求,在这种情况下采用基轴制,可免去轴的加工｡只需按照不同的配合性能要求加工孔,就能得到不同性质的配合｡采用标准件时｡滚动轴承为标准件,它的内圈与轴颈配合无疑应是基孔制,而外圈与外壳孔的配合应是基轴制｡非配合制配合:在实际生产中,由于结构或某些特殊的需要,允许采用非配合制配合｡即非基准孔和非基准轴配合,如:当机构中出现一个非基准孔(轴)和两个以上的轴(孔)配合时,其中肯定会有一个非配合制配合｡如图所示,箱体孔与滚动轴承和轴承端盖的配合｡由于滚动轴承是标准件,它与箱体孔的配合选用基轴制配合,箱体孔的公差带代号为 J7,箱体孔与端盖的配合可选低精度的间隙配合 J7/f9 ,既便于拆卸又能保证轴承的轴向定位,还有利于降低成本｡基孔制､基轴制的优先､常用配合见表｡2⁃4按给定的尺寸0.046060φ+ mm(孔)和0.0410.01160φ++mm(轴)加工孔和轴,现取出一对孔､轴,经实测后得孔的尺寸为60.033mm,轴的尺寸为60.037mm ｡试求该孔､轴的实际偏差以及该对孔､轴配合的实际盈､隙;并说明它们的配合类别｡答:图纸的设计要求孔的公差带与轴的公差带相互交叠,设计的是过渡配合｡设计的 最大间隙 X max =0.046 -0.011=0.035mm ; 最大过盈 Y max = 0 -0.041=-0.041mm ｡而取出的实际零件的孔的实际偏差 60.033-60=0.033mm ; 轴的实际偏差 60.037- 60=0.037mm ;这对实际的孔､轴配合因为轴的实际加工尺寸比孔大,所以是过盈配合｡ 过盈量为 0.033 - 0.037= - 0.004mm ｡2⁃5某一配合的配合公差T f = 0.050mm,最大间隙 X max = +0.030 mm,问该配合属于什么配合类别?答:因为此时想求得 Ymax,就必须判断绝对值内的正负｡情况 1:设 Ymax 是真过盈,则 Y max〈0 应该为负,则由式(1)知绝对值符号打开为正,所以可由式(1)推导知 Y max=-(T f - X max )情况 2:假设 Ymax 不是过盈是间隙,我们在课堂上已经阐述过,此时它若是间隙则一定为最小间隙,则由式(1)知绝对值符号内是最大间隙减去最小间隙,绝对值打开后仍为正｡结果同情况 1｡经过上述分析知,由 Y max=-(T f - Xmax )=—(0.050-0.030)=-0.020mm ,所以配合是过渡配合｡2-6什么是一般公差?线性尺寸一般公差规定几级精度?在图样上如何表示? 答:一般公差是指在车间的一般加工条件下可以保证的公差｡它是机床设备在正T f = T h + T s = | (ES - EI ) + (es - ei ) | = | (ES - ei ) - (EI - es ) |= |X max - Y max |即 T f = X max -Y max常维护和操作情况下可以达到的经济加工精度｡线性尺寸的一般公差的等级分精密级 f ､中等级 m ､粗糙级 c ､最粗级 v;极限偏差都对称分布｡在图样上､技术文件上或相应的标准(如企业标准､行业标准等)中用标准号和公差等级符号表示｡例如,选用中等级时,表示为 GB1804—m ｡2-7写出与下列基孔制配合同名的基轴制配合,并从配合性质是否相同的角度,说明它们能否相互替换?(1)ϕ5065H m ;(2)ϕ5088H m ;(3)ϕ3068H r ;(4)ϕ3077H m ;(5)ϕ3077H e ;(6)ϕ3077H f答:和本题相关的知识点回顾同名配合:基孔或基轴制中,基本偏差代号相当,孔､轴公差等级同级或孔比轴低一级的配合称同名配合｡所有基孔或基轴制的同名的间隙配合的配合性质相同｡基孔或基轴制的同名的过渡和过盈配合只有公差等级组合符合国标在换算孔的基本偏差时的规定,配合性质才能相同｡D ≤500mm 的>IT8 的 K ､M ､N 以及>IT7 的 P~ZC,还有 D>500mm ､D<3mm 的所有 J~ZC 形成配合时,必须采用孔､轴同级｡D ≤500mm 的≤IT8 的 J ､K ､M ､N 以及≤IT7 的 P~ZC 形成配合时,必须采用孔比轴低一级｡国家标准规定的一般､常用和优先的公差带与配合､一般公差的规定以及公差与配合的选择,其中配合的选择包括基准制的选择,公差等级的选择,配合(即与基准件相配合的非基准件的基本偏差代号)的选择｡选择方法主要是类比法｡应优先选用基孔制｡确定公差等级的基本原则是,在满足使用要求的前提下,尽量选取较低的公差等级｡确定方法主要是类比法｡配合的选择应尽可能地选用优先配合,其次是常用配合,再次是一般配合｡如果仍不能满足要求,可以选择其他的配合｡选择方法主要是类比法｡要非常熟悉各类基本偏差在形成基孔制(或基轴制)配合时的应用场合｡(1)ϕ5065H m ;查表基本尺寸为50mm,IT6=16μm ;查轴的基本偏差ei=9μm ,则由基孔制知:孔ϕ50(0.0160+ );轴ϕ50(0.0200.009++ )(2)ϕ5088H m ;查表基本尺寸为50mm,IT8=39μm ;查轴的基本偏差ei=9μm ,则由基孔制知:孔ϕ50(0.0390+ );轴ϕ50(0.0480.009++ )2⁃8已知ϕ20H7/m6的尺寸偏差为0.0210.0210.008φφ+++２０２0,按配合性质不变,改换成基轴制配合,则ϕ20H7/m6中孔､轴尺寸的极限偏差为多少?答:由题意可判断出基本尺寸 20mm 的 IT6=(0.021-0.008)=0.013 μm ;IT7=0.021 μm ;且由20H7/m60.0210.0210.008φφ+++２０２0知是过渡配合,配合公差 T f =13+21=34μm ｡若配合性质不变,改成基轴制配合为 20M7/h6 时,轴为ϕ20(00.013- );孔为ϕ20(00.021- )2-9 已知配合 40H8/f7,孔的公差为 0.039mm,轴的公差为 0.025 mm,最大间隙 X max =+0.089mm ｡试求:(1)配合的最小间隙 X min ､孔与轴的极限尺寸､配合公差并画公差带图解｡ (2) 40JS7､f 40H7､f 40F7､f 40H12 的极限偏差｡(注:按题目已知条件计算,不要查有关表格｡)答:由 40H8/f7 知基孔制ϕ40(0.0390+) 由 X max =ES − ei =0.089 mm 可推出 ei=-0.050mm,又Td=0.025mm,则 es=-0.025mm ｡X min=EI− es= 0− (−0.025)=0.025mm公差带图解如下:40JS7极限偏差:应该为对称分布,由题意知IT7=25μm ,所以φ40(0.01250.0125+- )40H7极限偏差:应该下偏差为零,则φ40(0.0250+ )40F7 极限偏差:由轴的条件镜像孔的偏差知φ40(0.0500.025++ )40H12 极限偏差:应该下偏差为零,则φ40(0.250+ )｡计算过程如下:IT12=160 i; i=0.453D +0.001D ; D = 3050⨯ = 38.73mm ;i = 0.453D +0.001D = 0.45338.78+0.001×38.73=1.5587μmIT12=160 i=160×1.5587=249.392 μm ≈ 0.25 mm2-10 查表并计算下列四种配合的孔､轴极限偏差;配合的极限盈､隙;配合公差 Tf;并说明基准制及配合性质｡(1);9()609()H h φ (2)7()506()U h φ;(3)7()506()H k φ;(4)7()406()P m φ 答:自己查表完成｡2-11 有下列三组孔与轴相配合,根据给定的数值,试分别确定它们的公差等级,并选用适当的配合｡(1)配合的基本尺寸=25mm,Xmax = +0.086mm,Xmin = +0.020mm ｡ (2)配合的基本尺寸=40mm,Ymax = –0.076mm,Ymin = –0.035mm ｡ (3)配合的基本尺寸=60mm,Ymax = –0.032mm,Xm ax = + 0.046mm ｡ 答:(1)已知:配合的基本尺寸=25mm,Xmax = +0.086mm,Xmin = +0.020mm ｡ 允许的间隙公差:Tx=[Xmax]-[Xmin]=|86—20|=66μm 按工艺等价原则,T D =Td=Tx/2=33μm 若选定孔的公差为:T D =IT8=33μm, 若选定轴的公差为:Td=IT7=21μm则配合公差为:Tf =T D +Td=33+21= 54 μm<[Tx]=66 μm,可满足使用要求｡ (2)(3)道理同此,同学们自己完成｡2-12 试验确定活塞与汽缸壁之间在工作时应有 0.04~0.097mm 的间隙量｡假设在工作时要求活塞工作温度 t d 150℃,汽缸工作温度 t D = 100℃,装配温度 t = 20℃,活塞的线膨胀系数αd =22×10-6/ ℃,汽缸的线膨胀系数αD = 12×10-6 / ℃,活塞与汽缸的基本尺寸为 95mm,试确定常温下装配时的间隙变动范围,并选择适当的配合｡答:(1)首先计算由于热变形引起的间隙变动量 ∆X= X 工作− X 装配= D(αD ∆t D−αd ∆t d )其中 ∆t D =100− 20=80℃ ∆t d =150− 20=130℃则∆X= 95× (12× 80− 22×130)×10−6=−0.1805mm负号说明工作间隙减小｡则 X 装配=X 工作 +0.1805= (0.04 ~ 0.097)+0.1805即 X 装配 MAX =0.2775mm; X 装配 MIN =0.2205mm,由此可知,装配间隙应增大,并以此确定配合｡(2)确定基准制:缸体与活塞配合采用基孔制｡ (3)确定广义概念的孔和轴的公差等级 由于配合公差 T f =|T 装配Max −T 装配Min |= Th +Ts =0.2775− 0.2205=0.057mm= 57μm设 Th =Ts= T f /2= 28.5μm ,查表基本尺寸 95mm 的 IT6=22 μm,IT7=35 μm 接近｡所以取孔和轴的公差差一级,即孔为 7 级,轴为 6 级｡(4)确定广义概念的孔和轴的基本偏差代号及公差带因为基孔制,所以孔的基本偏差为 H,公差代号为φ95(0.0350) ,且有最小装配间隙X 装配Min = EI− es=0.2205mm=220.5μm,因此 es=-220.5 μm查表轴的基本偏差为 b 时,是—220 μm,最接近题意｡所以轴为φ95(0.2200.242-- )｡(5)配合代号为φ9576H b (6)验算: X 实际装配Max=EI− es= 0.035− (−0.242)=0.277mm< X 装配Max− X 实际装配Min =EI − es = 0− (−0.220)=0.220< X 装配Min最小装配条件不满足要求｡ (7)结果分析在大批量生产方式下组织生产,一般规定| ∆| / T f<10% 仍可满足使用要求｡其中∆ 为实际极限盈隙与给定极限盈隙的差值｡则∆1=(277.5− 277) / 57= 0.87% ∆ 2= (220.5− 220) / 57=0.87%都小于 10%,说明选择的配合合适,可以满足生产要求｡2-13 某孔､轴配合,图样上标注为0.0330.02000.041308()/7()H f φ-- ,现有一孔已加工成30.050mm ｡为保证原配合性质(即保证得到φ30 H8/ f 7 的极限盈､隙)试确定与该孔配合的(非标准轴)轴的上下偏差｡答:孔的极限尺寸 Dmax =30.033mm ; Dmin =30.000mm ,而实际孔Da =30.050mm = 30(0.50+ ) ;原配合性质如下图 X max=0.033−(−0.041)= 0.074mm ; X min = 0− (−0.020)= 0.020mmT f= Th+Ts =X max− X min= 0.033 +0.021= 0.054mm则 X max = 0.050− ei ; X min= EI− es0.050—0.033=0.017 mm整体全部上移 0.017mm,所以轴的极限尺寸为—0.041+0.017=0.024 mm; —0.020+0.017=0.003mm;即轴为30(0.0030.024++ )mm 可以保证配合性质不变｡2-14图2-25为钻床的钻模夹具简图｡夹具由定位套3､钻模板1和钻套4组成,安装在工件5上｡钻头2的直径为ϕ10mm｡已知:(1)钻模板1的中心孔与定位套3上端的圆柱面的配合有定心要求,公称尺寸为ϕ50mm｡(2)钻模板1上圆周均布的四个孔分别与对应四个钻套4的外圆柱面的配合有定心要求,公称尺寸分别为ϕ18mm,它们皆采用过盈不大的固定连接｡(3)定位套3下端的圆柱面的公称尺寸为ϕ80mm,它与工件5的ϕ80mm定位孔的配合有定心要求,在安装和取出定位套3时,它需要轴向移动｡(4)钻套4的ϕ10mm导向孔与钻头2的配合有导向要求,且钻头应能在它转动状态下进出该导向孔｡试选择上述四个配合部位的配合种类,并简述其理由｡图2⁃25习题2⁃14图1—钻模板2—钻头3—定位套4—钻套5—工件答案:略第三章测量技术的基础知识及光滑工件尺寸的检测习题与思考题3-1 测量的实质是什么?一个完整的测量过程包括哪几个要素?答案:所谓“ 测量” 就是将被测的量与作为单位或标准的量, 在量值上进行比较, 从而确定两者比值的实验过程｡一个完整的测量过程应包含测量对象 ( 如各种几何参数) ､计量单位､测量方法 ( 指在进行测量时所采用的计量器具与测量条件的综合) ､测量精确度 ( 或准确度) ( 指测量结果与真值的一致程度) 这四个要素｡3-2 什么是尺寸传递系统?为什么要建立尺寸传递系统?答案: 量值传递系统，即将米的定义长度一级一级地、准确地传递到生产中所使用的计量器具上，再用其测量工件尺寸，从而保证量值的统一。
互换性与测量技术课后答案

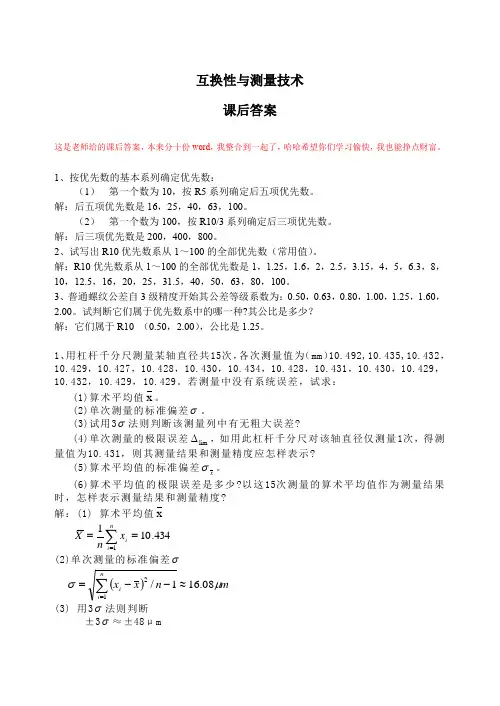

互换性与测量技术课后答案这是老师给的课后答案，本来分十份word ，我整合到一起了，哈哈希望你们学习愉快，我也能挣点财富。
1、按优先数的基本系列确定优先数：（1） 第一个数为10，按R5系列确定后五项优先数。
解：后五项优先数是16，25，40，63，100。
（2） 第一个数为100，按R10/3系列确定后三项优先数。
解：后三项优先数是200，400，800。
2、试写出R10优先数系从1～100的全部优先数（常用值）。
解：R10优先数系从1～100的全部优先数是1，1.25，1.6，2，2.5，3.15，4，5，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100。
3、普通螺纹公差自3级精度开始其公差等级系数为：0.50，0.63，0.80，1.00，1.25，1.60，2.00。
试判断它们属于优先数系中的哪一种?其公比是多少？ 解：它们属于R10 （0.50，2.00），公比是1.25。
1、用杠杆千分尺测量某轴直径共15次，各次测量值为（mm ）10.492,10.435,10.432，10.429，10.427，10.428，10.430，10.434，10.428，10.431，10.430，10.429，10.432，10.429，10.429。
若测量中没有系统误差，试求：(1)算术平均值x 。
(2)单次测量的标准偏差σ。
(3)试用3σ法则判断该测量列中有无粗大误差?(4)单次测量的极限误差lim ∆，如用此杠杆千分尺对该轴直径仅测量1次，得测量值为10.431，则其测量结果和测量精度应怎样表示? (5)算术平均值的标准偏差x σ。
(6)算术平均值的极限误差是多少?以这15次测量的算术平均值作为测量结果时，怎样表示测量结果和测量精度? 解：(1)算术平均值x434.1011==∑=ni i x n X(2)单次测量的标准偏差σ()m n x xni iμσ08.161/12≈--=∑=(3)用3σ法则判断 ±3σ≈±48μm该测量列中有粗大误差,即10.492超出精度要求。
《互换性与技术测量》课后习题答案[1]
![《互换性与技术测量》课后习题答案[1]](https://img.taocdn.com/s3/m/00fc632c4b73f242336c5f80.png)
课后题第一章习题第一章圆柱公差与配合（9学时）基本要求：公差配合基本术语及定义，公差带图示法。
圆柱体结合的特点。
公差与配合国家标准的体系和结构，标准公差，基本偏差，公差带与配合。
公差与配合的选用：基孔制与基轴制的选择，公差等级的选择，配合的选择，不同基准制的应用。
公差与配合在图纸上的标注。
1.计算出表中的极限尺寸，上.下偏差和公差，并按国家标准的规定标注基本尺寸和上下偏差（单位为mm）。
2.已知下列三对孔，轴相配合。
要求：（1）分别计算三对配合的最大与最小间隙（Xmax ，Xmin）或过盈（Ymax，Ymin）及配合公差。
（2）分别绘出公差带图，并说明它们的配合类别。
① 孔：Φ20033.00+ 轴：Φ20065.0098.0-- ② 孔：Φ35007.0018.0+- 轴：Φ350016.0- ③ 孔：Φ55030.00+ 轴：Φ55060.0041.0++3. 下列配合中，查表1——7，表1——10，表1——11确定孔与轴的最大与最小间隙或过盈以及配合公差，画出公差带图，并指出它们属于哪种基准制和哪类配合？（1）Φ50H8/f7 （2）Φ80G10/h10 （3）Φ30K7/h6 （4）Φ140H8/r8 （5）Φ180H7/u6 （6）Φ18M6/h54．将下列基孔（轴）制配合，改换成配合性质相同的基轴（孔）制配合，并查表1——8，表1——10，表1——11，确定改换后的极限偏差。
（1）Φ60H9/d9 （2）Φ30H8/f7 （3）Φ50K7/h6 （4）Φ30S7/h6 （5）Φ50H7/u65.有下列三组孔与轴相配合，根据给定的数值，试分别确定它们的公差等级，并选用适当的配合。
（1）配合的基本尺寸=25mm ，X max =+0.086mm ，X min =+0.020mm （2）配合的基本尺寸=40mm ，Y max =-0.076mm ，Y min =-0.035mm （3）配合的基本尺寸=60mm ，Y max =-0.032mm ，Y min =+0.046mm6.根据结构的要求，图1——1所示为黄铜套与玻璃透镜间的工作温度t=-50℃时，应有0.009—0.075mm 的间隙量。
《互换性与测量技术》(习题答案)
第1章绪论一、填空题1．几何参数互换性功能互换性2．完全互换不完全互换不完全互换3．误差检测4．基础标准产品标准方法标准安全和环境保护标准5．R5 R10 R20 R40 先疏后密R80 参数分级很细或基本系列中的优先数不能适应实际情况二、选择题1．ABCD 2．A B 3．B三、判断题1．×2．×3．√4．√四、问答题1．什么是互换性？互换性在机械设计与制造中的意义如何？答：互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选、调整或修配（如钳工修理）就能装在机器上，达到规定的性能要求。
互换性给产品的设计、制造、使用和维修都带来了很大的方便。
（1）设计方面从设计方面看，由于采用按互换性原则设计和生产的标准零件和部件，可以简少绘图、计算等设计工作量，缩短设计周期，提高设计的可靠性，有利于产品的多样化和计算机辅助设计。
（2）制造方面从制造方面看，互换性有利于组织大规模专业化生产，有利于采用先进的工艺和高效的专用设备，有利于实现加工和装配过程的机械化、自动化。
互换性与测量技术（3）使用和维修方面从使用和维修方面看，具有互换性的零部件在磨损或损坏后可以及时更换，因而减少了机器的维修时间和费用，可保证机器工作的连续性和持久性，提高了机器的使用价值。
因此，互换性对保证产品质量、提高生产率、降低产品成本、降低劳动强度等方面均具有重要意义，它已成为现代机械制造业中一个普遍遵循的原则。
2．完全互换和不完全互换有何区别？答：完全互换是指在零部件装配或更换时，不需要选择、调整或修配，就可以达到预定的装配精度要求。
例如，常见的螺栓、螺母等标准件的互换性就属于完全互换。
不完全互换是指在装配前需要将零部件预先分组或在装配时需要进行少量修配调整才能达到装配精度的要求。
例如，拖拉机、汽车的活塞销和活塞销孔装配时的分组法装配、减速机轴承盖装配时的垫片厚度调整法装配等都属于不完全互换。
3．按级别分，标准可分为哪几类？答：按级别分，我国的标准可分为国家标准、行业标准、地方标准和企业标准四级。
互换性与测量技术课后习题答案第5章习题解答
第5章一、选择题1.表面粗糙度符号或代号不应标注在（ A ）。
A. 虚线上B. 可见轮廓线上C. 尺寸界限上D. 引出线或它们的延长线上2.表面粗糙度评定参数中（ A ）更能充分反映被测表面的实际情况。
A. Ra B.RzC.Rmr(c) D.RSm3.表面粗糙度值越小，则零件的（ B ）。
A.加工容易B.耐磨性好C.抗疲劳强度差D.传动灵敏差性二、判断题1.同一公差等级时，孔的表面粗糙度值应比轴的小。
（×）2.受交变载荷的零件，其表面粗糙度值应大。
（×）3.轮廓最小二乘中线是惟一的，但很难获得，可用轮廓算术平均中线代替。
（√）4.参数Ra、Rz均可反映微观集合形状高度方面特性，可互相替换使用。
（×）5.表面粗糙度值越大，则零件的表面越光滑。
（×）三、简答题1.表面粗糙度的含义是什么？它与形状误差和表面波纹度有何区别？答：零件表面具有的微小峰谷的高低程度和间距状况就叫做表面粗糙度，也称为微观不平度。
这三种误差一般以其相邻两波峰或两波谷之间的距离（波距）加以区分：波距大于1 0mm的属于宏观几何形状误差，波距在1～10mm之间的属于表面波纹度，波距在1mm以下的属于微观几何形状误差——表面粗糙度。
2.表面粗糙度对零件的使用性能有哪些影响？答：1）表面粗糙度影响零件的耐磨性。
表面越粗糙，两表面做相对运动时，只在轮廓的峰顶处发生接触，其有效接触面积越小，则压强越大，磨损就越快。
但表面太光滑，又不利于润滑油的存储。
2）表面粗糙度影响配合性质的稳定性。
对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，则由于装配时微观凸峰被挤平，使实际有效过盈减小，从而降低了联结强度；对于过渡配合，表面粗糙也会使配合变松。
3）表面粗糙度影响零件的疲劳强度。
粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，特别是在零件承受交变载荷作用时，会使零件的疲劳强度降低而损坏。
互换性与技术测量习题参考答案共35页
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
谢谢然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
《互换性与测量技术基础》第三版 课后习题及答案
《互换性与测量技术基础》第三版课后习题及答案第一章习题及答案1-1什么叫互换性？它在机械制造中有何重要意义？是否只适用于大批量生产？答：同一规格的零部件，不需要做任何挑选、调整或修配，就能装配到机器中去，并达到使用要求，这种特性就叫互换性。
互换性给产品的设计、制造和使用维修都带来了很大方便。
它不仅适用于大批量生产，也适用于单件小批生产，互换性已经成为现代机械制造企业中一个普遍遵守的原则。
1-2完全互换和不完全互换有何区别？各用于什么场合？答：互换程度不同：完全互换是同一规格的零部件，不需要做任何挑选、调整或修配，就能装配到机器中而满足使用要求；不完全互换是同一规格的零部件，需要经过挑选、调整或修配，再装配到机器中去才能使用要求。
当使用要求和零件制造水平、经济效益没有矛盾，即机器部件装配精度不高，各零件制造公差较大时，可采用完全互换进行零件生产；反之，当机器部件装配精度要求较高或很高，零件制造公差较小时，采用不完全互换。
1-5下面两列数据属于哪种系列？公比为多少？（1）电动机转速：375，750，1500，3000，、、、（2）摇臂钻床的主参数（钻孔直径）：25，40，63，80，100，125等答：（1）此系列为派生系列：R40/12，公比为(12（2）此系列为复合系列，前三个数为R5系列，后三位为R10系列。
补充题：写出1～100之内的派生系列R20/3和R10/2的优先数常用值。
答：R20/3：1.00，1.40，2.00，2.80，4.00，5.60，8.00，11.2，16.0，22.4，31.5，45.0，63.0，90.0R10/2：1.00，1.60，2.50，4.00，6.30，10.0，16.0，25.0，40.0，63.0，100第二章习题及答案2-5（略）2-9试从83块一套的量块中，同时组合下列尺寸：48.98mm，29.875mm，10.56mm。
答：48.98=（1.48+7.5+40）29.875=（1.005+1.37+7.5+20）10.56=（1.06+9.5）提示：组合量块数量最多不超过4块，数量越少越好（因误差越小）。
《互换性与测量技术》习题答案
第1章习题答案1.在机械制造中，按互换性原则组织生产有什么优越性？是否在任何情况下按互换性原则组织生产都有利？答：在设计方面，缩短设计周期；在制造方面，提高劳动生产率，提高产品质量，降低生产成本；在新产品试制方面，采用具有互换性的通用零部件，可缩短试制周期；在设备维修方面，可以缩短修理时间，提高机器的利用率和延长使用寿命。
不是。
2、举例说明在日常生活中具有互换性的零、部件给我们带来的方便。
标准螺丝的更换3、何谓标准？何谓标准化？加强我国的标准化工作有何实际意义？答：所谓标准，就是指为了取得国民经济的最佳效果，对需要协调统一的具有重复性特征的物质和概念，在总结科学实验和生产实践的基础上，由有关方面协调制定，经主管部门批准后，在一定范围内作为活动的共同准则和依据。
所谓标准化，就是指标准的制订、发布和贯彻实施的全部活动过程。
搞好标准化，对高速发展国民经济，提高产品和工程建设质量，搞好环境保护和安全生产，改善人民生活等，都有着重要作用。
4、完全互换与不完全互换的的区别是什么？各应用于何种场合？答：完全互换是零部件在装配或更换时，不需任何附加的挑选、调整或修配，且装配后产品的精度与使用性能。
而为了降低制造成本机器或设备的一部分不需要过高的制造精度，为减低成本选择不完全互换性，完全互换性适用于批量生产，而不完全互换性适用小批量生产或者特殊部件制造。
5、什么是优先数和优先数系？主要优点是什么？R5，R40系列各表示什么意义？答：优先数系中的任何一个数值均称为优先数；先数系是一种十进制几何级数，其代号为Rr (R 是优先数系列创始人Renard的第一个字母，r代表5、10、20、40等项数)；优先数优点优先数系的优点很多，主要有：相邻两项的相对差均匀，疏密适中，而且运算方便，简单易记；同一系列中任意两项的理论值之积、商，任意一项理论值之整数（正或负）乘方，仍为此系列中的一个优先数理论值。
6、加工误差、公差、互换性三者的关系是什么？答：公差与互换性有关，而误差与之无关。
互换性与技术测量习题答案
2-2.试说明分度值、刻线间距和灵敏度三者有何不同？
刻线间距指测量器具标尺或刻线盘上两相邻刻线中心间的距离，只是为了适于人眼观 察。 而分度值则指两刻线所代表的量值之差。 灵敏度指计量器具对被测几何量微小变化的响 应变化能力。
2-3.试举例说明测量范围与示值范围的区别？
见课本图 2-3
2-4.试从 83 块一套的量块中，同时组合下列尺寸（单位为 mm） ：
Td = es − ei = 9µ m ⇒ es = 11µ m
EI = 0 ES = 13µ m ei = 2 µ m es = 11µ m
T f = TD + Td = 13 + 9 = 22µ m Dmax = D + ES = 30.013mm d max = d + es = 30.011mm Dmin = D + EI = 30mm d min = d + ei = 30.002mm
量块按制造精度分为 5 级，即 0、1、2、3 和 K 级，其中 0 级精度最高，3 级最低，K 为校准级，用来校准 0、1、2、3 级量块。 使用量块时，由于摩擦等原因使实际尺寸发生变化，所以需要定期地检测量块的实际 尺寸，再按检测的实际尺寸来使用量块。量块俺检测精度分为六等，即 1、2、3、4、5、6 等其中 1 等量块精度最高，6 等精度最低。 量块按级使用时，应以量块的标称长度作为工作尺寸，该尺寸包含了量块的制造误差。 量块按等使用时， 应以检定后所给出的量块中心长度的实际尺寸作为工作尺寸， 该尺寸排除 了量块制造误差的影响，仅包含了较小的测量误差。因此，量块按“等”使用比按“级”使 用时得了精度高。
3-6.
绘出下列三对孔、轴配合的公差带图，并分别计算出它们的极限间隙(Xmax、Xmin)或极 限过盈(Ymax、Ymin)。 （1）孔： φ 30 0
《互换性与测量技术基础》课后习题标准答案
《互换性与测量技术基础》课后习题标准答案《互换性与测量技术基础》课后习题答案————————————————————————————————作者：————————————————————————————————⽇期：第⼀章什么叫互换性？为什么说互换性已成为现代机械制造业中⼀个普遍遵守原则？答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使⽤要求的⼀种特性。
（2）因为互换性对保证产品质量，提⾼⽣产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中⼀个普遍遵守的原则。
1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适⽤于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。
（2）其区别是：a、完全互换是⼀批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满⾜预定要求。
⽽不完全互换是零件加⼯好后，通过测量将零件按实际尺⼨的⼤⼩分为若⼲组，仅同⼀组内零件有互换性，组与组之间不能互换。
b、当装配精度要求较⾼时，采⽤完全互换将使零件制造精度要求提⾼，加⼯困难，成本增⾼；⽽采⽤不完全互换，可适当降低零件的制造精度，使之便于加⼯，成本降低。
（3）适⽤场合：⼀般来说，使⽤要求与制造⽔平，经济效益没有⽭盾时，可采⽤完全互换；反之，采⽤不完全互换。
1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件⼏何参数误差的允许范围。
（2）检测是兼有测量和检验两种特性的⼀个综合鉴别过程。
（3）标准化是反映制定、贯彻标准的全过程。
（4）公差与检测是实现互换性的⼿段和条件，标准化是实现互换性的前提。
1-4．按标准颁布的级别来分，我国的标准有哪⼏种？答：按标准颁布的级别来分，我国标准分为国家标准、⾏业标准、地⽅标准和企业标准。
1-5．什么叫优先数系和优先数？答：（1）优先数系是⼀种⽆量纲的分级数值，它是⼗进制等⽐数列，适⽤于各种量值的分级。
（2）优先数是指优先数系中的每个数。
《互换性与测量技术基础》课后习题答案
第一章什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。
（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。
1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。
（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。
而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。
b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。
（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。
1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。
（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。
（3）标准化是反映制定、贯彻标准的全过程。
（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。
1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。
1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。
（2）优先数是指优先数系中的每个数。
1-7．下面两列数据属于哪种系列？公比为多少？（1）机床主轴转速为200，250，315，400，500，630，、、、单位r/min （2）表面粗糙度R的基本系列为0.012,0.025,0.050,0.100,0.20,、、、，单位为um。
互换性与技术测量(第六版)课后习题部分答案
《互换性与技术测量(第六版)》习题参考答案绪言0-1题：写出R10中从250～3150的优先数。
解：公比q10= ，由R10逐个取数，优先数系如下：250，315，400，500，630，800，1000，1250，1600，2000，2500，31500-2题：写出R10/3中从0.012～100的优先数系的派生数系。
= 3；由R10中的每逢3个取一个数，优先数系如下：解：公比q10/30.012， 0.025， 0.050， 0.100， 0.200， 0.400， 0.800，1.600， 3.150， 6.300， 12.50， 25.00， 50.00， 100.00。
0-3题：写出R10/5中从0.08～25的优先数系的派生数系。
解：公比q=5；由R10中的每逢5个取一个数，优先数系如下：10/50.80， 0.25， 0.80， 2.50， 8.00， 25.0第一章圆柱公差与配合1-1题 1.1-2题（1）为间隙配合，孔与轴配合的公差带代号为：φ2088d H（3）为过盈配合，孔与轴配合的公差带代号为：φ5567r H1-3题 （1）为基孔制的间隙配合φ+ 0 - H8最大间隙：Xmax=+0.131㎜ 最小间隙：Xmin=+0.065㎜配合公差为：f T =0.066㎜r 6φ+ 0 - H7 +0.060+0.041最大过盈：Ymax=-0.060㎜ 最小过盈：Ymin=-0.011㎜ 配合公差为：f T =0.049㎜+ 0 - H8孔、轴公差：h T =0.039㎜,s T =0.025㎜； 配合的极限：Xmax=+0.089㎜，Xmin=+0.025㎜（2）为基轴制的过渡配合 （5）为基孔制的过盈配合1-4题φ+ 0 - 孔、轴公差：h T =0.021㎜, s T =0.013㎜； 配合的极限：Xmax=+0.019㎜，Ymax=-0.015㎜ 配合的公差：f T =0.034㎜φ+ 0 - H7 u 6+0.235+0.210孔、轴公差：h T =0.040㎜,s T =0.025㎜； 配合的极限：Ymax=-0.235㎜，Ymin=-0.17㎜ 配合的公差：f T =0.065㎜；（1）φ600.1740.10000.01996D h ++- （2）φ50018.0002.0025.0067+++k H （5）φ800.0910.12100.01976U h --- 1-5题 （1）Ф2588f H 或Ф2588h F （2） Ф4067u H 或Ф4067h U （3） Ф6078k H 或Ф4078h K （1-6题）孔与轴的线胀大系数之差：△6105.11=⨯=α/℃, 降温-70℃导致的间隙减少量：△X = -0.040 mm设计结果：①Ф5078e H （基孔制）；②Ф5078f F (非基准制，X m ax 和 X m in 相同)。
互换性与技术测量课后习题答案(第四章标注和改错答案)
第四章习题：4—1技术要求→图样标注：
1、正确标注：
2、其他正确标注和错误标注
4—2技术要求→图样标注：
1、正确标注：
2、其他正确标注和错误标注
4—3技术要求→图样标注：1.正确标注
(2)
2.错误标注
4—4 技术要求→图样标注：
2.其他正确标注和错误标注
4—5 技术要求→图样标注：
2、其他正确标注和错误标注
4—6 技术要求→图样标注：
1、正确标注：
2.错误的标注
2、其他正确标注和错误标注
改错题：
（a）题图
（a）题图改错后的标注
(a)题图标注
(b) 题图
(b) 题图改错
(c)题图改错
(d) 题图改错
(e) (f)题图:
(e) (f)题图改错
4—7公差原则的应用：
4-9形状误差评定：
见教材P98
平面度误差为：18.75-（-12.5）= （单位）。
互换性与技术测量(第五版)全部答案
课后题第一章习题第一章圆柱公差与配合基本要求：公差配合基本术语及定义，公差带图示法。
圆柱体结合的特点。
公差与配合国家标准的体系和结构，标准公差，基本偏差，公差带与配合。
公差与配合的选用：基孔制与基轴制的选择，公差等级的选择，配合的选择，不同基准制的应用。
公差与配合在图纸上的标注。
1.计算出表中的极限尺寸，上.下偏差和公差，并按国家标准的规定标注基本尺寸和上下偏差（单位为mm）。
2.已知下列三对孔，轴相配合。
要求：（1）分别计算三对配合的最大与最小间隙（Xm ax ，Xm in）或过盈（Ym ax，Ym in）及配合公差。
（2）分别绘出公差带图，并说明它们的配合类别。
① 孔：Φ20033.00+ 轴：Φ20065.0098.0-- ② 孔：Φ35007.0018.0+- 轴：Φ350016.0- ③ 孔：Φ55030.00+ 轴：Φ55060.0041.0++3. 下列配合中，查表1——7，表1——10，表1——11确定孔与轴的最大与最小间隙或过盈以及配合公差，画出公差带图，并指出它们属于哪种基准制和哪类配合？（1）Φ50H8/f7 （2）Φ80G10/h10 （3）Φ30K7/h6 （4）Φ140H8/r8 （5）Φ180H7/u6 （6）Φ18M6/h54．将下列基孔（轴）制配合，改换成配合性质相同的基轴（孔）制配合，并查表1——8，表1——10，表1——11，确定改换后的极限偏差。
（1）Φ60H9/d9 （2）Φ30H8/f7 （3）Φ50K7/h6 （4）Φ30S7/h6 （5）Φ50H7/u65.有下列三组孔与轴相配合，根据给定的数值，试分别确定它们的公差等级，并选用适当的配合。
（1）配合的基本尺寸=25mm ，X m ax =+0.086mm ，X m in =+0.020mm （2）配合的基本尺寸=40mm ，Y m ax =-0.076mm ，Y m in =-0.035mm （3）配合的基本尺寸=60mm ，Y m ax =-0.032mm ，Y m in =+0.046mm6.根据结构的要求，图1——1所示为黄铜套与玻璃透镜间的工作温度t=-50℃时，应有0.009—0.075mm 的间隙量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
互换性与技术测量 -韩进宏 -课后题答案思考题与习题 11-1 零件具有什么性能才称它们具有互换性?互换性有什么作用 ?互换性的分类如何 ?1-2 为什么要制定《优先数和优先数系》的国家标准?优先数系是一种什么数列?它有何特点 ?有哪些优先数的基本系列?什么是优先数的派生系列1-3 试写出下列基本系列和派生系列中自 1 以后的 5 个优先数的常用值 :R10,R10/2， 820/3, R5/3o1-4 自 6 级开始各等级尺寸公差的计算公式为10i,16i, 25i, 40i,64i,1001, 1601,, 。
自 3 级开始螺纹公差的等级系数为0.50, 0.63, 0.80, 1.00, 1.25, 1.602. 00。
试判断它们个属于何种优先数的系列(i 为公差单位 )。
答: 前者属于 R5 系列，后者属于 R10答案1-5 零件具有什么性能才称它们具有互换性?互换性有什么作用 ?互换性的分类如何 ?答:1、在装配时从制成的统一规格零部件中任意取一件，不需任何挑选和修配，就能与其他零部件安装在一起而组成一台机器，并且能达到规定的使用要求。
2、互换性的作用主要体现在以下三个方面:C1)在设计方面能最大限度地使用标准件，便可以简化绘图和计算等工作，使设计周期变短，利于产品更新换代和 CAD 技术的应用。
(2)在制造方面有利于组织专业化生产，使用专用设备和 C AVI技术。
(3)在使用和维修方面可以及时更换那些已经磨损或损坏的零部件，对于某些易损件可以提供备用件，则可以提高机器的使用价值。
3、按不同场合对于零部件互换的形式和程度的不同要求，把互换性可以分为完全互换性和不完全互换性两类。
1-6 为什么要制定《优先数和优先数系》的国家标准?优先数系是一种什么数列?它有何特点 ?有哪些优先数的基本系列 ?什么是优先数的派生系列 ?答:优先数系有广泛的适用性，成为国际上通用的标准化数系。
优先数系是一种科学的数值制度。
适用于各种量值分级。
工程技术人员应在一切标准化领域中尽可能地采用优先数系，它不仅达到对各种技术参数协调、简化和统一的回的，促进国民经济更快、更稳地发展，而且是制订其它标准的依据。
优先数系是十进等比数列，其中包含to 的所有整数幂 c }}}, o. on o.1, 1, 10, loo, , )。
只要知道一个十进段内的优先数系，其他十进段内的数值就可由小数点的前后移位得到。
优先数系中的数值可方便地向两端延伸，使小数点前后移位，便可以得到所有小于i 和大于to 的任意优先数系。
国家标准 cB/T3zr-i98a《优先数和优先数系》规定十进等比数列为优先数系，并规定了五个系列，分别用系列符号R5, R10, R20, R40和 R80 表示，称为Rr 系列。
其中前四个系列是常用的基本系列，而R80 则作为补充系列，仅用于分级很细的特殊场合。
为使优先数系具有更宽广的适应性，可以从基本系列中，每逢p 项留取一个优先数·生成新的派生系列·以符号Rr l p 表示·派生系列的公比为1-7 试写出下列基本系列和派生系列中自 1 以后的 5 个优先数的常用值: K10/2， 820/3, R5/3o答:R10: 1. 25、 1. GO、 2. 00. 2. 5. 3. 15R10/2: 820/3:1. 6、 2. 5、4. 00, 6. 30、 to 1. 4、 2. 00、 2.80, 4.00, 5.60R5/3:4.00,16.0, 63.0、 250、 10001-8 自 6 级开始各等级尺寸公差的计算公式为10i, 1001, 160i,, 。
自 3 级开始螺纹公差的等级系数为16i, 25i,40i, 0.50, 0.63, 0.80,2. 00。
试判断它们个属于何种优先数的系列答: 前者属于 R5 系列，后者属于R10(<i 为公差单位)。
思考题及其解答 22-1 测量的实质是什么?一个测量过程包括哪些要素?我国长度测量的基本单位是什么?它是如何定义的 ?2-2 量块的作用是什么?其结构上有何特点 ?量块的“等”和“级”有何区别?说明按“等”和“级”使用时，各自的测量精度如何?2-3 以光学比较仪为例说明计量器具有哪些基本计量参数(指标 )?2-4 试说明分度值、分度间距和灵敏度三者有何区别2-5 试举例说明测量范围与示值范围的区别。
2-G 试说明绝对测量方法与相对测量方法、绝对误差与相对误差的区别。
2-7 测量误差分哪几类?产生各类测量误差的主要因素有哪些?2-8 试说明系统误差、随机误差和粗大误差的特性和不同。
2-9 为什么要用多次重复测量的算术平均值表示测量结果?这样表示测量结果2-10 在立式光学计上对一轴类零件进行比较测量，共重复测量12 次，测得值如下 (单位为mm):20.015,20.013, 20.016,20.012,20.015,20.014,20.017,20.018,20.014, 20. 016 } 20. 014,20. 015 。
试求出该零件的测量结果。
2-11 若用一块 4 等量块在立式光学计上对一轴类零件进行比较测量，共重复测量12 次，测得值如下 (单位为 nmO: 20. 0015 } 20. 00013, 20. 0016, 20. 0012, 20. 0015, 20. 0014, 20. 0017 20. 0018 } 20. 0014, 20. 0016, 20. 0014 } 20. 0015 。
在已知量块的中心长度实际偏差为一0.2}m,其长度的测量不确定度的允许值为士0. 25 }的情况下，不考虑温度的影响。
试确定该零件的测量结果。
2-12 用2-13 用83 块套的量块组成尺寸为46 块套的量块组成尺寸为59.98mm 。
23.987mm 。
2-1 测量的实质是什么答案?一个测量过程包括哪些要素?我国长度测量的基本单位是什么?它是如何定义的?答: 测量是指将被测量与作为测量单位的标准量进行比较，从而确定被测量的实验过程。
由测量的定义可知，任何一个测量过程都必须有明确的被测对象和确定的测量单位，还要有与被测对象相适应的测量方法，而且测量结果还要达到所要求的测量精度。
因此，一个完整的测量过程应包括如下四个要素 :1)被测对象2}测量单位、 3}测量方法4>测量精度我国采用的长度的计量单位为米(m)，在机械零件制造中，常用的长度计量单位是毫米C mm) ，在几何量精密测量中，常用的长度计量单位是微米(fcm)，在超精密测量中，常用的长度计量单位是纳米(nn2)。
米的定义为 :“米为光于真空中在(1/299 792 458) s 的时间间隔内所进行的距离”。
为了保证长度测量的精度，还需要建立准确的量值传递系统。
鉴于激光稳频技术的发展，用激光波长作为长度基准具有很好的稳定性和复现性。
我国采用碘吸收稳定的0. G33,ctm 氦氖光辐射作为波长标准来复现“米”。
2-2 量块的作用是什么?其结构上有何特点?量块的“等”和“级”有何区别?说明按“等”和“级”使用时，各自的测量精度如何?答: 量块是精密测量中经常使用的标准器，分长度量块和角度量块两类。
长度量块是单值端面量具，其形状大多为长方六面体，其中一对平行平面为量块的工作表面，两工作表面的间距即长度量块的工作尺寸。
长度量块的分级量块按制造精度分为五级，即0, 1, 2, 3, K级，其中0 级精度最高， 3 级精度最低， K 级为校准级，用来校准0, 1, 2 级量块。
量块的“级”主要是根据量块长度极限偏差和量块长度变动量的允许值来划分的。
量块按“级”使用时，以量块的标称长度作为工作尺寸。
该尺寸包含了量块的制造误差，不需要加修正值，使用较方便，但不如按“等”使用的测量精度高。
长度量块的分等量块按检定精度 1 }-6 等，其中 1 等精度最高， 6 等精度最低。
量块按“等”使用时，是以量块检定书列出的实测中心长度作为工作尺寸，该尺寸排出了量块的制造误差，只包含检定时较小的测量误差。
因此，量块按“等”使用比按“级”使用的测量精度高。
按“等”使用量块，在测量上需要加入修正值，虽麻烦一些，但消除了量块尺寸制造误差的影响，便可用制造精度较低的量块进行较精密的测量。
2-3 以光学比较仪为例说明计量器具有哪些基本计量参数(指标 )?1、刻度间距2、分度值3、分辨力4、示值范围5,测量范围6、灵敏度7、示值误差8、修订值9、测量重复性10、不确定度2-4 试说明分度值、分度间距和灵敏度三者有何区别?刻度间距刻度间距是指计量器具的标尺或分度盘上相邻两刻线中心之间的距离或圆弧长度。
一般应取刻度间距为1}2.5mmo分度值分度值是指指计量器具的标尺或分度盘上每一刻度间距所代表的量值。
一般长度计量器具的分度值有0. 1mm , 0. 05 mm , 0. 02 mm , 0. O1 mm , 0. 005 mm. 0. 002 mm . 0. 001 mm 等几种。
一般来说，分度值越小，则计量器具的精度就越高。
灵敏度灵敏度是计量一器具对被测几何量微小变化的响应变化能力。
若被测几何量的变化为酞，该几何量引起计量器具的响应变化能力为△去，则灵敏度S=0L/W对于具有等分刻度当上式中分子和分母为同种量时，灵敏度也称为放大比或放大倍数。
的标尺或分度盘的量仪，放大倍数K 等于刻度间距 a 与分度值i 之比K=a/i一般来说，分度值越小，则计量器具的灵敏度就越高。
2-5 试举例说明测量范围与示值范围的区别。
示值范围示值范围是计算器具所能显示或指示的被测几何量起始值到终止值的范围。
测量范围测量范围是计量器具在允许的误差限度内所能测出的被测几何量量值的下限制到上限制的范围。
一般测量范围上限值与下限值之差称为量程。
2-6 试说明绝对测量方法与相对测量方法、绝对误差与相对误差的区别。
答:绝对测量绝对测量是计量器具的示值就是被测几何量的量值。
例如，用游标卡尺、千分尺测量轴径的大小。
相对测量相对测量(又称比较测量 )是计量器具的示值只是被测几何量相对于标准量 (己知 )的偏差，被测几何量的量值等于已知标准量与该偏差值 (示值 )的代数和。
例如，用立式光学比较仪测量轴径，测量时先用量快调整示值零位，该比较仪指示出的示值为被测轴径相对于量块尺寸的偏差。
一般来说，相对测量的精度比绝对测量的精度高。
绝对误差绝对误差是指被测几何量的测得值与其真值之差，即占 =x 一 xo式中 8—绝对误差x—被测几何量的测得值x}—被测几何量的真值绝对误差可能是正值，也可能是负值。
测量误差的绝对值越小，则被测几何量的测得值就越接近真值，就表明测量精度越高，反之，就表明测量精度越低。
