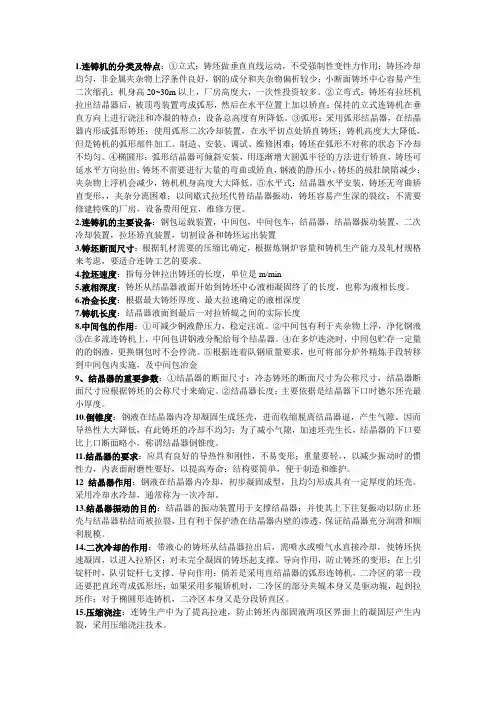

连续铸钢考试复习资料
1.连铸机的分类及特点：①立式：铸坯做垂直直线运动，不受强制性变性力作用；铸坯冷却均匀，非金属夹杂物上浮条件良好，钢的成分和夹杂物偏析较少；小断面铸坯中心容易产生二次缩孔；机身高20~30m以上，厂房高度大，一次性投资较多。
②立弯式：铸坯有拉坯机拉出结晶器后，被顶弯装置弯成弧形，然后在水平位置上加以矫直；保持的立式连铸机在垂直方向上进行浇注和冷凝的特点；设备总高度有所降低。
③弧形：采用弧形结晶器，在结晶器内形成弧形铸坯；使用弧形二次冷却装置，在水平切点处矫直铸坯；铸机高度大大降低，但是铸机的弧形部件加工、制造、安装、调试、维修困难；铸坯在弧形不对称的状态下冷却不均匀。
④椭圆形：弧形结晶器可倾斜安装，用逐渐增大圆弧半径的方法进行矫直，铸坯可延水平方向拉出；铸坯不需要进行大量的弯曲或矫直，钢液的静压小，铸坯的鼓肚缺陷减少；夹杂物上浮机会减少，铸机机身高度大大降低。
⑤水平式：结晶器水平安装，铸坯无弯曲矫直变形，，夹杂分离困难；以间歇式拉坯代替结晶器振动，铸坯容易产生深的裂纹；不需要修建特殊的厂房，设备费用便宜，维修方便。
2.连铸机的主要设备：钢包运载装置，中间包，中间包车，结晶器，结晶器振动装置，二次冷却装置，拉坯矫直装置，切割设备和铸坯运出装置3.铸坯断面尺寸：根据轧材需要的压缩比确定，根据炼钢炉容量和铸机生产能力及轧材规格来考虑，要适合连铸工艺的要求。
4.拉坯速度：指每分钟拉出铸坯的长度，单位是m/min5.液相深度：铸坯从结晶器液面开始到铸坯中心液相凝固终了的长度，也称为液相长度。
6.冶金长度：根据最大铸坯厚度、最大拉速确定的液相深度7.铸机长度：结晶器液面到最后一对拉矫辊之间的实际长度8.中间包的作用：①可减少钢液静压力，稳定注流。
②中间包有利于夹杂物上浮，净化钢液③在多流连铸机上，中间包讲钢液分配给每个结晶器。
④在多炉连浇时，中间包贮存一定量的的钢液，更换钢包时不会停浇。
⑤根据连着队钢质量要求，也可将部分炉外精炼手段转移到中间包内实施，及中间包冶金9、结晶器的重要参数：①结晶器的断面尺寸：冷态铸坯的断面尺寸为公称尺寸，结晶器断面尺寸应根据铸坯的公称尺寸来确定。
连铸工艺知识点总结
连铸工艺知识点总结一、概述连铸是指在一台设备上同时进行浇铸和凝固过程的一种工艺。
它可以大幅度提高生产效率，减少材料浪费，提高产品质量。
在现代工业中，连铸工艺已经被广泛应用于钢铁、铝、铜等金属的生产中，成为了重要的生产工艺之一。
二、连铸的原理连铸的基本原理是利用连铸机，在一个连续的过程中，将金属液直接浇注至坯料模具中，然后通过顺序凝固、切割、堆垛等工序，最终产生坯料产品。
整个连铸过程中，金属液会先经过结晶器的处理，实现坯料的凝固，在这个过程中，还会进行一系列的拉伸、抽拉和冷却等操作，使得坯料的形状和尺寸得以控制和稳定。
三、连铸的优势1. 提高生产效率：相对于传统浇铸工艺，连铸可以大幅度提高生产效率。
因为它可以在同一个设备上连续进行浇铸和凝固过程，减少了生产过程中的空闲时间，从而实现了生产效率的提升。
2. 减少材料浪费：连铸工艺可以减少金属的二次加工过程，大大减少了金属的浪费，减少了材料的消耗，同时也减少了对环境的污染。
3. 提高产品质量：由于连铸工艺可以控制金属的凝固过程，使得坯料的材料结构更加均匀，从而提高了产品的质量。
4. 节省能源：相对于传统的浇铸工艺，连铸工艺可以在生产过程中更好地利用能源，降低能源的消耗。
四、连铸的工艺流程1. 铸坯模具的准备：连铸的第一步是准备好适用于连铸工艺的铸坯模具，通常采用的是一种特殊的铸坯模具，可以确保坯料的形状和尺寸的准确度。
2. 结晶器处理：在连铸的过程中，金属液会通过结晶器进行处理，实现坯料的凝固。
3. 拉伸、抽拉和冷却：在结晶器处理完后，金属液会经过一系列的拉伸、抽拉和冷却等操作，以控制坯料的形状和尺寸。
4. 切割和堆垛：最后，坯料会被切割为所需的尺寸，然后进行堆垛，完成整个连铸工艺的过程。
五、连铸的应用领域1. 钢铁生产：连铸工艺在钢铁生产中得到了广泛的应用，可以高效地生产出各种规格的钢铁坯料。
2. 铝合金生产：在铝合金生产中，连铸工艺可以提高产品质量，降低生产成本。
《连铸工艺与设备》讲稿1
另外，还可以按铸坯断面形状分为方坯连铸机、圆坯连铸机、板坯连铸机、异形坯连铸机、方/板坯兼用型连铸机等。
按钢水的静压头可分为高头型、低头型和超低头型连铸机等。
3.1立式连铸机
立式连铸机是20世纪50年代至60年代初的主要机型。立式连铸机，从中间罐到切割装置等主要设备均布置在垂直中心线上，整个机身矗立在车间地平面以上。采用立式连铸机
图0-2 1972年以来我国连铸坯产量和连铸比的增长
1-钢总产量；2-连铸比；3-连铸坯产量
3连铸机的机型及其特点
连铸机的分类方式很多。按结晶器是否移动可以分为两类：
1）固定式结晶器：包括固定振动结晶器的各种连铸机，如立式连铸机、立弯式连铸机、弧形连铸机、椭圆形连铸机、水平式连铸机等。这些机型已成为现代化连铸机的基本机型，如图3所示。
进入20世纪60年代，弧形连铸机的问世，使连铸技术出现了一次飞跃。世界第一台弧形连铸机于1964年4月在奥地利百录厂诞生。同年6月由我国自行设计制造的第1台方坯和板坯兼用弧形连铸机在重钢三厂投入生产。此后不久，在前联邦德国又上马了1台宽板弧形连铸机，并开发应用了浸入式水口和保护渣技术。同年英国谢尔顿厂率先实现全连铸生产，共有4台连铸机11流，主要生产低合金钢和低碳钢，浇注断面为140mm×140mm和432mm×632mm的铸坯。也开发应用了浸入式水口和保护渣技术。1967年由美钢联工程咨询公司设计并在格里厂投产1台采用直结晶器、带液心弯曲的弧形连铸机。同一年在胡金根厂相继投产了2台超低头板坯连铸机，浇注断面为(150～250)mm×(1800～2500)mm的铸坯，该铸机至今仍在运行。
连铸工艺与设备知识培训
连铸工艺与设备知识培训概述连铸工艺是现代钢铁生产中的重要环节，通过连铸工艺可以将熔融钢水以连续的方式铸造成坯料，为后续的轧制、锻造等工序提供原料。
连铸设备是实现连铸工艺的关键，它包括多个组成部分，如铸机、结晶器、钢包、冷却设备等。
本文将对连铸工艺与设备的相关知识进行介绍和培训。
一、连铸工艺1.1 连铸工艺流程连铸工艺主要包括以下几个步骤： 1. 钢水准备：将原料熔炼成钢水，并通过脱气和脱渣等工序进行净化处理。
2. 钢水调质：根据需要，对钢水进行调质处理，以达到所需的成分和性能。
3. 连铸坯料的形成：通过铸机将熔融钢水连续地铸造成坯料。
4. 结晶器冷却：通过结晶器对连铸坯料进行冷却，使其逐渐凝固。
5. 坯料切割：将凝固的连铸坯料切割成所需长度的坯料。
6. 坯料除渣：通过除渣设备对切割后的坯料进行除渣处理。
7. 坯料输送：将除渣后的坯料输送到后续加工工序。
1.2 连铸工艺的优点连铸工艺相比传统铸造工艺具有以下优点： - 高效快速：连铸工艺可以实现钢水的连续铸造，节省了铸造时间。
- 节约资源：连铸工艺可以通过循环使用冷却水和回收废料等措施，减少资源的消耗。
- 产品质量好：由于连铸坯料经过冷却和凝固处理，具有均匀的组织和较高的密度，产品质量好。
- 环境友好：连铸工艺减少了烟尘、废水等污染物的排放，对环境友好。
二、连铸设备2.1 铸机铸机是连铸设备中最重要的组成部分，它主要负责将熔融的钢水铸造成坯料。
铸机通常由铸包、浇口、剪切机构等部分组成。
铸机可以根据需要进行调整，以适应不同尺寸和形状的坯料铸造。
2.2 结晶器结晶器是连铸设备中的另一个重要组成部分，它通过冷却作用使得熔融的钢水逐渐凝固成坯料。
结晶器的结构设计和冷却方式会直接影响坯料的质量和性能。
2.3 钢包钢包是存放熔融钢水的容器，它通常由耐热材料制成。
钢包在连铸过程中起到储存钢水、调质和保温的作用。
2.4 冷却设备冷却设备用于对连铸坯料进行冷却，常见的冷却设备包括水冷器、风冷器等。
连铸复习

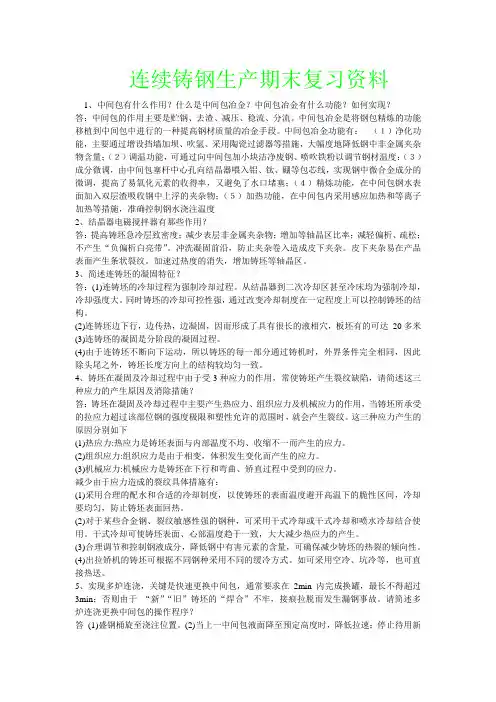

连续铸钢生产期末复习资料1、中间包有什么作用？什么是中间包冶金？中间包冶金有什么功能？如何实现？答：中间包的作用主要是贮钢、去渣、减压、稳流、分流。
中间包冶金是将钢包精炼的功能移植到中间包中进行的一种提高钢材质量的冶金手段。
中间包冶金功能有：（１）净化功能，主要通过增设挡墙加坝、吹氩、采用陶瓷过滤器等措施，大幅度地降低钢中非金属夹杂物含量；（２）调温功能，可通过向中间包加小块洁净废钢、喷吹铁粉以调节钢材温度；（３）成分微调，由中间包塞杆中心孔向结晶器喂入铝、钛、硼等包芯线，实现钢中微合金成分的微调，提高了易氧化元素的收得率，又避免了水口堵塞；（４）精炼功能，在中间包钢水表面加入双层渣吸收钢中上浮的夹杂物；（５）加热功能，在中间包内采用感应加热和等离子加热等措施，准确控制钢水浇注温度2、结晶器电磁搅拌器有那些作用？答：提高铸坯急冷层致密度；减少表层非金属夹杂物；增加等轴晶区比率；减轻偏析、疏松；不产生“负偏析白亮带”。
冲洗凝固前沿，防止夹杂卷入造成皮下夹杂。
皮下夹杂易在产品表面产生条状裂纹。
加速过热度的消失，增加铸坯等轴晶区。
3、简述连铸坯的凝固特征？答：(1)连铸坯的冷却过程为强制冷却过程。
从结晶器到二次冷却区甚至冷床均为强制冷却，冷却强度大。
同时铸坯的冷却可控性强，通过改变冷却制度在一定程度上可以控制铸坯的结构。
(2)连铸坯边下行，边传热，边凝固，因而形成了具有很长的液相穴，板坯有的可达20多米(3)连铸坯的凝固是分阶段的凝固过程。
(4)由于连铸坯不断向下运动，所以铸坯的每一部分通过铸机时，外界条件完全相同，因此除头尾之外，铸坯长度方向上的结构较均匀一致。
4、铸坯在凝固及冷却过程中由于受3种应力的作用，常使铸坯产生裂纹缺陷，请简述这三种应力的产生原因及消除措施？答：铸坯在凝固及冷却过程中主要产生热应力、组织应力及机械应力的作用，当铸坯所承受的拉应力超过该部位钢的强度极限和塑性允许的范围时，就会产生裂纹。
(四)连铸工艺与操作课件.ppt
三、连铸生产工艺
上引锭杆 开浇 启车拉矫 脱引锭杆 切割 钢包更换 中间包更换
精品
停车
1.上引锭杆
油缸驱动→引 锭杆放到中间轨道→ 送入拉矫机引锭杆经 二冷段→入结晶器上 100-150mm→ 反 向 至结晶器下口 150mm 处 → 拉 矫 机 引锭杆夹紧定位→完 成安装操作.
精品
2.开 浇
连铸连轧新技术
第二讲 连铸工艺与操作
精品
主要内容
一、概 述 二、生产模拟 三、生产工艺 四、连铸设备 五、工艺参数
精品
一、概 述 1.连铸的发展概况 2.连铸机的特点 3.连铸机的机型
精品
1.连铸的发展概况
连续铸钢(连铸)是将钢水通过连铸机直接铸成钢坯 ，从而取代模铸和初轧开坯的一种钢铁生产先进 工艺。世界各国都以连铸比(连铸坯产量占钢总产 量比例)的高低来衡量钢铁工业生产结构优化的程 度和技术水平的高低。连铸的好处在于节能和提 高金属收得率。
精品
弧型连铸机：
设备高度明显下降，能够 适应提高拉速和加大断面的要 求
又分为:
直弧型连铸机:
采用直结晶器从结晶器下 保留2m直线段,然后为弧型段, 铸坯由直变弯,最后通过拉矫机 将弧形坯矫直; 优点:夹杂物易上浮,且比立弯式 高度低;
全弧型连铸机:
铸坯的运动轨迹是一条弧 线.结晶器,二冷段全为弧型,拉 矫机、切割机和出坯系统布置 在水平线上.
连轧为代 表，钢厂向紧凑化发展。
精品
2、 21世纪钢铁工业发展趋势
（1） 产品更加纯洁化 （2） 生产工艺更加高效低耗 （3） 生产过程对环境更加友好
精品
•
连铸液体金属是19世纪提出的。最初只能用
于浇铸低熔点的有色金属。1933年现代连铸之父
连铸复习
连续铸钢复习资料11冶金（2）班曹义东1.1.（填空）连铸机分为立式、立弯式、弧形、椭圆式、水平式。
弧形连铸机特点（1）采用弧形结晶器，在结晶器内形成弧形铸坯；（2）使用弧形二次冷却装置，在水平切点处矫直铸坯；（3）铸机高度大大降低，但是铸机的弧形部件加工、制造、安装、调试、维修困难；（4）铸坯在弧形不对称状态下冷却不均匀。
椭圆式连铸机特点（1）弧形结晶器可倾斜安装，用逐渐增大圆弧半径的方法进行矫直，铸坯可沿水平方向拉出；（2）铸坯不需要进行大量地弯曲或矫直，钢液的静压小，铸坯的鼓肚缺陷减少；（3）夹杂上浮的机会减少，铸机机身高度大大降低。
1.2（填空、问答）弧形连铸机主体设备：钢包回转台，中间包及中间包车，结晶器，振动装置，浇注平台，二冷装置，拉矫装置，切割装置，定尺装置，引锭杆存放装置，冷床，推钢机。
工艺流程：浇钢时把装有钢液的钢包，通过钢包运载装置，运送到连铸机上方，经钢包底部的水口把钢水注入到中间包内。
打开中间包塞棒后，钢水流入到下口用引锭杆头堵塞并能上下振动的水冷结晶器中。
钢液沿结晶器周边冷凝成坯壳。
当结晶器下端坯壳有一定厚度时，同时启动拉坯机和结晶器振动装置，使带有液心的铸坯进入由若干夹辊组成的弧形导向段。
铸坯在此一直下行，一边经受二次冷却区中许多按一定规律布置的喷嘴喷出雾化水的强制冷却，继续凝固。
当引锭杆出拉坯矫直机后将其与铸坯脱开，铸坯在全部凝固或带有液心状态下被矫直。
待铸坯被矫直且完全凝固后，由切割装置在水平位置将铸坯切割成定尺长度，由输送辊道运走。
2.1（填空）弧形连铸机规格表示：aRb—c a:组成一台连铸机的机数；R：机型为弧形或椭圆形连铸机；b：圆弧半径；c：拉坯辊辊身长度。
台数：凡是共用一个钢包同时浇注一流或多流铸坯的一套连铸设备，称为一台连铸机；机数：具有独立的传动系统和工作系统，当其他机组出事故时仍可照常工作的一组设备称为一个机组。
流数：每台连铸机可同时浇铸铸坯的总根数称为连铸机流数。
