毕业设计计算书教材
福建农林大学本科毕业设计计算书
附录:计算书1 平曲线要素计算设计时速为50km/h 。
起点桩号为K0+000.000;交点间距:起点到JD 1为802.499 m ;JD 1到ZD 为695.824m 。
1.1 JD 1点的曲线要素及其桩号计算(1)偏角由图上读得JD 0的左偏角为47°19′19″ (2)算交点桩号JD 1(桩号)=K0+000.000+802.499=K0+802.499 (3)设曲线半径设R 0=1500m Ls=0m(4)计算曲线要素0q = Ls/2 -Ls 3/240R 2 = 0m0P = Ls 2/24R -Ls 4/2384R 3 =0 m0οβ=28.6479 Ls/R=0°0T =(R +P) tan(α/2) +q =(1500+0) tan(47°19′19″/2) +0=657.237mL y0=R(α-02β)×π/180°=(47°19′19″-0°)×π×1500/180=1238.888m0E =(R +P)sec(α/2)-R =(1500+0)×sec(47°19′19″/2) -1500=137.669m (5)计算主点桩号ZY(桩号)=JD0(桩号)-T 0= K0+802.499-657.237=K0+145.261 QZ(桩号)=ZY(桩号)+L y0/2= K0+145.261+1238.888/2= K0+764.706 YZ(桩号)=QZ(桩号)+L y0/2=K0+764.706+1238.888/2=K1+384.1502 竖曲线要素计算变坡点1:i 1= 1.000%;i 2= -0.833%。
(1)设竖曲线半径 设R=6000m (2)计算曲线要素ω= i 2-i 1=-0.833%-1.000% =-1.833% 为凸形曲线长L=Rω=6000×0.01833=109.997m切线长T=L/2=109.997/2=55.000外距 E=T2/2R=55.0002/2×6000=0.252m(3)计算设计高程竖曲线变坡点1桩号=K0+300竖曲线变坡点1高程=1928.000m竖曲线起点桩号=K0+300-55.000= K0+245竖曲线起点高程=1928.000-55.000×(1.000%)=1927.45m 竖曲线终点桩号=K0+300+109.997=K0+409.997竖曲线终点高程=1928.000-55.000×0.833%=1927.542m同理:可以计算出其余各边坡点的竖曲线要素及其桩号高程计算。
我的毕业设计计算书完整版
设计说明书第一章室内给水工程(冷水)一、系统的选择由于高层建筑对消防给水的安全可靠性能要求严格,故高层建筑应独立设计生活给水系统、消防给水系统。
高层建筑,若只采用一个给水系统供水,建筑低层的配水点所受的静水压力很大,易产生水锤,损坏管道及附件,流速过大产生水流噪音;低层压力过大,开启水龙头时,水流喷溅严重;使用不便,根据建筑给排水设计手册上卫生器具的最大静水压力不得超过0.35MPa。
因此高层建筑给水系统必须分区。
设计任务书给定了市政给水管网提供常年的水压为0.2MPa。
根据给水最小所需压力估算方法:第一层0.10MPa,第二层0.12MPa,二层以上增加一层压力需增加0.04MPa,所以1到4层为一个区,上面5到9层为一个区,总共就两个区。
1到4层用学校管网直接供水,四层以上高区由变频+气压罐供水。
屋顶不设置生活水箱。
工程投资相对较少,采用低区市政管网直接供水,消除了低区供水依赖减压阀来降低静水压力的现象,低区供水压力稳定可靠。
二、系统的组成本建筑的给水系统由引入管、水表节点、给水管(PVC管)、给水附件、地下贮水池、水泵等设备组成。
三、设计参数及水量生活用水定额:q d=250m3/(人·d),小时变化系数:k h=2.5,床位数:m=386,每日使用时间:24小时,市政给水管网提供常年的水压:0.2MPa。
四、加压设备及构筑物1) 加压水泵选用DA1-50×8级型的水泵,其流量是3.5—6.5/L S,扬程为52--95m,功率为22KW,两台,一用一备。
2)地下贮水池m标准矩形贮水池,公称容积为1103水池尺寸:7800mm×5000mm×3000mm;水池顶部标高-1.5m,最高水位标高-1.8m, 池底标高为-4.5m。
第二章室内排水工程一、系统的选择根据《给排水设计手册-建筑给排水》第二版,排水系统划分为合流制和分流制两种。
合流制:指粪便污水与生活废水,生产污水与生产废水在建筑物内部分开用管道排至室外。
毕业设计计算书完整版
目录第一章前言.......................................... 错误!未定义书签。
第二章方案论述....................................... 错误!未定义书签。
2.1建筑设计说明......................................... 错误!未定义书签。
2.1.1设计依据....................................................................................... 错误!未定义书签。
2.1.2设计内容....................................................................................... 错误!未定义书签。
2.1.3建筑方案简图............................................................................... 错误!未定义书签。
2.2建筑设计论述......................................... 错误!未定义书签。
2.2.1各部分工程构造........................................................................... 错误!未定义书签。
2.3结构设计说明......................................... 错误!未定义书签。
2.3.1建筑部分....................................................................................... 错误!未定义书签。
2.3.2结构设计依据............................................................................... 错误!未定义书签。
土木工程毕业设计最终模板(计算书)
前言本毕业设计说明书是本科高等学校土木工程专业本科生毕业设计的说明书,本说明书全部内容共分十四章,这十四章里包含了荷载汇集、水平作用下框架内力分析、竖向作用下框架内力分析、以及框架中各个结构构件的设计等,这些内容容纳了本科生毕业设计要求的全部内容,其中的计算方法都来自于本科四年所学知识,可以说是大学四年所学知识的一个很好的复习总结,同时也是培养能力的过程。
本毕业设计说明书根据任务书要求以及最新相关规范编写,内容全面、明确,既给出了各类问题解决方法的指导思想,又给出了具体的解决方案,并且明确地给出了各类公式及符号的意义和必要的说明。
本说明书概念清晰、语言流畅,每章都有大量的计算表格,并且对重点说明部分配置图解.应该说本说明书很好地完成了本次毕业设计的任务要求、达到了本次毕业设计的预定目标。
第一章方案论述1。
1建筑方案论述1.1.1设计依据依据土木工程专业2009届毕业设计任务书。
遵照国家规定的现行相关设计规范。
1。
1。
2设计内容、建筑面积、标高(1)本次设计的题目为“彩虹中学教学楼”。
该工程位于沈阳市,为永久性建筑,建筑设计使用年限50年,防火等级二级。
(2)本建筑结构为五层,层高均为4。
2m 。
建筑面积:5697 m2,占地面积:1139。
40m2. (3)室内外高差0.450m,室外地面标高为-0。
450m.1.1.3房间构成和布置(1)房间构成本工程为一所中学教学楼,根据教学楼的功能要求,此次设计该教学楼共包括20个普通教室,8个120人合班教室,10个教师办公室,计算机室,语音室,物理实验室、电话总机室各1个,1个会议室,资料室,教师休息室,学生会办公室等配套房间若干个,以及配套的卫生间若干个。
(2)房间布局充分考虑教学楼各种房间在功能和面积等方面的不同,尽量做到功能分区清晰,各功能分区之间联系紧密,以及结构布置合理等,在设计中主要注意了以下几点:①教室(包括普通教室和合班教室)布置在教学楼的阳面.②语音教室以及录音室等需要安静环境的教室布置在教学楼相对较为偏僻的地方。
毕业设计计算书
毕业设计计算书目录摘要 (8)Abstract (9)第1章工程概况 (10)1.1工程简介 (10)1.2地质、水文及气象资料 (10)第2章结构布置及梁柱截面尺寸确定 (11)2.1 结构布置及计算简图 (11)2.2 梁柱截面尺寸初定 (12)2.2.1 主梁尺寸 (12)2.2.2 次梁尺寸 (13)2.2.3 框架柱截面尺寸 (13)2.2.4楼板尺寸设计 (16)第3章荷载计算 (17)3.1 屋面及楼面荷载 (17) (17)3.1.2 楼面荷载 (18)3.2 框架节点集中荷载代表值计算 (18)3.2.1 屋面框架节点集中荷载标准值 (18)3.2.2 楼面框架节点集中荷载标准值 (20)3.3 风荷载标准值计算 (21)3.4 地震作用计算 (22)3.4.1建筑物总重力荷载代表值G i的计算 . 223.4.2地震作用计算 (24)第4章框架内力计算 (30)4.1恒载作用下框架内力计算 (31)4.1.1 分配系数计算 (31)4.1.2 杆件固端弯矩计算 (33)4.1.3 内力计算 (36)4.2活载作用下框架内力计算 (41)4.2.1 杆件固端弯矩计算 (42)I I4.2.2 内力计算 (44)4.3风荷载作用下框架内力计算 (49)4.4(雪或活)荷载作用下框架内力计算 (58)4.4.1 横梁线荷载计算 (58)4.4.2 纵梁引起柱端附加弯矩 (59)4.5 地震作用下框架内力计算 (67)第5章框架内力组合 (73)5.1 内力换算 (73)5.1.1将活荷载乘以1.1的增大系数 (73)5.1.2控制截面换算 (74)5.2 内力组合 (79)第6章框架梁、柱截面设计 (81)6.1 框架内力调整 (81)6.1.1 梁“强剪弱弯”的内力调整 (81)6.1.2 “强柱弱梁”及柱的“强剪弱弯”内力调整 (84)I II6.1.3 底层柱下端弯矩调整 (87)6.1.4 角柱内力调整 (87)6.1.5 “强节点弱构件”的内力验算 (88)6.2 框架梁截面设计 (90)6.2.1梁的正截面受弯承载力计算 (90)6.2.2 梁斜截面受剪承载力计算 (90)6.3 框架柱截面设计 (91)6.3.1柱正截面承载力计算 (91)第7章楼梯设计 (95)7.1 踏步板设计(取一个踏步) (95)7.1.1 荷载计算 (95)7.1.2内力计算 (96)7.1.3 受弯承载力计算 (96)7.2 楼梯斜梁设计 (97)7.2.1 荷载计算 (97)I V7.2.2内力计算 (97)7.2.3 承载力计算 (98)7.3 平台梁设计 (98)7.3.1 荷载计算 (98)7.3.2 内力计算 (99)7.3.3 正截面受弯承载力计算 (99)7.3.4 斜截面受剪承载力验算 (100)7.3.5 吊筋计算 (100)7.4 平台板设计 (100)7.4.1 荷载计算 (100)7.4.2 内力计算 (101)7.4.3 配筋计算 (101)第8章现浇楼面板设计 (102)8.1 设计资料 (102)8.1.1 截面尺寸 (102)V8.1.2 荷载计算 (102)8.2 楼板内力计算 (103)8.3 屋面板内力计算 (105)第9章次梁设计 (107)9.1 荷载计算 (107)9.1.1 荷载计算 (107)9.1.2 内力计算 (108)9.2 截面设计 (108)9.2.1 正截面受弯承载力计算 (108)9.2.2 斜截面受剪承载力计算 (109)第10章基础设计 (111)10.1 设计资料 (111)10.2 独立基础设计 (111)10.2.1 基础埋深和基础计算荷载的确定 (112)10.2.2 基础底面尺寸的确定及地基承载力验算 (113)V I10.3 抗震验算 (116)10.4 地基变形验算 (116)10.5 基础结构设计 (116)10.5.1 荷载设计值 (116)10.5.2 A柱基础配筋计算 (116)10.5.3(B—C)柱基础配筋计算 (119)参考文献 (122)致谢 (124)附录 (126)附录1 外文原文 (126)附录2 外文翻译 (137)附录3 任务书 (144)附录4 开题报告 (151)V II摘要本工程为沈阳市某中学教学楼工程,根据设计任务书以及有关资料,结构形式为现浇钢筋混凝土框架结构,主体结构为4层,总建筑面积约4600m2。
房屋建筑设计计算书(毕业设计)

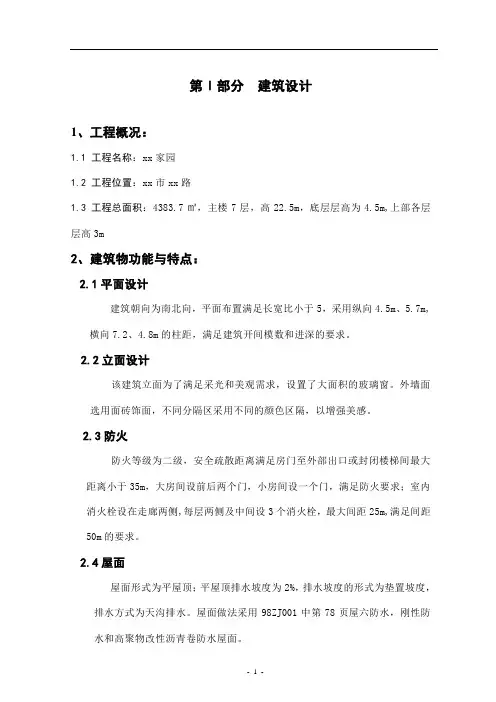

第Ⅰ部分建筑设计1、工程概况:1.1 工程名称:xx家园1.2 工程位置:xx市xx路1.3 工程总面积:4383.7㎡,主楼7层,高22.5m,底层层高为4.5m,上部各层层高3m2、建筑物功能与特点:2.1平面设计建筑朝向为南北向,平面布置满足长宽比小于5,采用纵向4.5m、5.7m,横向7.2、4.8m的柱距,满足建筑开间模数和进深的要求。
2.2立面设计该建筑立面为了满足采光和美观需求,设置了大面积的玻璃窗。
外墙面选用面砖饰面,不同分隔区采用不同的颜色区隔,以增强美感。
2.3防火防火等级为二级,安全疏散距离满足房门至外部出口或封闭楼梯间最大距离小于35m,大房间设前后两个门,小房间设一个门,满足防火要求;室内消火栓设在走廊两侧,每层两侧及中间设3个消火栓,最大间距25m,满足间距50m的要求。
2.4屋面屋面形式为平屋顶;平屋顶排水坡度为2%,排水坡度的形式为垫置坡度,排水方式为天沟排水。
屋面做法采用98ZJ001中第78页屋六防水,刚性防水和高聚物改性沥青卷防水屋面。
3、设计资料3.1自然条件3.1.1 工程地质条件:详见地质勘查报告。
3.1.2抗震设防: 6度3.1.3防火等级:二级3.1.4建筑物类型:乙类= 0.40 kN/m2,主导风向:西北风3.1.5基本风压: W3.1.6基本雪压: S= 0.40 kN/m23.1.7地下水位:最低:-1.7 m 最高:-1.5 m3.1.8气象条件:年平均温度:12o C 最高温度:39o C 最低温度:-21o C年总降雨量:541.5 mm 日最大降雨量:115.5 mm 3.2工程做法3.2.1屋面做法——刚性防水和高聚物改性沥青卷防水屋面40厚C30UEA补偿收缩混凝土防水层满铺0.15厚聚乙烯薄膜一层3厚SBS改性沥青防水卷材基层处理剂一遍20厚1:2.5水泥砂浆找平层20厚1:8水泥膨胀珍珠岩找2%坡干铺100厚水泥膨胀珍珠板预制空心楼板3.2.2楼面做法1房间、走道楼面——陶瓷地砖地面(1)10厚地铺实拍平,水泥浆擦缝(2)25厚1:4干硬性水泥砂浆,面上撒素水泥(3)素水泥浆结合层一道。
住宅楼毕业设计计算书
住宅楼毕业设计学校名称:洛阳电大学生姓名:魏国学生学号: 0941001258740班级: 09 秋专业:土木工程(本科)目录第一章毕业设计任务书- 2 -(一)、设计依据 - 2 -(二)、建筑设计内容和要求- 2 - (三)、结构设计 - 2 -第二章建筑设计总说明- 4 -一、设计依据- 4 -二、工程概况- 4 -三、尺寸及标高- 4 -四、墙身及砂浆- 5 -五、门窗和玻璃- 5 -六、室内外装修- 5 -七、防火设计- 6 -八、油漆- 6 -九、护角粉刷及滴水做法- 6 -十、其它- 7 -第三章结构设计总说明- 8 -一、设计依据- 8 -二、工程概况- 8 -三、本工程地质条件- 9 -四、主要结构- 9 -第四章结构计算书- 12 -1.预制板的选型- 12 -2.梁的计算如L-1- 13 -3.墙体验算- 16 -4.楼梯设计- 23 -附录图纸目录及门窗表- 28 -第一章毕业设计任务书(一)、设计依据1、功能要求A、规模:总建筑面积为3000~6000㎡共4个单元1梯2户.B、层数:六层;层高:2.7-3.3m;C、主要房间及其建筑面积每户要求80-150㎡E、门窗材料:自选F、内外装修:自选G、设计原则:适用、经济、美观(二)、建筑设计内容和要求1、平面图、剖面图、正立面图、侧立面图1:1002、屋顶平面图部分详图比例自定3、设计说明4、图纸数量:1号图纸3张;2号图纸2张5、图纸深度:扩初阶段按现行设计规范(三)、结构设计1、设计依据A、抗震设防烈度为7度B、地质条件:地耐力为地下土冻结深度为0.3m基础埋深为1.4-2.4mC、适用规范按现行设计规范执行2、结构承重体系用结构选择A、结构承重体系应优先采用横墙承重体系或纵横墙共同承重的结构体系B、按照抗震规范要求设置构造柱和圈梁C、楼(屋)盖采用预应力多孔板局部可采用现浇梁板楼梯为现浇楼梯厕所采用现浇板基础为普通条形基础3、结构计算(具体内容由指导老师确定)A、楼(屋)盖预制板的选择B、现浇板现浇楼梯单元梁的计算C、墙体的计算4、施工图:每人3张1号图1张2号图A、基础施工图B、结构平面布置图C、屋面结构平面布置图D、楼梯的施工图第二章建筑设计总说明一、设计依据1、《98ZJ中南地区通用建筑标准设计图集》;2、《建筑工程建筑面积计算规范GB/T 50353-2005》;3、《建筑楼梯模数协调标准GBJ101-87》;4、《房屋建筑制图统一标准》;5、《建筑模数协调统一标准GBJ2-86》;6、《建筑制图标准[附条文说明]GB/T50104-2001》;7、《民用建筑设计通则[附条文说明] GB50352-2005》;8、《住宅设计规范(2003年版)[附条文说明] GB50096-1999》;9、《住宅建筑模数协调标准 GB/T50100-2001》二、工程概况1、工程名称:美好家园2#楼.(合理使用年限为50年)2、建筑类别抗震设防:本工程属于多层住宅楼耐火等级为一级耐久年限50年地震设防烈度为七度3、建筑层数:四单元六层住宅楼4、结构类型:为砖混结构三、尺寸及标高1、本工程0.000标高具体施工时现场定2、图中所有尺寸以毫米(mm)为单位标高以米(m)为单位.四、墙身及砂浆1、除卫生间隔墙厚为120mm其余均为240mm采用MU10粘土实心砖砌筑2、厨房、卫生间四周墙体与楼板交接处做250mm高与墙同厚的C20混凝土现浇带(门及门洞处不做)3、墙身防潮:防潮层位于-0.06M处做法为20厚1:2水泥砂浆加(水泥重)5%防水剂五、门窗和玻璃1、除注明外所有窗均立于墙中所有门均坐立安装2、分户门外侧安装乙级防盗门与楼梯间墙齐;内门均为胶合板门;楼梯间外窗80系列白色塑钢推拉窗(白玻);外窗及封闭阳台80系列白色塑钢推拉窗(白玻)3、通向阳台的推拉门高至梁底由用户自理六、室内外装修1、楼地面:房间楼地面均做水泥砂浆地面具体做法详见98ZJ001地12、楼地面:厨房、卫生间楼地面装修为陶瓷地砖具体做法详见98ZJ001楼27比相邻房间低20MM并以2%坡度坡向地漏3、踢脚:房间踢脚(厨房及卫生间除外)均做水泥砂浆踢脚具体详见98ZJ001踢24、内墙:厨房、卫生间内墙面为面砖墙面具体做法详见98ZJ001内墙105、内墙:房间内墙面均为混合砂浆墙面外罩乳胶漆具体做法详见98ZJ001内墙4及涂236、外墙:外墙面为水泥砂浆粉刷外罩丙烯酸外墙涂料具体做法详见98ZJ001外157、厨卫天棚:厨房及卫生间为水泥砂浆外罩乳胶漆具体做法详见98ZJ001顶4及涂238、室内天棚:其它所有房间均为混合砂浆外罩乳胶漆具体做法详见98ZJ001顶3及涂239、屋面:平屋面采用上人防水平屋面具体做法详见98ZJ001屋410、散水:宽1000MM具体做法详98ZJ901--2/411、楼梯栏杆及扶手做法详见98ZJ401--Y/612、落水管为直径=100的PVC管具体做法详98ZJ201--2/1113、说明:室内装修设计均为初装设计可根据需要做二次装修设计七、防火设计1、二次装修的材料及做法均应按国家现行的防火规范《建筑内部装修设计防火规范》GB50222-95要求选用和施工八、油漆1、楼梯栏杆先刷防锈漆一道再刷调和漆二道具体做法详98ZJ001涂132、木门外棕红内奶黄色、室内门外白色内奶黄色油漆具体做法详见98ZJ001漆九、护角粉刷及滴水做法1、室内墙体阳角细部做法详见98ZJ501第20页节点12、窗台滴水线做法详见98ZJ901第23页节点4、6;雨蓬及阳台滴水线做法详见98ZJ901第21页节点A;雨蓬及阳台板底粉刷详见98ZJ901第21页说明3十、其它1、除注明外卫生间\厨房楼地面均比相邻楼地面低20mm阳台楼地面比相邻楼地面低20mm并以1%的坡度坡向地漏2、水电暖设施、预留洞口及定位等均以各专业施工图为准3、本工程建筑所需材料、规格、性能及施工要求等除图中注明外均须按国家有关规范、标准执行4、施工时严格按国家有关规范、规定、标准执行第三章结构设计总说明一、设计依据1、《建筑结构荷载规范GB5009-2001》;2、《混凝土结构设计规范[附条文说明]GB50010-2002》;3、《砌体结构设计规范GB5007-2002》;4、《建筑地基基础设计规范GB5007-2002》;5、《建筑抗震设计规范GB50011-2001》;6、《建筑地面设计规范GB50037-96》;7、《房屋建筑制图统一标准》;8、《建筑结构统一标准》;9、《02系列结构标准设计图集DBJT19-01-2002》;10、《建筑制图标准[附条文说明]GB/T50104-2001》;11、《民用建筑设计通则[附条文说明] GB50352-2005》;12、《住宅设计规范(2003年版)[附条文说明] GB50096-1999》;13、《工程结构可靠度设计统一标准 GB50153-92》;14、《建筑结构可靠度设计统一标准[附条文说明]GB50068-2001》;15、《建筑结构设计术语和符号标准[附条文说明] GB/T50083-97》;16、《建筑变形测量规程JGJ/T8-97》二、工程概况1、本工程为地上6层砖混结构建筑结构总高度为20.5m室内外高差为1.20m2、结构的设计使用年限为50年;结构的安全等级为二级;砌体施工质量控制等级为B级;主体结构的混凝土环境类别为一类;基础、室外构件的混凝土环境类别为二b类卫生间、厨房结构的混凝土环境类别为二a类3、结构施工图中所示标高均为结构标高;结构标高相应建筑标高降低0.030m 卫生间楼板结构标高相应建筑标高降低0.100m4、本工程抗震防设烈度为7度三、本工程地质条件1、地耐力为150KN/㎡~180KN/㎡地下冻土深度为0.3m基础埋深为18m2、工程施工时采用素土换填法对冻土进行处理并分层夯实确保换填后地基承载力不小于150KN/㎡整片素土换填夯实范围为建筑物外缘外放2米四、主要结构1、基础垫层:3:7灰土垫层700㎜厚2、基础:无筋扩展基础3:7灰土垫层240墙砖基础基底宽度分别为1200㎜、1500㎜、1800㎜3、砖墙:0.000以下 MU10砖M10水泥砂浆;一至三层MU10砖M10混合砂浆;三至五层MU10砖M7.5混合砂浆;五层以上MU10砖M5混合砂浆.4、圈梁:圈梁设置于每层楼层所有砖墙上基础设置地圈梁圈梁应连续地设在同一水平面上并形成封闭当圈梁被门窗洞口截断时应在洞口上(下)部增设相同截面的附加圈梁附加圈梁与圈梁的搭接长度不应小于其中到中的垂直距离的两倍且不得小于1M若洞口两侧有构造柱则附加圈梁锚入构造柱即可抗震做法见河南省《砌体结构构造详图》(02YJ001-1)7度区5、过梁:过梁选自图集02YG301过梁搁置长度小于250㎜的地方预制改为现浇6、构造柱:钢筋混凝土构造柱位置见圈过梁、构造柱平面布置图施工要求必须先砌墙后浇柱墙应砌成马牙槎沿墙高每隔500㎜配置2φ6墙体拉结筋每边深入墙内1000㎜所有构造柱(图中特殊注明外)均伸到顶层圈梁或女儿墙压顶构造柱根部构造详见河南省《砌体结构构造详图》(02YJ001)14页抗震做法见河南省《砌体结构构造详图》(02YJ001-1)7度区7、预应力空心楼板:根据河南省02系列结构设计标准图集选用YKB3662、YKB4262、YKB3052预应力空心楼板连接详见《预应力空心楼板(河南省)》(02YJ201)板端连接详见图集93、94页预制平板与圈梁顶高差部分用C20素混凝土浇筑8、现浇楼板:板内下部钢筋应伸至梁中心线且大于5倍钢筋直径板内上部钢筋不得在支座搭接当板底与梁底平时应将板的下部钢筋置于梁内钢筋之上板内分布筋未注明者均为φ8@200厨房、卫生间楼板顶标高相应均比楼板层标高降低80㎜、阳台降低30㎜8、混凝土保护层厚度:地圈梁为35㎜主体结构圈梁、过梁、单梁、挑梁、柱等为30㎜现浇板为20㎜9、砼强度等级:基础:C25卫生间、厨房为C25其它除注明外为C2010、材料要求:设计中选用的各种建筑材料必须有出厂合格证明并应符合国家及主管部门颁发的产品标准主体结构所用的建材均应经试验合格和质检部门抽检合格后方能使用水泥宜采用低水化热水泥钢筋除施工图注明外应符合03G101-1要求砖的质量应满足《GB/T5101烧结普通砖》的要求11、其它:本图纸除注明外标高以米为单位其它以毫米为单位结构主要承重构件必须达到规范要求本说明中未尽事宜均以国家相关规范、规程为准第四章结构计算书1.预制板的选型取住宅楼开间4.0m的房间计算楼板的构造层次及荷载如下:1)永久荷载:20mm厚1:3水泥砂浆面层0.02×20=0.4预应力混凝土空心板(由河南省02系列结构标准设计图集查得拟选用120厚600宽) 1.9315mm厚混合砂浆顶棚 0.015×17=0.26永久荷载标准值 =2.59永久荷载设计值 1.2×2.59=3.12)可变荷载:可变荷载标准值 2.0可变荷载设计值 1.4×2.0=2.83)作用于楼面的荷载:作用于楼面的荷载标准值 2.59+2.0=4.59作用于楼面的荷载设计值 3.1+2.8=5.964)选板原则:选择板的原则:板的允许荷载值大于楼面荷载值;允许变形值荷载作用下的变形值;允许裂缝宽度荷载作用下产生的裂缝宽度5)选板过程:板的标志长度4.0楼面层及板底粉刷层0.66楼面均布可变荷载标准值 2.0准永久值系数为0.5组合值系数为0.7.试选用500宽的板型号.计算各项弯矩值\剪力值查标准图集得板自重及灌缝重标准值1.97.=1.2*0.66+1.4*2=3.6=1.2*0.66+1.4*0.7*2=2.75=0.66+2=2.66=0.66+0.5*2=1.66查500宽板选用表选用YKB4052(CRB650级冷轧带肋钢筋)[Qd]条件:3.6<8.03[Qd]条件:2.75<8.03[Qs]条件:2.66<6.02[Qq]条件:1.66<4.676)按3.9m进深确定楼板块数:0.6*6=3.6m3.9m-3.6m=0.4m6块板设7个板缝板缝平均宽度0.057m板缝中放6钢筋加固同理对于4.5m开间的房间楼板可选用6YKB35622.梁的计算如L-1材料的选用混凝土采用C20查得钢材:受力钢筋采用HRB335级钢筋由表查得其他钢筋采用HPB235级或Q235级钢筋由表查得(1).计算单元及梁截面尺寸的确定取取如下图所示:计算单元选取L-1两侧开间中-中直接的距离如下图所示:(2).计算简图的确定计算跨度如图:取小值(3).荷载计算板传来永久荷载标准值:板传来可变荷载标准值:梁自重标准值:板传来的永久荷载设计值:板传来的可变荷载设计值:梁自重设计值:则作用于梁上的总荷载设计值为:(4).内力计算(5).截面配筋计算结构重要性系数:查表可选用满足要求满足最小配筋率要求(6).斜截面抗剪能力计算①复核截面尺寸截面尺寸满足要求②判断是否需要按计算配置腹筋需要按计算配置腹筋选用双肢箍沿梁全长均匀布置满足要求(7).梁的计算方法均与L-1梁的计算方法相同配筋图详见结构施工图3.墙体验算如住宅楼小房间采用横墙承重大房间为纵横墙承重底层墙为240mm墙梁在墙上的支撑长度为240mm墙面为两面粉刷砖的强度等级为MU10用混合砂浆砌筑(1).墙体高厚比验算①计算单元:纵墙、横墙的计算单元如下图:②静力计算方案:因横墙间距楼(屋)盖为装配式钢筋混凝土楼盖板故房屋的静力计算方案为刚性方案③纵墙高厚比验算墙的计算高度底层:由于墙的计算高度墙厚0.24m承重墙取又窗户的墙允许高厚比允许高厚比查表得M7.5时=26M5时=241)底层纵墙允许高厚比验算:(满足)2)二层纵墙允许高厚比验算(满足)④横墙高厚比验算同上底层墙的计算高度由于(2).D轴纵墙梁L-1处墙的强度计算取纵墙最危险一段即计算单元为C轴梁下一段纵墙进行强度验算①荷载计算屋面:屋面恒载标准值:二毡三油绿豆砂防水层20mm厚1:3水泥砂浆找平层100mm厚水泥、石灰、炉渣保温层120mm厚预应力空心板15mm厚顶棚抹灰屋面梁一半自重(包括粉刷层)屋面及屋面梁传到纵墙上的荷载标准值:屋面活荷载标准值:屋面活荷载传到纵墙上的荷载标准值:楼面:1)楼面恒荷载标准值:20mm厚1:3水泥砂浆面层120mm厚预应力空心板15mm厚顶棚抹灰楼面梁一半自重:6.22楼面梁L-1传到纵墙上的荷载标准值:3)楼面活荷载标准值该开间的负荷面积设计楼面梁、墙、柱和基础不考虑荷载折减楼面梁L-1传到纵墙上的活荷载标准值:墙体:墙体自重标准值:240mm厚墙自重双面抹灰木窗自重计算单元内纵墙自重标准值:包括檐口板自重檐口挑出0.6m厚0.1m计算单元内横墙上自重标准值:每层横墙自重标准值(取1m宽墙):(240mm墙)(240mm墙)屋面传到横墙上的恒载标准值(取1m宽墙为计算单元)为:屋面传到横墙上的活载标注值:楼面1m板宽传到横墙上的恒载标准值:楼面1m板传到横墙上的活载标准值:②内力分析改建筑物的静力计算方案为刚性方案因此静力计算可以不考虑风荷载影响仅考虑竖向荷载对于每层墙体纵墙应取墙顶(梁底截面)I-I截面以及墙底(梁底截面偏上部位)进行强度验算1)纵墙截面强度验算屋面及楼面梁的有效支撑长度一、二层:取三层:取三层I-I截面处纵墙内力如下图:轴力标准值:轴力标准值:大梁反力偏心距:四层梁对三层板墙顶部产生的弯矩标准值:三层纵墙II-II截面内力(M=0按轴压计算)轴力标准值:轴力设计值:弯矩标准值:二层纵墙I-I截面处内力:轴力标准值:轴力设计值:三层梁作用在纵墙顶的反力偏心矩:三层梁对二层纵墙顶截面产生的弯矩标准值:二层II-II截面处纵墙内力(墙厚改变取在二层楼面)轴力标准值:轴力设计值:弯矩设计值:一层纵墙I-I截面处内力:轴力标准值:轴力设计值:二层梁L-1对一层纵墙顶截面产生的弯矩标准值:大梁反力偏心距:上层墙对下层墙形的偏心距:弯矩标准值:一层纵墙II-II截面内力:轴力标准值:轴力设计值:弯矩标准值:2)横墙控制截面内力计算由于楼面活荷载较小横墙的计算不考虑一侧无活荷载时的偏心受力情况按两侧均匀布置活荷载的轴心受压构件取1m宽横墙进行承载力验算三层II-II截面内力:轴力设计值:一层II-II截面轴力最大:③截面承载力计算1)纵墙及横墙承载力通过计算可以保证纵横墙的安全可靠在计算中如果有的截面不能满足承载力要求则可以采用:减小截面偏心距e;提高砌体强度;加大砌体截面尺寸等措施2)纵墙梁L-1下砌体局部承载能力验算屋面梁支座反力标准值:屋面梁支座反力设计值:屋面梁支座反力标准值:屋面梁支座反力设计值:一、二、三、四、层楼面梁L-1上部都有墙传来的荷载影响由于三层较大故验算梁下部受压承载力局部受压区域面积:影响砌体局部抗压强度的计算面:所以即可以不考虑上部荷载影响砌体局部抗压强度提高系数:压应力图形完整系数;局部受压承载力不满足需加梁垫如采用的预制梁垫则梁垫块面积上部荷载在垫块上产生的轴向力:作用于梁垫块上的总轴力设计值:作用于梁垫块上的总轴力标准值:有利影响系数查规范有则满足要求同理可以验算一、二层墙梁下局部承压强度如不满足可加设梁垫或与梁一起浇筑整体的垫块同理经过验算本工程砌体可以满足局部承载力的要求4.楼梯设计1)楼梯建筑设计详见建筑施工图2)结构设计采用板式楼梯(1)楼梯梯段板的计算混凝土采用C20当时采用I级钢筋;当时采用II级钢筋①假设板厚②荷载计算(取1m板宽计算)楼梯斜板的倾角恒载计算踏步重:斜板重:20mm厚面层粉刷层重:15mm厚板底抹灰:恒载标准值:恒载设计值:活荷载标准值:活荷载设计值:总荷载设计值:③内力计算跨中弯矩:④配筋计算(结构重要性系数)受力钢筋查表可选用(2)平台板的计算①荷载计算(取1m板宽计算)假定板厚为70mm平台梁TL-1截面尺寸为:200×300mm TL-2截面尺寸为150×200mm恒载:平台板自重:20mm厚抹面:15mm底面抹灰:恒载标准值:恒载设计值:活载标准值:活载设计值:总荷载设计值:②内力计算计算跨度:板跨中弯矩:③配筋计算受力钢筋查表可选用分布钢筋可选用具体配筋详图见结构施工图(3)平台梁TL-1的计算①荷载计算梯段板传来:平台板传来:梁自重:总荷载设计值:②内力计算③配筋计算1)纵向钢筋计算(按倒L形截面计算)翼缘计算宽度:判别截面类型()属第二类型截面查表可选用2)腹筋计算截面校核:需要按计算配置箍筋假定选用的双肢箍筋则选用的@200双肢箍具体配筋图见结构施工图(4)平台梁TL-2的计算同TL-1的计算相同以上所涉及的配给及部分详图见建筑和结构施工图附录图纸目录及门窗表建筑设计图纸目录洛阳电大2008春土木工程工程名称美好家园2#楼图纸目录学生姓名建筑部分图纸总数共9张图号建施-01序号图纸内容图纸规格图纸编号数量备注1图纸目录A4建施-011建筑设计总说明A4建施-0233一层平面布置图A1建施-031标准层平面布置图4正立面图A1建施-041背立面图5屋顶排水平面布置图A1建施-051西侧立面图1-1剖面图6阳台栏板详图A2建施-061屋面检修孔详图女儿墙檐口详图平屋面详图7门窗表A4建施-071结构设计图纸目录洛阳电大2008春土木工程工程名称美好家园2#楼图纸目录学生姓名结构部分图纸总数共9张图号结施-01序号图纸内容图纸规格图纸编号数量备注1图纸目录A4结施-011结构设计总说明A4结施-0233基础平面布置图A1结施-031基础剖面详图4标准层结构平面布置图A1结施-041屋顶结构平面布置图5楼梯详图A2结施-052阳台、挑檐、女儿墙等结构详图圈梁、构造柱、B-1、TL-1等结构详图门窗表洛阳电大工程名称美好家园2#楼学生姓名图纸内容门窗表指导老师日期2010-5-25建施-07序号设计编号门窗洞口数量标准图集标准编号备注1M-1950×2100 48防盗门2M-2800×2100 96胶合板门M-3700×2100 96胶合板门4C-11500×1500 120塑钢窗5C-21200×1500 48塑钢窗6C-3800×1500 48塑钢窗????????- 1 -用人要看他的忠诚度和可靠程度、归依企业的程度,希望能够跟企业结合一起的意向有多少,如果这三样东西都是对的,我们企业会给他非常大的机会去发展。
长沙理工大学毕业设计计算书打印版
目录第一章建筑设计说明 (1)1.1 设计依据及设计要求 (1)1.2设计依据及设计要求 (1)1.3建筑地区条件 (1)1.4建筑内容 (2)1.5建筑构造处理 (2)1.6工程具体做法 (2)第2章结构设计说明 (3)2.1 结构布置 (3)2.2 框架结构承重方案选择 (4)2.3 材料选型 (4)2.4初估梁柱截面尺寸 (4)第3章竖向荷载计算 (7)3.1 恒载标准值计算 (7)3.2 恒载计算 (8)3.3 活荷载标准值计算 (11)3.4 活载计算 (12)第4章水平荷载计算 (14)4.1 风荷载计算 (14)4.2 地震荷载计算 (17)第5章内力计算 (21)5.1 恒载内力计算 (21)5.2 活载内力计算 (26)5.3 风荷载作用下内力计算 (37)5.4 地震作用下内力计算 (42)第6章内力组合 (45)第7章框架梁柱配筋计算组合 (56)7.1 框架梁配筋 (56)7.2 框架柱的截面设计 (61)第8章基础设计 (70)8.1 工程概况 (70)8.2 柱下独立基础设计 (70)8.3 基础配筋 (74)第9章自选构件设计(楼梯) (77)9.1 设计资料 (77)9.2 楼梯板设计 (78)9.3 楼梯斜梁计算 (79)9.4 平台板计算 (81)9.5 平台梁设计 (82)第10章工程造价文件编制 (84)10.1 工程量清单 (85)10.2 工程量清单计价 (99)参考文献 (164)致谢 (168)附件附件1 开题报告附件2 译文及原文影印件第一章建筑设计说明1.1 设计依据及设计要求1、土木与建筑工程学院毕业设计发放的设计任务书2、建筑专业提供的设计条件3、国家现行的有关建筑规范和地方标准1.2 建筑设计概况与主要技术经济指标1、工程概况:(1)建设地点:长沙市(2)建筑层数:三层(3)耐火等级:二级(4)抗震设防等级:七度2、技术经济指标总建筑面积4608.36m2,建筑占地面积1524.36m2。
《毕业设计计算书》doc版
《毕业设计计算书》doc版《毕业设计计算书》doc版前言前言框架结构体系作为目前建筑结构体系中最主要的组成部分之一,其自身有着建筑平面布置灵活,能获得较大的空间;建筑立面容易处理,结构自重较轻;计算理论比较成熟;在一定高度范围内造价较低的优点,所以目前在多高层房屋建筑中应用十分广泛。
但是它也有着侧移刚度较小,在地震作用下非结构构件(如非填充墙、建筑装饰等)破坏较严重等缺点。
因此,采用框架结构时应控制建筑物的层数和高度。
设计中需要考虑到建筑抗震要求、结构构件的变形以及施工的方便性等问题。
为了使设计能够满足钢筋混凝土框架结构设计规范的要求,我们需要熟悉钢筋混凝土结构设计的全过程,需要充分理解钢筋混凝土结构基本理论、基本方法。
本次毕业设计系统、全面地帮助我们对四年来所学专业知识进行了一次复习与巩固,使我们对结构设计的宏观理解上了一个层次,对专业知识的应用更加熟练,独立钻研与动手能力得到强化。
由于个人水平能力有限,设计中难免有错误与不妥之处,希望得到各位老师和同学的批评指正。
第5 页(共75 页)1.工程概况1.1设计要求在办公楼建筑初步方案的基础上,进行建筑和结构设计,重点在结构设计,并绘制建筑和结构的施工图。
(1)建筑设计要求完成以下内容:1建筑平面设计;2建筑立面和剖面设计。
(2)结构设计要求完成以下内容:1确定结构体系与结构布置;2根据构造要求和经验,选择构件的截面尺寸;3确定计算单元和计算简图;4荷载计算;5结构侧移计算;6框架内力计算与组合;7构件的截面设计及节点设计;8基础设计;9楼板与板式楼梯设计。
1.2设计成果设计成果包括设计说明书和施工图两部分。
(1)设计说明书要求包括以下内容:1设计概况;2建筑设计说明;3结构设计说明;工程概况4结构设计计算书;(2)施工图要求包括以下内容:1建筑施工图a.首层、标准层及屋顶平面图;b.主要立面图; c. 建筑剖面图。
2结构施工图a.标准层和屋顶平面结构布置与板的配筋图;b.框架梁、柱及节点配筋详图;c.基础和楼梯等配筋详图。
水厂毕业设计全套计算书
第一章 概述第一节 城市概况一、自然条件1、地理位置:位于中国华北地区2、气象资料①风向:绘出风玫瑰图②气温:最冷月平均为:-12.8℃最热月平均为: 25.4℃极端温度:最高38℃,最低-22.5℃③土壤冰冻深度:1.0m3、工程地质与地震资料:①地质钻探资料表土 砂质粘土 细砂 中砂 粗砂 粗砂、砾石粘土 砂岩石层1m 1.5m 1m 2m 0.8m 1m 2m②地震计算强度为:186.2KPa③地震烈度为:9度以下。
④地下水质对各类水泥均无侵蚀作用。
4、水文资料① 流量:最大流量为:190 (m3 / s);最小流量为:50 (m3 / s)。
②最大流速:1.3m/s③河床横断面图如下:-1.00M -3.00M -5.00M -8.00M最高水位最低水位断面1-1.00M-3.00M-5.00M-8.00M最高水位最低水位断面2-1.00M最高水位-3.00M最低水位-5.00M-8.00M断面3注: Q=50~200 (m3 / s)W=45~146m2V=1.1~1.3m/s④水源水质资料编号 名称 单位 分析结果1 色度 度 152 浑浊度 毫克/升 100~9003 臭和味 微量4 PH值 7.55 总硬度 度(德国度) 46 铁 毫克/升 0.17 总固体 毫克/升 2988 硝酸盐 毫克/升 0.0389 亚硝酸盐 毫克/升 0.0310 碱度 度 811 细菌总数 个/毫克 1200012 大肠杆菌数 个/升 3300013 耗氧量 毫克/升 9.53⑤水文资料扬水资料:Ⅰ号试井 Ⅱ号试井出水量Q1(L/S ) 降深S1(M)单位出水量q1(L/S/M)Ⅱ号试井抽水时对本井的水位消减值t1(M)出水量Q2(L/S)降深S2(M)单位出水量q2(L/S/M)Ⅱ号试井抽水时对本井的水位消减值t2(M)6.10 1.21 5.08 0.19 6.15 1.20 5.12 0.18 15.60 3.00 5.21 0.38 15.65 3.00 5.23 0.40 26.32 5.00 5.26 0.66 26.05 5.00 5.21 0.62注:1.井距 l试=200米2.井径 d试=0.2米3.深透系数 K=100米/日4.影响半径 R=600米5.含水层厚度 20~35米层次 层厚(M) 地层柱状图 岩性描述1 0.4 耕作土2 2 冲击粘土含泥3 1.3 粗砂4 45.3 黑色塑性粘土5 32 粗砂加砾石6 棕色海积粘土承压水静水位:-3.00m二、城市建设规划1、总体规划平面图 1:5002、市总规划人口 36万人3、市分区资料:分区名称 人口(万人)楼房层数 房屋卫生设备 一区 12二区 246 有室内给排水4、工业企业资料企业名称 生产用水量(吨/日)职工人数倒班次数冷车间人数(人/班)热车间人数(人/班)淋浴人数(人/班)企业A20000 15000 3 4000 1000 5000 企业B 15000 9000 3 2000 1000 3000 5、火车站用水量为 1500m3/d6、城市排管单位管径75 100 150 200 250 300 350 400(毫米)单价(米/元)管径450 500 600 700 800 900 1000(毫米)单价(米/元)7、城市电费___________元/度8、资金偿还期_________年第二节 工程设计一、设计任务1、设计题目:A市给水工程设计2、给水工程设计范围包括:取水工程、净水工程、与输配水工程。
毕业设计结构计算书
成都致远教育培训中心结构设计摘要:本文为成都市致远教育培训中心大楼的设计计算书。
该建筑建筑面积3240 m2。
根据建筑设计、抗震方面等的要求,确定合理的结构形式和结构布置方案,确定框架、基础的形式。
根据要求采用了钢筋混凝土结构。
本设计中运用了大学四年所学过的很多理论,计算中多种计算方法得到体现,如竖向荷载作用下的弯矩二次分配法,水平荷载作用下的D值法,等,使自己掌握了多方面的知识。
本设计中选取一榀主框架以及楼面及屋面板进行截面设计及配筋计算。
分别按一下的几步进行:第一步,根据框架布局确定各构件尺寸,进行恒载、活载,地震荷载及风荷载的统计。
第二步,采用弯矩二次分配法进行竖向荷载作用下的结构内力计算,风荷载及地震荷载的水平荷载采用D值法进行计算。
第三步,进行内力组合分析。
找出最不利的一组内力,进行构件计算。
楼板采用弹性理论设计,并进行柱下独立基础的配筋设计。
第四步,还进行了楼梯的设计计算。
第五步,根据计算结果,按照相应的构造要求,绘制了结构施工图,并写出了相应的设计说明。
关键词:框架结构;荷载;结构设计;钢筋混凝土;内力计算;弹性理论;The structure design of Chengdu ZY training Abstract:A building was designed in this paper. The building area is about 32402m.According to the building design and the earthquake resistance, the reasonable structural scheme and structural foundation plan was determined.In this design, many theories studied in university in four years was used. The many kinds of computational methods was manifested in the computation, like the moment assignment-method, D-method, and so on, so which caused myself to grasp the various knowledge.One lateral frame and slab was selected and calculated. There are mainly five steps to design this structural as follows:First, depth and width of sections were determined, and dead load ,live load, wind load were determined.Second, the internal forces of the structure under vertical load were calculated. The D-method was used for caculating the wind load.Third, after the combination of internal forces, the most unfavorable combination of internal forces was identified. Then the necessary reinforcement in beams and columns was determined. The elastic theory was used for calculating slab.Fourth, the single-foundation and combined foundation were designed. The stairway and canopy were also designed.Fifth, according to the calculated results and detail, blueprints of the structure had been completed.Key Words:frame;lateral loads;structural design;reinforced concrete; internal force;elastic theory;目录第一章前言.............................................................第二章工程概况.........................................................2.1 建筑型式、规模及平面布置 .......................................2.2 建筑及场地主要设计参数 .........................................2.3 工程地质及水文地质条件 .........................................2.4 气象资料 .......................................................第三章建筑设计.........................................................3.1 设计要求 .......................................................3.2 设计主要依据 ...................................................3.3 平面设计 .......................................................3.4立面设计........................................................3.5 楼梯设计 .......................................................3.6 防火设计 .......................................................3.7 建筑做法 .......................................................3.7.1 屋面做法(不上人屋面).....................................3.7.2 楼面做法.................................................3.7.3 卫生间楼面做法...........................................3.7.4 外墙做法.................................................3.7.5 内墙做法.................................................3.7.6 卫生间墙体做法...........................................3.7.7 女儿墙做法 (11)第四章结构设计.........................................................4.1 结构选型布置及计算简图材料信息 .................................4.1.1 结构选型.................................................4.1.2 柱网布置.................................................4.1.3 梁、柱的截面尺寸.........................................4.1.4 横向框架计算简图.........................................4.1.5 混凝土强度等级...........................................4.1.6 钢筋级别.................................................4.2 楼板设计 .......................................................4.2.1 屋面荷载(不上人屋面).....................................4.2.2 楼面荷载.................................................4.2.3 卫生间楼面荷载(防滑铺地砖)...............................4.2.4 楼板配筋计算 (11)4.3荷载统计计算....................................................4.3.1 屋面荷载(不上人屋面).....................................4.3.2 楼面荷载 (18)4.3.3 卫生间楼面荷载(防滑铺地砖)...............................4.3.4 外填充墙体荷载...........................................4.3.5 内填充墙体荷载...........................................4.3.6 卫生间墙体荷载...........................................4.3.7 女儿墙...................................................4.3.8 楼梯荷载统计.............................................4.3.9 梁柱自重.................................................重力荷载代表值的计算...........................................4.4 横向框架在风荷载作用下的内力和位移计算 .........................4.4.1 风荷载标准值计算.........................................4.4.2 横向框架在风荷载作用下的侧移验算.........................4.4.3 横向框架在风荷载作用下的内力计算(D值法) ...............4.5 横向框架在水平地震作用下的内力和位移计算 .......................4.5.1水平地震作用标准值的计算 .................................4.5.2 横向框架在水平地震荷载作用下的侧移验算. 错误!未定义书签。
毕业设计手写计算书
毕业设计(论文)计算书题目: XXXXXXX教学楼设计系别:土木与建筑工程学院专业:工民建方向姓名:XX班级 XXXX学号:XXX指导教师:XXX二零一四年四月XXXXXXX教学楼设计design of Teaching building总计毕业设计(论文) 52 页表格 18 个插图 13 幅第1章工程概况 (1)1.1 设计资料 (1)第2章荷载计算 (2)第3章楼板计算 (2)第4章框架设计 (5)4.1截面初选 (5)4.2框架结构分析 (11)第5章内力计算 (15)第6章内力组合 (21)6.1框架梁内力组合 (21)6.2框架柱内力组合 (23)第7章框架构件设计 (23)7.1框架梁截面计算 (23)7.2框架柱截面计算 (25)第8章节点设计 (29)8.1柱脚节点设计 (29)8.2框架梁柱边节点设计 (35)第9章混凝土基础设计 (38)第10章楼梯设计 (41)参考文献 (48)致谢第一章工程概况1.设计资料(1)工程概况XXXXXX(钢结构)教学楼设计(a University Teaching building of Jingdezhen Ceramic Institute )(2)建设地点:XXXXXXX(3)建筑介绍:本工程为XXXXX大学教学楼,建筑面积约3000平方米,建筑物从室内地面至女儿墙高度为15.6m,层高均为3.9m。
室内外高差450mm,室内设计标高±0.000,主体结构为钢框架结构,层数为5层,属二类建筑,二级耐火等级,抗震设防烈度为6度,设计使用年限50年,室外有停车场及绿化布置。
(4)建筑做法说明外墙做法:采用240mm加气混凝土砌块,双面粉刷。
抹灰厚20mm,外墙涂料。
内墙做法:采用200mm加气混凝土砌块,双面粉刷。
抹灰厚20mm,内墙涂料。
楼面做法:20mm厚水泥砂浆找平,10mm厚水磨石地面,底板为混凝土楼板。
屋面做法:25mm厚水泥砂浆找平,65厚挤塑聚苯保温,4+3油毡防水层(包括沥青防水卷材),底板为混凝土楼板。
湖南文理学院毕业设计 计算书
湖南文理学院毕业设计计算书湖南文理学院毕业设计计算书湖南文理学院毕业设计——常德市锦江宾馆前言毕业设计是大学本科教育培养目标实现的重要阶段,是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
本毕业设计题目为《常德锦江宾馆》,在毕业设计前期,我温习了《结构力学》、《钢筋混凝土结构设计》、《基础工程》等知识,并借阅了《建筑结构设计规范》、《混凝土规范》、《荷载规范》。
在毕业设计中,我通过所学的基本理论、专业知识和基本技能进行建筑、结构设计,在毕业设计后期,主要进行设计手稿的电脑输入,并得到老师的审批和指正,使我圆满的完成了任务,在此表示衷心的感谢。
毕业设计的四个月里,在指导老师的帮助下,经过资料查阅、设计计算、论文撰写以及外文的翻译,加深了对新规范、规程、手册等相关内容的理解。
巩固了专业知识、提高了综合分析、解决问题的能力。
在绘图时熟练掌握了AutoCAD,天正建筑,以上所有这些从不同方面达到了毕业设计的目的与要求。
宾馆的功能房间和结构布置比较复杂,在设计和计算中又要结合各种规范,数据的处理繁多,由于自己水平有限,难免有不妥和疏忽之处,敬请各位老师批评指正。
2010年5月16日目录中英文摘要... ... ... ... ... ... ... ... ... ... ... ... ... ... 4 第一部分建筑设计说明... ... ... ... ... ... ... ... ... ... ...6 1.1总平面设计... ... ... ... ... ... ... ... ... ... ... ... ... 6 1.2平面设计... ... ... ... ... ... ... ... ... ... ... ... ... 6 1.3立面设计... ... ... ... ... ... ... ... ... ... ... ... ... 7 1.4剖面设计... ... ... ... ... ... ... ... ... ... ... ... ... 7 1.5.建筑设计的体会... ... ... ... ... ... ... ... ... ... ... ... 7 第二部分结构设计计算书... ... ... ... ... ... ... ... 8 第一章设计说明 1.1 工程概况... ... ... ... ... ... ... ... ... ... ... 8 1.2 设计资料... ... ... ... ... ... ... ... ... ... ... 8 1.3 结构说明... ... ... ... ... ... ... ... ... ... ... 8 第二章荷载计算 2.1结构选型... ... ... ... ... ... ... ... ... ... ... 9 2.2 框架布置... ... ... ... ... ... ... ...... ... ... 9 2.3 框架结构荷载计算... ... ... ... ... ... ... ... 9 第三章内力计算 3.1风荷载作用下的内力计算与位移验算... ... ... ... ... ... ... ...19 3.2横向水平地震作用下位移验算与内力计算... ... ... ... ... (28)3.3恒载作用下的内力计算... ... ... ... ... ... ... ... ... (36)3.4活载作用下的内力计算... ... ... ... ... ... ... ... ... (45)第四章内力组合与调整 4.1 内力组合… … … … … … … … … … … … … 47 4.2内力调整…… … … … … … … … … … … 48 第五章截面设计5.1 框架梁截面设计… … … … … … … … … … … 56 5.2框架柱截面设计… … … … … … … … … … 63 5.3 框架裂缝宽度验算… … … … … … … … … … 71 第六章基础设计 6.1截面估算… … … … … … … … … … …75 6.2地基承载力验算… … … … … … … … 76 6. 3 基础底板配筋计算… … … … … … … … … … …77 第七章板式楼梯设计7.1梯斜板设计… … … … … … … … … … … … … 79 7.2平台板设计… … … … … … … … … … … … … 81 7.3 平台梁设计… … … … … … … … … … … … … 82 第八章楼板设计8.1楼板内力及配筋计算… … … … … … … … … … …83 第九章施工组织设计… … … … … … … … … … … 89 文献翻译… … … … … … … … … … … … … … 101 参考文献… … … … … …… … … … … … … … 110 致谢… … … … … … … … … … … … … … 111 摘要此设计为常德市区,建筑总长50.64米,总宽为17.34,标高为23.1米,总建筑面积为5600平方米,层数为六层。
土木工程专业毕业设计完整计算书
1 绪论1.1工程概况该工程为某大学实验楼,钢筋混凝土框架结构;建筑层数为8层,总建筑面积11305.82m 2,宽度为39.95m,长度为60.56m ;底层层高4.2m ,其它层层高3.6m ,室内外高差0.6m 。
该工程的梁、柱、板、楼梯、基础均采用现浇,因考虑抗震的要求,需要设置变形缝,宽度为130mm 。
1.1.1设计资料(1)气象条件该地区年平均气温为20 C .冻土深度25cm ,基本风压0.45kN/m 2,基本雪压0.4 kN/m 2,以西北风为主导方向,年降水量1000mm 。
(2)地质条件该工程场区地势平坦,土层分布比较规律。
地基承载力特征值240a f kPa 。
(3)地震烈度 7度。
(4)抗震设防 7度近震。
1.1.2材料梁、柱、基础均采用C30;纵筋采用HRB335,箍筋采用HPB235;单向板和双向板均采用C30,受力筋和分布筋均为HPB235;楼梯采用C20,除平台梁中纵筋采用HRB335外,其余均采用HPB235。
1.2工程特点本工程为8层,主体高度为29m 左右,为高层建筑。
其特点在于:建造高层建筑可以获得更多的建筑面积,缩小城市的平面规模,缩短城市道路和各种管线的长度,从而节省城市建设于管理的投资;其竖向交通一般由电梯来完成,这样就回增加建筑物的造价;从建筑防火的角度来看,高层建筑的防火要求要高于中低层建筑;以结构受力特性来看,侧向荷载(风荷载和地震作用)在高层建筑分析和设计中将起着重要的作用,因此无论从结构分析,还是结构设计来说,其过程都比较复杂。
在框架结构体系中,高层建筑的结构平面布置应力求简单,结构的主要抗侧力构件应对称均匀布置,尽量使结构的刚心与质心重合,避免地震时引起结构扭转及局部突变,并尽可能降低建筑物的重心,以利于结构的整体稳定性;合理地设置变形缝,其缝的宽度视建筑物的高度和抗震设防而定。
该工程的设计,根据工程地震勘探和所属地区的条件,要求有灵活的空间布置和较大的跨度,故采用钢筋混凝土框架结构体系。
《龙源图书馆毕业设计》计算书 (17)
【目录】1目录 (1)2前言 (3)3 摘要 (1)结构设计 (2)1绪论 (2)1.1课题名称 (2)1.2课题背景 (2)1.3结构理解 (2)2荷载信息 (3)2.1楼面荷载 (3)2.2屋面荷载 (4)2.3厕所地面荷载 (4)3楼板计算 (5)3.1 设计信息 (5)3.2 楼面板计算 (6)3.3 屋面板计算 (12)4框架计算 (15)4.1 计算单元 (15)4.2 框架几何尺寸 (15)4.3 框架计算简图 (16)4.4 恒荷载计算及内力分析 (17)4.5 活荷载及其内力分析 (21)4.6 风荷载及其内力分析 (25)4.7地震作用内力及其分析 (27)5内力组合 (29)5.1 框架梁内力组合计算 (29)5.2 框架柱内力组合计算 (32)6梁的截面设计 (38)6.1 正截面设计计算 (38)6.2 斜截面设计计算 (39)7框架柱的截面设计 (41)8现浇独立柱基础设计 (46)9楼梯计算 (54)施工组织设计 (59)1 编制依据 (59)2 工程概况 (60)3 施工总体部署 (61)4 施工准备 (62)5 主要项目施工方法 (66)6 资源需用量计划 (76)7 质量保证体系及质量保证措施 (79)8 冬期、雨期施工措施 (87)9 工期保证措施 (87)10 施工现场安全管理措施 (88)11 现场文明施工、降低成本和成品保护措施 (91)主要参考文献 (93)致谢 (94)前言毕业设计是大学教育培养目标实现的重要阶段,是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
本组毕业设计题目为《龙源图书馆毕业设计》。
在毕业设计前期,我温习了《建筑力学》、《混凝土设计》、《建筑结构抗震设计》等知识,并查阅了《结构抗震规范》、《混凝土规范》、《荷载规范》等规范。
在毕业设计中期,我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。
土木工程毕业设计计算书7
第7章 楼梯设计本建筑层高3.9m ,踏步尺寸mm mm 300150⨯,采用C25混凝土。
平台板钢筋采用235HPB ,平台梁纵筋采用335HRB ,箍筋采用235HPB ,楼梯均布荷载标准值为2/5.2m kN q k =。
楼梯结构平面图如图7-1所示。
图7-1 楼梯结构平面图7.1 梯段板设计取板厚mm h 130=,约为板斜长的1。
板的倾斜角为α。
5.0300150tan ==α,则894.0cos =α。
取1m 宽板带进行配筋计算。
7.1.1 荷载计算恒荷载标准值水磨石面层 ()m kN /975.03.0/65.015.03.0=⨯+ 三角形踏步 m kN /875.13.0/2515.03.05.0=⨯⨯⨯ 混凝土斜板 m kN /635.3894.0/2513.0=⨯ 板底抹灰 m kN /38.0894.0/1702..0=⨯ 合计 m kN /865.6恒荷载设计值 m kN g /238.8865.62.1=⨯= 活荷载设计值 m kN q /5.35.24.1=⨯= 合计 m kN q g p /738.11=+=7.1.2 截面设计板的水平计算跨度为m l n 81.3=。
弯矩设计值为:m kN pl M n ⋅=⨯⨯==039.1781.3738.1110110122 板的有效高度:mm h 110201300=-=118.011010009.110.110039.1726201=⨯⨯⨯⨯==bh f Mc s αα 35.0126.0211=<=--=b s ξαξ()937.02115.0=-+=s s αγ2602.787110937.021010039.17mm h f MA s y s =⨯⨯⨯==γ 取100@10φ,2785mm A s =分布钢筋每级200@8φ。
7.2 平台板设计设平台板厚mm h 80=,取m 1宽板带进行计算。
7.2.1 荷载计算恒荷载标准值水磨石面层 m kN /65.0 mm 80厚混凝土板 m kN /22508.0=⨯ 板底抹灰 m kN /34.01702.0=⨯ 合计 m kN /99.2 恒荷载设计值 m kN g /588.399.22.1=⨯= 活荷载设计值 m kN q /5.35.24.1=⨯= 合计 m kN q g p /088.7=+=7.2.2 截面设计平台板的计算跨度为m l 115.20=。
X097-毕业设计-计算书
学号: 12080526题目类型:设计(设计、论文、报告)桂林理工大学博文管理学院毕业设计(论文)题目:桂林羽凡办公楼建筑、结构设计二级学院:土木与工程学院专业(方向):土木工程(工民建)班级:土木12-1班学生:陈文涛指导教师:曹霞2016 年 3 月 15 日桂林理工大学博文管理学院毕业设计(论文)独创性声明本人声明所呈交的设计(论文)是我个人在指导教师指导下进行的研究工作及取得的研究成果。
尽我所知,除了设计(论文)中特别加以标注和致谢的地方外,设计(论文)中不包含其他人或集体已经发表或撰写的研究成果,也不包含为获得桂林理工大学博文管理学院或其它教育机构的学位或证书而使用过的材料。
对设计(论文)的研究成果做出贡献的个人和集体,均已作了明确的标明。
本人完全意识到本声明的法律后果由本人承担。
设计(论文)作者签名:陈文涛日期:2016 年 3 月17日桂林理工大学博文管理学院毕业设计(论文)使用授权声明本设计(论文)作者完全了解学院有关保留、使用设计(论文)的规定,同意学院保留并向国家有关部门或机构送交设计(论文)的复印件和电子版,允许设计(论文)被查阅或借阅。
本人授权桂林理工大学博文管理学院可以将本设计(论文)的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本设计(论文)。
设计(论文)作者签名:陈文涛日期:2016 年 3 月17日指导教师签名:曹霞日期:2016 年 3 月17 日摘要本毕业设计由曹霞老师作为指导老师,指导学生陈文涛完成此次毕业设计。
该设计是一栋钢筋混凝土框架结构的综合办公楼,建筑高度24.6m(从地面标高到主体结构檐口高度),建筑面积约5000m2,设计使用年限50年,丙类建筑,主体部分采用六层框架结构。
遵循先建筑、后结构、再基础的设计过程,根据任务书和指导书的要求完成的建筑、结构设计。
建筑图包括平面图、正立面、侧立面及各详图。
结构设计时紧密结合建筑设计,力求经济合理,造型美观。
土木工程毕业设计计算书(含建筑设计+结构设计+设计图纸)
毕业论文(设计)BACH ELOR DI SSERTATI ON设计题目:创维科技3号研发中心设计学位类别:工学学士学科专业:土木工程作者姓名:xxx导师姓名:xxx完成时间:摘要本次毕业设计是一个办公楼,主要进行的是结构设计部分。
结构设计简而言之就是用结构语言来表达工程师所要表达的东西。
结构语言就是结构师从建筑及其它专业图纸中所提炼简化出来的结构元素,包括基础、墙、柱、梁、板、楼梯、大样细部图等等。
然后用这些结构元素来构成建筑物或构筑物的结构体系,包括竖向和水平的承重及抗力体系,再把各种情况产生的荷载以最简洁的方式传递至基础。
结构设计的阶段大体可以分为三个阶段:一、结构方案阶段:根据建筑的重要性,建筑所在地的抗震设防烈度,工程地质勘查报告,建筑场地的类别及建筑的高度和层数来确定建筑的结构形式,本工程采用的是框架结构;二、结构计算阶段:包括荷载计算、内力计算和构件计算;三、结构施工图绘制关键词:结构设计;荷载计算;节点验算;AbstractThis graduation project is an office building , it was some of structural design that mainly carried on. The structural design expresses the thing that the engineer will express in structural language in brief. The structural language is structural elements simplified out refined from the building and other specialized drawings of structural engineer, including foundation, wall, column, roof beam, board, stair, full-page proof detail picture, etc.. Then come to form the structural systems of the building or structures with these structural elements, including verticality and bearing and resist strength system of level, and then various load that situation produce in a most succinct way from transmission to foundation.The stage of the structural design can be divided into three stages on the whole:1. Structural scheme stage: According to the importance of the building, providing fortification against earthquakes in the earthquake intensity, the geologic prospect report of the project of the building site, classification and height and storey of the building of the building field are counted to confirm the structural form of architecture, what this project is adopted is frame structure;2. Calculate stage in structure: Including loading and calculating, the internal force is calculated and calculated with the component;Keyword: Structural design; Load and calculate; Nodal checking computations.目录第一章前言 0第二章建筑设计理念及依据 (1)2.1设计理念 (1)2.2工程概况 (1)2.3设计依据 (2)2.4建筑设计 (2)2.4.1 平面设计 (2)2.4.2 使用部分的平面设计 (3)2.4.3 门窗的作用及功能要求 (3)2.4.4交通部分的平面设计 (3)2.5立面设计 (3)2.6建筑剖面设计 (4)2.7其它部分做法和说明 (4)第三章结构设计说明 (6)3.1主体工程设计 (6)3.2基本假定与计算简图 (6)3.2.1 基本假定 (6)3.3荷载、侧移计算及控制 (6)3.4内力计算及组合 (7)3.4.1 竖向荷载下的内力计算 (7)3.4.2 水平荷载下的计算 (7)3.4.3 内力组合 (7)3.5构件、节点及基础设计 (7)3.6变形缝的设置 (7)3.7施工材料 (7)3.8施工要求及其他设计说明 (8)第四章结构计算书部分 (9)4.1工程总体概述 (9)4.1.1柱网布置 (9)4.1.2 梁、柱截面尺寸的初步确定 (10)4.1.3 梁柱线刚度 (12)4.1.4各层横向侧移刚度计算(D值法) (14)4.2竖向荷载及其内力计算 (16)4.2.1计算单元的选择如4-7图 (16)4.2.2 竖向荷载统计 (17)4.2.3恒载作用下梁的内力计算 (19)4.2.4 恒荷载作用下梁的固端弯矩计算 (21)4.2.5 活载作用下柱的内力计算 (26)4.2.6柱轴力梁端剪力的计算 (29)4.3重力荷载代表值计算及荷载汇总 (37)4.4地震作用计算 (40)4.4.1 横向自振周期 (40)4.4.2楼层地震剪力的计算,水平地震作用计算 (41)4.4.3位移验算(多遇水平地震作用下) (43)4.4.4框架内力计算(水平地震作用下) (44)4.5框架的内力组合 (47)4.5.1计算规定及抗争等级的选择 (47)4.5.2梁柱的内力组合 (48)4.6截面设计 (53)4.6.1框架梁截面设计 (53)4.6.2 梁正截面受弯承载力计算 (53)4.6.3梁斜截面受剪承载力计算 (54)4.7框架柱截面设计 (56)4.8楼板设计 (59)4.8.1楼板类型及设计方法的选择 (59)4.8.2 设计荷载 (59)4.8.3 楼板内力分析及配筋计算 (60)4.9基础设计 (63)4.9.1基础工程概况 (63)4.9.2独立基础设计 (64)5.0楼梯设计 (69)5.0.1 楼梯概况 (69)5.0.2楼梯板设计 (69)5.9.3平台板设计 (70)参考文献 (74)致谢 (75)第一章前言土木工程专业的毕业设计是综合性和实践性极强的最后一个教学环节,是理论与实际相结合的训练阶段;是我们学生运用所学的基础理论、专业知识和基本技能进行建筑、结构、施工设计的重要实践过程,涉及综合运用建筑、结构、施工、设备、给排水和相关学科的基础知识。
南昌大学土木系毕业设计计算书
南昌大学毕业设计结构计算书题目:南昌教育局机关办公楼院(系)建筑工程专业土木工程班级091姓名刘强学号6002109018导师熊进刚2012年3月7 日目录第1 章设计资料 (4)第2 章结构选型和置 (7)第3 章结构计算 (7)3.1 荷载计算 (9)3.3.1 恒荷载标准值算 (9)3.3.2 活载标准值计算 (11)3.3.3风荷载计算 (15)3.3.4 重力代表计算 (17)第4章内力计算 (7)4.1 侧移刚度D (17)4.2恒载作用下的内力计算 (18)4.3楼面活荷载作用下的内力计算 (18)4.4风荷载作用下的内力计算 (18)4.5地震作用下的内力计算 (23)第5 章内力组合 (7)5.1 非抗震和抗震合 (17)第6 章框架配筋计算 (18)第7 章雨棚计算 (18)第8 章板计算 (18)第9章楼梯计算 (18)第一章.设计资料1.设计标高:室内设计标高 0.00,室内外高差450㎜.2.墙身做法:墙身为普通机制砖填充墙,用M5混合砂浆砌筑。
内粉刷为混合砂浆底。
纸筋灰面,厚20㎜,“803”内墙涂料两度。
外粉刷1:3水泥砂浆底,厚20㎜,陶瓷锦砖贴面。
3.楼面做法:楼板顶面为20㎜厚水泥砂浆找平层,5㎜厚1:2水泥砂浆加“108”胶水着色粉面层,楼板底面为15㎜厚纸筋面石灰抹底,涂料两度。
4.屋面做法:现浇楼板上铺膨胀珍珠珍珠岩保温层(天沟处100㎜,2%自两侧天沟向中间找坡)。
1:2水泥砂浆找平层厚20㎜,二毡三油防水层,撒绿豆沙保护。
5.门窗做法:采用木门、钢窗。
6.地质资料:场地类别为二类,地下水位:-5m,无侵蚀性。
7.基本风压:0.45KN/㎡,C类。
8.活荷载:屋面活荷载 2.0KN/㎡,走廊楼面活荷载 2.5KN/㎡,办公室活荷载2.0KN/㎡。
9.抗震设防烈度:按7度考虑。
第二章、结构选型1.结构布置及结构计算简图的确定边梁(AB、DC跨):取h=500mm,b=250mm中跨梁(BC跨):同边跨,取h=400mm,b=200mm边柱及中柱联系梁,取b⨯h=250mm⨯500mm;柱截面为b⨯h=400mm⨯400mm,现浇楼板厚100mm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.工程概况与设计资料1.1结构形式采用二层钢筋混凝土框架结构。
1.2水文地质地基土层自上而下为:人工填土,层厚0.6~1.0m;褐黄色粘土,层厚4.0~4.5m,f a k= 80 kN / m2,γ = 19 kN / m3;灰色淤泥质粉土,层厚20~22m,f ak= 70 kN / m2,γ = 18kN / m3;暗绿色粉质粘土,未穿,f ak= 160 kN / m2,γ = 20 kN / m3。
地下水位在自然地表以下0.8m,水质对结构无侵蚀作用。
基础持力层为褐黄色粘土层。
1.3设计荷载基本风压及基本雪压按上海地区采用。
常用建筑材料和构件自重参照荷载规范确定。
屋面使用荷载按上人屋面设计;楼面使用荷载值根据荷载规范确定。
抗震设防烈度为7度。
1.4楼屋面做法屋面:防水层(防水卷材八层做法,三毡四油上铺小石子,0.35 kN / m2),40厚C20细石混凝土找平层(双向配筋φ4 @200),保温层(膨胀水泥珍珠岩,平均高度h = 100mm,4 kN / m3),油膏胶泥一度隔气层,现浇钢筋混凝土屋面板,板下20厚纸筋灰粉底。
楼面:30厚水泥砂浆找平,现浇钢筋混凝土板,板下20厚纸筋灰粉底。
1.5材料混凝土:基础用C20;上部结构用C25。
墙体:±0.000以下采用MU10标准砖,M5水泥砂浆;±0.000以上采用MU10多孔砖,M5混合砂浆。
1.6建筑平面尺寸、使用荷载平面尺寸:纵向跨数×纵向跨度(m)—横向跨数×横向跨度(m)= 7×5.7m—2×6.3m 楼面活荷载:4.4 kN / m2屋面活荷载:2.0 kN / m21.7主要参考资料<<建筑结构荷载规范>> GB5009-2001 <<混凝土及砌体结构>>教材<<混凝土结构设计规范>> GB50010-2002 <<混凝土结构设计>>教材<<建筑抗震设计规范>> GB50011-2001 <<结构力学>>教材<<建筑地基基础设计规范>> GB50007-2002 <<房屋建筑学>>教材291.8附图:建筑平面、立面、剖面图二层平面图南立面图A—C立面图 1—1剖面图二层仓库框架设计2.现浇钢筋混凝土主次梁单向板楼盖设计2.1设计资料(1)楼面做法:30厚水泥砂浆找平,现浇钢筋混凝土板,板下20厚纸筋灰粉底。
(2)材料:混凝土强度等级基础用C20,上部用C25;梁内受力纵筋为HRB400,其他为HPB235钢筋。
上海市郊某单位仓库,为二层钢筋混凝土框架结构。
楼面均布活荷载标准值为4.4kN/m2,楼盖采用现浇钢筋混凝土主次梁单向板结构。
板、次梁和主梁按弹性理论设计。
2.2楼盖的结构平面布置主梁沿横向布置,次梁沿纵向布置。
主梁的跨度为6.3m、次梁的跨度为5.7m,主梁每跨内布置两根次梁,板的跨度为2.1m,按单向板设计。
按高跨比条件,要求板厚h≥= 52.5mm,对工业建筑的楼盖板,要求h≥80mm,取板厚h = 80mm。
次梁截面高度应满足h = 5700 / (12~18)= 317 ~ 475mm。
考虑到楼面活荷载比较大,取450mm。
截面宽度取为b = 200mm。
主梁的截面高度应满足h = 6300 / (10~14) = 450 ~ 6300mm,取h = 600mm,截面宽度取为b = 300mm。
楼盖结构平面布置图见图。
2.3板的配筋设计(取1米板带)2.3.1计算简图恒载计算: 30厚水泥砂浆面层: 0.03 × 20 = 0.6 kN / m280mm钢筋混凝土板: 0.08 × 25 = 2 kN / m220厚纸筋灰砂浆: 0.02 × 17 = 0.34 kN / m2小计: 2.94 kN / m2标准值:恒载:g k = 2.94 kN / m2× 1 m = 2.94 kN / m= 4.4 kN / m2× 1 m = 4.4 kN / m活载: qk折算荷载:(γg= 1.2,γq= 1.4;γg = 1.35,γq = 1.0)恒载:g’ =γg g k+γq q k/ 2 = 6.608 ( kN / m)活载:q’ =γq q k / 2 = 3.08 ( kN / m)2.3.2内力分析板弯矩计算q2.3.3配筋计算板配筋计算(b=1000mm,h0=h-a s=60mm.C25:f c=11.9N/mm2,f t=1.27N/mm2, α1=1.0;HPB235:f y=210N/mm2。
)A s / bh = 218/1000×80 = 0.27%=0.45f t/f y=0.45×1.27/210 = 0.27%可以;同时此值大于0.2%,符合要求。
2.3.4板配筋图2.4次梁配筋设计2.4.1计算简图荷载标准值:恒载g k: 板传来: 2.94×2.1 = 6.174 kN/m次梁自重: 0.2×(0.45-0.08)×25 = 1.85 kN / m次梁粉刷: 0.2×0.02×17 + 0.02×(0.45-0.08) ×2×17= 0.32 kN / m小计 8.344 kN / m活载q k:q k = 4.4 kN / m2× 2.1m = 9.24kN / m折算荷载:(γg = 1.2,γq = 1.4;γg = 1.35,γq = 1.0)恒载:g’ =γg g k+γq q k/ 4 = 13.247 ( kN / m)活载:q’ =3γq q k / 4 = 9.702( kN / m)2.4.2内力分析:弯矩次梁弯矩计算q内力分析:剪力剪力计算2.4.3配筋计算:纵筋纵筋配筋计算0s c t1yA s / bh = 402 / 200 ×450= 0.45%>0.45f t/f y=0.45×1.27 / 360 = 0.16%可以;同时此值大于0.2%,符合要求。
)配筋计算:箍筋箍筋计算w0c t w c c0f yv =210 N/mm2;βc = 1.0 )2.4.4次梁配筋图3 .钢筋混凝土板式楼梯梯段宽B = 1430mm,梯段斜板水平投影长度l= 3600mm,楼梯平台梁宽200mm,踏步高a = 150mm,踏步宽b = 300mm。
踏步面层为水磨石面层,斜板底面为20mm厚纸筋灰粉刷。
使用活载标准值3.5kN/m2。
C25混凝土,板内钢筋HPB235,梁内HRB400。
3.1 梯段斜板设计3.1.1 截面尺寸踏步斜边长c = (a2 + b2)0.5 = 335mm,梯段斜板段水平长度l = 3600 + 200 = 3800mm,梯段斜板厚度h =l / (25~30) = 127~152,取h = 140mm。
3.1.2 计算简图荷载计算:水磨石面层(0.3 + 0.15)×0.65×(1 / 0.3)= 0.98 kN/m三角形踏步 1 / 2×0.3×0.15×25×(1 / 0.3)= 1.88 kN/m斜板 0.14×25×(1 / 0.894)= 3.915 kN/m板底抹灰 0.02×17×(1 / 0.894)= 0.38 kN/m恒载:g k = 7.155 kN/m活载:q k = 3.5 kN/m荷载设计值(γg = 1.2,γq = 1.4;γg’ = 1.35,γq’= 1.0)g + q =γg g k+γq q k = 13.486 kN/mg’ +q’=γg’ g k+γq’ q k = 13.159 kN/m 取设计值为13.486 kN/m。
3.1.3内力计算M = (g + q)l2 / 10 = 13.486×3.82 / 10 = 19.47 kN/m3.1.4 配筋计算h0 = h–20 = 140 –20 = 120mmαs= M /α1f c bh02 = 19.47×106 / 1.0×11.9×1000×1202 = 0.114γs= (1+√) / 2 = (1+√ / 2 = 0.940A s= M / (f yγs h0) = 19.47×106 / 210×0.940×120 = 822mm2ρ,min = max(0.2%,0.45f t / f y)= 0.27%=ρ,min bh = 0.27%×1000×120 = 324mm2(A s / bh = 785 / 1000×140 = 0.56% > ρ,min)A s,min选用纵筋φ10@100 (A= 785mm2);分布钢筋每踏步下一根φ8。
s3.1.5 梯段斜板配筋图3.2 平台板设计平台板厚一般取80mm~120mm,设平台板厚h = 80mm,取1m板宽计算。
3.2.1 荷载计算平台板的荷载荷载设计值(γg = 1.2,γq = 1.4;γg’ = 1.35,γq’= 1.0)g + q =γg g k+γq q k= 8.488 kN/mg’ +q’=γg’ g k+γq’ q k = 7.537kN/m 取设计值为8.488 kN/m。
3.2.2 内力及截面设计板的计算跨度l n = 5700 – 150 –3600 – 200 – 125 = 1625mm弯矩设计值M = Pl n2/ 10 = 8.488×106×1.6252 / 10 = 2.241kN·mh0 = 80 – 20 = 60mmαs= M /α1f c bh02 = 2.241×106 / 1.0×11.9×1000×602 = 0.052γs= (1+√) / 2 = (1+√1-2×0.052) / 2 = 0.973A s= M / (f yγs h0) = 2.241×106 / 210×0.973×60 = 183mm2选φ6@150,A s = 189 mm2=0.2%A s=ρ,min bh = 0.2%×1000×80 = 160mm < A s = 189 mm2,min配筋满足要求3.2.3平台板配筋图3.3平台梁设计设平台梁截面 b = 200mm,h = 350mm3.3.1荷载计算平台梁的荷载荷载设计值(γg = 1.2,γq = 1.4;γg’ = 1.35,γq’= 1.0)g + q =γg g k+γq q k= 33.858 kN/mg’ +q’=γg’ g k+γq’ q k= 32.632 kN/m 取设计值为33.858 kN/m。
