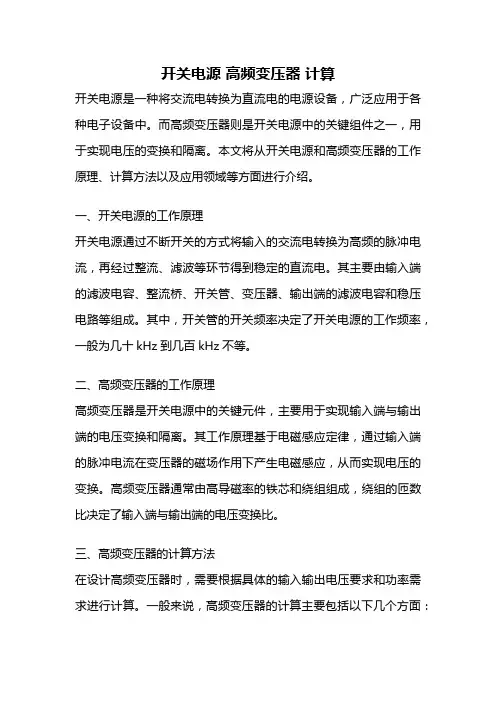

开关电源 高频变压器 计算
开关电源高频变压器计算开关电源是一种将交流电转换为直流电的电源设备，广泛应用于各种电子设备中。
而高频变压器则是开关电源中的关键组件之一，用于实现电压的变换和隔离。
本文将从开关电源和高频变压器的工作原理、计算方法以及应用领域等方面进行介绍。
一、开关电源的工作原理开关电源通过不断开关的方式将输入的交流电转换为高频的脉冲电流，再经过整流、滤波等环节得到稳定的直流电。
其主要由输入端的滤波电容、整流桥、开关管、变压器、输出端的滤波电容和稳压电路等组成。
其中，开关管的开关频率决定了开关电源的工作频率，一般为几十kHz到几百kHz不等。
二、高频变压器的工作原理高频变压器是开关电源中的关键元件，主要用于实现输入端与输出端的电压变换和隔离。
其工作原理基于电磁感应定律，通过输入端的脉冲电流在变压器的磁场作用下产生电磁感应，从而实现电压的变换。
高频变压器通常由高导磁率的铁芯和绕组组成，绕组的匝数比决定了输入端与输出端的电压变换比。
三、高频变压器的计算方法在设计高频变压器时，需要根据具体的输入输出电压要求和功率需求进行计算。
一般来说，高频变压器的计算主要包括以下几个方面：1. 输入电压和输出电压：根据实际需求确定输入端和输出端的电压值。
2. 输入功率和输出功率：根据实际需求确定输入端和输出端的功率值。
3. 变压器的变比：根据输入端和输出端的电压值计算变压器的变比，即输入匝数与输出匝数的比值。
4. 变压器的铁芯截面积：根据输入功率和开关频率计算变压器的铁芯截面积，以满足工作时的磁通密度要求。
5. 绕组的匝数和线径：根据变压器的变比和输入、输出功率计算绕组的匝数和线径，以满足工作时的电流和功率要求。
四、开关电源和高频变压器的应用领域开关电源和高频变压器广泛应用于各种电子设备中，包括电脑、手机、通信设备、工控设备、医疗仪器等。
其优势在于体积小、效率高、稳定性好，能够满足现代电子设备对电源的高要求。
总结：开关电源和高频变压器作为现代电子设备中不可或缺的组件，通过将交流电转换为直流电并实现电压变换和隔离，为电子设备提供了稳定的电源供应。
正激反激式双端开关电源高频变压器设计详解
正激反激式双端开关电源高频变压器设计详解高频变压器作为电源电子设备中的重要组成部分，起到了将输入电压进行变换的作用。
根据不同的使用环境和要求，电源电路中的电感元件可分为正激式、反激式和双端开关电源。
下面就分别对这三种电源的高频变压器设计进行详解。
1.正激式电源变压器设计正激式电源变压器是将输入电压通过矩形波进行激励的一种变压器。
其基本结构包括主磁线圈和副磁线圈两部分，主磁线圈用来耦合能量，副磁线圈用来提供输出电压。
正激式电源变压器的设计主要有以下几个步骤：(1)确定主磁线圈的匝数和磁芯的截面积：根据输入电压和电流来确定主磁线圈的匝数，根据输出电压和电流来确定磁芯的截面积。
(2)计算主磁线圈的电感：根据主磁线圈的截面积和匝数来计算电感值。
(3)选择磁芯材料：磁芯材料的选择要考虑其导磁性能和能量损耗等因素。
(4)确定副磁线圈的匝数：根据主磁线圈的输入电压和输出电压的变换比例来计算副磁线圈的匝数。
(5)计算副磁线圈的电感：根据副磁线圈的截面积和匝数来计算电感值。
(6)确定绕线方式和结构：根据磁芯的形状和结构来确定绕线方式和结构。
2.反激式电源变压器设计反激式电源变压器是通过反馈控制来实现变压的一种变压器。
其基本结构包括主磁线圈、副磁线圈和反馈元件等。
反激式电源变压器的设计主要有以下几个步骤：(1)确定主磁线圈的匝数和磁芯的截面积：根据输入电压和电流来确定主磁线圈的匝数，根据输出电压和电流来确定磁芯的截面积。
(2)计算主磁线圈的电感：根据主磁线圈的截面积和匝数来计算电感值。
(3)选择磁芯材料：磁芯材料的选择要考虑其导磁性能和能量损耗等因素。
(4)确定副磁线圈的匝数：根据主磁线圈的输入电压和输出电压的变换比例来计算副磁线圈的匝数。
(5)计算副磁线圈的电感：根据副磁线圈的截面积和匝数来计算电感值。
(6)确定绕线方式和结构：根据磁芯的形状和结构来确定绕线方式和结构。
(7)选择合适的反馈元件：根据反馈控制的需要来选择合适的反馈元件，并设计合适的反馈回路。
开关电源 高频 变压器计算设计
要制造好高频变压器要注意两点:一就是每个绕组要选用多股细铜线并在一同绕,不要选用单根粗铜线,简略地说便就是高频交流电只沿导线的表面走,而导线内部就是不走电流的实习就是越挨近导线中轴电流越弱,越挨近导线表面电流越强。
选用多股细铜线并在一同绕,实习便就是为了增大导线的表面积,然后更有效地运用导线。
二就是高频逆变器中高频变压器最好选用分层、分段绕制法,这种绕法首要目的就是削减高频漏感与降低分布电容。
1、次级绕组:初级绕组绕完,要加绕(3~5层绝缘垫衬再绕制次级绕组。
这样可减小初级绕组与次级绕组之间分布电容的电容量,也增大了初级与次级之间的绝缘强度,契合绝缘耐压的需求。
减小变压器初级与次级之间的电容有利于减小开关电源输出端的共模打扰。
若就是开关电源的次级有多路输出,而且输出之间就是不共地的为了减小漏感,让功率最大的次级接近变压器的初级绕组。
若就是这个次级绕组只要相对较少几匝,则为了改善耦合状况,仍就是应当设法将它布满完好的一层,如能够选用多根导线并联的方法,有助于改善次级绕组的填充系数。
其她次级绕组严密的绕在这个次级绕组的上面。
当开关电源多路输出选用共地技能时,处置方法简略一些。
次级能够选用变压器抽头方式输出,次级绕组间不需要采用绝缘阻隔,从而使变压器的绕制愈加紧凑,变压器的磁耦合得到加强,能够改善轻载时的稳压功能。
2、初级绕组:初级绕组应放在最里层,这样可使变压器初级绕组每一匝用线长度最短,从而使整个绕组的用线为最少,这有效地减小了初级绕组自身的分布电容。
通常状况下,变压器的初级绕组被规划成两层以下的绕组,可使变压器的漏感为最小。
初级绕组放在最里边,使初级绕组得到其她绕组的屏蔽,有助于减小变压器初级绕组与附近器材之间电磁噪声的相互耦合。
初级绕组放在最里边,使初级绕组的开始端作为衔接开关电源功率晶体管的漏极或集电极驱动端,可削减变压器初级对开关电源其她有些电磁打扰的耦合。
3、偏压绕组:偏压绕组绕在初级与次级之间,仍就是绕在最外层,与开关电源的调整就是依据次级电压仍就是初级电压进行有关。
开关电源高频变压器AP法计算方法
AP表示磁心有效截面积与窗口面积的乘积。
计算公式为AP=AwAe式中，AP的单位是cm4；Aw为磁心可绕导线的窗口面积(cm2) Ae为磁心有效截面积(cm2)，Ae≈Sj=CD，Sj为磁心几何尺寸的截面积，C 为舌宽，D为磁心厚度。
根据计算出的AP值，即可查表找出所需磁心型号。
下面介绍将AP法用于开关电源高频变压器设计时的公式推导及验证方法。
1 高频变压器电路的波形参数分析开关电源的电压及电流波形比较复杂，既有输入正弦波、半波或全波整流波，又有矩形波(PWM波形)、锯齿波(不连续电流模式的一次侧电流波形)、梯形波(连续电流模式的一次侧电流波形)等。
高频变压器电路中有3个波形参数：波形系数(Kf)，波形因数(kf)，波峰因数(kP)。
1)波形系数Kf为便于分析，在不考虑铜损的情况下给高频变压器的输入端施加交变的正弦电流，在一次、二次绕组中就会产生感应电动势e。
根据法拉第电磁感应定律，e=dΦ／dt=d( NABsinωt)／dt=NABoωcosωt其中N为绕组匝数，A为变压器磁心的截面积，B为交变电流产生的磁感应强度，角频率ω=2Πf。
正弦波的电压有效值为在开关电源中定义正弦波的波形系数Kf=√2*Π=4.44利用傅里叶级数不难求出方波的波形系数。
2)波形因数kf为便于对方波、矩形波、三角波、锯齿波、梯形波等周期性非正弦波形进行分析，需要引入波形因数的概念。
在电子测量领域定义的波形因数与开关电源波形系数的定义有所不同，它表示有效值电压压(URMS)与平均值电压之比，为便于和Kf区分，这里用小写的kf表示，有公式以正弦波为例，这表明，Kf=4kf，二者相差4倍。
开关电源6种常见波形的参数见表1。
因方波和梯形波的平均值为零，故改用电压均绝值来代替。
对于矩形波，表示脉冲宽度，丁表示周期，占空比D=t／T。
2 用AP法( 面积乘积法)选择磁心的公式推导令一次绕组的有效值电压为U1，一次绕组的匝数为NP，所选磁心的交流磁通密度为BAC，磁通量为Φ，开关周期为T，开关频率为f,一次侧电流的波形系数为Kf，磁心有效截面积为Ae(单位是cm2)，有关系式考虑Kf=4kf关系式之后，可推导出同理，设二次绕组的有效值电压为US，二次绕组的匝数为NS，可得设绕组的电流密度为（单位是A/cm2)，导线的截面积为S=I／J。
开关电源高频变压器AP法计算方法
开关电源高频变压器AP法计算方法开关电源的高频变压器在设计和计算时，常采用AP法（Amplitude and Phase Method），即幅相法。
该方法可以使计算过程更简洁，且准确度较高。
以下是使用AP法计算开关电源高频变压器的方法及步骤。
1.确定设计要求：- 输入电压：Vin- 输出电压：Vout- 输出功率：Pout- 输入频率：Fin- 输出频率：Fout-漏感相对占空比：D-反馈变压器线匝比：Np/Ns2.计算输出电流：输出电流Iout = Pout / Vout3.计算输入电流：输入电流Iin = Pout / Vin4.计算变压器线圈匝数：输入线圈匝数Np = Ns * Vin / Vout5.设计漏感：选择适当的漏感系数k，一般为0.3到1之间。
漏感Lp = k * (Np)^2 / Fin6.计算变压器参考电流：变压器参考电流Ir = Iout * Vin / Vout7.计算变压器参考电压：变压器参考电压Ur = Vout * (1 - D) * (Ns / Np)8.计算变压器的磁链：变压器的磁链Br = Ur / (Fout * A)其中，A为变压器的有效截面积，可根据铁心截面积和线圈层数来计算。
9.根据设计选取合适的磁芯材料：根据计算得到的磁链值Br，选择合适的磁芯材料，常见的磁芯材料有硅钢片、氧化锌和磁性体等。
10.计算变压器的磁芯截面积：由所选磁芯材料的B-H曲线，可以得到磁芯的饱和磁感应强度Bs，通过Ur和Fout的大小关系判断是否选择合适的磁芯尺寸。
11.计算变压器的线圈电流密度：线圈电流密度Jc=Ir/Ap其中，Ap为变压器的有效截面积。
12.计算变压器的线圈匝数：输出线圈匝数Ns = Ap * Jc / (2 * Iout)13.计算输入电压的有效值：输入电压的有效值Vin_rms = Vin / sqrt(2)14.计算输入电流的有效值：输入电流的有效值Iin_rms = Iin / sqrt(2)15.计算变压器的有效值电流密度：有效值电流密度J_rms = Iin_rms / Ap16.计算输入线圈匝数：输入线圈匝数Np = Ap * J_rms / (2 * Iin_rms)17.验证设计结果：使用计算得到的变压器参数进行实际设计和模拟验证，根据设计要求进行调整。

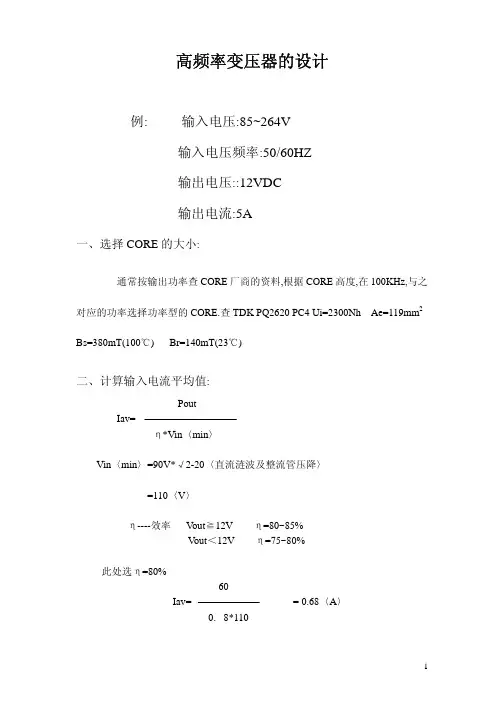

开关电源变压器设计实例(详细公式)
高频率变压器的设计例: 输入电压:85~264V输入电压频率:50/60HZ输出电压::12VDC输出电流:5A一、选择CORE的大小:通常按输出功率查CORE厂商的资料,根据CORE高度,在100KHz,与之对应的功率选择功率型的CORE.查TDK PQ2620 PC4 Ui=2300Nh Ae=119mm2 Bs=380mT(100℃) Br=140mT(23℃)二、计算输入电流平均值:PoutIav=η*Vin〈min〉Vin〈min〉=90V*√2-20〈直流涟波及整流管压降〉=110〈V〉η----效率 V out≧12V η=80~85%V out＜12V η=75~80%此处选η=80%60Iav= = 0.68〈A〉0.8*110三、计算输入峰值电流大小:2 IavIp2连续工作模式(CCM) 不连续工作模式(DCM) CCM----连续工作模式,L ηEMC 差适合小功率DCM----不连续工作模式, L ηEMC 好适合大功率2*0.68Ipk= = 1.92〈A〉(1+0.55)*.45四、计算初级电感:Vin(min)．DmaxLp=Ip‧fDmax=0.4~0.5 此处选Dmax=0.45工作频率选f=62KHz110*0.45Lp= <H>=0.423mH =423uH1.95*60*103五、计算初级匝数:Lp*Ip Vin‧TonNp= = *104Ae‧B B‧Ae1Ton= * 0.45 = 7.5us60*103Ae---- 铁芯截面积B---- 2000~2500 高斯,此处选B=2250高斯.110*7.5Np= * 104 =30.8(TS) 选取 31TS2250*1.19六、计算次级匝数Vin(min)‧Ns‧Dam=(V o+V D)‧Np‧(1-Dam)(V o+V D)‧Np‧(1-Dam) ( 12+0.5 )*31*0.55Ns= = =4.3(Ts) Vin(min)‧Dmax 110*0.45此处选Ns= 5Ts七、修正初级圈数和电感:Vin(min)．Ns．Dmax 110*5*0.45Np= = = 36匝(V o+V D)‧Np‧(1-Dam) 12.5*0.55Np．Ae．BLp= *10-4 uH36*119*2250=八、计算Nb(V o+V D)Nb=6.68Ts 选 Nb=7Ts 故 Np:Ns:Nb=36:5:7 Lp=500uH九、计算电流的大小:1.初级电流有效值IrmsIrms=Ipk．√Dmax．(Krp2/3-Krp+1) 或 (Irms=Ipk/√6)Kpp----最小值 0.6<连续模式>,最小值1.0<不连续模式>此处选Krp=0.92 Irms=1.95/√6=0.8A2.次级峰值电流IspkNp． Ipk=Ns IspkIspk=1.95*36/5=14(A)3.次级电流有效值Isrms=Ispk．√(1-Dmax)．Krp2/3-Krp+1)或 9(Isrms=Ispk/√6)Isems=14/√6=5.75(A)。
正激、反激式、双端开关电源高频变压器设计详解
一、正激式开关电源高频变压器：No待求参数项 详细公式1 副边电压Vs Vs = Vp*Ns/Np2 最大占空比θonmax θonmax = Vo/(Vs-0.5)1、θonmax的概念是指：根据磁通复位原则，其在闭环控制下所能达到的最大占空比。
2、0.5是考虑输出整流二极管压降的调整值，以下同。
3 临界输出电感Lso Lso = (Vs-0.5)*(Vs-0.5-Vo)*θonmax2/(2*f*Po)1、由能量守恒：(1/T)*∫0ton{Vs*[(Vs-Vo)*t/Lso]}dt = Po2、Ton=θon/f4 实际工作占空比θon 如果输出电感Ls≥Lso：θon=θonmax否则： θon=√{2*f*Ls*Po /[(Vs-0.5)*(Vs-0.5-Vo)]}1、由能量守恒：(1/T)*∫0ton{Vs*[(Vs-Vo)*t/Ls]}dt = Po2、Ton=θon/f5 导通时间Ton Ton =θon /f6 最小副边电流Ismin Ismin = [Po-(Vs-0.5)*(Vs-0.5-Vo)*θon2/(2*f*Ls)]/[(Vs-0.5)*θon]1、由能量守恒：(1/T)*∫0ton{Vs*[(Vs-Vo)*t/Ls+Ismin]}dt = Po2、Ton=θon/f7 副边电流增量ΔIs ΔIs = (Vs-0.5-Vo)* Ton/ Ls8 副边电流峰值Ismax Ismax = Ismin+ΔIs9 副边有效电流Is Is = √[(Ismin2+ Ismin*ΔIs+ΔIs2/3)*θon]1、Is=√[(1/T)*∫0ton(Ismin+ΔIs*t/Ton)2dt]2、θon= Ton/T10 副边电流直流分量Isdc Isdc = (Ismin+ΔIs/2) *θon11 副边电流交流分量Isac Isac = √(Is2- Isdc2)12 副边绕组需用线径Ds Ds = 0.5*√Is电流密度取5A/mm213 原边励磁电流Ic Ic = Vp*Ton / Lp14 最小原边电流Ipmin Ipmin = Ismin*Ns/Np15 原边电流增量ΔIp ΔIp = (ΔIs* Ns/Np+Ic)/η16 原边电流峰值Ipmax Ipmax = Ipmin+ΔIp17 原边有效电流Ip Ip = √[(Ipmin2+ Ipmin*ΔIp+ΔIp2/3)*θon]1、Ip=√[(1/T)*∫0ton(Ipmin+ΔIp*t/Ton)2dt]2、θon= Ton/T18 原边电流直流分量Ipdc Ipdc = (Ipmin+ΔIp/2) *θon19 原边电流交流分量Ipac Ipac = √(Ip2- Ipdc2)20 原边绕组需用线径Dp Dp = 0.55*√Ip电流密度取4.2A/mm221 最大励磁释放圈数Np′ Np′=η*Np*(1-θon) /θon22 磁感应强度增量ΔB ΔB = Vp*θon / (Np*f*Sc)23 剩磁Br Br = 0.1T24 最大磁感应强度Bm Bm = ΔB+Br25标称磁芯材质损耗P Fe(100KHz 100℃ KW/m3)磁芯材质PC30：P Fe = 600磁芯材质PC40：P Fe = 45026 选用磁芯的损耗系数ωω= 1.08* P Fe / (0.22.4*1001.2)1.08为调节系数27 磁芯损耗Pc Pc = ω*Vc*(ΔB/2)2.4*f1.228 气隙导磁截面积Sg 方形中心柱：Sg= [(a+δ′/2)*( b+δ′/2)/(a*b)]*Sc 圆形中心柱：Sg= {π*(d/2+δ′/2)2/[π*(d/2)2]} *Sc29 有效磁芯气隙δ′ δ′=μo*(Np2*Sc/Lp-Sc/AL)1、根据磁路欧姆定律：H*l = I*Np 有空气隙时：Hc*lc + Ho*lo = Ip*Np又有：H = B/μ Ip = Vp*Ton/Lp 代入上式得：ΔB*lc/μc +ΔB*δ/μo = Vp*Ton*Np /Lp 式中：lc为磁路长度，δ为空气隙长度，Np为初级圈数，Lp为初级电感量，ΔB为工作磁感应强度增量；μo为空气中的磁导率，其值为4π×10-7H/m；2、ΔB=Vp*Ton/Np*Sc3、μc为磁芯的磁导率，μc=μe*μo4、μe为闭合磁路（无气隙）的有效磁导率，μe的推导过程如下：由：Hc*lc=Ip*Np Hc=Bc/μc=Bc/μe*μo Ip=Vp*Ton/Lpo 得到：Bc*lc/(μe*μo)=Np*Vp*Ton/Lpo又根据：Bc=Vp*Ton/Np*Sc 代入上式化简 得：μe = Lpo*lc/μo*Np2*Sc5、Lpo为对应Np下闭合磁芯的电感量，其值为：Lpo = AL*Np26、将式步骤5代入4，4代入3，3、2 代入1得：Lp =Np2*Sc/(Sc/AL +δ/μo)30 实际磁芯气隙δ如果δ′/lc≤0.005： δ=δ′如果δ′/lc＞0.03： δ=μo*Np2*Sc/Lp 否则 δ=δ′*Sg/Sc31 穿透直径ΔD ΔD = 132.2/√f32 开关管反压Uceo Uceo = √2 *Vinmax+√2 *Vinmax*Np/ Np′33 输出整流管反压Ud Ud = Vo+√2 *Vinmax*Ns/Np′34 副边续流二极管反压Ud′ Ud′=√2 *Vinmax*Ns/Np二、双端开关电源高频变压器设计步骤：No待求参数项 详细公式1 副边电压Vs 如果为半桥：Vs = Vp*Ns/(2*Np) 否则： Vs = Vp*Ns/Np2 最大占空比θonmax θonmax = Vo/(Vs-0.5)1、θonmax的概念是指：根据磁通复位原则，其在闭环控制下所能达到的最大占空比。
开关电源变压器的计算
1:线径的计算：一般铜线截面积每平方mm取值5安培电流。
（高频取4.95，低频取3.5.）公式1：。
公式2：。
r=半径。
例题：假设铜线半径是1mm.3.141×1=3.141×5A=15.705A电流。
15.7A.=2.0mm铜线直径。
2: 峰值功率计算。
Pout = (Vout+Vf) Iout 1.23：初级峰值电流计算：IPmax =IPmin = KIP1K为脉动电流，取值：0.4.4：输入电流公式：÷PF=Pin÷Vin=Iin。
3：肖特基的取值计算。
肖特基一般取输出电流的2-3倍。
匝比一般是10比1输出峰值电压的计算：〈（Vin(max)×）+80V〉÷n + Vout=峰值电压。
〈〔最大输入电压×〕＋80V〉÷匝比＋输出电压。
例题：以输出5V为例：〈〔最大输入电压264V×1.414〕＋80V〉÷匝比10＋输出电压5V。
峰值电压等于==50.32V./*****************************************************************/开关变压器计算步骤：P-初级，S-次级，D-占空比，n匝比，L-电感量，f频率，η-效率, K-脉动电流。
T-时间，ON-开,NP-初级匝数，IP 峰值电流。
AE-磁芯截面积，查磁芯表。
Bm-磁通密度。
单位-高斯。
/******************************************************************* 要求：输入电压《85-265V》。
最大占空比0.45左右。
根据IC资料选择。
η-效率。
0.75Vout-输出电压。
5VIout-输出电流。
2Af –开关频率。
100KIC方案，选择7535. 10W/******************************************************************** 1：估算初级输入电流：I in÷PF=Pin÷Vin=Iin。
开关电源高频变压器的设计
01
04
02
03
功率变压器根据拓扑结构分为三大类：
反激式变压器；
正激式变压器；
推挽式变压器（全桥/半桥变换器中的变压器） 磁芯结构适合的拓扑结构形式如下页表所示：
磁芯结构
变换器电路类型
反激式
正激式
推挽式
E cores
+
+
0
Planar E Cores
-
+
0
EFD Cores
-
+
+
ETD Cores
变压器基础知识 1、变压器组成： 原边绕组（初级primary side ） 副边绕组（次级secondary side ） 原边电感（励磁电感）--magnetizing inductance 漏感---leakage inductance 副边开路或者短路测量原边 电感分别得励磁电感和漏感 匝数比：K=Np/Ns=V1/V2 2、变压器的构成以及作用： 1）电气隔离 2）储能 3）变压 4）变流
按照功率变压器的设计方法，用面积积AP法设计变压器的一般步骤： 1 .选择磁芯材料，计算变压器的视在功率； 2. 确定磁芯截面尺寸AP，根据AP值选择磁芯尺寸； 3. 计算原副边电感量及匝数； 4. 计算空气隙的长度； 5. 根据电流密度和原副边有效值电流求线径； 6. 求铜损和铁损是否满足要求（比如：允许损耗和温升）
线圈参数：
线圈参数包括：匝数，导线截面（直径），导线形式，
绕组排列和绝缘安排。
导线截面（直径）决定于绕组的电流密度。通常取J为2.5～4A/mm2。导线直径的选择还要考虑趋肤效应。如必要，还要经过变压器温升校核后进行必要的调整。
4.线圈参数： 一般用的绕组排列方式：原绕组靠近磁芯，副绕组反馈绕组逐渐向外排列。下面推荐两种绕组排列形式： 1）如果原绕组电压高（例如220V），副绕组电压低，可以采用副绕组靠近磁芯，接着绕反馈绕组，原绕组在最外层的绕组排列形式，这样有利于原绕组对磁芯的绝缘安排； 2）如果要增加原副绕组之间的耦合，可以采用一半原绕组靠近磁芯，接着绕反馈绕组和副绕组，最外层再绕一半原绕组的排列形式，这样有利于减小漏感。
开关电源高频变压器计算方法
开关电源高频变压器计算方法开关电源的高频变压器是将输入电压转换为所需的输出电压的重要组成部分。
它通过高频变换的方式实现高效的能量转换，广泛应用于电子设备中。
高频变压器的设计计算方法主要包括两个方面：核心参数的选择和线圈参数的计算。
首先，选择合适的核心材料和尺寸。
核心材料具有一定的磁导率和饱和磁感应强度，核心尺寸则决定了变压器的功率和体积。
常用的核心材料有铁氧体、磁性粉末等。
选材时需要考虑到工作频率、变压器功率和尺寸等因素。
通常情况下，铁氧体具有较高的磁导率和饱和磁感应强度，适合高功率和高频率应用。
对于线圈参数的计算，首先需要确定变压器的变比，即输入电压与输出电压的比值。
根据变比关系可以计算出变压器的匝数比，即一边的匝数与另一边的匝数的比值。
线圈的匝数选择是根据匝数比和变压器的额定功率决定的，一般情况下，使用更细的线条，匝数更多的线圈，可以提高输出压缩。
同时，还需要考虑到线圈的直径、绕线方式和绝缘层等因素。
其次，根据变压器的功率和工作频率，计算出线圈的电流和电压。
功率P1等于输入电流I1与输入电压U1的乘积，功率P2等于输出电流I2与输出电压U2的乘积。
然后，根据选定的核心材料的饱和磁感应强度，计算出变压器的磁通，进而可计算出变压器的感应电势。
最后，根据上述参数计算出线圈的匝数N，根据线圈的直径和形状计算出线圈的尺寸，根据变压器的额定功率计算出线圈的截面积，根据线圈的长度和材料的电阻率计算出线圈的电阻。
当上述参数计算完成后，还需要进行电磁特性仿真和电路参数优化，以确保变压器的性能与设计要求相符。
总之，开关电源高频变压器的计算方法涉及到核心参数的选择和线圈参数的计算。
通过合理的设计和优化，可以实现高效、稳定的能量转换。
19V-3.42A开关电源高频变压器设计-60K-PQ2620
选择值Vin=90V --264VFreq=60KHzVout=19V 功率:65WIout= 3.4211ATDK PC40 μi=2250μi=2250uH Bs=380mT TDK PC44 μi=2400Ae=119mm2Br=140mT二、计算输入电流的平均值PQ2620119Iav=0.71A PQ2625118效率η=85%PQ3220170Vin（min)=107V PQ3230165三、计算输入峰值电流大小Dmax=0.45取 K=0.55Ipk= 2.04A 四、计算初级电感：Lp= 0.393652mH =393.6518uH五、计算初级匝数：K=IP2/IP130Ts Ip1为开关导通原边电流B=2000~2500高斯，选B=2250高斯Ip2为开关关断原边电流Ton=0.0075ms =7.5uS六、计算次级匝数Vd=0.5Ns= 6.7取 Ns=7七、修正初级圈数和电感Np=32TsLP=412.76430uH9Nb=3Ts 截面积直径 圈数九、计算电流的大小初级:0.16688560.32603232初级电流有效值Irms=0.8A 反馈:0.273次级峰值电流Ispk=9A 次级:0.62599170.4464987次级电流有效值Isems= 3.76A L P:430.00设计:刘善魁时间:2013-5-4P<40W K=0.35~0.45DCM,K=0P>40W K=0.5~0.6高频变压器设计 绿色部分:手工填写. 红色部分:计算值Np=Lp*Ip/(Ae*B）=Vin*Ton-(B*Ae) =八、计算Nb反馈线圈匝数： Vb =uH 取 一、选择CORE的大小通常输出功率查CORE厂商的资料，根据CORE高度，在100Kz与之对应的功率选择功率型的CORE，一般最大取 0.4--0.452 4。
高频开关电源变压器如何计算
(2)次级绕组： 计算导线截面积为Sm2=Ip2/J=0.08/4=0.02mm2。 次级绕组的线径可选d=0.16mm的圆铜线，其截面积为0.02mm2。为了方便线圈绕制也可选用线径较粗的导线。
线圈绕制与绝缘 :为减小分布参数的影响，初级采用双腿并绕连接的结构，次级采用分段绕制，串联相接的方式，降低绕组间的电压差，提高变压器的可靠性，绕制后的线圈厚度约为4.5mm。小于磁心窗口宽度13.4mm的一半。在变压器的绝缘方面，线圈绝缘选用抗电强度高、介质损耗低的复合纤维绝缘纸，提高初、次级之间的绝缘强度和抗电晕能力。变压器绝缘则采用整体灌注的方法来保证变压器的绝缘使用要求。
导线线径: Ip1=Up2Ip2/Up1=0.08×2100/150=1.12A 电流密度：J=KjAp－0.1410－2=468×0.511－0.14 ×10－2=5.14A/mm2 考虑到线包损耗与温升，把电流密度定为4A/mm2
(1)初级绕组： 计算导线截面积为Sm1=Ip1/J=1.12/4=0.28mm2 初级绕组的线径可选d=0.63mm,其截面积为0.312mm2的圆铜线。
绕组计算:初级匝数：D取50％，Ton=D/f=0.5/(30×103)=16.67μs, 忽略开关管压降，Up1=Ui/2=150V。 N1=Up1Ton10－2/2BmAc=(150×16.77匝 取N1=30匝 次级匝数：忽略整流管压降，Up2=Uo=2100V。 N2=Up2N1/Up1=(30×2100)/150=420匝
变压器的计算功率: 半桥式变换器的输出电路为桥式整流时，其开关电源变压器的计算功率为：Pt=UoIo(1＋1/η)(1) 将Uo=2100V,Io=0.08A,η=80％代入式（1），可得Pt=378W。
几种开关电源变压器设计计算方法
几种开关电源变压器设计计算方法
开关电源变压器设计计算方法有多种，根据输入和输出电压、电流、效率等参数的不同，可以选择不同的设计方法。
下面介绍几种常见的开关电源变压器设计计算方法。
1.均压系数法：
均压系数法是一种常见的设计方法，适用于输出电压稳定、负载变化较小的情况。
计算步骤如下：
1）确定输入和输出电压、电流；
2）选择变压器的变压比和绕组匝数；
3）根据电流传输比，计算输入和输出绕组的截面积和电流；
4）根据磁通密度，计算变压器的磁芯截面积；
5）计算变压器的工作频率和磁通密度。
2.欧姆法：
欧姆法是一种比较精确的设计方法，适用于需求较高的应用场景。
计算步骤如下：
1）确定输入和输出电压、电流，以及允许的电压降；
2）根据欧姆定律和功率关系，计算输入和输出绕组的电阻；
3）根据电流传输比，计算输入和输出绕组的导线截面积；
4）根据磁通密度，计算变压器的磁芯截面积；
5）计算变压器的工作频率和磁通密度。
3.饱和系数法：
饱和系数法是一种适用于高频开关电源设计的方法，可以有效降低开
关电源的损耗和杂散辐射。
计算步骤如下：
1）确定输入和输出电压、电流，以及允许的饱和电流；
2）根据输入和输出电流计算变压器的有效电流；
3）根据输入电流和变压比，计算输入和输出绕组的有效导线截面积；
4）根据磁通密度，计算变压器的磁芯截面积；
5）计算变压器的工作频率和磁通密度。
以上是几种常见的开关电源变压器设计计算方法。
在实际设计中，还
需要考虑变压器的损耗、绝缘、温升等因素，并结合具体的应用要求进行
优化和调整。
开关电源变压器参数设计步骤详解(精)
V Imin (V
固定输
入:100/115
已知
2~3
(2~3×P O
≥
90通用输入:85~265已知
2~3 (2~3×P O ≥
90固定输入:230±35已知
1
P O
≥
240
步骤5根据Vimin和V OR来确定最大占空比
Dmax
V OR
D m a x = ×100% V OR +V I m i n -V D S (O N
0.6
1
步骤7确定初级波形的参数
①
输入电流的平均值I A VG P O
I A VG=
ηV Imin
②
初级峰值电流I P I A VG
I P =
(1-0.5K RP ×Dmax
③
初级脉动电流I R ④
初级有效值流I RMS u(V
初级感应电压V OR (V
钳位二极管反向击穿电压V B (V
固定输入:100/115 60 90通用输入:85~265 135 200固定输入:230±35
①
设定MOSFET的导通电压V DS(ON ②
应在u=umin时确定Dmax值,Dmax随u升高而减小步骤6确定初级纹波电流I R与初级峰值电流I P的比值K RP ,K RP =I R /I P
u(V
K RP
最小值(连续模式最大值(不连续模式
固定输入:100/115 0.4 1通用输入:85~265 0.44 1固定输入:230±35
步骤2根据输出要求,选择反馈电路的类型以及反馈电压V FB
步骤3根据u ,P O值确定输入滤波电容C IN、直流输入电压最小值V Imin
开关电源高频变压器计算方法
1 / 2输入交流电压：85~264V AC输入频率：50 HZ输出直流电压：5.0 V输出直流电流：0.75 A输出功率： 3.75 W开关频率：60KHZ电源效率：80%输入最大功率：4.7W计算步骤如下：1. 确定开关管和输出整流二极管开关管13003耐压: Vce=700V输出整流二极管SB240：反向压降VD=40V正向导通压降VF=0.5V2. 计算变压器匝比N考虑开关器件电压应力的余量（Typ.=20%）开关ON ：0.8VD > Vin(max)/N+Vo 即：0.8*40>264*1.4/N+5开关OFF ：0.8 Vce >N*（Vo+VF ）+Vin(max) 即：0.8*700>N*5.5+264*1.4由以上两式可得：14 < N < 34 N 取中心值243. 确定最低输入电压和最大占空比3.1 输入滤波电容：3.75W*2.5U/W=9.4UF3.2 最低输入电压(tc 取3ms)Vin(min)= Cin tc T Pin Vac )2*(*22min)2(--=6310*4.910*)3220(*7.4*22)120(----=86V3.3 最低输入电压，最大功率时，最大占空比DmaxDmax=min )(*)(*Vin VF Vo N VF Vo N +++=86)5.05(*24)5.05(*24+++=0.6 4. 计算初级临界电流均值和峰值4.1 BCM 模式下，最小输入电压时的平均输入电流 Iin-avg=min *31Vin Pin =867.4*31=0.018A 4.2 变压器初级临界电流峰值△ Ip1=Ipk1=max *2D avg Iin -=6.0018.0*2=0.06A5. 最大导通时间及初级电感量5.1 Tonmax=Ts*Dmax=fs1*Dmax=310*601*0.6=10us 5.2 Lp=1m ax m in*Ipk Ton Vin =06.010*10*866=14.33mH友情提示：方案范本是经验性极强的领域，本范文无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用。
开关电源高频变压器AP法计算方法
AP表示磁心有效截面积与窗口面积的乘积。
计算公式为AP=AwAe式中，AP的单位是cm4；Aw为磁心可绕导线的窗口面积(cm2) Ae为磁心有效截面积(cm2)，Ae≈Sj=CD，Sj为磁心几何尺寸的截面积，C 为舌宽，D为磁心厚度。
根据计算出的AP值，即可查表找出所需磁心型号。
下面介绍将AP法用于开关电源高频变压器设计时的公式推导及验证方法。
1 高频变压器电路的波形参数分析开关电源的电压及电流波形比较复杂，既有输入正弦波、半波或全波整流波，又有矩形波(PWM波形)、锯齿波(不连续电流模式的一次侧电流波形)、梯形波(连续电流模式的一次侧电流波形)等。
高频变压器电路中有3个波形参数：波形系数(Kf)，波形因数(kf)，波峰因数(kP)。
1)波形系数Kf为便于分析，在不考虑铜损的情况下给高频变压器的输入端施加交变的正弦电流，在一次、二次绕组中就会产生感应电动势e。
根据法拉第电磁感应定律，e=dΦ／dt=d( NABsinωt)／dt=NABoωcosωt其中N为绕组匝数，A为变压器磁心的截面积，B为交变电流产生的磁感应强度，角频率ω=2Πf。
正弦波的电压有效值为在开关电源中定义正弦波的波形系数Kf=√2*Π=4.44利用傅里叶级数不难求出方波的波形系数。
2)波形因数kf为便于对方波、矩形波、三角波、锯齿波、梯形波等周期性非正弦波形进行分析，需要引入波形因数的概念。
在电子测量领域定义的波形因数与开关电源波形系数的定义有所不同，它表示有效值电压压(URMS)与平均值电压之比，为便于和Kf区分，这里用小写的kf表示，有公式以正弦波为例，这表明，Kf=4kf，二者相差4倍。
开关电源6种常见波形的参数见表1。
因方波和梯形波的平均值为零，故改用电压均绝值来代替。
对于矩形波，表示脉冲宽度，丁表示周期，占空比D=t／T。
2 用AP法( 面积乘积法)选择磁心的公式推导令一次绕组的有效值电压为U1，一次绕组的匝数为NP，所选磁心的交流磁通密度为BAC，磁通量为Φ，开关周期为T，开关频率为f,一次侧电流的波形系数为Kf，磁心有效截面积为Ae(单位是cm2)，有关系式考虑Kf=4kf关系式之后，可推导出同理，设二次绕组的有效值电压为US，二次绕组的匝数为NS，可得设绕组的电流密度为（单位是A/cm2)，导线的截面积为S=I／J。
开关电源变压器参数设计步骤详解
开关电源高频变压器设计步骤步骤1确定开关电源的基本参数1交流输入电压最小值u min2交流输入电压最大值u max3电网频率F l开关频率f4输出电压V O（V）：已知5输出功率P O（W）：已知6电源效率η：一般取80％7损耗分配系数Z：Z表示次级损耗与总损耗的比值，Z=0表示全部损耗发生在初级，Z=1表示发生在次级。
一般取Z=0.5步骤2根据输出要求，选择反馈电路的类型以及反馈电压V FB步骤3根据u，P O值确定输入滤波电容C IN、直流输入电压最小值V Imin1令整流桥的响应时间tc=3ms2根据u，查处C IN值3得到V imin确定C IN,V Imin值u(V)P O(W)比例系数(μF/W)C IN(μF)V Imin(V)固定输已知2~3(2~3)×P O≥90入:100/115步骤4根据u，确通用输入:85~265已知2~3(2~3)×P O≥90定V OR、V B 固定输入:230±35已知1P O≥2401根据u由表查出V OR、V B值2由V B 值来选择TVS步骤5根据Vimin 和V OR 来确定最大占空比DmaxV ORDmax= ×100％ V OR +V Imin －V DS(ON)1设定MOSFET 的导通电压V DS(ON)2应在u=umin 时确定Dmax 值，Dmax 随u 升高而减小步骤6确定初级纹波电流I R 与初级峰值电流I P 的比值K RP ，K RP =I R /I Pu(V)K RP最小值(连续模式)最大值(不连续模式)固定输入:100/1150.41通用输入:85~2650.441固定输入:230±350.61步骤7确定初级波形的参数①输入电流的平均值I AVGP OI A VG=ηV Imin②初级峰值电流I PI A VG I P =(1－0.5K RP )×Dmax③初级脉动电流I Ru(V)初级感应电压V OR (V)钳位二极管反向击穿电压V B (V)固定输入:100/1156090通用输入:85~265135200固定输入:230±35135200④初级有效值电流I RMSI RMS=I P√D max×(K RP2/3－K RP+1)步骤8根据电子数据表和所需I P值选择TOPSwitch芯片①考虑电流热效应会使25℃下定义的极限电流降低10％，所选芯片的极限电流最小值I LIMIT(min)应满足：0.9I LIMIT(min)≥I P步骤9和10计算芯片结温Tj①按下式结算：Tj＝[I2RMS×R DS(ON)+1/2×C XT×(V Imax+V OR)2f]×Rθ＋25℃式中C XT是漏极电路结点的等效电容，即高频变压器初级绕组分布电容②如果Tj＞100℃，应选功率较大的芯片步骤11验算I P IP=0.9I LIMIT(min)1输入新的K RP且从最小值开始迭代，直到K RP=12检查I P值是否符合要求3迭代K RP=1或I P=0.9I LIMIT(min)步骤12计算高频变压器初级电感量L P，L P单位为μH106P O Z(1－η)+ ηL P= ×I2P×K RP(1－K RP/2)f η步骤13选择变压器所使用的磁芯和骨架，查出以下参数：1磁芯有效横截面积Sj（cm2），即有效磁通面积。
开关电源变压器设计(pdf)
开关变压器是将DC 电压﹐通过自激励震荡或者IC 它激励间歇震荡形成高频方波﹐通过变压器耦合到次级,整流后达到各种所需DC 电压﹒变压器在电路中电磁感应的耦合作用﹐达到初﹒次级绝缘隔离﹐输出实现各种高频电压﹒ 目的﹕减小变压器体积﹐降低成本﹐使设备小形化﹐节约能源﹐提高稳压精度﹒ N工频变压器与高频变压器的比较﹕工频 高频 E ＝4.4f N Ae Bm f=50HZ E ＝4.0f N Ae Bm f=50KHZ N Ae Bm 效率﹕η=60-80 % (P2／P2+Pm+ P C ) η>90% ((P2／P2+Pm )功率因素﹕ Cos ψ=0.6-0.7 (系统100W 供电142W) Cos ψ>0.90 (系统100W 供电111W) 稳压精度﹕ ΔU%=1% (U20-U2／U20*100) ΔU<0.2% 适配.控制性能﹕ 差 好 体积.重量 大 小坛开关变压器主要工作方式一.隔离方式: 有隔离; 非隔离 (TV&TVM11) 二.激励方式: 自激励; 它激励 (F + & IC) 三.反馈方式: 自反馈; 它反馈 (F- & IC) 四.控制方式: PWM: PFM (T & T ON ) 五.常用电路形式: FLYBACK & FORWARD一.隔离方式:二.比t开关变压器主要设计参数静态测试参数:R DC. L. L K. L DC. TR. IR. HI-POT. IV O-P.Cp. Z. Q.………动态测试参数:Vi. Io. V o. Ta. U. F D max………….材料选择参数CORE: P. Pc. u i. A L. Ae. Bs…….WIRE: Φ℃ . ΦI max. HI-POT……..BOBBIN: UL94 V--O.( PBT. PHENOLIC. NYLON)……….TAPE: ℃. δh. HI-POT……..制程设置要求P N…(SOL.SPC).PN//PN.PN-PN. S N(SOL.SPC).Φn. M tape:δ&w TAPE:δ&w. V℃……..大比特电子变压器论坛h t t p://bb s.bi g-bi t.co m三.反馈方式:四.控制方式: PWM: PFM脉冲宽度调制 脉冲频率调制变i g -b五.常用电路形式:单端正激励 FORWARD开关变压器主要设计参数静态测试参数:R DC. L. L K. L DC. TR. IR. HI-POT. IV O-P.Cp. Z. Q.………动态测试参数:Vi. Io. V o. Ta. U. F D max………….材料选择参数CORE: P. Pc. u i. A L. Ae. Bs…….WIRE: Φ℃ . ΦI max. HI-POT……..BOBBIN: UL94 V--O.( PBT. PHENOLIC. NYLON)……….TAPE: ℃. δh. HI-POT……..制程设置要求..大比特电子变压器论坛h tt p://bb s.bi g-bi t.co m单端反激励FLYBACK 调节TON 使能量守恒定1/2*L P *I PK 2=1/2*L S *I SK 2加GAP 曲線Br 下降﹐ΔB 傳遞能力增大﹒傳遞磁能區間增加单端反激励(Flyback)波形分为:临界状态,非连续状态, 连续状态(常用状态).Po=1／2LI pk 2*f (η) Vi min =I pk *Lp ／TonPo ／Vi min I pk=2Po ／D max Vi min (Po=VoIo) Vi min *Ton=I pk *Lp Lp=Vi min *D max ／I pk *fNp=Lp*I pk ／Ae*ΔB Np= Δ B*Ig ／ 0.4π*I pkIg=0.4πL p I pk 2／Ae*ΔB 2Vo+VD=Vimin*(Dmax ／1-Dmax)*Ns/NpNs=(V O +V D )*(1-Dmax)*Np ／Vi min * D maxDmin=Dmax ／(1-Dmax)K+Dmax K=Vi max/Vimin大比特电子变ht t p ://b b s .b i g -b单端反激励(Flyback)设计例题一条件﹕V i =170V －270V ﹐f= 30K HZ V o= 5V , Io=20A, D max =0.45(设计取值)设计﹕ 1) Vi min=170*1.4-－20=218V , Vi max=270*1.4－20=358VVi min=170*√2-(V D.ΔU) Vi max=270*√2-(V D .ΔU)Vi min= (V iACMIN )2- 2Po(1/2fL -tc)2) I pk =2*5*20／218*0.45=2.04A ηCIN Ipk=2Po ／DmaxVimin ( Po=V oIo) Po=1／2LI pk 2*f (η) 3) Lp=218*0.45／2.04*30000=1.6mH Lp=Vimin*Dmax ／Ipk*f 4) K=358／218=1.64 K=Vimax/Vimin5) Dmin=0.45／(1-0.45)*1.64+0.45=0.332 Dmin=Dmax ／(1-Dmax)K+Dmax6) CORE 查表100W 选择 EER42／15 Ae=183mm 2(1.83cm 2) Bs=390mT(3900Gs)Core=g/w(f=20k Hz REF)7) WIRE 查表 或S Φ=√I/3=√20/3=2.58mm 选"铜箔"为佳.P Φ=√2.04/3=0.82, 选0.60X2 r 2*π (2.58/2)2*3.14=5.225 选择19#,Φ=0.98*7 (0.98/2)2*3.14*7=5.277（4Pin 并绕）8) Ig=(0.4*3.14*1.6*10-3*2.042／1.83*19502 )*108=0.12cm Ig=0.4πLpIpk 2／Ae* ΔB 29) Np=1950*0.12／0.4*3.14*2.04=91.32T . Np=(0.0016*2.04／1.83*1950)*108=91.46T Np=ΔB*Ig ／ 0.4π*Ipk Np=Lp*Ipk ／Ae*ΔB 10) Ns=(5+1)*(1-0.45)*91／218*0.45=3.06T 11）P=1/2*1.6*2.042*30=96W Ns=(V O +V D )*(1-Dmax)*Np ／Vimin* Dmax P=1/2LI 2*f大比特电子变压器论坛 p ://b b s .b i g -b i t .c o m单端正激励(FORWARD )设计例题一已知条件﹕输入电压 ﹒Vi= 48V (36~60V), 额定输出电压﹒电流﹒V o=5.0V ﹒Io=11A额定输出功率55W. 最大输出功率65W f=470kHz (450~500 kHz) δmax=0.42 η=82 设计步骤: 选择PC50. 3F3. N49等材质选PC50. EPC25. Ae: 46.4mm 2. Le: 59.2mm. B S : 3800G S 1): Ipk= Ic= 2POUT / Vinmin= 2*65 / 36= 3.6A2): Np= Vinmax*108 / (4FBmax*Ae) 取Bmax=2000G = 60*108 / (4*450K*2000G*0.464)= 4TS, 调整为6TS 3): Ns= Np *(Vo+V D ) / (Vi*δmax)= 4* (5.5+1)/(36*0.42)= 1.7TS 调整为2TS4): 反馈绕组. N= Np*(15+1) / (36*0.42)= 6*16/(36*0.42)= 6TS 5): 选择绕组线径 Np: Φ0.1*120C Ns: Φ0.1*200CN: Φ0.256): 由于为安全电压.故不须包MARGIN TAPE.单端正激励(FORWARD )设计例题二 已知条件﹕输入电压 ﹒Vi= 100V (85V~135V),额定输出电压﹒电流﹒V o=5.0V(4.5-5.5)﹒Io=20A f=200kHz δmax=0.42 设计步骤: 选择PC40..TP4等材质选TP4. EE28C. Ae: 87.4mm 2. B S : 3800G S 取Bmax=2000G 1): T=1/fo=1/200K=5us2): Tonmax=T*Dmax=5*0.42=2.1us3): V2min=(Vo+VL+VF)*T/Tonmax=(5.5+0.2+0.5)*5/2.1=14.8V 4): n =V2min/V1min=14.8/100=0.1485): N2=(V2min*Tonmax/Bs*Ae)*104 =(14.8*2.1/2000*87.4)* 104=1.83T ︽2T 6): N1 =N2/ n=2/0.148=13.5T ︽14TTonmax=(Vo+VL+VF)*T/ V2min=2.09 Dmax= Tonmax/T=2.09/5=0.418︽0.42大比特电子变压器论坛 ht t p ://b b s .b i g -b i t .c o m优化设计举例1）绕线空间设计: 变压器绕线空间设计得好﹐使其耦合传递最佳﹐发挥功率更佳﹐干扰更小﹐例一﹐ETD44 A V音响主功率变压器5T 例二﹐16T例三﹐3--417--15 Φ0.40X2 4T 4--2 Φ 0.40 25T 14--13----------------------2--1 Φ 0.40 25T4--2 Φ 0.40 25T14--13----------------------2--1 Φ 0.40 25Tc om加大耦合﹐减小漏感﹐提高负载能力﹒17--15 Φ0.40X2 4T随着变压器的小形化﹐可以根据爬电距离来实现安全性能要求﹐设计产品的 目的﹐主要满足用户要求﹐符合安全性能规定﹒1﹒干燥空气爬电耐压距离﹕ 经验距离为1mm /1000V ﹒2﹒TAPE （0﹒025／0﹒065）P －S 三层规定﹕ 1层>4000V 延伸变形后＞1500V ﹒ 3﹒S 线圈－S 线圈之间爬电耐压距离﹕ ＞1500V ＞1.5mm ﹒4﹒边缘胶带MARGINTAPE 爬电耐压距离﹕ 边缘安胶W=3mm 可根据Vi 电压W1.5－2.mm ﹒ 5﹒采用TEX －E 线解决耐压距离﹕ 三重绝缘线 层>6000V 延伸变形后耐压下降﹒6﹒胶带绝缘层解决耐压距离﹕胶带村垫SOL 一层SPC 二层﹐反贴胶带等﹒ 7﹒规格耐压条件(3.0KV/60’ 2mA) 制程条件UL3.0KV ＊1.2倍/2’ 2mA ﹒ 8﹒层间耐压要求﹕有关﹒子c o m3）开关变压器的参数分析1.关于集肤效应可选用多股线（满足b>a a=r2πb= r2π*x x= x股线）满足高频负载电流﹐降低变压器温升﹒2. 关于L k与Cp是一对矛盾﹐一般要求变压器平衡L k与Cp参数﹐L k不要追求愈小愈好﹐Cp 的增加会引起噪声的增加﹒开关变压器GAP&L K1﹒气隙GAP设计大小与所需要的传递能量有关﹐GAP大气隙长度增加也就是气隙体积增加﹐电感下降﹒GAP小容易引起电感饱和﹒2﹒气隙GAP传递能量大小与使用的工作频率有关﹐高频时（＞60KHZ）磁芯损耗加大﹒3﹒LEAKAGE漏感﹕初级绕组P&S次级主绕组相邻紧密﹐耦合面积大﹐（P﹒S夹绕）漏感量小﹒S次级主绕组如果匝数少﹐疏绕或者增加匝数﹐也可减小漏感量﹒。
几种开关电源变压器设计计算方法
几种开关电源变压器设计计算方法开关电源变压器是一种电力转换装置，用于将交流电转换为需要的电压或电流。
它是开关电源的核心部分之一、在开关电源的设计中，变压器的设计计算非常重要。
下面介绍几种开关电源变压器设计计算方法。
1.变压器的变比设计计算方法：变压器的变比决定了输出电压的大小。
在开关电源设计中，根据需要的输出电压和输入电压，可以计算出变压器的变比。
变压器的变比计算公式如下：变比=输出电压/输入电压2.变压器的功率计算方法：变压器的功率决定了能够输出的最大功率。
在开关电源设计中，需要根据负载的功率要求和开关管的功率能力来计算变压器的功率。
变压器的功率计算公式如下：功率=输出电压×输出电流3.变压器的绕组计算方法：变压器的绕组计算主要是计算变压器的线圈的匝数和截面积。
在开关电源设计中，需要根据变压器的功率、频率和工作温度来计算绕组的截面积。
变压器的绕组计算公式如下：匝数=(磁通×动铁面积)/(磁压×磁路长度)4.变压器的损耗计算方法：变压器的损耗是指在工作过程中的能量损失。
在开关电源设计中，需要计算变压器的铜损和铁损。
变压器的铜损可以通过计算绕组的电阻和负载电流来获取。
变压器的铁损可以通过计算磁铁和磁路的磁滞损耗和涡流损耗来获得。
变压器的损耗计算公式如下：铜损=绕组电阻×负载电流^2铁损=磁滞损耗+涡流损耗5.变压器的有效值计算方法：变压器的有效值是指输入和输出电压的平均值。
在开关电源设计中，需要计算变压器的有效值来确定电压的稳定性。
变压器的有效值计算公式如下：有效值=峰值/根号2综上所述，开关电源变压器的设计计算方法主要包括变比计算、功率计算、绕组计算、损耗计算和有效值计算等方面。
通过合理的设计计算，可以确保开关电源变压器的性能和稳定性，进而提高开关电源的工作效率。
开关电源高频变压器计算方法
开关电源高频变压器计算方法高频开关电源是一种采用高频变压器工作的电源装置，其工作原理是：将输入电压通过高频开关元件进行开关控制，将电能储存于磁性器件中，再经过变压器转换为需要的输出电压。
在高频开关电源中，高频变压器起着关键的作用。
本文将详细介绍高频变压器的计算方法。
一、高频变压器的基本参数在计算高频变压器之前，需要了解以下几个基本参数：1. 输入电压（Vin）：即交流电源的输入电压，一般选择标准的电压值，如220V。
2. 输出电压（Vout）：根据实际电路需求选择适当的输出电压。
3. 输出功率（Pout）：根据实际电路负载情况选择适当的输出功率。
4.工作频率（f）：高频开关电源的工作频率一般在10kHz以上，常见的有20kHz、50kHz等。
5. 变比（N）：高频变压器的变比是指输入电压与输出电压的比值，即N=Vout/Vin。
二、主要计算步骤计算高频变压器的方法主要包括以下几个步骤：1. 计算输入电流（Iin）：根据输出功率和输入电压，可以通过Pout=Vin*Iin计算得到输入电流的值。
2.计算变压器的变比（N）：一般情况下，变比N的取值范围为1到10之间，通常的选择是在1.5到2之间。
3. 计算变压比（Vratio）：变压比是指输入电压与输出电压之间的比值，即Vratio=Vout/Vin。
4. 计算变压器的一次侧（primary）匝数（Np）：一次侧匝数的计算公式为Np = Vout*Vratio/(4*f*Vin)。
5. 计算变压器的二次侧（secondary）匝数（Ns）：二次侧匝数的计算公式为Ns = Np/N。
6. 计算变压器的磁路积（Ap）：磁路积是变压器的一个重要参数，定义为Ap = Np*Iin/(Bmax*f)，其中，Bmax是磁路中磁感应强度的最大值，通常取1.2T。
7.计算磁路截面积（Ae）：变压器的磁路截面积决定了磁路元件的尺寸和负载能力，一般情况下，可以通过取Ap的值选择适当的磁路截面积。
