冲压工艺及模具设计设计书
#0803班《冲压工艺及模具设计》课程设计任务书#
《冲压工艺及模具设计》课程设计指导书一、课程设计的目的《冲压工艺与模具设计》课程设计是冲模课程的最后一个教学环节，同时是第一次对学生进行全面的模具设计训练。
其基本目的是：（1）综合运用冷冲模课程和其它有关先修课程的理论及生产实践的知识去分析和解决模具设计问题，并使所学专业知识得到进一步巩固和深化。
（2）学习模具设计的一般方法，了解和掌握常用模具整体设计、零部件的设计过程和计算方法，培养正确的设计思想和分析问题、解决问题的能力，特别是总体设计和计算的能力。
（3）通过计算和绘图，学会运用标准、规范、手册、图册和查阅有关技术资料等，培养模具设计的基本技能。
二、冲压模具设计步骤1、分析冲压件的工艺性根据设计题目的要求，分析冲压件成形的结构工艺性，分析冲压件的形状特点、尽寸大小、精度要求及所用材料是否符合冲压工艺要求。
如果发现冲压件工艺性差，则需要对冲压件产品提出修改意见，经产品设计者同意后方可修改。
2、制定冲压件工艺方案在分析了冲压件的工艺性之后，通常可以列出几种不同的冲压工艺方案(包括工序性质、工序数目、工序顺序及组合方式)，从产品质量、生产效率、设备占用情况、模具制造的难易程度和模具寿命高低、工艺成本、操作方便和安全程度等方面，进行综合分析、比较，然后确定适合于工厂具体生产条件的最经济合理的工艺方案。
3、确定毛坯形状、尺寸和下料方式在最经济的原则下，决定毛坯的形状、尺寸和下料方式，并确定材料的消耗量。
4、确定冲模类型及结构型式根据所确定的工艺方案和冲压件的形状特点、精度要求、生产批量、模具制造条件、操作方便及安全的要求，以及利用现有通用机械化、自动化装置的可能，选定冲模类型及结构型式，绘制模具结构草图。
5、进行必要的工艺计算1)计算毛坯尺寸，以便在最经济的原则下进行排样和合理使用材料。
2)计算冲压力(包括冲裁力、弯曲力、拉深力、卸料力、推件力、压边力等)，以便选择压力机。
3)计算模具压力中心，防止模具因受偏心负荷作用影响模具精度和寿命。
电极板的冲压工艺与模具毕业设计说明书
电极板的冲压工艺与模具毕业设计说明书第一章绪论1.1 项目背景电极板是电池负极板的重要组成部分，具有重要的电化学性能。
制造电极板需要利用冲压工艺以及相应的模具，保证其质量和效率。
1.2 项目意义本毕业设计旨在研究电极板的冲压工艺和模具设计，实现高效、高质量的电极板制造，提高企业的生产效率和产品质量。
第二章电极板的冲压工艺分析2.1 冲压工艺流程电极板的冲压工艺主要包括以下几个步骤：（1）原材料准备：根据设计和要求，选择合适的材料进行加工。
（2）剪板：根据板材的尺寸数量进行裁剪。
（3）冲剪：将已经剪裁的板材放入冲床中，冲压成电极板的形状。
（4）清洗：将冲压成型的电极板进行清洗。
（5）打孔：将电极板中的孔进行打制。
（6）去毛刺：对电极板表面进行去毛刺处理。
（7）检验：对制成的电极板进行检验，满足要求的产品送入下一个工序，不合格的产品进行返工处理。
2.2 冲压工艺参数（1）冲头：冲头是冲压工艺中重要的组成部分，其选择应考虑板材性质，冲裁形状和大小等因素。
（2）模具：模具是冲压工艺中必不可少的工具，其设计应根据产品的外形、数量、材料性质等因素。
（3）冲裁速度：冲裁速度对冲压效率有较大影响，应根据材料强度、板厚、冲头锋利度等因素进行选择。
（4）冲裁深度：冲裁深度是指冲头从板材表面到达所需深度的距离，通常需要进行试验确定。
2.3 设计要求在冲压工艺中，需要满足以下设计要求：（1）保证冲头和模具的匹配性，确保冲压成品的精度和质量。
（2）合理选择冲头和模具，避免损坏或过度磨损，节约成本。
（3）要能适应多种类型电极板的冲裁，提高生产效率。
（4）能够满足品质检验标准，保证产品质量稳定。
第三章模具设计3.1 模具类型电极板的冲压需要使用单工位模具，其设计需要满足以下要求：（1）能够适应多款电极板的冲裁要求。
（2）具有耐磨性和耐腐蚀性，减少模具使用寿命。
（3）设计上应具有较高的精度和韧性。
3.2 模具结构设计模具结构设计应满足以下几个方面：（1）模具定位模具定位应该准确，避免在冲压过程中出现偏差。
(整理)《冲压工艺及模具设计》课程设计指导与任务书

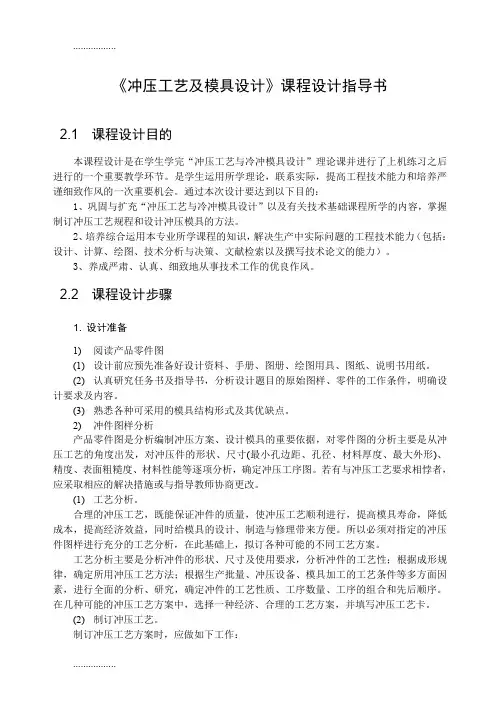

《冲压工艺及模具设计》课程设计指导书2.1 课程设计目的本课程设计是在学生学完“冲压工艺与冷冲模具设计”理论课并进行了上机练习之后进行的一个重要教学环节。
是学生运用所学理论，联系实际，提高工程技术能力和培养严谨细致作风的一次重要机会。
通过本次设计要达到以下目的：1、巩固与扩充“冲压工艺与冷冲模具设计”以及有关技术基础课程所学的内容，掌握制订冲压工艺规程和设计冲压模具的方法。
2、培养综合运用本专业所学课程的知识，解决生产中实际问题的工程技术能力（包括：设计、计算、绘图、技术分析与决策、文献检索以及撰写技术论文的能力）。
3、养成严肃、认真、细致地从事技术工作的优良作风。
2.2 课程设计步骤1. 设计准备1) 阅读产品零件图(1) 设计前应预先准备好设计资料、手册、图册、绘图用具、图纸、说明书用纸。
(2) 认真研究任务书及指导书，分析设计题目的原始图样、零件的工作条件，明确设计要求及内容。
(3) 熟悉各种可采用的模具结构形式及其优缺点。
2) 冲件图样分析产品零件图是分析编制冲压方案、设计模具的重要依据，对零件图的分析主要是从冲压工艺的角度出发，对冲压件的形状、尺寸(最小孔边距、孔径、材料厚度、最大外形)、精度、表面粗糙度、材料性能等逐项分析，确定冲压工序图。
若有与冲压工艺要求相悖者，应采取相应的解决措施或与指导教师协商更改。
(1) 工艺分析。
合理的冲压工艺，既能保证冲件的质量，使冲压工艺顺利进行，提高模具寿命，降低成本，提高经济效益，同时给模具的设计、制造与修理带来方便。
所以必须对指定的冲压件图样进行充分的工艺分析，在此基础上，拟订各种可能的不同工艺方案。
工艺分析主要是分析冲件的形状、尺寸及使用要求，分析冲件的工艺性；根据成形规律，确定所用冲压工艺方法；根据生产批量、冲压设备、模具加工的工艺条件等多方面因素，进行全面的分析、研究，确定冲件的工艺性质、工序数量、工序的组合和先后顺序。
在几种可能的冲压工艺方案中，选择一种经济、合理的工艺方案，并填写冲压工艺卡。
冲压工艺及模具设计课程设计指导与任务书
冲压工艺及模具设计课程设计指导与任务书随着现代制造业的发展，冲压工艺被广泛应用于汽车、机械、电子等行业中，成为了制造业的重要工艺之一。
为满足不断增长的冲压工艺需求，各大高等院校都开设了与冲压工艺相关的课程。
本文旨在探讨冲压工艺及模具设计课程设计指导与任务书。
一、课程设计指导冲压工艺及模具设计课程是一门结合理论与实践的课程。
课程的教学目标是培养学生实际操作能力和解决问题的能力。
在这个基础上，以下是该课程设计指导：1、选取适当的文献资料，包括书籍、杂志和互联网资源等，建立合理的课程教学体系。
2、扎实基础，培养操作能力:通过讲解冲压工艺的基本知识和理论，培养学生对冲压工艺和模具设计的基本概念和操作技能。
3、培养解决问题的能力:设计一系列案例分析和实验设计，要求学生在实际操作中学习如何解决工艺和模具设计中的实用问题。
4、加强课程实践环节：通过实验课和工程实践来加强学生的实践操作能力和解决实际工艺问题的能力。
二、任务书针对该课程教学目标，以下是该课程的任务书：1、理论学习和知识体系构建任务要求：课堂上完成课程要求的知识点掌握和作业完成。
课后进行任务重点部分的系统复习，深入理解和熟练掌握设计的理论知识，用于后期的工作实践。
2、项目典型案例分析和实验设计任务要求：深度挖掘市场需求，设计一个实际工程案例作为课程实践分析题目，并在课本上为案例提供合理的实验方案，公开讨论并进行实验调整，提高学生解决实际问题的能力。
3、工程实践任务要求：通过对实际案例的工程实践，利用冲压工艺和模具设计的理论知识完成实际生产时的模具设计、工艺控制并验证其实验性，增进并巩固学生掌握与工程实践技能.总之，本文的冲压工艺及模具设计课程的设计指导和任务书为理论与实践相结合的实用课程进行了详尽的阐述。
希望学生们通过本课程，能够掌握冲压工艺及模具设计的基本概念、原理和应用，分析解决实际问题的能力，成为能够胜任冲压工艺和模具设计岗位的高素质人才。
冲压工艺及模具设计经典教材-冲压工艺及模具设计-第2章冲压成形的特点
即在拉应力的方向上的应变是正的，是伸长变形。
由于r 0, ，当 r 时，r 0；单向压应力状态( r 0
)时，有 r / 2 0。 这种应力和变形状态处于冲压应力图中的EOF范围(见图2.2)， 在冲压变形图中处于MOL范围(见图2.3)。
在冲压变形图中处于GOE范围(见图2.3)。
2. r 0 ， t 0时的应力状态 当 r 0 ， t 0时，由式(2.2)可知 2 r 0 ，所以一定要 0 。这表明，对于两向压应力作用的平面应力状态，如果 绝对值最大的应力是 ，0 则在这个方向上的应变一定是负的， 是压缩变形。
一般的简单拉伸完全一致。
上述两种冲压变形情况，两个应力的性质与比值范围以
及它们引起的变形都是一样的，仅仅是最大应力的方向不同。
因此，对于各向同性的均质材料，这两种变形是完全相同的。
2.3.2 两向压应力
冲压毛坯变形区受两向压应力的作用时，变形也可分两种情况
1.
r 当
r
0，0，tt
t 0 和 r 0 ， t 0。
1. r 0， t 0 时的应力状态
当 r 0 ， t 0 按全量理论可以写出如下应力与应变的关
系
r t k
r m m t m
(2.1)
式中：r ， ，t ——分别是轴对称冲压成形时的经向、纬向

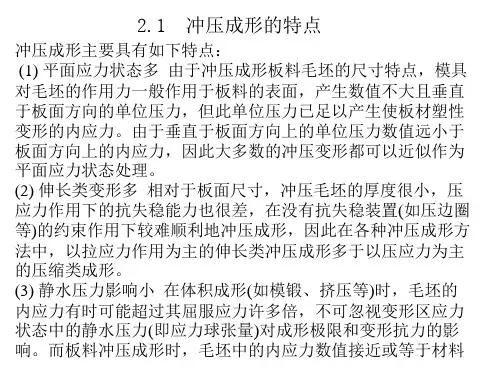

2.1 冲压成形的特点
冲压成形主要具有如下特点： (1) 平面应力状态多 由于冲压成形板料毛坯的尺寸特点，模具 对毛坯的作用力一般作用于板料的表面，产生数值不大且垂直 于板面方向的单位压力，但此单位压力已足以产生使板材塑性 变形的内应力。由于垂直于板面方向上的单位压力数值远小于 板面方向上的内应力，因此大多数的冲压变形都可以近似作为 平面应力状态处理。 (2) 伸长类变形多 相对于板面尺寸，冲压毛坯的厚度很小，压 应力作用下的抗失稳能力也很差，在没有抗失稳装置(如压边圈 等)的约束作用下较难顺利地冲压成形，因此在各种冲压成形方 法中，以拉应力作用为主的伸长类冲压成形多于以压应力为主 的压缩类成形。 (3) 静水压力影响小 在体积成形(如模锻、挤压等)时，毛坯的 内应力有时可能超过其屈服应力许多倍，不可忽视变形区应力 状态中的静水压力(即应力球张量)对成形极限和变形抗力的影 响。而板料冲压成形时，毛坯中的内应力数值接近或等于材料
冲压工艺及模具课程设计说明书(冲孔模)(终稿前稿)

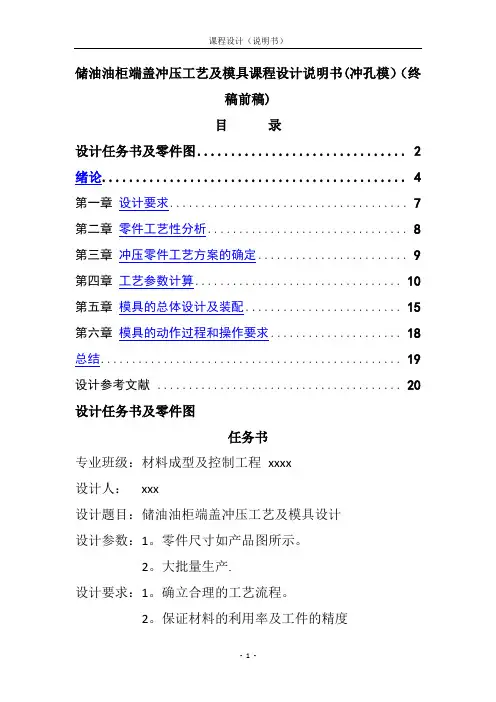

储油油柜端盖冲压工艺及模具课程设计说明书(冲孔模）（终稿前稿)目录设计任务书及零件图 (2)绪论 (4)第一章设计要求 (7)第二章零件工艺性分析 (8)第三章冲压零件工艺方案的确定 (9)第四章工艺参数计算 (10)第五章模具的总体设计及装配 (15)第六章模具的动作过程和操作要求 (18)总结 (19)设计参考文献 (20)设计任务书及零件图任务书专业班级：材料成型及控制工程xxxx设计人：xxx设计题目：储油油柜端盖冲压工艺及模具设计设计参数：1。
零件尺寸如产品图所示。
2。
大批量生产.设计要求：1。
确立合理的工艺流程。
2。
保证材料的利用率及工件的精度3.如原产品设计不合理或工艺性差可提出修改方案.4。
保证模具的实用性和经济性.设计时间：X年X月X日——X年X月X日设计人：xxxx指导老师：xxx零件图如下图所示绪论改革开放以来，随着国民经济的高速发展,市场对模具的需求量不断增长。
近年来，模具工业一直以15％左右的增长速度快速发展,模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。
浙江宁波和黄岩地区的“模具之乡”；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。
近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。
一些国内模具企业已普及了二维CAD，并陆续开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件,个别厂家还引进了Moldflow、C—Flow、DYNAFORM、Optris和MAGMASOFT等CAE软件，并成功应用于冲压模的设计中。
以汽车覆盖件模具为代表的大型冲压模具的制造技术已取得很大进步，东风汽车公司模具厂、一汽模具中心等模具厂家已能生产部分轿车覆盖件模具。
此外，许多研究机构和大专院校开展模具技术的研究和开发.经过多年的努力,在模具CAD/CAE/CAM技术方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面做出了贡献。
冲压工艺及模具设计经典教材-冲压工艺及模具设计
数控压力机冲裁方式
(7) 模柄孔尺寸 模柄直径应略小于滑块内模柄安装孔的直径 。模柄的长度应小于模柄孔的深度。
(8) 压力机电动机功率 压力机电动机功率应大于冲压时所需 要的功率。
1.2.3 其他常用压力机简 介
(1) 偏心压力机 曲轴压力机的滑块行 程不能改变 ，而偏心 压力机的滑块行程是
可变的。 偏心压力机和曲
离合器
(3) 离合器 离合器是用来接通或断开大齿轮— 曲轴的运动 传递的机构 ， 即控制滑块是否产生冲压动作， 由操作者操 纵 ，如图1.4所示。
制动 器
(4) 制动器 制动器是确保离合器脱开时 ，滑块比较准确地停止在曲 轴转动的上死点位置。 制动器的工作原理是 ，利用制动轮对旋转中心的偏心 ，使制动带对 制动轮的摩擦力随转动而变化来实现制动 。当曲轴转到上死点时 ， 制动轮中心和固定销中心之间的中心距达到最大 。此时 ，制动带的 张紧力就最大 ，从而在此处产生制动作用 。转过此位置后 ，制动带 放松 ，制动器则不制动 。制动力的大小可通过调节拉紧弹簧来实现 。如图1.5所示。
(1)公称压力
压力机滑块 通过模具在 冲压过程中 产生的压力 就是压力机 工作压力。
2. (2) 滑块行 程 滑块行 程是指滑块 从上止点移 动到下止点 的距离。
3. (3) 滑块每 分钟冲压次 数。
1.2.2 曲柄压力机的主要技术参 数
压力机装模高度
(4) 压力机装模高度 压力机的装模高度是指滑块移动到下死点 时 ，滑块底平面到工作台垫板上平面的高度。
第1章 概 述
冷冲压加工概述
(1) 冲裁 使板料分离来获得制件的工序。 (2) 弯曲 使板料由平变弯来获得制件的工序 。 (3) 拉深 使平板料变成开口壳体制件的工序。 (4) 成形 使板料或其他形状的半成品的局部产 生凸凹变形的工序。
冲压工艺与模具设计(第2版)
05
2.5冲裁模 的基本类型 与构造
2.8精密冲裁工艺 与模具设计
2.7冲裁模设计举 例
思考与练习题
1
3.1弯曲变形 过程分析
2
3.2弯曲件质 量分析及控制
3
3.3弯曲工艺 计算
4
3.4弯曲工艺 设计
5
3.5弯曲模具 设计
3.6弯曲模设计 举例
思考与练习题
1
4.1拉深变形 过程分析
2
4.2拉深件质 量分析及控制
设计方法与步 骤
3
8.3冲压模具 材料及热处理
4 8.4冲压工艺
与模具设计举 例
5
思考与练习题
作者介绍
同名作者介绍
这是《冲压工艺与模具设计（第2版）》的读书笔记模板，暂无该书作者的介绍。
读书笔记
读书笔记
这是《冲压工艺与模具设计（第2版）》的读书笔记模板，可以替换为自己的心得。
精彩摘录
精彩摘录
3
4.3拉深工艺 计算
4
4.4拉深工艺 设计
5
4.5拉深模具 设计
4.6拉深模设计 举例
思考与练习题
5.1多工位级 1
进模的排样设 计
2
5.2多工位级 进模典型结构
3 5.3多工位级
进模主要零件 设计
4 5.4多工位级
进模的图样绘 制
5
思考与练习题
01
6.1翻边
02
6.2缩口
03
6.3旋压
04
6.4胀形
06
思考与练习 题
05
6.5覆盖件 成形工艺与 模具
7.1冷挤压工 1
艺分类及冷挤 压金属变形特 点
7.2冷挤压原 2
广东工业大学 冲压工艺及模具设计 课程设计 说明书
课程设计课程名称冲压工艺及模具设计题目名称电器盒冲压工艺及模具设计学生学院材料与能源学院专业班级学号学生姓名指导教师2012 年 6 月20 日《冲压工艺与模具设计课程设计》目录广东工业大学课程设计任务书 (1)一、冲模设计流程 (3)二、冲压工艺分析 (3)2.1零件图分析 (3)2.2冲压方案确定 (4)三、胀形模设计 (5)3.1模具类型和结构形式的确定 (5)3.2 胀形变形程度的计算 (5)3.3胀形力的计算 (6)3.3.1胀形力的计算 (6)3.3.2卸料力的计算 (6)3.3.3总成形力的计算 (7)3.4 凸模的设计 (7)3.4.1凸模圆角半径的计算 (8)3.4.2凸模刃口尺寸的计算 (8)3.4.3凸模长度的计算 (8)3.5凹模的设计 (9)3.5.1凹模圆角半径的计算 (9)3.5.2凹模刃口尺寸的计算 (9)3.5.3凹模高度H的计算 (10)3.5.4凹模厚度的计算 (10)3.6固定板和垫板的设计 (11)3.6.1凸模固定板的设计 (11)3.6.2凹模固定板的设计 (12)3.6.3垫板的设计 (12)3.7 卸料装置的设计 (13)3.7.1卸料板尺寸选择 (13)3.7.2卸料弹簧的选择 (14)3.7.3卸料螺钉的选择 (15)3.8模架的选用 (16)3.9上下模座螺钉和定位销的选用 (17)3.10 模柄的选用 (18)3.11 压力机的选用 (19)四、设计总结 (19)4.1模具特点 (19)4.2设计过程中存在的问题 (20)4.3心得体会 (20)五、参考文献 (20)《冲压工艺与模具设计课程设计》广东工业大学课程设计任务书题目名称电器盒冲压工艺及模具设计学生学院材料与能源学院专业班级材料成型及控制工程专业姓名学号一、课程设计的内容根据给定的冲压零件图进行产品的冲压工艺分析和比较，制定合理的冲压工艺方案，进行有关工艺计算，确定冲压模具的类型和结构，选择冲压设备，绘制模具的装配图及零件图，编制冲压工艺卡，并撰写设计说明书。
冲压工艺及模具设计
冷冲件实例
冲压加工概述
冲压加工时利用安装在压力机上旳模具，对放置在 模具里旳材料实施变形力，使材料在模具里成型， 得到一定尺寸、形状和性能旳零件旳生产技术。因 为冲压是在室温下进行，所以又称为冷冲压。冷冲 压加工是利用模具使板料分离成形旳一种无切削加 工，广泛用于汽车、拖拉机、电机、仪器仪表等制 造部门。冲压生产旳特点是：操作简朴、速度快、 效率高、劳动量大。操作多用人工，用手或脚去起 动设备，用手工甚至用手伸进模内上下料。
工艺零 件
工作零件
定位零件
压料、出 料零件
凸模 凹模 凸凹模 刃口镶块 定位销 挡料销 导正销 导料板 定距侧刃 侧压器 压料板 卸料板 顶出器 顶销 推板 废料刀
支承夹持零件
构造零件
导向零件
紧固件及其他
传动及变化工作运动方向用旳零 件
上、下模板
模柄 固定板 垫板 行程限制器 导柱 导套 导板 导筒 螺钉 销钉 弹簧 起重钉（柄） 托料架 其他 斜楔 滑块 凸轮 铰链接头
冲压加工旳三要素：板料、模具和冲压设备
1、冲压工艺基础
一、冲压加工旳特点 1、生产率高 2、材料利用率好 3、零件互换性好 4、成型零件旳机械性能好
冲压加工旳技术特点
2、冲压工艺分类及特点
一、按板料变形旳性质分 1、冲裁
2、成型
二、按工序组合分 1、单工序冲压 2、多工序冲压
拉深
形或接合而得到制件 旳工艺装备。
冲模分类
使材料塑 性 变 形
成形
冲木构造
立体压制
组合冲压
切断
落料 冲孔 切口 剖截 修边 整修 精冲 压弯 卷边 扭弯 拉深 变薄拉深 双动拉深 起伏成形 翻孔 翻边 胀形 缩口 校平 整形 压印 冲中心 冷镦 冷挤 复合 级进Fra bibliotek切断模
《冲压工艺及模具设计》课程设计说明书
《冲压工艺与模具设计》课程设计说明书设计题目柴油机滤清器外壳底孔冲压单工序模设计系别__＿___＿_＿___＿_专业班级__＿_＿__＿______学生姓名＿______＿＿＿____学号___＿__＿_＿＿__＿_指导教师__＿＿___＿___＿＿_日期___＿＿__＿______目录一、零件说明。
3二、零件工艺性分析。
41、材料分析。
4２、结构分析。
43、精度分析。
4三、工艺方案确定。
4四、压力中心计算。
5五、冲裁力、卸料力、推件力、顶件力及总压力的计算。
５六、冲裁凸凹模刃口尺寸计算。
6七、其他主要零件的设计。
７1、凹模设计。
7２、凸模设计。
83、模架的选择。
94、卸料板的设计。
1０5、垫板的设计。
116、定位板的设计。
127、凸模固定板的设计。
12８、弹簧的选用。
１3八、压力机的选择。
1３九、模柄的选用。
1４十、紧固零件的选择。
1４十一、各零部件的材料及要求。
15十二、该模具设计的优缺点。
15十三、心得体会。
15十四、参考文献。
1７一、零件说明制件如下图所示:该制件名称为柴油滤清器外壳，其技术要求为:1,未注尺寸公差按GＢ/Ｔ15505的m级;2,毛刺小于０.15；3，质件要求平整,不允许有拉裂、起皱的现象；4,中批量生产;材料:０8F，ｔ＝1.5ｍm设计任务:冲出滤清器外壳底部的孔。
二、零件工艺性分析1、材料分析(摘自ＧB／T 699－1999）该制件材料为08F，属于优质碳素结构钢,强度、硬度低，塑性极好，深冲压、深拉延性好，冷加工性、焊接性好。
成分偏析倾向大,时效敏感性大,故冷加工时，可采用消除应力热处理或水韧处理，防止冷加工断裂。
化学成分（%)：C：０.０5～0．１1，Ｓi≦０．03，Mn:0.25～０.5０，Ｃr ≦0.10，Ｎｉ≦0.30，Ｃa≦０．2５力学性能：抗剪强度b 为2７0～340ＭPa,抗拉强度σb不小于3０0MPa，屈服强度σｓ为180MＰa,断面收缩率60%，伸长率不小于35%。
冲压工艺及模具设计--实验指导书
《冲压工艺及模具设计》实验指导书广东工业大学材料与能源学院2013年3月目录实验一BHB—80A型板料试验机的结构原理与操作 (3)实验二冲杯实验 (10)实验三扩孔实验 (13)实验四冲模拆装与测绘 (15)实验一冲模拆装与测绘一、实验目的:1.了解冲压模具的结构特点、工作原理及拆装工艺过程；2. 了解冲压模具上各主要零件的作用、相互间的装配关系以及加工要求.二、实验内容：1.实验者自行拆装一幅冲压模具，测绘该模具简图;2通过所拆装的冲压模具,归纳冲压模具组成和结构特点,分析冲压成形零件在该付模具中的定位、卸料等加工方法三、实验工具:典型冲压模具一幅、钳工台、游标卡尺、扳手、铜棒等常用工具。
四、实验要求：学生在老师的指导下分组协同完成实验任务。
五、实验步骤:1。
在教师指导下，了解冲模类型和总体结构。
2.拆卸冲模,详细了解冲模每个零件的名称、结构和作用.3。
重新装配冲模，进一步熟悉冲模的结构、工作原理及装配过程。
4.按比例绘出你所拆装的冲模的结构草图。
六、考核形式：根据实验过程操作及编写的实验报告评定成绩.七、实验报告要求:1. 简要说明冲压模具的拆装过程；2. 简述模具的工作原理及各主要零件的作用;3。
用计算机绘制模具装配图，并注明各零件的名称。
实验二BHB-80A型板料试验机的结构原理与操作一，实验目的：了解实验机的基本构造原理，掌握对它的基本操作。
二，试验设备:BHB—80A型板料试验机三，试验机的功能试验机是国产的板料试验机。
其功能齐全，能进行液压胀形，刚性模胀形，冲杯（拉深），扩孔(KWI），杯突（IE），锥杯（CCV）等实验,还可以做双向拉深应力－应变曲线，成形极限图（FLD)及液压胀形应变分布等实验。
配合其他试验手段可以对金属薄板进行从“宏观”到“微观"的多种实验研究工作。
四，主要技术参数1，最大刚性模冲压力 300KN2, 最大液压胀形压力 32Mpa3，最大压边力 500KN4，刚性模和冲压模行程 100mm5，系统最大液压 35Mpa6，最高压力 40Mpa五,执行机构(模具）结构介绍图1是执行机构的结构示意图，执行机构由模筒1、压边活塞2、中心活塞3、模底4及凹模组成。
冲压工艺和模具设计课程设计任务书
《冲压工艺及模具设计》课程设计任务书设计题目：“垫板”零件冲压工艺及模具设计内容及任务：一、设计的主要技术参数：见产品图二、设计任务：完成该产品的冲压工艺方案、设计说明书、模具装配图及工作零件图。
三、设计工作量1、制订冲压工艺方案2、模具总装图1张，凸模及凹模零件图2张3、设计说明书1份，20页左右四、设计要求1、图纸用CAD绘制并交纸质图及电子档2、本任务书应和说明书、图纸一同装订成册，并加封面，装入资料袋中，否则不接收3、设计必须认真仔细，允许讨论，但严禁抄袭、复制或复印。
名称：垫板批量：大批量材料：A3厚度：0.5mm《冲压工艺及模具设计》课程设计任务书设计题目：“垫板”零件冲压工艺及模具设计内容及任务：一、设计的主要技术参数：见产品图二、设计任务：完成该产品的冲压工艺方案、设计说明书、模具装配图及工作零件图。
三、设计工作量1、制订冲压工艺方案2、模具总装图1张，凸模及凹模零件图2张3、设计说明书1份，20页左右四、设计要求1、图纸用CAD绘制并交纸质图及电子档2、本任务书应和说明书、图纸一同装订成册，并加封面，装入资料袋中，否则不接收3、设计必须认真仔细，允许讨论，但严禁抄袭、复制或复印。
名称：垫板批量：大批量材料：QS n 6.5-0.1厚度：0.3mm《冲压工艺及模具设计》课程设计任务书设计题目：“垫板”零件冲压工艺及模具设计内容及任务：一、设计的主要技术参数：见产品图二、设计任务：完成该产品的冲压工艺方案、设计说明书、模具装配图及工作零件图。
三、设计工作量1、制订冲压工艺方案2、模具总装图1张，凸模及凹模零件图2张3、设计说明书1份，20页左右四、设计要求1、图纸用CAD绘制并交纸质图及电子档2、本任务书应和说明书、图纸一同装订成册，并加封面，装入资料袋中，否则不接收3、设计必须认真仔细，允许讨论，但严禁抄袭、复制或复印。
《冲压工艺及模具设计》课程设计任务书设计题目：“垫片”零件冲压工艺及模具设计内容及任务：一、 设计的主要技术参数：见产品图二、 设计任务：完成该产品的冲压工艺方案、设计说明书、模具装配图及工作零件图。
落料-冲孔冲压工艺及模具设计说明书
落料-冲孔冲压工艺及模具设计目录第一章零件设计任务....................................................................................................................... 第二章冲裁件的工艺分析...............................................................................................................2.1工件材料...............................................................................................................................2.2工件结构形状.......................................................................................................................2.3工件尺寸精度....................................................................................................................... 第三章冲裁工艺方案....................................................................................................................... 第四章模具结构形式的选择...........................................................................................................4.1模具的类型的选择...............................................................................................................4.2卸料装置...............................................................................................................................4.2.1．条料的卸除 ..........................................................................................................4.2.2卸料方式 ..........................................................................................................................4.3定位装置...............................................................................................................................4.3.1．送料形式.................................................................................................................4.3.2．定位零件：.............................................................................................................4.4.模架类型及精度...................................................................................................................4.4.1．模架.........................................................................................................................4.4.2.精度............................................................................................................................ 第五章冲压工艺计算：...................................................................................................................5.1．排样....................................................................................................................................5.1.1．排样方案分析.........................................................................................................5.1．2．计算条料宽度.....................................................................................................5.1.3．确定布距：.............................................................................................................5.1.4．计算材料利用率.....................................................................................................5．2．冲压力计算.....................................................................................................................5.2.1．冲裁力计算.............................................................................................................5.2.2．卸料力、顶件力的计算.........................................................................................5.3．压力中心的计算................................................................................................................5.4．模具工作部分尺寸及公差................................................................................................5.4.1．落料凸凹模尺寸.....................................................................................................5.4.2．冲孔凸凹模尺寸..................................................................................................... 第六章主要零部件设计.................................................................................................................6.1．凹模的设计........................................................................................................................6.2．凸模的设计........................................................................................................................6.2.1.冲孔凸模：................................................................................................................6.2.2.落料凸模....................................................................................................................6.2.3．凸模的校核：.........................................................................................................6.3．固定板的设计....................................................................................................................6.3.1.凸模固定板: ...............................................................................................................6.4．模架以及其他零部件的选用............................................................................................ 第7章校核模具闭合高度及压力机有关参数...............................................................................7.1 校核模具闭合高度..............................................................................................................7.2 冲压设备的选定.................................................................................................................. 第8章设计并绘制模具总装图及选取标准件............................................................................... 第9章结论..................................................................................................................................... 第10章参考资料……………………………………………………………………………第一章零件设计任务材料为ST12，材料厚度为2mm，大批生产。
冲压工艺及模具课程设计
目录一、止动件零件冲压工艺及模具课程设计任务书 (3)二、止动件冲裁工艺性分析 (4)三、工艺方案及模具结构类型确定 (5)四、排样设计 6五、计算材料的利用率7六、冲裁力与压力中心的计算8七、凸凹模刃口计算11八、模具设计及其它零件设计13九、模具装配图及零件图17一、止动件零件冲压工艺及模具课程设计任务书设计题目：“止动件”零件冲压工艺及模具设计内容及任务：一、设计的主要技术参数：见产品图；二、设计任务：完成该产品的冲压工艺方案、设计说明书、模具装配图及工作零件图；三、设计工作量：制定冲压工艺方案模具总图一张，凸模及凹模零件图2张设计说明书一份，20页左右四、设计要求：1.图纸用CAD绘制并交纸质图及电子档2.本任务书应与说明书、图纸一同装订成册，并加封面，装入资料袋中, 否则不接收3.设计必须认真仔细，允许讨论，但严禁抄袭、复制或复印名称：止动件批量：大批量材料：Q235 厚度：2mm二、止动件冲裁工艺性分析①材料：该冲裁件的材料为Q235普通碳钢，具有较好的可冲压性能。
②零件结构：该冲裁件结构简单，形象应力也较为简单，并在转角有四处R2圆角，没有凸角，比较适合冲裁。
同时，在零件中部有两个对称的规则圆孔①10,并且圆孔直径满足直径落料冲裁最小孔径：d min -1.2t（查冲压工艺及模具设计表3-8）, d min=2.4mm的要求。
另外圆孔和工件外形之间的距离为7mm满足冲裁最小间距im. -1.5t=3mm的要求，所以该零件的结构满足冲裁要求。
③尺寸精度分析：零件上所有未标注的尺寸，属于自由尺寸，按照规定按照IT14级确定工件公差。
孔边距12mm的偏差为-0.11mm,属于11级精度。
查公差表可得各尺寸为：零件外形尺寸：65J3.74mrri240^.52mm> 3000.52mm> R3000.52mm > R2°^.25mm 零件内形尺寸：①1000.36mm孔中心距：37 _0.31 mm结论:此零件适合运用普通冲裁的加工。
冲压工艺及模具设计(3篇)
第1篇一、引言冲压工艺是一种常见的金属成形工艺，广泛应用于汽车、家电、电子、航空等行业。
冲压工艺具有生产效率高、成本低、精度高、尺寸稳定性好等优点。
模具是冲压工艺中的关键设备，其设计质量直接影响到冲压产品的质量和生产效率。
本文将对冲压工艺及模具设计进行简要介绍。
二、冲压工艺概述1. 冲压工艺原理冲压工艺是利用模具对金属板材施加压力，使其产生塑性变形，从而获得所需形状、尺寸和性能的零件。
冲压工艺的基本原理是金属的塑性变形，即金属在受到外力作用时，产生塑性变形而不破坏其连续性的过程。
2. 冲压工艺分类（1）拉深：将平板金属沿模具凹模形状变形，形成空心或实心零件的过程。
（2）成形：将平板金属沿模具凸模形状变形，形成具有一定形状的零件的过程。
（3）剪切：将平板金属沿剪切线剪切成一定形状和尺寸的零件的过程。
（4）弯曲：将平板金属沿模具凸模形状弯曲，形成具有一定角度的零件的过程。
三、模具设计概述1. 模具设计原则（1）满足产品精度和尺寸要求：模具设计应保证冲压产品具有高精度和尺寸稳定性。
（2）提高生产效率：模具设计应优化工艺流程，减少不必要的加工步骤，提高生产效率。
（3）降低生产成本：模具设计应选用合适的材料，降低模具成本。
（4）确保模具寿命：模具设计应考虑模具的耐磨性、耐腐蚀性等性能，延长模具使用寿命。
2. 模具设计步骤（1）产品分析：分析产品的形状、尺寸、材料等，确定模具设计的基本要求。
（2）工艺分析：根据产品形状和尺寸，确定冲压工艺类型，如拉深、成形、剪切、弯曲等。
（3）模具结构设计：根据工艺要求，设计模具结构，包括凸模、凹模、导向装置、压边装置等。
（4）模具零件设计：根据模具结构，设计模具零件，如凸模、凹模、导向装置、压边装置等。
（5）模具加工：根据模具零件设计，进行模具加工。
（6）模具调试：完成模具加工后，进行模具调试，确保模具性能符合要求。
四、冲压工艺及模具设计要点1. 冲压工艺要点（1）合理选择材料：根据产品形状、尺寸、性能要求，选择合适的金属材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计说明书题目：冲孔模具设计课程名称：冲压工艺及模具设计_________________________姓名：王宇学号：20114526学院(系)：材料科学与工程专业：材料成型与控制工程班级：材型一班指导教师：宋继顺目录一、课程设计目的 (2)二、工艺分析 (2)2.1.1材料分析 (2)08#钢为极软的碳素钢，强度、硬度很低，而韧性和塑性极高，具有良好的深冲、拉延、弯曲和镦粗等冷加工性能、焊接性能。
但存在时效敏感性，淬硬性及淬透性极低。
大多轧制成高精度的薄板或冷轧钢带用以制造易加工成形，强度低的深冲压或深拉延的覆盖零件和焊接构件。
(2)2.1.2结构分析 (3)2.1.3确定精度 (3)三、工艺计算 (4)刃口尺寸计算 (4)3.2对于孔φ730+0.08 (5)3.3冲裁力 (5)对于直径为φ73的孔 (6)3.4压力中心的计算 (6)四、设备选择 (7)4.1压力机的选择 (7)4.1.1依据滑块的驱动力分类 (7)4.1.2依据滑块的数目分类 (7)4.1.3依据滑块的驱动机构分类 (7)4.1.4依据滑块驱动机构的配置分类 (8)4.1.5依据机架的形式来分类 (8)4.2其他零部件的选择 (8)五、装配图及零件图绘制 (9)六、参考文献 (10)一、课程设计目的二、工艺分析冲压件的工艺性是指冲压件对冲压工艺的适应性。
冲裁件的工艺性是否合理，对冲裁件的质量、模具寿命和生产率有很大影响，在一般情况下，对冲压件工艺性影响最大的几何形状尺寸和精度要求。
良好的冲压工艺性应能满足材料较省、工序较少、模具加工较容易、寿命较高、操作方便及产品质量稳定等要求。
图1.1 零件Fig1.1 Parts2.1.1材料分析材料：08#钢材料厚度：0.6mm生产为大批量生产，08#钢为极软的碳素钢，强度、硬度很低，而韧性和塑性极高，具有良好的深冲、拉延、弯曲和镦粗等冷加工性能、焊接性能。
但存在时效敏感性，淬硬性及淬透性极低。
大多轧制成高精度的薄板或冷轧钢带用以制造易加工成形，强度低的深冲压或深拉延的覆盖零件和焊接构件。
2.1.2结构分析工件结构形状相对简单，冲件上有φ73和3×φ11三个圆孔，孔与边缘之间的距离满足要求，料厚为0.6mm满足许用壁厚要求，可以冲裁加工。
2.1.3确定精度零件内、外形尺寸均未标注公差,属自由尺寸,可按IT14级确定工件尺寸的公差,经查表1.1得,各尺寸公差分别为：零件外形: φ110孔: 3×φ11，φ73孔心距: φ90表1.1 冲裁件孔中心距公差Table1.1 Cutting a hole center distance tolerance材料厚度t普通冲孔公差高级冲孔公差孔距公称尺寸对称≤50 50-150 150-300 ≤50 50-150 150-300≤1 ±0.1 ±0.15 ±0.2 ±0.03 ±0.05 ±0.08 1-2 ±0.12 ±0.2 ±0.3 ±0.04 ±0.06 ±0.1 2-4 ±0.15 ±0.25 ±0.35 ±0.06 ±0.08 ±0.12 4-6 ±0.2 ±0.3 ±0.40 ±0.08 ±0.10 ±0.15 2.1.4排样零件外形为圆形，可以采用单排、交叉双排或多排；考虑到零件为中等批量生产，如果采用交叉双排或多排，则模具尺寸和结构就会相应增大，从而增加模具生产成本，所以本设计决定采用单排结构。
如图所示。
2.1.5 搭边确定搭边值a ，b 。
当t=0.6时，a=1，b=1.22.1.6条料宽度B=D+2a=110+2*1=112mm三、工艺计算刃口尺寸计算因冲模加工方法不同，刃口尺寸的计算方法也不同，基本上可分为两类： 第一类：按凸模与凹模图样分别加工法：它主要用于圆形或简单规则形状的工作,因冲裁此类工件的凸、凹模制造相对简单，精度容易保证，所以采用分别加工。
第二类：按凸模与凹模配作法加工：常用于冲制复杂形状的冲模。
这种加工方法的特点是模具的间隙有配置保证，工艺比较简单，不必校核min max Z Z T A +≤+δδ的条件，并且还可以放大基准件的制造公差，使制造容易。
根据基本设计原则，冲孔时应首先确定凸模刃口尺寸。
再增大凹模尺寸以保证最小合理间隙。
凸凹模工作部分尺寸的计算公式如下：()0min T x d D T δ-∆+=()A Z D D T A δ++=0min其中 x ——磨损系数的选取查下表△——是工件的公差值表1.2 磨损系数 Table1.2 The wear coefficient因孔的公差等级为IT14级，所以查表2.1得x =0.5 查表，确定冲裁间隙：Z min =0.03 Z max =0.02 。
基准件的制造公差取 T δ=0.4×（0.03-0.02）=0.004 A δ=0.6×（0.03-0.02）=0.0063.2对于孔φ730+0.08则 ()0min Tx d d T δ-∆+==（73+0.5×0.08）0-0.004 = 73.040-0.004()A Z d d T A δ++=0min = （73.04+0.03）0+0.006 =73.070+0.006所以满足T δ+A δ≤min max Z Z -的条件，制造公差合适。
3.3冲裁力冲裁力是冲裁过程中凸模对板料施加的压力，它是随凸模进入材料的深度而变化的。
通常说的冲裁力是指冲裁力的最大值，它是选用压力机和设计模具的重要依据之一。
用普通平刃口模具冲裁时，其冲裁力F 一般按下式计算：F =KLt τb式中 F -------冲裁力，N; L -------冲裁周边长度,mm; T -----材料厚度,mm;τb ----材料抗剪强度(抗拉强度 σb (MPa)：375) K -----系数（一般取K=1.3）考虑到模具刃口的磨损，凸凹模间隙的波动，材料机械性能的变化，材料厚度及偏差等因素。
可按下式计算，即F =KLt τb ≈Lt b卸料力 Fx=KxF 推件力 Ft=nKtF 顶件力 Fd=KdF式中 Kx 、Kt 、Kd -----卸料力、推件力、顶件力,如表2.1所示n-----同时卡在凹模内的工件数量,n=h/t(h为凹模刃口的直臂高度，t为工件材料厚度)。
查表2.1 取 K卸=0.05、K推=0.05 K顶=0.06同时取h=2 。
对于直径为φ73的孔F冲 =KLtτb≈Ltb=73π×0.6×375=51574.5（N）卸料力 F卸=K卸F=0.05×51574.5=2578.725(N)推件力 F推=nK推F=1/0.6×0.05×51574.5=4297.875 (N)顶件力 F顶=k顶F冲 =0.06×51574.5=3094.47 (N)F总=3094.47＋4297.875＋2578.725=9968.07 (N)表2.1 卸料力、推件力及顶件力系数Table2.1 Discharge power, push a force and a force coefficient冲裁材料Kx Kt Kd纯铜、黄铜0.02～0.06 0.03～0.09铝、铝合金0.025～0.08 0.03～0.07钢材料厚度mm～0.1 0.06～0.075 0.1 0.14 >0.1～0.5 0.045～0055 0.065 0.08 >0.5～2.5 0.04～0.05 0.050 0.06 >2.5～6.5 0.03～0.04 0.040 0.05 >6.5 0.02～0.03 0.025 0.033.4压力中心的计算由于该零件完全对称于相互垂直大大两条多层次线，所以模具的压力中心在几何图形的狭槽点上。
四、设备选择4.1压力机的选择冲压机械以冲床为主，使用两个或者两个以上，成对构成的模具，经由传动机构将旋转动力转成往复运动，以便对模具中间的金属材料使加强大压力，使材料产生断离，形状改变或者塑性变形。
而成对构成的模具一般称为“冲压模具”或者“金属模具”。
冲床在外观上与机力锤非常相似，两者皆属于锻压用机械，但两者在重量特性与受力构造方面，则差异较大。
重量特性是指机械重量与标称容量的比值。
在这方面，冲床的重量小于标称容量，而机力锤是两者大致相同。
至于受力方面，冲床的加工压力皆有机架来承受，而机力锤的加工压力，则透过铁砧而由地板来加以承受。
为了适应各种不同的工作特性，冲床的形式和种类很多，且分类法也依不同的结构要素而有各种不同的组合方式。
以下，就比较其中比较普遍使用的分类方法。
4.1.1依据滑块的驱动力分类滑块的驱动力有机械式与液压式两种。
因而，冲床也依其所使用的滑块驱动力的不同，也可以分为机械式与液压式两种冲床。
而钣金加工所使用者，大部分都是机械式冲床。
至于液压式冲床则依其所使用液体的不同，而有油压式冲床与水压式冲床之分。
前者以使用液压油为压力媒介，而后者则使用水为压力媒介。
目前市场多为油压式冲床，水压式冲床则因有生锈问题而仅在特殊加工场合才使用。
4.1.2依据滑块的数目分类目前使用最多的为一个滑块的单动式冲床，适于各种类型的冲压加工。
此为，还有两个滑块的复动式冲床，3个滑块的三动式冲床，以及多个滑块的多动式冲床等。
4.1.3依据滑块的驱动机构分类滑块的驱动机构可依滑块的运动曲线、运动特性和滑块的功能等不同，而有差异。
一般可分为8中：曲柄式冲床、无曲柄式冲床、肘节式冲床、摩擦式冲床、螺旋式冲床、齿条式冲床、连杆式冲床、凸轮式冲床。
在这8种冲床中，目前以使用曲柄式机构居多。
4.1.4依据滑块驱动机构的配置分类曲柄式冲床和无曲柄式冲床，其滑块驱动机构的配置和组件数量与压力息息相关，而滑快驱动组件的数量，一般皆以使用一组以上的来设计。
曲柄式冲床滑块驱动组件数量为一组者为单曲柄式冲床，两组者为双曲柄式冲床，4组者为四曲柄式冲床；而无曲柄式冲床则称为一点式无曲柄式冲床，两点式无曲柄式冲床，以及四点式无曲柄式冲床等。
4.1.5依据机架的形式来分类冲床的机架形式大部分属于开背式的C型机架，其中尤以开背可倾式C型机架（Open-Back Inclinable Gap-Frame）冲床最为普遍，简称O.B,I.C型冲床，多使用100吨级以下的小型机床；而中大型的冲床则属于直臂型冲床的冲床居多。
该模具采用采用弹性卸料和下出料方式，因此选择开始双柱可倾压力J23-16，其主要技术参数为：公称压力：160KN行程55mm闭合高度160-2054.2其他零部件的选择上模座 200×160×40 GB/T2855.1-2008下模座 200×160×45 GB/T2855.2-2008导柱 25×130 GB/T2861.1-2008导套 28×85×33 GB/T2861.3-2008弹压卸料版100×100×20 JB/T8065.4-1995固定板 100×100×15 JB/T8065.4-1995卸料螺钉φ8×35模柄 32×80 JB/T7646.1-2008圆柱销φ8×45圆柱头内六角螺钉M8×40 GB/T70.1-2000垫板 100×100×5 JB/T8065.4-1995弹压橡胶 (自配)圆柱头内六角螺钉M8×45 GB/T70.1-2000圆柱销φ8×45五、装配图及零件图绘制六、参考文献[1] 王新华冲裁模典型结构图册 2011 机械工业出版社[2] 刘国胜我国冲压模具技术的现状及发展[D] 湖北：黄石理工学院机电工程学院2007[3] 付宏生冷冲压成型工艺与模具设计制造化学工业出版社 2005[4] 模具设计与制造技术教育丛书编委会.模具常用机构设计。
