电力专业电杆组立 金具安装 导线架设施工作业指导书
电杆组立指导书
林周县35kV及以下输配电工程(10KV及以下配网工程)第3标段电杆组立作业指导书西藏林芝瑞森电力咨询有限公司2015年月一、编制说明：1、本指导书适用于林周县35kV及以下输配电工程(10KV及以下配网工程)第3标段10KV及以下部分的电杆组立、金具安装、导线架设施工；2、本指导书根据《国家电网电力施工规范》、《农网电力工程质量验收标准》、《10KV及以下架空线路安装》及相关规范编制而成。
二、施工日期2015年 9月 10 日至2015年 11 月 30 日三、施工地点及主要工程量1、施工地点：林周县2、工程概况：本工程涉及甘曲镇10kV及低压线路升级改造、江热夏乡10kV及低压线路升级改造、旁多乡10kV及低压线路升级改造、唐古乡10kV及低压线路升级改造、边觉林乡10kV及低压线路升级改造、松盘乡10kV及低压线路升级改造共计6个乡镇的低压配网施工。
其中10kV线路新建或改造7.592公里，电杆新立158基。
380V及220V新建或改造共计43.694公里，新立电杆670基。
变压器新建或更换45台，共计4295kVA。
新增或更换户表1079户。
四、施工项目及负责人施工项目：电杆组立现场负责人:李林施工技术负责人：马保书质量负责人：马佳五、施工组织1、施工组织结构图2、施工队主要人员3、材料4、主要工机具六、施工方法及流程1、工艺流程10KV电力架空线路施工流程图2、具体施工方法1> 线路复测根据现场调查情况，对施工线路径路复测确认，了解现场地形状况，摸清施工机械及材料，运输到现场的最佳路线。
2> 杆坑开挖根据定测的中心桩及辅助桩准确开挖，采用人工开挖，杆坑垂直下挖，留出人力立杆马道，深度超过2米时边坡系数为1：0.25，坑深误差不得超过+100，-50mm。
3> 电杆运输电杆大运采用大型运输车集中运输至架空线路所在位置就近道路。
电杆小运采用机械（或人力）牵引平板车运输至杆位。
10KV及以下电力线路架设作业指导书
10KV及以下电力线路架设作业指导书一、目的：指导电力工进行电力线施工作业。
二、适用范围：适用于10KV及以下电力线路架设作业。
三、电力外线架设作业规程：1 架空线路的立杆工程1.1 测位：按设计坐标及标高测定坑位与坑深，钉好标桩，撒好灰线。
1.2 挖坑：按灰线位置及深度要求挖坑。
当采用人力立杆时，坑的一面应挖出坡道。
核实杆位及坑深达到要求后，平整坑底并夯实。
坑深允许偏差不超过50mm。
1.3 底盘就位：用大绳拴好底盘，立好滑板，将底盘滑入坑内。
用线坠找出杆位中心，将底盘放平、找正。
采用现浇底盘时，将搅拌好的混凝土倒入坑内，再找平，拍实。
然后用墨斗在底盘弹出杆位线。
1.4 横担组装A、将电杆、金具等分散运到杆位，并对照图纸核查电杆、金具等的规格和质量情况。
应大于+100mm，－50mm；双杆的两杆坑深度高差不应大于20mm。
B、用支架垫起杆身的上部，量出横担安装位置，套上抱箍穿好垫铁及横担，垫好平光垫圈、弹簧垫圈，用螺母紧固。
紧固时，注意找平、找正。
然后，安装连板，杆顶支座抱箍、拉线等。
a. 1Kv以下线路的导线排列方式可采用水平排列；最大档距不大于50m时，导线间的水平距离为400mm，但靠近电杆的两导线间的水平距离不应小于500mm。
10KV及以下线路的导线排列方式及线间距离应符合设计要求。
b.横担的安装：当线路为多层排列时，自上而下的顺序为：高压、动力、照明、路灯；当线路为水平排列时，上层横担距杆顶不宜小于200mm；直线杆的单横担应装于受电侧，90 度转角杆及终端杆应装于拉线侧。
c.螺栓的穿入方向一般为：水平顺线路方向，由送电侧穿入；垂直方向，由下向上穿入，开口销钉应从上向下穿。
d.使用螺栓紧固时，均应装设垫圈，弹簧垫圈，且每端的垫圈不应多于2个；螺母紧固后，螺杆外露不应少于2扣，但最长不应大于30mm，双螺母可平扣。
e.用水泥砂浆将杆顶端严密封堵。
C、安装针式绝缘子，并清除表面灰垢、附着物及不应有的涂料。
电杆组立指导书
电杆组立指导书林周县35kV及以下输配电工程(10KV及以下配网工程)第3标段电杆组立作业指导书西藏林芝瑞森电力咨询有限公司2015年月一、编制说明：1、本指导书适用于林周县35kV及以下输配电工程(10KV及以下配网工程)第3标段10KV及以下部分的电杆组立、金具安装、导线架设施工；2、本指导书根据《国家电网电力施工规范》、《农网电力工程质量验收标准》、《10KV及以下架空线路安装》及相关规范编制而成。
二、施工日期2015年 9月 10 日至2015年 11 月 30 日三、施工地点及主要工程量1、施工地点：林周县2、工程概况：本工程涉及甘曲镇10kV及低压线路升级改造、江热夏乡10kV及低压线路升级改造、旁多乡10kV及低压线路升级改造、唐古乡10kV及低压线路升级改造、边觉林乡10kV及低压线路升级改造、松盘乡10kV及低压线路升级改造共计6个乡镇的低压配网施工。
其中10kV线路新建或改造7.592公里，电杆新立158基。
380V及220V新建或改造共计43.694公里，新立电杆670基。
变压器新建或更换45台，共计4295kVA。
新增或更换户表1079户。
四、施工项目及负责人施工项目：电杆组立现场负责人:李林施工技术负责人：马保书质量负责人：马佳五、施工组织1、施工组织结构图2、施工队主要人员3、材料4、主要工机具六、施工方法及流程1、工艺流程10KV电力架空线路施工流程图2、具体施工方法1> 线路复测根据现场调查情况，对施工线路径路复测确认，了解现场地形状况，摸清施工机械及材料，运输到现场的最佳路线。
2> 杆坑开挖根据定测的中心桩及辅助桩准确开挖，采用人工开挖，杆坑垂直下挖，留出人力立杆马道，深度超过2米时边坡系数为1：0.25，坑深误差不得超过+100，-50mm。
3> 电杆运输电杆大运采用大型运输车集中运输至架空线路所在位置就近道路。
电杆小运采用机械（或人力）牵引平板车运输至杆位。

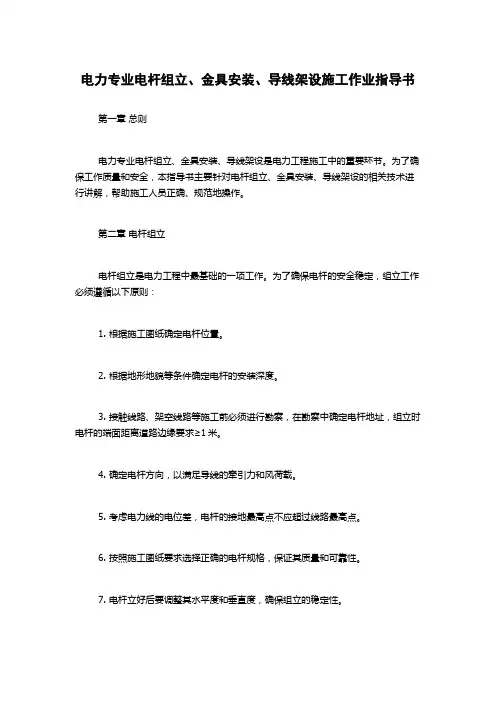

电力专业电杆组立、金具安装、导线架设施工作业指导书
电力专业电杆组立、金具安装、导线架设施工作业指导书第一章总则电力专业电杆组立、金具安装、导线架设是电力工程施工中的重要环节。
为了确保工作质量和安全，本指导书主要针对电杆组立、金具安装、导线架设的相关技术进行讲解，帮助施工人员正确、规范地操作。
第二章电杆组立电杆组立是电力工程中最基础的一项工作。
为了确保电杆的安全稳定，组立工作必须遵循以下原则：1. 根据施工图纸确定电杆位置。
2. 根据地形地貌等条件确定电杆的安装深度。
3. 接触线路、架空线路等施工前必须进行勘察，在勘察中确定电杆地址，组立时电杆的端面距离道路边缘要求≥1米。
4. 确定电杆方向，以满足导线的牵引力和风荷载。
5. 考虑电力线的电位差，电杆的接地最高点不应超过线路最高点。
6. 按照施工图纸要求选择正确的电杆规格，保证其质量和可靠性。
7. 电杆立好后要调整其水平度和垂直度，确保组立的稳定性。
第三章金具安装1. 直接插装金具的安装，必须保持金具垂直，且插装深度一致。
2. 不得使用过短、损坏、变形的金具。
3. 必须使用标准配套金具，不得乱用。
4. 必须确保电线的过夺，不要使电线与金具直接接触。
5. 施工现场不得存放杂物、垃圾等。
第四章导线架设1. 要正确按照施工图纸进行架设，要严格按照坪数配图、交叉跨越规定的距离和高度安装。
2. 导线必须完全展开，线夹要牢固，螺帽要紧固。
3. 导线的安装必须按照规定的張力值调张处理，保证线路稳定。
4. 大跨越方式采用拉线牵制，线杆采用高强度材料支撑，保证连接牢固性。
5. 所有连接必须采用标准配套金具，并严格遵照正确的连接方式、连接管内径和压紧扭矩进行安装加固。
6. 不得将线路经过居民区。
在城市區域中，线路应处于无障碍状态，不得存在对市容、环境造成污染等不良影响。
第五章安全管理1. 施工现场必须做好安全防范工作，特别是要加强高空作业、电气作业等人员的安全管理，以保证工作过程中的安全性，严禁酗酒、斗殴、赌博等不良行为。
电力专业电杆组立、金具安装、导线架设施工作业指导书
实用标准文案XXXXXX 工程 XXXX 标段编号 XXXXXXXX电力专业电杆组立、金具安装、导线架设施工作业指导书位：XXXXXXXXXXXXXXXXXXXXXXXX制： 核： 准：监理工程师： __________________________________建设单位负责人： _____________________________单 编审批2016年4月5日发布2016年4月6日实施1.适用范围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (1)5.施工要求 (3)6.劳动组织 (5)7.材料要求 (5)8.设备机具配置 (6)9.质量控制及检验 (7)10.安全及环保要求 (8)XXX工程混凝土支柱组立施工作业指导书1.适用范围适用于XX工程电力专业导线架设施工。
2.作业准备2.1内业准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求架空电力线路采用环形预应力钢筋混凝土电杆，铁横担，高压线路采用LGJ型钢芯铝绞线或采用JKLGYJ型绝缘导线，GJ型拉线。
贯通和自闭线路采用LGJ-70导线，通过林区地段采用JKLGY-70绝缘导线，并且3-4KM进行换相，避雷装置2KM设置一处，耐张和终端杆接头处设置线路故障指示仪。
4.施工程序与工艺流程4.1施工程序施工准备一配盘、放线、紧线一弛度观测一电杆导线固定一导线连接4.2工艺流程5.施工要求5.1基坑测量及放样用丁字尺和钢卷尺测量基坑位置、确定限界和坑口尺寸，用水准仪测量轨面与路基面高差，确定基坑实际深度; 用白灰对开挖部分进行放样，放样后用线坠和钢卷尺复测基坑限界。
配网工程(35kV及以下)：金具及附件连接安装作业指导书
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (4)
5.1作业前施工条件 (4)
5.2施工准备 (4)
5.3主要作业内容 (5)
5.4质量检验 (7)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
架空线路工程的导线附件连接安装。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
表4-1（续）
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：监理单位检查人：日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
5作业内容
5.1作业前施工条件
表5-1作业前施工条件
5.2施工准备
表5-2施工准备
表5-2（续）
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
5.4质量检验
表5-4质量检验。
4.电力金具及绝缘子安装作业指导书
若民高速公路SG3标段电力工程编号：RMDL-04 电力金具及绝缘子安装作业指导书单位：中铁二局集团有限公司若羌至民丰高速公路SG3标段项目经理部二分部编制：审核：批准：2020年11月发布2020年11月实施目录第一章金具安装 .....................................................................错误!未定义书签。
1. 适用范围 (2)2. 作业准备 (2)2.1. 内业技术准备 (2)2.2. 外业技术准备 (2)3. 技术要求 (2)4. 施工程序与工艺流程 (2)5. 施工要求 (3)5.1. 施工准备 (3)5.2. 施工工艺 (3)6. 劳动组织 (5)6.1. 劳动力组织方式 (5)6.2. 人员配置表 (5)7. 材料要求 (6)8. 设备机具配置 (6)9. 质量控制及检验 (6)9.1. 质量控制 (6)9.2. 质量检验 (7)10. 安全及环保要求 (7)10.1. 安全要求 (7)10.2. 环保要求 (7)电力金具及绝缘子安装1.适用范围适用于若民高速电力工程10kV架空线路金具安装及绝缘子安装。
2.作业准备2.1.内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
电力平面图设计完成，并经咨询单位审核、盖章，满足施工需要。
2.2.外业技术准备（1）电杆已经立稳。
（2）安装金具的的型号数量已经安装的位置已经确定并备齐。
（3）安全防护工具准备到位。
3.技术要求根据施工图纸《03D103 10kV及以下架空线路安装》要求确定杆顶金具的组装形式并严格按照图集要求进行金具安装。
4.施工程序与工艺流程施工准备确定安装形式金具安装调整紧固施工结束5.施工要求5.1.施工准备1）施工前期对施工进场人员进行安全技术培训；2）对现场施工带班作业人员进行技术交底。
线路架设作业指导书
引线反弹
做好防止引线反弹的措施。
5
倒杆事故
倒杆伤人
1、制订工程施工“三措”，并经审核批准。
2、撤、立杆工作应设专人统一指挥，开工前讲明施工方法及信号。工作人员明确分工，密切配合，服从指挥，在居民区和交通道路附近进行施工应设有专人看守。
3、杆高1.2倍范围内不得有人逗留。
1、紧线的准备工作应遵守下列规定：
1.1按施工技术措施的规定进行现场布置及选择工器具。
1.2杆塔部件应齐全、螺栓应紧固。
1.3紧线杆塔的临时拉线及补强措施以及导线的临时拉线准备应设置完毕。
1．4牵引锚桩距紧线杆塔的水平距离应满足安全施工技术的规定；锚桩布置与受力方向一致，并埋设可靠。
2、紧线前应由专人检查：
6
吊点钢丝绳的安装
1、系好吊点钢丝绳，并在电杆梢系临时调整绳。
2、吊点选择在电杆重心以上0.2-0.5m处。
7
起吊电杆
现场工作负责人指挥发令起立杆塔，当杆梢离地面800mm时，暂停起吊，做冲击试验，检查各受力点有无异常。除指挥指挥人员和指定人员外，其它人员应在离开电杆高度的1.2倍距离以外。
8
电杆就位、校正
1、拆除安全措施。
2、清理现场。
3、工作终结，对当天的工作进行总结、点评。
1、开挖基础时应根据土质情况放坡，松软土质严禁掏挖。
2、土质松软时要加挡板或撑木，要有足够的强度且固定牢靠。
跑线
1、紧线设专人指挥，统一信号。
2、紧线前应检查拉线、拉桩及杆根，如强度不能适用时应加临时拉绳加固，主牵引绳与杆塔夹角不小于60度，滑车必须绑牢，不准直接挂在横担上。
3、所使用的工器具必须合格，使用前必须有专人检查，无问题方可使用。开门滑车应将门钩扣牢或用绑线绑牢，防止绳索滑脱。
电杆组立作业指导书
2015年甘孜供电公司农网改造升级工程(理塘县城网)电杆组立作业指导书施工单位（章）年月日批准年月日技核年月日编写年月日目录一、电杆组装施工工序流程图二、电杆组装施工方法及要求三、电杆组立施工工序流程图四、电杆组立施工方法及要求五、电杆组立施工危害辨识风险评价一、电杆组装施工工序流程图：二、电杆组装施工方法及要求：电杆的组装分为地面组装和杆上组装。
对于整体起吊的门杆、单杆可采取地面组装。
而受地形限制只能分开起吊的门杆，以及组装后起吊困难的单杆，就只能采取杆上组装。
（一）施工准备：1、技术准备：熟悉电杆结构图，施工手册及有关注意事项。
2、组织准备：如是地面组装，和立杆工序一起完成，不须另外组织人员；如是杆上组装，单杆时需2人杆上作业，1人在地面配合；门杆时杆上需4人，2 人在地面配合。
3、施工工器具及材料准备：吊绳、千斤、尖扳手、登高工具、钢卷尺、撬扛、组装的金具、横担、绝缘子等。
（二）电杆的地面组装：混凝土电杆的地面组装，一般为先装导线横担，再装地线横担、叉梁、拉线包箍、爬梯包箍、爬梯及绝缘子串（绝缘子串也可以等电杆立起后再吊装，以免起吊时碰坏）。
组装施工之前，按电杆组装图仔细核对各部件的规格尺寸，有无质量缺陷，各构件所需要的数量等，对组装所需的材料仔细清点。
在安装时要严格按照图纸的设计尺寸、位置和方向，拔正电杆，使两杆上下端的根开符合要求，如为单杆应拔正在中心线上；如为双杆应使各螺孔处在正确的位置上，测量双杆的长度是否相等，如不等应从底盘的高低调正。
拔正杆身、旋转电杆及起杆时，不得将铁撬扛插入眼孔里硬行转杆。
必须用千斤和撬扛在电杆的二个以上（18米以上的电杆为三个以上）部位进行旋转，移杆和走杆。
组装时，先安装导线横担，再安装避雷线横担，阳后安装叉梁、拉线、绝缘子串等。
组装横担时，应将两边的横担悬臂适当朝杆顶方向收紧，尺寸一般是横担臂长的1.2%，估计大约两端挠起10~20mm，以便在导线放好后横担能保持水平。
10KV配电线路杆塔组立工作作业指导书
编号：Q/XXX 配电线路杆塔组立工作作业指导书编写：年月日年月日年月日作业负责人：作业日期年月日时至年月日时公司〔局〕XXX 供电分局1.适用范围适用于公司10KV〔6KV〕线路杆塔组立工作2.引用文件DL. 409-1991 电业平安工作规程〔电力线路部份〕SDJ. 206-87 66KV 及以下架空电力线路设计标准电气装置安装工程 35KV 及以下架空电力线路施工及验收标准DL/T601-1996 架空绝缘配电线路设计技术规程DL/T602－1996 架空绝缘配电线路施工及验收标准3.预备工作预备工作安排序号内容标准责任人备注1现场勘察、定位勘察作业四周环境，确定杆塔组立方法及器具，道路及周边行人、车辆通行状况，与带电线路安全距离，推断是否需要线路停电或承受带电作业方法2组织现场作业人员学习指导书把握整个操作程序，理解工作任务及工作中的危急点及把握措施人员要求序号内容责任人备注序号 名称 型号 单位 数量 备注1混泥土电杆10 米基1工器具序号1 名称安全围栏 型号规格 单位套 数量1 备注2 吊车 8T台 1 3 钢丝绳套 个 2 4 脚扣 付 2 5 安全帽 顶 5 6 大棕绳条 2 7 铁锹、撬杠、扁铲、挖勺、杵子套 1 8抱杆付1材料1 起重人员必需持有效上岗证2作业人员周期体检合格，精神状态良好2混泥土电杆12 米基13混泥土电杆15 米基1危急点分析序号内容1施工位于交通道路边，行人及车辆较多2立杆上方有带电线路运行，留意带电距离3登杆前杆基必需回土夯实，防止倒杆作业人员造成高空坠落平安方法序号内容1在施工现场装设安全围栏，悬挂警示牌，安排专人指挥过往车辆及行人。
2立杆要设专人指挥，工作人员要明确分工，统一信号，听从指挥。
杆下工作人员应戴安全帽。
3上方有带电线路运行，杆头包绝缘布，立杆过程中留意与上方导线安全距离。
4立杆过程中杆坑内严禁有人工作，除指挥人员外其他人员应远离倍杆高的距离以外。
电杆组立指导书
xx县35kV及以下输配电工程(10KV及以下配网工程)第3标段电杆组立作业指导书西藏xx电力咨询有限公司xx年月一、编制说明：1、本指导书适用于xx县35kV及以下输配电工程(10KV及以下配网工程)第3标段10KV及以下部分的电杆组立、金具安装、导线架设施工；2、本指导书根据《国家电网电力施工规范》、《农网电力工程质量验收标准》、《10KV及以下架空线路安装》及相关规范编制而成。
二、施工日期2015年 9月 10 日至2015年 11 月 30 日三、施工地点及主要工程量1、施工地点：xx县2、工程概况：本工程涉及甘曲镇10kV及低压线路升级改造、江热夏乡10kV及低压线路升级改造、旁多乡10kV及低压线路升级改造、唐古乡10kV及低压线路升级改造、边觉林乡10kV及低压线路升级改造、松盘乡10kV及低压线路升级改造共计6个乡镇的低压配网施工。
其中10kV线路新建或改造7.592公里，电杆新立158基。
380V及220V新建或改造共计43.694公里，新立电杆670基。
变压器新建或更换45台，共计4295kVA。
新增或更换户表1079户。
四、施工项目及负责人施工项目：电杆组立现场负责人:李林施工技术负责人：马保书质量负责人：马佳五、施工组织1、施工组织结构图2、施工队主要人员3、材料4、主要工机具六、施工方法及流程1、工艺流程10KV电力架空线路施工流程图2、具体施工方法1> 线路复测根据现场调查情况，对施工线路径路复测确认，了解现场地形状况，摸清施工机械及材料，运输到现场的最佳路线。
2> 杆坑开挖根据定测的中心桩及辅助桩准确开挖，采用人工开挖，杆坑垂直下挖，留出人力立杆马道，深度超过2米时边坡系数为1：0.25，坑深误差不得超过+100，-50mm。
3> 电杆运输电杆大运采用大型运输车集中运输至架空线路所在位置就近道路。
电杆小运采用机械（或人力）牵引平板车运输至杆位。
地形困难地段安排足够劳力，用人工抬运至杆位。
架线及安装作业指导书
目录一、总则二、施工简介及说明三、金具组装图四、施工通道处理五、导、地线展放六、导、地线连接七、导、地线紧线八、驰度观测方法和驰度观测表九、附件安装十、架线工器具一览表一、总则：1、架线施工作业指导书编制依据：（1）35KV***送电线路施工设计图纸；（2） 110KV—500KV架空电力线路施工及验收规范；（3）***电力局对35KV***送电线路施工工艺要求；（4）施工图纸技术交底会议纪要；（5）架空电力线路外爆压接施工工艺要求；（6）架空电力线路施工安全操作规程。
2、架线施工工艺说明：本施工段地形较平缓，跨越物较多，因此，导、地线展放采用人力展放。
（2）本施工段跨越10KV及以下电力线路较多，原则能停电则停电落线跨越，不能停电或停电时间不能满足施工要求时应搭设跨越架，跨越乡村公路及通讯线路应搭设跨越架。
（3）导地线弛度采用平行四边形法观测。
（4）合成绝缘子施工方法及要求：a、附件安装时，作业人员严禁在合成绝缘子串上上下攀登，作业时要用扶梯上、下，防止伞裙变形；b 搬运时，同包装一起搬运。
二、施工简介及说明：1、本工程采用甘Ⅱ气象区作为设计气象条件。
导线采用 LGJ-95／20型钢芯铝绞线，地线使用1×7.8-1270-B型镀锌钢绞线。
金具采用1997年修订的定型产品。
2、导、地线直线连接采用爆压连接形式，导、地线耐张连接分别采用NLD-3螺栓线夹和NX-2楔型线夹连接，引流线采用并沟线夹连接。
3、线路方向：由110KV***变至35K V***变为线路方向，架线施工中以此方向分前后左右。
如图所示：左110KV ***变***变右4、交叉跨越见下页表：线路交叉跨越情况统计表5、施工说明：（1）本工程使用的绝缘子采用合成绝缘子FXB1-35/70。
（2）以下杆号所跨电力线须加保护：2#~3#、27#-29#跨35V电力线、38#~39#、49#-50#、53#-54#跨10V电力线、34#~35#跨通讯线，各加保护间隙两组。
电力专业电杆组立、金具安装、导线架设施工作业指导书
xxxxxx工程xxxx标段编号xxxxxxxx电力专业电杆组立、金具安装、导线架设施工作业指导书单位：xxxxxxxxxxxxxxxxxxxxxxxx编制：审核：批准：监理工程师：建设单位负责人：2016年4月5日发布2016年4月6日实施目录1.适用范围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (1)5.施工要求 (3)6.劳动组织 (5)7.材料要求 (5)8.设备机具配置 (6)9.质量控制及检验 (7)10.安全及环保要求 (8)xxx工程混凝土支柱组立施工作业指导书1.适用范围适用于xx工程电力专业导线架设施工。
2.作业准备2.1内业准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求架空电力线路采用环形预应力钢筋混凝土电杆，铁横担，高压线路采用LGJ 型钢芯铝绞线或采用JKLGYJ型绝缘导线，GJ型拉线。
贯通和自闭线路采用LGJ-70导线，通过林区地段采用JKLGY-70绝缘导线，并且3-4KM进行换相，避雷装置2KM设置一处，耐张和终端杆接头处设置线路故障指示仪。
4.施工程序与工艺流程4.1施工程序施工准备→配盘、放线、紧线→弛度观测→电杆导线固定→导线连接4.2工艺流程5.施工要求5.1基坑测量及放样用丁字尺和钢卷尺测量基坑位置、确定限界和坑口尺寸，用水准仪测量轨面与路基面高差，确定基坑实际深度；用白灰对开挖部分进行放样，放样后用线坠和钢卷尺复测基坑限界。
跨距偏差合理分摊在有关跨距中，如偏差较大需要增减支柱时，按变更设计手续办理。
中国南方电网有限责任公司电网建设施工作业指导书(配网部分)架空线路安装工程
《中国南方电网有限责任公司电网建设施工作业指导书（配网部分）》编写工作小组组长：副组长：成员：编写人员：组长单位：目录：钢管杆、铁塔组立安装作业指导书 (3)钢筋混凝土杆组立安装作业指导书 (13)杆、塔拉线安装作业指导书 (27)横担、金具及绝缘子安装作业指导书 (38)跨越设施安装与拆除作业指导书 (48)导、地线展放作业指导书 (62)导、地线连接作业指导书 (74)紧线作业指导书 (84)金具及附件连接安装作业指导书 (95)工程名称:钢管杆、铁塔组立安装作业指导书年月日签名页第一章杆塔安装工程第一节、钢管杆、铁塔组立安装3. 作业流程图4.作业内容10kV钢管杆、铁塔组立工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
工程名称: 220kV椹北变电站10kV北站线新建后坑村#2配电台区工程钢筋混凝土杆组立安装作业指导书编码：DLGT-022014年 10月 29日签名页第二节钢筋混凝土杆组立安装1．适用范围2. 依据及引用文件3．作业流程图：4．作业内容4．1本工序作业前施工条件4．2施工准备4．3主要作业内容4．4质量检验10kV钢筋混凝土杆组立安装工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
工程名称:杆、塔拉线安装作业指导书编码：DLGT-03年月日签名页第三节杆、塔拉线制作与安装3．作业流程图：4．作业内容4．1本工序作业前施工条件10kV杆、塔拉线制作与安装工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
电力专业电杆组立、金具安装、导线架设施工作业指导书
xxxxxx工程xxxx标段编号xxxxxxxx电力专业电杆组立、金具安装、导线架设施工作业指导书单位：xxxxxxxxxxxxxxxxxxxxxxxx编制：审核：批准：监理工程师：建设单位负责人：2016年4月5日发布2016年4月6日实施目录1.适用围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (1)5.施工要求 (3)6.劳动组织 (5)7.材料要求 (5)8.设备机具配置 (6)9.质量控制及检验 (7)10.安全及环保要求 (8)xxx工程混凝土支柱组立施工作业指导书1.适用围适用于xx工程电力专业导线架设施工。
2.作业准备2.1业准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求架空电力线路采用环形预应力钢筋混凝土电杆，铁横担，高压线路采用LGJ 型钢芯铝绞线或采用JKLGYJ型绝缘导线，GJ型拉线。
贯通和自闭线路采用LGJ-70导线，通过林区地段采用JKLGY-70绝缘导线，并且3-4KM进行换相，避雷装置2KM设置一处，耐和终端杆接头处设置线路故障指示仪。
4.施工程序与工艺流程4.1施工程序施工准备→配盘、放线、紧线→弛度观测→电杆导线固定→导线连接4.2工艺流程5.施工要求5.1基坑测量及放样用丁字尺和钢卷尺测量基坑位置、确定限界和坑口尺寸，用水准仪测量轨面与路基面高差，确定基坑实际深度；用白灰对开挖部分进行放样，放样后用线坠和钢卷尺复测基坑限界。
跨距偏差合理分摊在有关跨距中，如偏差较大需要增减支柱时，按变更设计手续办理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xxxxxx工程xxxx标段编号xxxxxxxx 电力专业电杆组立、金具安装、导线架设施工作业指导书单位： xxxxxxxxxxxxxxxxxxxxxxxx编制：审核：批准：监理工程师：建设单位负责人：2016年4月5日发布2016年4月6日实施目录1.适用范围.....................................2.作业准备.....................................3.技术要求.....................................4.施工程序与工艺流程............................5.施工要求 (3)6.劳动组织 (5)7.材料要求 (5)8.设备机具配置 (6)9.质量控制及检验 (7)10.安全及环保要求 (8)xxx工程混凝土支柱组立施工作业指导书1.适用范围适用于xx工程电力专业导线架设施工。
2.作业准备2.1内业准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求架空电力线路采用环形预应力钢筋混凝土电杆，铁横担，高压线路采用LGJ 型钢芯铝绞线或采用JKLGYJ型绝缘导线，GJ型拉线。
贯通和自闭线路采用LGJ-70导线，通过林区地段采用JKLGY-70绝缘导线，并且3-4KM进行换相，避雷装置2KM设置一处，耐张和终端杆接头处设置线路故障指示仪。
4.施工程序与工艺流程4.1施工程序施工准备→配盘、放线、紧线→弛度观测→电杆导线固定→导线连接4.2工艺流程坑限界。
跨距偏差合理分摊在有关跨距中，如偏差较大需要增减支柱时，按变更设计手续办理。
5.2基坑开挖采用工字法开挖，先挖基坑后开槽道。
挖坑作业每个基坑不得少于两人，严禁一人作业。
注意来往列车，当列车通过时，应停止作业，作业人员必须戴好安全帽。
地面1米以上做到轻挖轻炮，对易塌方的水坑、流沙坑，必须采用板撑法开挖，无板撑防护，严禁开挖。
5.3支柱组立支柱组立时根据现场情况采用轨道吊或汽车吊进行支柱组立，在使用这些设备进行接触网混凝土支柱组立时都是使用A类方案，既有线改造施工线路在封锁开通后行车，目前按照工务段的要求在方案结束前必须将卡在钢轨上的接触网支柱整正器都撤下；腕臂柱直线及曲外受压侧在线路侧，曲内受压侧在田野侧。
非下锚支柱（含附加线对向下锚）均应直立。
锚柱端部应向拉线侧倾斜，斜率不超过1%（斜度不超过100mm）。
横线路方向的倾斜标准为直线上腕臂支柱外倾斜率0—0.5%（指受力后支柱外倾）；H93立杆整正时外倾50mm;曲线外侧腕臂支柱外倾斜率0—0.5%（指受力后支柱外倾）；H93立杆整正时外倾70mm（即外沿直小30mm）。
曲线内侧腕臂支柱及直线上两侧下锚转换腕臂柱宜直立。
5.4基坑回填支柱调整好后应立即回填。
施工时，应分层回填，每0.3m 夯实一次，边回填边复查限界及支柱扭斜情况。
鉴于该区段地质状况较差，所以，应加强夯实(特别是曲内和转换等受力较大支柱)，避免支柱受力偏斜；冬季施工必须将冻土块打碎，并不得掺杂冰雪块，回填必须高于原土面，避免出现回填土下陷以及积水情况。
6.劳动组织6.1劳动力组织方式：采用架子队组织模式。
6.2施工队伍根据铁路局施工计划、工期、要合理配置。
作业队人员配备其中负责人、作业队长、技术测量质检人员、专职安全员必须由施工企业正式职工担任，可根据工程情况适当配备施工作业人员。
7.材料要求横卧板混凝土抗压强度均应符合设计要求；不应低于C20。
外形及尺寸应符合设计要求，Ⅰ型底板尺寸1200*800*80mmⅡ型横卧板尺寸1000*600*100mmⅣ型横卧板尺寸1800*400*120mmⅤ型横卧板尺寸2200*400*130mm。
外表光洁平整，无破损、掉角、裂纹等缺陷。
横卧板厂型螺栓、U型抱箍应符合设计要求，表面镀锌完整，螺栓螺纹完好，不缺少垫片及配母。
横腹式混凝土支柱应表面平整，五脱落等缺陷，支柱翼缘局部破损露筋1~2根可修补使用，露筋3~4根修补后降级使用，露筋长度大于400mm或露筋大于4根的不得使用。
支柱翼缘与横腹杆结合处裂纹及腹板裂纹宽度均不得超过0.3mm，支柱翼缘不得有裂纹，但网状裂纹、龟纹、水纹不在此限。
8.设备机具配置混凝土支柱组立施工所需设备机具主要由两部分组成；一是基坑开挖所需设备机具，二是支柱组立所需设备机具。
主要施工设备机具配置表（每只施工队）9.质量控制及检验9.1质量控制检验批检验项目合格，分项工程质量合格率100%。
9.1.1施工执行《接触网腕臂柱基础构造安装图》叁化（2010）1172、《电气化铁道横腹杆式预应力混凝土柱》TB/T2286、《铁路电力牵引供电工程验收标准》TB10421-2003、《铁路电力牵引供电工程设计规范》TB10009-2005、《铁路电力牵引供电工程施工规范》 TB 10208-98等标准。
9.1.2混凝土支柱侧面限界、埋设深度应符合设计要求，施工允许偏差应符合下表，在任何情况下，严禁侵入基本建筑限界。
混凝土支柱侧面限界允许偏差（mm）混凝土支柱埋设深度允许偏差（mm）尺测量检查9.1.3混凝土腕臂柱的轴线应垂直于线路中心线，允许偏差不大于3°支柱承载后的倾斜允许偏差符合下表；混凝土支柱倾斜允许偏差10.安全及环保要求10.1安全要求10.1.1对易塌方的水坑、流沙坑，必须采用板撑法开挖，无板撑防护，严禁开挖，以免危及正线行车安全。
10.1.2接触网支柱坑开挖施工均按照路局批复的B、C 类施工计划进行施工，不得超范围作业。
10.1.3开挖前由设备管理部门及施工配合单位进行设备技术交底，并做好记录；双方加强配合，密切协作，特别要加强对地下电缆及设施的安全防护工作，杜绝因此而发生的行车事故。
10.1.4地面以下的范围内应轻挖轻刨，严格防止挖断通信、信号、电力及道口警铃等电缆。
如有不明的电缆、管物，要停止作业，报告带工人员，经确认并采取相应保护措施后方可继续作业。
10.1.5在流沙、碎石、水坑及松软土质等困难地段开挖，在确保人身和行车安全后方可开挖。
挖出的土石及工具不许堆放在道床上，以免侵入限界并防止石块滚落伤人。
10.1.6结合本线特点，必须做好隔夜防护措施，时间不宜长，雨季应做到当日开坑当日立杆，并安排专人巡视。
弃土不能堵塞排水沟。
雨天应及时疏通排水沟。
若基坑坍塌，有可能危及行车安全时，应立即回填。
10.1.7立杆时必须保证足够的人力，人力不足8人时，严禁进行支柱组立作业。
10.1.8立杆整正等作业时，坑内严禁有人，且作业中不得移动支柱。
10.1.9放入坑内的支柱应向田野侧放置，以防侵入限界，并及时进行整正。
起吊作业前，吊车司机和吊装辅助工应认真核查吊车车况，检查钢丝绳接头和挂钩等部位，确认状态正常后方可施工。
起吊前了解负荷情况，严禁重量不明盲目起吊。
10.1.11严禁超负荷起吊，钢丝绳不得打结，用完后应妥善保管。
起吊杆塔支柱时，必须有晃绳，起吊物下方严禁站人，必要时应指派专人防护，禁止无关人员在吊臂范围内停留。
使用机械立杆时，吊臂与其他电力线应保持规定的安全距离，吊车要求垂直于既有铁路。
执行一机一防护制度，在车站立杆时，要在邻线设防护人员，吊车任何部位不得侵入邻线限界而影响行车。
邻线来车时应停止作业。
吊车在作业中必须打好支腿和垫板。
作业完毕后吊车应收回吊臂，并固定好吊钩。
有碍起吊的电力线，通讯线和建筑物应事先与有关单位联系，采取措施，保证既有线路和施工安全。
接触网支柱的起吊、运输、吊装位置，堆放要求和垫木位置均按设计和出厂要求规定进行。
雨期前，必须对施工场地、材料堆放、生活驻地，运输便道及水电设施的防洪、防雨、排涝等设施进行检查，排涝沟渠必须疏通；人行横道、跳板和作业场所等采取防措施。
高温季节施工做好防暑降温工作，一天中尽量避开高温时间安排施工生产。
高温季节现场施工时，后勤负责给现场人员送熬制好的绿豆汤。
10.2环保要求10.2.1在施工驻地设置固体废弃物收集箱，将施工生产中产生的固体废弃物集中管理，统一处置。
10.2.2基坑开挖应采用工字开挖方法，减少弃土的产生以及对路基的破坏弃土场的位置选择要结合地方农田建设规划，避免对良田过多占用。
弃土场弃土完成后，做好场地绿化、复垦。
弃土场按设计要求进行支挡和绿化防护。
10.2.3施工机械维修产生的含油废水、施工营地住宿产生的生活污水经生化处理达到排放标准后排入不外流的地表水体，不得在附近形成新的积水洼地，严禁将生活污水排入河流和渠道。
施工废水按有关要求进行处理达标后排放，不污染周围水环境。
10.2.4在靠近城镇、学校、医院和居住区较近的地方，采用隔声门窗进行降噪处理，并合理安排作业时间，对噪音较大的机械设备修建隔音棚或隔音墙，减少对居民的干扰。
10.4.5施工完成后及时清除临时设施及垃圾，对取、弃土场进行植物防护，以免水土流失。
