电压关断型缓冲器(RCD Snubber)的基本类型及其工作原理

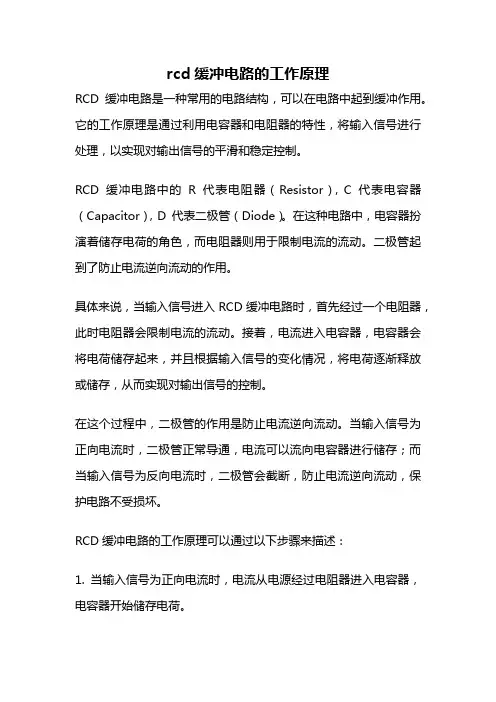

rcd缓冲电路的工作原理
rcd缓冲电路的工作原理RCD缓冲电路是一种常用的电路结构，可以在电路中起到缓冲作用。
它的工作原理是通过利用电容器和电阻器的特性，将输入信号进行处理，以实现对输出信号的平滑和稳定控制。
RCD缓冲电路中的R代表电阻器（Resistor），C代表电容器（Capacitor），D代表二极管（Diode）。
在这种电路中，电容器扮演着储存电荷的角色，而电阻器则用于限制电流的流动。
二极管起到了防止电流逆向流动的作用。
具体来说，当输入信号进入RCD缓冲电路时，首先经过一个电阻器，此时电阻器会限制电流的流动。
接着，电流进入电容器，电容器会将电荷储存起来，并且根据输入信号的变化情况，将电荷逐渐释放或储存，从而实现对输出信号的控制。
在这个过程中，二极管的作用是防止电流逆向流动。
当输入信号为正向电流时，二极管正常导通，电流可以流向电容器进行储存；而当输入信号为反向电流时，二极管会截断，防止电流逆向流动，保护电路不受损坏。
RCD缓冲电路的工作原理可以通过以下步骤来描述：1. 当输入信号为正向电流时，电流从电源经过电阻器进入电容器，电容器开始储存电荷。
2. 当输入信号为反向电流时，二极管会截断，防止电流逆向流动。
此时，电容器会释放之前储存的电荷，通过电阻器将电荷消耗掉。
3. 无论输入信号是正向电流还是反向电流，电容器都会根据输入信号的变化情况，逐渐释放或储存电荷，从而实现对输出信号的平滑和稳定控制。
RCD缓冲电路的工作原理可以通过以下图示来说明：输入信号──(电阻器)──┬──(电容器)── 输出信号└──(二极管)──┘从图示中可以看出，输入信号经过电阻器后进入电容器，电容器根据输入信号的变化情况，将电荷逐渐释放或储存，从而实现对输出信号的平滑和稳定控制。
同时，二极管起到了防止电流逆向流动的作用，保护电路不受损坏。
总结起来，RCD缓冲电路利用电容器和电阻器的特性，通过储存和释放电荷的方式，实现对输入信号的平滑和稳定控制。
rcd缓冲电路的工作原理
rcd缓冲电路的工作原理RCD缓冲电路是一种常见的电子电路，用于保护电路中的电子元件免受电压突变的影响。
它的工作原理是基于电容和电阻的相互作用，通过合理的设计和连接，能够有效地稳定电路中的电压。
RCD缓冲电路由一个电阻（R）和一个电容（C）组成。
当电路中的电压突变时，电容器会吸收电压的变化，从而减缓电压的上升或下降速度。
而电阻则起到限制电流的作用，防止电压突变对电路中的元件造成损坏。
具体来说，当电路中的电压突然上升时，电容器会迅速充电，吸收电压的变化。
这是因为电容器具有储存电荷的能力，当电压上升时，电容器内的电荷会增加，从而减缓电压的上升速度。
相反，当电路中的电压突然下降时，电容器会释放储存的电荷，从而减缓电压的下降速度。
而电阻则起到限制电流的作用。
当电路中的电压突变时，电阻会限制电流的流动，防止电压突变对电路中的元件造成损坏。
电阻的阻值越大，限制电流的能力就越强。
RCD缓冲电路的工作原理可以通过以下实例来说明。
假设我们有一个电路，其中包含一个电容器和一个电阻。
当电路中的电压突然上升时，电容器会吸收电压的变化，从而减缓电压的上升速度。
而电阻则限制电流的流动，防止电压突变对电路中的元件造成损坏。
当电路中的电压突然下降时，电容器会释放储存的电荷，从而减缓电压的下降速度。
这样，RCD缓冲电路能够稳定电路中的电压，保护电子元件免受电压突变的影响。
总之，RCD缓冲电路是一种常见的电子电路，用于保护电路中的电子元件免受电压突变的影响。
它的工作原理是基于电容和电阻的相互作用，通过合理的设计和连接，能够有效地稳定电路中的电压。
通过吸收和释放电荷，以及限制电流的流动，RCD缓冲电路能够减缓电压的上升和下降速度，保护电子元件的安全运行。
在实际应用中，我们可以根据具体的需求和电路特点，选择合适的电容和电阻参数，以实现最佳的缓冲效果。
rcd-snubber电路参数计算
rcd-snubber电路参数计算RCd-snubber电路是一种常见的电路配置，用于减少开关电路中开关元件（如继电器、晶体管等）的开关过程中产生的电压尖峰和电流尖峰。
这些尖峰可能会对电路中的其他元件造成损害，因此使用RCd-snubber电路来保护开关元件和其他元件是非常重要的。
RCd-snubber电路由一个电阻（R）和一个电容（C）组成，它们串联连接在开关元件的并联电路中。
当开关元件关闭时，电容开始充电，电流通过电阻和电容。
这样，电容在充电过程中会吸收掉电压尖峰，减少电路中的噪声和干扰。
在RCd-snubber电路中，电阻和电容的数值是非常重要的。
电阻的数值决定了电流的大小，而电容的数值则决定了电容的存储能力。
如果电阻和电容的数值选取不当，可能会导致电容无法充电或充电速度过慢，从而无法有效地减少电压尖峰。
为了选择合适的电阻和电容数值，需要根据开关元件的特性和电路的工作条件进行计算和分析。
这涉及到一些复杂的公式和计算过程，但是在本文中，我们将避免使用数学公式和计算公式，以便更好地理解RCd-snubber电路的工作原理。
在实际的电路设计中，工程师通常会根据经验和实验来选择合适的电阻和电容数值。
他们会根据电路的特性和设计要求来调整电阻和电容的数值，以使得RCd-snubber电路能够有效地减少电压尖峰，并保护电路中的其他元件。
RCd-snubber电路是一种重要的电路配置，用于保护开关元件和其他元件免受电压尖峰和电流尖峰的损害。
正确选择电阻和电容的数值对于RCd-snubber电路的性能非常关键。
工程师通常会根据经验和实验来选择合适的数值，以确保RCd-snubber电路能够正常工作并发挥最佳的保护效果。
开关电源rcd作用原理
开关电源rcd作用原理开关电源RC（Residual Current）D保护器，是一种用于保护电路中人身安全的装置。
在电路正常工作的情况下，RCBO不会对电路产生任何干扰。
当存在漏电流时，RCBO会及时切断电路，保证使用者的人身安全。
RCBO的工作原理如下：1. 当电路中发生漏电时，漏电电流将分流进入保护装置的两个线圈中，此时保护装置的吸合力矩将受到电流的影响，决定了保护装置是否动作。
2. 线圈中的电流，通过磁铁机构作用于单相感应电动机，使电机受到力矩的作用而动作。
3. 当电路中的漏电电流达到或超过设定阈值时，保护装置会立即切断电路，并且依靠磁力保持装置保持断路状态。
4. 当电路正常工作时，不会产生漏电电流，保护装置处于闭合状态，不影响电路工作。
5. 当电路中断路时，在充匀线圈内的电流减少至一定值时，磁化线圈的磁场被减弱，于是磁控励力矩也会减弱下来，同时归位机构使保护装置恢复到初始状态。
1. 高精度漏电保护：RCBO能够检测电路中极小的漏电电流，并及时切断电路，保证使用者人身安全。
2. 每相单独保护：RCBO能够单独保护每个电路相，即使电路中一个相存在漏电也不影响其他相正常工作。
3. 方便易用：RCBO的接线方式简单，即插即用，便于安装和维护。
4. 高可靠性：RCBO采用高品质材料，具有高可靠性和长寿命。
总之，开关电源RCBO是一种非常重要的保护装置，能够对电路中的漏电进行及时、精准的监测和保护，保护用户人身安全。
RCBO还能够分别对每个电路相进行漏电保护，保证整个电路系统的安全稳定运行。
同时，RCBO的安装和维护都非常方便，成本低廉，受到广泛应用。
电压关断型缓冲器(RCD Snubber)的基本类型及其工作原理
本文较深入地讨论了两种常用模式的RCD Snubber电路：抑制电压上升率模式与电压钳位模式，详细分析了其各自的工作原理，给出了相应的计算公式，最后通过实验提出了电路的优化设计方法。
RCD Snubber电路的基本类型及其工作原理RCD Snubber是一种能耗式电压关断型缓冲器，分为抑制电压上升率模式和电压钳位模式两种类型，习惯上前者称为RCD Snubber电路，而后者则称为RCD Clamp电路。
为了分析方便，以下的分析或举例均针对反激电路拓扑，开关器件为功率MOSFET。
图1 常用的RCD Snubber电路抑制电压上升率模式对于功率MOSFET来讲，其电流下降的速度较GTR或IGBT快得多，其关断损耗的数值要比GTR或IGBT小，但是这个损耗对整个小功率的电源系统也是不容忽视的。
因此提出了抑制电压上升率的RCD Snubber。
如图1所示，在开关管关断瞬间，反激变压器的漏感电流需要按原初始方向继续流动，该电流将分成两路：一路在逐渐关断的开关管继续流动;另一路通过Snubber电路的二极管Ds向电容Cs充电。
由于Cs上的电压不能突变，因而降低了开关管关断电压上升的速率，并把开关管的关断功率损耗转移到了Snubber电路。
如果Cs足够大，开关管电压的上升及其电流的下降所形成的交叉区域将会进一步降低，可以进一步降低开关管的关断损耗。
但是Cs的取值也不能过大，因为在每一个关断期间的起始点(也就是开通期间的结束点)，Cs必须放尽电荷以对电压上升率进行有效的抑制;而在关断期间的结束点，Cs虽然能降低开关管电压的上升时间，但其端电压最终会达到()(为忽略漏感时的电压尖峰，为次级对初级的反射电压)。
关管导通的瞬间，Cs将通过电阻Rs与M所形成的回路来放电。
Snubber的放电电流将流过开关管，会产生电流突波，并且如果某个时刻占空比变窄，电容将不能放尽电荷而不能达到降低关断损耗的目的。
可见，Snubber电路仅在开关过渡瞬间工作，降低了开关管的损耗，提高了电路的可靠性，电压上升率的减慢也降低了高频电磁干扰。
rcd缓冲电路的工作原理
rcd缓冲电路的工作原理（原创实用版）目录1.RCD 缓冲电路的组成元件2.RCD 缓冲电路的工作原理3.RCD 缓冲电路与 RC 缓冲电路的比较4.RCD 缓冲电路的优点5.RCD 缓冲电路在电源保护中的应用正文RCD 缓冲电路是一种常见的电源保护电路，其主要组成元件包括二极管、电容和电阻。
当电源开关打开或关闭时，RCD 缓冲电路可以有效地保护电路免受浪涌电压的损害。
下面我们将详细介绍 RCD 缓冲电路的工作原理以及与 RC 缓冲电路的比较，并探讨 RCD 缓冲电路的优点以及在电源保护中的应用。
RCD 缓冲电路的工作原理主要基于电容和电阻对电压的限制作用。
当电源开关打开时，电容开始充电，储存能量。
当电源开关关闭时，电容通过电阻放电，使得电容端的电压不会突变。
这样可以有效地防止电源开关关闭时产生的浪涌电压对电路造成损害。
与 RC 缓冲电路相比，RCD 缓冲电路具有更好的抑制浪涌电压的能力。
在 RC 缓冲电路中，电容和电阻分别对电压和电流进行限制，但在 RCD 缓冲电路中，电容和电阻同时对电压和电流进行限制，使得电路的稳定性更好。
RCD 缓冲电路的优点主要有以下几点：首先，RCD 缓冲电路可以有效地抑制浪涌电压，保护电路免受损害。
其次，RCD 缓冲电路的结构简单，成本较低，易于实现。
最后，RCD 缓冲电路的响应速度快，可以实现实时保护。
在电源保护中，RCD 缓冲电路被广泛应用。
例如，在反激式开关电源中，RCD 缓冲电路可以有效地保护开关管免受浪涌电压的损害。
此外，RCD 缓冲电路还可以用于保护电机、变压器等电力设备，防止因电源电压波动而造成的设备损坏。
总之，RCD 缓冲电路具有很好的抑制浪涌电压的能力，可以有效地保护电路免受损害。
与 RC 缓冲电路相比，RCD 缓冲电路具有更好的抑制浪涌电压的能力，且结构简单、成本低、响应速度快等优点。
RC缓冲电路snubber设计原理教学内容
R C缓冲电路s n u b b e r设计原理RC缓冲电路snubber设计原理RC 缓冲 snubber 设计Snubber 用在开关之间，图 4 显示了 RC snubber 的结构图，用 RC 电路可以降低管子的峰值电压及关断损耗和降低电流振铃现象。
我们可以轻松选择一个snubber Rs ， Cs 网络，但是我们需要优化设计以达到更好的缓冲效果快速 snubber 设计，为了达到 Cs 〉 Cp ，一个比较好的选择是 Cs 选择两倍大小的 Cp ，也就是两倍大小的开关管寄生电容及估算出来的 LAYOUT 布板电容，对于 Rs ，我们选择的标准是 Rs=Eo/Io ，这表示通过电流流向 Rs 的所产生的电压不能比输出电压还大。
消耗在 Rs 上的电压大小我们可以通过储存在Cs 上的能量来估计。
下式表示了储存在电容上的能量。
当电容 Cs 充放电的过程中，能量在电阻 Rs 上消耗，而这个过程中在一个给定的开关频率下平均的功率损耗如下所得：因为振铃的发生，实际的功耗比上式要稍微大一些。
如下将用实例来演示一遍以上的简化设计步骤，现在用 IRF740 ，额定工作电流时 Io=5A ， Eo=160V ， IRF740 的 Coss=170pF ，布板寄生电容大概40pF ，两倍 Cp 值大概 420pF 左右，我们选择一个 500V 的 mike snubber 电容，标准的容值有 390 和 470pF ，我们选择比价接近的 390pF ，Rs=Eo/Io=32W ，开关频率 fs 设为 100kHz 的话， Pdiss 大概为 1W 左右，选择一个寄生电感非常小的 2 W 的碳膜电阻作为 Rs 。
如果这种简化而实际有效的设计方法还不能有效减小峰值电压，那么我们可以增加 Cs ，或则使用如下的优化设计方法。
优化的 RC 滤波器设计在一些情况下必须降低峰值电压及功率损耗很严重，我们可以借鉴以下的优化snubber 设计方法，以下是 W.McMurray 博士在一篇文章提出的经典的Rcsnubber 优化设计方法，如下讨论其精粹的设计步骤。
rc缓冲电路和rcd缓冲电路工作原理
rc缓冲电路和rcd缓冲电路工作原理RC缓冲电路和RCD缓冲电路是电子电路中常见的两种缓冲电路。
它们的作用是将不稳定或不理想的电信号转换为稳定的、能够满足后续电路需求的信号。
本文将从RC缓冲电路和RCD缓冲电路的基本原理、应用场景和设计注意事项等方面进行详细探讨。
一、RC缓冲电路的工作原理RC缓冲电路是由一个电阻（R）和一个电容（C）组成的。
当输入信号经过电阻和电容连续地输入电路时，就会产生一个对输入信号进行平滑的作用。
电容器的作用是在电阻充电时存储电能，当电阻上的电压开始下降时，电容器释放存储的电能，以保持输出信号的平稳。
在RC缓冲电路中，R和C的大小决定了输出信号的时间常数（τ=RC）。
时间常数可以理解为输出信号的响应速度，τ越大，输出信号越平滑，响应速度越慢。
因此，通过调整R和C的值，可以控制输出信号的平滑程度和响应速度，以满足特定应用需求。
二、RCD缓冲电路的工作原理RCD缓冲电路是比RC缓冲电路更复杂的一种缓冲电路。
它由一个电阻（R）、一个电容（C）和一个二极管（D）组成。
RCD缓冲电路的主要作用是滤除输入信号中的噪声和高频成分，以使输出信号更加稳定和可靠。
在RCD缓冲电路中，电容器作为一个储能元件，用于存储电能，并使输出信号平滑。
而二极管的作用是将正半周的输入信号直接带过，阻止负半周信号的通过。
这样可以去除输入信号中的噪声和低频成分，从而保证输出信号的纯净性和稳定性。
三、RC缓冲电路和RCD缓冲电路的应用场景1. 音频放大器在音频放大器电路中，RC缓冲电路和RCD缓冲电路常用于提高音频信号的质量和增强音频放大的效果。
它们可以平衡频率响应，提高音频信号的纯净度，同时保护功率放大器免受负载变化的影响。
2. 摄像机和手机摄像头在摄像机和手机摄像头等光电转换电路中，RC缓冲电路和RCD缓冲电路用于处理传感器输出的信号。
它们可以减少输入信号的噪声和干扰，同时提供稳定和可靠的输出信号，以实现高质量的图像捕捉和视频录制。
RC缓冲电路snubber设计基本知识
RC缓冲电路snubber设计原理RC 缓冲snubber 设计Snubber 用在开关之间，图4 显示了RC snubber 的结构图，用RC 电路可以降低管子的峰值电压及关断损耗和降低电流振铃现象。
我们可以轻松选择一个snubber Rs ，Cs 网络，但是我们需要优化设计以达到更好的缓冲效果快速snubber 设计，为了达到Cs 〉Cp ，一个比较好的选择是Cs 选择两倍大小的Cp ，也就是两倍大小的开关管寄生电容及估算出来的LAYOUT 布板电容，对于Rs ，我们选择的标准是Rs=Eo/Io ，这表示通过电流流向Rs 的所产生的电压不能比输出电压还大。
消耗在Rs 上的电压大小我们可以通过储存在Cs 上的能量来估计。
下式表示了储存在电容上的能量。
当电容Cs 充放电的过程中，能量在电阻Rs 上消耗，而这个过程中在一个给定的开关频率下平均的功率损耗如下所得：因为振铃的发生，实际的功耗比上式要稍微大一些。
如下将用实例来演示一遍以上的简化设计步骤，现在用IRF740 ，额定工作电流时Io=5A ，Eo=160V ，IRF740 的Coss=170pF ，布板寄生电容大概40pF ，两倍Cp 值大概420pF 左右，我们选择一个500V 的mike snubber 电容，标准的容值有390 和470pF ，我们选择比价接近的390pF ，Rs=Eo/Io=32W ，开关频率fs 设为100kHz 的话，Pdiss 大概为1W 左右，选择一个寄生电感非常小的2 W 的碳膜电阻作为Rs 。
如果这种简化而实际有效的设计方法还不能有效减小峰值电压，那么我们可以增加Cs ，或则使用如下的优化设计方法。
优化的RC 滤波器设计在一些情况下必须降低峰值电压及功率损耗很严重，我们可以借鉴以下的优化snubber 设计方法，以下是W.McMurray 博士在一篇文章提出的经典的Rcsnubber 优化设计方法，如下讨论其精粹的设计步骤。
rcd原理
RCD原理
RCD（Residual Current Device）是一种电气保护装置，也被称为剩余电流动作装置。
它的原理基于监测电流的不平衡，用于检测电路中是否存在漏电现象，以保护人身安全和防止火灾。
RCD基于以下原理工作：
1. 基本原理：RCD通过比较进入和离开电路的电流来监测电路的平衡情况。
当电路中的进入电流和离开电流不平衡时，RCD会触发动作。
2. 差动变压器：RCD内部通常包含差动变压器，它由一个共用的磁心和两个线圈组成。
一个线圈连接进入电路，另一个线圈连接离开电路。
两个线圈的磁场产生的磁通量应该相互抵消，只有当电路中存在漏电时才会产生不平衡。
3. 电流差动：进入和离开电路的电流通过差动变压器的线圈时，它们产生的磁场会产生电势差，从而在差动变压器的第三个线圈上感应出一个电流。
如果进入和离开电路的电流相等，差动变压器中的电流为零，RCD保持正常工作。
如果电流不平衡，例如由于漏电引起，差动变压器中的电流将不为零，这将触发RCD的动作。
4. 动作触发：一旦RCD检测到电流不平衡，它会迅速切断电路的供电。
这种切断是通过内部触发器或电磁继电器完成的，该触发器或继电器受到差动变压器中感应出的电流的影响。
总之，RCD的工作原理是通过比较进入和离开电路的电流，利用差动变压器感应出的不平衡电流来检测漏电现象，并在检测到漏电时迅速切断电路供电，以提供电气安全保护。
半桥逆变snubbber电路讲解
半桥逆变SNUBBER电路描述：半桥逆变正负桥臂开关管关断时是硬关断，当负载电流很大时，开关管关断时di/dt很大，由于线路存在分布电感，所以会引起很大的电压尖峰，如果不加缓冲电路抑制电压尖峰的产生，则开关管的电压规格必须比正常值高出许多，开关损耗也较大，当UPS功率很大时（额定电流很大），开关管的选取将变得异常困难；同时，过高的di/dt将产生严重的EMI。
给半桥逆变的开关管增加关断缓冲电路可以降低di/dt、减小关断损耗，并能降低相应频段的EMI。
一、常用SNUBBER电路的种类1、RC SNUBBER（如图1）图12、RCD SNUBBER（如图2）图23、变形的RCD SNUBBER电路（CLAMPING电路，如图3）图3二、SNUBBER电路的工作过程（以RCD SNUBBER电路为例进行分析，只分析正半周的情况）1、Q1开通后进入稳态，流过Q1的负载电流为I，此时U CS1=0，U CS2=2*V BUS（如图4，红色箭头表示电流流向）。
图42、当Q1的栅极上加入关断信号，电流I通过Q1的C、E间的寄生电容流过，U CE1升高，随之D S1开通，一部分电流转移到C S1成为C S1的充电电流，Q1上电流减小，C S2经R S2、R LOAD进行放电（如图5）。
图53、Q1完全关断（恢复阻断能力）后，U CE1大于正负BUS之和，D2开始正偏置，在D2的正偏置电压没有达到其开通阈值电压之前不能及时导通，C S1继续过充电，C S2继续放电（如图6）。
图64、C S1仍然过充电，D2开始续流，负载电流I由正桥臂向负桥臂换流，C S2放电（如图7）。
图75、D2完全续流，C S1放电，C S1上过充的能量一部分消耗在R S1上，另一部分反馈到＋BUS（如图8）。
图86、C S1放电完毕，U CE1=2*V BUS，U CS2＝0，D2进入稳态续流（如图9）。
图97、Q1再次开通，Q1与D2之间进行换流，Q1的电流增大，D2的电流反相进入反相恢复过程，同时C S1、R S1、Q1构成C S1的放电回路，Q1、D S2、C S2构成C S2的充电回路(图10)。
rc缓冲电路和rcd缓冲电路工作原理
rc缓冲电路和rcd缓冲电路工作原理
RC缓冲电路和RCd缓冲电路是电子工程中常用的两种缓冲电路，它们在电路中起到重要的作用。
首先，我们来探讨RC缓冲电路的工作原理。
RC缓冲电路由电阻（R）和电容（C）组成，通常被用于吸收和阻尼电路中的瞬态能量，以减少电路中的电压或电流冲击。
其工作原理基于RC电路的充放电特性。
当输入信号发生变化时，电容通过电阻进行充电或放电，从而减小了信号的幅度。
这个过程可以减小信号中的高频分量，使信号变得较为平滑。
在某些情况下，RC缓冲电路也用于改变信号的相位。
接下来，我们来看看RCd缓冲电路的工作原理。
RCd缓冲电路是在RC电路的基础上增加了二极管（d）。
二极管的加入使得电路在特定情况下能够更好地吸收和阻尼瞬态能量。
当输入信号的电压超过二极管的阈值电压时，二极管会导通，此时电容可以通过二极管进行充电或放电。
由于二极管的单向导电性，RCd缓冲电路在处理负向信号时具有更好的效果。
同时，二极管可以提供一定的反向隔离，进一步减小了信号的幅度。
这两种缓冲电路在电子设备和系统中有着广泛的应用，如音频处理、电源供应、传感器信号调理等。
通过合理地选择电阻、电容和二极管的参数，可以满足不同的应用需求。
同时，也需要注意RC和RCd缓冲电路可能带来的相位滞后和频率选择性等问题。
总的来说，RC和RCd缓冲电路通过电阻、电容和二极管的协同工作，
有效地吸收和阻尼了电路中的瞬态能量，提高了电子设备和系统的稳定性和可靠性。
缓冲器工作原理
缓冲器工作原理
缓冲器是一种常见的电子元件，它在电子设备中起着非常重要的作用。
它可以
在不同部件之间起到缓冲作用，使得信号传输更加稳定，同时还可以提高系统的工作效率。
那么，缓冲器是如何工作的呢？接下来，我们将深入探讨缓冲器的工作原理。
首先，我们来了解一下缓冲器的结构。
缓冲器通常由输入端、输出端和电源端
三部分组成。
在缓冲器内部，有一个放大器，它可以放大输入信号，并通过控制电路将输出信号进行调整，以确保输出信号稳定。
另外，缓冲器还包括一些电容和电阻等元件，它们可以帮助缓冲器更好地工作。
接下来，我们来了解一下缓冲器的工作原理。
当输入信号到达缓冲器时，放大
器会对信号进行放大，并且通过控制电路进行调整，使得输出信号与输入信号相匹配。
在这个过程中，电容和电阻等元件起到了很重要的作用，它们可以帮助缓冲器对信号进行处理，使得输出信号更加稳定。
这样，缓冲器就可以起到缓冲作用，保护后续电路不受到输入信号的影响。
此外，缓冲器还可以提高系统的工作效率。
在信号传输过程中，由于电阻等元
件的作用，缓冲器可以有效地减少信号的衰减，使得信号能够更快地传输到下一个部件，从而提高系统的响应速度。
这对于一些对信号传输速度要求较高的系统来说，尤为重要。
总的来说，缓冲器是一种非常重要的电子元件，它可以在电子设备中起到缓冲
作用，保护后续电路不受到输入信号的影响，并且可以提高系统的工作效率。
通过深入了解缓冲器的结构和工作原理，我们可以更好地应用它，使得电子设备的性能得到更好的发挥。
希望本文对大家有所帮助，谢谢阅读！。
rcd工作原理
rcd工作原理RCD（Residual Current Device）是一种用于电气安全保护的装置，主要用于检测和防止电流泄漏引起的触电事故。
它是一种重要的安全设备，广泛应用于住宅、商业建筑和工业场所等电气系统中。
本文将从RCD的工作原理、作用和应用等方面进行详细介绍。
一、RCD的工作原理RCD的工作原理基于电流平衡原理，它通过检测电流的差异来判断是否存在漏电情况。
当电路正常工作时，进入电路的电流等于离开电路的电流，两者平衡。
而当发生漏电时，部分电流会通过漏电路径流失，导致进入电路的电流与离开电路的电流不再平衡，这时RCD就会触发动作，切断电路，以防止触电事故的发生。
RCD内部主要包括一个差动电流变压器和一个触发器。
差动电流变压器是RCD的核心部件，它能够检测电流的差异。
当电路中的电流超过设定的安全值时，差动电流变压器会产生一个差动电流信号，传递给触发器。
触发器接收到信号后，会立即切断电路，保护人身安全。
二、RCD的作用RCD的主要作用是保护人们免受电流泄漏引起的触电危险。
在正常情况下，电气设备和线路应该是绝缘的，不会导电。
但由于各种原因，如设备老化、线路短路等，电流会发生泄漏，形成漏电流。
漏电流虽然很小，但足以引起触电危险，尤其是在潮湿环境或人体接地的情况下。
RCD能够及时检测到漏电情况，并迅速切断电路，有效地保护人身安全。
它可以在发生漏电时的几十毫秒内触发动作，远远快于常规保护装置的动作时间。
这种快速的动作速度能够大大减少触电时间和电流对人体的伤害，最大程度地降低触电事故的发生率。
三、RCD的应用RCD的应用范围非常广泛，几乎涵盖了所有需要电气安全保护的场所。
在住宅建筑中，RCD通常安装在电源总开关上，用于保护整个住宅电路。
在商业建筑和工业场所中，RCD通常安装在重要电路或设备的电源线路上，用于局部保护。
RCD还可以应用于特殊场合，如游泳池、浴室、厨房等潮湿环境。
由于这些场所对电气安全要求更高，RCD能够及时检测到漏电情况，避免触电事故的发生。
RCD Snubber简单原理图
近年来Snubber电路有了较大的发展，但目前其性能并未得到合理优化，其应用也不尽如人意。
这主要是由于现场应用人员并未十分重视RCD Snubber的基本类型、相关特性及使用场合的限制，也不重视RCD Snubber电路的理论分析，只是凭经验和实际工程调试，这在一定程度上降低了工程设计的工作效率。
基于上述原因，本文较深入地讨论了两种常用模式的RCD Snubber电路：抑制电压上升率模式与电压钳位模式，详细分析了其各自的工作原理，给出了相应的计算公式，最后通过实验提出了电路的优化设计方法。
RCD Snubber电路的基本类型及其工作原理RCD Snubber是一种能耗式电压关断型缓冲器，分为抑制电压上升率模式和电压钳位模式两种类型，习惯上前者称为RCD Snubber电路，而后者则称为RCD Clamp电路。
为了分析方便，以下的分析或举例均针对反激电路拓扑，开关器件为功率MOSFET。
图1 常用的RCD Snubber电路抑制电压上升率模式对于功率MOSFET来讲，其电流下降的速度较GTR或IGBT快得多，其关断损耗的数值要比GTR或IGBT小，但是这个损耗对整个小功率的电源系统也是不容忽视的。
因此提出了抑制电压上升率的RCD Snubber。
<!--######-->如图1所示，在开关管关断瞬间，反激变压器的漏感电流需要按原初始方向继续流动，该电流将分成两路：一路在逐渐关断的开关管继续流动；另一路通过Snubber电路的二极管Ds 向电容Cs充电。
由于Cs上的电压不能突变，因而降低了开关管关断电压上升的速率，并把开关管的关断功率损耗转移到了Snubber电路。
如果Cs足够大，开关管电压的上升及其电流的下降所形成的交叉区域将会进一步降低，可以进一步降低开关管的关断损耗。
但是Cs的取值也不能过大，因为在每一个关断期间的起始点(也就是开通期间的结束点)，Cs必须放尽电荷以对电压上升率进行有效的抑制；而在关断期间的结束点，Cs虽然能降低开关管电压的上升时间，但其端电压最终会达到()(为忽略漏感时的电压尖峰，为次级对初级的反射电压)。
RC缓冲电路snuer设计原理
RC缓冲电路snubber设计原理RC 缓冲snubber 设计Snubber 用在开关之间，图4 显示了RC snubber 的结构图，用RC 电路可以降低管子的峰值电压及关断损耗和降低电流振铃现象。
我们可以轻松选择一个snubber Rs ，Cs 网络，但是我们需要优化设计以达到更好的缓冲效果快速snubber 设计，为了达到Cs 〉Cp ，一个比较好的选择是Cs 选择两倍大小的Cp ，也就是两倍大小的开关管寄生电容及估算出来的LAYOUT 布板电容，对于Rs ，我们选择的标准是Rs=Eo/Io ，这表示通过电流流向Rs 的所产生的电压不能比输出电压还大。
消耗在Rs 上的电压大小我们可以通过储存在Cs 上的能量来估计。
下式表示了储存在电容上的能量。
当电容Cs 充放电的过程中，能量在电阻Rs 上消耗，而这个过程中在一个给定的开关频率下平均的功率损耗如下所得：因为振铃的发生，实际的功耗比上式要稍微大一些。
如下将用实例来演示一遍以上的简化设计步骤，现在用IRF740 ，额定工作电流时Io=5A ，Eo=160V ，IRF740 的Coss=170pF ，布板寄生电容大概40pF ，两倍Cp 值大概420pF 左右，我们选择一个500V 的mike snubber 电容，标准的容值有390 和470pF ，我们选择比价接近的390pF ，Rs=Eo/Io=32W ，开关频率fs 设为100kHz 的话，Pdiss 大概为1W 左右，选择一个寄生电感非常小的 2 W 的碳膜电阻作为Rs 。
如果这种简化而实际有效的设计方法还不能有效减小峰值电压，那么我们可以增加Cs ，或则使用如下的优化设计方法。
优化的RC 滤波器设计在一些情况下必须降低峰值电压及功率损耗很严重，我们可以借鉴以下的优化snubber 设计方法，以下是W.McMurray 博士在一篇文章提出的经典的Rcsnubber 优化设计方法，如下讨论其精粹的设计步骤。
SNUBBER电路应用分析(早期学习经历,与大家一起温故,知新)
SNUBBER电路应用分析(早期学习经历,与大家一起温故,知新)SNUBBER电路应用分析（早期学习经历，与大家一起温故，知新）阅读： 3335 回复：22 楼层直达：查看2019/04/06 00:10:011帖成隆旅长Snubber电路原理分析优点:1.钳位开关管晶体管漏极的峰值电压.2.改善负载不合理的弊端.3.改善EMI.·电路工作原理· Snubber电路主要作用是滤除尖峰电压和消耗能量.当晶体管关断时电感(变压器的初级线圈)上的电流逐渐增到了最大,此时线圈给晶体管提供了一个很高的电压即: Vin+V漏. 从而使晶体管上电压突然升高(理论上此时的Vds=2Vin+V漏),Snubber电路将开关时形成的脉冲电压通过二极管给阻容电路给消耗能量, 达到滤除尖峰电压的目的.例如：·以下的分析是在输入电压为264Vac,负载为满载时条件下进行的.·没有Snubber电路时Q1的波形图·加上Snubber电路时Q1的波形图分享到：复制地址收藏该贴回复1帖2019/04/06 00:10:512帖成隆旅长一.更换电阻进行比较:· 1.此为更换110K电阻的Q1波形图回复2帖2019/04/06 00:11:413帖成隆旅长2.此为更换82K电阻的Q1波形图回复3帖2019/04/06 00:12:114帖成隆旅长· 3.此为更换51K电阻的Q1波形图回复4帖2019/04/06 00:12:375帖成隆旅长总结：1. 由于电阻越小,Snubber回路中消耗的能量更多,导致效率变小.2. 对Vds的影响:三者Vds相差不大.所以电阻对Vds不大影响. R(Ω)efficiencyVds(v)51k55.4%55982k68.5%551110k68.8%550回复5帖2019/04/06 00:14:066帖成隆旅长二.更换电容进行比较:1.此为更换0.01μF电容的Q1波形图回复6帖2019/04/06 00:15:047帖成隆旅长· 2.此为更换1000PF电容的Q1波形图回复7帖2019/04/06 00:15:338帖成隆旅长3.此为更换220PF电容的Q1波形图回复8帖 2019/04/06 00:16:089帖成隆旅长总结：.由此可见,电容对效率影响不大.2.对Vds的影响: Vds随着电容的增大而增大.CefficiencyVds(v)220PF68.1%54468.5%5500.01μF68.3%556回复9帖2019/04/06 00:16:4110帖成隆旅长三.更换二极管进行比较:· 1.此为更换超快速二极管的Q1波形图回复10帖2019/04/06 00:17:0111帖成隆旅长· 2.此为更换快速二极管的Q1波形图回复11帖2019/04/06 00:17:2912帖成隆旅长3.此为更换慢速二极管的Q1波形图回复12帖2019/04/06 00:17:5913帖成隆旅长总结：1.由此可见, 二极管的反应速度对效率影响不大.2.对Vds的影响: Vds随着二极管的反应速度的增大而增大.efficiencyVds(v)超快速68.7%613快速67.8%581慢速68.5%550回复13帖十2019/04/06 00:18:2314帖成隆旅长·终述:· Snubber电路主要作用是滤除尖峰电压和消耗能量.电阻.电容..二极管是其重要组成部份,更换每一个组件都会给电路带来影响.所以,作为一个设计工程师,必须对Snubber电路的参数和电气特性全面了解.以上是我个人分析结果,还请多多指教.。
缓冲电路的作用与基本类型1缓冲电路的作用与基本类型电力电子
缓冲电路的作用与基本类型1、缓冲电路的作用与基本类型电力电子器件的缓冲电路(snubber circuit)又称吸收电路，它是电力电子器件的一种重要的保护电路，不仅用于半控型器件的保护，而且在全控型器件（如GTR、GTO、功率MOSFET和IGBT等）的应用技术中起着重要的作用。
晶闸管开通时，为了防止过大的电流上升率而烧坏器件，往往在主电路中串入一个扼流电感，以限制过大的di/dt，串联电感及其配件组成了开通缓冲电路，或称串联缓冲电路。
晶闸管关断时，电源|稳压器电压突加在管子上，为了抑制瞬时过电压和过大的电压上升率，以防止晶闸管内部流过过大的结电容电流而误触发，需要在晶闸管的两端并联一个RC网络，构成关断缓冲电路，或称并联缓冲电路。
GTR、GTO等全控型自关断器件在实际使用中都必须配用开通和关断缓冲电路；但其作用与晶闸管的缓冲电路有所不同，电路结构也有差别。
主要原因是全控型器件的工作频率要比晶闸管高得多，因此开通与关断损耗是影响这种开关器件正常运行的重要因素之一。
例如，GTR在动态开关过程中易产生二次击穿的现象，这种现象又与开关损耗直接相关。
所以减少全控器件的开关损耗至关重要，缓冲电路的主要作用正是如此，也就是说GTR和功率MOSFET用缓冲电路抑制di/dt和du/dt，主要是为了改变器件的开关轨迹，使开关损耗减少，进而使器件可靠地运行。
图1(a)是没有缓冲电路时GTR开关过程中集电极电压uCE和集电极电流i C的波形，由图可见开通和关断过程中都存在uCE和iC同时达到最大值的时刻；因此出现了瞬时的最大开关损耗功率Pon和Poff，从而危及器件的安全。
所以，应采用开通和关断缓冲电路，抑制开通时的di/dt，降低关断时的du/dt，使uCE 和iC的最大值不会同时出现。
图1(b)是GTR开关过程中的uCE和iC的轨迹，其中轨迹1和2是没有缓冲电路的情况，开通时uCE由UCC（电源电压）经矩形轨迹降到0，相应地i C由0升到ICM；关断时iC由ICM经矩形轨迹降到0，相应地uCE由0升高到UCC。
rc缓冲电路和rcd缓冲电路工作原理 -回复
rc缓冲电路和rcd缓冲电路工作原理-回复RC缓冲电路和RCD缓冲电路是常见的电子电路，用于对信号进行放大和处理。
它们的工作原理有所不同，在本文中，我将一步一步地解释它们的工作原理，并讨论它们的应用和优缺点。
首先，我们先来了解一下RC缓冲电路的工作原理。
RC缓冲电路是一种基于电容和电阻的简单电路，常常用于信号放大和滤波。
它由一个电容和一个电阻组成，其中电容用于储存电荷，而电阻用于控制电流的流动。
当输入信号进入RC缓冲电路时，它会被电容储存起来，并通过电阻进行放大。
因此，RC缓冲电路可以将输入信号放大，并且对信号进行平滑和滤波。
接下来，让我们来看一下RCD缓冲电路的工作原理。
RCD缓冲电路是一种基于电容、电阻和二极管的电路，它也用于信号放大和处理。
与RC缓冲电路不同的是，RCD缓冲电路中加入了一个二极管。
这个二极管的作用是控制电流的流向，从而实现对信号的放大和处理。
当输入信号进入RCD 缓冲电路时，它会通过电容和电阻被放大，然后再由二极管控制电流的流向。
这样，RCD缓冲电路可以将输入信号进行放大，并且对信号进行反向或正向的处理。
RC缓冲电路和RCD缓冲电路在实际应用中有着各自的优点和缺点。
首先，RC缓冲电路的优点是结构简单、成本低廉，并且对信号的放大和滤波效果较好。
它常常用于音频放大和信号处理的应用中。
然而，它的缺点是对于低频信号的放大效果不是很好，并且可能会导致相位延迟和信号失真。
相比之下，RCD缓冲电路对于低频信号的放大效果较好，并且具有更好的频率响应和相位特性。
它适用于大多数信号处理应用，例如音频放大和高频信号滤波。
然而，RCD缓冲电路相对复杂，成本较高，并且在高频信号处理时可能会出现非线性失真。
总之，RC缓冲电路和RCD缓冲电路是常见的电子电路，用于对信号进行放大和处理。
它们的工作原理分别基于电容、电阻和二极管的特性，并通过对电流和电荷的控制来实现对信号的放大和处理。
尽管它们在应用和性能方面存在一些差异，但它们都是有用的工具，可以被广泛应用于电子设备和通信系统中。
RC缓冲和散热总结
- --RC缓冲和散热总结1.IGBT缓冲电路的分类和作用缓冲电路又称吸收电路,在电力半导体器件的应用技术中起着重要的作用。
因为电力半导体器件的可靠性与它在电路中承受的各种应力(电的、热的)有关,所承受的应力越低工作可靠性越高。
电力半导体器件开通时流过很大的电流,阻断时承受很高的电压;尤其在开关转换瞬间,电路中各种储能元件的能量释放会导致器件经受很大的冲击,可能超过器件的安全工作区而导致损坏。
缓冲电路的主要作用是用来控制IGBT等功率器件的关断浪涌电压和续流二极管恢复浪涌电压,减少器件的开关损耗,充分利用工IGBT的功率极限。
缓冲电路将开关损耗从器件本身转移至缓冲器上,目的是使功率器件损耗减少,保证安全工作,但总的开关损耗并未减少。
缓冲电路可分为关断缓冲电路和开通缓冲电路。
关断缓冲电路又称为dv dt,减小器/dv dt抑制电路,用于吸收器件的关断过电压和换向过电压,抑制/件关断损耗。
开通缓冲电路又称为/di dt抑制电路,用于抑制器件开通时的电流过冲和/di dt,减小器件的开通损耗。
可将关断缓冲电路和开通缓冲电路结合在一起,称为复合缓冲电路。
在有缓冲电路的情况下，关断时/dv dt将被抑制，减小关断电压并且在IGBT关断时,负载电流向Cs分流,减轻了加在IGBT上的负担。
2.IGBT关断缓冲电路的常用拓扑结构设计IGBT缓冲电路应考虑的主要因素有:功率电路的布局结构、功率等级、工作频率和成本。
图2-1给出了目前应用较为广泛的四种关断缓冲电路拓扑。
DA B图2-1：常用四种关断缓冲电路缓冲电路A 由一个无感电容并在IGBT 模块的CE 极之间,这种缓冲电路适用于小功率等级,对抑制瞬变电压非常有效且电路简单,成本低，缺点是随着功率级别的增大,A 型缓冲电路可能会与直流母线寄生电感产生减幅振荡，安装时必须靠近IGBT 。
缓冲电路B 使用快恢复二极管解决了A 型缓冲电路可能会与直流母线寄生电感产生减幅振荡这个问题,该二极管可箝位瞬变电压,从而抑制振荡的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文较深入地讨论了两种常用模式的RCD Snubber电路：抑制电压上升率模式与电压钳位模式，详细分析了其各自的工作原理，给出了相应的计算公式，最后通过实验提出了电路的优化设计方法。
RCD Snubber电路的基本类型及其工作原理
RCD Snubber是一种能耗式电压关断型缓冲器，分为抑制电压上升率模式和电压钳位模式两种类型，习惯上前者称为RCD Snubber电路，而后者则称为RCD Clamp电路。
为了分析方便，以下的分析或举例均针对反激电路拓扑，开关器件为功率MOSFET。
图1 常用的RCD Snubber电路
抑制电压上升率模式
对于功率MOSFET来讲，其电流下降的速度较GTR或IGBT快得多，其关断损耗的数值要比GTR或IGBT小，但是这个损耗对整个小功率的电源系统也是不容忽视的。
因此提出了抑制电压上升率的RCD Snubber。
如图1所示，在开关管关断瞬间，反激变压器的漏感电流需要按原初始方向继续流动，该电流将分成两路：一路在逐渐关断的开关管继续流动;另一路通过Snubber电路的二极管Ds向电容Cs充电。
由于Cs上的电压不能突变，因而降低了开关管关断电压上升的速率，并把开关管的关断功率损耗转移到了Snubber电路。
如果Cs足够大，开关管电压的上升及其电流的下降所形成的交叉区域将会进一步降低，可以进一步降低开关管的关断损耗。
但是Cs的取值也不能过大，因为在每一个关断期间的起始点(也就是开通期间的结束点)，Cs必须放尽电荷以对电压上升率进行有效的抑制;而在关断期间的结束点，Cs虽然能降低开关管电压的上升时间，但其端电压最终会达到()(为忽略漏感时的电压尖峰，为次级对初级的反射电压)。
关管导通的瞬间，Cs将通过电阻Rs与M所形成的回路来放电。
Snubber的放电电流将流过开关管，会产生电流突波，并且如果某个时刻占空比变窄，电容将不能放尽电荷而不能达到降低关断损耗的目的。
可见，Snubber电路仅在开关过渡瞬间工作，降低了开关管的损耗，提高了电路的可靠性，电压上升率的减慢也降低了高频电磁干扰。
电压钳位模式
RCD Clamp不同于Snubber模式，其目的是限制开关管关断瞬间其两端的最大尖峰电压，而开关管本身的损耗基本不变。
在工作原理上电压钳位模式RC的放电时间常数比抑制电压上升率模式更长。
以图2为例分析电路的工作过程，并且使用工作于反激式变换器的变压器模型。
反激式变压器主要由理想变压器、激磁电感与漏感组成。
图2反激式变换器的Clamp电路
会发生高频谐振而使开关管DS两端电压升高，但是由于漏感产生的VSPIKE的能量能够及时转移到CC中，而使CC的端电压从次级反射电压VOR上升到最大值(VOR+VSPIKE);当开关管导通时，CC通过电阻RC放电，这样在下个周期开关管关断前，能够使得CC的端电压从(VOR+VSPIKE)恢复到VOR。
这样，只要能够合理设置时间常数，就能保证在一个周期内将漏感转移到CC中的能量释放完毕。
CC端电压在理想情况下基本上是恒定的，仅在充、放电时存在一个变化量VSPIKE。
而漏感的电流始终和初级电流串联的，所以漏感电流的下降过程就是次级电流的上升过程。
而漏感电流的下降过程是由RCD Clamp电路CC上的压降和反射电压VOR的差值决定的，差值越大电流下降就越快，能量传输也越快，因而效率会明显提高。
所以，此时开关管DS的电压为(+VOR+VSPIKE)。
这样漏感两端的电压将为VSPIKE(一般可取10V"20V)，如图3所示。
由法拉第定律可知因漏感引起的初、次级能量传输的延迟时间为：(8)其中，IP为在开关管关断时电感的峰值电流。
图3 关断瞬间开关管DS电压与其电流波形
如果电路参数选择适当，RCD Clamp电路两端的电压尖峰将通过CC来吸收，并且需要达到能量平衡，因漏感而产生的能量将完全消耗在RC上。
实验结果分析
实验中采用一个输出功率为3.5W的反激式开关电源样机，其主要参数如下：
PO=3.5W;VIN=220VAC;fs=43kHz;IP=0.1A;LP=6.63mH ;=871.3mH;NP=75;NS=12;次级对初级的反射电压，取VOR=80V。
另取VSPIKE=20V;开关管选用SMP4N100，其tr=18ns。
Snubber电路参数选择及相关波形图
经计算得出：
CS=2.143pF,RS=4.2k健?由于几pF的电容不容易得到，故可以用10个22pF的瓷介电容串联来等效代用。
有RCD Snubber电容时，开关管两端的电压VDS波形见图4;无Snubber电容的VDS波形见图5。
图4 有Clamp无Snubber的波形
图5 Clamp+Snubber(2.2pF+4.2k)的波形
由图5可以看出，加上合适的Snubber电路后，VDS的上升率有所减缓，因而可以转移开关管的关断损耗至Snubber 电路的RS。
值得注意的是，由于实验电源的功率很小，因而Snubber电路的电容数值很小以至作用不大。
但如果用在大功率电路中，电容的数值会较大，因而效果将更为明显。
RCD Clamp电路参数选择及相关波形图
经计算得出：CC=815.87pF;RC=300.19k?实际中选取CC=1nF，Rc分别选取270k郊?00k剑 ⑶曳直鹪谟蠷CD Clamp及无RCD Clamp下对比两者的实际效果。
图6为不加Clamp电路时开关管电压波形VDS，其端电压已超过600V;图7为Clamp电路中选取RC=270k剑珻C=1nF，端电压为474V。
图6 无Clamp 时的波形
图7 Clamp：270k+1nF的波形
可见，采用Clamp电路并选取利用公式计算出的数值，可使开关管端电压VDS有效地钳位到合适的电压水平，为实际所用。
结语
通过适当选取RCD Snubber 的电路参数，可有效地改善开关管的开关轨迹，降低其关断电压的上升速率，可以转移开关管的损耗至Snubber电路的电阻上，提高开关管的工作可靠性，同时改善电路的高频电磁干扰，但Snubber电路基本上不会提高整机的工作效率。
反激式变换器在开关管关断时，存在很高的电压尖峰，通过适当选取RCD Clamp的电路参数，可以对开关管实现电压钳位，避免因过高的电压尖峰使开关管受损。
但是，因Clamp电路消耗了变压器漏感上的能量，从而在一定程度上影响了整机的工作效率。
