17.1 超外差收音机原理
采用了这种电路的收音机叫外差式收音机，混频和振荡的工 作，合称变频。外差作用产生出来的差频，习惯上我们采用 易于控制的一种频率，它比高频较低，但比音频高，这就是 常说的中间频率，简称中频。任何电台的频率，由于都变成 了中频，放大起来就能得到相同的放大量。调谐回路的输出， 进入混频级的是高频调制信号，即载波与其携带的音频信号。 经过混频，输出载波的波形变得很稀疏其频率降低了，但音 频信号的形状没有变。通常将这个过程(混濒和本振的作用) 叫做变频。变频仅仅是载波频率变低了，并且无论输入信号 频率如何变化最终都变为465KHz，而音频信号(包络线的 形状)没变。
上一页 下一页 返回
17.1 超外差收音机原理
它取本机振荡产生的等幅振荡信号频率f1和输入回路选择出 来的电台高频已调波信号频率f2的差频465KHz作为中频信 号输出，送往下一级。对变频电路，要求在变频过程中，原 有的低频成分不能有任何畸变，并且要有一定的变频增益； 躁声系数要非常小；工作要稳定；本机振荡频率要始终比输 入回路选择出的广播电台高频信号频率高465KHz。如图 17-2所示变频级是以晶体管 VT1 为中心，它兼有振荡、混 频两种作用。它的主要作用是把输入的不同频率的高频信号 变换成固定的465kHz 的中频信号。
上一页 下一页 返回
17.1 超外差收音机原理
3. 本振回路 由晶体管 VT1 、可变电容 CB 、振荡变压器（简称中振或
短振) T1 和电容 C2构成变压器反馈式振荡器。它能产生等 幅高频振荡信号，振荡频率总是比输入的电台信号高 465kHz。 4．混频回路 由调谐回路和本振电路组成天线所接收信号由L2 耦合到 VT1 的基极，本机振荡信号通过 C2 耦合到 VT1 的发射极。 两种频率的信号在 VT1 中混频，混频后由集电极输出各种 频率的信号。其中包含本机振荡频率和电台振荡频率的差额 等于465kHz 的中频信号。
S66E六管超外差式调幅收音机制作报告
专项技能训练报告S66E六管超外差式调幅收音机制作学院：机械和电子工程学院专业：电子信息工程姓名：学号： 09042128指导老师：东华理工大学2012年6 月20 日第一章超外差收音机原理1.1超外差收音机的工作原理超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。
这个固定的频率，是由差频作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。
调谐回路的输出，进入混频级的是高频调制信号，即载波和其携带的音频信号。
经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。
通常将这个过程(混频和本振的作用)叫做变频。
变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。
混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。
二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。
音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。
若要求超外差式收音机得到更高的灵敏度，在调谐回路和混频之间还可以加入高频放大级然后再去混频。
根据超外差收音机的原理，我们可以将附录所示的电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。
低压全硅管六管超外差收音机课程设计报告
低压全硅管六管超外差收音机课程设计报告学院: 信息工程学院＿专业：通信工程＿＿学号： 19＿＿＿＿姓名：＿＿＿指导教师：＿目录第一章设计概述 (2)设计内容 (2)设计的器材介绍 (2)设计目的 (2)设计概要： (3)第二章实验原理 (4)第三章焊接过程 (7)第四章收音机调试 (10)收音机的检测 (10)整机调试 (11)第五章心得体会 (13)参考文献 (14)第一章设计概述设计内容（1）学习识别简单的电子元件与电子线路；（2）学习并掌握收音机的工作原理；（3）按照原理图纸焊接元件，组装一台收音机，并掌握其调试方法。
设计的器材介绍（1）电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30W，烙铁头式铜制的。
（2）螺丝刀、镊子等必备工具。
（3）锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
（4）两节5号电池。
（5） S66E六管超外差收音机套件设计目的电子技术课程设计的主要目的就是培养我们的动手能力，同实验的意义是一样的，实验要求我们都日常的示波器能够熟练使用，能够自己动手做出一个像样的东西来。
而电子课程设计就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下：（1）熟悉手工焊锡的常用工具的使用及其维护与修理。
（2）基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
中夏S66E六管超外差式收音机实验报告
收音机组装实验报告题目：中夏S66E六管超外差式收音机实验报告一、实验目的：利用所给材料制作一台收音机，接受频率范围535千赫----1605千赫的中波段。
在散件的组装过程中除可进一步学习电子技术外还可以掌握电子安装工艺了解测量，焊接和调试技术，一举多得。
二、实验原理：3V低压全硅管六管超外差式收音机具有安装调试方便，工作稳定，声音宏亮，耗电省等优点，它有输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级及功放级等部分组成。
电路原理图如下:图1.图2：三、实验内容：1、元件说明：（1）中频变压器（以下简称中周）三只为一套，其接线图见印制版图。
T2为振荡线圈的中周为红色，T3为第一级中放用的中周为白色，T4为第二级中放用的中周为黑色。
这三只中周在出厂前均已调在规定的频率上，装好后只需微调或不调，请不要乱调。
中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地。
（2）T5为输入变压器，线圈骨架上有凸点标记的为初级，印制板上也有圆点作为标记，其接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。
（3）VT5，VT6为9013属于中功率三极管，请不要与VT1—VT4的高频小功率三极管相混淆，因为他们的外形和脚外的排练都是一样的。
VT1-VT3选用9018，VT4选用9014，请不要装错。
（4）电路原理图中所标出的元件参数为参考值，如与实际给出的元件参数有出入请自己灵活掌握。
如下图所示：2、安装工艺要求：再动手焊接前请先用万用表将各元件测量一下，做到心中有数，安装时请先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周，变压器），最后装怕热元件（如三极管）。
（1）电阻的安装：请将电阻的阻值（参照本说明书电阻值计算示意图）选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。
（2）瓷片电容和三极管的脚剪的长度要适中，不要剪得太短，也不要留的太长，他们不要超过中周的高度。

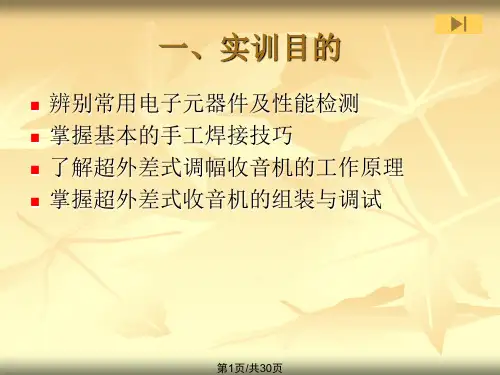

超外差式六管收音机的组装PPT课件
1KΩ＝1000Ω ；1MΩ＝1000KΩ＝1000000Ω
III. 电阻的标称功率：W（瓦特） 常用电阻的标称功率有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、 10W等。 IV. 电阻的标称及识别方法：
1F＝1000000μF；
1μF=1000nF=1000000pF
第18页/共30页
III. 电容标称值的识别： A. 电解电容（有极性）
正负极的判别：①、② 标称值的判别：从电容侧面可以读出电容的
容值和耐压值
B. 其他无极性电容（瓷片电容）
①
负
②
极
标
引
识
线
_
长
短
+
标称值的判别：
103
① 直接标称法。如果数字是0.001，那它代表的是0.001uF， 如果是10n，那么就是10nF，同样100p就是100pF。
注：本次综合实验中所用到的中频变压器（中周）不可互换，且厂家已经调整好， 不要调整。
第12页/共30页
IV. 检波电路（BG3、 C8、C9、R9 、W）
ui
BG3
ui
C5
R8
0.01u
200
T
W
u0
5K
u0
BG3在电路中的使用相当于一个二极管。
原理：当BG3输入到某一正半周峰值时， BG3
T
导通，C5、C11充电，当BG3的输入电压小于C5上的电压时，
② 不标单位的直接表示法：用1~3位数字表示，容量单位为 pF，如103=10×103 PF
③ 色码表示法 ：（类似电阻的色码）
六管超外差式收音机原理
六管超外差式收音机原理曾经的半导体收音机分立元件收音机结构朋友们好，今天我给大家讲一下六管超外差式收音机的原理。
虽然现在收音机已经慢慢淡出我们的生活视野，但其工作原理，制作方法不失为电子爱好者的最好教材，它涵盖了电子技术、无线电基本知识，熟练掌握超外差式收音机原理、元件识别、制作，对于我们进一步掌握其它电子设备非常有益。
首先我们看一下超外差式收音机的原理框图，它是由调谐输入回路→变频、中放、检波，前置低放，功放电路组成。
六管超外差式收音机框图我们再看一下它的电路原理图六管超外差式收音机电路原理图我们知道超外差式收音机的重要特征就是将输入信号和本机振荡信号混频后取其中频465KHZ, 因此它必须有本机振荡电路，也即混频环节。
中直放式收音机是没有这个电路的，这也是超外差式收音机的优势所在。
我们对电路逐一进行讲解。
一、输入回路：属于典型的LC串联谐振电路，CA是由有机薄膜双联可变电容器的一联和线圈组成，它的作用就是通过LC谐振电路的特选频性，选出高频信号，CT是垫整微调电容，与CA并联用来微调回路电容量，T1属于高频变压器，ab为初级、dc为次级，它们共同绕制在铁氧体磁棒上，铁氧体磁棒的作用是接收电磁波、线圈铁心，ab、dc线圈既是电路初级、次级的通路，同时起变换阻抗的作用，初级一般在60—120匝，次级一般在6—10匝左右。
作为信号接收、选择回路应该注意的是，可变电容必须动片接地，两个线圈的近端必须接地。
磁棒应选择中波磁棒，位置在端头附近。
二、变频部分：VT1，R1、R2、C2、T2、T3共同组成了核心电路--变频器，T2为本机振荡线圈，初级串联在集电极中，次级为LC选頻回路，T3为中周，R1为基级偏置电阻。
VT1与R2、C2、T2共同组成了本机振荡电路，它属于共基调发变压器反馈式振荡电路，通过集电极降压反馈给发射极，R2为振荡反馈电路的负载，C3为双联可变电容器的震荡连，本机振荡频率比输入信号高一个中频也就是465KHZ，T3为中周，谐振频率465KHZ，它是一个LC并联谐振电路，利用其谐振时的高阻特性达到选频的目的，T3的作用有三个选频、耦合、变换阻抗。
9018六管超外差是收音机组装实验
《9018六管超外差式收音机组装与调试》课程设计报告题目9018六管超外差式收音机组装与调试姓名程培龙专业班级09电子一班指导教师吴彬日期2011年12 月19日目录一、设计任务与要求 (3)二、元器件清单及简介 (4)三、设计原理分析 (6)四、设计中的问题及改进 (8)五、总结 (9)六、参考文献 (9)9018六管超外差式收音机电路的设计一、设计任务与要求超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。
收音机虽然小，可谓五脏俱全，它包含了无线电接收的各种功能电路。
收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。
近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。
本实训采用3V低压硅管六管超外差式收音机，它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535HZ~1605HZ 的中频段。
要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。
二、元器件清单及简介电烙铁、焊锡丝、螺丝刀、镊子、钳子等必备工具、万用表、9018-2型袖珍收音机实验套件、五号电池两节。
1.电阻1）电阻从原理上分为固定电阻器和可变电阻器；从材料上分为碳膜、金属、金属氧化膜；从制作上又分为线绕、陶瓷、水泥、薄膜、厚膜、玻璃釉等。
2）电阻阻值的标称一般使用色环方法表示。
其中又有4环和5环之分，4环电阻误差比5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。
2.电容按结构可分为：固定电容，可变电容，微调电容；按介质材料可分为：气体介质电容，液体。
六管超外差调幅收音机基本原理及原理图PPT课件
授课：XXX
10
八、六管超外差调幅中波收音机原理图
2021/3/9
授课：XXX
11
刚才的发言，如 有不当之处请多指
正。谢谢大家！
2021/3/9
12
a、电磁波的频率越高，越容易辐射出去；理论和实践证明，当天线的长度为无线
电信号波长的1/4时，天线的发射和接收转换效率最高。
b、电磁波的传播距离 ,频率和波长的关系
传播距离=波长乘频率 C =λf
c、电磁波的频率越高，波长越短；穿透能力越强，但跨越障碍物的 能力越弱；
d、电磁波的传播速度约等于光速。（30万Km/S)
六管超外差调幅中波收音机基 本原理及原理图识图技巧
2021/3/9
授课：XXX
1
思考：
1、收音机是一台具有什么功能的电子产品？ 你了解它的工作原理吗？
2、现实生活中你有没有使用或接触过类似的 电子产品？
3、你能够看懂简单的电路原理图吗？
2021/3/9
授课：XXX
2
一、什么是电磁波
电磁波的定义：
2021/3/9
授课：XXX
3
电磁波的性质
电磁波频率低时，主要借由有形的导电体才能递。原因是在低频的电振荡中，磁电 之间的相互变化比较缓慢，其能量几乎全部返回原电路而没有能量辐射出去；电磁波 频率高时即可以在自由空间内传递，也可以束缚在有形的导电体内传递。在自由空间 内传递的原因是在高频率的电振荡中，磁电互变甚快，能量不可能全部返回原振荡电 路，于是电能、磁能随着电场与磁场的周期变化以电磁波的形式向空间传播出去，不 需要介质也能向外传递能量，这就是一种辐射。
从科学的角度来说，电磁波是能量的一种，凡是高于绝对零度的 物体，都会释出电磁波。 正像人们一直生活在空气中而眼睛却看不 见空气一样，除光波外，人们也看不见无处不在的电磁波。电磁波就 是这样一位人类素未谋面的“朋友”。
S66E六管超外差式收音机原理及组装
S66E六管超外差式收音机原理及组装17.1 超外差收音机原理外差：输入信号和本机振荡信号产生差频的过程。
输入信号和本机振荡信号产生一个固定中频信号的过程叫超外差。
因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。
超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。
和直接放大式相比较，超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。
灵敏度是指收音机接收微弱信号的能力；选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收音机输出信号波形与输入信号波形相比失真的程度。
灵敏度、选择性、失真度都是收音机的主要性能指标。
将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。
这个固定的频率，是由差频的作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。
调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。
经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。
通常将这个过程(混濒和本振的作用)叫做变频。
变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。
六管超外差收音机原理
此次的电子实习的内容为练习焊接技术及装配一台收音机。
通过对这台正规的收音机的安装、焊接及调试，我了解了电子产品的主要装配过程，学习了整机的装配工艺，培养了动手动脑的能力。
我们组装的收音机为六管超外差式收音机，频率范围是525-1605千赫，输出功率为50mw（不失真）和150mw（最大）。
以下为超外差式收音机的原理及电原理图：超外差式收音机：是指输入信号和本机振荡信号产生一个固定中频信号的过程。
如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，就成了超外差式收音机。
图中部分功能如下：1. 输入回路从天线接收进来的高频信号首先进入输入调谐回路。
输入回路的任务是：(1)收集电磁波，使之变为高频电流；(2)选择信号。
在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机。
2. 本机振荡器电子学理论指出：当两个不同频率的正弦交流电通过非线性器件时（例如三极管或二极管），就会产生许多新的频率成份，其中之一就是这两个频率的差频。
为了达到变频的目的，收音机必须自身有一个产生等幅波的高频振荡器，这个振荡器就叫做本机振荡器，简称“本振”。
3. 中频放大级由于中频信号的频率固定不变而且比高频略低，所以它比高频信号更容易调谐和放大。
通常，中放级包括1~2级放大及2~3级调谐回路，可以说：超外差式收音机的灵敏度和选择性在很大程度上就取决于中放级性能的好坏。
4. 检波与AGC电路经过中放后，中频信号进入检波级，检波级也要完成两个任务：一是在尽可能减小失真的前提下把中频调幅信号还原成音频。
二是将检波后的直流分量送回到中放级，控制中放级的增益（即放大量），使该级不致发生削波失真。
电台信号强时，把中放级的电流调小，使这一级的增益降低；反之，电台信号弱时将中放级的电流适当调大，使它的增益增加。
9018六管超外差式收音机_报告
9018六管超外差式收音机_报告9018六管超外差式收音机安装与调试课程：电子工艺专业：电子信息工程1、实习目的与要求目的：通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。
要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。
2、实习材料1、9018型六管超外差收音机散装套件：1套/人（见元件明细表）；2、组装工具：1套/人；3、万用表等3、简述超外差收音机工作原理（文字和电路图说明，附完整的电路图）如图1所示,9018型袖珍式调频收音机由输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级和功放级等部分组成。
图1 工作方框图如图2所示，电路分析的主线是六个不同功能的三极管。
图2 六管超外差式收音机电路原理图⑴输入调谐电路：输入调谐电路由双连可变电容器的CA和T 1的初级线圈组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，当改变CA，就能收到不同频率的电台信号。
⑵变频电路：本机振荡和混频合起来称为变频电路。
变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号变换成固定的465KHz的中频信号。
VT l、T2、CB等元件组成本机振荡电路，它是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
混频电路由VT l、T3的初级线圈等组成，其结果是产生各种频率的信号⑶中频放大电路：主要由VT2、VT3组成的两级中频放大器。
⑷检波和AGC电路：中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成的三极管检波电路，检波效率高，有较强的自动增益控制(AGC)作用。
S66E六管超外差式收音机原理及组装
编辑课件ppt
上一页 下一页 返5回
17.1 超外差收音机原理
1．调谐回路 调谐回路是由可变电容 CA、CB 和天线线圈 L1 组成。调
节可变电容C可使LC 的固有频率等于电台频率，产生谐振， 以选择不同频率的电台信号。再由L2耦合到下一级变频级。 2．变频回路 回路组成：由混频、本机振荡和选频三部分电路组成。 变频电路是超外差收音机的关键部分，它的质量对收音机的 灵敏度和信躁比都有很大的影响。
编辑课件ppt
上一页 下一页 返3回
17.1 超外差收音机原理
采用了这种电路的收音机叫外差式收音机，混频和振荡的工 作，合称变频。外差作用产生出来的差频，习惯上我们采用 易于控制的一种频率，它比高频较低，但比音频高，这就是 常说的中间频率，简称中频。任何电台的频率，由于都变成 了中频，放大起来就能得到相同的放大量。调谐回路的输出， 进入混频级的是高频调制信号，即载波与其携带的音频信号。 经过混频，输出载波的波形变得很稀疏其频率降低了，但音 频信号的形状没有变。通常将这个过程(混濒和本振的作用) 叫做变频。变频仅仅是载波频率变低了，并且无论。
第17章 S66E六管超外差式收音机 原理及组装
17.1 超外差收音机原理 17.2 S66E的安装 17.3 调试及故障排除
编辑课件ppt
1
17.1 超外差收音机原理
外差：输入信号和本机振荡信号产生差频的过程。输入信号 和本机振荡信号产生一个固定中频信号的过程叫超外差。因 为，它是比高频信号低，比低频信号又高的超音频信号，所 以这种接收方式叫超外差式。
编辑课件ppt
上一页 下一页 返7回
17.1 超外差收音机原理
3. 本振回路 由晶体管 VT1 、可变电容 CB 、振荡变压器（简称中振或
S66E六管超外差式调幅收音机制作报告
S66E六管超外差式调幅收音机制作报告收音机在当今的社会中仍然是一件非常实用的物品。
在过去的几十年里，人们使用收音机来接收广播节目，听音乐甚至连接外部设备以播放他们的音乐。
本篇文档将介绍S66E六管超外差式调幅收音机的制作过程。
收音机介绍S66E收音机是一款出色的收音机产品，它使用了六个高质量的真空管，提供了更佳的信号接收。
它采用了超外差式调幅技术，可以接收调幅波。
该收音机还带有多种音调控件，如音量，低音量和高音量，可根据您的喜好对音效进行微调。
除此之外，它还带有一个集成的扬声器，可提供清晰，强大的声音。
此外，它还带有一个支持外部设备的输入端口（如MP3播放器或手机）。
S66E收音机的整体设计美观大方，非常适合放在客厅或工作室中。
制作S66E收音机所需材料要开始制作S66E收音机，您需要以下材料： - 真空管6根（12AU7，12AT7等） - 滤波器电容（100μF，25V） - 电解电容（1μF，25V） - 陶瓷电阻（10KΩ）- 收音机橱柜 - 扬声器（8英寸） - 双三极管 - 各类电线 - 电线接头 - 陶瓷管座制作过程以下是制作S66E收音机的步骤：1.将真空管插入陶瓷管座中，并将该组件插入收音机橱柜的电路板插槽。
2.在电路板上安装电解电容。
将其焊接到陶瓷电阻上。
3.安装滤波器电容至电路板上。
4.安装双三极管和各种电容、电阻和芯片。
将电线仔细连接到每个组件的正确位置。
5.安装扬声器并连接电线。
6.安装滤波电容。
防止外界干扰进入电路。
7.连接电源线，开关和网络接头。
8.测试连接性，确保每个组件都在正确的位置并按照规格正确安装。
9.插入电源并开启开关。
10.使用指南测试S66E收音机的卓越性能。
S66E六管超外差式调幅收音机是一个非常强大的收音机。
它兼具高品质和出色的功能性，让您无论是在家中还是办公室中都能尽情享受到独特的收音体验。
如果您对电子学有足够的兴趣和技能，可以尝试制作S66E收音机。
六管超外差式收音机制作讲解
1．设计内容与要求1.1 设计内容题目：六管超外差式收音机制作1．熟悉六管超外差式收音机的基本工作原理。
2．进行天线、调谐电路、本机振荡、混频、中放、检波、低放、功放、扬声器等电路模块的设计。
3．根据电路图，安装元器件，进行焊接，确保焊接没有虚焊、错焊。
4．调试。
确保能收听到至少两三个声音清晰的音频信号。
1.2 设计要求1.熟悉常用电子元器件及材料的类型、型号、规格和符号，熟悉各电子器件的主要性能、使用知识；2.掌握常用元器件规格参数表达方法、常用元器件识别及测量方法、元器件安装使用方法以及元器件检测方法与筛选方法；3.了解电子元件焊接的基本知识与要求，能够进行简单的手工焊接；4.掌握常用仪器设备的使用方法，学会简单电路的调试方法。
2.工作原理与电路原理图2.1 电路构成与框图根据超外差收音机的原理，我们可以将电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路，如图2-1。
图2-1超外差式收音机的电路框图1.输入调谐电路输入调谐电路的电路图如图2-2所示。
输入调谐电路由双连可变电容器的C A 和T1的初级线圈Lab组成，是一并联谐振电路,Tl是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLab CA，当改变CA时，就能收到不同频率的电台信号，最低535KHz，最高1605KHz。
图2-2 输入调谐电路的电路图图2-3 变频电路的电路图磁棒线圈同样作为机音机的天线，接收频率范围为535KHz—1605KHz的中波段。
一般接收中波是用磁棒天线，接收短波和超短波要用拉杆天线，这是因为当天线的长度（L）为无线电信号波长(λ)的1/4时，天线的发射和接收转换效率最高，即L=λ/4。
又因为λ=V×T，V是电磁波的速度，300000公里/秒，T是电磁波的周期，即频率F的倒数，T=1/F，所以L=λ/4= V×T /4=300000K/4F，把接收频率范围535KHz—1605KHz带入可得，L的范围在47—140米，做这样长的天线是不切实际的，所以用磁性材料加绕线圈，来增强接收效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．设计内容与要求1.1 设计内容题目：六管超外差式收音机制作1．熟悉六管超外差式收音机的基本工作原理。
2．进行天线、调谐电路、本机振荡、混频、中放、检波、低放、功放、扬声器等电路模块的设计。
3．根据电路图，安装元器件，进行焊接，确保焊接没有虚焊、错焊。
4．调试。
确保能收听到至少两三个声音清晰的音频信号。
1.2 设计要求1.熟悉常用电子元器件及材料的类型、型号、规格和符号，熟悉各电子器件的主要性能、使用知识；2.掌握常用元器件规格参数表达方法、常用元器件识别及测量方法、元器件安装使用方法以及元器件检测方法与筛选方法；3.了解电子元件焊接的基本知识与要求，能够进行简单的手工焊接；4.掌握常用仪器设备的使用方法，学会简单电路的调试方法。
2.工作原理与电路原理图2.1 电路构成与框图根据超外差收音机的原理，我们可以将电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路，如图2-1。
图2-1超外差式收音机的电路框图1.输入调谐电路输入调谐电路的电路图如图2-2所示。
输入调谐电路由双连可变电容器的C A 和T1的初级线圈Lab组成，是一并联谐振电路,Tl是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLab CA，当改变CA时，就能收到不同频率的电台信号，最低535KHz，最高1605KHz。
图2-2 输入调谐电路的电路图图2-3 变频电路的电路图磁棒线圈同样作为机音机的天线，接收频率范围为535KHz—1605KHz的中波段。
一般接收中波是用磁棒天线，接收短波和超短波要用拉杆天线，这是因为当天线的长度（L）为无线电信号波长(λ)的1/4时，天线的发射和接收转换效率最高，即L=λ/4。
又因为λ=V×T，V是电磁波的速度，300000公里/秒，T是电磁波的周期，即频率F的倒数，T=1/F，所以L=λ/4= V×T /4=300000K/4F，把接收频率范围535KHz—1605KHz带入可得，L的范围在47—140米，做这样长的天线是不切实际的，所以用磁性材料加绕线圈，来增强接收效果。
因为天线的长度和接收或发射的信号的波长成正比，而短波和超短波因为波长比较短，可以直接用拉杆天线。
2.变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。
因为接收到的信号强度较弱，所以VT1同时起到高频放大的作用。
变频电路的电路图如图2-3所示。
(1)本地振荡电路VT1、T2、CB等元件组成本地振荡电路，它的任务是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
由于C1对高频信号相当于短路，T1的次级Lcd 的电感量又很小，对高频信号提供了通路，所以本地振荡电路是共基极电路，选择共基调发振荡电路的原因是该电路对外来信号与本机振荡电路之间的牵连干扰最小，工作稳定，与共射式相比可获得较高的频率。
振荡频率由T2、CB控制，CB是双联电容器的另一连，调节它以改变本地振荡频率。
通过设计可变电容的值，使它的振荡频率在535+465KHz到1605+465KHz。
因为CA 和CB是联动的，所以输入线圈的谐振频率会和本机振荡频率同时改变，使得本振频率总是比外来信号高465KHz。
T2是振荡线圈，其初次级绕在同一磁芯上，它们把VT1的集电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，正反馈回路由T2的次级构成，本地振荡的电压由T2的初级的抽头引出，通过C2耦合到VT1的发射极上。
(2)混频电路混频电路由VT1、T2的初级线圈等组成，是共发射极电路。
其工作过程是：输入调谐电路(磁性天线)接收到的电台信号，通过T1的次级线圈Lcd送到VT1的基极，本机振荡信号又通过C2送到VT1和发射极，两种频率的信号在VT1中进行混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机振荡频率和电台频率的差等于465KHz的信号，这就是中频信号。
混频电路的负载是中频变压器，T3的初级线圈和内部电容组成的并联谐振电路，通过调整磁芯，使得它的谐振频率是465KHz，可以把465KHz的中频信号从多种频率的信号中选择出来，并通过T3的次级线圈耦合到下一级去，而其它信号几乎被滤掉。
C A ，CB旁边的半可变电容叫补偿电容，是防止两边在最高和最低频率时频率差不准而设置的，通过微调这两个电容，使得在接收信号的频率在535—1605KHz 时都与本地振荡电路的频率正好相差465KHz。
3.中频放大电路中频放大电路的电路图如图2-4所示。
图2-4 中频放大电路及检波、自动增益控制电路的电路图中频放大电路主要由VT2、VT3组成的两级中频放大器。
第一中放电路中的VT2负载是中频变压器T4，T4的线圈和内部电容构成并联谐振电路，谐振频率是465KHz ，起到再次选频的作用。
第二中放电路中的VT3既起到再次放大的作用，将信号从发射级送出，由R4提供静态工作电压。
与直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。
C3是为VT2,VT3的信号提供交流回路，同时隔开直流,以免影响VT2的工作电压。
VT2,VT3的信号是高频与低频的混合信号,所以C3的值不能太小,否则会隔断低频信号的通路。
4.检波和自动增益控制电路（AGC ）中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成三极管检波电路，这种电路检波效率高，有较强的自动增益控制(AGC)作用。
AGC 控制电压通过R3加到VT2的基极，其控制过程如图2-5图2-5 AGC 控制过程图AGC 是用直流电压控制VT2的基极电压,不需要高频信号，所以C4滤掉AGC 信号中的交流分量，保留直流分量。
外信号电压↑ Vb3↑ Ib3↑ Ic3↑ 外信号电压↓ Vc3↓Ic2↓ Ib2↓ 通过R3，Vb2↓ R4分压↑检波级的主要任务是把中频调幅信号还原成音频信号， C5起滤去残余的中频成分的作用，保留低频分量，输入到下一级。
5.前置低频放大电路前置低频放大电路的电路图如图2-6所示。
图2-6前置低频放大电路的电路图图2-7功率放大器电路的电路图检波滤波后的音频信号由电位器RP送到前置低放管VT4，经过低放可将音频信号电压放大几十到几百倍，但是音频信号经过放大后带负载能力还很差，不能直接推动扬声器工作，还需进行功率放大。
旋转电位器RP，改变RP的阻值，从而可以改变VT4的基极对地的信号电压的大小，可达到控制音量的目的。
C6是隔直流电容器，只让交流信号通过，防止VT3的直流电压影响VT4的工作点。
6.功率放大器电路(OTL)功率放大器电路的电路图如图2-7所示。
功率放大器的任务是不仅要输出较大的电压，而且能够输出较大的电流。
本电路采用无输出变压器功率放大器，可以消除输出变压器引起的失真和损耗，频率特性好，还可以减小放大器的体积和重量。
T5是输入变压器，做倒相耦合，次级是两组线圈，把VT4送来的信号变成对称的两路信号。
VT5、VT6组成功率放大器，分别在信号的正半周和负半周导通，一个负责放大正半周的信号，一个负责放大负半周的信号。
为避免交越失真或非对称失真，就要调整好两个管子的工作点，并且两个管特性要一致。
R7、R8和R9、R10分别是VT5、VT6的偏量电阻。
最终放大的信号通过C9输出，推动喇叭发出声音。
C9是隔直电容，也是耦合电容。
为了减少低频失真，电容C9选得越大越好。
无输出变压器的功率放大器的输出阻抗低，可以直接推动扬声器工作。
2.2 工作原理超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。
经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。
通常将这个过程(混频和本振的作用)叫做变频。
变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。
混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。
二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。
音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。
若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。
2.3 电路原理图图2-8 袖珍收音机的原理电路图注：1、调试时请注意连接集电极回路A、B、C、D（测集电极电流用）2、中方增益低时，可改变R4的阻值，声音会提高3．安装与调试3.1 安装准备3.1.1元器件的识别本制作所需元器件清单见附表-1。
1.电阻确定色环电阻的阻值都是用颜色码表示的，每一种颜色都有对应的数值。
一般有3环、4环、和5环等。
3色环电阻的识别：第一色环是十位数，第二色环是个位数，用前三个色环来代表其阻值，如：39Ω，39KΩ，39MΩ。
5色环电阻的识别：第一、二、三环分别代表三位有效数的阻值；第四环代表倍率；第五环代表误差。
如果第五条色环为黑色，一般用来表示为绕线电阻器，第五条色环如为白色，一般用来表示为保险丝电阻器。
如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻本实验所用的是4环电阻，电阻的前两个色环表示数字，第三个色环表示“0”的个数，最后的色环表示误差%。
色环对应数值如表3-1表3-1 色环对应数值表棕红橙黄绿蓝紫灰白黑金银1 2 3 4 5 6 7 8 9 0 5% 10%2.电容这里提供的电容有两种，一种是电解电容，一种是瓷片电容。
电解电容有极性，瓷片电容没有极性。
判断电解电容的极性时，可根据引脚的长短来判断，一般长的一端为正（+），短的一端为负（-），电容器的外皮上也有明显的“-”极标志。
电解电容会将容值和单位标记在元件上，而瓷片电容则标记三位数。
