砂轮型号意义
砂轮型号及意义

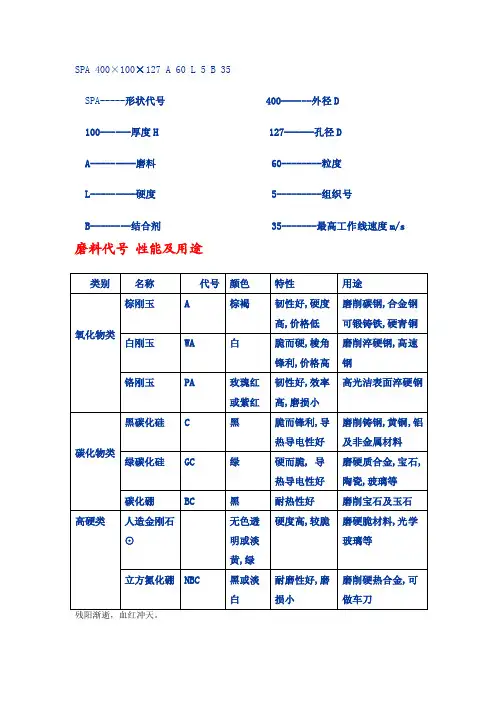

SPA 400×100×127 A 60 L 5 B 35SPA-----形状代号 400------外径D100------厚度H 127------孔径DA---------磨料 60--------粒度L---------硬度 5---------组织号B--------结合剂 35-------最高工作线速度m/s 磨料代号性能及用途残阳渐逝,血红冲天。
半是夕阳余光,半是狰狞血雨。
是的,血,到处都是冷腥的鲜血。
整个皇宫之内,血流成河,白玉理石全被洗涮成黑红之色,到处是断壁残肢,尸横一片,到处是厮杀后的痕迹。
“为什么?”百里冰左手紧捂着胸口,瞪大着眼睛看着对面十米敌对方处,挥手点兵之人。
那是她的未婚夫,她倾尽一生所爱之人。
亦是绝杀她百里一族,将她迫入绝境之人。
她不懂,为何倾尽所有的爱,换来的是百里一族的灭顶之灾。
台下之人仍是一身儒雅白衣,清俊的脸上,就连平日里对她宠溺的笑容都没有变过。
冷逸辰就这样含笑相对,却不肯多说只字片语。
权利?利益?她虽是寒月帝国唯一的继承人,可是她早已与身为寒月帝国帝皇的外公达成协议,她与冷逸辰成婚后,冷逸辰为帝,她为后,她会做好他的贤内助,她从来不是他成功之路上的绊脚石,他为何要如此对她?冷逸辰仍是气定神闲的坐在不远处,手中的白羽扇仍旧轻摇着,完全不惧百里冰眼中的怒意,只是仿佛没有听到她的问话般,仍一派温和之笑,却坚定的吐出一个字,“杀!”百里冰怒上心头。
手中剑气如虹,眼看便要破势而出,却听到远处传来震天动地,撕心裂肺的愤然吼声,“冷逸辰,我百里一族与你不死不休!”“噗!”百里冰同一时刻,一口鲜血狂喷而出,心脏之处传来剧痛。
她突的单腿倒下。
是皇帝外公的声音。
百里冰痛苦的闭上眼睛。
果然,冷逸辰在派人围杀她的同时,也对她的皇帝外公与其他族人动手了,看来百里一族今日恐怕难逃灭族之祸了。
她看着惜日对她呵护倍至的爱人,指甲恨得深入掌心,却感觉不到半丝痛意。
工具磨床用砂轮的分类及性能介绍
工具磨床用砂轮的分类及性能介绍一、工具磨床砂轮介绍砂轮是磨削的主要工具,它是由磨料和结合剂构成的多孔物体。
其中磨料、结合剂和孔隙是砂轮的三个基本组成要素。
随着磨料、结合剂及砂轮制造工艺等的不同,砂轮特性可能差别很大,对磨削加工的精度、粗糙度和生产效率有着重要的影响。
因此,必须根据具体条件选用合适的砂轮。
砂轮的特性由磨料、粒度、硬度、结合剂、形状及尺寸等因素来决定,现分别介绍如下。
二、砂轮的分类方式砂轮种类繁多,按所用磨料可分为普通磨料(刚玉(Al2O3)和碳化硅等)砂轮和超硬磨料(金刚石和立方氮化硼)砂轮;按砂轮形状可分为平形砂轮、斜边砂轮、筒形砂轮、杯形砂轮、碟形砂轮等;按结合剂可分为陶瓷砂轮、树脂砂轮、橡胶砂轮、金属砂轮等。
三、砂轮的组成及选用( 1 )磨料及其选择磨料是制造砂轮的主要原料,它担负着切削工作。
因此,磨料必须锋利,并具备高的硬度、良好的耐热性和一定的韧性。
常用磨料的名称、代号、特性和用途见表1 。
表1 常用磨料注:括号内的代号是旧标准代号。
( 2 )粒度及其选择粒度指磨料颗料的大小。
粒度分磨粒与微粉两组。
磨粒用筛选法分类,它的粒度号以筛网上一英寸长度内的孔眼数来表示。
例如60 # 粒度的的磨粒,说明能通过每英寸长有60 个孔眼的筛网,而不能通过每英寸70 个孔眼的筛网。
微粉用显微测量法分类,它的粒度号以磨料的实际尺寸来表示(W )。
各种粒度号的磨粒尺寸见表2 。
表2 磨料粒度号及其颗粒尺寸注:比14 # 粗的磨粒及比W3.5 细的微粉很少使用,表中未列出。
磨料粒度的选择,主要与加工表面粗糙度和生产率有关。
粗磨时,磨削余量大,要求的表面粗糙度值较大,应选用较粗的磨粒。
因为磨粒粗、气孔大,磨削深度可较大,砂轮不易堵塞和发热。
精磨时,余量较小,要求粗糙度值较低,可选取较细磨粒。
一般来说,磨粒愈细,磨削表面粗糙度愈好。
不同粒度砂轮的应用见表3 。
表3 不同粒度砂轮的使用范围( 3 )结合剂及其选择砂轮中用以粘结磨料的物质称结合剂。
砂轮片规格
砂轮片规格1. 引言砂轮片是一种常见的研磨工具,广泛应用于金属加工、石材切割、玻璃加工等领域。
不同工作场景和要求对砂轮片的规格有一定的要求,本文将介绍砂轮片的常见规格,包括尺寸、磨粒种类、结构和使用方法等。
2. 尺寸规格砂轮片的尺寸规格通常由直径、宽度和孔径三个参数来描述。
其中,直径和宽度是砂轮片两个主要的尺寸参数,孔径则用于安装在砂轮机上。
常见的砂轮片直径从10毫米到1200毫米不等,宽度范围在1毫米到300毫米之间。
孔径的大小取决于砂轮机的规格,通常有22.23毫米、32毫米、45毫米等几种常见的规格。
3. 磨粒种类磨粒是砂轮片的重要组成部分,它直接影响到砂轮片的研磨效果和适用范围。
常见的磨粒种类主要有以下几种:•碳化硅磨粒(SiC):具有高硬度和耐磨性,适用于加工金属、陶瓷、玻璃等硬质材料;•氧化铝磨粒(Al2O3):具有较高的研磨效率和抗热性,适用于加工合金材料和不锈钢等;•氮化硼磨粒(BN):具有较高的热导率和耐磨性,适用于高速切削和高温加工;•金刚石磨粒(Diamond):具有极高的硬度和耐磨性,适用于加工硬质合金、玻璃、石材等。
不同的磨粒种类适用于不同的材料和工艺要求,选择合适的磨粒能够提高砂轮片的研磨效率和加工质量。
4. 结构类型砂轮片的结构类型是指轮盘的组成方式和密度分布。
常见的结构类型主要有以下几种:•密实结构(S):砂轮片的磨粒密度较高,适用于较粗糙的研磨和修整;•散装结构(L):砂轮片的磨粒分布较为均匀,适用于精细的研磨和抛光;•开孔结构(O):砂轮片中夹杂有一定数量和大小的孔洞,适用于切割和加工有孔结构的工件;•半开孔结构(XL):介于开孔结构和密实结构之间的一种结构类型。
不同的结构类型适用于不同的工艺需求,选择合适的结构类型有助于提高磨削效率和加工精度。
5. 使用方法在使用砂轮片时,需要注意以下几个方面:•安装:选用符合砂轮机规格的孔径尺寸,确保砂轮片安装稳固。
•转数:根据砂轮片的最高耐转速规定,选择合适的转数。
砂轮尺寸规格表-概述说明以及解释
砂轮尺寸规格表-概述说明以及解释1.引言1.1 概述砂轮作为一种重要的磨削工具,在各行各业中都有广泛的应用。
砂轮的质量和性能直接影响着磨削效果和操作安全性。
在砂轮的制造和选择过程中,砂轮尺寸是一个关键因素。
砂轮尺寸指的是砂轮的直径、宽度、孔径和孔数等几何尺寸。
不同的砂轮尺寸适用于不同的磨削任务,如粗磨、精磨、修护等,因此,了解和正确选择砂轮尺寸对于提高磨削效率、保证加工质量至关重要。
本文将重点介绍砂轮尺寸规格表,通过详细列举砂轮的不同尺寸规格,帮助读者更好地了解和选择适合自己需要的砂轮。
砂轮尺寸规格表涵盖了各种常见的砂轮尺寸,并给出了相应的磨削任务推荐,以便读者能够根据具体情况做出合理的选择。
在正文部分,我们将首先介绍砂轮尺寸的重要性,解释为什么选择合适的砂轮尺寸对于磨削工作的质量和效率至关重要。
接着,将对砂轮尺寸进行分类,涵盖常见的直径、宽度、孔径和孔数等方面,帮助读者更好地理解和识别不同尺寸的砂轮。
最后,将详细介绍砂轮尺寸规格表,列举各种常见砂轮尺寸的具体规格参数,并解释每种尺寸的适用范围和磨削任务推荐。
通过阅读本文,读者不仅能够了解到砂轮尺寸的重要性和分类,还能够查阅砂轮尺寸规格表,根据自身需求选择合适的砂轮,从而提高磨削效率、保证磨削质量,达到更好的加工效果。
我们希望本文能为广大读者在砂轮选择和应用方面提供一定的帮助和指导,进一步推动砂轮行业的发展和应用的进步。
1.2 文章结构文章结构部分的内容可以包括以下信息:文章结构部分的目的是为读者提供关于本文的整体框架和组织结构的信息。
通过清晰的结构,读者可以更好地理解文章的内容和主题,并可以更好地跟随文章的思路。
本文按照以下结构组织:第一部分为引言部分,主要介绍了本文的背景和引入了砂轮尺寸规格表的重要性。
同时,该部分也明确了本文的目的和整体的文章结构。
第二部分是正文部分,主要分为三个小节。
2.1小节将重点探讨砂轮尺寸的重要性,包括它在加工过程中的作用和影响。
电动砂轮机型号大全
电动砂轮机型号大全
内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.
砂轮机的型号应符合GB/T 9088规定,其含义如图所示。
砂轮机型号:S25、S40、S40ABCD、S40-360、S40-580、S50A、S50B、S60、S60夹头式、 S60-580 、S60-780 、S80、S100、S150、端面、角式、吸尘角式。
◆规格参数:
最大砂轮直径:80mm
空载转速:≤8500r/min
使用气压:≤0.63MPa
空载耗气量:≤30L/S
气管内径:13mm
全长:475mm
内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.。
砂轮型号意义(旧标注)
砂轮的标志示例
P 400×100×127 A 60 L 5 B 35
P-----形状代号
400------外径D
100------厚度H
127------孔径D
A---------磨料
60--------粒度
L---------硬度
5---------组织号
B--------结合剂
35-------最高工作线速度m/s
一磨料代号性能及用途
⊙人造金刚石品种代号有RVD.MBD.SCD.SMD.DMD五种二粒度
磨料的粒度表示磨料颗粒尺寸的大小
分为磨粒,微粉两种类型
粒度影响加工的质量和生产率
一般来说,磨粒越细,Ra值越小
粒度 150# 180# 220#
240# W40 W28 W20 W14 W10 W7 W5 W3.5 W2.5 W1.5 W1.0
(3)结合剂
砂轮的强度,抗冲击性,耐热及抗腐蚀性能主要取决于结合剂的性能
结合剂代号,性能及用途
(4)硬度。
指砂轮表面的磨粒在外力作用下脱落的难易程度
(5)组织
(6)砂轮形状及尺寸(7)线速度。
砂轮的分类与标注含义
砂轮的标志示例SPA 400×100×127 A 60 L 5 B 35SPA-----形状代号400------外径D100------厚度H127------孔径DA---------磨料60--------粒度L---------硬度5---------组织号B--------结合剂35-------最高工作线速度m/s一磨料代号性能及用途二粒度磨料的粒度表示磨料颗粒尺寸的大小分为磨粒,微粉两种类型粒度影响加工的质量和生产率一般来说,磨粒越细,Ra值越小粒度号:4、5、6、7、8、10、12、14、16、20、22、24、30、36、40、46、54、60、70、80、90、100、120、150、180、220、240W63、W50、W40、W28、W20、W14、W10、W7、W5、W3.5、W2.5、W1.0粒度150# 180# 220#240# W40 W28 W20 W14 W10 W7 W5 W3.5 W2.5 W1.5 W1.0(3)结合剂砂轮的强度,抗冲击性,耐热及抗腐蚀性能主要取决于结合剂的性能结合剂代号,性能及用途(4)硬度。
指砂轮表面的磨粒在外力作用下脱落的难易程度硬度等级:超软(大级、小级)代号:G硬度等级:软1代号:H硬度等级:软2代号:J硬度等级:软3代号:K硬度等级:中软1 代号:L硬度等级:中软2 代号:M硬度等级:中1 代号:N硬度等级:中2 代号:P硬度等级:中硬1 代号:Q硬度等级:中硬2 代号:R硬度等级:中硬3 代号:S硬度等级:硬1代号:T硬度等级:硬2 代号:Y硬度等级:超硬。
砂轮的选型(超详细的资料,一看就会)
36-220
5.1.砂轮的形状 ................................................................................................................................................3 5.2.砂轮的尺寸 ................................................................................................................................................4 5. 3.磨料的选择 ...............................................................................................................................................4 5. 4.粒度的选择 ...............................................................................................................................................6 5. 5.硬度的选择 ...............................................................................................................................................7 5. 6.组织号的选择 ...........................................................................................................................................9 5. 7.结合剂的选择 .........................................................................................................................................10 6.砂轮的标志 .....................................................................................................................................................11 参考标准 ............................................................................................................................................................11 砂轮的保管和运输 ............................................................................................................................................12 砂轮的磨削工艺 ................................................................................................................................................13
砂轮的型号选择磨削量的关系
砂轮的型号选择磨削量的关系砂轮的型号选择磨削量的关系砂轮在磨床中的作用很大,平面磨削中为了达到要求,对于砂轮的选择有很多规定。
在进行选择的时候,需要依据磨削方式、工件材料、加工要求等来选择。
同时,选择好砂轮后,还需要结合适当的磨削用量,这样才能保证平面磨削的精度与质量。
一、平面磨削的方法1、横向磨削法:当工作台纵向行程终了时,砂轮主轴或工作台作一次横向进给,这时砂轮所磨削的金属层厚度就是实际背吃刀量。
磨削宽度等于横向进给量,待工件上层金属磨去后,砂轮重新作垂直进给。
一直把全部磨削余量磨去,使工件达到所需要的尺寸,这种方法称为横向磨削法。
2、深度磨削法:它是在横向磨削法的基础上进展的。
这种磨削方法能提高生产效率。
由于粗磨时的垂直进给量和横向进给量都较大,所以适用于功率大的刚度好的平面磨床上磨削较大型的工件,磨削还必需注意装来和充分冷却。
3、台阶磨削法:它是依据工件磨削余量的大小,将砂轮修整成台阶形,使其在一次垂直进给中磨去全部余量。
这种磨削方法它是依据工件磨削余量的大小,将砂轮修整成台阶形,使其在一次垂直进给中磨去全部余量。
二、平面磨削砂轮的选择圆周面磨削一般均用平形砂轮。
由于砂轮与工件的接触弧比外圆磨削大,所以砂轮的硬度应比外圆磨削时稍软些,一般磨淬火钢采纳J、K,磨非淬火钢采纳H、J、K,磨铸铁用H、J、K。
砂轮粒度通常也比外圆磨削粗,一般在30~60,常用的为46、端面磨削一般采纳筒形砂轮,粗磨时也可采纳镶块砂轮。
由于接触面积大、排屑困难、简单发热,所以大多采纳树脂结合剂砂轮,粒度为20~36,硬度在J、K之间。
三、磨削用量选择磨削用量的选择,由加工方法、磨削性质、工件材料等条件决议。
1、砂轮的圆周速度:提高砂轮圆周速度,对提高磨削效率等均有好处。
2、工作台纵向进给量:当工作台为矩形时,纵向进给速度选1~12m/min;当工作台为圆形时,旋转速度为7~30m/min。
当磨削宽度大,要求精度和横向进给量大时,工作台纵向进给速度应选得小些。
沙轮片中显示的数学
沙轮片中显示的数学
砂轮上的数字表示的是砂轮的粒度与砂轮的允许转速范围。
砂轮粒度:
←粗……20#、24#、30#、……180#、220#、240#、……细→数字越大越适合精磨(或研磨),数字小适合粗磨;数字越大代表砂粒越细80粗,100的细,120更细;
砂轮硬度:
←软E、F、G、H、I、J、K、L、M、N、O、P、Q、R、S、T 硬→
砂轮的硬度分14个等级,砂轮硬度分级与代号:
代号:A B C D E F 硬度等级:超软(大级、小级)
代号:G 硬度等级:软1
代号:H 硬度等级:软2
代号:J 硬度等级:软3
代号:K 硬度等级:中软1
代号:L 硬度等级:中软2
代号:M 硬度等级:中1
代号:N 硬度等级:中2
代号:P 硬度等级:中硬1
代号:Q 硬度等级:中硬2
代号:R 硬度等级:中硬3
代号:S 硬度等级:硬1
代号:T 硬度等级:硬2
代号:Y 硬度等级:超硬
四、砂轮标示:
例砂轮标示为:
WA46L5V351A350×40×127
其中各字母代号、数据各代表意义如下:WA→砂轮采用的磨料材质
46→砂轮的粒度
L→砂轮硬度
5→砂轮组织号
V→砂轮为陶瓷制法砂轮子
35→砂轮使用线速度为35M/S
1A→砂轮的形状
350→砂轮直径尺寸
40→砂轮厚度尺寸
127→砂轮内孔尺寸。
砂轮的规格和选择(砂轮的选择方法)
WORD 格式可编辑格式可编辑专业知识整理分享专业知识整理分享砂轮的种类与性能一、砂轮的种类与性能(一)、概况砂轮是磨削加工中最主要的一类磨具。
砂轮是在磨料中加入结合剂,经压坯、干燥和焙烧而制成的多孔体。
由于磨料、结合剂及制造工艺不同,砂轮的特性差别很大,焙烧而制成的多孔体。
由于磨料、结合剂及制造工艺不同,砂轮的特性差别很大,因此对磨因此对磨削的加工质量、生产率和经济性有着重要影响。
砂轮的特性主要是由磨料、粒度、结合剂、硬度、组织、形状和尺寸等因素决定。
(二)、砂轮的分类砂轮种类繁多,按所用磨料可分为普通磨料(刚玉(砂轮种类繁多,按所用磨料可分为普通磨料(刚玉(Al Al 2O 3)和碳化硅等)砂轮和超硬磨料(金刚石和立方氮化硼)砂轮;按砂轮形状可分为平形砂轮、斜边砂轮、筒形砂轮、杯形砂轮、碟形砂轮等;按结合剂可分为陶瓷砂轮、树脂砂轮、橡胶砂轮、金属砂轮等。
先有个感性认识,砂轮示例:白刚玉砂轮棕刚玉砂轮绿碳化硅砂轮金刚石砂轮(三)、砂轮的属性砂轮是用磨料和结合剂等制成的中央有通孔的圆形固结磨具。
砂轮的特性由磨料、粒度、硬度、结合剂、形状及尺寸等因素来决定,现分别介绍如下。
1、磨料及其选择磨料是制造砂轮的主要原料,它担负着切削工作。
因此,磨料必须锋利,并具备高的硬度、良好的耐热性和一定的韧性。
常用磨料的名称、代号、特性和用途见表1。
表1常用磨料类别 名称 代号 特性 用途氧化物系 棕刚玉 A(GZ)含91~96%氧化铝。
棕色,硬度高,韧性好,价格便宜磨削碳钢、合金钢、可锻铸铁、硬青铜等 白刚玉 WA(GB)含97~99%的氧化铝。
白色,比棕刚玉硬度高、韧性低,自锐性好,磨削时发热少精磨淬火钢、高碳钢、高速钢及薄壁零件碳化物系 黑色碳化硅 C(TH) 含95%以上的碳化硅。
呈黑色或深蓝色,有光泽。
硬度比白刚玉高,性脆而锋利,导热性和导电性良好磨削铸铁。
黄铜、铝、耐火材料及非金属材料绿色碳化硅GC(TL)含97%以上的碳化硅。
砂轮的规格与选择(砂轮的选择方法)
砂轮的种类与性能一、砂轮的种类与性能(一)、概况砂轮是磨削加工中最主要的一类磨具。
砂轮是在磨料中加入结合剂,经压坯、干燥和焙烧而制成的多孔体。
由于磨料、结合剂及制造工艺不同,砂轮的特性差别很大,因此对磨削的加工质量、生产率和经济性有着重要影响。
砂轮的特性主要是由磨料、粒度、结合剂、硬度、组织、形状和尺寸等因素决定。
(二)、砂轮的分类砂轮种类繁多,按所用磨料可分为普通磨料(刚玉(Al2O3)和碳化硅等)砂轮和超硬磨料(金刚石和立方氮化硼)砂轮;按砂轮形状可分为平形砂轮、斜边砂轮、筒形砂轮、杯形砂轮、碟形砂轮等;按结合剂可分为陶瓷砂轮、树脂砂轮、橡胶砂轮、金属砂轮等。
先有个感性认识,砂轮示例:白刚玉砂轮棕刚玉砂轮绿碳化硅砂轮金刚石砂轮(三)、砂轮的属性砂轮是用磨料和结合剂等制成的中央有通孔的圆形固结磨具。
砂轮的特性由磨料、粒度、硬度、结合剂、形状及尺寸等因素来决定,现分别介绍如下。
1、磨料及其选择磨料是制造砂轮的主要原料,它担负着切削工作。
因此,磨料必须锋利,并具备高的硬度、良好的耐热性和一定的韧性。
常用磨料的名称、代号、特性和用途见表1。
3、结合剂及其选择结合剂的作用是将磨粒粘合在一起,使砂轮具有必要的形状和强度。
(1)、陶瓷结合剂(V):化学稳定性好、耐热、耐腐蚀、价廉,占90%,但性脆,不宜制成薄片,不宜高速,线速度一般为35m/s。
(2)、树脂结合剂(B):强度高弹性好,耐冲击,适于高速磨或切槽切断等工作,但耐腐蚀耐热性差(300℃),自锐性好。
关于自锐性:砂轮的磨削作用主要靠磨粒外露的锋利的棱角,在磨削过程中,锋利的棱角会慢慢会磨掉而变钝,削弱砂轮的磨削能力。
这时表面的磨粒会脱落或断裂,从而形成新的磨削刃,以达到锋利的磨削效果,这就是自锐性。
(3)、橡胶结合剂(R):强度高弹性好,耐冲击,适于抛光轮、导轮及薄片砂轮,但耐腐蚀耐热性差(200℃),自锐性好。
(4)、金属结合剂(M):青铜、镍等,强度韧性高,成形性好,但自锐性差,适于金刚石、立方氮化硼砂轮。
砂轮型号意义
砂轮的标志示例
SPA 400×100×127 A 60 L 5 B 35
SPA-----形状代号
400------外径D
100------厚度H
127------孔径D
A---------磨料
60--------粒度
L---------硬度
5---------组织号
B--------结合剂
35-------最高工作线速度m/s
一磨料代号性能及用途
⊙人造金刚石品种代号有RVD.MBD.SCD.SMD.DMD五种二粒度
磨料的粒度表示磨料颗粒尺寸的大小
分为磨粒,微粉两种类型
粒度影响加工的质量和生产率
一般来说,磨粒越细,Ra 值越小
粒度 150# 180#
220# 240# W40 W28 W20 W14 W10 W7 W5 W3.5 W2.5 W1.5 W1.0
(3)结合剂
砂轮的强度,抗冲击性,耐热及抗腐蚀性能主要取决于结合剂的性能
结合剂代号,性能及用途
(4)硬度。
指砂轮表面的磨粒在外力作用下脱落的难易程度砂轮硬度分级及代号
(5)组织
(6)砂轮形状及尺寸
(7)线速度。
砂轮知识
普通砂轮的材质,粒度,硬度,砂轮标示,代号Tags: 粒度, 砂轮, 硬度, 材质, 代号一、砂轮材质:1、材质种类:A 、WA、SA、PA、GC、C、38A、DA、19A2、材质选择:A ——棕刚玉磨料,色泽为棕褐色,硬度高,韧性大。
适应于磨抗张强度较高的金属,如碳素钢、合金钢、可锻铸铁、硬青铜等。
WA—白刚玉磨料,色泽为白色,硬度高于棕刚玉,磨粒易破碎,棱角锋利,切削性能好,磨削热量小。
适合于磨淬火钢、合金钢、高速钢、高碳钢、薄壁零件等。
SA——单晶刚玉磨料,色泽为淡黄色,与A、WA材磨料比较,硬度高、韧性大,呈单颗粒球状晶体,抗破碎性较强。
适合于磨不透钢、高钒高速钢等韧性大、硬度高的材料及易变形烧伤的工件。
PA——铬刚玉磨料,色泽为玫瑰色或紫红色,切削刃锋利,棱角保持性好,耐用度较高。
适用于磨刀具、量具、仪表、螺纹等工件表面粗糙度值要求低的工件。
GC——绿碳化硅磨料,色泽为绿色,硬度高、性脆、磨料锋利、具有一定导热性。
适合于磨铸铁、黄铜、铅、锌及橡胶、皮革、塑料、木材、矿石等。
C——黑碳化硅磨料,色泽为灰黑色,硬度高、脆性较大、磨粒锋利、导热性好。
适合于磨硬质合金、光学玻璃、陶瓷等硬脆材料。
二、砂轮粒度:←粗……20#、24#、30#、……180#、220#、240#、……细→三、砂轮硬度:←软E、F、G、H、I、J、K、L、M、N、O、P、Q、R、S、T硬→四、砂轮标示:例砂轮标示为:WA46L5V351A350×40×127其中各字母代号、数据各代表意义如下:WA→砂轮采用的磨料材质35→砂轮使用线速度为35M/S46→砂轮的粒度1A→砂轮的形状L →砂轮硬度350→砂轮直径尺寸5→砂轮组织号40→砂轮厚度尺寸V→砂轮为陶瓷制法砂轮子127→砂轮内孔尺寸1)单晶刚玉磨料单晶刚玉磨料是Al203以物理刚玉的单晶形态自熔体中析出,经化学处理而得到的绝大多数磨粒为单晶体的磨料。
砂轮代号[总结]
教你如何快速认识磨床砂轮要了解认识砂轮,主要可从涉及到的砂轮磨料、粒度、结合剂、硬度、组织及形状尺寸等参数入手。
一下简单介绍如下:一、磨料磨料是制造磨具的主要原料,直接担负着切削工作。
目前常用的磨料有棕刚玉(A)、白刚玉(WA)、黑碳化硅(C)和绿碳化硅(GC)等。
棕刚玉:用于加工硬度较低的塑性材料,如中、低碳钢和低合金钢等;白刚玉:用于加工硬度较高的塑性材料,如高碳钢、高速钢和淬硬钢等;黑碳化硅:用于加工硬度较低的脆性材料,如铸铁、铸铜等;绿碳化硅:用于加工高硬度的脆性材料,如硬质合金、宝石、陶瓷和玻璃等。
二、粒度粒度是指磨料颗粒的尺寸,其大小用粒度号表示。
国标规定了磨料和微粉两种粒度号。
一般说,粗磨选用较粗的磨料(粒度号较小),精磨选用较细的磨料(粒度号较大);微粉多用于研磨等精密加工和超精密加工。
三、结合剂结合剂的作用是将磨料粘合成具有一定强度和形状的砂轮。
砂轮的强度、抗冲击性、耐热性及抗腐蚀能力,主要取决于结合剂的性能。
常用的结合剂有陶瓷结合剂(Veramic)、树脂结合剂(B) 、橡胶结合剂(R)和金属结合剂(M)等。
陶瓷结合剂:应用最广,适用于外圆、内圆、平面、无心磨削和成形磨削的砂轮等;树脂结合剂:适用于切断和开槽的薄片砂轮及高速磨削砂轮;橡胶结合剂:适用于无心磨削导轮、抛光砂轮;金属结合剂:适用于金刚石砂轮等。
四、硬度磨具的硬度是指磨具在外力作用下磨粒脱落的难易程度(又称结合度)。
磨具的硬度反映结合剂固结磨粒的牢固程度,磨粒难脱落叫硬度高,反之叫硬度低。
国标中对磨具硬度规定了16个级别:D,E,F(超软);G,H,J(软) ;K,L(中软);M,N(中);P,Q,R(中硬);S,T(硬);Y(超硬)。
记号A B C D E F GH I J KL M N OP Q R ST U V W X Y Z分类极软软中硬极硬普通磨削常用G~N级硬度的砂轮。
五、组织磨具的组织指磨具中磨粒、结合剂、气孔三者体积的比例关系,以磨粒率(磨粒占磨具体积的百分率)表示磨具的组织号。
砂轮知识
普通砂轮的材质,粒度,硬度,砂轮标示,代号Tags: 粒度, 砂轮, 硬度, 材质, 代号一、砂轮材质:1、材质种类:A 、WA、SA、PA、GC、C、38A、DA、19A2、材质选择:A ——棕刚玉磨料,色泽为棕褐色,硬度高,韧性大。
适应于磨抗张强度较高的金属,如碳素钢、合金钢、可锻铸铁、硬青铜等。
WA—白刚玉磨料,色泽为白色,硬度高于棕刚玉,磨粒易破碎,棱角锋利,切削性能好,磨削热量小。
适合于磨淬火钢、合金钢、高速钢、高碳钢、薄壁零件等。
SA——单晶刚玉磨料,色泽为淡黄色,与A、WA材磨料比较,硬度高、韧性大,呈单颗粒球状晶体,抗破碎性较强。
适合于磨不透钢、高钒高速钢等韧性大、硬度高的材料及易变形烧伤的工件。
PA——铬刚玉磨料,色泽为玫瑰色或紫红色,切削刃锋利,棱角保持性好,耐用度较高。
适用于磨刀具、量具、仪表、螺纹等工件表面粗糙度值要求低的工件。
GC——绿碳化硅磨料,色泽为绿色,硬度高、性脆、磨料锋利、具有一定导热性。
适合于磨铸铁、黄铜、铅、锌及橡胶、皮革、塑料、木材、矿石等。
C——黑碳化硅磨料,色泽为灰黑色,硬度高、脆性较大、磨粒锋利、导热性好。
适合于磨硬质合金、光学玻璃、陶瓷等硬脆材料。
二、砂轮粒度:←粗……20#、24#、30#、……180#、220#、240#、……细→三、砂轮硬度:←软E、F、G、H、I、J、K、L、M、N、O、P、Q、R、S、T硬→四、砂轮标示:例砂轮标示为:WA46L5V351A350×40×127其中各字母代号、数据各代表意义如下:WA→砂轮采用的磨料材质35→砂轮使用线速度为35M/S46→砂轮的粒度1A→砂轮的形状L →砂轮硬度350→砂轮直径尺寸5→砂轮组织号40→砂轮厚度尺寸V→砂轮为陶瓷制法砂轮子127→砂轮内孔尺寸1)单晶刚玉磨料单晶刚玉磨料是Al203以物理刚玉的单晶形态自熔体中析出,经化学处理而得到的绝大多数磨粒为单晶体的磨料。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
砂轮的标志示例
SPA 400×100×127 A 60 L 5 B 35
SPA-----形状代号
400------外径D
100------厚度H
127------孔径D
A---------磨料
60--------粒度
L---------硬度
5---------组织号
B--------结合剂
35-------最高工作线速度m/s
一磨料代号性能及用途
⊙人造金刚石品种代号有RVD.MBD.SCD.SMD.DMD五种二粒度
磨料的粒度表示磨料颗粒尺寸的大小
分为磨粒,微粉两种类型
粒度影响加工的质量和生产率
一般来说,磨粒越细,Ra 值越小
粒度 150# 180#
220# 240# W40 W28 W20 W14 W10 W7 W5 W3.5 W2.5 W1.5 W1.0
(3)结合剂
砂轮的强度,抗冲击性,耐热及抗腐蚀性能主要取决于结合剂的性能
结合剂代号,性能及用途
(4)硬度。
指砂轮表面的磨粒在外力作用下脱落的难易程度砂轮硬度分级及代号
(5)组织
(6)砂轮形状及尺寸
(7)线速度。
