非人防无梁楼盖计算例题

非人防无梁楼盖计算例题

无梁楼盖计算(-5.7米的底板8.1*8.1)非人防区抗浮控制(抗浮水头高度为2.7米q k =(2.7+0.45)*10-0.45*25=20.25kN/m 2 q=1.2*20.25=24.3 kN/m 2mkN b l ql Mce xy x.47.13598/)1*321.8(*1.8*3.248/)32(22===支座处:mm a mm a s s 60,35'== 跨中处:mm a mm a s s 35,60'== 1. 柱上板带(8.1m*8.1m )a. M 支=1359.47×0.5/4=170kN.m/m mmb f M hh x c 78.311000*3.1410*170*2390390α/26220=== < '2s a则:m mma h f M A sy s /1574)35390(*30010*170)(26'0===配 14@150+ 14@150(2052mm)裂缝计算M k =170/1.2=141.67按荷载标准组合计算构件纵向受拉钢筋的等效应力σsk : σsk =M k /(0.87*h 0*A s )=141670000/(0.87*395*2052)=200.90 N/mm 2(2)按有效受混凝土截面面积计算的纵向受拉钢筋的配筋率ρte:受力状态为受弯,取A te =0.5×b ×h+(b f -b)×h f (《混凝土规范》8.1.2条) 式中 b f ,h f 分别为受拉翼缘的宽度和高度 A te =0.5×1000×450=225000 mm 2 ρte =A s /A te =2052/225000=0.009(3)裂缝间纵向受拉钢筋应变不均匀系数ψ:9.200009.001.265.01.1σρ65.01.1Ψ××==sk te tk f=0.38 取4.0=ψ(4)最大裂缝宽度计算ωmax最外层纵向钢筋外边缘值受拉取底边的距离c= 50 mm 受拉纵向钢筋的等效直径 d eq =14 mmγ)ρ11.05.1(σΨ8.1ωmax tessq d c E +=7.0)009.01411.0505.1(2000009.2004.08.1ωmax ×+×××== 0.12 mm(5)验算: 0.12< [ωmax ]=0.20mm, 满足。

无梁楼盖计算范文

无梁楼盖计算范文

无梁楼盖计算范文无梁楼盖是指没有横梁的楼顶结构,又被称为平屋顶结构。

它的设计和计算包括了屋面的强度、刚度等方面。

本文将对无梁楼盖的计算进行详细介绍。

无梁楼盖的计算主要包括以下几个方面:1.楼面荷载计算:楼面荷载是指建筑物楼面上的荷载,主要包括活荷载和恒荷载。

活荷载是指建筑物使用过程中产生的荷载,如人员、家具、设备等,通常由国家相关标准规定。

恒荷载是指建筑物自身重量产生的荷载。

根据设计标准和需求,计算出楼面上的活荷载和恒荷载,并加以合并得到总荷载。

2.屋面尺寸确定:根据建筑设计信息,确定无梁屋面的尺寸。

屋面尺寸的确定涉及到建筑物的布置和功能需求,需要考虑到空间使用的方便性和经济性。

3.材料选择:根据屋面尺寸和所需的荷载承载能力,选择适合的楼盖材料。

常见的无梁楼盖材料有钢筋混凝土、钢板、木材等。

选择材料时,需要考虑材料的强度、重量、可用性等因素。

4.结构计算:根据楼面荷载和选择的材料,进行无梁楼盖的结构计算。

结构计算主要包括屋面板的厚度、梁板的尺寸、支撑结构的布置等。

需要考虑到结构的强度、刚度和稳定性,确保无梁楼盖的安全使用。

5.施工技术:根据计算结果,确定无梁楼盖的施工技术和方法。

施工技术包括无梁屋面的搭建、支撑结构的安装、材料的连接等。

需要保证施工质量和工期的要求。

无梁楼盖的计算需要建筑工程师和结构工程师的合作,确保计算结果的准确性和可靠性。

计算过程中需要遵循相关的设计规范和标准,如国家标准《建筑结构荷载规范》等。

同时,还需要考虑到建筑物的安全使用和经济性,确保设计方案的可行性。

总之,无梁楼盖的计算是建筑设计过程中重要的一部分,它需要综合考虑建筑物的功能需求、荷载特点和结构特点。

只有通过科学合理的计算和设计,才能得到安全可靠的无梁楼盖结构。

无梁楼盖的计算方法

无梁楼盖的计算方法

无梁楼盖的计算方法近些年来,随着科学技术的不断向前发展,多种科学技术手段已经逐渐的运用到了各种建筑的建设过程当中。

其中,无梁楼盖就是一种比较新型的建筑方式,这种建筑方式具有多个方面的有点,因此被大量的运用到了建筑的建设过程当中。

但是,无梁楼盖也存在着受力复杂方面的特点。

为了保证无梁楼盖的建设质量,无梁楼盖在进行设计的过程当中必须采取计算方法进行准确的计算。

对此本文主要对无梁楼盖几种常用的计算方法进行了分析介绍。

标签建筑;无梁楼盖;受力复杂;计算方法;分析介绍1、前言无梁楼盖是一种比较新型的楼盖建设方式,与传统的楼盖建设方式存在着很大的区别。

现阶段,为了最大限度的提高楼盖的建设质量以及减小施工的复杂程度,无梁楼盖才被逐渐的运用到了楼盖的建设过程当中。

无梁楼盖在进行设计的过程当中,必须对其受力情况进行准确的分析计算,然后才能指导楼盖的施工。

因此,我们很有必要对我国现阶段无梁楼盖常用的几种计算方法进行分析阐述。

2、无梁楼盖的优点正是因为无梁楼盖具有多个方面的优点,无梁楼盖才逐渐的被运用到了楼盖的建设过程当中同时也得到了相关人士的认可。

无梁楼盖就是指在楼盖进行施工建设的过程当中,省去了梁肋的设置,而是直接将施工材料的全部载荷让柱子进行承担。

正是因为无梁楼盖建设方式的特殊性以及将楼盖的所有载荷都由柱子来承担,那么对无梁楼盖的整体以及局部受力情况要求非常的高。

从总体来看,无梁楼盖是楼盖建设过程当中一种整体的发展趋势,所具有的优点主要体现在以下几个方面:第一,结构高度变小。

这主要是因为无梁楼盖在进行施工的过程当中去除了全部的梁肋,使得楼盖的整体建设高度降低;第二,板底平整也是无梁楼盖的一个比较突出的优点;第三,整体性比较好,并且从构造方面来看也比较的简单;第四,施工程序的复杂程度也大大的被降低,所建设楼层的整体高度随着无梁楼盖高度的降低会显著的增加。

总之,无梁楼盖是一种适应现代建筑的新型楼盖建筑方式,是非常值得大力推广的一种建设方式。

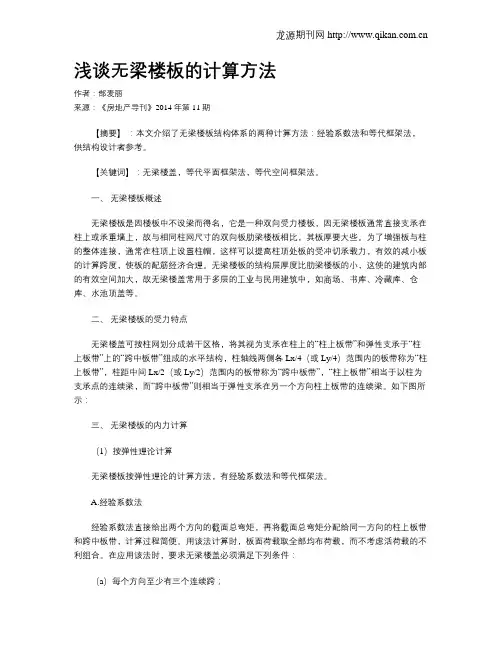

浅谈无梁楼板的计算方法

浅谈无梁楼板的计算方法

浅谈无梁楼板的计算方法作者:郜麦丽来源:《房地产导刊》2014年第11期【摘要】:本文介绍了无梁楼板结构体系的两种计算方法:经验系数法和等代框架法,供结构设计者参考。

【关键词】:无梁楼盖,等代平面框架法,等代空间框架法。

一、无梁楼板概述无梁楼板是因楼板中不设梁而得名,它是一种双向受力楼板,因无梁楼板通常直接支承在柱上或承重墙上,故与相同柱网尺寸的双向板肋梁楼板相比,其板厚要大些。

为了增强板与柱的整体连接,通常在柱顶上设置柱帽,这样可以提高柱顶处板的受冲切承载力,有效的减小板的计算跨度,使板的配筋经济合理。

无梁楼板的结构层厚度比肋梁楼板的小,这使的建筑内部的有效空间加大,故无梁楼盖常用于多层的工业与民用建筑中,如商场、书库、冷藏库、仓库、水池顶盖等。

二、无梁楼板的受力特点无梁楼盖可按柱网划分成若干区格,将其视为支承在柱上的“柱上板带”和弹性支承于“柱上板带”上的“跨中板带”组成的水平结构,柱轴线两侧各Lx/4(或Ly/4)范围内的板带称为“柱上板带”,柱距中间Lx/2(或Ly/2)范围内的板带称为“跨中板带”,“柱上板带”相当于以柱为支承点的连续梁,而“跨中板带”则相当于弹性支承在另一个方向柱上板带的连续梁。

如下图所示:三、无梁楼板的内力计算(1)按弹性理论计算无梁楼板按弹性理论的计算方法,有经验系数法和等代框架法。

A.经验系数法经验系数法直接给出两个方向的截面总弯矩,再将截面总弯矩分配给同一方向的柱上板带和跨中板带,计算过程简便。

用该法计算时,板面荷载取全部均布荷载,而不考虑活荷载的不利组合。

在应用该法时,要求无梁楼盖必须满足下列条件:(a)每个方向至少有三个连续跨;(b )同一方向各跨跨度相差不超过20%,边跨的跨度不大于其相邻的内跨;(c )区格为矩形,任一区格长、短跨的比值不大于1.5;(d)活荷载与恒荷载的比值不大于3;经验系数法板带弯矩分配系数截面柱上板带跨中板带内跨支座负弯矩跨中正弯矩 0.5Mo0.18Mo 0.17Mo0.15Mo边跨第一内支座负弯矩跨中正弯矩边支座负弯矩 0.5Mo0.22Mo0.48Mo 0.17Mo0.18Mo0.05Mo其中Mox= , Moy=至于沿外边缘(靠墙)平行于圈梁的跨中板带和半柱上板带的截面弯矩,由于沿外边缘设置有圈梁,而圈梁又承担了部分板面荷载,故可以比中区格和边区格的相应系数值有所降低。

无梁楼盖的计算

无梁楼盖的计算

无梁楼盖的计算无梁楼盖在车库和商场比较有用,尤其在非抗震区。

现在谈谈无梁板的设计:设计:关于无梁板的内力计算,一般的,软件都不是很好用,pkpm提出过相关计算方法,我觉得也不是很完善,它只提到位移,周期计算。

对于施工图设计并不完善。

计算机计算方法是有限元分析法。

一般的,手算计算方法有:等代框架法,经验系数法。

等代框架就是把板带等效成相应刚度的梁,再与柱子组合成框架参与计算,这个在计算水平作用时候还要注意等代框架取板的宽度,计算结构位移和周期都是有用的,不过有一点要注意,柱子刚度不准确了,如果双向都要等代就比较麻烦。

pkpm提到过用弹性板和真实柱子来计算,我想应该准确一点。

我曾经比较过没有水平力下的弯矩基本上没有什么变化。

如果合用经验系数法的条件,用经验系数法很简单,也计算的比较准确。

经验系数法就是按边跨条件定义边跨的内力,内跨用0.65Mo与0.35Mo来分配内力。

所以首先必须计算在简支下的跨中弯矩Mo。

无梁楼盖要注意的就是计算跨度的问题,计算模型,计算荷载。

如果还有柱帽和托板,还要注意内力会往支座处倾斜,这个时候要注意截面设计的位置,和节点构造。

板厚的取值应该根据长跨的来确定。

计算模型就是简化为一个方向的单向板,X,Y向都要计算100%的荷载,相当于计算2次单向板,分别计算受力钢筋。

构造:一般的无梁楼盖的构造主要就是暗梁,柱头构造,板面抗裂构造。

暗梁注意暗梁宽度和钢筋面积大小,箍筋刚度和密度,要在施工过程中经得起工人的踩压而不变形,这个靠经验,板比较厚(250以上)的情况,建议用10,或12的钢筋做箍筋,做稀一点也可以。

柱头处注意钢筋截断的长度,尤其是有托板的情况下要重视。

另外一个重要的构造就是板筋的搭接问题,对于无梁板什么地方受拉什么受压要清楚,搭接要符合规范,必要时候要在施工图中说明!板面通筋很重要,有人分析尽量不要大于200的间距,尤其是长度比较大的和温差有明显的位置,要计算一下板面通筋的量。

无梁楼盖两种计算模式结果对比

无梁楼盖两种计算模式结果对比

无梁楼盖两种计算模式结果对比无梁楼盖是指楼板上不设置梁的一种结构形式。

在建筑设计中,无梁楼盖可以采用两种计算模式,即孤立柱法和连续柱法。

本文将详细介绍这两种计算模式的具体原理和结果对比。

一、孤立柱法孤立柱法是指将无梁楼盖的计算问题分解为楼板和柱子分别进行计算的方法。

具体来说,将楼板以无梁矩形板进行计算,然后再将弯矩集中到四个柱子上,利用单片楼板与四个孤立柱之间的协同作用来进行计算。

孤立柱法的计算步骤如下:1.首先进行楼板的计算,采用垂直荷载法进行计算,根据楼板所受到的荷载大小进行受力分析,计算楼板所受到的弯矩和剪力;2.然后将计算出的楼板弯矩集中到四个孤立柱上,根据楼板受力点的位置和弯矩大小,计算出每个孤立柱所受到的弯矩和剪力;3.最后,根据孤立柱所受到的荷载大小和弯矩大小,进行孤立柱的计算,计算出孤立柱的截面尺寸和受力性能。

使用孤立柱法进行无梁楼盖的计算,其优点是计算简单、直观,可以通过分析单个孤立柱的截面尺寸来确定整个楼盖的结构设计。

然而,孤立柱法忽略了楼板和孤立柱之间的连续性,未能充分利用楼板和柱子之间的共同协作效应。

因此,在一些结构设计中可能存在不足之处。

二、连续柱法连续柱法是指将无梁楼盖的计算问题看作是楼板和柱子之间的连续体系进行计算的方法。

具体来说,将楼板和柱子看作是一个整体,利用连续性原理来进行受力分析和计算。

连续柱法的计算步骤如下:1.首先进行楼板和柱子之间的连续体系模型的建立,将楼板和柱子连接起来,考虑楼板和柱子之间的连续性;2.然后进行楼板的计算,采用垂直荷载法进行计算,根据楼板所受到的荷载大小进行受力分析,计算楼板所受到的弯矩和剪力;3.接下来,进行柱子的计算,根据连续体系的受力平衡和变形条件,计算出每个柱子所受到的荷载大小和弯矩大小;4.最后,根据柱子所受到的荷载大小和弯矩大小,进行柱子的计算,计算出柱子的截面尺寸和受力性能。

使用连续柱法进行无梁楼盖的计算,其优点是能够充分考虑楼板和柱子之间的连续性,利用楼板和柱子之间的共同协作效应,提高结构的整体性能。

YJK无梁楼盖有限元计算方法

YJK无梁楼盖有限元计算方法
• 在楼板施工图中完成无梁楼盖配筋设计 • 按有限元方式计算楼板,软件考虑了柱帽影响 • 设置为考虑梁的弹性变形,由于梁高与板厚一致重叠,为
避免造成无梁板计算刚度被放大,板有限元计算时忽略了 梁的截面刚度 • 按照平法标准图的柱上板带、跨中板带方式出图,柱上和 跨中板带都包含贯通钢筋和非贯通钢筋,经济合理,填补 了这项应用空白。
特种结构设计
2013年3月
北京盈建科软件有限责任公司 (Beijing YJK Building Software Co., Ltd.)
特种结构设计
• 无梁楼盖 • 现浇空心板 • 筒仓 • 水池 • 预应力 • 钢结构 • 自定义荷载工况和组合
2
无梁楼盖设计
3
无梁楼盖设计(建模)
• 建模中设置暗梁,即按《高规》8.2.4:应在柱上板带中设 置构造暗梁,暗梁宽度取柱宽及两侧各1.5倍板厚之和
8
板有限元计算结果(X向和Y向弯矩)
X向和Y向弯矩(黄色为负弯矩区) 9
各单元X向弯矩
10
设计流程
楼板施工图中设置了无梁楼盖菜单; 用户用多边形框选需要按照无梁楼 盖设计的范围; 软件对梁高小于板厚的梁,自动划 分柱上板带; 按楼板有限元计算全层楼板; 分区域给出弯矩配筋:
1、柱帽或柱上板带相交区域,这 部分受力最大;
15
柱上板带配筋 16
跨中板带配筋
17
18
按照平法标准图的柱上板带、跨中板带方式出图
19
谢 谢!
20• 服务理念中Fra bibliotek“点点” • ◆理解多一点 真情浓一点 • ◆学习勤一点 品质高一点 • ◆理由少一点 效率高一点 • ◆处理问题灵活点 工作过程用心点 • ◆对待同事宽容点 互相协作快乐点

无梁楼盖经验系数法

无梁楼盖经验系数法

无梁楼盖计算书计算条件:跨度lx(m):9.8跨度ly(m):9.8板厚(mm):350水浮力(kN/m2):51.03柱帽尺寸(mm):x向:4900y向:4900高:900混凝土强度等级:C30f c =14.3f y =360板顶as 45板底as’80内力计算结果:x向总弯矩设计值Mox=1/8*q*ly(lx-2/3c)^2=2984.51983y向总弯矩设计值Moy=1/8*q*lx(ly-2/3c)^2=2984.51983x向总弯矩分配表(kN.m)y向总弯矩分配表(kN.m)柱上板带跨中板带柱上板带跨中板带支座截面负弯矩1492.26507.37支座截面负弯矩1492.26507.37跨中正弯矩537.21447.682984.52跨中正弯矩537.21447.682984.52第一内支座截面负弯矩1492.26507.37第一内支座截面负弯矩1492.26507.37跨中正弯矩656.59537.21跨中正弯矩656.59537.21边支座截面负弯矩1432.57149.23边支座截面负弯1432.57149.23配筋计算结果:x向配筋表(mm2)y向配筋表(mm2)柱上板带跨中板带柱上板带/m 跨中板带/m柱上板带跨中板带柱上板带/m 跨中板带/m 支座截面配筋5137.85508.51048.51124.2支座截面配筋5137.85508.51048.51124.2跨中配筋5112.84227.81043.4862.8跨中配筋5112.84227.81043.4862.8第一内支座截面配筋5137.85508.51048.51124.2第一内支座截面配筋5137.85508.51048.51124.2跨中配筋6315.95112.81289.01043.4跨中配筋6315.95112.81289.01043.4边支座截面配筋17728.81558.43618.1318.0边支座截面配筋17728.81558.43618.1318.0截面内跨边跨内跨边跨截面内跨边跨截面截面内跨边跨。

无梁楼盖体系内力计算分析

无梁楼盖体系内力计算分析

无梁楼盖体系内力计算分析前言:无梁楼盖体系同时也被称为板柱体系,主要通过在楼盖中布置梁肋,将现浇混凝土板支承于柱,从受力角度来讲,无梁楼盖具有双向受力特点,同时楼面荷载将直接传递于柱,进而传递于基础。

无梁楼盖从其结构形式可分为密肋板或平板。

根据柱帽可分为无柱帽或有柱帽无梁楼盖体系,根据施工流程可分为现浇式或整体装配式。

根据笔者经验,当建筑楼面的可变标准荷载值超过5KN/m2时或其跨度低于6m时,均适用无梁楼盖体系。

无梁楼盖结构体系目前适用于商场、多层工业厂房、库房、图书馆等建筑,其柱网多采用矩形或正方形,其中以正方形更具经济性。

板内钢筋根据纵、横向布置,楼盖的四边支承于墙上或边柱圈梁上,从而能够控制房屋的体积以及节省墙体结构,无梁楼盖的平整度较高,从而通风、采光以及卫生条件更为理想。

由于施工模板较为简单,从而能够节省大量的模板用量与人员成本,因此推广无梁楼盖体系具有经济性与社会效益。

1、无梁楼盖体系内力计算无梁楼盖结构体系设计可通过弹性理论来分析计算,也可根据塑性理论进行分析计算,目前常用的设计方法包括:经验系数计算法、等代框架计算法、精确计算法等。

1.1经验系数计算法该法常适用于较为规则的等代框架建筑,采用经验系数法时,建筑物必须符合下列条件:第一,无梁楼盖结构纵、横方向均超过连续三跨;第二,区格内的长跨与短跨之比不小于1.5;第三,相同方向的最大与最小跨度比值应当小于1.2 ,且两端跨度不应大于内跨;第四,活荷载不应大于3倍的恒荷载设计值;第五,为确保无梁楼盖能抵抗水平荷载,在无梁楼盖结构体系中应确保有剪力与抗侧力支撑。

经验系数计算法是基于薄板弹性理论,得出柱上与跨中板带在跨中截面、支座截面的弯矩系数,根据经验系数法给出无梁楼盖内力数值,最终总结其纵、横向板的总弯矩,根据其弯矩分配系数,从而计算各截面弯矩数值。

1.2等代框架计算法等代框架计算法主要是将整个建筑结构沿横、纵划分为纵向与横向等代框架,不同于普通框架柱,普通框架梁柱均能够传递内力包括弯矩、轴力等,而在等代框架体系中,在竖向荷载条件下,等代框架梁宽度取值方向与梁跨呈垂直方向,其数值都均大于柱宽,仅一小部分竖向荷载靠柱子直接传递,其余荷载都通过扭矩来进行传递,所以无梁楼盖体系中代框架柱包括柱帽以及两侧扭臂等,在设计过程中其刚度都应当充分等代柱的受弯刚度与扭臂受扭刚度。

无梁楼盖计算

无梁楼盖计算

地下车库中无梁楼盖结构设计要点一、无梁楼盖结构体系应用范围1.北京地域工程:本地下车库与主楼相连时,假设主楼知足自嵌固的要求(不管嵌固端设置在基础底板仍是地下一层顶板),车库体系都可选为无梁楼盖。

2.外地工程:本地下车库与主楼相连时,假设主楼的嵌固端设置在地下一层顶板,而主楼自身的刚度又知足嵌固要求,车库顶板覆土接近地下一层层高的2/3时(车库竖向标高接近于主楼地下二层),车库体系可选为无梁楼盖。

其他情形需与本地审图部门沟通。

3.埋入土中的纯地下车库,结构体系可选为无梁楼盖;关于局部外露的车库,从经济性的角度动身,体系选为梁板结构较为合理(因假设为无梁楼盖,应设置构造暗梁,那么钢筋用量增大20%左右)。

二、地下车库楼盖形式选型1.地下一层顶板(有覆土):一样来讲,若顶板覆土厚度大于1.0m,结构体系宜选取无梁楼盖,假设顶板覆土小于,那么无梁楼盖与梁板式大板体系均为可选方案,现在需比较二者的经济性。

2.地下二层顶板(无覆土):从材料经济性角度动身,建议选取双次梁方案。

3.人防地下室顶板:因荷载较大,选取无梁楼盖体系较为经济。

三、无梁楼盖方案设计1.柱帽选型:当荷载较大时,选用锥形柱帽+平柱帽;当荷载较小(仅为平常汽车库荷载)时,选用平柱帽。

2.柱帽及板带尺寸柱帽尺寸:A=1/3L0;L0—柱中心线距离;平柱帽厚:=1/4△L;△L=1/2(A-C);斜柱帽高度:h3=400(500);依照冲切计算及车库净高(净高不小于)确信;板带尺寸:B=1/4(L1+L2);L1、L2—柱帽相邻跨柱中心线距离;3.端柱网柱网的跨度大小直接决定着板厚及配筋,一样来讲,车库的柱网在之间较为合理,当跨度大于此值时,应增加柱子或墙体等竖向繁重构件,专门关于端跨,柱网的转变对配筋的阻碍超级明显,端跨应小于或等于中间跨跨度。

4.板带区域分割1)正交柱网与斜交柱网交壤处需设置大梁,分为两个独立区域别离进行计算(图1).2)主楼凹凸边缘处,如车库柱距主楼外墙距离过大,那么需在主楼外墙凹口处设置边梁,减小计算跨度。

无梁楼盖计算

无梁楼盖计算

地下车库中无梁楼盖结构设计要点一、无梁楼盖结构体系应用范围1.北京地区工程:当地下车库与主楼相连时,若主楼满足自嵌固的要求(无论嵌固端设置在基础底板还是地下一层顶板),车库体系均可选为无梁楼盖。

2.外地工程:当地下车库与主楼相连时,若主楼的嵌固端设置在地下一层顶板,而主楼自身的刚度又满足嵌固要求,车库顶板覆土接近地下一层层高的2/3时(车库竖向标高接近于主楼地下二层),车库体系可选为无梁楼盖。

其他情况需与当地审图部门沟通。

3.埋入土中的纯地下车库,结构体系可选为无梁楼盖;对于局部外露的车库,从经济性的角度出发,体系选为梁板结构较为合理(因若为无梁楼盖,应设置构造暗梁,则钢筋用量增大20%左右)。

二、地下车库楼盖形式选型1.地下一层顶板(有覆土):一般来说,若顶板覆土厚度大于1.0m,结构体系宜选取无梁楼盖,若顶板覆土小于1.0m,则无梁楼盖与梁板式大板体系均为可选方案,此时需比较两者的经济性。

2.地下二层顶板(无覆土):从材料经济性角度出发,建议选取双次梁方案。

3.人防地下室顶板:因荷载较大,选取无梁楼盖体系较为经济。

三、无梁楼盖方案设计1.柱帽选型:当荷载较大时,选用锥形柱帽+平柱帽;当荷载较小(仅为平时汽车库荷载)时,选用平柱帽。

2.柱帽及板带尺寸柱帽尺寸:A=1/3L0;L0—柱中心线距离;平柱帽厚:=1/4△L;△L=1/2(A-C);斜柱帽高度:h3=400(500);根据冲切计算及车库净高(净高不小于2.0m)确定;板带尺寸:B=1/4(L1+L2);L1、L2—柱帽相邻跨柱中心线距离;3.端柱网柱网的跨度大小直接决定着板厚及配筋,一般来说,车库的柱网在8.0m~8.4m之间较为合理,当跨度大于此值时,应增加柱子或墙体等竖向承重构件,特别对于端跨,柱网的变化对配筋的影响非常明显,端跨应小于或等于中间跨跨度。

4.板带区域分割1)正交柱网与斜交柱网交界处需设置大梁,分为两个独立区域分别进行计算(图1).2)主楼凹凸边缘处,如车库柱距主楼外墙距离过大,则需在主楼外墙凹口处设置边梁,减小计算跨度。

阐述混凝土无梁楼盖计算方法

阐述混凝土无梁楼盖计算方法

阐述混凝土无梁楼盖计算方法1.引言无梁楼盖是建筑中常见结构形式,是近年来发展较为迅速的一项建筑结构新技术。

与传统的梁板楼盖体系相比,具有整体性好、建筑空间大,可有效降低层高,减少地库埋深等优点。

在施工方面,采用无梁楼盖结构体系的建筑物具有施工支模简单、楼面钢筋绑扎方便,设备安装方便等优点,大大提高了施工速度。

因此,无梁楼盖结构具有明显的经济效益和社会效益。

2.无梁楼盖结构体系计算方法通常在进行无梁楼盖设计时主要的计算方法有精确计算法、经验系数法、等代框架法和有限元计算法。

由于精确计算法的计算过程复杂,且计算结果与实验数据有一定的出入,故应用较少。

工程设计通常采用经验系数法、等代框架法和有限元计算法。

2.1经验系数法2.2等代框架法等代框架法,即将整个无梁板结构分别沿纵横柱列方向划分为具有“等代柱”和“等代梁”的纵向和横向框架。

等代柱的截面即原柱的截面。

等代柱的计算高度为:对底层,取为基础顶面至楼板底面的高度减去柱帽的高度;对于其他各层,取为层高减去柱帽的高度。

等代梁的高度取为板的厚度。

等代框架梁的跨度,在两个方向分别取为(Lx-2C/3)和(Ly-2C/3)。

对竖向荷载作用下的无梁板结构用等效框架法确定其内力时,等代梁的宽度取为板跨中心线间的距离(Lx或Ly)。

等代框架法分等代平面框架法和等代空间框架法。

2.2.1等代平面框架法将整个结构分别沿纵、横柱列两个方向划分,并将其视为纵向等效框架和横向等效框架,等代梁的宽度在水平荷载作用下取板跨中心线距离的一半,在竖向荷载作用下则取板跨中心线间的距离。

对于地下室顶板结构,因其主要受竖向荷载作用,故等代梁宽取板跨中心线间的距离;等代梁高取板厚。

在对等代框架进行计算后,将计算弯矩按照一定的系数分配给柱上板带和跨中板带。

同一工程需沿两个主轴方向分别加载计算。

2.2.2等代空间框架法将结构板按纵、横两向划分为若干纵向梁和横向梁组成的交叉体系,与柱子形成空间框架,利用空间杆系分析程序进行结构的分析计算,可一次性得出两个主轴方向的计算结果,且无需再将弯矩值进行分配,计算不仅较等代平面框架法快捷且更为准确。

无梁楼盖计算方法

无梁楼盖计算方法

无梁楼盖计算方法
无梁楼盖是一种常用的结构形式,其特点是没有横梁作为支撑,主要
由由砖、砂浆和钢筋组成的楼板板材直接承受楼层荷载,并将荷载传递到
墙体上。

无梁楼盖的计算方法主要包括楼板荷载计算、楼板设计和墙体设计三
个方面。

首先,根据楼层设计要求和使用情况,确定楼板的荷载。

楼板的荷载
可以分为自重荷载、活荷载和设备荷载。

自重荷载是指楼板自身的重量,
可以由楼板材料的密度和厚度来计算。

活荷载是指人员和设备在楼板上活
动造成的荷载,在国家标准中有详细的要求。

设备荷载是指楼层内设置的
特殊设备引起的荷载,需要根据设备的重量和分布情况进行计算。

其次,根据楼板的荷载计算结果,确定楼板的设计参数。

楼板设计参
数包括楼板的净跨度、楼板的截面尺寸和楼板的钢筋布置。

楼板的净跨度
是指除去墙体厚度后的实际自由跨度,需要根据楼层布置和结构限制进行
确定。

楼板的截面尺寸和钢筋布置需要根据楼板的强度和刚度要求进行设计,可以采用模型分析和受力平衡原理来确定,通常需要根据经验和规范
进行调整。

最后,根据楼板的设计参数,进行墙体的设计。

无梁楼盖的墙体设计
主要包括墙体厚度、墙体的自重荷载、楼板与墙体的连接、墙体与楼板的
受力传递等方面。

墙体的厚度需要根据楼板的截面尺寸和荷载要求来确定,一般可以采用经验公式进行计算。

楼板与墙体的连接可以采用悬挑钢筋、
连接板等方式来实现。

墙体与楼板的受力传递需要通过墙体的竖向钢筋和
楼板的横向钢筋来实现,需要满足受力平衡和变形要求。

无梁楼盖计算的探讨

无梁楼盖计算的探讨

无梁楼盖计算的探讨无梁楼盖结构体系具有结构高度小、板底平整、构造简单、整体性好、建筑空间大、可有效地增加层高、施工方便等优点。

但其同时也具有受力复杂,抗震性能差等缺点。

本文系统介绍了无梁楼盖的设计方法,在设计中需要重点验算的部位和一些构造要求标签无梁楼盖;计算方法;内力1引言无梁楼盖即是在楼盖中不设置梁肋,将板直接支承在柱上,楼面荷载直接通过柱子传至基础。

无梁楼盖又分为板柱结构和板柱)剪力墙结构。

板柱结构由楼板、柱和柱帽组成;板柱)剪力墙结构由楼板、柱、柱帽和剪力墙组成。

在我国,无梁楼盖结构体系是近年来发展较为迅速的一项建筑结构新技术,常用于冷库、商场、仓库、书库等建筑。

较之传统的密肋梁结构体系它具有结构高度小、板底平整、构造简单、整体性好、建筑空间大、可有效地增加层高等优点。

并且,采用无梁楼盖体系的建筑物的地震效应也要明显小于层高较大的梁板结构体系的建筑物。

在施工方面,采用无梁楼盖结构体系的建筑物具有施工支模简单、楼面钢筋绑扎方便,设备安装方便等优点,从而大大提高了施工速度。

因此,采用无梁楼盖结构具有明显的经济效益和社会效益。

但无梁楼盖结构体系也有其自身的缺点:由于取消了肋梁,使无梁楼盖结构体系的抗弯刚度减小、挠度增大,柱子周边的剪应力高度集中,可能会引起局部板的冲切破坏;侧向刚度比较差,层数较少时可以设置板柱结构来抵抗水平荷载,当层数较多或要求抗震时,一般需要设剪力墙、筒体等来增加侧向刚度。

对无梁楼盖进行工程设计的研究具有一定的实际意义。

2 内力计算方法通常在进行无梁楼盖设计时,可以采用三种方法:弯矩系数法、等效框架法、精确计算法。

2.1 弯矩系数法弯矩系数法是在弹性薄板理论的分析基础上,给出柱上板带和跨中板带在跨中截面、支座截面上的弯矩计算系数;计算时,先算出总弯矩,再乘以相应的弯矩计算系数即可得到截面的弯矩。

采用弯矩系数法时,必须符合下列条件:①每个方向至少有三个连续跨;②任一区格板的长跨与短跨之比值不大于115;③同方向相邻跨度的差值不超过较长跨度的1 /3;④可变荷载和永久荷载设计值之比q /g≤3。

地下室无梁楼盖计算方法研究 安灵健

地下室无梁楼盖计算方法研究 安灵健

地下室无梁楼盖计算方法研究安灵健摘要:无梁楼盖又称之为板柱结构,它由楼板和柱组成承重结构,他以传力直接、整体性好,施工简便、提高施工进度、最大限度的提高楼层净高、降低建筑高度、减少工程造价而受到广泛的重视,进一步加强对其的研究非常有必要。

基于此本文分析了地下室无梁楼盖计算方法。

关键词:地下室;无梁楼盖;计算方法1、概述1.1、地下室无梁楼盖的特点无梁楼盖为双向受力板柱结构,无梁楼板为四点支承双向板。

研究表明,无梁楼板开裂前处于弹性工作状态,随着荷载的增加,裂缝首先出现在柱帽顶部,随后不断发展,出现在跨中中部的1/3跨度处,再后来成批地出现板底裂缝,直至柱帽顶部、柱列轴线的板顶和跨中的板底出现很大的裂缝,此时,钢筋受拉屈服,混凝土达到极限压应变,楼板也出现严重破坏的状态。

将无梁楼盖运用于地下室,可有效降低地下室层高,从而减少地下室总埋深。

从使用效果来看,可增加地下室的有效使用面积,节约通风设备和长期供电的投入。

就结构成本而言,可降低基坑支护费用,减少基坑土方开挖量,节约地下室竖向构件的材料用量。

由于无梁楼盖有上述几个特点,因此无梁楼盖被越来越多地运用于地下室中。

另外,因为无梁楼盖具有明显不同于有梁楼盖的特点,因此应高度重视其结构的设计。

1.2、无梁楼盖结构形式的选择传统的无梁楼盖为等厚度无梁楼盖,随着技术的进步,出现了柱上板带厚于其他部位的不等厚无梁楼盖。

无梁楼盖按是否设置柱帽,可以分为不设柱帽、设锥形柱帽和设方形柱帽三种形式。

根据刚度原理,柱上板带刚度大于其余部位有利于荷载的传递,因此,从受力合理性来看,不等厚无梁楼盖优于等厚度无梁楼盖。

必须指出的是,不等厚无梁楼盖可能因构造的需要,其用钢量略大于等厚度无梁楼盖,但其受力合理、自重较轻,所以仍然建议优先选择不等厚无梁楼盖。

无梁楼盖是否设置柱帽,主要取决于柱上板带的厚度是否满足抗冲切的要求。

如果厚度合适,且不需要配置或仅需配置少量抗冲切箍筋就能满足要求时,则不设柱帽;否则需要设柱帽。

地下室顶板无梁楼盖模板盘扣式计算书

地下室顶板无梁楼盖模板盘扣式计算书

无梁楼盖(标高-1.300)模板(盘扣式)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20192、《建筑施工承插盘扣式钢管支架安全技术规范》JGJ 231-20193、《混凝土结构设计规范》GB50010-20194、《建筑结构荷载规范》GB 50009-20195、《钢结构设计规范》GB 50017-2019一、工程属性二、荷载设计三、模板体系设计纵向剖面图横向剖面图四、面板验算按简支梁,取1m单位宽度计算。

计算简图如下:W=bt2/6=1000×182/6=54000mm4I=bt3/12=1000×183/12=486000mm3承载能力极限状态q1=γG b(G1k+(G2k+G3k)h0)+γQ bQ1k=1.2×1×(0.1+(24+1.1)×0.35)+1.4×1×3=14.862kN/mq1静=γG b(G1k+(G2k+G3k)h0)=1.2×1×(0.1+(24+1.1)×0.35)=10.662kN/m正常使用极限状态q=γG b(G1k+(G2k+G3k)h0)+γQ bQ1k=1×1×(0.1+(24+1.1)×0.35)+1×1×3=11.885kN/m1、强度验算M max=0.125q1l2=0.125×14.862×0.32=0.167kN·mσ=M max/W=0.167×106/(54000×103)=3.093N/mm2≤[f]=16.83N/mm2满足要求!2、挠度验算νmax=5ql4/(384EI)=5×11.885×3004/(384×9350×486000)=0.276mm νmax=0.276 mm≤min{300/150,10}=2mm满足要求!五、小梁验算承载能力极限状态q1=γG l(G1k+(G2k+G3k)h0)+γQ lQ1k=1.2×0.3×(0.3+(24+1.1) ×0.35)+1.4×0.3×3=4.531kN/m正常使用极限状态q=γG l(G1k+(G2k+G3k)h0)+γQ lQ1k=1×0.3×(0.3+(24+1.1)×0.35)+1×0.3×3=3.626kN/m按二等跨梁连续梁计算,又因小梁较大悬挑长度为100mm,因此需进行最不利组合,计算简图如下:1、强度验算σ=M max/W=0.447×106/83333=5.364N/mm2≤[f]=12.87N/mm2满足要求!2、抗剪验算V max=2.51kNτmax=3V max/(2bh0)=3×2.51×1000/(2×50×100)=0.753N/mm2≤[τ]=1.386N/mm2满足要求!3、挠度验算νmax=0.353mm≤[ν]=min[l b/150,10]=min[900/150,10]=6mm 满足要求!4、支座反力承载能力极限状态R1=2.02kNR2=5.021kNR3=2.02kN正常使用极限状态R1ˊ=1.618kNR2ˊ=4.023kNR3ˊ=1.618kN六、主梁验算承载能力极限状态R=max[R1,R2,R3]/2=max[2.02,5.021,2.02]/2=2.5105kN 正常使用极限状态Rˊ=max[R1ˊ,R2ˊ,R3ˊ]/2=max[1.618,4.023,1.618]/2=2.0115kN 计算简图如下:1、抗弯验算σ=M max/W=0.659×106/4730=139.323N/mm2≤[f]=205N/mm2满足要求!2、抗剪验算V max=4.08kNτmax=2V max/A=2×4.08×1000/450=18.133N/mm2≤[τ]=125N/mm2满足要求!3、挠度验算νmax=0.772mm≤[ν]=min[l b/150,10]=min[900/150,10] =6mm 满足要求!七、立柱验算1、长细比验算l01=hˊ+2ka=1000+2×0.7×150=1210mml02=ηh=1.2×1800=2160mm取两值中的大值l0=2160mmλ=l0/i=2160/15.9=135.849≤[λ]=150长细比满足要求!2、立柱稳定性验算不考虑风荷载顶部立杆段:λ1=l01/i=1210/15.9=76.101查表得,φ=0.664N1=[γG(G1k+(G2k+G3k)h0)+γQ Q1k]l a l b=[1.2×(0.5+(24+1.1)×0.35)+ 1.4×3]×0.9×0.9=12.427kNf=N1/(φ1A)=12.427×103/(0.664×450)=41.59N/mm2≤[σ]=300N/mm2满足要求!非顶部立杆段:λ2=l02/i=2160/15.9=135.849查表得,φ=0.28N2=[γG(G1k+(G2k+G3k)h0)+γQ Q1k]l a l b=[1.2×(1.05+(24+1.1)×0.35) +1.4×3]×0.9×0.9=12.962kNf=N2/(φ2A)=12.962×103/(0.28×450)=102.873N/mm2≤[σ]=300N/mm2满足要求!考虑风荷载M w=ψc×γQωk l a h2/10=0.9×1.4×0.4×0.9×1.82/10=0.147kN·m 顶部立杆段:N1w=[γG(G1k+(G2k+G3k)h0)+ψc×γQQ1k]l a l b+ψc×γQ M w/l b=[1.2×(0.5+(24+1.1)×0.35)+0.9×1.4×3 ]×0.9×0.9+0.9×1.4×0.147/0.9=12.293kNf=N1w/(φ1A)+M w/W=12.293×103/(0.664×450)+0.147×106/4730=7 2.219N/mm2≤[σ]=300N/mm2满足要求!非顶部立杆段:N2w=[γG(G1k+(G2k+G3k)h0)+ψc×γQQ1k]l a l b+ψc×γQ M w/l b=[1.2×(1.05+(24+1.1)×0.35)+0.9×1.4×3]×0.9×0.9+0.9×1.4×0.147/0.9=12.827kNf=N2w/(φ2A)+M w/W=12.827×103/(0.28×450)+0.147×106/4730=13 2.88N/mm2≤[σ]=300N/mm2满足要求!八、可调托座验算按上节计算可知,可调托座受力N =12.427kN≤[N]=40kN满足要求!九、抗倾覆验算混凝土浇筑前,倾覆力矩主要由风荷载产生,抗倾覆力矩主要由模板及支架自重产生M T=ψc×γQ(ωk L a Hh2+Q3k L a h1)=0.9×1.4×(0.4×8×4.1×6+0.55×8×4)=121.363kN.mM R=γG G1k L a L b2/2=1.35×1.05×8×82/2=362.88kN.mM T=121.363kN.m≤M R=362.88kN.m满足要求!混凝土浇筑时,倾覆力矩主要由泵送、倾倒混凝土等因素产生的水平荷载产生,抗倾覆力矩主要由钢筋、混凝土、模板及支架自重产生M T=ψc×γQ(Q2k L a H+Q3k L a h1)=0.9×1.4×(0.25×8×4.1+0.55×8×4 )=32.508kN.mM R=γG[G1k+(G2k+G3k)h0]L a L b2/2=1.35×[1.05+(24+1.1)×0.35]×8×82/2=3398.976kN.mM T=32.508kN.m≤M R=3398.976kN.m满足要求!十、立柱地基基础计算p=N/(m f A)=12.962/(0.4×0.35)=92.586kPa≤f ak=100kPa 满足要求!主楼板(标高-0.500)模板(盘扣式)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20192、《建筑施工承插盘扣式钢管支架安全技术规范》JGJ 231-20193、《混凝土结构设计规范》GB50010-20194、《建筑结构荷载规范》GB 50009-20195、《钢结构设计规范》GB 50017-2019一、工程属性纵向剖面图横向剖面图四、面板验算W=bt2/6=1000×182/6=54000mm4I=bt3/12=1000×183/12=486000mm3承载能力极限状态q1=γG b(G1k+(G2k+G3k)h0)+γQ bQ1k=1.2×1×(0.1+(24+1.1)×0.18)+1.4×1×3=9.742kN/mq1静=γG b(G1k+(G2k+G3k)h0)=1.2×1×(0.1+(24+1.1)×0.18)=5.542kN/m正常使用极限状态q=γG b(G1k+(G2k+G3k)h0)+γQ bQ1k=1×1×(0.1+(24+1.1)×0.18)+1×1×3=7.618kN/m1、强度验算M max=0.125q1l2=0.125×9.742×0.32=0.11kN·mσ=M max/W=0.11×106/(54000×103)=2.037N/mm2≤[f]=16.83N/mm2满足要求!2、挠度验算νmax=5ql4/(384EI)=5×7.618×3004/(384×9350×486000)=0.177mm νmax=0.177 mm≤min{300/150,10}=2mm满足要求!五、小梁验算承载能力极限状态q1=γG l(G1k+(G2k+G3k)h0)+γQ lQ1k=1.2×0.3×(0.3+(24+1.1)×0.18)+1.4×0.3×3=2.994kN/m正常使用极限状态q=γG l(G1k+(G2k+G3k)h0)+γQ lQ1k=1×0.3×(0.3+(24+1.1)×0.18)+1×0.3×3=2.345kN/m按二等跨梁连续梁计算,又因小梁较大悬挑长度为100mm,因此需进行最不利组合,计算简图如下:1、强度验算σ=M max/W=0.295×106/83333=3.54N/mm2≤[f]=12.87N/mm2满足要求!2、抗剪验算V max=1.657kNτmax=3V max/(2bh0)=3×1.657×1000/(2×50×100)=0.497N/mm2≤[τ]=1.386N/mm2满足要求!3、挠度验算νmax=0.229mm≤[ν]=min[l b/150,10]=min[900/150,10]=6mm 满足要求!4、支座反力承载能力极限状态R1=1.333kNR2=3.314kNR3=1.333kN正常使用极限状态R1ˊ=1.048kNR2ˊ=2.605kNR3ˊ=1.048kN六、主梁验算取上面计算中的小梁最大支座反力承载能力极限状态R=max[R1,R2,R3]/2=max[1.333,3.314,1.333]/2=1.657kN 正常使用极限状态Rˊ=max[R1ˊ,R2ˊ,R3ˊ]/2=max[1.048,2.605,1.048]/2=1.3025kN 计算简图如下:σ=M max/W=0.435×106/4730=91.966N/mm2≤[f]=205N/mm2满足要求!2、抗剪验算V max=2.693kNτmax=2V max/A=2×2.693×1000/450=11.969N/mm2≤[τ]=125N/mm2满足要求!3、挠度验算νmax=0.5mm≤[ν]=min[l b/150,10]=min[900/150,10] =6mm 满足要求!七、立柱验算l01=hˊ+2ka=1000+2×0.7×150=1210mml02=ηh=1.2×1800=2160mm取两值中的大值l0=2160mmλ=l0/i=2160/15.9=135.849≤[λ]=150长细比满足要求!2、立柱稳定性验算不考虑风荷载顶部立杆段:λ1=l01/i=1210/15.9=76.101查表得,φ=0.664N1=[γG(G1k+(G2k+G3k)h0)+γQ Q1k]l a l b=[1.2×(0.5+(24+1.1)×0.18)+ 1.4×3]×0.9×0.9=8.279kNf=N1/(φ1A)=8.279×103/(0.664×450)=27.707N/mm2≤[σ]=300N/mm2满足要求!非顶部立杆段:λ2=l02/i=2160/15.9=135.849查表得,φ=0.28N2=[γG(G1k+(G2k+G3k)h0)+γQ Q1k]l a l b=[1.2×(1.05+(24+1.1)×0.18) +1.4×3]×0.9×0.9=8.814kNf=N2/(φ2A)=8.814×103/(0.28×450)=69.952N/mm2≤[σ]=300N/mm2满足要求!考虑风荷载M w=ψc×γQωk l a h2/10=0.9×1.4×0.4×0.9×1.82/10=0.147kN·m 顶部立杆段:N1w=[γG(G1k+(G2k+G3k)h0)+ψc×γQQ1k]l a l b+ψc×γQ M w/l b=[1.2×(0.5+(24+1.1)×0.18)+0.9×1.4×3 ]×0.9×0.9+0.9×1.4×0.147/0.9=8.145kNf=N1w/(φ1A)+M w/W=8.145×103/(0.664×450)+0.147×106/4730=58 .337N/mm2≤[σ]=300N/mm2满足要求!非顶部立杆段:N2w=[γG(G1k+(G2k+G3k)h0)+ψc×γQQ1k]l a l b+ψc×γQ M w/l b=[1.2×(1.05+(24+1.1)×0.18)+0.9×1.4×3]×0.9×0.9+0.9×1.4×0.147/0.9=8.68kNf=N2w/(φ2A)+M w/W=8.68×103/(0.28×450)+0.147×106/4730=99.9 67N/mm2≤[σ]=300N/mm2满足要求!八、可调托座验算N =8.279kN≤[N]=40k N满足要求!九、抗倾覆验算混凝土浇筑前,倾覆力矩主要由风荷载产生,抗倾覆力矩主要由模板及支架自重产生M T=ψc×γQ(ωk L b Hh2+Q3k L b h1)=0.9×1.4×(0.4×4.4×4.9×6+0.55×4.4×4)=77.394kN.mM R=γG G1k L b L a2/2=1.35×1.05×4.4×5.72/2=101.32kN.mM T=77.394kN.m≤M R=101.32kN.m满足要求!混凝土浇筑时,倾覆力矩主要由泵送、倾倒混凝土等因素产生的水平荷载产生,抗倾覆力矩主要由钢筋、混凝土、模板及支架自重产生M T=ψc×γQ(Q2k L b H+Q3k L b h1)=0.9×1.4×(0.25×4.4×4.9+0.55×4. 4×4)=18.988kN.mM R=γG[G1k+(G2k+G3k)h0]L b L a2/2=1.35×[1.05+(24+1.1)×0.18]×4.4×5.72/2=537.286kN.mM T=18.988kN.m≤M R=537.286kN.m满足要求!十、立柱地基基础计算立柱底垫板的底面平均压力p=N/(m f A)=8.814/(0.4×0.25)=88.14kPa≤f ak=100kPa 满足要求!。

无梁楼盖的计算

无梁楼盖的计算

无梁楼盖的计算无梁楼盖在车库和商场比较有用,尤其在非抗震区。

现在谈谈无梁板的设计:设计:关于无梁板的内力计算,一般的,软件都不是很好用,pkpm提出过相关计算方法,我觉得也不是很完善,它只提到位移,周期计算。

对于施工图设计并不完善。

计算机计算方法是有限元分析法。

一般的,手算计算方法有:等代框架法,经验系数法。

等代框架就是把板带等效成相应刚度的梁,再与柱子组合成框架参与计算,这个在计算水平作用时候还要注意等代框架取板的宽度,计算结构位移和周期都是有用的,不过有一点要注意,柱子刚度不准确了,如果双向都要等代就比较麻烦。

pkpm提到过用弹性板和真实柱子来计算,我想应该准确一点。

我曾经比较过没有水平力下的弯矩基本上没有什么变化。

如果合用经验系数法的条件,用经验系数法很简单,也计算的比较准确。

经验系数法就是按边跨条件定义边跨的内力,内跨用0.65Mo与0.35Mo来分配内力。

所以首先必须计算在简支下的跨中弯矩Mo。

无梁楼盖要注意的就是计算跨度的问题,计算模型,计算荷载。

如果还有柱帽和托板,还要注意内力会往支座处倾斜,这个时候要注意截面设计的位置,和节点构造。

板厚的取值应该根据长跨的来确定。

计算模型就是简化为一个方向的单向板,X,Y向都要计算100%的荷载,相当于计算2次单向板,分别计算受力钢筋。

构造:一般的无梁楼盖的构造主要就是暗梁,柱头构造,板面抗裂构造。

暗梁注意暗梁宽度和钢筋面积大小,箍筋刚度和密度,要在施工过程中经得起工人的踩压而不变形,这个靠经验,板比较厚(250以上)的情况,建议用10,或12的钢筋做箍筋,做稀一点也可以。

柱头处注意钢筋截断的长度,尤其是有托板的情况下要重视。

另外一个重要的构造就是板筋的搭接问题,对于无梁板什么地方受拉什么受压要清楚,搭接要符合规范,必要时候要在施工图中说明!板面通筋很重要,有人分析尽量不要大于200的间距,尤其是长度比较大的和温差有明显的位置,要计算一下板面通筋的量。
