防爆电气基础知识

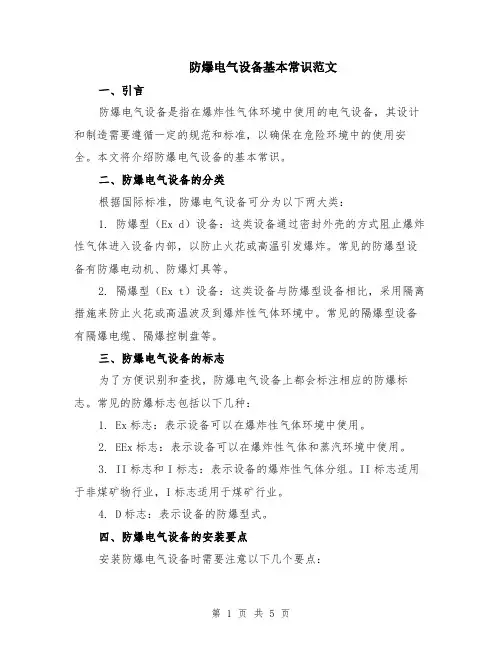

防爆电气设备基本常识范文（二篇）
防爆电气设备基本常识范文一、引言防爆电气设备是指在爆炸性气体环境中使用的电气设备，其设计和制造需要遵循一定的规范和标准，以确保在危险环境中的使用安全。
本文将介绍防爆电气设备的基本常识。
二、防爆电气设备的分类根据国际标准，防爆电气设备可分为以下两大类：1. 防爆型（Ex d）设备：这类设备通过密封外壳的方式阻止爆炸性气体进入设备内部，以防止火花或高温引发爆炸。
常见的防爆型设备有防爆电动机、防爆灯具等。
2. 隔爆型（Ex t）设备：这类设备与防爆型设备相比，采用隔离措施来防止火花或高温波及到爆炸性气体环境中。
常见的隔爆型设备有隔爆电缆、隔爆控制盘等。
三、防爆电气设备的标志为了方便识别和查找，防爆电气设备上都会标注相应的防爆标志。
常见的防爆标志包括以下几种：1. Ex标志：表示设备可以在爆炸性气体环境中使用。
2. EEx标志：表示设备可以在爆炸性气体和蒸汽环境中使用。
3. II标志和I标志：表示设备的爆炸性气体分组。
II标志适用于非煤矿物行业，I标志适用于煤矿行业。
4. D标志：表示设备的防爆型式。
四、防爆电气设备的安装要点安装防爆电气设备时需要注意以下几个要点：1. 设备的选择：根据具体的使用环境和需求，选择合适的防爆电气设备。
2. 设备的安装位置：根据设备的等级和防爆区域的要求，确定设备的安装位置。
一般来说，装置等级高的设备应该安装在较安全的区域。
3. 密封性的要求：防爆电气设备的密封性对防止爆炸起着关键作用，安装设备时需要确保设备与周围环境的密封性。
4. 排水和通风：防爆电气设备的安装位置需要考虑排水和通风的问题，以确保设备正常运行。
五、防爆电气设备的维护和检修为了保证防爆电气设备的安全和可靠性，需要进行定期的维护和检修。
以下是一些常见的维护和检修要点：1. 清洁：定期清洁设备表面和内部的灰尘和污垢，确保设备通风良好。
2. 检查接地：检查设备的接地情况，确保设备的接地良好。
3. 检查电缆：定期检查电缆的连接情况，确保电缆的可靠性。

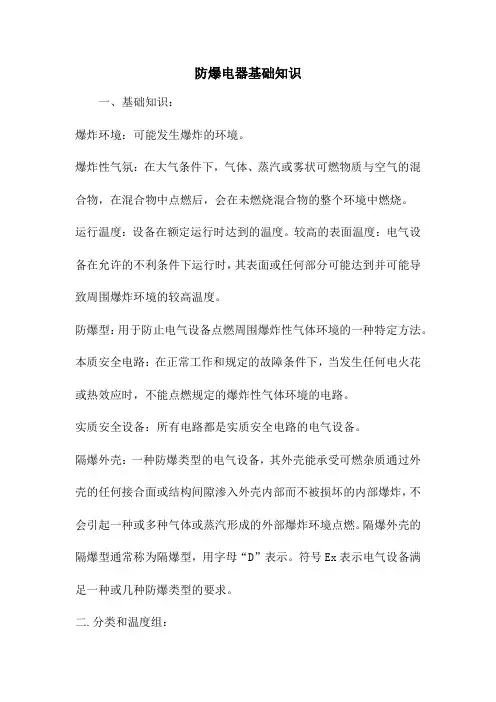

防爆电器基础知识
防爆电器基础知识
一、基础知识：
爆炸环境：可能发生爆炸的环境。
爆炸性气氛：在大气条件下，气体、蒸汽或雾状可燃物质与空气的混合物，在混合物中点燃后，会在未燃烧混合物的整个环境中燃烧。
运行温度：设备在额定运行时达到的温度。
较高的表面温度：电气设备在允许的不利条件下运行时，其表面或任何部分可能达到并可能导致周围爆炸环境的较高温度。
防爆型：用于防止电气设备点燃周围爆炸性气体环境的一种特定方法。
本质安全电路：在正常工作和规定的故障条件下，当发生任何电火花或热效应时，不能点燃规定的爆炸性气体环境的电路。
实质安全设备：所有电路都是实质安全电路的电气设备。
隔爆外壳：一种防爆类型的电气设备，其外壳能承受可燃杂质通过外壳的任何接合面或结构间隙渗入外壳内部而不被损坏的内部爆炸，不会引起一种或多种气体或蒸汽形成的外部爆炸环境点燃。
隔爆外壳的隔爆型通常称为隔爆型，用字母“D”表示。
符号Ex表示电气设备满足一种或几种防爆类型的要求。
二.分类和温度组：
爆炸性气体环境用电气设备分为：
第一类：煤矿用电气设备，
第二类：煤矿以外爆炸性气体环境用电气设备。
二类电气设备可根据爆炸性气体的特性进一步分类：
二级隔爆“d”和本质安全“I”电气设备分为IIA、IIB和IIC；这种分类基于隔爆型电气设备较大的实验安全间隙和本质安全型电气设备较小的感应电流。
标有IIB的设备可以适用于IIA设备的申请条件，标有IIC的设备可以适用于IIA和IIB设备的申请条件。
