变压器绕组直流电阻的测量试验作业指导书

合集下载

1000kv变压器绕组直流电阻测量方法及要求

1000kv变压器绕组直流电阻测量方法及要求

1000kv变压器绕组直流电阻测量方法及要求本文旨在介绍1000kv变压器绕组直流电阻测量的方法及要求,主要包含以下七个方面:准备工作、连接绕组、测量时间、温度控制、数据记录、数据分析、安全防护。

一、准备工作在进行1000kv变压器绕组直流电阻测量前,需要做好以下准备工作:1.实验设备:准备好直流电阻测试仪、电流源、电压表、放电装置等实验设备,并确保其准确性和可靠性。

2.材料:准备足够数量的夹具、导线、绝缘材料等,以满足实验需要。

3.场地:选择一个安静、无尘、无电磁干扰的实验场地,保证实验结果的准确性。

二、连接绕组在测量过程中,需要将变压器绕组与直流电阻测试仪进行正确连接,具体步骤如下:1.使用适当的接线端子将绕组的出线与直流电阻测试仪进行连接,确保连接牢固可靠。

2.对于具有多个绕组的变压器,需将各绕组轮流与直流电阻测试仪进行连接,以便分别测量各绕组的直流电阻。

三、测量时间为获得准确的测量结果,需要选择合适的测量时间,考虑因素主要包括温度、湿度和电压等。

通常情况下,测量时间应不少于10分钟,以确保绕组温度达到稳定状态。

在环境湿度较大或电压较高的情况下,可适当延长测量时间以确保测量结果的可靠性。

四、温度控制在测量过程中,绕组的温度会对直流电阻产生影响,因此需要对温度进行控制。

可采用以下措施:1.选择合适的加热器和冷却系统,以确保绕组温度在实验过程中保持稳定。

2.在实验过程中,使用温度计对绕组温度进行实时监测,以便及时调整温度。

五、数据记录实验过程中需对数据进行及时记录,包括实验过程中的电压、电流、温度、电阻值等数据。

可采用表格或图表等方式对数据进行整理和记录,便于后续分析。

六、数据分析完成实验后,需要对记录的数据进行分析和处理,计算出各绕组的电阻值。

在分析过程中需要注意以下几点:1.对实验数据进行校准和修正,以消除误差对测量结果的影响。

2.对多个绕组的电阻值进行比较和分析,以确定各绕组之间是否存在差异。

变压器直流电阻测试方法

变压器直流电阻测试方法

变压器直流电阻测试方法
变压器直流电阻测试方法是评估变压器电气性能和检测电气故障的关键方式之一。

它能够帮助确定变压器绕组和接头的健康状况,以及检测潜在的损坏或故障。

以下是一种常用的变压器直流电阻测试方法:
1. 测试前准备:首先,确保变压器处于停电状态,并将变压器与电源完全断开
连接。

然后,清理测试区域,确保测试设备和测量仪器的可靠性和准确性。

2. 连接测试仪器:将测试仪器连接到待测变压器的绕组和接头。

根据测试装置
的规格和要求,选择适当的测试电流和测试电压范围。

确保所选的测试电流和电压不会对变压器造成任何损害。

3. 进行测试:打开测试仪器并启动测试。

测试仪器将向待测变压器的绕组施加
直流电流,并测量通过变压器绕组产生的电压降。

测试仪器将根据所测量的电压降和施加的电流计算出变压器的直流电阻值。

4. 分析结果:根据测试结果和变压器的规格标准,对测试结果进行分析和评估。

通常,变压器的直流电阻值会在一定的范围内波动。

如果测量结果与规格要求相符,则说明变压器绕组和接头在电气上是正常的。

如果差异较大,则可能存在损坏或故障。

5. 检测故障:如果测量结果显示变压器的直流电阻值超出了规格要求的范围,
可能意味着存在绕组接头的松动、损坏、接触不良或其他故障。

此时,需要进一步排除故障的原因,并采取适当的维修或更换措施。

总而言之,变压器直流电阻测试方法是一种有效的电气性能评估和故障检测手段。

通过准确的测试和分析,可以及时发现和解决变压器的电气问题,确保变压器的正常运行和延长其使用寿命。

变压器绕组直流电阻的测量试验标准化作业指导书

变压器绕组直流电阻的测量试验标准化作业指导书

变压器绕组直流电阻的测量试验标准化作业指导书1.1 试验目的检查绕组接头的焊接质量和绕组有无匝间短路;分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符;引出线有无断裂;多股导线并绕的绕组是否有断股的情况;1.2该项目适用范围交接、大修、预试、无载调压变压器改变分接位置后、故障后;1.3试验时使用的仪器QJ42型单臂、QJ44型双臂电桥或JD2510A变压器直流电阻测试仪;1.4试验方法1.4.1电流电压表法电流电压表法有称电压降法。

电压降法的测量原理是在被测量绕组中通以直流电流,因而在绕组的电阻上产生电压降,测量出通过绕组的电流及绕组上的电压降,根据欧姆定律,即可计算出绕组的直流电阻,测量接线如图所示。

图1-1电流电压表法测量直流电阻原理图(a)测量大电阻(b)测量小电阻测量时,应先接通电流回路,待测量回路的电流稳定后再合开关S2,接入电压表。

当测量结束,切断电源之前,应先断S2,后断S1,以免感应电动势损坏电压表。

测量用仪表准确度应不低于0.5级,电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。

当试验采用恒流源,数字式万用表内阻又很大时,一般来讲,都可使用图1-1(b)的接线测量。

根据欧姆定律,由式(1-1)即可计算出被测电阻的直流电阻值。

R X=U/I (1-1)R X——被测电阻(Ω)U——被测电阻两端电压降(V);I——通过被测电阻的电流(A)。

电流表的导线应有足够的截面,并应尽量地短,且接触良好,以减小引线和接触电阻带来的测量误差。

当测量电感量大的电阻时,要有足够的充电时间。

1.4.2平衡电桥法应用电桥平衡的原理测量绕组直流电阻的方法成为电桥法。

常用的直流电桥有单臂电桥与双臂电桥两种。

单臂电桥常用于测量1Ω以上的电阻,双臂电桥适宜测量准确度要求高的小电阻。

双臂电桥的测量步骤如下:测量前,首先调节电桥检流计机械零位旋钮,置检流计指针于零位。

接通测量仪器电源,具有放大器的检流计应操作调节电桥电气零位旋钮,置检流计指针于零位。

电气试验标准化作业指导书1836750

电气试验标准化作业指导书1836750

电气试验专业作业指导书湖北电力建设第二程公司2011年8月目录1.避雷器电气试验作业指导书2.变压器电气试验作业指导书3.互感器电气试验作业指导书4.开关设备电气试验作业指导书一、避雷器电气试验作业指导书一、适用范围本作业指导书适用于避雷器预试工作。

二、引用的标准和规程2.1 DL408-91《电业安全工作规程》(发电厂和变电所电气部分);2.2 GB50150-91电气装置安装工程电气设备交接试验标准;2.3 Q/CSG10007-2004 电气设备预防性试验规程;2.4 DL/T596-1996 电力设备预防性试验规程。

三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料:序号试验所用设备(材料)数量序号试验所用设备(材料)数量小线箱(各种小线夹1个1 工频升压设备1只7及短线2 兆欧表(2500V)1只8 常用工具1套常用仪表(电压表、3 放电计数器测试棒1套91套万用表)4 电源盘及刀闸板2副10 前次试验报告1本5 绝缘板1块116 温湿度计1个12四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。

2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。

五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻,目的在于初步检查避雷器内部是否受潮;有并联电阻者可检查其通、断、接触和老化等情况。

1.2该项目适用范围110kV及以上避雷器交接试验和预试。

1.3试验时使用的仪器35kV及以上的用5000V兆欧表;低压的用500V兆欧表测量。

1.4测量步骤1.4.1断开被试品的电源,拆除或断开对外的一切连线,将被试品接地放电。

放电时应用绝缘棒等工具进行,不得用手碰触放电导线。

图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污,必要时用适当的清洁剂洗净。

1.4.3兆欧表上的接线端子“E”是接被试品的接地端的,“L”是接高压端的,“G”是接屏蔽端的。

5_5-1、配电变压器(干式)试验作业指导书

5_5-1、配电变压器(干式)试验作业指导书

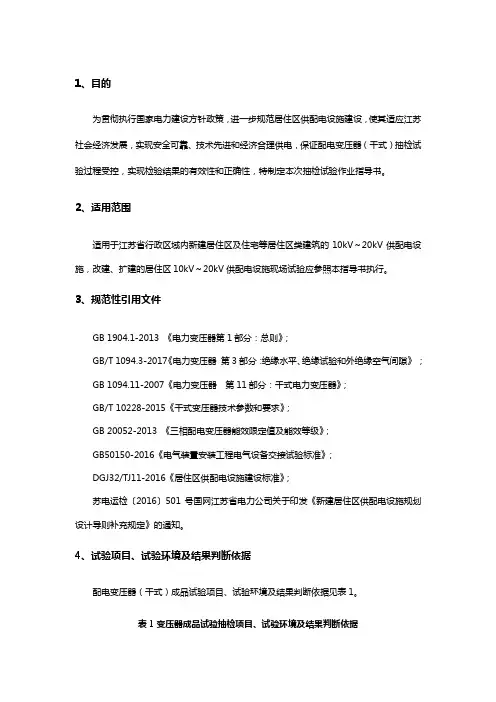

1、目的为贯彻执行国家电力建设方针政策,进一步规范居住区供配电设施建设,使其适应江苏社会经济发展,实现安全可靠、技术先进和经济合理供电,保证配电变压器(干式)抽检试验过程受控,实现检验结果的有效性和正确性,特制定本次抽检试验作业指导书。

2、适用范围适用于江苏省行政区域内新建居住区及住宅等居住区类建筑的10kV~20kV供配电设施,改建、扩建的居住区10kV~20kV供配电设施现场试验应参照本指导书执行。

3、规范性引用文件GB 1904.1-2013 《电力变压器第1部分:总则》;GB/T 1094.3-2017《电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙》;GB 1094.11-2007《电力变压器第11部分:干式电力变压器》;GB/T 10228-2015《干式变压器技术参数和要求》;GB 20052-2013 《三相配电变压器能效限定值及能效等级》;GB50150-2016《电气装置安装工程电气设备交接试验标准》;DGJ32/TJ11-2016《居住区供配电设施建设标准》;苏电运检〔2016〕501号国网江苏省电力公司关于印发《新建居住区供配电设施规划设计导则补充规定》的通知。

4、试验项目、试验环境及结果判断依据配电变压器(干式)成品试验项目、试验环境及结果判断依据见表1。

表1变压器成品试验抽检项目、试验环境及结果判断依据5、现场试验流程5.1按试验分组确保两人开展试验,一人操作,一人监护。

5.2检查工前安措:上端高压柜已分闸并合地刀、下端低压总开已分闸并挂接地线,了解工作区域情况。

5.3查看抽检设备出厂资料,了解设备状况(变压器型号、额定电压、绝缘等级等)。

5.4分析危险源做好防范措施,小组专用临时电源安全防护(确认漏保可靠动作、隔离等),抽检变压器区域安全围栏隔离。

5.5准备试验所使用的仪器工具有序摆放在工作区域内并确认所用仪器、工具完好。

5.6抽检变压器高压侧电缆拆除(如有带电显示传感器应将传感器二次线短接接地),低压侧连接排拆除(包括温控传感器探头移除变压器本体、低压侧可能连接的温控电源等其他所有外接线路)后开展试验。

变压器绝缘电阻直流电阻试验及方法

变压器绝缘电阻直流电阻试验及方法

变压器绝缘电阻直流电阻试验及方法
变压器绝缘电阻测试是检测变压器绝缘状态的一种主要方法,可以帮
助判断变压器是否存在绝缘缺陷或绝缘老化等问题。

直流电阻测试则是用
来检测变压器绕组的直流电阻,以保证其电气性能的稳定性。

下面将详细
介绍这两种测试方法及其步骤。

一、变压器绝缘电阻测试
1.测试原理
2.测试仪器
3.测试步骤
(1)检查变压器的绝缘电阻测试仪及测试线路是否正常。

(2)在测试仪器上设置和调整测试参数,如测试电压、绝缘阻抗等。

(3)接通测试电源,并将测试电压施加在变压器的绕组和地之间。

(4)等待一段时间,使测试电流稳定,并记录测试结果。

(5)将测试结果与变压器的额定值进行比较,判断绝缘状态是否合格。

二、直流电阻测试
1.测试原理
直流电阻测试是通过测量绕组的直流电阻来判断绕组的电阻值是否正常。

测试时,施加直流电源,在测试仪器上测量绕组的电压和电流,根据
欧姆定律计算直流电阻。

2.测试仪器
直流电阻测试需要使用直流电阻测试仪,常见的有万用表、电桥仪器等。

3.测试步骤
(1)检查测试仪器及测试线路是否正常。

(2)接通直流电源,并将测试电压施加在变压器绕组上。

(3)等待一段时间,使测试电流稳定,并记录测试结果。

(4)将测试结果与变压器的额定值进行比较,判断电阻是否符合要求。

以上就是变压器绝缘电阻和直流电阻测试的基本原理和步骤。

在进行这两种测试时,需要注意测试仪器的选择和测试参数的设置,以确保测试结果的准确性。

同时,还应按照相关的安全操作规程进行操作,保障测试人员的安全。

变压器试验作业指导书

变压器试验作业指导书

变压器试验作业指导书1 适用范围本指导书适用于变压器(含调压器)的直流电阻、变比、空载、短路、耐压、绝缘电阻、介损和油耐压试验作业。

2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》(铁运〔1999〕103号)2.2《高速铁路电力管理规则》(铁总运[2015]49号)2.3《铁路电力安全工作规程补充规定》(铁总运[2015]51号)2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》2.6《杭州供电段普速铁路电力设备运行管理细则》2.7《杭州供电段普速铁路电力设备检修管理细则》3 安全风险提示3.1 风险识别3.1.1 变压器试验过程中存在触电伤害。

3.1.2变压器试验过程中存在烫伤伤害。

3.1.3变压器试验过程中存在高空坠落伤害。

3.2 管控措施3.2.1变压器试验时,试验人员必须执行“三戴二穿”制度,合理安排作业人员,做好必要的防护工作。

3.2.2变压器停电时,首先详细核对停电范围是否与工作票所写的相符,在有可能来电方向设置接地封线,悬挂“禁止合闸,有人工作!”的标示牌。

3.2.3 试验人员试验开始前进行现场巡查清理,确定工作范围人员已处于安全区域,试验过程中设专人监护。

3.2.4 变压器试验时应从各方面断开电源,检查无电和确认设备上无人工作后方可进行,在测量前后必须将变压器高低压侧对地放电,在测量中禁止任何人触及设备,试验时人员及设备应在绝缘垫上。

3.2.5 在邻近作业的带电区应有安全防护措施如警告牌、防护绳等,防止误入带电区域。

3.2.6 在变压器登高作业时,注意高空坠落,检修作业人员应佩带好安全带,在高空作业进行工器具传递过程中,严禁高空抛物。

3.2.7使用合格的设备,试验前对设备进行自检,设备外壳必须可靠接地。

3.2.8 高压试验须两人以上进行,一人操作、一人监护。

试验仪器的接线必须正确,防止仪器烧坏,工作人员与使用中的仪器及设备保持足够的安全距离,变压器试验结束后必须放电。

变压器检验作业指导书

变压器检验作业指导书

变压器检验作业指导书一、引言本文档旨在提供变压器检验作业的详细指导,以确保变压器的正常运行和安全使用。

变压器是电力系统中重要的设备之一,对电能的传输和分配起着关键作用。

因此,对变压器进行定期的检验和维护是必不可少的。

二、检验前的准备工作1. 检查检验设备的完好性和准确性,包括测量仪器、绝缘测试仪、温度计等。

2. 检查变压器的外观,确保无明显的损坏或者渗漏。

3. 检查变压器的接地装置,确保接地良好。

三、外观检查1. 检查变压器的外观,包括外壳、冷却器、连接器等,确保无明显的损坏或者腐蚀。

2. 检查变压器的标志和铭牌,确保信息准确可读。

3. 检查变压器的油位,确保在正常范围内。

四、绝缘测试1. 使用绝缘测试仪对变压器的绝缘电阻进行测试,确保绝缘性能符合要求。

2. 测试变压器的绝缘油的电介质强度,确保其满足标准要求。

五、温度测试1. 使用温度计对变压器的各个部位进行温度测试,包括线圈、冷却器等。

2. 检查温度测试结果是否在正常范围内,如果超出范围,需要进一步分析原因并采取相应措施。

六、电气性能测试1. 测试变压器的电阻,包括线圈的直流电阻和绕组间的绝缘电阻。

2. 测试变压器的电压比和短路阻抗,确保其符合设计要求。

3. 测试变压器的负载损耗和空载损耗,确保其在合理范围内。

七、油质检验1. 采集变压器油样,送至实验室进行油质检验。

2. 检查油样的外观、颜色温和味,确保无异常情况。

3. 进行油质指标的测试,包括酸值、水分含量、溶解气体含量等。

八、检查报告和记录1. 将所有的检查结果和测试数据记录在检查报告中,包括外观检查、绝缘测试、温度测试、电气性能测试和油质检验等。

2. 检查报告应包括变压器的基本信息、检查日期、检查人员等。

3. 检查报告应存档并定期进行复查,以便追踪和比对变压器的检查历史。

九、安全注意事项1. 在进行变压器检验作业时,必须遵守相关的安全操作规程,确保人员和设备的安全。

2. 在检查过程中,应注意防止触电和火灾等危(wei)险情况的发生。

10KV电力变压器试验作业指导书1

10KV电力变压器试验作业指导书1

10KV电力变压器试验作业指导书1范围本作业指导书适用于10kV及以下油浸式变压器, 其目的是检验变压器的绝缘性能是否满足有关标准的要求, 规定了交接验收引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

制定本作业指导书的目的是规范操作、保证试验结果的准确性, 为设备运行、监督、检修提供依据。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件, 其随后所有的修改单或修订版均不适用于本作业指导书,然而, 鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件, 其最新版本适用于本作业指导书。

GB 50150 —2006(电气设备交接试验标准)GB 1094.3(电力变压器)交流耐压试验属于破坏性试验, 因此必须在其他绝缘试验都合格的基础上进行,以免造成不必要的绝缘击穿和损坏事故。

电力变压器绕组绝缘经过交流耐压试验合格后, 就可以投运。

3试验项目电力变压器的绝缘试验包括以下试验项目:a) 绝缘电阻实验b) 交流耐压。

4安全措施a) 保证人身和设备安全, 要求必须在试验现场周围设围栏, 被试电缆两端均应专人监护, 且通信畅通, 负责升压的人要随时注意周围的情况, 一旦发现异常应立刻断开电源停止试验, 查明原因并排除后方可继续试验。

b) 在试验过程中, 如果发现电压表指针摆动很大, 电流表指示急剧增加, 发出绝缘烧焦气味或冒烟或发生响声等异常现象时, 应立即降低电压, 断开电源, 被试品进行接地放电后再对其进行检查。

c) 进行交流耐压试验后, 应对变压器充分放电。

d) 工作中如需使用梯子等登高工具时, 应做好防止高空坠落的安全措施。

5工作程序5.1 绝缘电阻试验5.1.1 设备清单和要求a)干湿温度计;b)2500V或5000V兆欧表1块。

5.1.2作业程序5.1.2.1测试方法测量变压器的绝缘电阻是检查其绝缘状态的最基本和最简便的方法。

变压器测量绕组直流电阻作业指导书

变压器测量绕组直流电阻作业指导书

测量绕组连同套管的直流电阻一、试验目的:1、检查绕组的焊接质量。

2、检查绕组或引出线有无断裂。

3、判定多股导线并绕的绕组是否有断股情况。

4、判定绕组有无层间及匝间短路情况。

二、试验步骤1、准备仪器:利用标准电阻验证直流电阻测试仪良好。

2、确定变压器具备试验条件:落实安全措施,拆除变压器高低压侧外接电缆或母线。

3、额定分接直流电阻测量:直流电阻测试仪及变压器高低压侧接线,按变压器高低压侧绕组接线形式分别测量高低压侧各绕组直流电阻并记录数据。

“星型”接法测AO、BO、CO直流电阻,“三角形接法”测量AB、AC、BC直流电阻,测试过程中数据稳定后再记录数据。

4、其它分接直流电阻测量:更换三相变压器高压侧档位,进行各个档位高压侧直流电阻测量并记录数据。

5、绕组对地充分放电:将高低压绕组对地充分放电。

6、恢复额定分接:恢复三相变压器高压侧分接档位至额定分接档位。

三、合格标准1、1600kVA及以下变压器,各相绕组相互间(相间)的差别不应大于4%,无中性点引出的绕组,线间各绕组差别不应大于2%。

2、1600kVA以上变压器,各相绕组相互间(相间)的差别不应大于2%,无中性点引出的绕组,线间各绕组差别不应大于1%。

3、各相绕组相互间差别是指任意两绕组电阻之差,除以两者中的小者,再乘以100%得到结果。

测算直流电阻差别时以最大值减去最小值得到差值,用差值再除以最小值再乘以100%来计算。

四、注意事项1、变压器上级开关停电并合接地刀闸,防止突然来电。

2、拉开变压器低压侧总出线开关,防止反送电。

3、变压器停电后要用验电器进行高低压侧验电。

4、变压器拆除高低压侧电缆或引线前应将变压器高低压侧对地充分放电。

5、变压器高低压侧恢复前应将变压器高低压侧对地充分放电。

6、变压器高低压侧套管或支撑绝缘子脏污时应先用干净的棉布及无水酒精清洁擦拭干净再试验。

7、直流电阻测试仪测试夹子应与变压器高低压侧铜排接触良好。

8、测试完毕,直流电阻测试仪放电完成后才可以取下试验夹子或变换试验夹子位置。

变压器试验作业指导书

变压器试验作业指导书

变压器实验作业指导书一、试验内容与适用范围1、内容主要包括变压器绝缘及吸收比试验、变压器直流电阻试验、变压器变比试验,牵引变压器高压套管介损试验和电力变压器交流耐压试验的试验程序,注意事项和试验标准。

2、本指导书主要适用于V/X、V/V接线形式的牵引变压器及电力三相变压器的试验。

二、试验仪器及材料三、人员配置及要求根据《牵引变电所安全工作规程》第102、106、111条的规定,工作领导人的安全等级不得低于三级,变压器试验工作小组成员不得少于2人,安全等级不得低于二级,其中必须有一人安全等级不得低于三级。

作业人员穿好工作服、绝缘鞋,戴安全帽进行试验。

上下变压器时手抓稳脚踏牢。

搬运试验仪器应用绳索吊传,不得抛扔仪器。

四、试验流程图试验不合格五、准备工作1、着装符合规定,工具、材料、试验仪器准备齐全。

2、对投运的变压器进行试验,确认工作票及停电范围,确认变压器高低压侧已挂好接地线,变压器端子接线已拆除。

3、对新变压器进行试验,确认变压器端子无接线,对变压器外壳做好接地。

4、作业区拉好警示带,不准超出警示带作业。

5、记录需试验变压器的铭牌信息,确认变压器分接调压档位。

六、各项试验步骤变压器绝缘及吸收比试验流程1. 检查绝缘测试仪/兆欧表是否良好,是否在校验期内;2. 电气设备绝缘电阻测试选仪器测试电压,电压等级应按下列规定执行:(1)500V 以下至100V 的电气设备或回路,采用500V ; (2)10000V 以下至500V 的电气设备或回路,采用2500V ; (3)10000V 以上的电气设备或回路,采用5000V 。

3. 将变压器高压侧及低压侧分别短接,变压器外壳接地;如图1图14. 将仪器L 端接低压侧,仪器E 端接高压侧及地;开始测量,15秒与60秒分别记录阻值数据,60秒时的阻值R 60与15秒的阻值R 15之比为吸收比,60秒时数据为其绝缘电阻,准确读数并记录数据。

测试完成后,先断开L端与低压侧后再断开仪器电源。

变压器直流电阻测试的方法

变压器直流电阻测试的方法

变压器直流电阻测试的方法1.测试仪器准备进行变压器直流电阻测试首先需要准备测试仪器,主要包括直流电桥、万用表、绝缘耐压仪等。

2.测试仪器连接将直流电桥的正负极分别与变压器的高压绕组或低压绕组连接。

接线时一定要注意安全,确保接线牢固可靠。

3.测试准备将变压器上的冷油排除,保证变压器处于无油状态。

然后确定变压器的温度,通常一般在20℃以下进行测试,如果温度超过20℃,则需要进行温度修正。

4.进行测试(1)调整直流电流桥的测量范围,通常选择使电桥指示极限读数的电流范围,以便获得更准确的读数。

(2)调整电桥使之平衡,即将电桥两侧的电势差调整到零,这样可以排除电桥自身的误差。

(3)记录平衡状态下的读数,即变压器绕组上的电阻值。

5.结果分析根据所得的测试结果,可以推测变压器的绕组中是否存在导体之间的短路、高电阻等问题。

通常而言,变压器绕组中每相之间以及相内的电阻应该相等,如果存在较大的差异,则说明该绕组存在异常。

6.温度修正由于变压器直流电阻值受到温度的影响,因此在测试时,通常要进行温度修正。

温度修正公式为:Rt=R20×(1+αt×(T-20)),其中,Rt为温度修正后的电阻值,R20为20℃的电阻值,αt为温度系数,T为当前温度。

7.结果评估对于变压器直流电阻测试结果,根据变压器的规格和使用要求,进行结果评估。

通常情况下,正常的变压器绕组直流电阻值应该稳定在一定范围内,如果出现明显超过正常范围的情况,则需要进一步检查变压器是否存在问题。

总结:通过变压器直流电阻测试,可以有效评估变压器的绝缘性能。

在测试过程中,需要合理连接仪器、保证安全,并对测试结果进行温度修正,最后根据规格和使用要求进行结果评估。

这样可以帮助检测和排除变压器绕组中可能存在的问题,确保变压器的正常运行。

变压器绕组的直流电阻测试

变压器绕组的直流电阻测试

变压器绕组的直流电阻测试摘要:变压器是电力系统的核心设备,而变压器绕组的直流电阻测试又是变压器非常重要的试验项目。

变压器直流电阻试验可以检查引线的焊接或连接质量、绕组有无匝间短路或开路以及分接开关的接触是否良好等缺陷。

同时介绍了对直流电阻测量结果的判断方法和实际工作中经常遇到的几种典型的三相电阻不平衡原因,最后总结了这些年来对测量直流电阻试验时的注意事项。

关键词:变压器;直流电阻;分析判断1引言变压器绕组的直流电阻是变压器出厂交接和预防性试验的基本项目之一,也是变压器发生故障后的重要检查项目。

在规程中,其次序排在变压器试验项目的第二位,这是因为直流电阻及其不平衡率对综合判断变压器绕组(包括导杆和引线,分接开关及绕组)的故障可提供重要的信息。

通过直流电阻的试验可以检查:绕组回路是否有短路、开路或接错线;绕组焊接质量;分接开关各个位置接触是否良好;绕组或引出线有无折断处;并联支路的正确性。

是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况以及层、匝间有无短路的现象。

此测试项目对发现上述缺陷具有重要意义。

2变压器绕组的直流电阻测试周期《电力设备预防性试验规程》中规定变压器绕组直流电阻的测量周期为:(1)1~3年;(2)无励磁调压变压器变换分接位置后;(3)有载调压变压器的分接开关检修后(在所有分接侧);(4)大修后;(5)必要时。

3变压器绕组连同套管的直流电阻测试方法及注意事项3.1测试方法使用变压器直流电阻测试仪进行测量。

3.2试验步骤(1)变压器各绕组短路接地充分放电;(2)记录变压器编号、铭牌等相关参数;(3)测量并记录上层油温及环境温度和湿度;(4)将测量设备或仪表通过测试线与被测绕组有效连接,开始测量;(5)直阻显示测量数据后,一般应继续等待2min-3min,进一步确认数据稳定后方可记录,对大容量变压器的低压绕组尤其要如此;(6)测试完毕应使用测量设备或仪表上的“放电”或“复位”键对被测绕组充分放电;(7)在更改接线或拆线前,还应用接地线人为放电。

变压器直流电阻测试方法

变压器直流电阻测试方法

变压器直流电阻测试方法变压器直流电阻测试方法是一项常用的变压器绕组质量检测手段。

通过测量变压器绕组的直流电阻,可以判断绕组接头是否好、绕组内部是否存在短路、开路等问题,以及检测绝缘的完好性和老化情况。

下面将详细介绍变压器直流电阻测试的步骤和方法。

测试对象:变压器绕组测试仪器:直流电阻测试仪测试原理:利用直流电源施加一定大小的直流电流到测试对象上,同时测量绕组上的电压,计算得到绕组的电阻值。

测试步骤:1.设备准备:连接测试仪器的测试线缆,测试线缆的接地端连接变压器的绕组接地端,测试线的正负极分别连接到变压器绕组的两端。

2.参数设置:根据变压器的额定电流和额定电压,设置测试仪器的测试电流和测试电压。

3.测试准备:确保测试对象的绕组处于干燥、无污染、无漏电等良好的状态。

一般情况下,需要将变压器断电并放电,确保绕组上没有电流流过。

4.测试操作:打开测试仪器的电源开关,使测试仪器开始供电。

根据测试仪器的设定值,开始对变压器绕组进行测试。

5.测试过程:等待测试仪器稳定后,记录测试仪器显示的电流和电压数值。

根据欧姆定律,使用测试仪器计算得到变压器绕组的电阻值。

6.测试结果:将测试仪器的读数与变压器的额定电阻值进行对比。

如果测试结果与额定值相差不大,说明绕组接头良好,无短路、开路等问题;如果测试结果超过额定电阻值或与额定值相差较大,说明绕组存在接头接触不良、内部短路等问题。

7.结果分析:根据测试结果进行分析,确定是否需要进行进一步的检修、测量或维护。

注意事项:1.在测试过程中,应严格遵守操作规程和安全措施,确保人员和设备的安全。

2.测试仪器的选择应根据实际需要和测试对象的特点进行选择,以确保测试精度和可靠性。

3.在测试之前,应进行仔细的设备检查和测试仪器的校准,确保测试结果的准确性。

4.在测试过程中,应注意测试环境的干燥和无电磁干扰,以避免测试误差和安全事故的发生。

5.针对不同类型的变压器,测试方法可能会有所不同,应根据实际情况进行合理调整。

35kV变压器常规试验作业的指导书

35kV变压器常规试验作业的指导书

35kV变压器惯例试验作业的指导书编号:________________________35kV 变压器预防性试验作业指导书(正本 )编写:年月日审查:年月日同意:年月日试验负责人:试验日期年月日时至年月日时第1页共11页1合用范围本作业指导书合用于35kV 变压器现场预防性试验。

2引用文件GB 1094.3--2003电力变压器第三部分绝缘水平易绝缘试验电力设施交接及预防性试验规程实行细则3试验前准备工作安排3 .1 准备工作安排√ 序号内容1依据试验性质,确立试验项目,组织作业人员学习作业指导书,使全体作业人员熟习作业内容、作业标准、安全注意事项2认识被试设施出厂和历史试验数据,剖析设施状况3依据现场工作时间和工作内容填写工作票准备试验用仪器仪表,所用仪器仪表优秀,有校验要求的仪表应4在校验周期内标准责任人备注不缺项、漏项明确设施状况工作票填写正确仪器优秀3.2 人员要求√序号内容责任人备注1现场作业人员应身体健康、精神状态优秀具备必需的电气知识和高压试验技术,能正确操作试验设施,认识被试设施相关技术标准2要求,能正确剖析试验结果,拥有必定的变压器专业理论知识3进入现场一定着装长袖工作服,脚穿绝缘鞋,工作负责人一定配穿红马甲。

4佩带安全帽,高处作业一定按要求挂好安全带。

5熟习现场安全作业要求,并经《安规》考试合格3 .3 仪器仪表和工具√ 序号名称型号及编号单位数量备注1温湿度计只1偏差±1 ℃2兆欧表台12500V 或 5000V输出电压高于试验电压,输出电流大于绕组3直流发生器台1的泄露电流,往常在0.5mA 以上。

电压涟漪小于 3%4 56 7 8 9 10 11 12 13介损测试仪台变压器直流电阻测台试仪绕线盘卷放电棒根绝缘垫块安全带根扳手、螺丝刀把秒表架绝缘乙烯带卷导、地线根11112111若干若干介损丈量正确度为1% ,电容量正确度为0.5%0.2 级;120MVA及以上变压器输出电流宜大于20A ; 180MVA以上变压器输出电流宜大于40A用于拆掉套管末屏接地线和铁芯夹件接地线3 .4 危险点剖析√序号内容1作业人员进入作业现场不戴安全帽,不穿绝缘鞋可能会发生人员损害事故2作业人员进入作业现场可能会发生走错间隔及与带电设施保持距离不够状况3试验现场不设安全围栏,会使非试验人员进入试验场所,造成触电4进行绝缘电阻丈量和直流试验后不对试品充足放电,会发生电击5加压时无人监护,可能会造成误加压或非试验人员误入试验场所,造成触电6升压过程不推行呼唱制度,会造成人员触电7登高作业可能会发生高空坠落或瓷件破坏8试验设施接地不好,可能会对试验人员造成损害9更改试验接线,不停开电源,可能会对试验人员造成损害3.5 安全举措√序号内容1进入试验现场,试验人员一定戴安全帽,穿绝缘鞋2现场试验工作一定履行工作票制度、工作同意制度、工作监护制度、工作中断、转移和终结制度1.3试验现场应装设遮拦或围栏,悬挂“止步,高压危险!”的标示牌,并有专人监护,禁止非试验人员进入试验场所2.45为保证人身和设施安全,在进行绝缘电阻丈量和直流试验后应付试品充足放电在现场进行试验工作时,依据带电设施的电压等级,试验人员应注意保持与带电体的安全距离不该小于《安规》中规定的6 7 8 9 10距离试验器具的金属外壳应靠谱接地,试验仪器与设施的接线应坚固靠谱工作中如需使用登高工具时,应做好防备瓷件破坏和人员高空摔跌的安全举措试验装置的电源开关,应使用拥有显然断开点的双极刀闸,并有靠谱的过载保护装置开始试验前,负责人应付全体试验人员详尽说明在试验区应注意的安全注意事项试验过程应有人监护并呼唱,试验人员在试验过程中注意力应高度集中,防备异样状况的发生。

变压器直流电阻测试方法

变压器直流电阻测试方法

变压器直流电阻测试方法一、测试仪器及准备工作1.直流电阻测试仪:用于测试变压器的直流电阻值。

2.变压器绝缘油温度计:用于测量变压器绝缘油的温度。

3.导线:用于连接测试仪器和被测变压器。

4.万用表:用于测试仪器电源电压。

二、测试步骤1.准备工作(1)检查变压器绕组的连接是否正确,检查变压器接地线圈的连接线是否牢固。

(2)检查测试仪器的电源电压是否正常。

(3)将直流电阻测试仪的正负电源引线分别与测试仪的正负电源接线端相连接。

2.测试前准备(1)测量变压器绕组接地线圈的电阻时,需将变压器油温加热到测试温度,通常为20℃,具体可以参考变压器的额定温度。

(2)检查变压器的油温是否已达到测试温度。

(3)将测试仪器的正负测试线分别连接到被测变压器绕组接地线圈的两端。

(4)调整测试仪器设置,将其切换到直流电阻测量模式。

3.测试过程(1)测试前应先将测试仪器进行校准,确保测试结果的准确性。

(2)按下测试仪器上的测试按钮,开始进行直流电阻测量。

(3)测试时要记录测试仪器的读数,一般需要多次测试,取平均值作为最终结果。

(4)测试完成后,关闭测试仪器,断开测试仪器与变压器的连接。

4.测试结果的判断(1)根据测试结果判断变压器绕组接地线圈的导体质量和绝缘状况。

(2)如果测试结果符合标准要求,表明变压器绕组导体良好,绝缘状况良好。

(3)如果测试结果偏高,可能表示绕组导体存在断股、接处不良等问题,需要进一步检修。

(4)如果测试结果偏低,可能表示绕组存在接地、绝缘击穿等问题,需要进一步维修或更换。

总结:变压器直流电阻测试是变压器绕组接地线圈的重要性能指标之一、通过使用直流电阻测试仪器,可以对变压器绕组的导体质量和绝缘状况进行准确评估。

在测试之前需要进行必要的准备工作,并在测试过程中按照严格的步骤进行操作。

最终的测试结果将帮助工程师评估变压器接地线圈的质量,以及确定是否需要进一步的维修或更换。

变压器检验作业指导书

变压器检验作业指导书

变压器检验作业指导书标题:变压器检验作业指导书引言概述:变压器是电力系统中重要的电气设备之一,其正常运行对电力系统的稳定性和可靠性具有重要影响。

为了确保变压器的安全运行和性能稳定,进行变压器检验是必不可少的工作。

本文将为大家介绍变压器检验的作业指导书,以帮助工作人员进行准确、高效的检验工作。

一、检验前的准备工作1.1 清理工作区域:在进行变压器检验之前,首先需要将工作区域进行清理,确保没有杂物和障碍物。

这样可以为检验工作提供一个安全、整洁的环境。

1.2 检查检测设备:检验变压器需要使用一些专用的检测设备,如电流表、电压表、绝缘电阻测试仪等。

在开始检验之前,要仔细检查这些设备的工作状态,确保其准确可靠。

1.3 确定检验计划:根据变压器的类型和检验要求,制定详细的检验计划。

包括检验的内容、检验的顺序、检验的时间安排等。

这样可以有序地进行检验工作,提高工作效率。

二、外观检查2.1 外部观察:首先要对变压器的外部进行观察,检查是否有明显的损坏或变形。

包括外壳、冷却器、绝缘子等部位。

如果发现异常情况,应及时记录并进行进一步的检查。

2.2 温度测量:使用温度计对变压器的各个部位进行测量,包括油温、绕组温度等。

温度异常可能是变压器故障的一个重要指标,需要特别关注。

2.3 漏油检查:检查变压器是否有漏油现象,包括油箱、油位计等部位。

漏油可能导致变压器的绝缘性能下降,需要及时处理。

三、绝缘性能检查3.1 绝缘电阻测试:使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

绝缘电阻是判断变压器绝缘性能好坏的重要指标,需要进行定期检测。

3.2 绝缘油测试:对变压器的绝缘油进行测试,包括介质损耗测试、介质电阻测试等。

绝缘油的性能直接影响变压器的绝缘性能,需要关注其指标是否符合标准要求。

3.3 绝缘强度测试:使用高压测试仪对变压器的绝缘强度进行测试。

绝缘强度是判断变压器绝缘性能的重要指标,需要进行定期的高压测试。

四、电气性能检查4.1 电阻测试:对变压器的绕组电阻进行测试,包括主绕组、励磁绕组等。

变压器直流电阻测试

变压器直流电阻测试

变压器直流电阻测试
5 试验数据分析处理 纵向比较:与交接数据、历年预试数据比较
横向比较:三相比较、同类型设备比较
变压器直流电阻测试
6 故障分析
故障现象(与正常情况下的测试值相比较)
Y型接线
一个线间电阻值不 变,两个线间电阻 值测不出(阻值很
大)
△型接线
两个线间电阻值较正常 值上升1.5倍,一个线间
增大r,可用在回路中串入适当的附加电阻来达 到,一般为被测电阻的4~6倍。此时测量电压应 相应提高,避免电流过小影响测量的灵敏度。
变压器直流电阻测试
4 试验接线及注意事项 测试电流的选择
高压绕组 低压绕组 测试结束后,如有可能要进行消磁。
变压器直流电阻测试
4 试验接线及注意事项
如果常规方法测量低压侧绕组直流电阻需要时 间太长时,可考虑采用助磁法测量。
变压器直流电阻测试
4 试验接线及注意事项 直阻测量时,电流加不上 ➢检查三侧接地刀闸是否已经拉开 ➢检查测试线夹是否接触良好 ➢检查试验仪器量程选择是否合适
变压器直流电阻测试
5 试验数据分析处理 R2= R1(T+t2)/ (T+t1),式中R1、 R2分别为 在温度t1、t2下的电阻值, T为电阻温度常数, 铜导线取235,铝导线取225),一般要求把直 流电阻换算到75℃下进行比较。
三个线间电阻都降 至正常值的(0.5~ 1)倍,其中一个阻
值低得多
△型接线
三个线间电阻都降至正 常值的(0~1)倍,其
中两个阻值低得多
分析结果
两相线圈 匝间短路
变压器直流电阻测试
6 故障分析
故障现象(与正常情况下的测试值相比较)
Y型接线
△型接线

变压器绕组连同套管的直流电阻调试作业指导书

变压器绕组连同套管的直流电阻调试作业指导书

变压器绕组连同套管的直流电阻调试作业指导书1.概况及适用范围本作业指导书适用于35KV及以下的油浸、干式变压器交接性试验。

2.编制依据本作业指导书如要依据和参考了如下文献编制而成:《GB50150-2006电气装置安装工程电气设备交接试验》《大型变压器低压侧绕组直流电阻快速测试方法的研究》《电工基础与供电计算口诀32-36页》《全国供用电工人技能培训教材电力电缆高级工135-138页》3.知识拓展3.1常识3.1.1电力变压器绕组直流电阻的测量是其试验中的重要项目之一,它是确定短路损耗的重要数据,通过直流电阻的测量,可检查线圈质量、分接开关位置接触是否良好、线圈或引线有无折断、并联支路的正确性、有无短路现象。

因此在交接、预试、大修和调换分接开关后均需进行此项试验。

3.1.2近年来随着电力工业和机械制造水平的不断发展,电力系统的容量越来越大,单台变压器的容量也不断加大。

大型变压器线圈的容量越大,电压等级越高,电感与电阻的比值就越大。

一般大型变压器的电感高达几百甚至几千亨,电阻值却只有几毫欧至几欧。

因此大型变压器的绕组直流回路的稳定时间可能长达数十分钟甚至更长,如何快速准确测量电力变压器绕组的直流电阻一直是人们研究和追求的主要目标;3.1.3直流电阻测仪是变压器在交接、大修和改变分接开关后,必不可少的试验项目。

在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。

为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担而研制开发的直流电阻快速测试仪。

3.1.4直流电阻仪简称直流电阻测量仪、直流电阻测试仪、变压器直流电阻测试仪,直流电阻检测仪,直流数字电桥等。

比如线圈,通直流电和交流电,它呈现的电阻是不一样的,通交流电,线圈除了直流电阻外,还有电抗作用,它反映的是电阻和电抗的合作用,叫阻抗。

3.2名词解释电力变压器power transformer具有两个或多个绕组的静止设备,为了传输电能,在同一频率下,通过电磁感应将一个系统的交流电压和电流转换为另一系统的电压和电流,通常这些电流和电压的值是不同的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

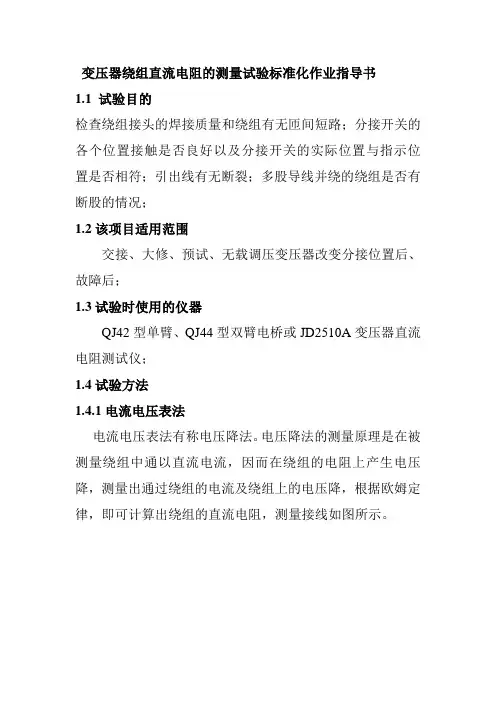

变压器绕组直流电阻的测量试验作业指导书
1.1 试验目的
检查绕组接头的焊接质量和绕组有无匝间短路;分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符;引出线有无断裂;多股导线并绕的绕组是否有断股的情况;
1.2该项目适用范围
交接、大修、预试、无载调压变压器改变分接位置后、故障后;
1.3试验时使用的仪器
QJ42型单臂、QJ44型双臂电桥或JD2510A变压器直流电阻测试仪;
1.4试验方法
1.4.1电流电压表法
电流电压表法有称电压降法。

电压降法的测量原理是在被测量绕组中通以直流电流,因而在绕组的电阻上产生电压降,测量出通过绕组的电流及绕组上的电压降,根据欧姆定律,即可计算出绕组的直流电阻,测量接线如图所示。

图1-1电流电压表法测量直流电阻原理图
(a)测量大电阻(b)测量小电阻测量时,应先接通电流回路,待测量回路的电流稳定后再合开关S2,接入电压表。

当测量结束,切断电源之前,应先断S2,后断S1,以免感应电动势损坏电压表。

测量用仪表准确度应不低于0.5级,电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。

当试验采用恒流源,数字式万用表内阻又很大时,一般来讲,都可使用图1-1(b)的接线测量。

根据欧姆定律,由式(1-1)即可计算出被测电阻的直流电阻值。

R X=U/I (1-1)
R X——被测电阻(Ω)
U——被测电阻两端电压降(V);
I——通过被测电阻的电流(A)。

电流表的导线应有足够的截面,并应尽量地短,且接触良好,以减小引线和接触电阻带来的测量误差。

当测量电感量大的电阻时,要有足够的充电时间。

1.4.2平衡电桥法
应用电桥平衡的原理测量绕组直流电阻的方法成为电桥法。

常用的直流电桥有单臂电桥与双臂电桥两种。

单臂电桥常用于测量1Ω以上的电阻,双臂电桥适宜测量准确度要求高的小电阻。

双臂电桥的测量步骤如下:
测量前,首先调节电桥检流计机械零位旋钮,置检流计指针于零位。

接通测量仪器电源,具有放大器的检流计应操作调节电桥电气零位旋钮,置检流计指针于零位。

接人被测电阻时,双臂电桥电压端子P1、P2所引出的接线应比由电流端子C1、C2所引出的接线更靠近被测电阻。

测量前首先估计被测电阻的数值,并按估计的电阻值选择电桥的标准电阻R N和适当的倍率进行测量,使“比较臂”可调电阻各档充分被利用,以提高读数的精度。

测量时,先接通电流回路,待电流达到稳定值时,接通检流计。

调节读数臂阻值使检流计指零。

被测电阻按式(1-2)计算
被测电阻=倍率×读数臂指示
(1-2)
如果需要外接电源,则电源应根据电桥要求选取,一般电压为2~4V,接线不仅要注意极性正确,而且要接牢靠,以免脱落致使电桥不平衡而损坏检流计。

测量结束时,应先断开检流计按钮,再断开电源,以免在测量具有电感的直流电阻时其自感电动势损坏检流计。


择标准电阻时,应尽量使其阻值与被测电阻在同一数量级,最好满足下列关系式(1-2)
0.1R X<R N<10 R X
(1-3)
1.4.3微机辅助测量法(JD2510A变压器直流电阻测试仪法)
计算机辅助测量(数字式直流电阻测量仪)用于直流电阻测量,尤其是测量带有电感的线圈电阻,整个测试过程由单片机控制,自动完成自检、过渡过程判断、数据采集及分析,它与传统的电桥测试方法比较,具有操作简便、测试速度快、消除认为测量误差等优点。



图1-2单通道接线图图1-3双通道接线图
在图1-4中,(a)可测出Rac阻值,用双通道又可测出RAO阻值。

(b)可测出Rab阻值,用双通道又可测出RBO阻值。

(c )可测出Rbc 阻值,用双通道又可测出RCO 阻值。

注:助磁法适用于三芯五柱低压角接大容量变压器的直阻测量。

(c)c
b a +V 2+I A B C
-I -V 1+V 1+V 1-I -V 1+I +V 2
C B A C B A +I +V 2(b)
a b c -I -V 1
c b a +V 10-V 2
(a)图1-4助磁法接线图
操作方法:
1.4.3.1、接好220V 电源线,按接线图接好电流线(I+,I-)、电压线(V+,V-);
1.4.3.2、打开电源开关,系统进入初始状态,按 选测·打印 键可循环选择所需要的供电电流,见下表。

JD2510A
JD2520A 2.5A 代表供电电流选
测2.5A
5A 代表供电电流选测5A 5A 代表供电电流选
测5A 10A 代表供电电流选测10A
10A 代表供电电流选
测10A 20A 代表供电电流选
测20A
测量同一变压器同一电压等级的各相绕组时,应选择相同的电流进行测试,避免造成系统误差。

一般来说变压器容量越大,绕组的电阻值越小,选择的测试电流越大。

如果量程允许,高压绕组测量选用5A或10A电流,低压绕组选用20A电流最佳。

1.4.3.3、按启动键后,仪器对绕组供电,测量过程开始:“电流指示”表头逐渐偏转,最后达到所选的供电电流,显示屏顺序显示:
3001 表示仪器自动校正零点;3002 判断是否充电完毕进入稳流状态;
3003 开始采集电压信号,并根据测试信号大小自动进行测程选档;
12.34 显示测量结果,测量结果为12.34mΩ;当测量结果小于1mΩ时,显示位数为五位;当测量结果大于1mΩ时,显示位数为四位。

测试过程中,显示屏如出现“10000 ”,表示仪表处于欠量程状态;如出现“20000 ”或“30002”静止不动且电流表指示未达到标称电流,表示仪器处于超量程状态。

此时
可按复位键重新选择电流档。

1.4.3.4、双通道测量时,可按CH1·CH2 键进行通道转换。

测试过程中,按此键显示屏显示“C H───”,表示仪器开始另一通道测量。

1.4.3.5、显示数据稳定后,若需要打印数据,按住选择·打印键1~2秒打印机开始打印测量结果。

R1表示CH1通道的测量结果;R2表示CH2通道的测量结果。

1.4.3.6、对于有载调压变压器纵向测量,可一次供电完成。

仪器程序允许在某一分接测完后,把开关倒至下一分接,然后按启动键显示30002 ,仪器将进行下一分接测量。

1.4.3.7、对于无载调压变压器,某一分接测试完成后,需按复位键使系统放电。

放电完毕后,然后按启动键进行下次测量。

1.4.3.8、测试完毕后,按复位键,此时仪器停止对外供电,系统处于放电状态:
①:“放电指示灯”亮;
②:放电音响报警;
③:“电流指示”表头逐渐回零。

以下三项表明系统放电已经结束:
①:“放电指示灯”灭;
②:放电音响报警;
③:“电流指示”表头逐渐回零。

1.4.3.9、若要进行下一次测量或关机,需系统放电完毕后才能进行。

注:测试过程中,断开直流供电回路可能对仪器产生严重损坏!
使用的数字式直流电阻测量仪必须满足以下技术要求,才能得到真实可靠的测量值;
(l)恒流源的纹波系数要小于0.1%(电阻负载下测量)。

(2)测量数据要在回路达到稳态时候读取,测量电阻值应在5min内测值变化不大于0.5%。

(3)测量软件要求为近期数据均方根处理,不能用全事件平均处理。

1.5试验结果的分析判断
1.5.1 1.6MV A以上变压器,各相绕组电阻相互的差别不应大于三相平均值的2%,无中性点引出的绕组,线间差别不应大于三相平均值的1%;
1.5.2 1.6MV A以下变压器,相间差别一般不大于三相平均值的4%,线间差别一般不大于三相平均值的2%;
1.5.3 与以前相同部位测得值比较,其变化不应大于2%;1.5.4 三相电阻不平衡的原因:分接开关接触不良,焊接不良,三角形连接绕组其中一相断线,套管的导电杆与绕组连接处接触不良,绕组匝间短路,导线断裂及断股等。

1.6 注意事项
1.6.1不同温度下的电阻换算公式:R2=R1(T+t2)/(T+t1)式中R1、R2分别为在温度t1、t2时的电阻值,T为计算用常数,铜导线取235,铝导线取225。

1.6.2 测试应按照仪器或电桥的操作要求进行。

1.6.3 连接导线应有足够的截面,长度相同,接触必须良好(用单臂电桥时应减去引线电阻)。

1.6.4 准确测量绕组的平均温度。

1.6.5 测量应有足够的充电时间,以保证测量准确;变压器容量较大时,可加大充电电流,以缩短充电时间。

1.6.6如电阻相间差在出厂时已超过规定,制造厂已说明了造成偏差的原因,则按标准要求执行。
