电气方案设计说明
电气系统概要设计说明书
![电气系统概要设计说明书](https://img.taocdn.com/s3/m/12b9343bf02d2af90242a8956bec0975f465a42c.png)
电气系统概要设计说明书一、前言本说明书旨在对电气系统的概要设计进行详细说明,以便于工程师们能够更好地理解和实施该系统。
本说明书将包含电气系统的总体设计、电源系统、配电系统、控制系统等方面的内容。
二、总体设计1. 设计目标本电气系统的设计目标是为了满足生产线设备的正常运行需求,保证生产线设备的安全性和稳定性。
2. 设计原则本电气系统采用先进的技术和可靠性高的设备,力求使整个系统稳定可靠,并且易于维护。
在设计过程中,还需要考虑到成本控制和环境保护等方面。
3. 设计流程本电气系统的设计流程包括需求分析、方案设计、设备选型、接线图绘制等多个环节。
在每个环节都需要经过反复测试和验证,确保设计结果符合实际需求。
三、电源系统1. 供电方式本电气系统采用三相交流供电方式,额定电压为380V/50Hz。
2. 供电保障为了保证生产线设备正常运行,本电气系统采用双路供电方式。
当一路供电发生故障时,系统能够自动切换到备用电源上,保证设备的稳定运行。
3. 电源线路电源线路采用优质铜芯电缆,且每条线路都经过严格测试和检验,确保质量可靠。
同时,在布线过程中还需要考虑到防火、防水等因素。
四、配电系统1. 配电方案本电气系统采用集中配电方式。
在生产线上设置主配电箱和分配电箱,通过不同的开关控制不同的设备。
2. 配电保护为了保护生产线设备,本系统采用多种保护装置。
如过载保护、短路保护、漏电保护等。
这些装置能够及时检测到故障并切断供电,避免事故发生。
3. 配电线路配电线路采用同样的优质铜芯电缆,并且在布线过程中要注意排列合理、接头牢固等因素。
五、控制系统1. 控制方案本控制系统采用PLC控制器作为核心控制器,并且与触摸屏等外围设备相结合。
通过编写程序实现对生产线设备的自动化控制。
2. 控制保护为了保证控制系统的稳定运行,本系统采用多重保护措施。
如过压保护、欠压保护、过流保护等。
这些装置能够及时检测到故障并切断供电,避免事故发生。
3. 控制线路控制线路采用优质电缆,并且在布线过程中要注意排列合理、接头牢固等因素。
教育建筑学校建筑电气方案设计说明
![教育建筑学校建筑电气方案设计说明](https://img.taocdn.com/s3/m/2d4cbf1f11a6f524ccbff121dd36a32d7375c7ff.png)
教育建筑学校电气方案设计说明电气一、设计依据1.《建筑设计防火规范》(GB 50016-2014)2.《建筑物防雷设计规范》(GB50057-2010)3.《民用建筑电气设计规范》(JGJ16–2008)4.《中小学校设计规范》(GB50099-2011)5.《建筑照明设计标准》(GB50034-2013)6.《20KV及以下变电所设计规范》(GB50053-2013)7.《供配电系统设计规范》(GB50052-2009)8.《建筑物电子信息系统防雷技术规范》(GB50343-2012)9.《汽车库、修车库、停车场设计防火规范》(GB50067–2014)10.《火灾自动报警系统设计规范》(GB50116-2013)11.《教育建筑电气设计规范》(JGJ310-2013)12.《建筑机电工程抗震设计规范》(GB50981-2014)13.《民用建筑电动汽车充电设施配置与设计规范》(DB33/1121-2016)14.《全国民用建筑工程设计技术措施-电气》15.各有关专业所提供的资料及上级批文16. 《国家机关办公建筑和大型公共建筑用电分项计量系统设计标准》DB33/1090-2013 17. 固定资产投资项目节能评估文件编制要点及示例(电气) 11CD008-4 18.《绿色建筑设计标准》(DB33/1092-2016)绿色节能相关规范见第十二章绿色节能设计专篇中五、建筑电气节能技术措施设计依据。
二、设计范围1)供配电系统设计2)电力、照明设计3)建筑物的防雷及安全保护设计4)消防电气设计(见消防专篇)5)弱电系统设计三、供配电设计1.负荷等级及负荷计算本项目为中学,由教学楼、专业教学楼、行政楼、体育生活楼及图书馆组成,地上单体为多层建筑,地下室总建筑面积11136平方米,设置停车数为224个,属于I类停车库。
根据设计规范,消防水泵、防排烟设备、电动防火卷帘、消防应急照明和疏散指示标志等消防用电为一级负荷;教学楼、专业教学楼、行政楼、体育生活楼及图书馆主要通道照明,备餐间照明,厨房主要设备用电等级为二级,其余用电负荷等级为三级。
建筑电气设计说明
![建筑电气设计说明](https://img.taocdn.com/s3/m/6c22ba092f3f5727a5e9856a561252d380eb200b.png)
建筑电气设计说明1. 简介本文档旨在对建筑电气设计进行详细说明,包括设备选型、回路规划、电气布线、安全措施等方面内容。
2. 设备选型2.1 照明设备照明设备是建筑电气设计中的重要组成部分。
在选型时,需要考虑建筑的功能、使用需求以及节能要求等因素。
常见的照明设备有荧光灯、LED灯等。
在选用照明设备时,需要考虑其功率、亮度、色温等因素,并确保符合国家的相关标准和安全要求。
2.2 配电设备配电设备是建筑电气系统中的核心部分。
在选型时,需要根据建筑的总负荷计算,确定主配电盘、分配电盘以及电缆等设备的额定电流和容量。
此外,还需要考虑设备的可靠性、安全性以及未来扩展的可能性。
2.3 空调设备空调设备在建筑中起到调节室内温度和湿度的作用。
在选型时,需要考虑建筑的使用功能和需求。
常见的空调设备有中央空调、分体式空调等。
选用空调设备时,需要考虑其制冷量、制热量、能效等指标,并确保符合相关的标准和要求。
3. 回路规划回路规划是建筑电气设计中的关键环节。
在规划回路时,需要根据建筑的布局、功能和需求,合理划分不同的用电区域,并确定每个回路的负荷和容量。
合理规划回路可以降低能耗、提高电气系统的可靠性。
4. 电气布线电气布线是建筑电气设计的重要部分。
在进行电气布线时,需要考虑建筑的结构、布局、用电设备的位置等因素。
布线过程中,应合理选择导线材料和截面积,确保电气系统的安全性和可靠性。
此外,还需要注意电气设备的接线顺序和接地方法,以确保电流的正常流动和减少电磁干扰。
5. 安全措施在建筑电气设计中,安全是最重要的考虑因素之一。
在设计过程中,需要遵循相关的电气安全规范和标准,确保电气设备的正常运行和人身安全。
安全措施包括过载保护、漏电保护、接地保护等。
6. 结论本文档对建筑电气设计进行了详细说明,涵盖了设备选型、回路规划、电气布线、安全措施等方面的内容。
建筑电气设计的合理与否直接关系到建筑的安全性、能耗和使用效果。
因此,在进行建筑电气设计时,需要充分考虑功能需求和安全要求,并遵循相关的标准和规范。
学校电气方案设计说明
![学校电气方案设计说明](https://img.taocdn.com/s3/m/20e30735a36925c52cc58bd63186bceb19e8edf4.png)

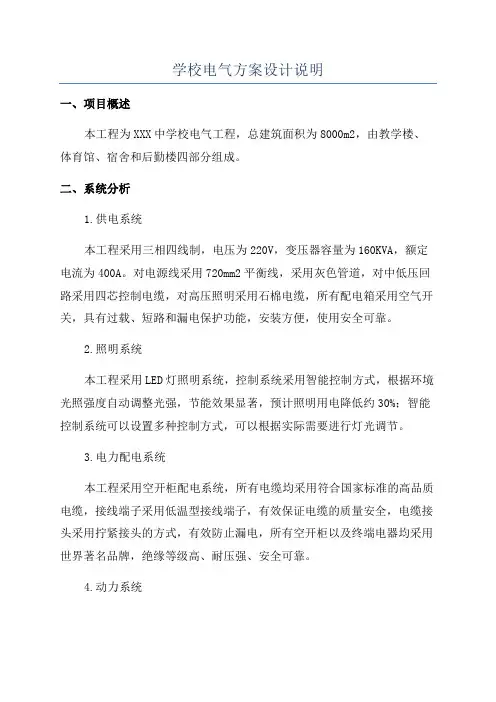

学校电气方案设计说明
一、项目概述
本工程为XXX中学校电气工程,总建筑面积为8000m2,由教学楼、体育馆、宿舍和后勤楼四部分组成。
二、系统分析
1.供电系统
本工程采用三相四线制,电压为220V,变压器容量为160KVA,额定电流为400A。
对电源线采用720mm2平衡线,采用灰色管道,对中低压回路采用四芯控制电缆,对高压照明采用石棉电缆,所有配电箱采用空气开关,具有过载、短路和漏电保护功能,安装方便,使用安全可靠。
2.照明系统
本工程采用LED灯照明系统,控制系统采用智能控制方式,根据环境光照强度自动调整光强,节能效果显著,预计照明用电降低约30%;智能控制系统可以设置多种控制方式,可以根据实际需要进行灯光调节。
3.电力配电系统
本工程采用空开柜配电系统,所有电缆均采用符合国家标准的高品质电缆,接线端子采用低温型接线端子,有效保证电缆的质量安全,电缆接头采用拧紧接头的方式,有效防止漏电,所有空开柜以及终端电器均采用世界著名品牌,绝缘等级高、耐压强、安全可靠。
4.动力系统
本工程采用电机控制的动力系统,电动机采用变频技术,采用智能控制技术。
电气设计说明范文
![电气设计说明范文](https://img.taocdn.com/s3/m/f0e2637686c24028915f804d2b160b4e767f81e5.png)

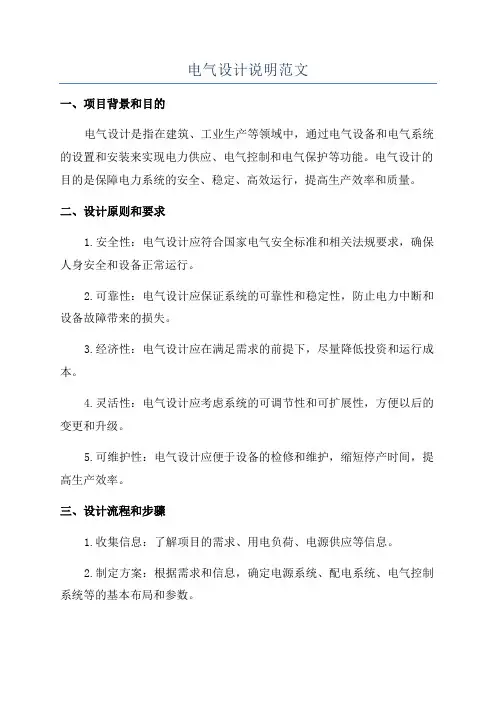

电气设计说明范文一、项目背景和目的电气设计是指在建筑、工业生产等领域中,通过电气设备和电气系统的设置和安装来实现电力供应、电气控制和电气保护等功能。
电气设计的目的是保障电力系统的安全、稳定、高效运行,提高生产效率和质量。
二、设计原则和要求1.安全性:电气设计应符合国家电气安全标准和相关法规要求,确保人身安全和设备正常运行。
2.可靠性:电气设计应保证系统的可靠性和稳定性,防止电力中断和设备故障带来的损失。
3.经济性:电气设计应在满足需求的前提下,尽量降低投资和运行成本。
4.灵活性:电气设计应考虑系统的可调节性和可扩展性,方便以后的变更和升级。
5.可维护性:电气设计应便于设备的检修和维护,缩短停产时间,提高生产效率。
三、设计流程和步骤1.收集信息:了解项目的需求、用电负荷、电源供应等信息。
2.制定方案:根据需求和信息,确定电源系统、配电系统、电气控制系统等的基本布局和参数。
3.设计计算:进行电源容量计算、线路电压降、线缆尺寸计算等,确保系统满足要求。
4.设备选型:根据设计计算结果和供应商信息,选择合适的电气设备和材料。
5.蓝图设计:绘制电气设计平面图和电气图纸,标明电气设备和线路的布置和连接关系。
6.编制技术文件:编写电气设计说明书和相关技术文件,实施标准化管理和规范操作。
四、设计内容和要点1.电源系统设计:包括电源选择、变压器容量计算、低压开关柜设计等。
2.配电系统设计:根据用电负荷计算线路容量和线缆规格,确定电缆敷设方式。
3.电气控制系统设计:包括电气控制柜设计、设备自动化控制设计和电气保护设计等。
4.接地系统设计:确保系统的安全接地和电器设备的防雷保护措施。
5.照明系统设计:根据建筑功能和照明需求,设计照明灯具、电路布置和照明控制方案。
6.线缆敷设设计:根据施工条件和规范要求,确定线缆敷设路径、敷设方式和保护措施。
五、设计实施和质量控制1.施工管理:对施工过程进行监督和控制,确保按照设计图纸和技术要求进行施工。
某医院电气方案说明
![某医院电气方案说明](https://img.taocdn.com/s3/m/acbce43e31b765ce050814f1.png)

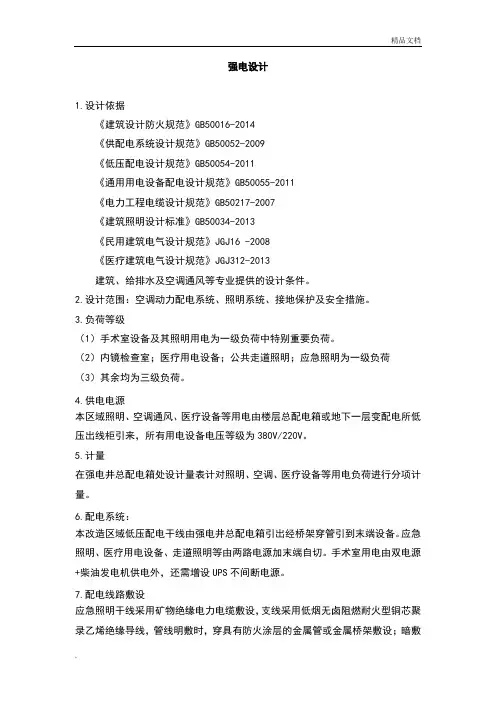

强电设计1.设计依据《建筑设计防火规范》GB50016-2014《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-2011《通用用电设备配电设计规范》GB50055-2011《电力工程电缆设计规范》GB50217-2007《建筑照明设计标准》GB50034-2013《民用建筑电气设计规范》JGJ16 -2008《医疗建筑电气设计规范》JGJ312-2013建筑、给排水及空调通风等专业提供的设计条件。
2.设计范围:空调动力配电系统、照明系统、接地保护及安全措施。
3.负荷等级(1)手术室设备及其照明用电为一级负荷中特别重要负荷。
(2)内镜检查室;医疗用电设备;公共走道照明;应急照明为一级负荷(3)其余均为三级负荷。
4.供电电源本区域照明、空调通风、医疗设备等用电由楼层总配电箱或地下一层变配电所低压出线柜引来,所有用电设备电压等级为380V/220V。
5.计量在强电井总配电箱处设计量表计对照明、空调、医疗设备等用电负荷进行分项计量。
6.配电系统:本改造区域低压配电干线由强电井总配电箱引出经桥架穿管引到末端设备。
应急照明、医疗用电设备、走道照明等由两路电源加末端自切。
手术室用电由双电源+柴油发电机供电外,还需增设UPS不间断电源。
7.配电线路敷设应急照明干线采用矿物绝缘电力电缆敷设,支线采用低烟无卤阻燃耐火型铜芯聚录乙烯绝缘导线,管线明敷时,穿具有防火涂层的金属管或金属桥架敷设;暗敷时,混凝土保护层不小于30mm。
其他照明、空调动力设备干线采用无卤低烟绝缘电力电缆穿金属管或金属桥架敷设,配电支线采用铜芯聚乙烯绝缘导线,穿镀锌钢管在楼板内或吊顶内敷设。
8.接地保护及安全措施(1)本工程低压配电系统的接地型式为TN-S系统。
手术室为局部IT系统,选用专用配电箱,配电箱内设置隔离变压器,隔离变压器两侧不设过载保护,需设高温绕组监控及绝缘监视装置。
(2)本工程接地形式利用原配电保护接地方式。
设计说明-电气方案-博物馆
![设计说明-电气方案-博物馆](https://img.taocdn.com/s3/m/0b06610ef705cc17542709cd.png)
芜湖博物馆设计方案强电部分:1. 设计依据:**国家有关标准、规范。
** 业主提出的设计任务书及要求。
2. 设计范围及内容:** 用户10KV/0.4KV变配电所;** 照明、动力、空调供配电系统;** 防雷与接地系统。
3. 负荷等级及供电电源:** 本工程为芜湖展示馆博物馆,总建筑面积约4万平方米,建筑高度为24米,属多层公共建筑。
其消防及重要用电设备按二级负荷供配电设计,其余动力、照明、空调按三级负荷供配电设计。
** 为满足本工程供电要求,由附近城市电网一个上一级变配电站分别引二路10KV电源双回路供电。
4. 用户变配电系统:** 在大楼一层设置10KV/0.4KV用户变电所,10KV电缆埋地进户,设置干式变压器。
变压器装机容量约为4×1000KV A;变压器总装机容量约为4000KV A。
** 10KV高压系统,2路10KV电源为一用一备,设母线联络开关。
** 0.4KV低压系统单母线运行,设母线联络开关,电气加机械联锁,平时分列运行,当一台变压器检修或故障时,另一台变压器可带全部消防及重要负荷。
** 地下变电所设置良好的进、排风设施和降湿设施,以满足人员及设备对温度、湿度要求。
** 变压器低压侧采用集中无功功率自动补偿方式,以满足高压侧功率因数达到0.9以上。
** 电费计量方式采用高供高量。
变电所操作电源采用交流电源220V。
5. 低压配电方式:** 低压配电方式采用放射式与树干式相结合,配电主干线采用密集型母线及电力电缆(消防用电回路采用耐火电缆,其它用电回路采用阻燃和普通电缆),沿电缆桥架在强电竖井内敷设,配电支线采用铜芯导线穿管暗敷。
** 消防用电设备供配电采用双电源末端自动切换装置。
6. 照明系统:** 照度标准按国标设计。
** 设置工作照明、事故照明、应急照明、景观及泛光照明等,采用高效节能型灯具及光源。
** 展厅等须二次装修的用房设计仅预留足够用电量。
** 大型会议室设置计算机模块化灯光控制系统,能方便地调光及程式控制。
医院电气方案设计说明
![医院电气方案设计说明](https://img.taocdn.com/s3/m/9fd4b130b94ae45c3b3567ec102de2bd9705de73.png)
医院建设项目设计阐明第七章电气专业设计一、设计根据1.甲方设计任务书及设计规定;2.《建筑设计防火规范》GB50016-20233.《民用建筑电气设计规范》JGJ16-2023;4.《20kV及如下变电所设计规范》GB50053-2023;5.《供配电系统设计规范》GB50052-2023;6.《低压配电设计规范》GB50054-20237、《建筑物防雷设计规范》GB50057-2023;8、《建筑物电子信息系统防雷技术规范》GB50343-2023;9、《火灾自动报警系统设计规范》GB50116-2023;10、《建筑照明设计原则》GB50034-2023;11.《综合医院建筑设计规范》GB51039-202312.《医疗建筑电气设计规范》JGJ312-202313.《医院洁净手术部建筑技术规范》GB50333-202314.《公共建筑节能设计原则》GB50189-2023;15.《安全防备工程技术规范》GB50348-202316.《入侵报警系统工程设计规范》GB50394-202317、《视频安防系统工程设计规范》GB50395-202318、《出入口控制系统工程设计规范》GB500396-202319、《综合布线系统工程设计规范》GB50311-202320、《电子会议系统工程设计规范》GB50799-202321.《公共广播系统工程技术规范》GB50526-202322.《数据中心设计规范》GB50174-202323.《全国民用建筑工程设计技术措施--节能专篇(电气)》2023年版24.其他有关旳国家及地方现行规程规范;二、设计范围本设计包括红线以内旳如下内容:1.中低压配电系统;动力配电系统;照明配电系统;电气安全及防雷接地系统。
2.综合布线系统;有线电视系统;安全防备系统监控系统;楼宇自控系统;医护对讲系统;ICU探视系统;手术监控管理系统;手术室示教系统;信息显示系统;火灾自动报警及消防联动控制系统;消防应急及平常广播系统等。
电气设计说明
![电气设计说明](https://img.taocdn.com/s3/m/9f2068eee009581b6bd9eb6e.png)
电气设计说明
一、设计依据
根据甲方的要求,对电气全部进行装饰改造.
二、电源
1、电源220V、照明、插座均由原配电箱引来,所有线钢管
均重新做。
2、照明、插座分开单独供电,并考虑三相平衡,使各项容
量分配尽量接近。
三、导线选择及敷设方式
1、一律采用BV—500型铜芯塑料线,主干线采用金属镀锌
钢管暗设于棚内,分支路采用金属软管直接引至灯位。
2、棚内采用金属接线盒连接钢管。
并用直径为6mm钢筋做
管路间的焊接,保证用电器、设备有安全可靠的接地。
3、图中导线未标注的均为2X2.5mm和3X2.5mm。
四、设备安装与选择
所有设备安装箱、盒均暗设。
开关箱底边距地面1.4米,照明开关盒底边距地面1.2米,应急灯、安全灯插座盒上边距棚面300mm,其它电源、电话、电视天线插座底距地面300mm 五、接零保护同电器、设备金属壳,金属管外皮及单相三孔、
三相四孔插座的保护接地(PE)相接。
六、现场电工要认真熟悉设计要求,看懂施工图纸、认真按图
施工。
在施工过程中因工作环境和甲方要求变更时,电工可以根据现场实际情况进行变更,但不得违犯电力建设施工技术规范的要求、变更后必须做好记录、便于存档。
七、未尽事宜按现行“电力建设施工及验收暂停技术规范”有
关规定执行。
电气设计说明范本
![电气设计说明范本](https://img.taocdn.com/s3/m/d009ef8a964bcf84b9d57bd3.png)
电气设计说明一.设计依据1.建筑概况:本工程位于XXXX。
总建筑面积约xxxx㎡。
地下x层,主要为xxxx,地上xx层。
本工程属于xxx建筑。
建筑主体高度xxxm,裙房高度xxxm。
结构形式为xxxxxx结构,基础形式为xxx结构。
人防工程为x级,平战结合;防火等级:xx级;2.相关专业提供给的工程设计资料;3.各市政主管部门对初步设计的审批意见;4.甲方提供的设计任务书及设计要求;5.中华人民共和国现行主要标准及法规:--《供配电系统设计规范》 GB50052-2009;--《民用建筑电气设计规范》 JGJ/T16-2008;--《10KV及以下变电所设计规范》 GB50053-94;--《低压配电设计规范》 GB50054-2011;--《建筑物防雷设计规范》 GB50057-2010;--《建筑设计防火规范》GB 50016—2006;--《高层民用建筑没计防火规范》GB 50045—95(2005年版);--《建筑照明设计标准》 GB50034-2004;--《人民防空工程设计防火规范》GB 50098-2009;6.国家、地方现行标准、规范。
二.设计范围1.本工程设计包括红线内的以下电气系统:1)10/0.4kV变配电系统;2)电力配电系统;3)照明及应急照明系统;4)建筑物防雷、接地系统及安全措施;2.与其它专业设计的分工:1)室外照明系统,航空障碍灯:由专业厂家设计,本设计仅预留电源;2)工艺用电设备供电系统,本设计仅预留电源容量;3)有特殊设备的场所(例如:综合布线机房、网络交换机房、消防控制室等),本设计仅预留配电箱并注明用电量,预留部分出线回路,其具体的出线回路由二次设计决定;4)有特殊装修要求的场所,由室内装修设计负责进行照明平面的设计。
本设计将电源引至配电箱,预留装修照明容量。
本工程主要为以下场所:办公建筑的接待、餐厅和大堂。
5)电源分界点:由城市电网引入本工程变配电室的两路10kV 电源线路。
电气设计说明范例
![电气设计说明范例](https://img.taocdn.com/s3/m/b141da1a10a6f524ccbf85ab.png)
如何写电气设计说明系列10--某电子商城建筑电气方案设计实例摘要:某电子商城为展示销售、办公及其相应配套设施组成的现代化大厦。
总建筑面积103093.3m2。
地下五层,地上十一层,建筑高度为70m。
【建筑概况】某电子商城为展示销售、办公及其相应配套设施组成的现代化大厦。
总建筑面积103093.3m2。
地下五层,地上十一层,建筑高度为70m。
【电气设计说明】1.设计范围(1)变、配电系统;(2)照明配电系统;(3)防雷接地系统;(4)电话系统;(5)综合布线系统;(6)有线电视系统;(7)闭路电视保安监视系统;(8)公共广播系统;(9)LED显示系统;(10)楼宇自控系统;(11)火灾自动报警和联动控制系统。
2.变、配电系统(1)一级负荷:消防用电设备(消防控制室内的火灾自动报警控制器及联动控制台、消防水泵、消防电梯、排烟风机、加压送风机等)、保安监控系统、应急照明及疏散指示等;二级负荷:客梯、生活水泵、排水泵等;三级负荷:其他照明及电力负荷。
(2)负荷估算:本工程用电总设备容量约为:Pe=14720kW;总计算负荷约为Pjs=8338kW,设计变压器总装机容量为11200kVA。
(3)电源:本工程由市政电网引来两路10kV电源供电,两路电源同时工作,互为备用,每路10kV 电源均能承担全部负荷。
高压系统电压等级为10kV,低压系统电压等级为~220V/380V。
(4)本工程设置一处变、配电所,内设四台2000kVA变压器和两台1600kVA变压器。
变压器低压侧母线设置母联断路器,采用单母线分段方式运行,六台变压器采用两台一组的方式,分为三组,每组母联断路器设自投自复/自投不自复/手动三种组合方式转换开关。
其中一组专供空调冷机站用电,冬季无冷负荷时可将该组变压器停止运行;一组主要供地下二层至五层商铺照明及铺位用电,当一台变压器停电时切断铺位用电保证照明用电,铺位用电的切除通过DDC实现。
两段母组自投时应自动断开非保证负荷,以保证变压器对相对重要负荷进行供电。
如何写电气设计说明系列
![如何写电气设计说明系列](https://img.taocdn.com/s3/m/bc9c2eef6294dd88d0d26b51.png)
如何写电气设计说明系列1-----国家规范深度的规定第一节:建筑电气方案设计一般规定一、建筑电气方案设计文件编制深度原则1.应满足编制初步设计文件的需要。
2.宜因地制宜正确选用国家、行业和地方建筑标准设计。
3.对于一般工业建筑(房屋部分)工程设计,设计文件编制深度尚应符合有关行业标准的规定。
4.当设计合同对设计文件编制深度另有要求时,设计文件编制深度应同时满足设计合同的要求。
二、建筑电气设计说明1.设计范围本工程拟设置的电气系统。
2.变、配电系统(1)确定负荷级别:1、2、3级负荷的主要内容。
(2)负荷估算。
(3)电源:根据负荷性质和负荷量,要求外供电源的回路数、容量、电压等级。
(4)变、配电所:位置、数量、容量。
3.应急电源系统:确定备用电源和应急电源型式。
4.照明、防雷、接地、智能建筑设计的相关系统内容。
第二节建筑电气初步设计一般规定一、建筑电气初步设计文件编制深度原则1.应满足编制施工图设计文件的需要。
2.宜因地制宜正确选用国家、行业和地方建筑标准设计。
3.对于一般工业建筑(房屋部分)工程设计,设计文件编制深度尚应符合有关行业标准的规定。
4.当设计合同对设计文件编制深度另有要求时,设计文件编制深度应同时满足设计合同的要求。
二、建筑电气初步设计内容1.设计说明书;2.设计图纸;3.主要电气设备表;4.计算书(供内部使用及存档)。
三、设计说明书1.设计依据(1)建筑概况:应说明建筑类别、性质、面积、层数、高度等;(2)相关专业提供给本专业的工程设计资料;(3)建设方提供的有关职能部门(如:供电部门、消防部门、通信部门、公安部门等)认:的工程设计资料,建设方设计要求;(4)本工程采用的主要标准及法规。
2.设计范围(1)根据设计任务书和有关设计资料,说明本专业的设计工作内容和分工;(2)本工程拟设置的电气系统。
3.变、配电系统(1)确定负荷等级和各类负荷容量;(2)确定供电电源及电压等级,电源由何处引来,电源数量及回路数、专用线或非专线、电缆埋地或架空、近远期发展情况;(3)备用电源和应急电源容量确定原则及性能要求,有自备发电机时,说明启动方式与市电网关系;(4)高、低压供电系统结线型式及运行方式:正常工作电源与备用电源之间的关系;母联络开关运行和切换方式;变压器之间低压偾I联络方式;重要负荷的供电方式;(5)变、配电站的位置、数量、容量(包括设备安装容量、计算有功、无功、视在容量、变压器台数、容量)及型式(户内、户外或混合);设备技术条件和选型要求;(6)继电保护装置的设置;(7)电能计量装置:采用高压或低压;专用柜或非专用柜(满足供电部门要求和建设方内部核算要求);监测仪表的配置情况;(8)功率因数补偿方式:说明功率因数是否达到供用电规则的要求,应补偿容量和采取的补偿方式和补偿前后的结果;(9)操作电源和信号:说明高压设备操作电源和运行信号装置配置情况;(10)工程供电:高、低压进出线路的型号及敷设方式。
电气设计说明范本
![电气设计说明范本](https://img.taocdn.com/s3/m/a743d98f9fc3d5bbfd0a79563c1ec5da50e2d6de.png)
电气设计说明范本一、设计目标本电气设计的主要目标是为了满足所需设备的正常运行和安全使用。
设计要考虑设备的特性、工作环境、电气系统的可靠性和稳定性等因素,以确保电气系统安全可靠、操作方便、易于维护。
二、系统概述本电气设计适用于设备的电气系统,主要包括电源系统、控制系统和保护系统。
电源系统提供设备所需的电能,控制系统实现对设备的控制和调节,保护系统用于检测和解决电气系统的故障。
三、电源系统设计1.电源供应:本系统使用交流电作为电源供应,供电电压为380V,频率为50Hz。
供电线路应根据设备的功率和电流要求进行选择,电缆和插座要具备足够的负载能力。
2.电源保护:在电源线路前应设置过流保护开关和漏电保护器,以保护电气设备和使用人的安全。
3.配电箱:本系统将设备的电源引入到配电箱中,再通过配线进行分配供给各个设备。
配电箱应具备防水、防尘和符合电工标准的特性。
4.接地保护:采取TT接地系统,为保证接地的可靠性,设计了合适的接地装置并设置有效的接地电阻。
四、控制系统设计1.信号检测:通过传感器获取设备运行状态的信息,并将信号传输到控制系统中。
各种传感器应根据设备特点选择合适的类型,并在适当位置进行安装。
2.控制方式:本系统采用PLC控制方式,通过PLC实现设备的自动化控制和监控。
PLC编程灵活,易于操作和维护。
3.控制设备:选用合适的继电器、接触器、开关和按钮等设备进行控制信号的传输和处理。
这些设备应具备良好的质量和稳定性,以确保控制系统的可靠性。
4.控制柜:本系统使用密封式控制柜进行设备的控制和调整,控制柜内部应具备良好的散热和通风条件,以确保设备正常工作。
五、保护系统设计1.过压保护:使用过压保护装置,当电源电压超过额定值时,自动断开电源,以保护设备免受过高电压的损害。
2.欠压保护:使用欠压保护装置,当电源电压低于额定值时,自动断开电源,以保护设备免受欠压的损害。
3.过载保护:使用过载保护装置,当设备工作过载时,自动切断电源,以保护设备不受过大电流损坏。
起重机电气方案设计说明
![起重机电气方案设计说明](https://img.taocdn.com/s3/m/a18fe64017fc700abb68a98271fe910ef12daea9.png)
电气方案设计阐明1)原则:电气图纸严格执行最新国标,电气符号与国标相符,并附详细旳文字阐明。
2)保护:起重机设计有过压,失压,欠压,错相,缺相,相序,零位,超载,失速,过流,过载等保护功能。
在各个栏杆门上装有安全开关,保证检修时起重机无法启动。
各个机构均有限位保护,起升时具有双限位保护。
3)调速:各个机构均能实现精确调速,速度可根据贵企业需要作出对应调整。
各个机构均采用日本安川变频器进行速度调整,并各个变频器加有交流进线电抗器。
可以改善变频器旳输入功率因数,克制高次谐波电流,改善电源旳总功率因数。
4)合理性:起重机设计人性化。
在司机室中除操作台外,不设置多出电器元件,使操作人员空间更大。
在司机室中设置冷暖空调和旋转座椅,使操作人员更舒适。
在司机室外设有声光报警器,并有喊话功能,使操作人员与外面沟通更以便。
在司机室中设有灭火器,并在地面铺有绝缘皮,或绝缘地板,使操作人员更具有安全性。
桥架下,司机室中,电器柜中均设有照明系统,以便工人旳操作。
防止制动失灵旳安全措施1)超速: 在起升电机上设有超速开关,当起升制动器失灵时,速度不小于额定速度时,超速开关动作,断开起升回路。
2)联锁:起升机构驱动回路与制动回路设有联锁保护功能,防止电动机失电而制动器仍在通电。
3)控制:在司机室中设有停止按钮,可使总交流接触器迅速通断。
在司机室中设有紧急停止按钮,可使总空气开关迅速断开,使整台起重机失电。
在控制系统设计时,设计容许迅速打反车功能,并在司机室中设有制动器通断电指示功能。
4)双制动:可在起升机构设有两个制动器,其中一套为工作制动器,另一套为安全制动器。
安全制动器用于防止工作制动器失效等原因导致旳超速事故以及紧急状况下旳紧急停车。
两台制动器不共用同一制动回路,保证在机械和电气方面保持完全独立。
电气设计说明
![电气设计说明](https://img.taocdn.com/s3/m/ce25d1c2900ef12d2af90242a8956bec0975a5b5.png)
电气设计说明一、工程概况本工程为四层教学楼,四层上是层高为4.5m的花架,,建筑高度为18..90m。
二、设计依据1、建筑平立剖平面2、《民用建筑电气设计规范》(JGJ/T 16-92);《供配电设计系统设计规范》(GB50052-95);《低压配电设计规范》(GB50054-95);《建筑物防雷设计规范》(GB50057-94);三、供电1、本工程采用380V/220V低压供电系统,进线选用铜芯电缆直埋地暗敷,电缆过路及进建筑物基础穿保护管。
供电负荷为70KW。
2、本工程电气设计部分只从进户线之后做起,室外供电由甲方自理。
四、配电在一层配电室设配电总箱,明装,底标高 1.3m。
各层分设动力和照明配电箱,均暗装,底标高1.6m.五、电器电气布置详见电气平面图,灯具开关暗装,安装标高为1.4m,吊扇附明装开关,中心标高为1.4m,电源插座安装标高为1.4m。
灯具除白炽灯外均为电子镇流器荧光灯。
六、电线主干线见《供电系统图》,工作导线采用塑料铜芯线,照明线路与插座线路分开穿管敷设,专用保护线采用铜芯软线,与工作导线同穿高强度阻燃绝缘电线管沿墙、顶暗敷。
七、接地本工程采用TN-C-S系统,基础做接地极,接地电阻不大于10Ω,接地电阻达不到设计要求时,增加人工接地极。
做法见《建筑电气安装工程图集》,本工程总等电位(MEB)联接,MEB端子箱设于电源进线处,箱体尺寸为300*200*120,暗装,底标高为0.3m,MEB端子板采用260*100*4的紫铜板,做法见《等电位联接安装》97SD567的12页,MEB,连接线采用-40*4的镀锌扁钢,安抚在墙,或地面内,做法见《等电位联接安装》97SD567的6.7页.八、双向视听只做管线预留设计,暗装与调试由厂家现场指导,配电室内分线箱明装,底标高为1.6m,走道内分线箱暗装,底标高为1.6m。
线路穿SC厚电线管暗敷于墙或顶棚内。
设备安装标高见《双向视听平面图》。
公共建筑电气方案设计说明
![公共建筑电气方案设计说明](https://img.taocdn.com/s3/m/7cbc40ffbb0d4a7302768e9951e79b896802680a.png)
Xx地块公共建筑方案电气方案设计说明电气专业设计说明一、工程概况:本工程建筑面积约为28726m2,共11层为二类高层建筑,变、配电房、弱电机房设于地下一层,消防控制室设于地下一层。
二、设计依据:1、现行国家规程、规范及标准,主要包括:《民用建筑电气设计规范》 JGJ16-2008《建筑照明设计标准》 GB50034-2013《办公建筑设计规范》 JGJ67-2006《建筑设计防火规范》 GB50016-2014《供配电系统设计规范》 GB50052-2009《低压配电设计规范》 GB50054-2011《建筑物防雷设计规范》 GB50057-2010《20KV及以下变配电所设计规范》 GB50053-2013《通用用电设备配电设计规范》 GB50055-2011《建筑物电子信息系统防雷技术规范》 GB50343-2012《智能建筑设计标准》 GB/T50314-2006《电子信息系统机房设计规范》 GB50174-2008 《有线电视系统工程设计规范》 GB50200-94《民用闭路电视系统工程技术规范》 GB50198-2011《安全防范工程技术规范》 GB50348-2004《综合布线系统工程设计规范》 GB50311-2007《火灾自动报警系统设计规范》 GB50116-20132、甲方提供的设计任务书。
3、本院建筑、结构、给排水及通风专业提供给本专业的设计资料。
三、设计范围:1、供配电系统设计2、各楼动力、照明设计3、火灾自动报警系统设计4、建筑物的防雷及安全保护设计5、弱电系统四、供配电设计1、负荷等级及负荷计算1)、负荷分级本工程为二类高层建筑,地下停车位185辆,预留社会停车车位。
地下停车库负荷等级为I类,按一级负荷供电,地面二类高层建筑主要通道及楼梯间照明用电,客梯用电,排污泵、生活水泵用电为二级负荷,消防用电也为二级负荷,其余照明、空调为三级负荷。
本工程负荷等级按一级负荷设计。
电气设计说明
![电气设计说明](https://img.taocdn.com/s3/m/3bd520370912a216147929bf.png)
电气设计说明一、电源设置:1.本工程为中山岐江河环境整治工程二期园林电气部分,电源由附近低压配电柜引~380V电源到各配电箱;本工程采用~380V/220V供电,电源由附近的专用的箱变引来。
二、负荷等级:按三级复核供电。
三、线路的敷设1.380/220低压配电回路中使用的绝缘导线,负荷电缆的额定电压不低于750V,控制电缆的额定电压不低于500V。
2.室外电缆,电线:动力和照明线路采用YJV型电缆,水景动力和照明线路采用防水电缆,电磁阀控制线路采用KVV型电缆,以配电系统图的标示为准。
3.室内电缆、电线:动力和照明线路采用阻燃ZRVV电缆或ZRBVV电线以配电系统图的标示为准。
4.室外动力、照明和控制电缆敷设:采用PC电线管理地敷设,穿越道路和广场硬地的电线管管中埋深0.8米,绿化地带管仲埋深0.6米,控制电缆在绿化地中埋深可为0.5米。
5.室内电缆和电线敷设:采用穿难燃PC或SC电线管或线槽沿柱、墙、板和地面暗敷,以配电系统图为准。
6.水景动力和照明电缆敷设:采用穿PC电线管暗敷在水池底板结构以下。
7.室外电缆敷设的线路可根据现场情况按现行施工规范的村法度应设置手孔或过线井,直线段每隔30~50米处,设置一块手孔,手孔尺寸为500×500,做法可参考国际JD2-151/152,手孔的数量及位置,应按现场情况及需要确定。
8.电缆的弯曲半径应不小于其外径的15倍:电缆穿管的管径应不小于电缆外径的1.5倍。
9.电缆穿过水池壁,墙壁或楼板面时,应采取穿防水套管的防水措施10.连接设备或灯具的电缆,应预留适当长度(1.5米)作为检修和调试设备或灯具,庭院灯、景观柱灯、高杆灯各支线采用ZR-RVV3 ×2.5,除庭院灯类外,其余的户外灯具支线电源连接需安装IP67防水盒。
四、电气安装1.室外配电箱采用防护等不低于IP54的防水型不锈钢箱体,落地式安装时,需安装在300高的砌砖基础上,并需结合园建做好隐蔽处理,安装在室外的配电箱应有电源指示灯和带锁功能,安装在房间内的小型配电箱应采用嵌墙式的配电箱,其底边距本层底板地高度为1.8m,当箱体高度大于80cm时,箱体的水平中线,距地1.6m。
