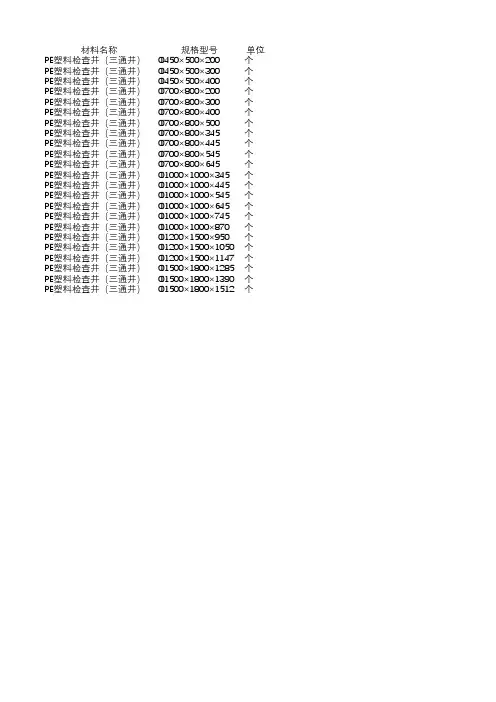

材料名称规格型号单位PE塑料检查井（三通井）Φ450×500×200个PE塑料检查井（三通井）Φ450×500×300个PE塑料检查井（三通井）Φ450×500×400个PE塑料检查井（三通井）Φ700×800×200个PE塑料检查井（三通井）Φ700×800×300个PE塑料检查井（三通井）Φ700×800×400个PE塑料检查井（三通井）Φ700×800×500个PE塑料检查井（三通井）Φ700×800×345个PE塑料检查井（三通井）Φ700×800×445个PE塑料检查井（三通井）Φ700×800×545个PE塑料检查井（三通井）Φ700×800×645个PE塑料检查井（三通井）Φ1000×1000×345个PE塑料检查井（三通井）Φ1000×1000×445个PE塑料检查井（三通井）Φ1000×1000×545个PE塑料检查井（三通井）Φ1000×1000×645个PE塑料检查井（三通井）Φ1000×1000×745个PE塑料检查井（三通井）Φ1000×1000×870个PE塑料检查井（三通井）Φ1200×1500×950个PE塑料检查井（三通井）Φ1200×1500×1050个PE塑料检查井（三通井）Φ1200×1500×1147个PE塑料检查井（三通井）Φ1500×1800×1285个PE塑料检查井（三通井）Φ1500×1800×1390个PE塑料检查井（三通井）Φ1500×1800×1512个。
塑料检查井介绍及优势
塑料检查井介绍及优势市政雨污分离、排水管道改造工程、海绵城市建设越来越多，对排水管材和检查井的需求越来越大。
相对于水泥管材及检查井，硬聚氯乙烯（PVC-U）双层轴向中空壁管管材、聚氯乙烯（PVC）检查井连接密封性好、耐腐蚀、运输方便、施工快捷、节省工期明显优势。
在我国排水工程中使用越来越多。
○1检查井构成塑料检查井由井座、井筒、井盖配件组成，见图7、图8、图9。
PVC 检查井井座由PVC双层轴向中空壁管材为主体，由大型注塑封头和马鞍座、收口组合安装而成。
图7 PVC检查井示意图1、井盖2、井筒3、井座图8 非防护井盖检查井示意图1-井盖 2-盖座 3-井筒 4-井座图9 有防护井盖检查井示意图1-井盖 2-防护盖座 3-内盖 4-承压圈 5-挡圈6-基础 7-连接管件 8-井筒 9-井座图10 沉泥室检查井a. 井座检查井底部带有连接排水管道或给水管道接口的部分。
b.井筒连接底部井座的上升部分通道。
c.承压圈安装在井口，用以承载地面荷载的钢筋混凝土预制构件。
d.盖座固定和支撑井盖的基座，可分为盖座直接座在井筒上的非防护盖座和间接座在井筒上的防护盖座。
e.防护盖座设置在检查井井筒周围的混凝土基础上，防止车辆载荷直接作用于检查井井筒上的盖座。
f. 井盖检查井井口可移动部分，用于开启或封闭井口。
g.活动爬梯用于检查井内承载安装、检查人员上下攀踏的构件。
h.流槽检查井底部连接上下游管道的半圆形水槽，具有水流导向功能，并且可避免水流因断面变化产生的涡流现象，保持流态平稳，防止污泥滞留。
i.沉泥室在检查井底为收集管道中的泥沙而设计的一个斗状腔体。
j.挡圈围绕检查井井口一周，防止填土落入井内的圆环状挡板。
k. 连接管件检查井用以汇入、流出雨、污水并与排水管道连接的部件。
l.内盖在防护盖座内安装在井筒顶部的封闭盖。
○2产品规格a.起始井b.直通井c.三通井d.弯头井e.四通井○3技术指标符合CJJ/T 209-2013要求。
山东鹏洲塑料检查井规格表

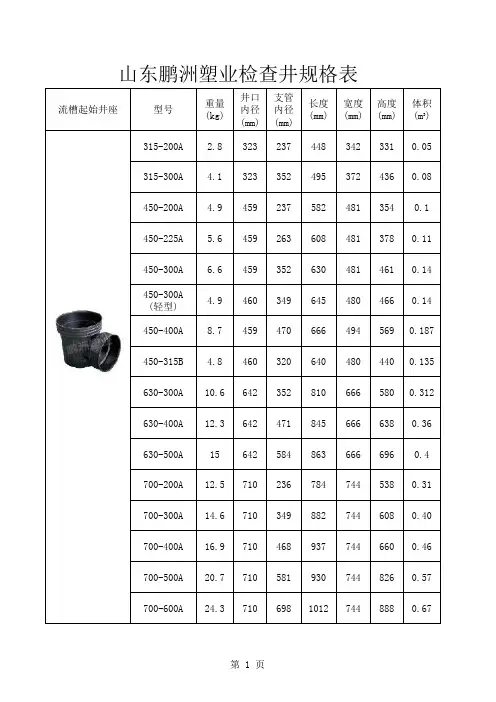

流槽起始井座型号重量(kg)井口内径(mm)支管内径(mm)长度(mm)宽度(mm)高度(mm)体积(m3)315-200A 2.83232374483423310.05315-300A 4.13233524953724360.08450-200A 4.94592375824813540.1450-225A 5.64592636084813780.11450-300A 6.64593526304814610.14450-300A(轻型)4.94603496454804660.14450-400A8.74594706664945690.187450-315B 4.84603206404804400.135630-300A10.66423528106665800.312630-400A12.36424718456666380.36630-500A156425848636666960.4700-200A12.57102367847445380.31700-300A14.67103498827446080.40700-400A16.97104689377446600.46700-500A20.77105819307448260.57700-600A24.371069810127448880.67 山东鹏洲塑业检查井规格表流槽90度井座型号重量(kg)井口内径(mm)支管内径(mm)长度(mm)宽度(mm)高度(mm)体积(m3)315-200A 3.23232374484483310.07 315-300A53233524954954360.107 450-200A 5.44592375825823540.12 450-225A64592636086083780.14 450-300A7.64593526306304610.183 450-300A(轻型)5.54603496456454660.193 450-400A10.14594706666665690.252 450-315B 5.54603206406404400.18 630-300A11.36423528108105800.38 630-400A13.96424718458456380.46 630-500A15.86425848638636960.52 700-200A12.697102367847845380.331 700-300A15.137103498828826080.473 700-400A18.267104689379376600.579 700-500A22.097105819309308260.714 700-600A27.54710698101210128880.909流槽直通井座型号重量(kg)井口内径(mm)支管内径(mm)长度(mm)宽度(mm)高度(mm)体积(m3)315-200A 3.33232375533423310.06 315-300A 5.23233526483724360.105 450-200A 5.44592376834813540.12 450-225A64592637344813780.133 450-300A7.74593527794814610.173 450-300A(轻型)5.64603498104804660.181 450-400A10.34594708514945690.239 450-315B 5.54603208004804400.169 630-300A11.36423529546665800.37 630-400A13.664247110246666380.44 630-500A16.264258410606666960.49 700-200A12.697102368247445380.330 700-300A15.1371034910207746080.480 700-400A18.2671046811307446600.555 700-500A22.0971058111167448260.686 700-600A27.5471069812807448880.846流槽三通井座型号重量(kg)井口内径(mm)支管内径(mm)长度(mm)宽度(mm)高度(mm)体积(m3)315-200A 3.73232375534483310.08 315-300A63233526485104360.144 450-200A 5.84592376835823540.141 450-225A 6.44592637346083780.17 450-300A8.64593527796304610.226 450-300A(轻型)64603498106454660.243 450-400A11.84594708516665690.322 450-315B64603208006404400.225 630-300A12.16423529548105800.45 630-400A1564247110248456380.552 630-500A17.464258410608636960.64 700-200A12.857102368247845380.348 700-300A15.6971034910208826080.547 700-400A19.5371046811309376600.699 700-500A23.5571058111169308260.857 700-600A33.1371069812801012888 1.150流槽四通井座型号重量(kg)井口内径(mm)支管内径(mm)长度(mm)宽度(mm)高度(mm)体积(m3)315-200A43232375535533310.1 315-300A 6.93233526486484360.183 450-200A 6.24592376836833540.165 450-225A 6.84592637347343780.2 450-300A9.74593527797794610.28 450-400A13.54594708518515690.412 450-315B 6.64603208008004400.282 630-300A136423529549545800.53 630-400A15.7642471102410246380.67 630-500A19.3642584106010606960.782 700-200A13.017102368248245380.365 700-300A16.25710349102010206080.633 700-400A20.81710468113011306600.843 700-500A25.0271058111161116826 1.029 700-600A35.1271069812801280888 1.455沉泥雨水起始井座型号重量(kg)井口内径(mm)支管内径(mm)长度(mm)宽度(mm)高度(mm)体积(m3)315-200A 3.13232374483424920.08 315-300A 4.33233524953725980.11 450-200A64592375824815510.154 450-225A 6.44592636084815750.17 450-300A7.24593526304816580.2 450-300A(轻型)5.74603496454807130.221 450-400A9.34594706664947660.252 450-315B 5.54603206404806950.214 630-300A12.696423528106669220.5 630-400A14.16424718456669220.52 630-500A156425848636669220.53 700-200A15.487102367847447980.465 700-300A16.467103498827448490.557 700-400A17.987104689377448970.625 700-500A21.3371058193074410600.733 700-600A24.29710698101274411140.839沉泥雨水90度井座型号重量(kg)井口内径(mm)支管内径(mm)长度(mm)宽度(mm)高度(mm)体积(m3)315-200A 3.73232374484484920.1 315-300A 5.43233524954955980.147 450-200A 6.34592375825825510.19 450-225A 6.94592636086085750.21 450-300A8.34593526306306580.26 450-300A(轻型)6.64603496456457130.3 450-400A10.94594706666667660.34 450-315B 6.14603206406406950.285 630-300A13.76423528108109220.605 630-400A15.46424718458459220.66 630-500A16.86425848638639220.69 700-200A15.637102367847847980.490 700-300A17.077103498828828490.660 700-400A19.557104689379378970.788 700-500A23.4271058193093010600.917 700-600A28.65710698101210121114 1.141沉泥雨水直通井座型号重量(kg)井口内径(mm)支管内径(mm)长度(mm)宽度(mm)高度(mm)体积(m3)315-200A 3.73232375533421920.04 315-300A 5.53233526483725980.144 450-200A 6.34592376834815510.18 450-225A 6.94592637344815750.2 450-300A8.34593527794816580.25 450-300A(轻型)6.84603498104807130.277 450-400A10.94594708514947660.322 450-315B 6.34603208004806950.267 630-300A13.76423529546669220.59 630-400A15.664247110246669220.63 630-500A16.764258410606669220.65 700-200A15.637102368247447980.489 700-300A17.0771034910207748490.670 700-400A19.5571046811307448970.754 700-500A23.42710581111674410600.880 700-600A28.6571069812807441114 1.061沉泥雨水三通井座型号重量(kg)井口内径(mm)支管内径(mm)长度(mm)宽度(mm)高度(mm)体积(m3)315-200A43232375534484920.122 315-300A 6.43233526484955980.192 450-200A 6.84592376835825510.22 450-225A7.44592637346085750.257 450-300A9.34593527796306580.322 450-300A(轻型)7.54603498106457130.373 450-400A13.14594708516667660.434 450-315B 6.94603208006406950.356 630-300A14.66423529548109220.712 630-400A16.664247110248459220.798 630-500A19.264258410608639220.843 700-200A15.737102368247847980.516 700-300A17.6771034910208828490.764 700-400A21.1171046811309378970.950 700-500A25.571058111169301060 1.100 700-600A33.03710698128010121114 1.443沉泥雨水四通井座型号重量(kg)井口内径(mm)支管内径(mm)长度(mm)宽度(mm)高度(mm)体积(m3)315-200A 4.53232375535534920.15 315-300A7.33233526486485980.251 450-200A7.34592376836835510.26 450-225A7.94592637347345750.31 450-300A10.64593527797796580.4 450-400A154594708518517660.555 450-315B7.14603208008006950.445 630-300A15.26423529549549220.84 630-400A18642471102410249220.97 630-500A2164258410601060922 1.04 700-200A15.827102368248247980.542 700-300A18.28710349102010208490.883 700-400A22.6871046811301130897 1.145 700-500A27.58710581111611161060 1.320 700-600A37.29710698128012801114 1.825山东鹏洲塑业1000mm检查井实价表第 11 页。
河马塑料检查井上图说明
河马塑料检查井上图说明
根据国家建委要求，建筑小区内雨污水检查井优先采用塑料检查井。
具体要求如下:
1.雨污水检查井应采用一次注塑成型的HMCN系列塑料检查井。
2.污水管道应采用流槽井。
3.雨水管及合流管可采用流槽井，管径≥Φ300时可部分采用沉泥室检查井（间隔50米为宜）。
4.井筒应采用轴向中空平壁管，井筒外径应符合Φ200、Φ315、Φ450、Φ630四种国家标准。
5.塑料检查井埋深≥2.0米时井筒应采用≥Φ450规格。
6.雨污水井座内部井筒与管道连接交汇处必须有不小于10mm的光滑的曲率半径（疏通圆弧）。
7.井座内部与井筒连接承口处有3600 圆周连续支撑台阶。
8.道路雨水口应采用带沉泥室的井座。
9.塑料检查井设置在绿化带可采用塑料井盖，设置在车行道应根据路面承载要求选择相配套的防护井盖。
10.塑料检查井产品质量应符合行业标准CJ/T 233-2006，施工及验收应符合建筑小区塑料检查井应用技术CECS227:2007和标准图集08SS523的要求。
成品塑料检查井专项施工方案

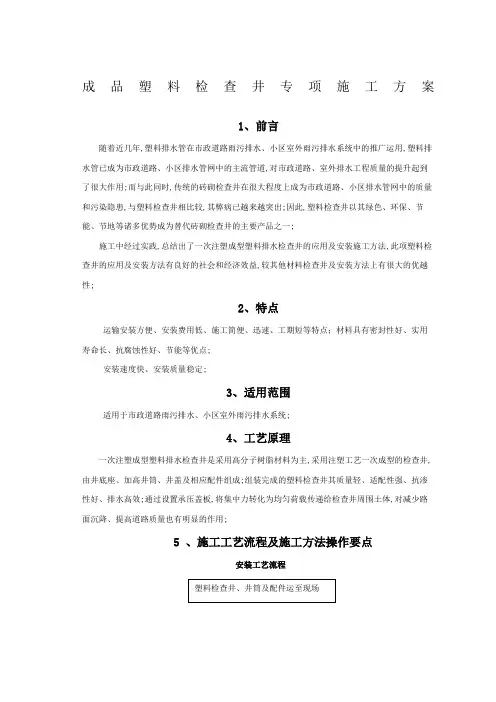

成品塑料检查井专项施工方案1、前言随着近几年,塑料排水管在市政道路雨污排水、小区室外雨污排水系统中的推广运用,塑料排水管已成为市政道路、小区排水管网中的主流管道,对市政道路、室外排水工程质量的提升起到了很大作用;而与此同时,传统的砖砌检查井在很大程度上成为市政道路、小区排水管网中的质量和污染隐患,与塑料检查井相比较,其弊病已越来越突出;因此,塑料检查井以其绿色、环保、节能、节地等诸多优势成为替代砖砌检查井的主要产品之一;施工中经过实践,总结出了一次注塑成型塑料排水检查井的应用及安装施工方法,此项塑料检查井的应用及安装方法有良好的社会和经济效益,较其他材料检查井及安装方法上有很大的优越性;2、特点运输安装方便、安装费用低、施工简便、迅速、工期短等特点；材料具有密封性好、实用寿命长、抗腐蚀性好、节能等优点;安装速度快、安装质量稳定;3、适用范围适用于市政道路雨污排水、小区室外雨污排水系统;4、工艺原理一次注塑成型塑料排水检查井是采用高分子树脂材料为主,采用注塑工艺一次成型的检查井,由井底座、加高井筒、井盖及相应配件组成;组装完成的塑料检查井其质量轻、适配性强、抗渗性好、排水高效;通过设置承压盖板,将集中力转化为均匀荷载传递给检查井周围土体,对减少路面沉降、提高道路质量也有明显的作用;5 、施工工艺流程及施工方法操作要点安装工艺流程注：红色部分为本文重点施工方法及操作要点1 塑料检查井现场规格型号计划与进场1塑料检查井由厂家根据设计图纸的数据,安排井底座规格型号、加高井筒及各类配件生产并运至现场;2常用井底座型号、加高井筒及常用配件如下图：污废水用带流槽起始井底座塑料检查井外观、尺寸检测井底座与管道连接合 格不合格重新安排发货检查井安放就位沟槽、井室开挖砂垫层铺设井底座与加高井筒连接闭水试验回 填承压盖板安装 井盖安装污废水用带流槽底直通井底座污废水用带流槽底弯头井底座污废水用带流槽底三通井底座污废水用带流槽底四通井底座雨水用带沉泥池起始井底座雨水用带沉泥池直通井底座雨水用带沉泥池弯头井底座雨水用带沉泥池三通井底座雨水用带沉泥池四通井底座HDPE加高井筒热收缩套连接支管及加高井筒用变径接头适用于进出水口管径不一致时使用柔性密封圈接出户管现场开孔后密封用收口盖适用于DN1000以上井收口至DN700 3建筑小区常用规格及选用标准见下表排水管道井底座井径规格mm2 塑料检查井外观、尺寸检测外观检测检查井的内外表面应光滑平整,无气泡、变形、裂口、脱皮和明显的痕纹、凹陷,且色泽基本一致,接口完好,无破损变形;对外观质量不符合要求的塑料检查井,严禁使用;应在问题和缺陷处做好记号,退回生产厂商,由生产商更换合格的产品;3 砂垫层铺设1在沟槽、井室开挖完成后,经监理工程师验收合格后,即可进行砂垫层铺设,砂垫层采用10cm 厚的中粗砂,砂中石子粒径不大于4cm;垫层必须浇少量水并用打夯机人工夯实,压实度达到85%以上;铺设砂垫层压实取样4 检查井安放就位将检查井按设计图纸对应的井位依次安放即可;安放时垫层必须平整,避免检查井倾斜;1安放检查井前,应检查砂垫层是否平整;采用2米长的水平尺检测,如垫层不平整,应采用垫层同等材料找平并夯实,使垫层平整,保证检查井安放后不倾斜;2由于塑料检查井自身重量较轻,所以安放时可采用人工安放,以降低安装成本;安放时采用柔韧性好的吊绳进行,不得采用钢丝绳和链条,应保证井室垂直、平衡下降下井井室安放就位、调整5 .1井室与管道连接塑料检查井与管道采用热熔带连接,连接时首先用湿毛巾将距管端50cm之内的部分及检查井预留口擦干净,不得有灰尘和泥沙,待水汽蒸发干燥后将管与井室预留口的对接处用液化气喷枪沿接口周围均匀加热,温度控制在8O～90℃,然后将热熔带贴上固定,再用喷枪对热熔带均匀加热约120℃,并用滚刷从热熔带一端开始滚平,排出热熔带与管之间的空气,以防渗水;重复对热熔带均匀加热和滚平,直至热熔带与管道完全粘贴;井室与管道对接HDPE双壁波纹管对接井室与管道连接HDPE中空管对接热熔带连接热熔带连接井底座与加高井筒连接采用热收缩套热熔连接同支管连接方法接出户管开孔、连接及密封专用开孔器开孔后使用专用柔性密封圈密封连接出户管6 闭水试验闭水试验开始前需检查管道及检查井外观质量,保证外观质量合格,保持管道、检查井未回填和沟槽内无积水;试验应根据施工进度分段进行,一般为三井两段管为一段;试验时,将试验段管道两端检查井的管口及预留口封堵,封堵采用厂家提供的专用橡胶囊封堵,不得渗水,封堵完毕后向闭水段检查井内注水;试验段上游设计水头不超过管顶内壁时,试验水头为试验段上游管顶内壁加2米计；试验段上游设计水头超过管顶内壁时,试验水头为试验段上游设计水头加2米计;在管道灌满水经过24小时后,当试验水位达规定水位开始计时,观察管道的渗水量观测时间不少于30分钟,直至观测结束时,应不断地向试验管段内补水,保持试验水头恒定;最后渗水量达到规范要求后,报监理工程师审批;实际渗水量按下式计算：q=W/q—实际渗水量L/W—补水量LT—实际渗水观测时间minL—试验管段的长度m7 井室回填井室周边采用石面砂回填压实度≥90%,回填高度至井筒顶距离15cm;回填时四周应对称均匀回填,防止挤偏检查井;井室四周的回填必须用人工回填、夯实,严禁使用机械推土滚压回填;回填应分层对称回填、夯实以确保检查井不产生倾斜、位移;每层虚铺厚度不超过20cm,用打夯机反复夯实;每层回填完成必须经项目部试验员和监理工程师验收方可回填下一层;井室周边回填石面砂8 承压盖板的安装塑料检查井结构刚度相对较小,不能直接承受汽车轮压等集中力作用,需要设置承压盖板,将集中力转化为均匀荷载传递给检查井周围土体;承压盖板采用预制圆形直径为预留口65cm的C20钢筋混凝土板,厚度为15cm;下设一层10cm 厚的碎石垫层和一层15cm厚的C20混凝土垫层;安装时应保证承压盖板与井筒间留设10cm的间隙,使荷载不直接作用在检查井上;承压盖板安装示意图承压盖板安装操作要点1安装前重点检查井室的外观、尺寸及型号是否对应及合格;3 安放检查井时,必须保证砂垫层平整,保证检查井安放后不倾斜;4 井室四周的回填必须用人工分层对称回填、夯实,严禁使用机械推土滚压回填,确保检查井不产生倾斜、位移;5 承压盖板安装时应保证盖板与井筒间留设10cm的间隙,使荷载不直接作用在检查井上;6、设备配置、劳动力组织设备最小配置表劳动力组织情况表7、质量控制措施工程质量控制标准塑料排水检查井应用技术规程CJJ/T209-2013埋地塑料排水管道工程技术规程CJJ143-2010建筑小区排水用塑料检查井 CJ/T233-2006给水排水管道工程施工及验收规范GB50268-2008、工程质量控制措施建立、健全质量保证体系,成立质量控制小组,实行全员全过程质量控制;坚决实行质量“三检”制度,严格控制每一道工序施工质量;合格不合格 加强对进场塑料检查井的检验,内外表面应光滑平整,无气泡、变形、裂口、脱皮和明显的痕纹、凹陷,且色泽基本一致,接口完好,无破损变形;进场的各种原材料应按规定做好抽样检查,严禁使用不合格材料;塑料检查井与排水支管采用热熔带方式连接,应符合埋地塑料排水管道工程技术规程及塑料排水检查井应用技术规程的要求,保证焊接质量并防止渗漏;井室周边采用石面砂回填压实度≥90%,回填应分层对称回填,人工夯实以确保检查井不产生倾斜、位移,每层虚铺厚度不超过20cm;承压盖板安装时应保证盖板与井筒间留设10cm 的间隙,使荷载不直接作用在检查井上;各类测量仪器,如水准仪、全站仪及试验设备等,须按规定做好计量检定工作,在使用过程中要随时发现掌握可能出现的偏差,保证计量设备的准确;在各项工序施工前,现场施工员要严格执行层层交底制度,对现场施工工人做详细的交底,保证做到不乱干,不蛮干,严格按交底内容施工,确保施工质量; 8、安全措施成立以管道施工工区负责人为首的安全生产领导小组;建立健全生产组织机构,管道施工工区设立专职安全员,各班组设兼职安全员;提前做好沟槽开挖过程中可能导致的坍塌、高处坠落和机械伤人等危险源辨识的各项工作,制定主要工序的安全技术操作规程,工作前认真进行安全技术交底,签认安全交底卡,禁止违章作业; 沟槽开挖、管道安装时,因机械往往靠近边缘作业,容易发生倾覆事故;要留够一定的安全距离,最少应保证米的安全距离,并设专人指挥、设置安全警示标志等必要的安全措施;特殊工种的操作人员如焊接工、机械工、机动车辆驾驶员等的安全教育、考核、复验,严格按照特种作业人员安全技术考核管理规定考核合格,获取操作证方能持证上岗;对已取得上岗证的特种作业人员要进行登记,按期复审,并要设专人管理;各工种上岗前,都必须接受专职安全员的书面安全技术交底,并办理签字手续;班组在班前进行上岗交底、上岗检查、上岗记录的“三上岗”活动;进入施工现场必须佩戴安全帽,施工现场安全设施如安全网、围护、洞口盖板、防护罩、护栏等,不得擅自移动;施工现场除设置安全宣传标语牌外,危险地点还应挂符合有关安全色和有关安全标志规定的标牌,夜间有人经过的施工区等还应设红灯标警;9、文明施工保证措施按施工总平面布置图实施布置管理,施工现场内所有临时设施均按平面布置图布置,使施工现场处于整齐有序状态;生活区用地在附近村庄租借,实现施工区与生活区的分离;教育施工人员遵纪守法、爱护环境、尊重当地民风、民俗,与当地群众搞好关系,不与附近村民发生冲突树立企业形象,以良好的精神风貌投入施工生产;项目部要对职工登记造册,主动与当地派出所,村委会沟通联系;施工环境派专人经常清扫,施工道路由专人养护和洒水,保持现场干净、整洁的施工条件;生活区、施工现场设置醒目的文明施工用语;施工用水、电管线路,按照现场布置图整齐有序地铺设,固定牢靠;各施工生产活动严格按照有关的规程规范作业,杜绝野蛮施工和盲目施工;施工场地应设有操作规程和安全标志;主要施工干道应经常保养维护,为文明施工创造必要的条件,施工设备严禁乱停乱放,必须在指定地点有序停放,保证施工现场内外道路畅通,并对车辆设备经常冲洗擦拭,确保设备的车容车貌和完好率;办公室悬挂施工进度计划,质量安全管理网络,各级人员质量安全责任;公司质量方针等,办公室整洁卫生,物品放置有序;工地各种材料分类分规格堆放整齐,库房材料分类上架,标识清楚;现场的水泥入库,水泥库要进行防雨防潮等处理;施工现场工完料尽场地清,剩余材料及时运走归类;10、效益分析该施工方法以人工为主机械为辅,机械均为常规机械,运输安装方便、安装费用低、施工简便、迅速、工期短;材料具有密封性好、实用寿命长、抗腐蚀性好、节能等优点;该工法施工速度快捷,安装质量稳定,施工过程中可以根据现场实际情况采用平行施工法施工,从很大程度提高施工速度、节约施工成本,创造很好的经济效益;。
