桥梁支架模板计算
桥梁支架计算书
一、 满堂支架验算 1、模板计算本桥实心桥面板底模、侧模均采用δ=12mm 厚竹胶板，其中底模安装于间距30cm 的10cmx10cm 方木上；侧模安装在钢筋排架上。
本次模板验算主要为底模的验算，侧模的验算将在排架验算中详述。
模板受力按单向板考虑，承受实心板自重恒载和施工荷载，取1cm 板宽按偏于保守的简支梁进行计算，计算模型如下：其中施工设备、人员等堆放荷载1P =2.5KPa ；倾倒混凝土产生的冲击荷载2P =2.0KPa ；振捣混凝土产生的荷载3P =2.0KPa ；按最厚部分实心板产生的恒荷载4P =15.3KPa 。
则模板验算总荷载P=21.8KPa ，可知q=0.218KN/m 。
则跨中最大弯矩0M =82ql =1.1N.m ；支座处最大剪力0V =21.8N 。
1cm 宽、12mm 厚竹胶板的截面特性如下：I=123bh =1.44x 610-4m ；W=62bh =2.4x 710-3m ；A=bh=1.2x 410-2m 。
查路桥施工计算手册可知：普通竹胶板E=5x 910Pa ，允许应力[σ]=80 MPa ，容许剪应力[ τ]=1.3MPa.则：max σ=W M=4.58MPa<[ σ]=80MPa ； m ax τ=AV230=0.27MPa<[ τ]=1.3MPa ；跨中最大挠度m ax f =EIql 38454=0.63x 610-m<250l =8x 410-m经验算可知选用模板满足受力要求。
2、次分配梁验算本桥现浇桥面板支架次分配梁采用10x10cm 方木，方木间距30cm ，安装于间距75cm 的双拼8#槽钢上。
方木受力按简支梁考虑，方木以上结构自重恒载和施工荷载，计算模型如下：其中施工设备、人员等堆放荷载1P =2.5KPa ；倾倒混凝土产生的冲击荷载2P =2.0KPa ；振捣混凝土产生的荷载3P =2.0KPa ；按最厚部分实心板产生的恒荷载4P =15.3KPa ；竹胶木模板产生的恒载可忽略不计。
桥梁支架模板计算【范本模板】
（六）、承台施工方案及模板计算4、安装模板承台桥墩均采用大块钢模板施工,设拉杆。
面板采用δ＝6mm厚钢板，[10 竖带间距0。
3m,[14 横带间距0。
5m,竖肋采用[10槽钢,间距30cm，横肋采用［14槽钢，间距100cm.横肋采用2[14a工字钢，拉杆间距150cm。
拉杆采用φ20圆钢承台尺寸:钢桁梁部分11.4×18。
4×3.5m。
模板采用分块吊装组拼就位的方法施工。
根据模板重量选择合适的起吊设备立模、拆模。
根据承台的纵、横轴线及设计几何尺寸进行立摸。
安装前在模板表面涂刷脱模油,保证拆模顺利并且不破坏砼外观。
安装模板时力求支撑稳固，以保证模板在浇筑砼过程中不致变形和移位。
由于承台几何尺寸较大,模板上口用对拉杆内拉并配合支撑方木固定。
承台模板与承台尺寸刚好一致，可能边角处容易出现漏浆,故模板设计时在一个平行方向的模板拼装后比承台实际尺寸宽出10cm，便于模板支护与加固。
模板与模板的接头处,应采用海绵条或双面胶带堵塞，以防止漏浆。
模板表面应平整，内侧线型顺直,内部尺寸符合设计要求.模板及支撑加固牢靠后,对平面位置进行检查，符合规范要求报监理工程师签证后方能浇筑砼。
5、浇注砼钢筋及模板安装好后，现场技术员进行自检，各个数据确认无误,然后报验监理，经监理工程师验收合格后方可浇筑砼。
砼浇注前，要把模板、钢筋上的污垢清理干净。
对支架、模板、钢筋和预埋件进行检查，并做好记录.砼浇注采用商品砼.浇筑的自由倾落高度不得超过2m,高于2 m时要用流槽配合浇筑，以免砼产生离析.砼应水平分层浇筑，并应边浇筑边振捣，浇筑砼分层厚度为30 cm左右，前后两层的间距在1。
5m以上。
砼的振捣使用时移动间距不得超过振捣器作用半径的1.5倍；与侧模应保持5~10cm 的距离；插入下层砼5~10cm；振捣密实后徐徐提出振捣棒；应避免振捣棒碰撞模板、钢筋及其他预埋件，造成模板变形,预埋件移位等.密实的标志是砼面停止下沉,不再冒出气泡，表面呈平坦、泛浆。
桥梁满堂支架计算
满堂支架计算碗扣式钢管支架门架式钢管支架扣件式满堂支架（后图为斜腿钢构）1立杆及底托1.1立杆强度及稳定性（通过模板下传荷载）由上例可知，腹板下单根立杆（横向步距300mm，纵向步距600mm）在最不利荷载作用下最大轴力P=31.15KN，在模板计算荷载时已考虑了恒载和活载的组合效应（未计入风压，风压力较小可不予考虑）。
可采用此值直接计算立杆的强度和稳定性。
立杆选用Ф48*3.5小钢管，由于目前的钢管壁厚均小于 3.5mm 并且厚度不均匀，可按Ф48*3.2或Ф48*3.0进行稳定计算。
以下按Ф48*3.0进行计算，截面A=424mm2。
横杆步距900mm，顶端（底部）自由长度450mm，则立杆计算长度900+450=1350mm。
立杆长细比：1350/15.95=84.64按 GB 50017--2003 第132页注1 计算得绕X轴受压稳定系数φx=φy=0.656875。
强度验算：31150/424=73.47N/mm2=73.47MPa，满足。
稳定验算：31150/(0.656875*424)=111.82MPa，满足。
1.2立杆强度及稳定性（依照《建筑施工扣件式钢管脚手架安全技术规范》）支架高度16m，腹板下面横向步距0.3m，纵向（沿桥向）步距0.6m，横杆步距0.9m。
立杆延米重3.3Kg=33N，每平方米剪刀撑的长度系数0.325。
立杆荷载计算：单根立杆自重：(16+（16/0.9）*（0.3+0.6）+0.325*16*0.9)*33=1210N=1.21KN。
单根立杆承担混凝土荷载：26*4.5*0.3*0.6=21.06KN。
单根立杆承担模板荷载：0.5*0.3*0.6=0.09KN。
单根立杆承担施工人员、机具荷载：1.5*0.3*0.6=0.27KN。
单根立杆承担倾倒、振捣混凝土荷载：（2.0+4.0）*0.3*0.6=1.08KN。
风荷载：W K=0.7u z*u s*w0风压高度变化系数u z查《建筑结构荷载规范》表7.2.1可取1.25（支架高度20m内，丘陵地区）；风荷载脚手架体型系数u s 查《建筑施工扣件式钢管脚手架安全技术规范》表 4.2.4可取1.3ψ（敞开框架型，ψ为挡风系数，可查《建筑施工扣件式钢管脚手架安全技术规范》表A-3，表中无参照数据时可按下式计算）；挡风系数ψ=1.2*An/Aw。
桥梁满堂支架工程量计算公式
桥梁满堂支架工程量计算公式桥梁满堂支架是在桥梁施工中经常用到的一种支撑结构，要准确计算它的工程量，那可得有点小技巧和公式。
咱先来说说满堂支架的组成部分，一般包括立杆、横杆、纵杆、剪刀撑还有各种连接件啥的。
那计算工程量的时候，就得把这些部分都考虑进去。
立杆的工程量计算，咱就以长度乘以根数来算。
比如说，一根立杆长度是 3 米，一共用了 100 根，那立杆的总长度就是 3×100 = 300 米。
横杆呢，也是同样的道理，根据横杆的布置间距和长度，还有数量来计算。
假设横杆间距是 1.5 米，每根长度 2 米，一共用了 200 根，那横杆的总长度就是 2×200 = 400 米。
纵杆的计算方法和横杆类似，按照实际的布置情况来算就行。
还有剪刀撑，这个稍微有点复杂。
得根据剪刀撑的布置形式和长度来算。
比如说，剪刀撑每隔 5 米设置一道，每道长度 6 米，一共设置了 50 道，那剪刀撑的总长度就是 6×50 = 300 米。
连接件的数量，就得根据立杆、横杆、纵杆之间的连接点来数啦。
我之前在一个桥梁施工现场，就碰到过计算满堂支架工程量的事儿。
那时候，天气特别热，工人们都在辛苦地干活。
我拿着图纸，在现场一点点地核对数据。
汗水不停地流，眼镜都快滑下来了。
我特别仔细地数着立杆、横杆的数量，还时不时地用尺子量量长度，就怕算错了。
回到办公室，我又根据现场的数据，认真地用公式计算，反复核对，确保工程量的准确性。
因为这工程量算错了，那可不仅仅是数字的问题，会影响到材料的采购、施工的进度，甚至整个工程的成本和质量。
总之，计算桥梁满堂支架的工程量，虽然有点繁琐，但只要咱认真仔细，按照公式一步步来，就不会出错。
这可是保证桥梁施工顺利进行的重要一步哦！。
桥梁挂篮模板和0#块托架、边跨支架计算书解读
铁路特大桥（40+64+40）m连续梁挂篮模板和0#块托架、边跨支架计算书1、工程概况新建铁路客运专线，某特大桥100#-103#连续梁线路里程为：DK2+700.790-DK2+846.490，采用挂篮悬臂施工。
(40+64+40)m连续梁设计采用《无砟轨道预应力混凝土连续梁（双线）》通桥（2008）2368A-Ⅲ：梁体全长145.5m，梁体为单箱单室、变高度、变截面结构；箱梁顶宽12m、底宽6.7m，中支点处梁高6.05m，跨中10m直线段及边跨13.75m 直线段梁高为3.05m，梁底下缘按二次抛物线变化，边支座中心线至梁端0.75m。
根据设计图规定：①施工挂篮、机具、人群等各种施工荷载的总重量不得超过700KN。
②各中墩采取临时锚固措施，临时锚固措施应能承受中支点处最大不平衡弯矩25404KN·m及相应竖向支反力24137KN。
③悬臂施工时，理论上宜完全对称浇筑，如混凝土泵送有困难而难以实现时，应控制两端混凝土灌筑不平衡重量不超过20吨。
④铺设无砟轨道时梁体的实测线形与设计线形的偏差：上拱不大于10mm，下挠不大于20mm。
⑤竖向预应力筋采用Φ25mm高强精轧螺纹钢筋，型号为PSB785，其抗拉极限强度为785MPa，锚下张拉控制应力为700MPa。
竖向预应力筋沿梁体纵向基本按间距500mm设置。
锚具体系采用JLM-25型锚具，预留管道内径为φ35mm。
⑥在结构两侧腹板上设置直径为100mm的通风孔，通风孔距悬臂板根部距离为300mm，间距2m左右。
⑦无砟轨道箱梁桥面采用三列分区排水方式，两线承轨台间的梁体中间设泄水管，间距约8m。
2、编制依据⑴新建客运专线铁路特大桥：宁杭客专施图（桥）-03⑵无砟轨道预应力混凝土连续梁（双线）通桥（2008）2368A-Ⅲ⑶《客运专线桥涵工程施工技术指南》 TZ213-2005⑷《客运专线桥涵工程施工质量验收暂行标准》铁建设[2005]160号⑸《铁路工程施工安全技术规程》 TB10401.1、2-2003；⑹《建筑施工计算手册》中国建筑工业出版社江正荣 2006年4月⑺好易懂结构分析器和结构力学求解器软件分析、计算结果⑻宁杭铁路客运专线施工图记设计交底等设计文件⑼现场施工技术调查和我单位现有施工技术水平和资源3、挂篮设计计算荷载(40+64+40)m连续箱梁悬浇设：0#块 + 中跨15节段 + 边跨2×9节段，节段布置如下图示。
涵洞模板及支架计算书

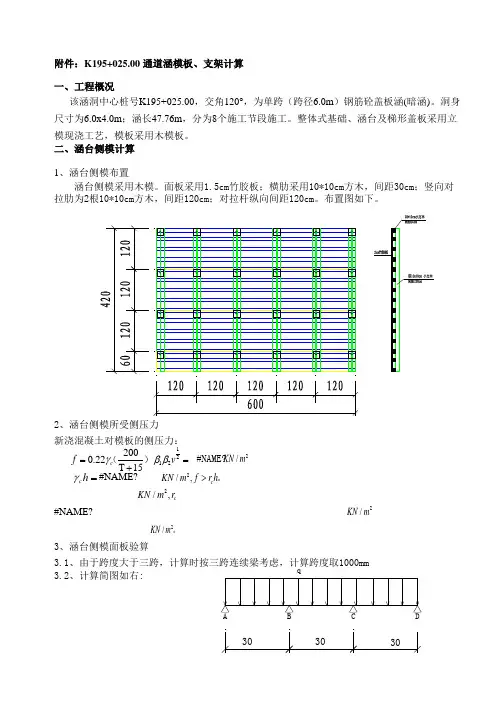

#NAME?3、涵台侧模面板验算3.1、由于跨度大于三跨，计算时按三跨连续梁考虑，计算跨度取1000mm 3.2、计算简图如右:附件：K195+025.00 通道涵模板、支架计算一、工程概况该涵洞中心桩号K195+025.00，交角120°，为单跨（跨径6.0m ）钢筋砼盖板涵(暗涵)。
洞身尺寸为6.0x4.0m ；涵长47.76m ，分为8个施工节段施工。
整体式基础、涵台及梯形盖板采用立模现浇工艺，模板采用木模板。
二、涵台侧模计算1、涵台侧模布置涵台侧模采用木模。
面板采用1.5cm竹胶板；横肋采用10*10cm方木，间距30cm；竖向对拉肋为2根10*10cm方木，间距120cm；对拉杆纵向间距120cm。
布置图如下。
新浇混凝土对模板的侧压力：#NAME?#NAME?12122000.22T 15c f v γββ==+（）c h γ=2/,c KN m f r h >。
2/KN m 2/,cKN m r 2/KN m 2/KN m 。
303030q A DCB#NAME?挠度满足要求5、涵台侧模对拉肋验算#NAME?5.1、强度验算：#NAME?4.1、强度验算：#NAME?#NAME?#NAME?4.2、挠度验算：#NAME?#NAME?#NAME?3.5、挠度验算：#NAME?#NAME?挠度满足要求4、涵台侧模横肋验算#NAME?3.3、荷载计算：#NAME?3.4、强度验算：#NAME?210.08M ql ==26bh W ==3mm 1M W σ==22/12/N mm fm N mm <= 强度满足要求312bh I ==4mm 120120120qA D CB 210.08M ql ==26bh W ==3mm 1M Wσ==212/fm N mm σ<= 强度满足要求2/N mm 312bh I ==4mm 210.08M ql ==4max 0.677*100ql f EI ==4max 0.677*100ql f EI ==#NAME?#NAME?2.4、强度验算：模板重量：g 2＝41.5*0.02*0.6*10＝4.98KN钢筋混凝土重 g 3= 41.5*0.7*26= 775.3KN施工荷载与其他荷载 g 4=20 KN2、盖板底模面板计算：2.1、由于跨度大于三跨，计算时按三跨连续梁考虑， 取1m 宽的板条作为计算单元。
桥梁临时施工结构计算
桥梁临时施工结构计算目录1、满堂支架计算2、墩梁式支架计算3、挂篮设计与计算（包括三角形与菱形挂篮）4、悬臂施工0#块、现浇段及合拢段计算5、钢栈桥的设计与计算6、基坑防护措施及稳定性7、围堰与施工平台的设计与检算满堂支架计算模板为一次使用，支架可支架现浇法主要适用于浇注孔径较少、工期不太紧的桥梁，其施工较灵活，适合于一些桥墩高度较矮（10m以下）的桥梁。
支架主要采用贝雷梁、碗扣式支架、六四式军用梁等。
施工流程简单：在支架上立模板、绑扎钢筋、浇注混凝土并张拉预应力钢筋、支架需设置砂箱等特殊落梁措施。
支架可以拆卸反复使用，节省部分费用。
就地浇注是在支架上安装模板、绑扎及安装钢筋骨架、预留孔道，并在现场浇注混凝土与施加预应力的施工方法。
近年来由于临时钢构件及万能杆件的大量使用，在一些弯桥、变宽桥等异形桥梁，或是一些边远地区的中小跨径桥梁中广泛使用。
算例1-1（海口某酒店景观桥-多跨35m连续梁支架）本桥采用满堂支架法施工，通过钢管立柱、纵横梁、贝雷梁、满堂支架形成施工平台。
施工平台的支架基础管桩采用直径630mm、壁厚8mm的钢管桩，横向每排8根，钢管桩中心距为3~3.5m；垫梁采用双I40b工字钢。
P0桥台至P16桥墩支架纵梁采用贝雷梁，P16桥墩至P19桥台支架纵梁采用I56工字钢。
满堂支架算例1-1：第一联至第四联贝雷梁采用间距45cm双拼共20组，梁横截面中心线两边12组横向净间距0.8m（中心间距1.25m），翼缘两边上8组净间距为1.1m （中心间距1.55m）；第五联I56工字钢横向中心间距腹板下为0.6m，空箱底板下为1.2m，翼缘板下为1.8m。
分配梁采用I20工字钢，中心距为40cm。
分配梁顶铺12cm×10cm方木，中心距60cm；方木顶搭设满堂支架为梁中部横向60cm×纵向90cm×竖向60cm，梁端部为横向60cm×纵向60cm×竖向60cm；支架顶纵向铺设10#槽钢，中心距60cm，槽钢上横向铺设10×10cm方木，中心距30cm。
(完整版)桥梁支架计算说明书
桥梁支架计算书一、工程概况本桥跨越赛城湖引水渠，桥梁按正交布置。
全桥布置为24.24+56.00+24.24 米预应力砼斜腿刚构，桥面标高以50年一遇水位控制。
桥梁中心桩号为K1+410.000,桥梁起讫点桩号为K1+353.7〜K1+466.3，全长112.6米，桥梁宽度50米。
本桥为双向六车道，全桥等宽。
桥上行车道的中心线及宽度与路线一致，桥面横坡为2%，由盖梁、台帽及梁体共同调整。
桥梁上部为预应力混凝土箱梁结构，采用单箱四室断面，主梁根部梁高为5.63 米 (与斜腿相连形成拱状)，跨中梁高为1.8米，端部梁高为2.0 米，箱顶宽为24.99米，底宽20 米，悬臂长为2.495 米，悬臂根部厚0.45 米。
桥面横坡为2%的双向坡，箱梁同坡度设计。
斜腿与承台拱座之间为铰接，施工完成后填充混凝土，转换为固结。
斜腿截面为矩型截面，单根肋截面宽2000cm高150〜263.1cm。
横向设置两幅桥梁，箱梁间为2cm的分隔缝，铺装层于分隔缝处浇筑整体化防水混凝土及沥青铺装层。
主桥上部构造施工采用整体支架现浇。
支架采用钢管支架，斜腿支架与上部支架形成整体。
支架结构形式详见附图。
二、设计依据1 、《九江市开发区沙阎北路延伸线桥梁工程施工设计图》；2、《九江市开发区沙阎北路延伸线桥梁工程设计说明》；3、《九江市开发区沙阎北路延伸线桥梁工程地址勘察报告》；4、《公路桥涵设计通用规范》 (JTG D60-2004 )；5、《公路桥涵地基与基础设计规范》 (JTG D63-2007)；6、《公路桥涵施工技术规范》(JTG/T F50-2011) ；7、《路桥施工计算手册》；8、《建筑施工碗扣式脚手架安全技术规范》 (JGJ166-2008)；9、《钢结构设计规范》(GB50017-2011。
三、临时支架布置图临时支架边跨采用型材焊接，主跨采用碗口脚手架搭设而成，布置图如图1所示:图1:临时支架布置图四、边跨临时支架计算混凝土外框面积：A 41.64m 2 混凝土镂空面积：A 4 4.4 17.6 m 2混凝土实际截面面积：A A A 41.64 17.6 24.04m 24.1、荷载分析边跨支架主要荷载为桥梁本身钢筋混凝土荷载，容重取26kN/m 3，施工荷载取3kN/m 2，梁底分配量采用工钢12.6,纵向主梁采用工钢45a ,支架顶部分配梁采用工山LJ IB亠舶II"IP IIP I Pi a I ii lli IhiIII 11 IIII.■丄-钢45a。
桥梁支架设计计算
桥梁支架设计计算一、支架简介（一）概述就地浇筑时一种传统的施工方法，由于施工需要大量的模板支架，以前一般仅在小跨径桥或交通不便的边远地区采用。
20世纪70年代以后，由于有限元法的推广和应用以及利用电子计算机进行复杂结构分析计算技术的发展，出现了越来越多的变宽桥、弯桥等复杂的预应力混凝土结构，支架现浇技术得到了广泛的应用。
支架法施工过程比较明确，易于控制，设计计算也比较简单。
该工法适用于工期紧，高度小于20m，跨度48m及以上具备支架施工条件的中小跨度连续箱梁等的施工。
（二）支架法施工的优缺点优点梁体混凝土浇筑与预应力张拉可一气呵成，连续梁整体性好，施工平稳可靠；施工中不需要体系转换，不会引起恒载、徐变二次矩；对机具和起重能力要求不高，无需大型起重设备；可以采用强大的预应力体系，施工方便。
缺点施工中需要大量的脚手架，可能影响通航和排洪；对于桥墩较高、水较深的桥梁，支架施工不方便；设备周转次数少，工期较长；施工费用高（三）支架类型及构造就地浇筑混凝土梁桥的上部结构，首先应在桥孔位置搭设支架，以支承模板、新浇筑砼等的自重及施工荷载。
1、立柱式支架立柱式支架构造简单，常用于陆地或不通航的河道，或桥墩不高的小跨径桥梁。
其特点是在桥跨下满布支架立柱，模板直接支承在立柱上的方木或者型钢上。
支架构成排架+ 纵梁等构件Φ48 ×3.5mm的钢管搭设2、梁式支架梁式支架则是在两端设立柱，上方设承重梁，模板直接支承在承重梁上。
依其跨径可采用工字钢、钢板梁、钢桁梁和贝雷梁作为承重梁，梁可以支承在墩旁支架上，也可支承在桥墩上预留的托架或在桥墩处临时设置的横梁上。
3、梁-立柱组合支架当梁式支架跨度较大时，在跨的中间增设几个立柱，梁支承在多个立柱或临时墩上而形成多跨梁柱式支架。
通常在大跨径桥上使用。
4、门式支架现浇梁上跨既有道路，当采用立柱式支架时，须设置满足道路通行（人行或车行）净空要求的门式支架以保证施工期间既有道路的通畅。
模板支架实测实量计算公式
模板支架实测实量计算公式在建筑施工中，模板支架是一种常用的施工工具，用于支撑模板，确保模板的稳定性和承载能力。
在进行模板支架的实测实量时，需要根据一定的计算公式来进行计算，以确保支撑的稳定性和安全性。
本文将介绍模板支架实测实量计算公式，并对其进行详细的说明。
一、模板支架的基本原理。
模板支架是用于支撑模板的一种结构，其基本原理是根据模板的重量和承载力来确定支撑的数量和位置。
在进行模板支架的实测实量时，需要考虑模板的重量、支撑点的间距、支撑点的承载能力等因素，以确保支撑的稳定性和安全性。
二、模板支架实测实量计算公式。
1. 支撑点的间距计算公式。
支撑点的间距是指相邻支撑点之间的距离，其计算公式为：间距 = （模板长度 + 支撑间距）/ 支撑点数量。
其中，模板长度为模板的实际长度，支撑间距为支撑点之间的距离，支撑点数量为支撑点的总数量。
2. 支撑点的承载能力计算公式。
支撑点的承载能力是指支撑点能够承受的最大重量，其计算公式为：承载能力 = 模板重量 / 支撑点数量。
其中，模板重量为模板的实际重量，支撑点数量为支撑点的总数量。
3. 支撑点的数量计算公式。
支撑点的数量是根据模板的重量和承载能力来确定的，其计算公式为：支撑点数量 = 模板重量 / 支撑点的承载能力。
其中，模板重量为模板的实际重量，支撑点的承载能力为支撑点能够承受的最大重量。
三、模板支架实测实量计算公式的应用。
在进行模板支架的实测实量时，可以根据上述计算公式来确定支撑点的间距、承载能力和数量。
首先需要测量模板的实际长度和重量，然后根据计算公式来确定支撑点的间距和数量，最后根据支撑点的承载能力来选择合适的支撑点。
在实际应用中，需要根据具体的施工条件和要求来确定支撑点的数量和位置，以确保支撑的稳定性和安全性。
同时还需要考虑支撑点的材质和结构，以确保其承载能力和稳定性。
四、模板支架实测实量计算公式的注意事项。
在使用模板支架实测实量计算公式时，需要注意以下几点：1. 模板的实际长度和重量需要进行准确测量，以确保计算的准确性。
桥基本知识模支架计算
第二讲桥梁与隧道工程1B413010 掌握桥梁的组成、分类及主要施工技术1B413011桥梁的组成桥梁一般由桥墩、桥台和基础这几个部分组成。
1)净跨径梁式桥是设计洪水位上相邻两个桥墩(或桥台)之间的净距，用l 0表示。
对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
2)总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径(∑l 0)，它反映了桥下宣泄洪水的能力。
3)计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l表示。
拱圈(或拱肋)各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。
4)桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以L表示。
对于无桥台的桥梁为桥面系行车道的全长。
5)桥梁高度简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。
桥高在某种程度上反映了桥梁施工的难易性。
6)桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以H表示，它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。
7)建筑高度是桥上行车路面(或轨顶)标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。
公路(或铁路)定线中所确定的桥面(或轨顶)标高，对通航净空顶部标高之差，又称为容许建筑高度。
桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。
8)净矢高是从拱顶截面下缘至相邻两拱脚截面下线最低点之连线的垂直距离，以f 0表示；计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以f表示。
9)矢跨比是拱桥中拱圈(或拱肋)的计算矢高f与计算跨径l之比(f/l)，也称拱矢度，它是反映拱桥受力特性的一个重要指标。
《公路工程技术标准》，凡是多孔跨径的全长不到8m和单孔跨径不到5m的结构物，均称为涵洞。
1B413012桥梁的分类(1)桥梁的基本体系桥梁工程的受力构件，总离不开拉、压、弯三种基本的受力方式，可以归结为梁式、拱式、悬吊式三种基本体系以及它们之间的各种组合。
桥梁各种常规支架计算方法
桥梁各种常规支架计算方法
常规支架计算方法是为了保证桥梁在施工和使用过程中的稳定性和安
全性。
常见的桥梁常规支架计算方法有以下几种：
1.传统计算方法：传统计算方法基于静力学原理，通过对桥梁的受力
分析，计算支架的尺寸和强度。
该方法适用于简单的桥梁结构，具有计算
简单、可靠性强的特点。
2.有限元分析方法：有限元分析方法是一种基于数值分析的支架计算
方法，通过将桥梁模型划分为数个小单元，建立力学模型，进行受力分析。
该方法适用于复杂的桥梁结构，可以考虑各种非线性因素的影响，计算结
果准确可靠。
3.响应谱法：响应谱法是一种基于结构动力学的支架计算方法，通过
计算结构在地震等动力荷载下的响应，并与建筑材料的破坏性能相比较，
进行支架的设计和优化。
该方法适用于高度敏感的桥梁结构，能够准确评
估结构的抗震性能。
4.试验法：试验法是一种通过实验测试来确定支架材料的强度和刚度
的方法。
通过在实验室或现场进行不同荷载条件下的试验，测量支架的变
形和应力，进而分析和评估其性能。
5.规范法：规范法是指根据国家或地区桥梁设计规范中的相关规定，
对支架进行计算和设计。
各个国家和地区的桥梁设计规范中通常包含了支
架的计算公式和设计要求，工程师可以根据规范进行计算。
在进行桥梁常规支架计算时，需要考虑桥梁的结构类型、荷载条件、
材料性能等因素。
同时，还需要根据桥梁的设计要求和施工条件，选择适
合的计算方法。
支架的计算应当满足结构的强度、稳定性、刚度和耐久性等要求，确保桥梁在施工和使用过程中的安全可靠。
大型桥梁盖梁支模架施工方案(附详细计算)
大型桥梁盖梁支架施工专项方案编制：审核：审批：XXXX年X月X日目录第一章编制依据11.1编制依据1第二章工程概况12.1工程概况12.2桥梁结构形式概况1第三章施工计划43.1施工进度计划43.2施工人员、材料与设备计划4第四章支模架搭设施工工艺技术9 4.1支模架搭设总体施工方案94.2支架搭设104.5模板施工15第五章支架拆除165.1支架拆除165.2支架拆除的技术要求175.3安全注意事项17第六章混凝土施工186.1混凝土浇筑施工196.2现浇施工的技术措施206.3监测措施22第七章施工质量保证措施24 7.1管理措施247.2制度措施247.3过程控制247.4质量检验257.5技术组织措施25第八章安全生产保证措施28 8.1管理措施288.2制度措施298.3施工安全保证措施29第九章文明施工措施31第九章文明施工措施31第十章支架施工应急预案3310.1组织机构及紧急事故处置原则3310.2紧急事故处理程序3310.3各类主要可能发生的紧急事件处理措施3410.4抢险物资及交通工具的准备3610.5突发应急事件的分析与报告3610.6突发应急事件应急小组联系方式3610.7医院联系方式及交通图37第十一章计算书及相关图纸3711.1 支模架施工荷载计算3711.1.1支模架施工荷载取值：3711.1.2 计算说明3811.1.3 第一类型的盖梁荷载计算3911.1.4 第二类型的盖梁荷载计算4511.1.5 第三类型的盖梁荷载计算5011.1.6 第四类型的盖梁荷载计算5611.1.7第一种悬挑段盖梁H型钢横梁计算：6211.1.8第二种悬挑段盖梁H型钢横梁计算：6411.2、组合式钢模的验算6511.3 地基承载力验算：70附图：图01：钢管柱平面布置图(第一种类型)图02：支模架结构立面布置图(第一种类型)图03：①节点详图图04：盖梁断面、侧面支模架结构图(第一种类型)图05：钢管柱平面布置图(第二种类型)图06：支模架结构立面布置图(第二种类型)图07：盖梁断面、侧面支模架结构图(第二种类型)图08：钢管柱平面布置图(第三种类型)图09：支模架结构立面布置图(第三种类型)图10：②节点详图图11：盖梁断面、侧面支模架结构图(第三种类型)图12：钢管柱平面布置图(第四种类型)图13：支模架结构立面布置图(第四种类型)图14：盖梁断面、侧面支模架结构图(第四种类型)第一章编制依据1.1编制依据1.XX工程施工设计图、地勘报告、标准图集等文件。
桥梁满堂支架计算书说明书
满堂支架及模板方案计算说明书西滨互通式立体交叉地处厦门市翔安区西滨村附近，采用变形苜蓿叶型方案，利用空间分隔的方法消除翔安大道和窗东路两线的交叉车流的冲突，使两条交叉道路的直行车辆畅通无阻。
Q匝道桥为窗东路上与翔安大道相交的主线桥梁，桥跨布置为5X 28+5 X 28+ （28+2X 35+34+33 +3X 27m 预应力砼连续箱梁，梁高2.0m，箱梁顶宽为8.0〜18.58m,箱梁采用C50混凝土。
以Q桥左线第一联为例，梁高2m顶宽13.5m,支架最高6m跨径5X28m支架米用碗扣式多功能脚手杆（①48X3.5mm搭设，使用与立杆配套的横杆及立杆可调底座、立杆可调顶托，墩旁两侧各3.0m范围内的支架采用60X 60X 120cm的布置形式，墩旁外侧3.0m〜8m 范围内、纵横隔板梁下1.5m的支架采用60 X 90X 120cm的布置形式，其余范围内（即跨中部分）的支架采用90 X 90 X 120c m的布置形式支架及模板方案。
立杆顶设二层方木，立杆顶托上纵向设10X 15cm方木；纵向方木上设10X 10cm的横向方木，其中在端横梁和中横梁下间距0.25m,在跨中其他部位间距0.35m。
1荷载计算1.1荷载分析根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式：⑴q1――箱梁自重荷载，新浇混凝土密度取2600kg/m3。
⑵q2――箱梁内模、底模、内模支撑及外模支撑荷载，按均布荷载计算，经计算取q2= 1.0kPa （偏于安全）。
⑶q3 ---------- 施工人员、施工材料和机具荷载，按均布荷载计算，当计算模板及其下肋条时取2.5kPa ;当计算肋条下的梁时取1.5kPa;当计算支架立柱及替他承载构件时取1.0kPa。
⑷q4―― 振捣混凝土产生的荷载，对底板取 2.0kPa，对侧板取4.0kPa。
⑸q5——新浇混凝土对侧模的压力。
⑹q6―― 倾倒混凝土产生的水平荷载，取 2.0kPa。
桥梁支架设计计算
桥梁支架设计计算一、支架简介（一）概述就地浇筑时一种传统的施工方法，由于施工需要大量的模板支架，以前一般仅在小跨径桥或交通不便的边远地区采用。
20世纪70年代以后，由于有限元法的推广和应用以及利用电子计算机进行复杂结构分析计算技术的发展，出现了越来越多的变宽桥、弯桥等复杂的预应力混凝土结构，支架现浇技术得到了广泛的应用。
支架法施工过程比较明确，易于控制，设计计算也比较简单。
该工法适用于工期紧，高度小于20m，跨度48m及以上具备支架施工条件的中小跨度连续箱梁等的施工。
（二）支架法施工的优缺点优点梁体混凝土浇筑与预应力张拉可一气呵成，连续梁整体性好，施工平稳可靠；施工中不需要体系转换，不会引起恒载、徐变二次矩；对机具和起重能力要求不高，无需大型起重设备；可以采用强大的预应力体系，施工方便。
缺点施工中需要大量的脚手架，可能影响通航和排洪；对于桥墩较高、水较深的桥梁，支架施工不方便；设备周转次数少，工期较长；施工费用高（三）支架类型及构造就地浇筑混凝土梁桥的上部结构，首先应在桥孔位置搭设支架，以支承模板、新浇筑砼等的自重及施工荷载。
1、立柱式支架立柱式支架构造简单，常用于陆地或不通航的河道，或桥墩不高的小跨径桥梁。
其特点是在桥跨下满布支架立柱，模板直接支承在立柱上的方木或者型钢上。
支架构成排架+ 纵梁等构件Φ48 ×3.5mm的钢管搭设2、梁式支架梁式支架则是在两端设立柱，上方设承重梁，模板直接支承在承重梁上。
依其跨径可采用工字钢、钢板梁、钢桁梁和贝雷梁作为承重梁，梁可以支承在墩旁支架上，也可支承在桥墩上预留的托架或在桥墩处临是设置的横梁上。
3、梁-立柱组合支架当梁式支架跨度较大时，在跨的中间增设几个立柱，梁支承在多个立柱或临时墩上而形成多跨梁柱式支架。
通常在大跨径桥上使用。
4、门式支架现浇梁上跨既有道路，当采用立柱式支架时，须设置满足道路通行（人行或车行）净空要求的门式支架以保证施工期间既有道路的通畅。
桥梁现浇支架设计计算公式
桥梁现浇支架设计计算公式引言。
桥梁是连接两个地方的重要交通工程，而桥梁的建设离不开现浇支架的设计和施工。
现浇支架是桥梁施工中的重要设备，它承担着支撑和固定桥梁模板的作用，保证桥梁的施工质量和安全。
因此，现浇支架的设计计算是桥梁施工中不可或缺的一环。
一、现浇支架的基本原理。
现浇支架是桥梁施工中用于支撑和固定模板的重要设备，其基本原理是根据桥梁的结构和荷载特点，设计出能够承受桥梁模板重量和混凝土浇筑压力的支撑结构。
现浇支架的设计需要考虑桥梁的跨度、荷载、施工工艺等因素，以保证支架的稳定性和安全性。
二、现浇支架设计计算公式。
1. 现浇支架的承载力计算公式。
现浇支架的承载力是指支架能够承受的最大荷载。
其计算公式如下：P = S ×σ。
其中，P为支架的承载力，S为支架的截面积，σ为支架的材料抗压强度。
2. 现浇支架的稳定性计算公式。
现浇支架的稳定性是指支架在承受荷载时不发生倾覆或变形的能力。
其计算公式如下：M = F × L。
其中，M为支架的稳定性，F为支架的摩擦系数，L为支架的长度。
3. 现浇支架的变形计算公式。
现浇支架在承受荷载时会发生一定程度的变形，其计算公式如下：δ = (F × L^3) / (3 × E × I)。
其中，δ为支架的变形，F为支架的荷载，L为支架的长度，E为支架的材料弹性模量，I为支架的惯性矩。
三、现浇支架设计计算实例。
以一座跨度为20米的混凝土桥梁为例，计算其现浇支架的设计参数。
假设支架的截面积为1平方米，材料抗压强度为20MPa，摩擦系数为0.7，支架的长度为5米，材料弹性模量为200GPa，惯性矩为0.1米^4，支架的荷载为100kN。
根据上述公式，可以计算得到支架的承载力为20MPa × 1m^2 = 20kN，稳定性为0.7 × 5m = 3.5，变形为(100kN × 5m^3) / (3 × 200GPa × 0.1m^4) = 0.4167mm。
桥梁模板支撑计算书
板模板（扣件式）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性二、荷载设计三、模板体系设计模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4承载能力极限状态q1＝1.1×max[1.2(G1k +(G2k+G3k)×h)+1.4×Q1k ,1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1.1×max[1.2×(0.1+(24+1.1)×0.45)+1.4×2.5，1.35×(0.1+(24+1.1)×0.45)+1.4×0.7×2.5] ×1=19.617kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.45))×1＝11.395kN/m 计算简图如下：1、强度验算M max＝q1l2/8＝19.617×0.32/8＝0.221kN·mσ＝M max/W＝0.221×106/37500＝5.885N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×11.395×3004/(384×10000×281250)=0.427mmν＝0.427mm≤[ν]＝L/250＝300/250＝1.2mm满足要求！五、小梁验算11k2k3k1k1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1.1×max[1.2×(0.3+(24+1.1)×0.45)+1.4×2.5，1.35×(0.3+(24+1.1)×0.45)+1.4×0.7×2.5]×0.3=5.974kN/m因此，q1静＝1.1×1.35×(G1k+(G2k+G3k)×h)×b=1.1×1.35×(0.3+(24+1.1)×0.45)×0.3=5.166kN/mq1活＝1.1×1.4×0.7×Q1k×b=1.1×1.4×0.7×2.5×0.3＝0.808kN/m 计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×5.166×0.52+0.125×0.808×0.52＝0.187kN·m M2＝q1L12/2=5.974×0.152/2＝0.067kN·mM max＝max[M1，M2]＝max[0.187，0.067]＝0.187kN·mσ=M max/W=0.187×106/28583=6.531N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×5.166×0.5+0.625×0.808×0.5＝1.867kNV2＝q1L1＝5.974×0.15＝0.896kNV max＝max[V1，V2]＝max[1.867，0.896]＝1.867kNτmax=3V max/(2bh0)=3×1.867×1000/(2×35×70)＝1.143N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.45))×0.3＝3.479kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×3.479×5004/(100×9350×100.042×104)＝0.121mm≤[ν]＝L/250＝500/250＝2mm；悬臂端νmax＝ql14/(8EI)=3.479×1504/(8×9350×100.042×104)＝0.024mm≤[ν]＝2×l1/250＝2×150/250＝1.2mm满足要求！六、主梁验算q1＝1.1×max[1.2(G1k +(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1.1×max[1.2×(0.5+(24+1.1)×0.45)+1.4×2.5，1.35×(0.5+(24+1.1)×0.45)+1.4×0.7×2.5]×0.3＝6.063kN/mq1静＝1.1×1.35×(G1k +(G2k+G3k)×h)×b＝1.1×1.35×(0.5+(24+1.1)×0.45)×0.3＝5.255kN/mq1活＝1.1×1.4×0.7×Q1k×b ＝1.1×1.4×0.7×2.5×0.3＝0.808kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.45))×0.3＝3.538kN/m承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×6.063×0.5＝3.789kN按二等跨连续梁按悬臂梁，R1＝(0.375q1静+0.437q1活)L +q1l1＝(0.375×5.255+0.437×0.808)×0.5+6.063×0.15＝2.071kNR＝max[R max，R1]＝3.789kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×3.538×0.5＝2.212kN按二等跨连续梁悬臂梁，R'1＝0.375q2L +q2l1＝0.375×3.538×0.5+3.538×0.15＝1.194kNR'＝max[R'max，R'1]＝2.212kN;计算简图如下：主梁计算简图一主梁计算简图二2、抗弯验算主梁弯矩图一(kN·m)主梁弯矩图二(kN·m)σ=M max/W=0.379×106/4250=89.153N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)主梁剪力图二(kN)τmax=2V max/A=2×4.543×1000/398＝22.828N/mm2≤[τ]=125N/mm2 满足要求！4、挠度验算主梁变形图一(mm)主梁变形图二(mm)跨中νmax=0.152mm≤[ν]=500/250=2mm悬挑段νmax＝0.123mm≤[ν]=2×100/250=0.8mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=6.562kN，R2=5.826kN，R3=7.311kN，R4=3.035kN 图二支座反力依次为R1=4.65kN，R2=6.717kN，R3=6.717kN，R4=4.65kN 七、扣件抗滑移验算c c满足要求！八、立杆验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(1500+2×200)=2633mm非顶部立杆段：l0=kμ2h =1×1.755×1500=2632mmλ=max[l01，l0]/i=2633/16=164.562≤[λ]=210满足要求！2、立杆稳定性验算考虑风荷载:顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(1500+2×200)=3042mm非顶部立杆段：l0=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l0]/i=3042/16=190.125查表得，φ1=0.199M wd=γ0×φwγQ M wk=γ0×φwγQ(ζ2w k l a h2/10)=1.1×0.6×1.4×(1×0.032×0.5×1.52/10)=0.003kN·mN d=Max[R1,R2,R3,R4]+1.1×γG×q×H=Max[6.562,6.717,7.311,4.65]+1.1×1.35×0.15×5.2=8.47kNf d=N d/(φ1A)+M wd/W＝8.47×103/(0.199×398)+0.003×106/4250=107.725N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=5.2/6=0.867≤3满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l a×ωfk=0.5×0.23=0.115kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l a×H m×ωmk=0.5×0.45×0.199=0.045kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×5.22×0.115+5.2×0.045=1.788kN.m参考《规范》GB51210-2016 第6.2.17条：B2l a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l a(g k1+ g k2)+2ΣG jk b j=B2l a[qH/(l a×l b)+G1k]+2×G jk×B/2=62×0.5×[0.15×5.2/(0.5×0.5)+0.5]+2×1×6/2=71.16kN. m≥3γ0M ok =3×1.1×1.788=5.899kN.M满足要求！十一、立杆地基基础验算f u ak1.363×140 =190.82kPa满足要求！。
