耐硫变换操作法
耐硫低温变换原始开车及正常开停车的原则步骤
11
原始开车
3 变换触媒及脱毒剂的装填 7.3.1 装填前的准备工作 1）按要求对触媒进行产品技术规格和数量检查（包括瓷球及内件）； 2）检查变换炉内部，并用空气把炉内吹扫干净； 3）查测温热电偶套管； 4）填充现场清理干净，无关杂物运出现场，装填所需工具、机具要准备完毕； 5）把装填工具、触媒、耐火球、内件等物质运到现场； 6）炉内接通风管； 7）将软梯固定在上部人孔； 8）炉内接好防爆照明灯,采用安全电压； 9）按设计要求在炉内标记好装填高度； 10）分析炉内气体成分，确认安全，允许进入。
4 液位 1）废热锅炉液位：1/2~2/3（液位高过列管） 2）废热锅炉出口分离器液位：1/2~2/3 3）增湿分离器液位：1/2~2/3
7
原始开车
1 开车准备 开车准备包括系统吹扫、清洗、试压试漏；触媒装填，机泵、仪表、阀门检查调试；触媒的硫化
等工作。 a）容器检查 容器在封盖前必须进行检查，以杜绝杂物、脏物留在容器内。设备大修后，也应进行检查，而后
出第一变换炉二段催化剂的气体升至270~310℃左右引出，去喷水增湿塔增湿调温，降
耐硫变换

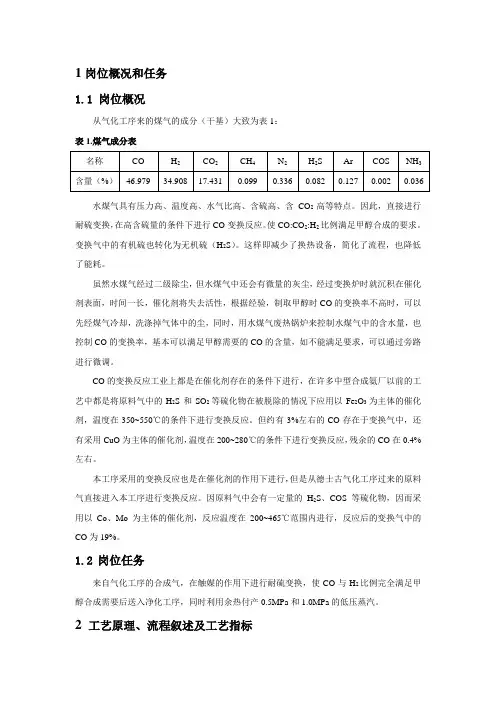

1岗位概况和任务1.1 岗位概况从气化工序来的煤气的成分（干基）大致为表1：表1.煤气成分表水煤气具有压力高、温度高、水气比高、含硫高、含CO2高等特点。
因此，直接进行耐硫变换，在高含硫量的条件下进行CO变换反应。
使CO:CO2:H2比例满足甲醇合成的要求。
变换气中的有机硫也转化为无机硫（H2S）。
这样即减少了换热设备，简化了流程，也降低了能耗。
虽然水煤气经过二级除尘，但水煤气中还会有微量的灰尘，经过变换炉时就沉积在催化剂表面，时间一长，催化剂将失去活性，根据经验，制取甲醇时CO的变换率不高时，可以先经煤气冷却，洗涤掉气体中的尘，同时，用水煤气废热锅炉来控制水煤气中的含水量，也控制CO的变换率，基本可以满足甲醇需要的CO的含量，如不能满足要求，可以通过旁路进行微调。
CO的变换反应工业上都是在催化剂存在的条件下进行，在许多中型合成氨厂以前的工艺中都是将原料气中的H2S和SO2等硫化物在被脱除的情况下应用以Fe2O3为主体的催化剂，温度在350~550℃的条件下进行变换反应。
但约有3%左右的CO存在于变换气中，还有采用CuO为主体的催化剂，温度在200~280℃的条件下进行变换反应，残余的CO在0.4%左右。
本工序采用的变换反应也是在催化剂的作用下进行，但是从德士古气化工序过来的原料气直接进入本工序进行变换反应。
因原料气中会有一定量的H2S、COS等硫化物，因而采用以Co、Mo为主体的催化剂，反应温度在200~465℃范围内进行，反应后的变换气中的CO为19%。
1.2岗位任务来自气化工序的合成气，在触媒的作用下进行耐硫变换，使CO与H2比例完全满足甲醇合成需要后送入净化工序，同时利用余热付产0.5MPa和1.0MPa的低压蒸汽。
2 工艺原理、流程叙述及工艺指标2.1 CO 变换的基本原理2.1.1变换反应的化学平衡变换反应的化学方程式如下：这是一个可逆放热，等体积的化学反应，从化学反应平衡角度来讲，提高压力对化学平衡没影响，但是降低反应温度和增加反应物中水蒸气量均有利于反应向生成CO 2和H 2的方向进行。
co-mo耐硫变换催化剂的制备及催化机制研究
co-mo耐硫变换催化剂的制备及催化机制研究Co-Mo耐硫变换催化剂是用于硫化物化合物的脱硫反应的催化剂。
其制备过程主要包括前驱体制备和催化剂活化两个步骤。
1. 前驱体制备：通常采用浸渍法或共沉淀法制备Co-Mo耐硫变换催化剂的前驱体。
在浸渍法中，先将载体（如γ-Al2O3）经过预处理（如活化、干燥等）后，浸泡于包含Co和Mo的溶液中，使其充分吸附溶液中的金属离子。
随后通过干燥和还原等步骤得到催化剂的前驱体。
在共沉淀法中，将含有Co和Mo的盐溶液加入到悬浮载体中，通过共沉淀作用使金属盐沉积在载体表面。
然后进行过滤、洗涤和干燥等处理得到催化剂的前驱体。
2. 催化剂活化：催化剂的前驱体经过还原和硫化等步骤活化成为Co-Mo耐硫变换催化剂。
还原是将催化剂在还原气氛（如氢气）中加热，使金属离子还原成金属颗粒。
硫化是将还原后的催化剂在硫化气氛中加热，使金属颗粒与硫化气体反应生成硫化物。
Co-Mo耐硫变换催化剂的催化机制是通过金属催化活性位点的作用来实现的。
其中，Mo是主要的活性组分，其能够催化硫化物化合物的氧化反应，将硫化物氧化生成硫酸盐或硫酸酯。
Co则是提供电子以及催化活性位点的辅助组分。
在反应中，硫化物化合物与催化剂表面的活性位点发生吸附并进行反应，还原生成硫化氢。
通过不断吸附和反应，硫化物化合物可以逐步脱硫，生成较为低含硫量的产物。
催化剂的表面活性位点的数量和活性决定了催化剂的催化性能。
同时，硫化物化合物的浓度、反应温度和压力等因素也会对催化效果产生影响。
综上所述，Co-Mo耐硫变换催化剂的制备及催化机制研究是为了实现高效的脱硫反应，具有重要的理论意义和应用价值。
耐硫变换催化剂循环硫化方案
升 0.5 常温～120
30
3
0.5
120
6
温
0.5
120～220
30
3
0.5
220
6
备注 氮气量 20000Nm3/h 恒温释放吸附水
恒温拉平床层温差
三、催化剂的硫化 1、当催化剂床层温度达到 200℃～220℃时，把氢气加到氮气中，控
制反应器入口温度在 200℃～220℃，分析变换炉入口氢气含量 10%（干基） 左右。
耐硫变换催化剂的升温及循环硫化方案
一、催化剂装填 装填催化剂前，应该认真检查反应器，保持清洁干净，支撑栅格正常 牢固。 在装填之前，通常没有必要对催化剂进行筛选，但是在运输及装卸过 程中，由于不正确地作业可能使催化剂损坏，若发现磨损或破碎则应过筛。 催化剂的装填无论采取从桶内直接倒入，还是使用溜槽或充填管都可以。 但无论采用哪一种装填方式，都必须保证催化剂自由下落高度不超过 1 米， 并且要分层装填，每层都要整平之后再装下一层，防止疏密不均，在装填 期间，如需要在催化剂上走动，为了避免直接踩在催化剂上，应垫上木板， 使身体重量分散在木板的面积上。 为了防止在装置开车或停车期间，由于快速导气或快速卸压时，可能 发生催化剂床层遭到损坏，可在催化剂床层顶部覆盖金属丝网或惰性材 料。惰性材料应不含硅，防止在高温、高水汽分压下释放出硅。
H2S 分析 1 次/ 半小时
四、硫化过程中不正常情况的处理 1、床层温升缓慢 配氢量或氮气量过高，入口温度控制较低，可通过增加开工加热器的
蒸汽量，提高变换炉入口温度来控制。 2、床层温度急剧上升 二硫化碳加入过快或入口温度调节过高都可能导致温度急剧上升。可
采取的措施为：降低变换炉入口温度；减少直到停止加入二硫化碳。
耐硫变换催化剂及其使用技术
耐硫变换催化剂及其使用技术1．钴-钼系耐硫变换催化剂及其使用工艺1.1加压气化工艺及其耐硫变换催化剂众所周知,在合成氨厂中，合成氨原料气中一氧化碳的变换通常是在铁-铬变换催化剂的存在下进行：CO+H2O<----------->C02+H2+Q以铁为主的催化剂，由于其中(300～450℃)活性高，价格低廉，几十年来一直被广泛用于一氧化碳和水蒸气的变换反应。
这种催化剂的缺点是水蒸气消耗高，在高硫气氛中，其变换活性低。
因此，几十年来合成氨的净化流程历来是先脱硫后变换再脱碳。
高温的粗煤气经经降温脱硫，在升温补入水蒸气变换，这样就带来流程长，能耗高的缺点。
五十年代，重油部分氧化工艺用于制合成氨原料气，之后，又开发了水煤浆德士古气化制合成氨原料气。
针对直接回收热能的冷凝流程，为了充分利用气化反应热及气体中的水蒸气，国外首先开发了一种钴-钼系耐硫变换催化剂串联于气化之后，实现了先变换然后再脱硫脱碳的工艺，从而缩短了流程，降低了能耗。
由于重油（或渣油）部分氧化工艺以及水煤浆德士古气化工艺都是在较高的压力(一般在3.5～8.OMpa)下进行，而且气体中的一氧化碳浓度较高（46～４８％），水蒸气浓度高(汽/气比高达1.5)，反应热较高，(第一段出口温度可达450～460℃)，因此要求用于该流程的耐硫变换催化剂能耐热、耐水汽和耐高压，催化剂有较高的强度和稳定的结构，使之具有足够的使用寿命。
这种催化剂一般在载体中添加了镁及其它一些添加剂，或采用一些特殊的制法以稳定载体和催化剂的结构。
我们把这种催化剂归为耐高压的中温型钴-钼耐硫变换催化剂。
近十多年来，我国已引进了一批油气化和水煤浆加压气化的大、中型化肥（化工厂），形成了应用这类型钴-钼耐硫变换和节能工艺的一个系列。
1．2中串低流程及其变换催化剂国内煤固定床气化制合成氨原料气的工艺，几十年来一直采用铁-铬型催化剂用于一氧化碳的变换反应，净化工艺一直采用先变换后脱硫脱碳的工艺。
耐硫变换催化剂的硫化反应方程式
耐硫变换催化剂的硫化反应方程式
1变换催化剂的硫化反应
变换催化剂的硫化反应是一种化学反应，它通过硫来生成一种光和热敏感的产物。
这种反应常用来生产烃、醛、醚和酮等物质，例如用于制造医药和分子生物学工作的新物质。
变换催化剂的硫化反应可用以下方程式表示：
R-X + 2S → R-S-S-X
其中，R代表烃基，X代表定位基，S代表硫。
变换催化剂的硫化反应可以分为三个阶段：催化剂反应，催化剂形成，催化剂催化的产物形成。
在催化剂反应阶段，一部分被硫化的变换催化剂与原料烃发生反应，一部分变换催化剂不参与反应。
在催化剂形成阶段，未参与反应的变换催化剂与原料烃再次反应，形成活性变换催化剂。
最后，在催化剂催化的产物形成阶段，活性变换催化剂与硫反应，生成所需要的产物。
变换催化剂的硫化反应需要高温高压，除金属表面上的氧以外，反应中还有其他杂质，如不共存的轻烃物质。
所以，需要用精确的操作方法来防止反应副反应，确保硫化反应的高选择性。
总之，变换催化剂的硫化反应是一种反应，可以用来生产烃、醛、醚和酮等物质，是一种技术性的反应，需要用精确的操作方法才能得
到期望的产物。
Co - Mo 系耐硫变换催化剂的硫化处理
Co - Mo系耐硫变换催化剂的硫化处理1、硫化反应耐硫变换催化剂在使用前一般要将其活性组份的氧化态转化为硫化态,这一转化过程称之为硫化。
钴钼系耐硫催化剂的硫化反应在热力学上可用下列式子表示:CS2 + 4H2 = 2H2S + CH4 + 230. 45 kJMoO3 + H2 + 2H2S = MoS2 + 3H2O +48. 15 kJCoO + H2S = CoS + H2O + 13. 4 kJCO + 3H2 = CH4 + H2O + 214. 8 kJCO＋H2O = CO2＋H2 +41.19 KJ/mol2H2 +O2 =2 H2O + 241. 83 kJ上述反应均为放热反应。
常用的硫化剂有CS2和H2S两种。
其中H2S来自高硫煤气或固体硫化剂, CS2可直接加入原料气。
另外,硫氧化碳等有机硫也可作硫化剂。
2、硫化反应机理在催化剂的硫化过程中，不论采用何种硫化方法，最基本的硫化剂就是H2S。
因此只要在硫化条件下容易提供H2S的物质都可用作硫化剂。
工业上通常采用低分子量的有机硫化合物和无机的固体硫化剂。
硫化过程通常分为两个反应步骤，即硫化剂的分解和催化剂活性组分的相态转化。
（1）硫化剂的分解硫化剂的分解是指硫化剂在催化剂正常的硫化工艺条件下，硫化剂与氢气或水发生化学反应生成H2S的过程，下面是常见的几种硫化剂及其分解反应。
CS2(二硫化碳)十4H2＝CH4十2H2SCOS(硫氧碳)十H2O＝CO2十H2S（2）硫化对耐硫变换催化剂的作用：使催化剂中的金属组分即活性组分由氧化态变成硫化态，如MoO3变成活性物种MoS2；使催化剂中的活性组分处于最佳活性价态，以Mo为例，Mo由MoO3中Mo6+经过硫化变为活性物种MoS2。
MoO3和CoO在催化剂硫化过程中发生的化学变化表示如下：（3）硫化剂的选择从硫化剂的分解反应上看，其最终产物为H2S，理论上认为除本身的分解反应外，不会对催化剂的硫化过程造成影响。
耐硫变换技术及其在煤化工中的应用
耐硫变换技术及其在煤化工中的应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!耐硫变换技术及其在煤化工中的应用引言随着环境保护意识的提高和能源结构的调整，煤化工行业对高效、环保的技术需求日益增加。
水煤浆制气耐硫变换催化剂的两种硫化方法优劣对比
的低压氮气按≤30℃/h的升温速率对变换炉 进行升温，待变换炉床层各点温度均达到 200℃～220℃时，开一台气化炉，气化炉负 荷按最低控制，将水煤气引入变换炉，向变 换炉提供所需氢气及硫化氢。
第二种循环氮气配氢气加二硫化碳的硫化方 法：外购氢气和二硫化碳，采用循环氮气配 氢气及二硫化碳，提供硫化所需氢气及硫化 氢。氮气建立循环后，按≤30℃/h的升温速 率对变换炉进行升温，待床层各点温度均达
主讲：陈玉民 2020年6月20日
目前采用水煤浆加压气化的大中型煤化工 装置，其变换工艺多采用耐硫变换。采用 水煤浆加压气化的耐硫变换催化剂的硫化 有两种方法，即水煤气硫化法和循环氮气 配氢气加二硫化碳的方法。
1两种耐硫变换催化剂硫化方法介绍
第一种水煤气硫化法：一台气化炉运行， 气化炉产生的水煤气提供硫化所需氢气及 硫化氢。买成品硫磺磨碎后，以每300吨原 料煤中加入1吨硫磺粉末的比例将硫磺粉末 掺入原料煤中，先用经氮气加热炉加热后
制进入变换炉的水煤气气量。
（2）注意变换炉床层温度的变化。床层温度没 有明显上升时，则相应增加水煤气的流量,视情 况直至气化水煤气全部加入，控制床层热点温 升一般不应超过30℃/h，最大不应超过50℃/h。 触媒硫化期间气化要提供控制水煤气废锅蒸汽 的压力来尽量降低水煤气的水汽比。
（3）当床层温度达到260～300℃保持水煤气的 加入量，对催化剂进行深度硫化，保证床层温 度小于300℃的条件下，使H2S穿透催化剂床层。
到200℃～220℃时，往系统中配入氢气，确 保入炉循环氮气中H2含量20%～30%（干基） 之间。开始时二硫化碳的加入量控制在20～ 30L/h, 当变换炉出口H2S的含量为1g/Nm3表 明已穿透催化剂床层，可以适当增加二硫化 碳的加入量，对变换催化剂进行深度硫化。
浅谈煤制乙二醇装置中CO耐硫变换工艺
浅谈煤制乙二醇装置中CO耐硫变换工艺乙二醇的英文简称是EG，它是一种非常重要的有机化工原料，主要在聚对苯二甲酸乙二醇酯、不饱和聚酯树脂和防冻剂等生产中会应用到乙二醇。
随着时代的发展和社会经济的进步，聚酯产业的发展速度越来越快，人们对于乙二醇的需求也越来越大。
那么，乙二醇的生产方法就引起了人们的注意。
文章简要分析了煤制乙二醇装置中CO耐硫变换工艺，希望可以提供一些有价值的参考意见。
标签：煤制乙二醇；一氧化碳；变换工艺以往，都是用石油来生产乙二醇，然后经过乙烯催化氧化得到环氧乙烷，水合之后生成乙二醇。
我国的石油资源并不丰富，随着乙二醇需求的不断增长，不仅石油短缺，乙二醇也出现了供应不足的问题。
因此，人们就对非石油工艺路线产生了重视，这种工艺的原料是煤基合成气，氧化偶联制草酸二甲脂，然后加适量的氢，就合成了乙二醇。
如果采用的原料是皖南煤，那么经水煤浆加压气化之后得到的粗煤气中的氢气和一氧化碳组成，不能满足EG合成的需要，因此就需要采用一氧化碳变换工段来调整粗煤气组成。
1 模拟设计要求及工艺方案煤气组成和变换反应及工艺要求：由水煤浆气化车间供应乙二醇装置的原料气，煤气经过除尘过滤之后，压力为4.5MPa，温度在220摄氏度，汽化比为1.5，总摩尔流量为1243kmol/h。
众所周知，在一定的温度条件下，煤气中的一氧化碳和水蒸气在催化剂的作用下，就会发生变换反应，生成H2和CO2。
反应方程式是这样的：CO+H2O——H2+CO2变换流程方案设计：要想满足后续EG合成工艺的要求，就需要对CO变换工段出口气体中的H2和CO物质量的比例进行控制，一般保持在2。
因此，变换流程可以采用两种方案，一种方案是低汽气比全气量变化，另一种是高汽气比部分变换。
在低汽气比全气量变换方面：一氧化碳变换反应是可逆放热反应，从气化装置来的煤气温度是220摄氏度，汽气比为1.5。
那么如果直接在变换炉中引入气化装置来的粗煤气，将会产生十分大的反应推动力，这样就会导致一氧化碳发生深度变换以及催化剂床层超温等情况。
耐硫变换催化剂升温、硫化方案
耐硫变换催化剂升温、硫化方案1. 催化剂的升温1.1升温前的准备工作●催化剂装填完毕，并气密合格。
●氮气系统置换合格，各导淋取样分析O2≤0.1%。
●放入CS2备用。
有专人记录CS2的加入量和剩余量。
CS2的加入量：以每吨催化剂消耗8OKg CS2，计共计准备CS2 1.5吨（变换炉上段）。
1.2催化剂的升温（1）．采用纯氮气对催化剂床层进行升温。
控制氮气的升温速率不超过50℃/h。
（2）．催化剂床层升温一定要平稳，严格按升温曲线进行，控制好空速和升温速度，（3）．当触媒进行自然恒温时，放水必须完全，注意排放N2分离器的导淋和各反应器出口的导淋，特别是变换炉导淋排水必须及时和完全。
（4）．当变换炉催化剂床层温度大于180℃时，可配入H对催化剂床层继续2升温。
（5），排水点： E-2007下倒淋，E-2008下倒淋，S-2002冷凝液管线倒淋。
每小时排污一次。
2．催化剂的硫化2.1硫化方法：含量为20-30%,采用氮气加氢气对催化剂进行硫化,严格控制床层入口H2，对催化剂进行硫化。
添加CS22.2催化剂硫化反应方程式CS2＋4H2＝2H2S＋CH4＋240.6KJ/molCoO＋H2S＝CoS＋H2O＋13.4KJ/molMoO3+2H2S＋H2=MoS2+3H2O+48.1KJ/mol2.3催化剂的硫化●当变换炉层温度大于180℃，可配入氢气继续对催化剂床层进行升温度，氢气的配入量以H2浓度为准，使H2浓度达到20%左右。
●当触媒升温至230℃时，开始添加CS2对催化剂进行硫化，观察床层温升变化情况，控制CS2补入量稳定在20-40l/h。
同时适当提高触媒床层温度．●当床层温度达260-300℃时，保持CS2补入量，对催化剂进行硫化，同时要定时分析床层出口H2S和H2（每小时分析一次，维持床层出口H2在10--20%）。
●要保证在较低的床层温度（小于300℃）的条件下，使H2S穿透催化剂床层。
当床层出口有H2S穿透时，可加大CS2补入量继续对触媒进行硫化，CS2补入量可增加到80-150l/h，同时增加氢气的补入量，并加强H 2含量的分析，保证床层出口H2在10--20%。
11-煤制氢耐硫变换工艺简解(上)
Page 10
LOGO
Page 9
LOGO
煤气过滤器的作用和特点
来自气化的粗合成气,难免会有少量的灰份.杂质和重金属 毒物〈砷.铁等〉会沉淀在催化剂表面上,阻碍水煤气与活 性组份Co-Mo发生化学作用,其中杂质对催化剂活性的影 响主要是物理作用 过滤器的介质:以Mg镁,Al铝尖晶是为主要成份,可作催化剂 载体作用,也作为吸附剂使用 作为吸附剂:与Co耐硫变换催化剂使用,不仅有较高的强度 而且有较高的孔隙率,能有效脱除和吸附原料气中碳黑焦 油和粉尘的杂质和毒物,从而对催化剂起保护作用
Page 7
LOGO
钴钼系催化剂
耐硫宽温变换工艺,选择齐鲁石化生产 的QCS-1催化剂 QCS-1的毒物有AS,卤素，NH3,P2O5, 高碳链不饱和碳氢化合物 水蒸气，氧气，H2S,毒物和煤气中夹 带的灰尘等堵塞触媒表面微孔，会影 响触媒
Page 8
LOGO
三、设备介绍分离器的作用
分离固体尘埃和冷凝液，从分离器切 面进入，气液达到密度的差异实现分 离，气体经顶部丝网除膜器后从顶部 出来达到分离效果 保证上不窜液，下不窜气控制好液位
煤制氢耐硫变换工艺简解 （上）
煤制氢耐硫变换工艺简解
一、工艺原理
二、触媒 三、设备介绍 四、升温硫化及硫化机理 五、正常的操作及指标控制
Page 2
LOGO
一，工艺原理→变换工艺的选择
为满足甲醇工艺气要求的（H2—CO2）／（ CO+CO2）=2.05~2.1的氢碳比采用全气量部分 变换或部分气量深度变换两种方案。全气量部分 变换为所有的工艺气均经过变换炉，变换气中CO 的调节方式采用控制变换炉出口温度的方式控制 ；部分气量深度变换采用一部分气体经变换炉进 行变换反应，另一部分气体经旁路去后续系统， 调节两股气体的比例来控制最终的CO含量
耐硫变换催化剂升温及硫化程序
一，条件确认1.煤气化装置稳定运行，含氢工艺气来源稳定；2.高压蒸汽、循环水等公用工程条件具备；3.CS2加注系统备用；二，升温程序1.通低压氮气置换，为获得较大的低压氮气流量，设定较低的含量低于0.5%置换合格；放空压力，分析化验O22.打开开工加热器14-E1408，升温速率一般控制在15～25℃，严格控制升温速率≤50℃/h；3.当催化剂床层温度升至80℃时，往氮气中配入少量工艺气（有效成为为氢气），目的是燃烧催化剂吸附的氧气；4.在100-120℃恒温4小时，脱除催化剂吸附的物理水，燃烧掉催化剂吸附的氧气；5.继续升温，严格控制升温速率≤50℃/h；6.在200-220℃恒温2小时，准备下一步进入硫化程序；7.如果温度不能达到要求，适当提高设定压力降低空速；三，硫化程序1.少量导入工艺气，氢气含量在10%（一般10～30%）左右；2.将床层温度稳定在200-220℃范围内，开CS2计量泵，控制初期加入量20～40L/h，控制变换炉出口氢气含量5～10%；3.为增加硫化载气中的氢气浓度，逐步增大工艺气量，减少氮气量，直至氮气全部退出，氢气浓度不可大于30%；4.采用CS2加注量和硫化载气温度逐步提升床层温度，必须严格控制升温速率≤50℃/h，且控制床层温度不超过460℃，CS2加注量最大不得超过170L/h，如果升温过快，减少或停止CS2加入量，同时适当减少工艺气量或增加氮气量；5.当出口气体中硫含量达到入口气体硫含量的50%以上时，硫化已接近结束，进入高温高压强化硫化阶段，缓慢提升设定压力至0.5MPaG，降低空速控制温度400～500℃，加大CS2的注入量，当最大不得超过170L/h，当H2S浓度在10g/m3以上时，保持加入量不变，恒温3～4h；6.结束条件：H2S在10g/m3以上稳定3小时，停止加注CS2，切出开工加热器14-E1408，同时增加工艺气量，床层温度基本稳定时，调整入口温度至正常使用要求的温度，同时增大工艺气气量，提高系统压力至正常使用要求的压力。
耐硫变换催化剂装填及硫化方案
3.1.2把帆布袋接在装催化剂漏斗下面，炉内 作业人员拉住布袋出口，避免瓷球直接落到 下面摔坏。
3.1.3将瓷球铺平，确认达到所规定的高度。 注意先装50瓷球，后装25瓷球。
3.1.4催化剂卸出管也要装填上瓷球。
3.1.5将预制好的金属丝网正确地铺在瓷球上， 留出催化剂卸出管口。
3.2催化剂装填
3.2.1将催化剂装入吊斗
铺上木板，防止破损，在作业完成后，必须 把使用过的木板拿出炉外。
2.5 装填作业中，如果下雨、下雪要立即停 止作业，保护催化剂/过滤剂不被淋
湿。
2.6 在热偶套管周围充填时，注意不要造成 架空。
2.7 作业时，不要将异物带入炉内（铁片、 纸、烟头、泥土等）
2.8 应做好装填记录，包括物料的规格，型
3.2.6达到了规定的高度后，把催化剂表面推 平，把预制好的金属丝网铺在催化剂上面。 再装上300mm的瓷球。
4、四孔柱状过滤剂的装填
4.1按设计要求在所规定的位置上设置三层丝 网。
4.2 画出过滤剂装填的高度，用粉笔作上标 记。
4.3装填过滤剂至规定位置并推平。
4.4在过滤剂上设置一层丝网。再装上300mm
(3)CS2罐冲压，当罐内压力大于系统压力后， 稍开CS2罐入变换系统阀门，将CS2压入系 统，注意严禁CS2罐压力超过罐的设计压力。
(4)CS2和工艺气量的控制：在入口取样，控 制H2S+CS2含量3—5g/NM3，控制H2含量 在10%左右。
(5)控制床层温升T<20C/h，若床层温度上 升较快，应立即减少或停止加CS2量，同时 适当减少工艺气（或H2）量或增加N2量。
(6)注意随时分析出口H2S的含量，当出口
(6)注意随时分析出口H2S的含量，当出口 出现H2S时，可以适当提高入口温度。当 入口温度达到250--260C时，至少保持2h， 出口有H2S时，再慢慢提高入口温度，达 到300C，同时将入口总硫量提高到8--10 g/NM3。当出口气体中H2S含量维持在 4000-5000ppm时，可以认为硫化已结束。
煤制乙二醇装置中CO耐硫变换工艺
1
1. 1
模拟设计要求及工艺方案
