蒸汽管道汽水分离器原理和使用范围
汽水分离器的效率计算方法
汽水分离器的效率计算方法标题：汽水分离器效率的计算方法及其应用在工业生产中，尤其是热力发电、化工等领域，蒸汽作为重要的能源和载能介质得到了广泛的应用。
然而，在蒸汽的生产和输送过程中，由于温度和压力的变化，蒸汽常常会携带大量的水分，这不仅会影响蒸汽的质量和使用效果，还会对设备造成损害。
因此，汽水分离器应运而生，其主要作用就是将蒸汽中的水分尽可能地分离出来，提高蒸汽的品质。
一、汽水分离器的工作原理汽水分离器通常安装在蒸汽输送管道上，通过改变蒸汽的流动方向和速度，利用离心力和重力的作用，使蒸汽中的水滴被分离出来，从而达到净化蒸汽的目的。
汽水分离器的种类有很多，如旋风式、挡板式、滤网式等，不同的分离器其工作原理和结构也有所不同。
二、汽水分离器的效率计算方法汽水分离器的效率是评价其性能的重要指标，它是指分离器分离出来的水分量与进入分离器的总水量之比。
理论上讲，汽水分离器的效率越高越好，但实际上，由于各种因素的影响，分离器的效率往往很难达到100%。
汽水分离器的效率计算公式为：η=（W2-W1）/W1*100%其中，η为汽水分离器的效率，W1为进入分离器的总水量，W2为分离器分离出来的水分量。
三、影响汽水分离器效率的因素汽水分离器的效率受多种因素的影响，包括蒸汽的流量、压力、温度、水质、分离器的结构和材质等。
1. 蒸汽的流量：蒸汽的流量越大，分离器的处理能力越强，但同时也会增加分离难度，降低分离效率。
2. 蒸汽的压力和温度：压力和温度的高低直接影响到蒸汽的含水量和饱和度，进而影响分离器的分离效果。
3. 水质：如果蒸汽中含有大量的杂质和油污，会降低分离器的工作效率，甚至导致分离器堵塞。
4. 分离器的结构和材质：不同的分离器结构和材质，其分离效果和耐久性都会有所不同。
四、如何提高汽水分离器的效率提高汽水分离器的效率，可以从以下几个方面入手：1. 选择合适的分离器：根据实际工况，选择合适类型的分离器，例如，对于含有大量固体颗粒的蒸汽，可以选择滤网式分离器；对于含有大量油污的蒸汽，可以选择油水分离器。
汽水分离器原理及结构
汽水分离器原理及结构汽水分离器是一种用于将汽水中的气体与液体分离的装置。
它的工作原理基于饮料中的二氧化碳气体溶解在水中形成碳酸氢钠（NaHCO3），通过降低温度或减压，可以将溶解在水中的二氧化碳气体释放出来。
因此，汽水分离器通过降温和减压来分离汽水中的气体和液体。
压力容器是汽水分离器的主体部分，负责在装置中建立一定的压力。
它通常由铝合金、不锈钢等耐压材料制成，可以承受高压。
压力容器内部还设有一个出口，用于将减压后的汽水气体释放出来。
冷却装置位于压力容器的上部，用于降低汽水的温度。
常见的冷却装置有冷凝管和冷却器。
冷凝管通常由铜制成，内部安装有冷冻剂或冷却水，通过对冷冻剂或冷却水的循环流动，能够将汽水的温度降低到达到二氧化碳的临界温度以下。
冷却器主要通过空气对汽水进行冷却，具有结构简单、易于操作等优点。
减压装置位于压力容器的下部，用于减少汽水的压力。
常见的减压装置有活塞式减压阀和纯净水减压阀。
活塞式减压阀通过凸轮的推动，能够及时控制汽水的减压速度，以避免过快或过慢的减压。
纯净水减压阀则通过应用纯净水的气压控制减压，具有减压均匀的特点。
收集装置是用于收集分离后的气体和液体的容器。
它通常由塑料或玻璃制成，具有耐酸碱、低温抗冲击等特点。
收集装置的上部通过密封装置与压力容器连接，以防止气体泄漏。
在汽水分离器的工作过程中，首先将汽水倒入压力容器中，并通过冷却装置降低汽水的温度。
然后，打开减压装置，减小汽水的压力。
由于温度的降低和压力的减小，汽水中的二氧化碳气体开始析出，并通过压力容器的出口排出。
最后，通过收集装置分离好的液体和气体进行收集和处理。
总的来说，汽水分离器通过降温和减压的方式将汽水中的气体和液体分离。
其结构主要由压力容器、冷却装置、减压装置和收集装置组成。
通过合理运用这些部件，能够实现高效、安全地分离汽水中的气体和液体。
汽水分离器工作原理
汽水分离器工作原理
汽水分离器是一种用于将汽水中的气体和液体分离的装置，它可以将汽水中的二氧化碳气体和水分离开来，从而得到纯净的水或者纯净的二氧化碳气体。
汽水分离器的工作原理主要包括压力平衡、气液分离和收集三个步骤。
首先，汽水分离器利用压力平衡的原理来实现气体和液体的分离。
汽水中溶解的二氧化碳气体在高压下溶解在水中，当打开汽水瓶盖时，瓶内的压力突然减小，导致二氧化碳气体逸出，并形成气泡。
而汽水分离器利用了这一原理，通过控制压力的变化，使得汽水中的气体和液体分离开来。
其次，汽水分离器通过气液分离的原理来实现气体和液体的分离。
在汽水分离器中，气体和液体会在特定的结构中进行分离，通常是通过过滤器或者分离膜来实现的。
通过这种方式，可以将汽水中的气体和液体分离开来，从而得到纯净的水或者纯净的二氧化碳气体。
最后，汽水分离器通过收集的方式来将分离后的气体或液体进行收集。
在分离过程中，分离出的气体会被收集到一个容器中，而分离出的液体则会被收集到另一个容器中。
通过这种方式，可以将汽水中的气体和液体分离开来，并分别进行收集和利用。
总的来说，汽水分离器通过压力平衡、气液分离和收集三个步骤来实现汽水中气体和液体的分离。
它利用了物理原理和分离技术，可以高效地将汽水中的气体和液体分离开来，从而得到纯净的水或者纯净的二氧化碳气体。
汽水分离器的工作原理简单而有效，为我们提供了一种便捷的分离方法，使得我们可以更好地利用汽水中的资源。
《工厂能源节约实务》第5课——汽水分离器、蒸汽疏水器
(i)
(ii)
(iii)
25
叁
6.2群组疏水
蒸汽疏水器
冷凝水
蒸汽
不鼓励使用群组疏水
26
叁
7、疏水阀为何失效?
蒸汽疏水器
正常的磨损 锅炉携带产生水垢，堵塞疏水阀 过滤器没有很好维护 酸性冷凝水引起腐蚀 水锤 冷冻 不正确的口径选型和型号选择 安装不正确 没有足够的维护
疏水器
7
贰
汽水分离器
2、空气和其它不凝性气体的来源
2.1锅炉关闭以后产生真空,吸入空气 2.2锅炉给水携带空气 2.3补给水和冷凝水接触空气
8
贰
汽水分离器
蒸汽排空气 阀 SteamM ain 空气 热动力疏 水阀组
9
第一节 叁---蒸汽疏水器 ---何为三点组合
10
叁
蒸汽疏水器
蒸汽疏水器
1、蒸汽疏水阀是如何工作的
应用情况 系统的压力和温度 背压情况 设备的类型 工作的环境,如冷冻,震动,水锤等 对排空气的要求
22
叁
蒸汽疏水器
5、蒸汽疏水阀的选型—制程设备
应用场合 FT 浮球-热静力 蒸煮锅-固定式 蒸煮锅-倾斜式 蒸馏罐 工业高压锅 蒸煮锅 蒸汽加热台 酿造煮锅 蒸发器 硫化机 A B A A A B A A A B B B1 B1 B1 B1 B6 A B1 FT-C 浮球-热静力 （带破蒸汽汽锁） B A 疏水阀型式 TD 热动力 B1 BPT 压力平 衡 B SM 双金属 No.8 液体膨胀式 IB 倒吊桶
4
壹
蒸汽为什么要疏水
2、产生蒸汽带水的原因 2.1蒸汽负载的变化
2.2锅炉运行压力过低
汽水分离器

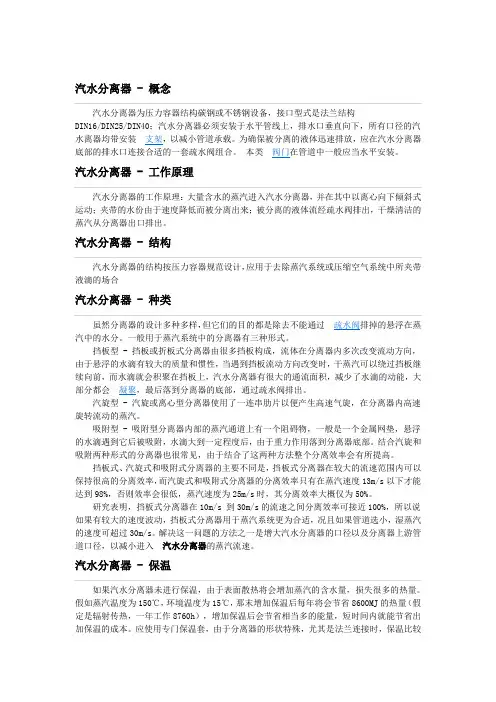

汽水分离器为压力容器结构碳钢或不锈钢设备，接口型式是法兰结构DIN16/DIN25/DIN40；汽水分离器必须安装于水平管线上，排水口垂直向下，所有口径的汽水离器均带安装支架，以减小管道承载。
为确保被分离的液体迅速排放，应在汽水分离器底部的排水口连接合适的一套疏水阀组合。
本类阀门在管道中一般应当水平安装。
汽水分离器 - 工作原理汽水分离器的工作原理：大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动；夹带的水份由于速度降低而被分离出来；被分离的液体流经疏水阀排出，干燥清洁的蒸汽从分离器出口排出。
汽水分离器 - 结构汽水分离器的结构按压力容器规范设计，应用于去除蒸汽系统或压缩空气系统中所夹带液滴的场合汽水分离器 - 种类虽然分离器的设计多种多样，但它们的目的都是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。
一般用于蒸汽系统中的分离器有三种形式。
挡板型 - 挡板或折板式分离器由很多挡板构成，流体在分离器内多次改变流动方向，由于悬浮的水滴有较大的质量和惯性，当遇到挡板流动方向改变时，干蒸汽可以绕过挡板继续向前，而水滴就会积聚在挡板上，汽水分离器有很大的通流面积，减少了水滴的动能，大部分都会凝聚，最后落到分离器的底部，通过疏水阀排出。
汽旋型 - 汽旋或离心型分离器使用了一连串肋片以便产生高速气旋，在分离器内高速旋转流动的蒸汽。
吸附型 - 吸附型分离器内部的蒸汽通道上有一个阻碍物，一般是一个金属网垫，悬浮的水滴遇到它后被吸附，水滴大到一定程度后，由于重力作用落到分离器底部。
结合汽旋和吸附两种形式的分离器也很常见，由于结合了这两种方法整个分离效率会有所提高。
挡板式、汽旋式和吸附式分离器的主要不同是，挡板式分离器在较大的流速范围内可以保持很高的分离效率，而汽旋式和吸附式分离器的分离效率只有在蒸汽速度13m/s以下才能达到98%，否则效率会很低，蒸汽速度为25m/s时，其分离效率大概仅为50%。
研究表明，挡板式分离器在10m/s 到30m/s的流速之间分离效率可接近100%，所以说如果有较大的速度波动，挡板式分离器用于蒸汽系统更为合适，况且如果管道选小，湿蒸汽的速度可超过30m/s。
汽水分离器原理
汽水分离器原理
汽水分离器是一种用于将汽水中的二氧化碳气体和液体分离的设备。
它基于物理性质的差异，利用气体和液体的不同密度和流动性质来实现分离。
汽水中的二氧化碳气体是通过高压注入到液体中的，所以在汽水瓶中，液体和气体呈现混合状态。
汽水分离器的工作原理是将压力降低，从而使二氧化碳气体从液体中释放出来，使两者分离。
这一过程通常通过开启汽水瓶的瓶盖来实现。
当瓶盖打开时，瓶内气压迅速降低，造成压力差。
由于二氧化碳是可溶于水的气体，在低压下，它会迅速从液体中释放出来形成气泡。
这些气泡会浮到液体表面，从而实现了液体和气体的分离。
此外，汽水分离器中还可以设置过滤装置，用于过滤掉分离出的气泡，以获得更纯净的液体。
过滤装置通常由细小的孔和网格构成，可以将气泡截留在其中，让液体通过。
总之，汽水分离器通过降低压力和过滤装置，利用液体和气体的物理性质差异，实现了二氧化碳气体和液体的分离。
这种分离器常用于提取液体成分，例如制取饮料中的纯净口感。
u型管蒸汽汽水分离
U型管蒸汽汽水分离1. 任务背景蒸汽汽水分离是指将蒸汽中的液滴或微小液滴分离出来，以获得纯净的蒸汽。
在工业生产过程中，蒸汽是一种重要的能源和热媒介，但其中可能存在着悬浮的液滴或微小液滴，这些液滴会对设备和系统产生负面影响，如腐蚀、堵塞等。
因此，对蒸汽中的液滴进行有效分离是必要的。
U型管蒸汽汽水分离器是一种常用的分离设备，它利用液滴在管道中的惯性作用和重力作用，使液滴向下滑动，并通过重力分离出来，从而实现蒸汽中液滴的分离。
本文将详细介绍U型管蒸汽汽水分离器的工作原理、结构特点、设计要点以及应用场景等内容。
2. 工作原理U型管蒸汽汽水分离器的工作原理基于液滴在管道中的惯性作用和重力作用。
当蒸汽中存在液滴时，液滴在管道中运动时会受到惯性力的作用，使其向下滑动。
同时，由于液滴的密度较大，受到重力的作用，也会向下运动。
当液滴滑动到U型管的下部时，受到U型管的限制，无法继续向下运动，从而被分离出来。
具体的分离过程如下： 1. 蒸汽进入U型管蒸汽汽水分离器的进口处，并在管道中流动。
2. 当蒸汽中存在液滴时，液滴会受到惯性力的作用，向下滑动。
3. 同时，液滴受到重力的作用，也会向下运动。
4. 当液滴滑动到U型管的下部时，受到U型管的限制，无法继续向下运动，从而被分离出来。
5. 由于蒸汽的轻质成分会继续向上运动，经过U型管的上部，从而实现了蒸汽中液滴的分离。
3. 结构特点U型管蒸汽汽水分离器的主要结构特点如下：•U型管结构：U型管是分离器的核心部件，其形状呈U字型，上部与进口相连，下部与出口相连。
U型管的设计使得液滴在管道中滑动时受到限制，从而实现液滴的分离。
•进口和出口：分离器设有进口和出口，分别用于蒸汽的进入和分离后的纯净蒸汽的出口。
•排水装置：为了及时排出分离出的液滴，分离器设有排水装置，通常为放置在U型管下部的排水阀。
通过打开排水阀，分离出的液滴可以及时排除。
除了上述主要结构特点外，U型管蒸汽汽水分离器还可以根据实际需要进行结构的优化和改进，以提高分离效果和使用寿命。
汽水分离器原理
汽水分离器原理
汽水分离器是清洁空气及改善空气环境的一种重要装置。
它可以将混合气体中的汽水分离出来，除去有害气体和杂质，保护设备免受污染，为工业生产创造一个优良的环境条件。
汽水分离器分为冷凝分离器和蒸发式分离器。
冷凝分离器的工作原理是把输入的混合气体放入受冷凝管中，通过控制受冷凝管的温度来使混合气体中的水分凝结，从而将水分分离出来。
蒸发式分离器的工作原理是把输入的混合气体放入受蒸发室中，通过控制受蒸发室的温度，使水分从气体中蒸发出来，从而将混合气体中的水分分离出来。
汽水分离器通常是由新风机、过滤器、受冷凝管或受蒸发室、热交换器、调节阀和排气管等部件组成。
它们能够高效分离气体中的水分，保护系统免于污染，进而提高装置的使用效率。
汽水分离器介绍
文件：2 FLQ20—18/C型汽水分离及计量装置产品介绍中国石油天然气第八建设有限公司二ОО五年八月一、前言随着我国稠油开采的不断深入，用常规锅炉（80%蒸汽干度）注蒸汽的方法已不能满足稠油开采新技术日益发展的需要。
根据国外最新研究成果显示，稠油后期的高轮次开采注入95%以上干度的蒸汽可有效提高采收率。
目前在用的注汽锅炉，由于受其水处理设备技术的限制，其锅炉出口最高额定蒸汽干度为80%，实际运行时仅为75%左右，满足不了稠油蒸汽热力开采，特别是“SAGD”重力泄油蒸汽辅助法的工艺条件。
提高注汽锅炉的蒸汽干度，一种方法是将锅炉给水进行除盐处理，这将大大增加水处理设备的投资费用和运行费用，而且受地面条件所限，很难实现；同时还增加了控制系统运行管理的难度。
另一种方法是锅炉及水处理设备基本保持不变，在锅炉出口安装一套汽水分离装置，将汽和水分开，分离出的饱和水其热量通过锅炉给水预热器回收，蒸汽则通过计算机进行流量计量、分配控制管理。
本公司研制的FLQ20-18/C汽水分离及计量装置就是采取这种方法，并有效使其分离干度达到99%以上，满足了高干度注汽的工艺技术条件。
二、主要技术参数1、设计压力 18 MPa2、工作压力 3-17.2 Mpa3、设计流量≤22.5 t/h4、入口蒸汽干度 >70 %5、出口蒸汽干度 >95 %6、排水温度 <60 ℃7、液位控制全自动8三、基本工作原理和结构由于两相流体的分离过程相当复杂，往往是靠几种分离作用的综合效应来实现的。
我们是采取旋风分离方法，综合了离心分离、重力分离及膜式分离作用来进行汽水分离的。
首先由锅炉出口来的具有很大动能的汽水混合物沿切线方向引入旋风分离器的筒体，使其由直线运动转变为旋转运动，形成离心力（比重力大17.9～47.5倍），由于汽和水存在重度差，汽在旋风筒中螺旋上升,形成汽柱,而水则抛向筒壁并旋转下降,在筒内形成抛物面，还有少量水滴被汽流带入旋风筒中部的汽空间，这些水滴在随汽流螺旋上升的过程中，逐渐被推向壁面，当蒸汽通过旋风筒上部的百叶窗波形板顶帽时，又靠膜式分离使蒸汽进一步被分离，水则由下部经环形缝中的导流叶片平稳地导入水空间，为防止水流旋转而引起水位偏斜，在筒体底部安装一十字形挡板以消除筒内水流的旋转运动。
u型管蒸汽汽水分离
u型管蒸汽汽水分离（最新版）目录一、汽水分离器的概述二、U 型管蒸汽汽水分离器的原理与结构三、U 型管蒸汽汽水分离器的安装与应用四、U 型管蒸汽汽水分离器的优点及注意事项正文一、汽水分离器的概述汽水分离器是一种用于蒸汽系统中的设备，主要作用是分离蒸汽中的冷凝水，以确保提供干燥的蒸汽。
在蒸汽系统中，冷凝水会对设备和管道产生不利影响，如腐蚀、水击等。
因此，汽水分离器的应用至关重要。
二、U 型管蒸汽汽水分离器的原理与结构U 型管蒸汽汽水分离器利用了流体动力学原理，通过 U 型管的特殊结构，使蒸汽和冷凝水在分离器内产生不同的流动方向。
蒸汽在 U 型管的上部流动，而冷凝水则在 U 型管的下部流动。
由于蒸汽和冷凝水的密度不同，它们在 U 型管中的流速也不同。
蒸汽的流速较快，而冷凝水的流速较慢。
因此，在 U 型管的出口处，蒸汽和冷凝水能够自然地分离，从而实现汽水分离的目的。
U 型管蒸汽汽水分离器的结构主要由碳钢或不锈钢制成，接口型式为法兰结构。
分离器必须安装于水平管线上，排水口垂直向下，以便冷凝水顺利排出。
三、U 型管蒸汽汽水分离器的安装与应用在安装 U 型管蒸汽汽水分离器时，首先要确保分离器安装在蒸汽管道的合适位置，通常应安装在蒸汽疏水阀之后。
同时，分离器的排水口应连接到排水系统，以确保冷凝水能够及时排出。
U 型管蒸汽汽水分离器广泛应用于各种蒸汽系统中，如锅炉、热力发电、石油化工、纺织印染等。
通过使用汽水分离器，可以有效提高蒸汽系统的工作效率，减少设备和管道的损坏，节约能源。
四、U 型管蒸汽汽水分离器的优点及注意事项U 型管蒸汽汽水分离器的主要优点包括：1.结构简单，安装维护方便；2.分离效果良好，能够有效分离蒸汽中的冷凝水；3.应用广泛，适用于各种蒸汽系统。
汽水分离器说明书
汽水分离器说明书
汽水分离器是煤矿瓦斯抽放管道中必不可少的放水设备，在煤矿的应用很广泛，现在就介绍一下汽水分离器。
一、产品名称：汽水分离器，汽水分离过滤器
二、型号：BDQS-A型
三、结构：汽水分离器又称汽水分离过滤器，主要由：进口、筒体、滤芯连接件、滤芯、密封圈、阀门连接件、出气管、排水口、压力表等组成。
四、特点：汽水分离器具有安装方便、阻力小、体积小的特点。
五、适用范围：汽水分离器适用矿井压风管道汽、水、杂质分离、去除蒸汽和压缩空气系统中夹带的液滴，分离气体中的固体颗粒、各种气体的气液分离。
有效分离压风管道内的水分、杂质，净化气体。
与压风自救装置配合使用，有效提供更纯净的压风，提高井下其它压风风动工具的使用寿命。
六、工作原理：
由于气体和液体的密度不同，液体在气体一起流动时，如果必须通过丝网，就象过筛一样，气体通过了，而液体被拦截而留在丝网上，同时受到重力的作用，气体仍然朝着原来的方向流动，液体正压自动放水器流至分离器底部，也就是说液体与气体在重力场中有分离的倾向，向下的液体附着在壁面上汇集在一起通过排放管排出。
以上是汽水分离器的简单说明，如果想了解该产品，可以联系151-****5255常经理。
汽水分离的几个原理
汽水分离的几个原理
汽水分离是利用蒸汽和水的密度差异来分离蒸汽和水的一种过程。
蒸汽的密度约为0.6 kg/m3，而水的密度约为1000 kg/m3。
因此，蒸汽比水轻得多。
汽水分离有几个原理：
1．重力分离：这是最简单的汽水分离原理。
它利用重力将水从蒸汽中分离出来。
含水的蒸汽向上流动，而水则向下沉降。
这种方法常用于锅炉和其他蒸汽发生装置。
2．离心分离：这种方法利用离心力将水从蒸汽中分离出来。
含水的蒸汽以高速旋转，水被甩到分离器壁上，然后流到底部。
这种方法常用于蒸汽机和其他需要高速蒸汽的设备。
3．碰撞分离：这种方法利用蒸汽和水的碰撞来将水从蒸汽中分离出来。
含水的蒸汽通过一个充满障碍物的装置。
水滴与障碍物碰撞并被捕获，而蒸汽则继续流动。
这种方法常用于管道和其他需要低压蒸汽的设备。
4．滤网分离：这种方法利用滤网将水从蒸汽中分离出来。
含水的蒸汽通过一个滤网，水滴被滤网捕获，而蒸汽则继续流动。
这种方法常用于需要高纯度蒸汽的设备。
汽水分离器工作原理
汽水分离器工作原理
汽水分离器是一种分离出纯净水和空气的装置，在工业、农业、冶金等领域中有广泛的应用。
汽水分离器的工作原理是将锅炉给水或其他来源的水，经由两组螺旋叶片组成的旋流叶片旋转带动产生的离心力将大颗粒杂质（如：沙石、煤渣、金属颗粒等）分离出来，再经排渣装置排出，从而达到水和空气分离的目的。
汽水分离器由四个旋流叶片组成，两组螺旋叶片中间分别装有一组螺旋叶片，这组螺旋叶片由不锈钢材料制成，旋转一周（360°），便可产生约120m/s （约为音速）的离心力。
同时两组旋流叶片之间装有一个可旋转的、带有挡板的弧形板片，板片由不锈钢材料制成。
挡板上设有四个孔，两组叶片中心分别装有一根螺旋线。
当旋转叶片时，由于离心力作用，空气被甩出，而水则在挡板上留下一条水线（水线和旋流叶片间的水线称为水线）；当旋转叶片停止旋转时，空气也被甩出；当再开始旋转时，气流又把水带回到挡板上。
这样就实现了汽水分离。
—— 1 —1 —。
汽水分离器工作原理
旋风汽水分离器
三级迷宫式旋风汽水分离器是结合AS7系列及QF系列QS系列挡板式汽水分离器再次升级，才用高温纳米过滤膜更加高效去除蒸汽和压缩空气系统中夹带的液滴场合。
型号三级迷宫式旋风汽水分离器
接口尺寸DN15-350
接口型号法兰 -PN16/PN25/PN40/PN64
阀体材料碳钢 WCB/ 不锈钢 -SS304 & SS316
最高工作压力16BAR/25BAR/40BAR/64AR
最高工作温度425 ℃
三级迷宫式旋风汽水分离器特点：
最高分离效率（干燥度可达到 99.9 % ）
最低压降（约为千分之五）；
结构按压力容器规范设计。
安装汽水分离器必须安装于水平管线上，排水口垂直向下，所有口径的 GS8 汽水分离器均带安装支架，可减小管道承载。
为确保被分离的液体迅速排放，应在 GS8 汽水分离器底部的排水口连接合适的一套疏水阀组合（浮球疏水阀）。
三级迷宫式旋风汽水分离器应用在存空气的蒸汽系统中时，空气可能会聚积在汽水分离器的上部。
此时，应该在排空气阀，则应在空气口上安装塞子。
工作原理：大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动。
夹带的水份由于速度的降低而被分离出来。
被分离出来的液体流入下部经疏水阀排出体外，干燥清洁的蒸汽从分离器出口排出。
特点：最高分离效率（干燥度可达到99.9 % ）最低压降（约为千分之五）；结构按压力容器规范设计。
汽水分离器为压力容器结构碳钢或不锈钢设备。
对蒸汽中含有空气的情况，汽水分离器上部设计了排空气口
汽水分离器尺寸表（Dimension）。
蒸汽汽水分离器原理
蒸汽汽水分离器的基本原理1. 背景蒸汽汽水分离器是一种用于将蒸汽中的液滴或液体微粒从蒸汽中分离出来的设备，广泛应用于工业生产和能源系统中。
蒸汽汽水分离器的主要工作原理是利用液滴与气体或蒸汽之间的相互作用力差异，将液滴从蒸汽中分离出来，以实现对蒸汽质量的改善。
2. 相关概念在详细解释蒸汽汽水分离器的工作原理之前，首先需要明确几个相关概念：2.1 蒸汽蒸汽是指液体在达到其饱和温度并经过相变转变为气态的状态。
蒸汽是由液体蒸发而成的气体，通常具有较高的温度和压力。
2.2 汽水汽水是指蒸汽中含有的液滴或液体微粒的混合物。
汽水中的液滴可以是来自于水或其他液体的微粒，它们随着蒸汽一起传输。
2.3 饱和蒸汽饱和蒸汽是指在一定温度下与其相应的饱和压力下所存在的蒸汽。
饱和蒸汽中液滴的浓度较高，因此需要将液滴分离出去，以提高蒸汽的品质。
3. 基本原理蒸汽汽水分离器的基本原理是基于液滴与气体的相互作用力差异而实现的。
液滴在气体中的运动受到以下几种力的综合作用：3.1 重力作用力液滴的运动受到重力作用力的影响，重力会使液滴向下运动。
较大的液滴在重力的作用下往往更快地沉积到下部。
3.2 表面张力作用力液滴的表面存在一种称为表面张力的力，即液体分子内部的相互吸引力。
表面张力使得液滴趋向于保持球形，表面张力会阻碍液滴的运动。
3.3 惯性作用力当液滴在气体中运动时，液滴的惯性会使其具有一定的惯性作用力，导致液滴继续沿着原来的方向运动一段距离。
3.4 路径阻力作用力液滴在气体中运动时会受到空气流动的影响，液滴与气体发生相对运动时，会产生一种称为路径阻力的作用力。
路径阻力使得液滴的运动速度受到阻碍。
基于上述相互作用力的差异，蒸汽汽水分离器采用了以下原理实现液滴的分离：3.5 重力分离原理较大的液滴受到重力的作用较强，会沿着下降方向运动，而较小的液滴则运动较慢。
通过设置一个反向流动的气流，将较大的液滴与气流分离开。
3.6 惯性分离原理当气流的速度发生变化或方向发生变化时，液滴由于惯性作用会继续沿原来的方向前进一段距离，从而与气流分离。
疏水器(Steam Trap)工作原理及安装要求
疏水器也称疏水阀或是汽水分离器（Steam Trap），它用在蒸汽加热设备或蒸汽输送管网上，是起自动阻汽排水作用的装置。
选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。
自从产业革命以来，蒸汽已被广泛地应用在各工业部门，特别在石化、化工、纺织、轻工、电力等行业，都大量地使用蒸汽。
及时排除蒸汽系统中的凝结水、减少蒸汽的泄漏；提高蒸汽使用设备的热效率等问题。
得到了各部门的普遍重视，蒸汽疏水器就是解决这些问题的主要装置。
疏水器的正确选择、安装使用直接影响到蒸汽系统的安全运行和节能工作的好坏。
蒸汽中的凝结水和空气是影响热量交换和管道通过能力的有害物质，排除它们能提高用汽设备的效率，节约蒸汽、降低燃料消耗。
疏水器的分类及工作原理疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。
“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
一、机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。
最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。
Float trap with thermostatic air vent1. 自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。
2. 自由半浮球式疏水阀：自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。
汽水分离器的作用
汽水分离器的作用
汽水分离器是一种特殊的技术装置，它通过物理方法将低浓度汽油、饮料和水溶液等物质细分保留、回收、配置出清洁度更高的汽油、饮料和水等液体。
是一种重要的节能设备，具有减少污染、节能、经济、方便等特点。
汽水分离器由入料阀、分离室、排放阀、蓄能器等组成。
其工作原理是：当引导水溶液介质到汽水分离器时，先经过入料口，液体流过分离室的左右隔板，加大液体的流动压力，油溶物加快沉淀；然后，有强化器件在升运动过程中，将液体强化出底部，同时将油溶物清理活化；最后，由排放口将清洁分离的汽油、饮料和水分离出。
汽水分离器具有投资较低、操作方便、节约成本的优势。
在分离时，可以在小范围内获得较高的比例，减少废物的处理等压力，从而节省经济成本和污染成本；运行稳定，抗干扰性强，使被分离的汽油、饮料和水的净度更高。
在汽油、饮料、水及其他悬浮物的分离过程中，汽水分离器能大大节约人力、物力和金融投入，使用户可以获得极高的回报。
此外，它还可以有效地缓解污染和节能，在特殊的工厂和特定的集水厂，它既是节约成本的杰出设备，也是减少水污染的重要工具。
由于具有节能减排和环保等优势，汽水分离器被越来越多地应用于工业和农业领域，以改善环境和减少污染。
总之，汽水分离器是一种经济实用的节能设备，具有节省成本、减少污染、节约能源等特点。
它在使用中，不仅发挥了综合性优势，还能有效地减少污染，改善环境，更是市场经济发展的重要。
蒸汽分离器的工作原理
蒸汽分离器的工作原理
蒸汽分离器是一种常用于锅炉中的设备，其作用是将锅炉中的水和蒸汽分离开来，以保证锅炉的正常运行和安全性。
其工作原理如下：首先，锅炉中的水被加热，其中一部分水分变为蒸汽。
蒸汽分离器通常安装在锅炉的汽水分离器之前，它的工作原理基于两个物理现象：惯性和重力。
当蒸汽和水混合时，由于它们的密度不同，它们会形成一个混合物。
当混合物经过蒸汽分离器时，由于蒸汽的惯性作用，蒸汽会继续向前运动，而水滴则会被弹射到蒸汽分离器的壁上。
此时，由于水滴的密度大于蒸汽，它们会沿着蒸汽分离器的壁向下滑落。
在滑落的过程中，重力会作用于水滴，使它们沿着蒸汽分离器的壁向下运动。
当水滴滑落到蒸汽分离器的底部时，它们会被排出锅炉，以保证锅炉内的水和蒸汽分离。
总之，蒸汽分离器是一种通过惯性和重力作用，将锅炉中的水和蒸汽分离的设备。
它是保证锅炉正常运行和安全性的重要组成部分。
- 1 -。
u型管蒸汽汽水分离
u型管蒸汽汽水分离
摘要：
1.蒸汽汽水分离技术简介
2.U型管蒸汽汽水分离的原理
3.U型管蒸汽汽水分离的优点
4.U型管蒸汽汽水分离在工业生产中的应用
5.U型管蒸汽汽水分离技术的发展趋势
正文：
蒸汽汽水分离技术是一种有效的水处理技术，广泛应用于工业生产过程中。
其中，U型管蒸汽汽水分离技术由于其独特的优点，在众多分离技术中脱颖而出。
U型管蒸汽汽水分离技术的原理是利用蒸汽和水的不同热力学性质，通过U型管中的减压区域使两者分离。
具体来说，当蒸汽通过U型管的上部时，由于压力降低，部分蒸汽冷凝成水滴，从而实现蒸汽和水的分离。
U型管蒸汽汽水分离技术具有以下优点：
1.结构简单，安装方便；
2.操作维护成本低；
3.分离效率高，能有效去除水中的汽泡；
4.能适应不同压力、温度的工况。
U型管蒸汽汽水分离技术在工业生产中得到了广泛的应用，如热力发电厂、化工厂、石油化工等领域。
在热力发电厂，U型管蒸汽汽水分离技术用于
去除锅炉给水中的汽泡，防止汽轮机叶片受损；在化工厂和石油化工领域，U 型管蒸汽汽水分离技术用于去除原料和产品中的汽泡，提高生产效率和产品质量。
随着科技的进步和社会的发展，U型管蒸汽汽水分离技术也在不断发展和完善。
未来，U型管蒸汽汽水分离技术将朝着更高的分离效率、更低的能耗和更环保的方向发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽管道汽水分离器原理和使用范围
湿蒸汽就是指蒸汽中含有水份，是蒸汽系统中最主要关注的问题之一，会降低设备的生产效率和产品质量，也会导致设备损坏，虽然疏水可以去除大部分水分，但并不能处理掉悬浮在蒸汽中的液滴，为分离掉这些悬浮液滴，需要在蒸汽管道上安装汽水分离器。
实际上锅炉中产生的饱和蒸汽本来就不是很干燥的，虽然蒸汽干度会因锅炉不同有一定差别，大多数壳式锅炉产生的蒸汽干度都在95%和98%之间，而且锅炉汽水共腾发生后携带的水分就会更多。
蒸汽中含水会带来产品问题，水是热的不良导体，水的出现会降低生产效率和产品质量。
和蒸汽一起高速流动的水滴将会侵蚀阀座和其他相关部件，出现抽丝，同时水滴也会增加腐蚀的可能性；由于水滴携带很多杂质，会增加管道和换热器表面附着水垢；引起控制阀和流量计波动；快速磨损或水锤将会使流量计和控制阀失效。
虽然分离器的设计多种多样，但都能去除悬浮在蒸汽中的水分，而这些水分是不能仅通过蒸汽疏水就能除掉的。
一般用于蒸汽系统中的分离器有三种形式。
挡板或折板式分离器由很多挡板构成，流体在分离器内多次改变流动方向，由于悬浮的水滴有较大的质量和惯性，当遇到挡板流动方向改变时，干蒸汽可以绕过挡板继续向前，而水滴就会积聚在挡板上，而且汽水分离器有很大的通流面积，减少了水滴的动能，大部分都会凝聚，最后落到分离器的底部，通过疏水阀排出。
汽旋型汽水分离器利用汽旋或离心型分离器使用了一连串肋片以便产生高速汽旋，在分离器内高速旋转流动的蒸汽把其中的水滴抛向分离器内壁和肋片，分离出的水分通过底部的疏水阀排出。
吸附型分离器内部的蒸汽通道上有一个阻碍物，一般是一个金属网垫，悬浮的水滴遇到它后被吸附，水滴大到一定程度后，由于重力作用落到分离器底部。
结合汽旋和吸附两种形式的分离器也很常见，由于结合了这两种方法整个分离效率会有所提高。
分离器的分离效率可以用分离的水的重量占整个蒸汽中所含的水的重量的比例来度量，但在实际应用中很难确定分离器的准确效率，这由蒸汽的干度、流动速度和方式决定。
但如果出管道侵蚀、抽丝和水锤现象就说明管道中有湿蒸汽。
挡板式、汽旋式和吸附式分离器的主要不同是，挡板式分离器在较大的流速范围内可以保持很高的分离效率，而汽旋式和吸附式分离器的分离效率只有在13m/s的速度以下才能达到98%，否则效率会很低，蒸汽速度为25m/s时，其分离效率大概仅为50%。
瓦特研究表明，挡板式分离器在10m/s到30m/s的流速之间分离效率可接近100%，所以说如果有较大的速度波动，挡板式分离器用于蒸汽系统更为合适，况且如果管道选小，湿蒸汽的速度可达30m/s.
虽然蒸汽干度较原来有所提高，但还是含有较多的水分。
由于分离器内部的通流面积很大，蒸汽通过分离器时的速度下降，所以压降很低，比通过等效长度的同口径管道的压降还低。
与此对照，由于必须维持一定的流速以产生汽旋，因此通过汽旋式分离器的压降就有些高了。
在非关键应用场合，板式分离器一般根据管道口选型，但也需要检查所选择的口径是否能保证最大的分离效率，压降是否能接受。
在关键应用场合，应根具工作压力和流量来选择分离器，这样可以得到合适的压降和分离效率。
而选择汽旋式分离器就比较复杂了，既要保证流动速动，还要维持较高的分离效率，同时限制压降在可接受的范围内。
为保证有效去除分离后的冷凝水，避免蒸汽损失，应在分离器的冷凝水出口安装疏水阀。
最合适的疏水阀就是浮球式疏水阀，可快速排除冷凝水。
有的分离器有内置的疏水装置。
大多数垂直安装的分离器顶部有一个排放口，可用于排除空气，利于起机时蒸汽空间内冷凝水的排除。
如果汽水分离器未进行保温，由于表面散热将会增加蒸汽的含水量，损失很多的热量。
假如蒸汽温度为150°C，环境温度为15°C，那末增加保温后每年将会节省8600MJ的热量（假定是辐射传热，一年工作8760小时），增加保温后会节省相当多的能量，短时间内就能节省出加保温的成本。
应使用专门保温套，由于分离器的形状特殊，尤其是法兰连接时，保温比较困难，使保温效果受到了限制。
即使最好的保温也不可能完全消除热量损失，一般保温效率为90%，使用专门为特殊的分离器设计的保温套非常重要，否则保温效率将下降，保温良好的分离器也会减少人被烫伤的危险。
