冲压模具实例
冲压模具实例
9 冲压模具实例工件名称：手柄工件简图：如图9-1所示。
生产批量：中批量材料：Q235-A钢材料厚度：1.2mm图9-1 手柄工件简图一，冲压件工艺性分析此工件只有落料和冲孔两个工序。
材料为Q235-A钢，具有良好的冲压性能，适合冲裁。
工件结构相对简单，有一个φ8mm的孔和5个φ5mm的孔；孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为3．5mm（大端4个φ5mm的孔与φ8mm孔、φ5mm的孔与R16mm外圆之间的壁厚）。
工件的尺寸全部为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足要求。
二，冲压工艺方案的确定该工件包括落料、冲孔两个基本工序，可有以下三种工艺方案：方案一：先落料，后冲孔。
采用单工序模生产。
方案二：落料-冲孔复合冲压。
采用复合模生产。
方案三：冲孔-落料级进冲压。
采用级进模生产。
方案一模具结构简单，但需两道工序两副模具，成本高而生产效率低，难以满足中批量生产要求。
方案二只需一副模具，工件的精度及生产效率都较高，但工件最小壁厚3．5mm接近凸凹模许用最小壁厚3．2mm，模具强度较差，制造难度大，并且冲压后成品件留在模具上，在清理模具上的物料时会影响冲压速度，操作不方便。
方案三也只需一副模具，生产效率高，操作方便，工件精度也能满足要求。
通过对上述三种方案的分析比较，该件的冲压生产采用方案三为佳。
三，主要设计计算（1）排样方式的确定及其计算设计级进模，首先要设计条料排样图。
手柄的形状具有一头大一头小的特点，直排时材料利用率低，应采用直对排，如图9-2所示的排样方法，设计成隔位冲压，可显著地减少废料。
隔位冲压就是将第一遍冲压以后的条料水平方向旋转180°，再冲第二遍，在第一次冲裁的间隔中冲裁出第二部分工件。
搭边值取2．5mm和3．5mm，条料宽度为135mm，步距离为53 mm，一个步距的材料利用率为78%（计算见表9-1）。
查板材标准，宜选950mm×1500mm的钢板，每张钢板可剪裁为7张条料（135mm×1500mm），每张条料可冲56个工件，故每张钢板的材料利用率为76%。
冲压模具设计与制造实例
冲压模具设计与制造实例图1所示冲裁件，材料为Q235，厚度为1mm，大批量生产。
试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。
零件名称:1#件生产批量：中批量材料：Q2351. 冲压件工艺分析2. 工艺方案及模具结构类型3. 排样设计4．冲压力与压力中心运算工件如图找到坐标运算得24*12+60*0+24*12+14.5*24+38.6*27.97+14.5*24+31.4*12+31.4*12Y= ——————————————————————————————=2.5 24+60+24+14.5+38.5+14.5+34.1+31.4X=8.35．工作零件刃口尺寸运算落料部分以落料凹模为基准运算 ,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准运算,冲孔凹模按间隙值配制。
既以落料凹模、冲孔凸模为基准，凸凹模按间隙值配制。
刃口尺寸运算见表1。
表 1 刃口尺寸运算6．工作零件结构尺寸7．其它模具零件结构尺寸依照倒装复合模形式特点: 凹模板尺寸并查标准JB/T-6743.1-94，确定其它模具模板尺寸列于表2:依照模具零件结构尺寸 ,查标准GB/T2855.5-90选取后侧导柱125×25标准模架一副。
8．冲床选用依照总冲压力 F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块。
其要紧工艺参数如下：公称压力：1630KN滑块行程： 120mm行程次数： 60 次∕分最大闭合高度： 140mm连杆调剂长度： 50mm工作台尺寸（前后×左右）： 63*639．冲压工艺规程切料63*25的板料排样图设计10．模具总装配图图 4 模具装配图11．模具零件图上模座下模座凹模凸模垫板下模座板卸料板卸料螺钉挡料销螺钉导套凹模垫板1. 要紧模具零件加工工艺过程落料凹模加工工艺过程材料 :Gr12 硬度 : 60 ～ 64 HRC冲孔凸模加工工艺过程材料： T10A 硬度： 56 ～ 60HRC凸凹模加工工艺过程材料 :Gr12 硬度 : 60 ～ 64 HRC凸模固定板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC凸凹模固定板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC卸料板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC上垫板加工工艺过程材料 :T8A 硬度 : 54 ～ 58 HRC下垫板加工工艺过程材料 :T8A 硬度 : 54 ～ 58 HRC空心垫板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC上模座加工工艺过程材料 :HT200下模座加工工艺过程材料： HT200推件块加工工艺过程材料 :45# 硬度 : 24 — 28 HRC2. 加工过程：详见素材资源库中的视频。
冲压模具设计实例讲解.doc
方案六：将方案三全部工序组合，采用带料连续冲压。其优点是工序集中，只用一副模具完成全部工序，其实质是把方案三的各工序分别布置在连续模的各工位上，所以还具有方案三的各项优点，缺点是模具结构复杂，安装、调试和维修困难。制造周期长。
直径 为一般要求的自由尺寸，冲压成形的直径精度的偏差大于表4-1拉深直径的极限偏差。但高度尺寸 精度高于表4-3中的尺寸偏差，需由整形保证。
表12-108Al—ZF的力学性能(GB/T5213—1985T和GB/T710—1991)
/MPa
(%)
不小于
260~300
200
44
0.66
初步分析可以知道叶轮零件的冲压成形需要多道工序。首先，零件中部是有凸缘的圆筒拉深
支点间距 近似取10mm。将上述数据代入 表达式，得：
取 ，得
压料力 =50%×2376=1188
则第二道工序总冲压力
根据第二道工序所需要的冲压力，选用公称压力为400kN的压力机完全能够满足使用要求。
（3）第三道工序—二次弯形(见图12-8)该工序仍需要压料，故冲压力包括自由弯曲力 和压料力 。
自由弯曲力
件，有两个价梯，筒底还要冲 的孔；其次，零件外圈为翻边后形成的7个“竖立”叶片，围绕中心均匀分布。另外，叶片翻边前还要修边、切槽、由于拉深圆角半径比较小（0.5~1），加上对叶片底面有跳动度的要求，因此还需要整形。
对拉深工序，在叶片展开前，按料厚中心线计算有 ≈4.53＞1.4，并且叶片展开后凸缘将更宽，所以属于宽凸缘拉深。另外，零件拉深度大（如最小价梯直径的相对高度h/d=20.5/13.5=1.52，远大于一般带凸缘筒形件第一次拉深许可的最大相对拉深高度），所以拉深成形比较困难，要多次拉深。
冲压模具dfmea案例
冲压模具dfmea案例
冲压模具DFMEA案例如下：
一、案例背景
某汽车制造企业为了提高产品质量和生产效率，决定对冲压模具进行设计和优化。
在项目启动之前，企业需要对冲压模具的设计和制造过程进行风险评估和改进。
二、案例分析
1. 目的：通过DFMEA分析，识别冲压模具设计和制造过程中的潜在风险和改进点，为后续的优化设计提供依据。
2. 输入：冲压模具的设计方案、制造工艺流程、产品要求等。
3. 分析方法：采用DFMEA分析方法，对冲压模具的设计和制造过程进行逐项分析和评估。
4. 输出：DFMEA分析结果，包括潜在风险和改进点的列表、风险等级和改进优先级等。
三、案例实施
1. 根据DFMEA分析结果，对冲压模具的设计和制造过程进行优化改进。
2. 针对潜在风险和改进点，制定相应的解决措施和优化方案。
3. 对优化后的冲压模具进行试验和验证，确保改进效果符合预期。
4. 将改进后的冲压模具应用于生产线上，观察其效果并进一步优化。
四、案例总结
通过DFMEA分析，企业成功地识别了冲压模具设计和制造过程中的潜在风险和改进点，并采取有效的措施进行了优化改进。
改进后的冲压模具在质量和生产效率方面都有了显著提升，为企业的可持续发展奠定了坚实基础。
简易冲压模具设计实例100例
简易冲压模具设计实例100例以下为简易冲压模具设计实例100例的列表划分：一、直线型冲模1.直线型冲模的设计原理及步骤2.直线型冲模的结构及组成部分3.直线型冲模的尺寸及放样方法4.直线型冲模的装配及使用注意事项二、曲线型冲模5. 曲线型冲模的设计原理及步骤6.曲线型冲模的结构及组成部分7.曲线型冲模的尺寸及放样方法8.曲线型冲模的装配及使用注意事项三、复合型冲模9.复合型冲模的设计原理及步骤10.复合型冲模的结构及组成部分11.复合型冲模的尺寸及放样方法12.复合型冲模的装配及使用注意事项四、多级型冲模13.多级型冲模的设计原理及步骤14.多级型冲模的结构及组成部分15.多级型冲模的尺寸及放样方法16.多级型冲模的装配及使用注意事项五、倒角型冲模17.倒角型冲模的设计原理及步骤18.倒角型冲模的结构及组成部分19.倒角型冲模的尺寸及放样方法20.倒角型冲模的装配及使用注意事项六、深冲型冲模21.深冲型冲模的设计原理及步骤22.深冲型冲模的结构及组成部分23.深冲型冲模的尺寸及放样方法24.深冲型冲模的装配及使用注意事项七、弯曲型冲模25.弯曲型冲模的设计原理及步骤26.弯曲型冲模的结构及组成部分27.弯曲型冲模的尺寸及放样方法28.弯曲型冲模的装配及使用注意事项八、环形型冲模29.环形型冲模的设计原理及步骤30.环形型冲模的结构及组成部分31.环形型冲模的尺寸及放样方法32.环形型冲模的装配及使用注意事项九、扣环型冲模33.扣环型冲模的设计原理及步骤34.扣环型冲模的结构及组成部分35.扣环型冲模的尺寸及放样方法36.扣环型冲模的装配及使用注意事项十、小凸轮型冲模37.小凸轮型冲模的设计原理及步骤38.小凸轮型冲模的结构及组成部分39.小凸轮型冲模的尺寸及放样方法40.小凸轮型冲模的装配及使用注意事项十一、方形孔型冲模41.方形孔型冲模的设计原理及步骤42.方形孔型冲模的结构及组成部分43.方形孔型冲模的尺寸及放样方法44.方形孔型冲模的装配及使用注意事项十二、圆形孔型冲模45.圆形孔型冲模的设计原理及步骤46.圆形孔型冲模的结构及组成部分47.圆形孔型冲模的尺寸及放样方法48.圆形孔型冲模的装配及使用注意事项十三、异形孔型冲模49.异形孔型冲模的设计原理及步骤50.异形孔型冲模的结构及组成部分51.异形孔型冲模的尺寸及放样方法52.异形孔型冲模的装配及使用注意事项十四、开槽型冲模53.开槽型冲模的设计原理及步骤54.开槽型冲模的结构及组成部分55.开槽型冲模的尺寸及放样方法56.开槽型冲模的装配及使用注意事项十五、切角型冲模57.切角型冲模的设计原理及步骤58.切角型冲模的结构及组成部分59.切角型冲模的尺寸及放样方法60.切角型冲模的装配及使用注意事项十六、弯管型冲模61.弯管型冲模的设计原理及步骤62.弯管型冲模的结构及组成部分63.弯管型冲模的尺寸及放样方法64.弯管型冲模的装配及使用注意事项十七、拉长型冲模65.拉长型冲模的设计原理及步骤66.拉长型冲模的结构及组成部分67.拉长型冲模的尺寸及放样方法68.拉长型冲模的装配及使用注意事项十八、连接件型冲模69.连接件型冲模的设计原理及步骤70.连接件型冲模的结构及组成部分71.连接件型冲模的尺寸及放样方法72.连接件型冲模的装配及使用注意事项十九、弹性接头型冲模73.弹性接头型冲模的设计原理及步骤74.弹性接头型冲模的结构及组成部分75.弹性接头型冲模的尺寸及放样方法76.弹性接头型冲模的装配及使用注意事项二十、椭圆型孔型冲模77.椭圆型孔型冲模的设计原理及步骤78.椭圆型孔型冲模的结构及组成部分79.椭圆型孔型冲模的尺寸及放样方法80.椭圆型孔型冲模的装配及使用注意事项二十一、楔型冲模81.楔型冲模的设计原理及步骤82.楔型冲模的结构及组成部分83.楔型冲模的尺寸及放样方法84.楔型冲模的装配及使用注意事项二十二、U型孔型冲模85.U型孔型冲模的设计原理及步骤86.U型孔型冲模的结构及组成部分87.U型孔型冲模的尺寸及放样方法88.U型孔型冲模的装配及使用注意事项二十三、波形型冲模89.波形型冲模的设计原理及步骤90.波形型冲模的结构及组成部分91.波形型冲模的尺寸及放样方法92.波形型冲模的装配及使用注意事项二十四、膜片型冲模93.膜片型冲模的设计原理及步骤94.膜片型冲模的结构及组成部分95.膜片型冲模的尺寸及放样方法96.膜片型冲模的装配及使用注意事项二十五、防护罩型冲模97.防护罩型冲模的设计原理及步骤98.防护罩型冲模的结构及组成部分99.防护罩型冲模的尺寸及放样方法100.防护罩型冲模的装配及使用注意事项。
第4章冲压模具设计实例
第4章 冲压模具设计实例
4
图4－1 圆弧与宽度的关系
第4章 冲压模具设计实例
5
(2)最小圆角半径：冲裁件的转角处应有一定的圆角，其最 小圆角半径允许值见表4－1。如果是少无废料排样冲裁，或者 采用镶拼模具时可不要求冲裁件有圆角。圆角大大地减小了应 力集中，有效地消除了冲模开裂现象。
第4章 冲压模具设计实例
在冲压生产中，模具设计必须在工艺方案确定的前提下进 行。因此，当得到一个产品的零件图时，首先是进行工艺规程 的制定，然后根据相应的工艺方案设计对应的模具。
第4章 冲压模具设计实例
42
为保证产品质量，同时考虑经济效益和操作的方便安全， 应全面兼顾生产组织各方面的合理性与可行性。在制定冷冲压 工艺规程时，必须制定包括原材料的准备，获得工件所需的基 本冲压工序和其它辅助工序(退火、表面处理等)，制定冷冲压工 艺规程就是针对具体的冲压件恰当地选择各工序的性质，正确 确定坯料尺寸、工序数目、工序件尺寸，合理安排冲压工序的 先后顺序和工序的组合形式等内容，最终确定最佳的冷冲压工 艺方案。
3)弯曲件的弯边高度
20
弯曲件的弯边高度不宜过小，其值应为h＞r＋2t，如图4－ 4(a)所示。当h较小时，弯边在模具上支持的长度过小，不容易 形成足够的弯矩，很难得到形状准确的零件。当零件要求h＜r＋ 2t时，则需预先在圆角内侧压槽，或增加弯边高度，弯曲后再切 除，如图4－4(b)所示。如果所弯直边带有斜角，则在斜边高度 小于r＋2t的区段不可能弯曲到要求的角度，而且此处也容易开 裂(见图4－4(c))，因此必须改变零件的形状，加高弯边尺寸，如 图4－4(d)所示。
6
表4－1 冲裁件最小圆角半径 －
பைடு நூலகம்
第4章 冲压模具设计实例
冲压模具设计实例讲解
冲压模具设计实例讲解冲压模具是工业生产中常用的一种模具，它主要用于金属材料的成型加工。
冲压模具设计是冲压工艺中的重要环节，其设计合理与否直接影响到产品的质量和生产效率。
下面我将通过一个冲压模具设计实例来详细讲解其设计过程和要点。
我们以一个简单的盖板零件为例，来进行冲压模具的设计。
假设这个盖板零件由矩形材料（宽度80mm，长度100mm）制成，其上方有一个凸出的圆形凸台（直径50mm）。
首先，我们需要对盖板的形状和尺寸进行分析，在分析过程中确立产品的几何特征。
根据零件的外形和要求，将整个零件分解为以下几个部分：上模板、下模板、导向柱、顶针、顶模板以及凸台的凸模。
通过仔细测量和分析，确定每个部分的几何形状和尺寸。
其次，我们需要确定零件的材料以及厚度，并结合厚度来选择模具的材料。
在这个实例中，假设盖板材料为2mm的冷轧板（SPCC），则模具材料可以选择为优质合金工具钢。
第三步，我们根据零件的形状，在上模板和下模板上确定模具的开料位置和孔位。
开料位置应当考虑到材料的利用率和加工方便性，孔位的位置应与零件几何特征和加工工艺相匹配，以确保零件可以顺利成型。
在本实例中，下模板的开料位置经过综合考虑后确定在模具中心位置，上模板的开料位置则需要根据凸台的形状和位置来决定。
第四步，我们需要确定导向柱、顶针和顶模板的位置和尺寸。
导向柱的位置应当能够确保上下模板的精确定位，并保证模具在使用过程中的稳定性。
顶针的位置需要根据零件的特征来决定，以确保成型过程中零件的成型质量。
顶模板则需要根据零件的形状和材料选择合适的凸模形状和尺寸，以确保零件的成型质量。
最后一步，我们需要根据上述设计结果进行模具的绘图制作。
绘图要求精确、准确，需要包含所有的模具建构要素和加工尺寸等信息，以便制造部门进行模具加工和组装。
综上所述，冲压模具设计涉及到多个方面的考虑和决策，需要综合考虑零件的特征、工艺要求、材料特性等多个因素。
通过合理的设计和制作，可以保证模具的质量和使用效果，提高产品的生产效率和质量。
冲压模具设计实例讲解
第二节冲压工艺与模具设计实例一、摩托车侧盖前支承冲压工艺设计二、微型汽车水泵叶轮冲压工艺与模具设计一、摩托车侧盖前支承冲压工艺设计图1２-1所示为摩托车侧盖前支承零件示意图，材料Q21５钢，厚度１．5mm，年生产量５万件，要求编制该冲压工艺方案。
⒈零件及其冲压工艺性分析摩托车侧盖前支承零件是以2个mm的凸包定位且焊接组合在车架的电气元件支架上,腰圆孔用于侧盖的装配,故腰圆孔位置是该零件需要保证的重点。
另外,该零件属隐蔽件，被侧盖完全遮蔽,外观上要求不高，只需平整。
图１2-1侧盖前支承零件示意图该零件端部四角为尖角,若采用落料工艺,则工艺性较差,根据该零件的装配使用情况,为了改善落料的工艺性,故将四角修改为圆角，取圆角半径为２mm。
此外零件的“腿”较长，若能有效地利用过弯曲和校正弯曲来控制回弹，则可以得到形状和尺寸比较准确的零件。
腰圆孔边至弯曲半径Ｒ中心的距离为2.5mm。
大于材料厚度（1.5mm），从而腰圆孔位于变形区之外，弯曲时不会引起孔变形,故该孔可在弯曲前冲出。
⒉确定工艺方案首先根据零件形状确定冲压工序类型和选择工序顺序。
冲压该零件需要的基本工序有剪切（或落料)、冲腰圆孔、一次弯曲、二次弯曲和冲凸包。
其中弯曲决定了零件的总体形状和尺寸,因此选择合理的弯曲方法十分重要。
(1) 弯曲变形的方法及比较该零件弯曲变形的方法可采用如图12-2所示中的任何一种。
第一种方法（图１2-2a)为一次成形，其优点是用一副模具成形,可以提高生产率,减少所需设备和操作人员。
缺点是毛坯的整个面积几乎都参与激烈的变形，零件表面擦伤严重，且擦伤面积大，零件形状与尺寸都不精确,弯曲处变薄严重,这些缺陷将随零件“腿”长的增加和“腿”长的减小而愈加明显。
第二种方法(图12-2b)是先用一副模具弯曲端部两角，然后在另一副模具上弯曲中间两角。
这显然比第一种方法弯曲变形的激烈程度缓和的多,但回弹现象难以控制，且增加了模具、设备和操作人员。
冲压模设计经典案例
工序号 1 2
3 3 4
5 6
工序名称 备料 钳工
铣 磨 线切割
热处理 检验
工序内容
设备
铣削各面142*82*13
铣床
1、 画螺纹孔、销钉孔、型孔的中 铣床 心线和打线切割孔中心线
2、 钻螺纹孔并攻丝、钻销钉孔并 绞孔、钻线切割孔
铣固定凸模的沉孔
铣床
140*80*12 保证高的两面的粗糙度 磨床
（2）查《冷冲模国家标准》
选取如下尺寸（本因尽量避
免括号内的尺寸，但因其规
格的组合与计算结果相差太
大故勉强取之）
零件名称
尺寸
数量
垫板(上) 140*80*6 1
固定板（上） 140*80*14 1
凹模 140*80*16 1
卸料板 140*80*12 1
中间板 140*80*10 1
固定板（下） 140*80*16 1
凹模板
工艺过程卡
材料名称及 牌号
T10A
产品名称 落寸
工序号 1 2
150×100×20
凹模板
工序名称
工序内容
备料
铣削、保证毛坯142*82*18
钳工
（1）、划型孔、螺钉、销钉中心 线，
（2）、钻螺纹底孔并攻丝； 钻、绞型孔;钻线切割中心孔
3
铣
保证尺寸140.5*80.5*16.5
目录
1、 设计任务如图 2、 冲裁的工艺分析 3、 冲裁工艺方案的确定 4、 排样图设计 5、 冲裁压力及压力中心的确定 6、 计算凹模外形尺寸和选择典
型组合 7、 模具主要零部件的设计
8、 凹凸模刃口尺寸计算 9、 编制工艺规程 10、 装配图、零件图 11、 致谢 12、 附录参考资料
冲压模具图解
冲压模具图例(示图)常闭触头级进模具滑片级进模产品图滑片级进模具产品装配图冲孔、落料级进模〔一〕冲孔、落料级进模〔二〕定转子片硬质合金级进模模具装配图磁轭片硬质合金级进模动触座级进模具装配图动触座级进模具装配图二接触板级进模具装配图压簧级进自动模压簧级进自动模产品图二轮压簧级进模铆接成形级进模具装配图钩式送料连续拉深模钩式送料连续拉深模产品图二滚轴式送料切断、压弯级进模产品图滚轴式送料切断、压弯级进模产品图二插销式送料压弯、切断级进模具装配图定转子硬质合金级进模双切口连续拉深模具装配图整带料自动连续拉深模具装配图整带料自动连续拉深模具产品图对向凹模汽车车门齿板模具装配图汽车车门齿板产品图汽车散热器罩修边冲孔模周密冲裁模〔一〕周密冲裁模〔二〕周密冲裁模〔三〕正装-倒装复合模子冲片复合模模具装配图磁极片复合模模具装配图转子冲槽复合模模具装配图歪楔式冲孔模调焦导向盘侧向模具装配图槽钢产品图剖切模－管件切槽模模具产品装配图外缘－内缘－整修模－筒壁切舌模自行车花盘冷挤模管子冲孔、扩口模模具装配图装配模模具装配图液压胀形模产品图通用切断模产品图汽车前围外板拉深模变薄-旋转变薄模具装配图液压拉深模产品图大型件弯曲曲折折曲曲折折折折模V形件-U形件-W形件弯曲曲折折曲曲折折折折模Z形件-圆形件弯曲曲折折曲曲折折折折模产品图卷圆模产品图压圈弯曲曲折折曲曲折折折折模模具装配图螺旋弯曲曲折折曲曲折折折折模模具装配图其它外形件弯曲曲折折曲曲折折折折模产品图。
冲压模具结构设计及实例
冲压模具结构设计及实例冲压模具是指用于冲压工艺的模具，它是冲压工艺中的重要组成部分。
冲压模具的结构设计对于冲压工艺的质量和效率具有重要影响。
本文将从冲压模具的结构设计和实例两个方面进行探讨。
一、冲压模具的结构设计冲压模具的结构设计是冲压工艺的关键环节之一。
一个优秀的冲压模具需要具备以下几个方面的设计要素：1. 合理的结构布局：冲压模具的结构布局应该合理，能够满足冲压工艺的要求，并且方便操作和维护。
通常包括上下模座、导向装置、冲头、顶出装置等部分。
2. 合适的材料选择：冲压模具需要承受较大的冲击和摩擦力，因此材料的选择非常重要。
常用的材料有优质合金钢、工具钢等，具有较高的硬度和耐磨性。
3. 合理的导向装置：导向装置能够确保上下模具的准确对位，以保证冲压工艺的精度。
常见的导向装置有滑块导向、销针导向等。
4. 适当的顶出装置：顶出装置能够将冲制件从模具中顶出，以便进行下一步的操作。
顶出装置的设计需要考虑冲制件的形状和尺寸等因素。
5. 合理的冲头设计：冲头是冲压模具的重要组成部分，其设计需要考虑冲制件的形状和尺寸等因素。
同时，冲头的材料选择和热处理也非常重要。
二、冲压模具结构设计实例以下是一个钣金冲压模具的结构设计实例：该冲压模具用于加工一种带有凹槽的钣金零件。
该零件的厚度为2mm，材料为优质冷轧板。
根据对该零件的要求，设计出了以下的冲压模具结构：1. 上模座：采用整体式上模座，材料为优质合金钢。
上模座上设置有导向装置，确保上下模具的准确对位。
2. 下模座：采用整体式下模座，材料为优质合金钢。
下模座上设置有顶出装置，以便将冲制件顶出。
3. 冲头：冲头采用硬质合金材料制造，并经过热处理，以提高其硬度和耐磨性。
冲头的形状和尺寸与钣金零件的凹槽相匹配。
4. 引导装置：在上模座和下模座上设置有引导装置，确保上下模具的准确对位，以保证冲制件的精度。
通过以上的结构设计，该冲压模具能够满足钣金零件的冲压工艺要求。
冲制过程中，上下模具准确对位，冲头能够将钣金材料冲剪成带有凹槽的零件，并通过顶出装置将零件顶出，以便进行下一步的操作。
冲压模具设计实例
弯曲模零件简图：如图3-11所示零件名称：汽车务轮架加固板材料：08钢板厚度：4mm生产批量：大量生产要求编制工艺方案。
图3-11 汽车备轮架加固板零件图一. 冲压件的工艺分析该零件为备轮架加固板，材料较厚，其主要作用是增加汽车备轮架强度。
零件外形对称，无尖角、凹陷或其他形状突变，系典型的板料冲压件。
零件外形尺寸无公差要求，壁部圆角半径，相对圆角半径为，大于表相关资料所示的最小弯曲半径值，因此可以弯曲成形。
的八个小孔和两个腰圆孔分别均布在零件的三个平面上，孔距有们置要求，但孔径无公差配合。
圆孔精度不高，弯曲角为，也无公差要求。
通过上述工艺分析，可以看出该零件为普通的厚板弯曲件，尺寸精度要求不高，主要是轮廓成形问题，又属大量生产，因此可以用冲压方法生产。
二. 确定工艺方案（1）计算毛坯尺寸该零件的毛坯展开尺寸可按式下式计算：上式中圆角半径；板料厚度；为中性层系数，由表查得；，为直边尺寸，由图3-13可知，将这些数值代入，得毛坯宽度方向的计算尺寸考虑到弯曲时板料纤维的伸长，经过试压修正，实际毛坯尺寸取。
同理，可计算出其他部位尺寸，最后得出如图3-14所示的弯曲毛坯的形状和尺寸。
（2）确定排样方式和计算材料利用率图3-14的毛坯形状和尺寸较大，为便于手工送料，选用单排冲压。
有三种排样方式，见图3-15a、b、c。
由表查得沿送料进方向的搭边，侧向搭边，因此，三种单排样方式产材料利用率分别为64％、64％和70％。
第三种排样方式，落料时需二次送进，但材料利用率最高，为此，本实例可选用第三种排样方法。
图3-14 加固板冲压件展开图a）材料利用率64% b）材料利用率64%c）材料利用率70%图3-15 加固板的排样方式（3）冲压工序性质和工序次数的选择冲压该零件，需要的基本工序和次数有：（a）落料；（b）冲孔6个；（c）冲底部孔2个；（d）冲孔；（e）冲2个腰圆孔；（f）首次弯曲成形；（g）二次弯曲成形。
（1）工序组合及其方案比较根据以上这些工序，可以作出下列各种组合方案。
冲压模具设计实例
冲压模具设计实例冲压模具是一种常见的机械模具，用于在冲压过程中对金属材料进行切割、弯曲、拉伸等加工。
下面是一个冲压模具设计的实例：设计要求：设计一个用于冲压汽车车身外壳的模具。
车身外壳由钣金材料制成，需要进行切割、弯曲和拉伸等加工。
模具应具有高效、稳定的冲压性能，并能够满足汽车外壳的精度和质量要求。
设计步骤：1.确定模具结构：根据汽车车身外壳的形状和加工要求，决定采用什么样的模具结构。
常见的模具结构有单步模具、多工位模具和逐步模具等。
考虑到冲压外壳的复杂形状和多种加工要求，选择采用多工位模具。
2.分析冲压工艺：对汽车车身外壳进行冲压工艺分析，确定需要进行的切割、弯曲和拉伸等加工步骤。
根据工艺要求，确定每一个工位的动作和工艺参数。
3.设计模具结构：根据冲压工艺和要求，设计模具的结构。
模具主要由上模板、下模板、顶柱、导向柱、導向套和模具座等组成。
根据模具的结构和功能要求，确定各个零部件的形状、尺寸和安装方式。
4.绘制模具图纸：根据设计的模具结构，绘制模具的详细图纸。
图纸应包含模具的各个零部件的尺寸、形状和配合要求，以及模具的装配和使用说明。
5.进行模具加工：根据模具图纸，制作和加工模具的各个零部件。
根据材料的选择和工艺要求，采用不同的加工方式，包括铣削、车削、镗削和磨削等。
6.完成模具装配：将加工好的各个零部件进行装配，确保零部件的配合精度和工作性能。
对模具进行调试和试用，保证模具的稳定性和工艺性能。
7.进行模具试产：使用设计好的模具对汽车车身外壳进行试产。
根据试产效果和质量，对模具进行优化和改进。
对模具的结构和工艺参数进行调整，以提高冲压效率和产品质量。
8.进行产量生产：在模具试产通过后，开始进行批量生产。
根据生产计划，进行模具的换模和调试，确保每个模具的稳定性和工艺性能。
对产量进行检测和控制，保证产品的质量和工艺要求。
以上是一个冲压模具设计的实例。
在实际设计中，还需要考虑材料、设备和加工工艺等因素。
《冲压模具课程设计》范例
《冲压模具课程设计》范例《冲压模具课程设计》范例【范例】(1)题目：东风EQ-1090汽车储气简支架(2)原始数据数据如图7—1所示。
大批量生产，材料为Q215，t=3mm。
图7-1零件图(3)工艺分析此工件既有冲孔，又有落料两个工序。
材料为Q235、t=3mm的碳素钢，具有良好的冲压性能，适合冲裁，工件结构中等复杂，有一个直径φ44mm的圆孔，一个60mm×26mm、圆角半径为R6mm的长方形孔和两个直径13mm的椭圆孔。
此工件满足冲裁的加工要求，孔与孔、孔与工件边缘之间的最小壁厚大于8mm。
工件的尺寸落料按ITll级，冲孔按IT10级计算。
尺寸精度一般，普通冲裁完全能满足要求。
(4)冲裁工艺方案的确定①方案种类该工件包括落料、冲孑L两个基本工序，可有以下三种工艺方案。
方案一：先冲孔，后落料。
采用单工序模生产。
方案二：冲孔一落料级进冲压。
采用级进模生产。
方案三：采用落料一冲孔同时进行的复合模生产。
②方案的比较各方案的特点及比较如下。
方案一：模具结构简单，制造方便，但需要两道工序，两副模具，成本相对较高，生产效率低，且更重要的是在第一道工序完成后，进入第二道工序必然会增大误差，使工件精度、质量大打折扣，达不到所需的要求，难以满足生产需要。
故而不选此方案。
方案二：级进模是一种多工位、效率高的加工方法。
但级进模轮廓尺寸较大，制造复杂，成本较高，一般适用于大批量、小型冲压件。
而本工件尺寸轮廓较大，采用此方案，势必会增大模具尺寸，使加工难度提高，因而也排除此方案。
方案三：只需要一套模具，工件的精度及生产效率要求都能满足，模具轮廓尺寸较小、模具的制造成本不高。
故本方案用先冲孔后落料的方法。
③方案的确定综上所述，本套模具采用冲孔一落料复合模。
(5)模具结构形式的确定复合模有两种结构形式，正装式复合模和倒装式复合模。
分析该工件成形后脱模方便性，正装式复合模成形后工件留在下模，需向上推出工件，取件不方便。
冲压模具设计和制造实例
冲压模具设计与制造实例例：图1所示冲裁件,材料为A3,厚度为2mm,大批量生产.试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程. 零件名称：止动件 生产批量：大批 材料：A3 材料厚度：t=2mm一、 冲压工艺与模具设计1.冲压件工艺分析①材料：该冲裁件的材料A3钢是普通碳素钢,具有较好的可冲压性能. ②零件结构：该冲裁件结构简单,并在转角有四处R2圆角,比较适合冲裁. ③尺寸精度：零件图上所有未注公差的尺寸,属自由尺寸,可按IT14级确定工件尺寸的公差.孔边距12mm 的公差为,属11级精度.查公差表可得各尺寸公差为：零件外形：65 mm 24 mm 30 mm R30 mm R2 mm零件内形：10 mm孔心距：37±0.31mm 结论：适合冲裁. 2.工艺方案及模具结构类型该零件包括落料、冲孔两个工序,可以采用以下三种工艺方案：+①先落料,再冲孔,采用单工序模生产.②落料-冲孔复合冲压,采用复合模生产.③冲孔-落料连续冲压,采用级进模生产.方案①模具结构简单,但需要两道工序、两套模具才能完成零件的加工,生产效率较低,难以满足零件大批量生产的需求.由于零件结构简单,为提高生产效率,主要应采用复合冲裁或级进冲裁方式.由于孔边距尺寸12 mm有公差要求,为了更好地保证此尺寸精度,最后确定用复合冲裁方式进行生产.工件尺寸可知,凸凹模壁厚大于最小壁厚,为便于操作,所以复合模结构采用倒装复合模及弹性卸料和定位钉定位方式.3.排样设计查冲压模具设计与制造表 2.5.2,确定搭边值：两工件间的搭边：a=2.2mm工件边缘搭边：a1=2.5mm步距为：32.2mm条料宽度B=D+2a1=65+2=70确定后排样图如2所示一个步距内的材料利用率η为：η=A/BS×100%=1550÷70××100%=%查板材标准,宜选900mm×1000mm的钢板,每张钢板可剪裁为14张条料70mm×1000mm,每张条料可冲378个工件,则η为：η=nA1/LB×100%=378×1550/900×1000×100%=%即每张板材的材料利用率为%4.冲压力与压力中心计算⑴冲压力落料力 F总=τ=××2×450=KN其中τ按非退火A3钢板计算.冲孔力 F冲=τ=×2π×10×2×450=KN其中：d 为冲孔直径,2πd为两个圆周长之和.卸料力 F卸=K卸F卸=×=KN推件力 F推=nK推F推=6××=KN其中 n=6 是因有两个孔.总冲压力：F总= F落+ F冲+ F卸+ F推=+++=KN⑵压力中心如图3所示：由于工件X方向对称,故压力中心x0=32.5mm=13.0mm其中：L1=24mm y1=12mmL2=60mm y2=0mmL3=24mm y1=12mmL4=60mm y4=24mmL5=60mm y5=27.96mmL6=60mm y6=24mmL7=60mm y7=12mmL8=60mm y8=12mm计算时,忽略边缘4-R2圆角.由以上计算可知冲压件压力中心的坐标为,135.工作零件刃口尺寸计算落料部分以落料凹模为基准计算,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准计算,冲孔凹模按间隙值配制.即以落料凹模、冲孔凸模为基准,凸凹模按间隙值配制.刃口尺寸计算见表16.工作零件结构尺寸落料凹模板尺寸：凹模厚度：H=kb≥15mmH=×凹模边壁厚：c≥~2H=~2×=~mm 实取c=30mm凹模板边长：L=b＋2c=65＋2×30=125mm查标准JB/T ：凹模板宽B=125mm故确定凹模板外形为：125×125×18mm.将凹模板作成薄型形式并加空心垫板后实取为：125×125×14mm.凸凹模尺寸：凸凹模长度：L=h1+h2+h=16+10+24=50mm其中：h1-凸凹模固定板厚度h2-弹性卸料板厚度h-增加长度包括凸模进入凹模深度,弹性元件安装高度等凸凹模内外刃口间壁厚校核：根据冲裁件结构凸凹模内外刃口最小壁厚为7mm,根据强度要求查冲压模具设计与制造表2.9.6知,该壁厚为4.9mm即可,故该凸凹模侧壁强度足够.冲孔凸模尺寸：凸模长度：L凸= h1+h2+h3=14+12+1440mm其中：h1-凸模固定板厚 h2-空心垫板厚 h3-凹模板厚凸模强度校核：该凸模不属于细长杆,强度足够.7.其它模具零件结构尺寸根据倒装复合模形式特点：凹模板尺寸并查标准JB/,确定其它模具模板尺寸列于表2：根据模具零件结构尺寸,查标准GB/选取后侧导柱125×25标准模架一副.8.冲床选用根据总冲压力 F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块.其主要工艺参数如下：公称压力：63KN滑块行程：130mm行程次数：50次/分最大闭合高度：360mm连杆调节长度：80mm工作台尺寸前后×左右：480mm×710mm二、模具制造1、主要模具零件加工工艺过程制件：柴油机飞轮锁片材料：Q235料厚：1.2mm该制件为大批量生产,制品图如下：一冲裁件的工艺分析1、冲裁件为Q235号钢,是普通碳素钢,有较好的冲压性能,由设计书查得τ=350Mpa.2、该工作外形简单,规则,适合冲压加工.3、所有未标注公差尺寸,都按IT14级制造.4、结论：工艺性较好,可以冲裁.方案选择：方案一：采用单工序模.方案二：采用级进模.方案三：采用复合模.单工序模的分析单工序模又称简单模,是压力机在一次行程内只完成一个工序的冲裁模.工件属大批量生产,为提高生产效率,不宜采用单工序模,而且单工序模定位精度不是很高,所以采用级进模或复合模.级进模的分析级进模是在压力机一次行程中,在一副模具上依次在几个不同的位置同时完成多道工序的冲模.因为冲裁是依次在几个不同的位置逐步冲出的,因此要控制冲裁件的孔与外形的相对位置精度就必须严格控制送料步距,为此,级进模有两种基本结构类型：用导正销定距的级进模和用侧刃定距的级进模.另外级进模有多个工序所以比复合模效率低.复合模的分析复合模是在压力机一次工作行程中,在模具同一位置同时完成多道工序的冲模.它不存在冲压时的定位误差.特点：结构紧凑,生产率高,精度高,孔与外形的位置精度容易保证,用于生产批量大.复合模还分为倒装和正装两种,各有优缺点.倒装复合模但采用直刃壁凹模洞口凸凹模内有积存废料账力较大,正装复合模的优点是：就软就薄的冲裁件,冲出的工件比较平整,平直度高,凸凹模内不积存废料减小孔内废料的胀力,有利于凸凹模减小最小壁厚.经比较分析,该制件的模具制造选用导料销加固定挡料销定位的弹性卸料及上出件的正装复合模.二排样图设计及冲压力和压力中心的计算由3-6,3-8表可查得：a1=,a=,△=查书391.料宽计算： B=D+2a=62+2=64mm2.步距：A=D=a1=62+=62.8mm3.材料利用率计算：η=A/BS×100%=πR2-πR2+12/64=312-+/64×100%=%其中a是搭边值,a1是工作间隙,D是平行于送料方向冲材件的宽度,S是一个步距内制件的实际面积,A是步距,B是料宽,R1是大圆半径,R2是小圆半径,12×是方孔的面积,η为一个步距内的材料的利用率4.冲裁总压力的确定：L=231+2+12+2=周边总长计算冲裁力：F=KLtτ查设计指导书得τ=350MpaF=350≈180KN落料力：F落=τ=231350=卸料力：F卸=kF落==冲孔力：F冲=τ+12+2350=顶件力：F顶=-k2F落==冲裁总压力：F∑=F落+F卸+F冲+F顶=+++=F压=~F∑=246KN说明：K为安全系数,一般取；k为卸料力系数,其值为~,在上式中取值为；k2为顶件力系数,其值为~,式中取值为5.压力机的初步选用：根据制件的冲裁的公称压力,选用开式双柱可倾式压力机,公称压力为350k N 形号为J23-35 满足：F压≥F∑。
冲压模具设计实例
冲压模具设计实例设计实例：汽车车门内板冲压模具1.需求分析首先进行需求分析，了解客户对产品的要求。
在这个实例中，我们的客户要求生产汽车车门内板，需要模具能够冲压出符合要求的车门内板。
2.零件设计根据客户需求，设计车门内板零件。
考虑到实际生产中的材料和工艺要求，确定车门内板的形状、尺寸和厚度等。
3.工艺设计根据车门内板的形状和材料特性，确定冲压工艺。
包括冲压次数、冲压力度、冲裁布局等。
4.模具设计根据上述工艺要求，开始进行冲压模具的设计。
主要步骤如下：(1)模具结构设计：确定模具的结构形式，包括上模座、下模座、导柱、导套等部件。
(2)模具材料选择：根据模具的使用要求和生产批量确定模具材料。
汽车车门内板的生产通常使用耐磨性、强度高的工具钢。
(3)模具零件设计：根据模具结构设计的要求，设计模具的每个零件，包括上模、下模、剪切刀等。
(4)组件装配设计：将每个零件进行装配设计，确保零件可以精准地定位和配合。
(5)冲裁布局设计：根据冲裁过程的要求，确定上模、下模和冲裁刀的位置和布局，确保冲裁过程稳定和准确。
(6)模具热处理设计：由于模具在冲压过程中受到较大的应力和摩擦力，需要进行热处理，提高其硬度和耐磨性。
(7)模具安装设计：考虑到模具的使用和维护，设计合理的模具安装方式，方便更换模具和进行维护。
5.模具加工制造根据模具设计图纸，进行模具加工制造。
包括数控加工、磨削、电火花等工艺。
确保模具加工精度和质量。
6.模具调试和试产完成模具制造后，进行模具的调试和试产。
包括模具的安装和调整，冲压参数的调整等。
确保模具运行稳定和冲压产品质量合格。
通过以上步骤，完成一套汽车车门内板冲压模具的设计和制造。
在实际生产中，可以根据需求进行相应的改进和优化。
冲压模具设计是一门综合性较强的工程技术，需要综合考虑材料、工艺、机械、加工等方面的知识。
只有通过科学合理的设计，才能制造出高质量的冲压模具。
冲压模具结构设计及实例
冲压模具结构设计及实例冲压模具是现代工业中常用的一种模具，广泛应用于汽车、家电、电子、航空航天等行业。
冲压模具的结构设计对于产品的质量和生产效率起着至关重要的作用。
本文将以冲压模具结构设计及实例为主题，详细介绍冲压模具的结构设计原则和实例。
一、冲压模具结构设计原则1. 合理的结构设计：冲压模具的结构设计应该考虑到产品的形状和尺寸要求，合理安排模具的各个零部件，并确保结构的稳定性和刚度。
2. 材料的选择：冲压模具的零部件应选用高强度、耐磨损的材料，以提高模具的使用寿命和抗疲劳性能。
3. 零部件的加工精度：冲压模具的零部件加工精度要求较高，特别是模具的工作表面，应具备高度的平整度和光洁度，以确保产品的质量。
4. 模具的便于维修：冲压模具在使用过程中会出现磨损和损坏的情况，因此模具的设计应考虑到维修方便性，以减少停机时间和成本。
二、冲压模具结构设计实例以汽车车门的冲压模具为例，介绍冲压模具的结构设计。
1. 上模：上模是冲压模具的主要构件，上模上安装有冲头和定位销。
冲头通过上模的动作，在下模上对工件进行冲压加工。
2. 下模：下模是冲压模具的另一个重要构件，下模上安装有模座和导柱。
模座用于支撑工件，在冲压过程中起到定位和支撑作用。
3. 前导柱和后导柱：前导柱和后导柱用于保持上模和下模的水平位置，以确保冲压过程中的精度和稳定性。
4. 导向套和导向销：导向套和导向销用于引导上模和下模的运动方向，避免模具在工作中出现偏差和误差。
5. 冲头和冲座：冲头和冲座是冲压模具的核心部分，冲头通过上模和冲座的动作，对工件进行冲压加工。
6. 顶出装置：顶出装置用于将冲压后的工件从模具中顶出，以便后续的加工和装配。
7. 模具底座：模具底座是冲压模具的支撑部分，用于固定模具和连接冲床。
以上是汽车车门的冲压模具结构设计的简要介绍，实际的冲压模具设计过程还需要考虑到更多细节和工艺要求。
总结：冲压模具的结构设计对于产品的质量和生产效率有着重要的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲压模具实例例8.2.1冲裁模设计与制造实例工件名称：手柄工件简图：如图8.2.1所示。
生产批量：中批量材料：Q235-A钢材料厚度：1.2mm1．冲压件工艺性分析此工件只有落料和冲孔两个工序。
材料为Q235-A钢，具有良好的冲压性能，适合冲裁。
工件结构相对简单，有一个φ8mm的孔和5个φ5mm 的孔；孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为3．5mm （大端4个φ5mm的孔与φ8mm孔、φ5mm的孔与R16mm外圆之间的壁厚）。
工件的尺寸全部为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足要求。
2．冲压工艺方案的确定该工件包括落料、冲孔两个基本工序，可有以下三种工艺方案：方案一：先落料，后冲孔。
采用单工序模生产。
方案二：落料-冲孔复合冲压。
采用复合模生产。
方案三：冲孔-落料级进冲压。
采用级进模生产。
方案一模具结构简单，但需两道工序两副模具，成本高而生产效率低，难以满足中批量生产要求。

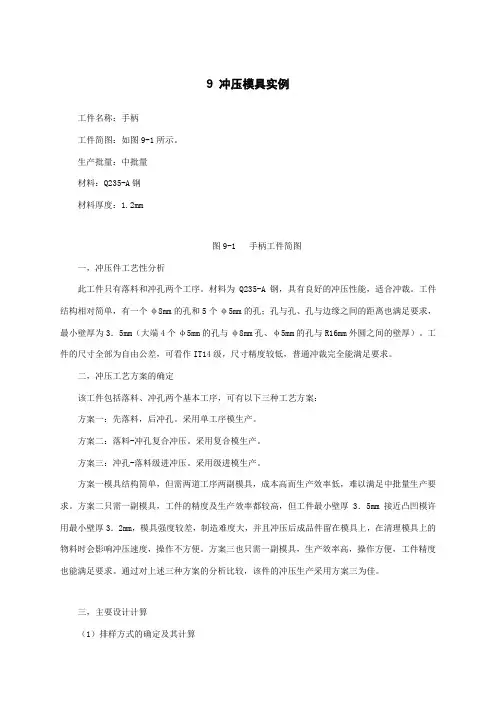

方案二只需一副模具，工件的精度及生产效率都较高，但工件最小壁厚3．5mm接近凸凹模许用最小壁厚3．2mm，模具强度较差，制造难度大，并且冲压后成品件留在模具上，在清理模具上的物料时会影响冲压速度，操作不方便。
方案三也只需一副模具，生产效率高，操作方便，工件精度也能满足要求。
通过对上述三种方案的分析比较，该件的冲压生产采用方案三为佳。
3．主要设计计算（1）排样方式的确定及其计算设计级进模，首先要设计条料排样图。
手柄的形状具有一头大一头小的特点，直排时材料利用率低，应采用直对排，如图8.2.2所示的排样方法，设计成隔位冲压，可显著地减少废料。
隔位冲压就是将第一遍冲压以后的条料水平方向旋转180°，再冲第二遍，在第一次冲裁的间隔中冲裁出第二部分工件。
搭边值取2．5mm和3．5mm，条料宽度为135mm，步距离为53 mm，一个步距的材料利用率为78%（计算见表8.2.1）。
查板材标准，宜选950mm×1500mm的钢板，每张钢板可剪裁为7张条料（135mm×1500mm），每张条料可冲56个工件，故每张钢板的材料利用率为76%。
图8.2.1 手柄工件简图图8.2.2 手柄排样图（2）冲压力的计算该模具采用级进模，拟选择弹性卸料、下出件。
冲压力的相关计算见表8.2.1。
根据计算结果，冲压设备拟选J23-25。
（3）压力中心的确定及相关计算计算压力中心时，先画出凹模型口图，如图8.2.3所示。
在图中将xoy 坐标系建立在图示的对称中心线上，将冲裁轮廓线按几何图形分解成L1～L6共6组基本线段，用解析法求得该模具的压力中心C点的坐标（13.57，11.64）。
有关计算如表8.2.2所示。
由以上计算结果可以看出，该工件冲裁力不大，压力中心偏移坐标原点O较小，为了便于模具的加工和装配，模具中心仍选在坐标原点O。
若选用J23-25冲床，C点仍在压力机模柄孔投影面积范围内，满足要求。
（4）工作零件刃口尺寸计算在确定工作零件刃口尺寸计算方法之前，首先要考虑工作零件的加工方法及模具装配方法。
结合该模具的特点，工作零件的形状相对较简单，适宜采用线切割机床分别加工落料凸模、凹模、凸模固定板以及卸料板，这种加工方法可以保证这些零件各个孔的同轴度，使装配工作简化。
因此工作零件刃口尺寸计算就按分开加工的方法来计算，具体计算见表8.2.3所示。
图8.2.3 凹模型口图（5）卸料橡胶的设计卸料橡胶的设计计算见表8.2.4。
选用的四块橡胶板的厚度务必一致，不然会造成受力不均匀，运动产生歪斜，影响模具的正常工作。
4．模具总体设计（1）模具类型的选择由冲压工艺分析可知，采用级进冲压，所以模具类型为级进模。
（2）定位方式的选择因为该模具采用的是条料，控制条料的送进方向采用导料板，无侧压装置。
控制条料的送进步距采用挡料销初定距，导正销精定距。
而第一件的冲压位置因为条料长度有一定余量，可以靠操作工目测来定。
（3）卸料、出件方式的选择因为工件料厚为1.2mm，相对较薄，卸料力也比较小，故可采用弹性卸料。
又因为是级进模生产，所以采用下出件比较便于操作与提高生产效率。
（4）导向方式的选择为了提高模具寿命和工件质量，方便安装调整，该级进模采用中间导柱的导向方式。
5．主要零部件设计（1）工作零件的结构设计①落料凸模结合工件外形并考虑加工，将落料凸模设计成直通式，采用线切割机床加工，2个M8螺钉固定在垫板上，与凸模固定板的配合按H6/m5。
其总长L可按公式2.9.2计算：=20+14+1.2+28.8=64mm具体结构可参见图8.2.4（a）所示。
②冲孔凸模因为所冲的孔均为圆形，而且都不属于需要特别保护的小凸模，所以冲孔凸模采用台阶式，一方面加工简单，另一方面又便于装配与更换。
其中冲5个φ5的圆形凸模可选用标准件BⅡ型式（尺寸为5.15×64）。
冲φ8mm孔的凸模结构如图8.2.4（b）所示。
③凹模凹模采用整体凹模，各冲裁的凹模孔均采用线切割机床加工，安排凹模在模架上的位置时，要依据计算压力中心的数据，将压力中心与模柄中心重合。
其轮廓尺寸可按公式2.9.3、2.9.4计算：凹模厚度H=kb=0.2×127mm=25.4mm（查表2.9.5得k=0.2）凹模壁厚c=（1.5～2）H=38～50.8mm取凹模厚度H=30mm，凹模壁厚c=45mm，凹模宽度B=b+2c=（127+2×45）mm=217mm凹模长度L取195mm（送料方向）凹模轮廓尺寸为195mm×217mm×30mm，结构如图8.2.4（c）所示。
（2）定位零件的设计落料凸模下部设置两个导正销，分别借用工件上φ5mm和φ8mm两个孔作导正孔。
φ8mm导正孔的导正销的结构如图8.2.5所示。
导正应在卸料板压紧板料之前完成导正，考虑料厚和装配后卸料板下平面超出凸模端面lmm ，所以导正销直线部分的长度为1．8mm。
导正销采用H7/r6安装在落料凸模端面，导正销导正部分与导正孔采用H7/h6配合。
起粗定距的活动挡料销、弹簧和螺塞选用标准件，规格为8×16。
（3）导料板的设计导料板的内侧与条料接触，外侧与凹模齐平，导料板与条料之间的间隙取1mm，这样就可确定了导料板的宽度，导料板的厚度按表2.9.7选择。
导料板采用45钢制作，热处理硬度为40～45HRC，用螺钉和销钉固定在凹模上。
导料板的进料端安装有承料板。
（4）卸料部件的设计①卸料板的设计卸料板的周界尺寸与凹模的周界尺寸相同，厚度为14mm。
卸料板采用45钢制造，淬火硬度为40～45HRC。
②卸料螺钉的选用卸料板上设置4个卸料螺钉，公称直径为12mm，螺纹部分为M10×10mm。
卸料材料：Crl2MoV 热处理：58～62HRC 技术要求：尾部与凸模固定板按H6/m5配合材料：Crl2MoV热处理：58～62HRC材料：Crl2 MoV 热处理：60～64HRC图8.2.4 工作零件钉尾部应留有足够的行程空间。
卸料螺钉拧紧后，应使卸料板超出凸模端面lmm，有误差时通过在螺钉与卸料板之间安装垫片来调整。
（5）模架及其它零部件设计该模具采用中间导柱模架，这种模架的导柱在模具中间位置，冲压时可防止由于偏心力矩而引起的模具歪斜。
以凹模周界尺寸为依据，选择模架规格。
导柱d/mm×L/mm分别为φ28×160，φ32×160；导套d/mm×L/mm×D/mm 分别为φ28× 115×42，φ32×115×45。
上模座厚度H上模取45mm，上模垫板厚度H垫取10mm，固定板厚度H固取20mm，下模座厚度H 下模取50mm，那么，该模具的闭合高度：H闭=H上模＋H垫＋L＋H ＋H下模－h2 =（45＋10＋64＋30＋50－2）mm=197mm式中L——凸模长度，L=64 mm；H——凹模厚度，H=30mm；h2——凸模冲裁后进入凹模的深度，h2=2mm。
可见该模具闭合高度小于所选压力机J23-25的最大装模高度（220mm），可以使用。
6．模具总装图通过以上设计，可得到如图8.2.6所示的模具总装图。
模具上模部分主要由上模板、垫板、凸模（7个）、凸模固定板及卸料板等组成。
卸料方式采用弹性卸料，以橡胶为弹性元件。
下模部分由下模座、凹模板、导料板等组成。
冲孔废料和成品件均由漏料孔漏出。
条料送进时采用活动挡料销13作为粗定距，在落料凸模上安装两个导正销4，利用条料上φ5mm和φ8孔作导正销孔进行导正，以此作为条料送进的精确定距。
操作时完成第一步冲压后，把条料抬起向前移动，用落料孔套在活动挡料销13上，并向前推紧，冲压时凸模上的导正销4再作精确定距。
活动挡料销位置的设定比理想的几何位置向前偏移0．2mm，冲压过程中粗定位完成以后，当用导正销作精确定位时，由导正销上圆锥形斜面再将条料向后拉回约0．2mm而完成精确定距。
用这种方法定距，精度可达到0．02mm。
7．冲压设备的选定通过校核，选择开式双柱可倾压力机J23-25能满足使用要求。
其主要技术参数如下：公称压力：250KN滑块行程：65mm最大闭合高度：270mm最大装模高度：220mm图8.2.5 导正销图8-2-6手柄级进模装配图工作台尺寸（前后×左右）：370mm×560mm垫板尺寸（厚度×孔径）：50mm×200mm模柄孔尺寸：φ40mm×60mm最大倾斜角度：30°8．模具零件加工工艺本副冲裁模，模具零件加工的关键在工作零件、固定板以及卸料板，若采用线切割加工技术，这些零件的加工就变得相对简单。
图8.2.4（a）所示落料凸模的加工工艺过程如表8.2.5 所示。
凹模、固定板以及卸料板都属于板类零件，其加工工艺比较规范。
图8.2.4（c）所示凹模的加工过程与图7.2.1所示落料凹模的加工过程完全类似，见表7.2.4，在此不再重复。
9．模具的装配根据级进模装配要点，选凹模作为装配基准件，先装下模，再装上模，并调整间隙、试冲、返修。
具体装配见表8.2.6所示。
例8.2.2 拉深模设计与制造实例零件简图：如图8.2.7所示。
生产批量：大批量材料：镀锌铁皮材料厚度：1mm1． 冲压件工艺性分析该工件属于较典型圆筒形件拉深，形状简单对称，所有尺寸均为自由公差，对工件厚度变化也没有作要求，只是该工件作为另一零件的盖，口部尺寸φ69可稍作小些。
而工件总高度尺寸14mm 可在拉深后采用修边达要求。
2．冲压工艺方案的确定该工件包括落料、拉深两个基本工序，可有以下三种工艺方案：方案一：先落料，后拉深。
采用单工序模生产。
方案二：落料-拉深复合冲压。
