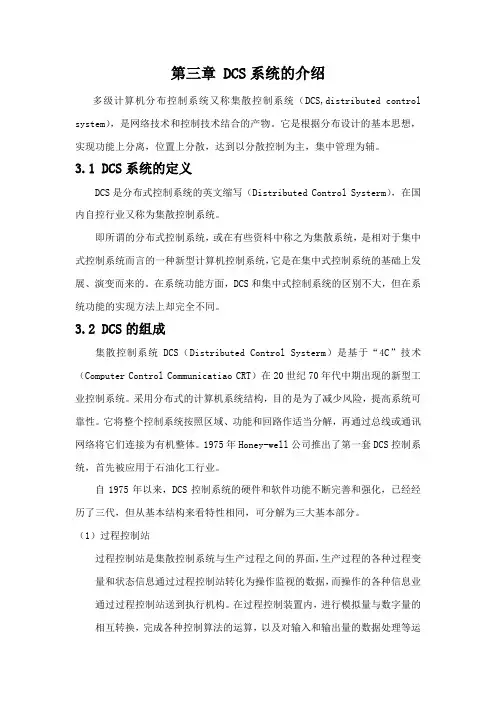

第三章 DCS系统的介绍多级计算机分布控制系统又称集散控制系统（DCS,distributed control system），是网络技术和控制技术结合的产物。
它是根据分布设计的基本思想，实现功能上分离，位置上分散，达到以分散控制为主，集中管理为辅。
3.1 DCS系统的定义DCS是分布式控制系统的英文缩写（Distributed Control Systerm），在国内自控行业又称为集散控制系统。
即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。
在系统功能方面，DCS和集中式控制系统的区别不大，但在系统功能的实现方法上却完全不同。
3.2 DCS的组成集散控制系统DCS（Distributed Control Systerm）是基于“4C”技术（Computer Control Communicatiao CRT）在20世纪70年代中期出现的新型工业控制系统。
采用分布式的计算机系统结构，目的是为了减少风险，提高系统可靠性。
它将整个控制系统按照区域、功能和回路作适当分解，再通过总线或通讯网络将它们连接为有机整体。
1975年Honey-well公司推出了第一套DCS控制系统，首先被应用于石油化工行业。
自1975年以来，DCS控制系统的硬件和软件功能不断完善和强化，已经经历了三代，但从基本结构来看特性相同，可分解为三大基本部分。
（1）过程控制站过程控制站是集散控制系统与生产过程之间的界面，生产过程的各种过程变量和状态信息通过过程控制站转化为操作监视的数据，而操作的各种信息业通过过程控制站送到执行机构。
在过程控制装置内，进行模拟量与数字量的相互转换，完成各种控制算法的运算，以及对输入和输出量的数据处理等运算。
（2）操作站操作站是操作人员与集散控制系统的界面，操作人员通过操作站了解生产过程的运行状况，并通过他发出操作指令。
