建筑构造与识图复习题库
(完整版)建筑识图与构造试题及答案
![(完整版)建筑识图与构造试题及答案](https://img.taocdn.com/s3/m/83939a06680203d8cf2f2406.png)
一.单选题(每小题2分,共24分)1.除住宅建筑之外的民用建筑高度大于()为高层建筑(不包括单层主体建筑),建筑总高度大于()时为超高层建筑。
A、16m,20层B、16m,40层C、24m,100层D、24m,100m2.结构的承重部分为梁柱体系,墙体只起围护和分隔作用,此种建筑结构称为()。
A、砌体结构B、框架结构C、板墙结构D、空间结构3.一般建筑跨度30m以上的大跨度建筑采用()结构。
A、砌体B、框架C、板墙D、空间4.建筑物的耐久等级为二级时其耐久年限为()年,适用于一般性建筑。
A、50~100B、80~150C、25~50D、15~255.建筑物的设计使用年限为50年,适用()。
A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6.耐火等级为二级的多层建筑,其房间隔墙需采用耐火极限()以上的()。
A、0.5小时,难燃烧体B、1小时,难燃烧体C、0.5小时,非燃烧体D、1小时,非燃烧体7.大型门诊楼属于()工程等级。
A、特级B、一级C、二级D、三级8.模数60M的数值是(),经常用于()。
A、60mm,构件截面或缝隙B、600mm,门窗洞口C、6000mm,柱距或开间D、60000mm,建筑总尺寸9.如果需要了解建筑内部的房间分布情况及估算建筑面积,可以查看()。
A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10.建筑平面图的外部尺寸俗称外三道,其中最里面一道尺寸标注的是()。
A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11.下列选项中,不是建筑剖面图所表达的内容的是()。
A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12.基础埋深不得过小,一般不小于()。
A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。
建筑识图与构造期末复习
![建筑识图与构造期末复习](https://img.taocdn.com/s3/m/d7884b3cbb1aa8114431b90d6c85ec3a87c28bdf.png)
《建筑识图与构造》复习题一、判断题(X ) 1、建筑设计包括初步设计、技术设计和施工图设计三个阶段。
除大型、特殊的建筑外,仅两个阶段:初步设计---方案图和施工图设计---施工图(J ) 2、公共建筑及综合性建筑总高度超过24m者为高层,超过100m为超高层建筑。
住宅按层数分(X ) 3、施工图阶段才应绘制建筑总平面,主要是确定建筑的建造位置。
各阶段均要总平面图(X ) 4、住宅建筑按层数划分,其中3〜6层为多层,10层以上为高层。
1~3层为低层,4~6层为多层,7~9层为中高层,10层以上为高层,100米以上为超高层(J ) 5、对于大多数民用建筑而言,日照是确定房屋正面间距的主要依据。
D=H0Xcot h D为日照间距H0为前栋建筑计算高度(前排檐口与后排低层窗台高差) h为冬至日太阳高度角(X ) 6、根据《建筑设计防火规范》,高层建筑的耐火等级分为四级。
高层只有一级和二级,没有三、四级(J ) 7、按照国家有关规定,普通住宅的层高,以2.8米为宜。
住宅净高不低于2.4米,层高不高于2.8米(J ) 8、《建筑模数协调统一标准》中规定,基本模数以1M表示,数值为100mm。
模数符号为M,1M=100mm(J ) 9、风玫瑰图表明了 1个地区1年中不同风向出现的频率,甚至包括夏季主导风向。
风玫瑰图表示某一地区的风向频率,包括全年、冬季、夏季(J ) 10、如建筑物设有散水构造,可以在建筑底层平面图中看到。
(J ) 11、楼梯平台的宽度应大于或等于梯段宽度。
平台净宽不小于梯段净宽,且不小于1.2米(X ) 12、建筑平面图可作为分层、砌筑内墙、铺设楼板等工作的重要依据。
平面图无法作为分层依据,分层数据体现在剖面图、立面图(X ) 13、在施工图阶段,建筑设计包括照明设计、给排水设计。
照明设计、给排水设计属设备专业设计(J ) 14、建筑立面图主要表达建筑物体型和外貌,以及外分构件的形状,位置和相互关系。
建筑构造与识图复习(1)
![建筑构造与识图复习(1)](https://img.taocdn.com/s3/m/7a5815ac0029bd64783e2c9d.png)
一、单选题(每题1分共35分)1.结构的承重部分为梁柱体系,墙体只起围护和分隔作用,此种建筑结构称为( B )。
A. 砌体结构B.框架结构C. 板墙结构D. 空间结构2.组成房屋的构件中,下列既属承重构件又是围护构件的是.AA. 墙、屋顶B. 楼板、基础C. 屋顶、基础D. 门窗、墙3.竖向承重构件为砖墙或砖柱,水平承重构件采用钢筋混凝土楼板、屋顶板,此种建筑结构称为( b )。
A. 砌体结构B.框架结构C. 板墙结构D. 空间结构4.模数60M的数值是,经常用于。
( C )A.60mm,构件截面和缝隙B.600mm,门窗洞口C. 6000mm,柱距或开间D. 60000mm,建筑总尺寸5.模数3M的数值是,经常用于。
( a )A.300mm,建筑跨度和缝隙尺寸 B.300mm,门窗洞口和柱距C. 3000mm,柱距或开间D. 3000mm,大型建筑的跨度和进深6.建筑物最下面的部分是( C )A. 地基B. 首层地面C. 基础D. 首层墙或柱7.当地下水的常年水位和最高水位处在地下室地面标高时,需要对地下作防潮气处理。
( C )A. 以上;墙体和地坪B.以上;地坪C. 以下;墙体和地坪D.以下;墙体8.基础埋置深度不超过( B )时,叫浅基础。
A . 500mmB . 5m C. 6m D . 5.5m9.按所用材料和受力特点,基础分为刚性和柔性两类,( c )属于刚性基础。
A.钢筋混凝土板式基础和砖基础B.钢筋混凝土板式基础和条形基础C.砖基础和混凝土基础D.钢筋混凝土条形基础和砖基础10.以下分类是按基础的材料受力特点分类的是( a )。
A.筏板基础、独立基础、条形基础B.刚性基础、柔性基础C.砖基础、条石基础、混凝土基础D.端承桩基础、摩擦桩基础11.锥形基础最薄处高度不小于,基础垫层厚度和混凝土强度分别不低于。
A.150mm;80mm厚和C15 B.200mm;100mm厚和C15 C.200mm;100mm厚和C20 D.250mm;100mm厚和C2012.属于柔性基础的是( b )A.混凝土基础B.钢筋混凝土基础C.毛石基础D.砖基础13.钢筋混凝土过梁,两端支承在墙上的长度不少于(d)A .180mmB .200mmC .120mm D.240mm14.钢筋混凝土圈梁断面高度不宜小于(d )A . 180mmB . 200mm C. 60mm D.120mm15.散水的宽度应比房屋挑檐宽外缘多出(c )A . 300mmB . 600mmC . 200mm D.240mm16.纵墙承重的优点是( c )。
建筑识图与构造考试试题与答案
![建筑识图与构造考试试题与答案](https://img.taocdn.com/s3/m/25661dc9b8d528ea81c758f5f61fb7360b4c2b2a.png)
建筑识图与构造考试试题与答案1、下面既属承重构件,又是围护构件的是()。
A、墙、屋顶B、基础、楼板C、屋顶、基础D、门窗、墙答案:A2、建筑物设计年限为50年,适用于()。
A、临时建筑B、普通住房C、纪念性建筑D、易于替换的结构构件答案:B3、下列铅笔中,硬度最大的是()。
A、HB、2HC、BD、2B答案:B4、建筑物中楼梯常用的坡度是()。
A、20oB、30oC、40oD、45o答案:B5、民用建筑窗洞口的宽度和高度均应采用()模数。
A、30mmB、300mmC、60mmD、600mm答案:B6、不属于结构设计总说明主要内容的是()。
A、图纸目录B、工程概况C、主要结构材料D、结构要点和施工要求答案:D7、对于砌块长度方向的错缝搭接有一定要求,中型空心砌块上下皮的搭接长度应不小于()mm。
A、90B、150C、100D、60答案:B8、在曲面按一定约束条件运动形成过程中,母线运动到曲面上的任一位置时,称为曲面的()A、线B、素线C、母线D、子线答案:B9、残疾人通行坡道的坡度不应大于()。
A、1:12B、1:10C、1:8D、1:6答案:A10、建筑物最下面的部分是()。
A、首层地面B、首层墙或柱C、基础D、地基答案:C11、长仿宋体的字高与字宽比值为()。
A、1B、1.4C、1.5D、√2答案:D12、哪个不属于变形缝的类型有()A、伸缩缝B、沉降缝C、抗震缝D、弹性缝答案:D13、装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。
()A、20mmB、25mmC、30mmD、40mm答案:A14、全地下室是指埋置深度为地下室净高的()以上。
A、1/3B、1/2C、1/4D、1/5答案:B15、肋梁式楼盖荷载的传递途径为()。
A、板一次梁一主梁一墙B、次梁一主梁一板一墙C、板一主梁一次梁一墙 D:、主梁一次梁一板一墙答案:A16、普通粘土砖的重量为()。
A、1斤B、5斤C、10斤D、20斤答案:B17、阳台是由()组成。
建筑识图与房屋构造复习题及答案
![建筑识图与房屋构造复习题及答案](https://img.taocdn.com/s3/m/d0b2c3d70342a8956bec0975f46527d3240ca69f.png)
建筑识图与房屋构造复习题一、单选题(共20题)1、为防止雨水污染外墙墙身,应采取的构造措施称为()。
A、散水B、踢脚C、墙裙D、勒脚正确答案:D2、墙体按受力状况分为( )。
A、承重墙,空体墙B、内墙,外墙C、实体墙,空体墙,复合墙D、承重墙,非承重墙正确答案:D3、楼房建筑中各层伸出室外的平台,可供使用者在上面休息、晾晒衣服、眺望或种花种草,此部分称为()。
A、雨棚B、阳台C、散水D、楼梯正确答案:B4、常见楼梯的坡度范围为()。
A、30~60B、20~45C、45~60D、30~45正确答案:B5、平屋顶坡度小于3%时,卷材宜沿()屋脊方向铺设。
A、平行B、垂直C、30°D、45°正确答案:A6、建筑的基本模数是模数协调中最基本的尺寸单位,用()表示。
A、MB、CC、GD、Q正确答案:A7、民用建筑中,窗子面积的大小主要取决于()的要求。
A、室内采光B、室内通风C、室内保温D、立面装饰正确答案:A8、为提高墙体的保温与隔热性能,不可采取的做法()。
(1.0)A、增加外墙厚度B、选用浅色的外墙装修材料C、在靠室外一侧设隔汽层D、采用组合墙体正确答案:B9、对砖混结构建筑,下面哪种作法不能够提高结构抗震性能()。
A、钢筋混凝土过梁B、空心楼板C、构造柱D、钢筋混凝土圈梁正确答案:B10、根据《建筑模数协调统一标准》的规定,我国基本模数的数值规定为()。
A、1000mmB、100mmC、10mmD、300mm正确答案:B11、基础的埋置深度是指()的垂直距离。
A、基础顶面至室外地面B、基础顶面至室内设计地面C、基础底面至室内地面D、基础底面至室外设计地面正确答案:D12、轻质隔墙一般着重要处理好( )。
A、强度B、隔音C、防火D、稳定正确答案:B13、建筑物地下室墙身防潮,应在墙面外侧填()。
A、高渗透性土壤B、低渗透性土壤C、任意土壤D、素混凝土正确答案:B14、()设置在建筑出入口处,起遮挡雨雪、改善室内采光和卫生条件等作用。

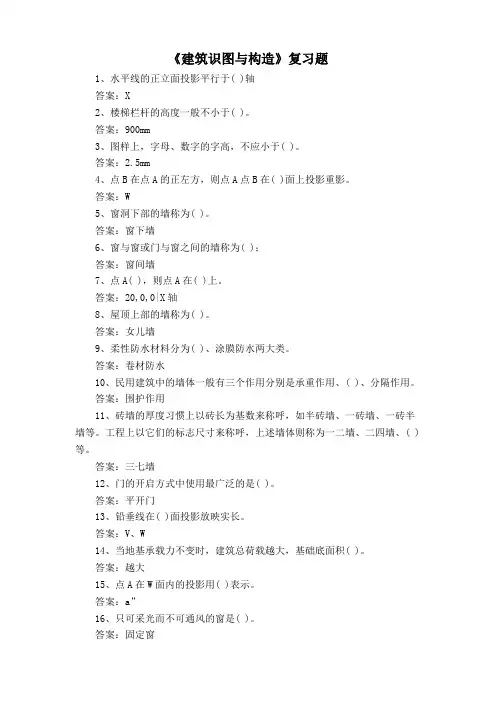

《建筑识图与构造》复习题
![《建筑识图与构造》复习题](https://img.taocdn.com/s3/m/2ab578de4bfe04a1b0717fd5360cba1aa9118c7d.png)
《建筑识图与构造》复习题1、水平线的正立面投影平行于( )轴答案:X2、楼梯栏杆的高度一般不小于( )。
答案:900mm3、图样上,字母、数字的字高,不应小于( )。
答案:2.5mm4、点B在点A的正左方,则点A点B在( )面上投影重影。
答案:W5、窗洞下部的墙称为( )。
答案:窗下墙6、窗与窗或门与窗之间的墙称为( );答案:窗间墙7、点A( ),则点A在( )上。
答案:20,0,0|X轴8、屋顶上部的墙称为( )。
答案:女儿墙9、柔性防水材料分为( )、涂膜防水两大类。
答案:卷材防水10、民用建筑中的墙体一般有三个作用分别是承重作用、( )、分隔作用。
答案:围护作用11、砖墙的厚度习惯上以砖长为基数来称呼,如半砖墙、一砖墙、一砖半墙等。
工程上以它们的标志尺寸来称呼,上述墙体则称为一二墙、二四墙、( )等。
答案:三七墙12、门的开启方式中使用最广泛的是( )。
答案:平开门13、铅垂线在( )面投影放映实长。
答案:V、W14、当地基承载力不变时,建筑总荷载越大,基础底面积( )。
答案:越大15、点A在W面内的投影用( )表示。
答案:a”16、只可采光而不可通风的窗是( )。
答案:固定窗17、《建筑模数协调统一标准》中规定,模数分为基本模数、模数数列和( )。
答案:导出模数18、建筑物的基础应埋置在冰冻层以下不小于( )处。
答案:200mm19、常用门的高度一般不小于( ),宽度是单扇700~1000mm,双扇1200~1800mm。
答案:2100mm20、一个工程设计中,每个专业所使用的图纸,不宜多于( )种幅面,不含目录及表格所采用的A4幅面。
答案:两21、常用的实心砖规格( )为( )。
(答案:长×宽×厚|240mm×115mm×53mm22、空间直线或平面垂直于投影面,其平面的投影积聚为( )。
答案:点或直线23、建筑物的耐火等级取决于建筑物主要构件的燃烧性能和( )。
(完整版)建筑识图与构造试题及答案
![(完整版)建筑识图与构造试题及答案](https://img.taocdn.com/s3/m/83939a06680203d8cf2f2406.png)
一.单选题(每小题2分,共24分)1.除住宅建筑之外的民用建筑高度大于()为高层建筑(不包括单层主体建筑),建筑总高度大于()时为超高层建筑。
A、16m,20层B、16m,40层C、24m,100层D、24m,100m2.结构的承重部分为梁柱体系,墙体只起围护和分隔作用,此种建筑结构称为()。
A、砌体结构B、框架结构C、板墙结构D、空间结构3.一般建筑跨度30m以上的大跨度建筑采用()结构。
A、砌体B、框架C、板墙D、空间4.建筑物的耐久等级为二级时其耐久年限为()年,适用于一般性建筑。
A、50~100B、80~150C、25~50D、15~255.建筑物的设计使用年限为50年,适用()。
A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6.耐火等级为二级的多层建筑,其房间隔墙需采用耐火极限()以上的()。
A、0.5小时,难燃烧体B、1小时,难燃烧体C、0.5小时,非燃烧体D、1小时,非燃烧体7.大型门诊楼属于()工程等级。
A、特级B、一级C、二级D、三级8.模数60M的数值是(),经常用于()。
A、60mm,构件截面或缝隙B、600mm,门窗洞口C、6000mm,柱距或开间D、60000mm,建筑总尺寸9.如果需要了解建筑内部的房间分布情况及估算建筑面积,可以查看()。
A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10.建筑平面图的外部尺寸俗称外三道,其中最里面一道尺寸标注的是()。
A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11.下列选项中,不是建筑剖面图所表达的内容的是()。
A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12.基础埋深不得过小,一般不小于()。
A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。
建筑识图与构造复习题含答案
![建筑识图与构造复习题含答案](https://img.taocdn.com/s3/m/411edd8c5ebfc77da26925c52cc58bd63086936a.png)
建筑识图与构造复习题含答案1、当截平面倾斜于柱轴时,截交线为()A、圆B、直线C、椭圆D、曲线答案:C2、涂刷冷底子油的作用是()。
A、防止油毡鼓泡B、防水C、气密性、隔热性较好D、粘结防水层答案:D3、泛水是指()。
A、外墙与室外地面相交处的构造处理B、外墙外侧室外地面的排水坡C、屋面防水层与垂直墙面相交处的构造处理D、墙体与室内地面相交处的构造处理答案:C4、为保证建筑的室内使用要求,不同类型的建筑具有相应的噪声控制标准,墙体主要隔离由空气直接传播的噪声。
控制噪声,对墙体一般采取以下措施,其中哪一项有误? ()A、加强墙体的密缝处理;B、在可能的情况下,利用垂直绿化降噪;C、尽量采用疏松多孔质轻的材料,避免噪声穿透墙体及墙体振动;D、采用有空气间层或多孔性材料的夹层墙,提高墙体的减振和吸音能力。
答案:B5、断面图的剖切面编号注写在剖切位置线的左侧,则表示投射方向为。
()A、从上到下B、从下到上C、从右到左D、从左到右答案:C6、基础埋深不得过小,一般不小于()。
B、200mmC、500mmD、400mm答案:C7、平面截切圆锥时,平面过锥顶,则则截交线为()A、矩形B、椭圆C、圆形D、三角形答案:D8、建筑物中屋面坡度小于()的屋顶称为平屋顶。
A、2%B、3%C、4%D、5%答案:D9、建筑剖面图表达的是房屋内部方向的高度、楼层分层情况及简要的结构形式和构造形式。
()A、对角B、水平C、垂直答案:C10、在地震区设置伸缩缝时,必须满足()的设置要求。
A、沉降缝B、防震缝C、分格缝D、伸缩缝答案:B11、当地基条件较好,基础埋置深度较浅,且为砖混结构的建筑的基础多采用()。
A、独立基础B、条形基础C、片筏基础D、箱形基础12、计划扩建的建筑物用()表示。
A、粗实线B、中粗实线C、粗虚线D、中粗虚线答案:D13、楼梯下要通行一般其净高度不小于()。
A、2100mmB、1900mmC、2000mmD、2400 mm答案:C14、柱编号“LZ”表示的柱的类型为()。
建筑识图与构造复习题答案
![建筑识图与构造复习题答案](https://img.taocdn.com/s3/m/e6bce1400a4e767f5acfa1c7aa00b52acec79c19.png)
建筑识图与构造复习题答案一、选择题1. 建筑图纸中,"A-A"表示的是:A. 建筑立面图B. 建筑平面图C. 建筑剖面图D. 建筑详图答案:C2. 建筑图纸中的“剖面符号”通常由什么组成?A. 直线和数字B. 曲线和字母C. 直线和字母D. 曲线和数字答案:C3. 建筑平面图中,墙体的表示方法通常是:A. 实线B. 虚线C. 点线D. 双线答案:A4. 在建筑图纸中,"N"通常代表:A. 北B. 南C. 东D. 西答案:A5. 建筑图纸中,“标高”是指:A. 建筑物的总高度B. 建筑物的层数C. 某一点相对于基准面的高度D. 建筑物的占地面积答案:C二、判断题1. 建筑平面图中的“轴线”是用来确定建筑物各部分位置的基准线。
(对)2. 建筑剖面图可以清晰地展示建筑物的内部结构和层次。
(对)3. 建筑图纸中的“尺寸标注”是为了展示建筑物的详细尺寸。
(对)4. 建筑图纸中的“比例尺”是用来表示图纸与实际建筑物的比例关系。
(对)5. 建筑图纸中的“索引符号”是用来指示图纸中其他部分的详细信息。
(对)三、简答题1. 请简述建筑平面图的作用。
答:建筑平面图是展示建筑物内部布局和空间关系的图纸,它显示了建筑物的平面形状、房间的划分、门窗的位置以及楼梯、走廊等的布局。
2. 建筑剖面图与建筑立面图有何不同?答:建筑剖面图是通过建筑物的某一垂直面进行切割,展示建筑物内部结构和层次的图纸;而建筑立面图则是展示建筑物外部形状和外观特征的图纸,通常包括建筑物的正面、侧面等。
3. 建筑图纸中的“结构图”主要展示什么内容?答:结构图主要展示建筑物的结构系统,包括梁、柱、板、墙等的结构布置,以及它们之间的连接关系和承重方式。
四、论述题1. 论述建筑图纸在建筑设计和施工中的重要性。
答:建筑图纸是建筑设计和施工过程中的重要工具。
它不仅为设计师提供了一个展示设计意图的平台,同时也为施工人员提供了详细的施工指导。
建筑构造与识图复习
![建筑构造与识图复习](https://img.taocdn.com/s3/m/6563f76e7e21af45b307a82e.png)
《建筑构造与识图》复习一、填空题1、建筑物的耐火等级分为()级。
2、砖混结构是承重墙为()楼板和屋顶为()的建筑。
3、建筑按使用功能分为()、()、()三大类。
4、一般民用建筑由()、()、( )、( )、( )、()和门窗组成。
5、耐火等级标准主要根据房屋主要构件的( )和它的( )来确定。
6、民用建筑中横向定位轴线之间的距离称为(),一般是按()的模数数列选定的;纵向定位轴线之间的距离称为(),一般是按()的模数数列选定的。
7、楼房的层高是指该层楼面上表面至()的垂直距离。
8、人工地基加固方法有三大类,即( )、( )、( )。
9、影响基础埋置深度的因素有( )、( )和( )的影响。
10、按所用材料基础的受力特点分为( )和( )。
11、为了保证建筑物的安全,基础的埋置深度至少不浅于( )。
12、能有效防止不均匀沉降的基础形式为( )。
13、普通砖的规格为()14、墙体结构的布置方案一般有()()()三种形式。
15、变形缝分为()、( )、( )三种。
其中从基础底面到屋顶全部断开的是( )。
16、圈梁一般采用钢筋混凝土材料,现场浇筑,混凝土强度等级不低于( )。
17、外墙与室外地坪接触的部分叫( )。
18、泛水高度不应小于( ).19、凸阳台按承重方案的不同可以分为()和()两种。
20、阳台栏杆高度不低于()。
21、楼板层由()、()、()和附加层组成。
22、地面的基本构造层为()()()。
23、顶棚按构造不同分为分为()()两种。
24、雨篷外边缘下部必须制作(),防止雨水越过污染蓬底和墙面。
25、块料面层与下层的连接层为()26、双股人流通过楼梯时,设计宽度为()。
27、现浇钢筋混凝土楼梯有()和()两种。
28、楼梯平台部位净高应不小于(),梯段部位净高应不小于不小于()。
29、楼梯是建筑物的垂直交通设施,一般由()、()、()、()等部分组成。
30、台阶由()()组成。
31、常用的垂直交通设施有()()()()()。
《建筑识图与构造》考试复习题库(汇总版)
![《建筑识图与构造》考试复习题库(汇总版)](https://img.taocdn.com/s3/m/d7f4180c42323968011ca300a6c30c225901f011.png)
《建筑识图与构造》考试复习题库(汇总版)一、单选题基本信息:[矩阵文本题] *1.屋顶的坡度形成中材料找坡是指()来形成。
[单选题] *A、利用预制板的搁置B、选用轻质材料找坡(正确答案)C、利用由毡的厚度D、利用结构层2.民用建筑包括居住建筑和公共建筑,其中()属于居住建筑。
[单选题] *A、托儿所B、宾馆C、公寓(正确答案)D、疗养院3.建筑平面图的外部尺寸俗称外三道,其中最外一道尺寸标注的是()。
[单选题] *A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽(正确答案)D、房屋外墙的墙段及门窗洞口尺寸4.观察下面的图样,下面的图样采用()投影法绘制的。
[单选题] *A、中心投影B、正投影(正确答案)C、斜投影D、轴测投影5.“12墙”厚度的标志尺寸为()。
[单选题] *A、120mm(正确答案)B、110mmC、125mmD、115mm6.引出线应以()绘制。
[单选题] *A、点画线B、中实线C、细实线(正确答案)D、粗实线7.楼板层通常由()组成。
[单选题] *A、面层、楼板、地坪B、面层、楼板、顶棚(正确答案)C、支撑、楼板、顶棚D、垫层、梁、楼板8.防止建筑物在外界因素影响下而产生变形和开裂使结构破坏的缝叫()。
[单选题] *A、分仓缝B、构造缝C、变形缝(正确答案)D、通缝9.垂直于H面,平行于V、W面的直线,称为()。
[单选题] *A、正垂线B、铅垂线(正确答案)C、侧垂线D、一般线10.垂直面的三面投影,有()投影为原图形的相似形。
[单选题] *A、1个B、2个(正确答案)C、3个D、0个11.楼梯梯段净高最小值为()。
[单选题] *A、1.8mB、2.0mC、2.2m(正确答案)D、2.5m12.垂直于V面,倾斜于H、W面的平面,称为() [单选题] *A、正垂面(正确答案)B、铅垂面C、侧垂面D、一般位置平面13.地基软弱的多层砌体结构,当上部荷载较大且不均匀时,一般采用()。
科干院 建筑识图与构造复习题(答案)
![科干院 建筑识图与构造复习题(答案)](https://img.taocdn.com/s3/m/9d688347cf84b9d528ea7a79.png)
11-12(1)建筑识图与构造复习题一、选择或填空:1、建筑物六个基本组成部分中,不承重的是(D):A、基础B、楼梯C、屋顶D、门窗2、断面图的剖切位置线用(A)表示,断面图是(D)投影。
A.粗实线B.中实线C.体D.面3、( C )是表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工要求的图样。
A.结构施工图 B.设备施工图 C.建筑施工图 D.施工平面图4、沉降缝的构造做法要求基础( A):A、断开B、不断开C、可断开也可不断开D、刚性连接5、建筑物按耐久性分为四等级,其中二级建筑使用年限是(C):A、15-25年B、20-25年C、50-100年D、25-50年6、每一楼梯段的踏步数量范围是(B ):A、 2~18级B、3~18级C、2 ~20级D、3~20级7、纪念性建筑的设计使用年限是( C)。
A、 25年B、50年C、100年D、150年8、(B)一般不画出地面以下的基础。
A.结构图 B.建筑剖面图 C.建筑平面图 D.详图9、当新建基础深于原有建筑物基础时,两基础应保持一定净距,一般取相邻两基础底面高差的( A)。
A、 1~2倍B、1.5~2.5倍C、2~3倍D、2.5~3.5倍10、屋面与垂直墙面交接处的防水构造处理称为(C)。
A、散水B、坡水C、泛水D、御水11、下列符号1为某断面剖视图的剖切符号,符号2为某剖面的剖切符号,对符号1、2表示的剖视方向描述正确的是(B):A、向左、向上B、向左、向下C、向右、向上D、向右、向下12、尺寸数字一般应注写在水平尺寸线的(A)。
A.上方中部B.上方下部C.左方中部D.右方中部13、配筋图中注写的标高通常为(C )。
A.建筑标高B.室内标高C.结构标高D.室外标高14、施工图中定位轴线应用(D)绘制。
A .中粗实线B .细实线C .虚线D .细点划线15、房间的( B )是指平面图中相邻两道纵向定位轴线之间的距离。
建筑构造与识图考试试题答案
![建筑构造与识图考试试题答案](https://img.taocdn.com/s3/m/2c32ed660640be1e650e52ea551810a6f524c8c9.png)
建筑构造与识图考试试题答案一、选择题(每题2分,共20分)1. 建筑物按使用性质分类,以下哪项属于工业建筑?A. 住宅B. 办公楼C. 工厂D. 学校答案:C2. 以下哪种材料属于有机材料?A. 混凝土B. 砖C. 木材D. 钢筋答案:C3. 建筑构造中,下列哪项属于承重结构?A. 楼板B. 柱C. 墙D. 屋面答案:B4. 以下哪个属于建筑构造的基本要素?A. 基础B. 门窗C. 楼梯D. 墙答案:D5. 建筑物的防潮层一般设置在以下哪个位置?A. 基础B. 地面C. 墙体D. 屋面答案:C二、填空题(每题2分,共20分)1. 建筑物按层数分类,一般可分为______层建筑、多层建筑和高层建筑。
答案:一层2. 建筑物的耐久性是指建筑物在正常使用条件下,能够保持其______和______的能力。
答案:使用功能,结构安全3. 建筑构造中的墙分为______墙和______墙。
答案:承重墙,非承重墙4. 建筑物的防火等级分为______级。
答案:四级5. 建筑物的防潮层主要作用是防止______和______。
答案:地下水,毛细水三、判断题(每题2分,共20分)1. 建筑物的耐久性主要取决于建筑材料的耐久性。
()答案:正确2. 建筑物的防火等级越高,其防火性能越好。
()答案:正确3. 建筑物的防潮层可以防止地下水上升。
()答案:正确4. 建筑物的屋面排水方式有内排水和外排水两种。
()答案:正确5. 建筑物的楼梯可以分为直跑楼梯、转角楼梯和螺旋楼梯等。
()答案:正确四、识图题(每题10分,共30分)1. 请指出下列图纸中的基础、柱、梁、板、楼梯等建筑构造部位。
答案:略2. 请指出下列图纸中的屋面防水层、隔热层、保温层等建筑构造部位。
答案:略3. 请指出下列图纸中的门窗、楼梯、阳台等建筑构造部位。
答案:略五、论述题(每题15分,共30分)1. 请论述建筑构造中,墙体的作用及分类。
答案:建筑构造中,墙体是建筑物的主要承重构件之一,其主要作用有:承重、分隔、围护、保温、隔热等。
建筑识图与构造试题与参考答案
![建筑识图与构造试题与参考答案](https://img.taocdn.com/s3/m/a71a653af4335a8102d276a20029bd64783e62c0.png)
建筑识图与构造试题与参考答案一、单选题(共100题,每题1分,共100分)1.假想用一个平行于某投影面的剖切平面在形体的适当部位将形体剖开,移去观察者和剖切平面之间的形体,对余下形体所作的投影图称为。
()A、示意图B、剖面图C、详图D、断面图正确答案:B2.用来限定被标注的尺寸范围的是()。
A、尺寸数字B、尺寸线C、尺寸起止符号D、尺寸界线正确答案:D3.下列的楼地面做法中,是块状材料的是()。
A、预制水磨石B、细石砼C、水泥砂浆D、现浇水磨石正确答案:A4.基础埋深不得过小,一般不小于()。
A、300mmB、500mmC、200mmD、400mm正确答案:B5.下列的楼地面做法中,是块状材料的是 ( ) 。
A、水泥砂浆B、细石砼C、预制水磨石D、现浇水磨石正确答案:C6.钢筋砖过梁两端的砖应伸进墙内的搭接长度不小于()mm。
A、20B、240C、120D、60正确答案:B7.半砖墙的实际厚度是 ( ) 。
A、125mmB、115mmC、120mmD、110mm正确答案:B8.墙体按施工方法分为()。
A、块材墙和板筑墙等B、纵墙和横墙C、承重墙和非承重墙D、空体墙和实体墙等正确答案:A9.室内标高为-0.3m,条形基础基底标高为-1.8m,则基础埋深为()。
A、1.8mB、0.3mC、2.1mD、1.5m正确答案:D10.在抗震设计中,确定箍筋肢数时要满足对柱纵筋()。
A、隔一拉一B、隔二拉二C、隔二拉一D、隔一拉二正确答案:A11.装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。
()A、25mmB、40mmC、30mmD、20mm正确答案:D12.平面与曲面立体的截交线,一般情况下是一条(B)A、不封闭的平面曲线B、封闭的平面曲线C、不封闭的平面折线D、封闭的平面折线正确答案:B13.从基础开始到屋顶全部断开的变形缝是()。
A、伸缩缝B、温度缝C、抗震缝D、沉降缝正确答案:D14.三个投影均为斜直线的空间直线是()。
完整版)建筑识图与构造试题及答案
![完整版)建筑识图与构造试题及答案](https://img.taocdn.com/s3/m/9b6f107332687e21af45b307e87101f69e31fb04.png)
完整版)建筑识图与构造试题及答案D.管道布置图E.排水接口图3、建筑工程的施工组织设计应包括( )。
A.施工方案B.安全生产方案C.物资采购方案D.质量控制方案E.环境保护方案4、建筑物的防水材料主要包括( )。
A.沥青防水材料B.聚氨酯防水材料C.水泥防水材料D.聚乙烯防水材料E.丙烯酸防水材料一.单选题(每小题2分,共24分)1.除住宅建筑之外的民用建筑高度大于16m,建筑总高度大于100m时为超高层建筑。
2.结构的承重部分为梁柱体系,墙体只起围护和分隔作用,此种建筑结构称为框架结构。
3.一般建筑跨度30m以上的大跨度建筑采用空间结构。
4.建筑物的耐久等级为二级时其耐久年限为50~100年,适用于一般性建筑。
5.建筑物的设计使用年限为50年,适用普通房屋和构筑物。
6.耐火等级为二级的多层建筑,其房间隔墙需采用耐火极限1小时以上的非燃烧体。
7.大型门诊楼属于二级工程等级。
8.模数60M的数值是6000mm,经常用于柱距或开间。
9.如果需要了解建筑内部的房间分布情况及估算建筑面积,可以查看建筑平面图。
10.建筑平面图的外部尺寸俗称外三道,其中最里面一道尺寸标注的是房屋的开间、进深。
11.下列选项中,不是建筑剖面图所表达的内容的是外墙表面装修的做法。
12.基础埋深不得过小,一般不小于300mm。
二.多选题(每小题3分,共12分)1、建筑物材料使用效果主要可从实用性、耐久性、经济性、装饰效果、环保性方面来评价。
2、室内排水施工图的组成主要包括排水平面图、纵断面图、系统轴侧图、管道布置图、排水接口图。
3、建筑工程的施工组织设计应包括施工方案、安全生产方案、物资采购方案、质量控制方案、环境保护方案。
4、建筑物的防水材料主要包括沥青防水材料、聚氨酯防水材料、水泥防水材料、聚乙烯防水材料、丙烯酸防水材料。
地下室层4.电动机、传动机构、轿厢5.采光、通风、美观四.判断题(FTFFTFTFFF)五.解释题1.伸缩缝是建筑物中为避免由于温度变化引起的热胀冷缩而设置的缝隙,可以缓解建筑物的变形和开裂。
建筑识图与构造试题库(附答案)
![建筑识图与构造试题库(附答案)](https://img.taocdn.com/s3/m/4371105c86c24028915f804d2b160b4e777f810a.png)
建筑识图与构造试题库(附答案)一、单选题(共65题,每题1分,共65分)1.在建筑总平面图的常用图例中,对于原有建筑物外形用( )表示。
A、点划线B、粗实线C、细实线D、中虚线正确答案:C2.风玫瑰用于反映建筑场地范围内( )主导风向。
A、冬季B、常年C、夏季D、秋季正确答案:B3.用直角三角形法求线段实长及对V面的倾角β时,应以该线段的V面投影为一直角边,以( )为另一直角边。
A、直线的实长B、直线两端点的X坐标差C、直线两端点的Z坐标差D、直线两端点的Y坐标差正确答案:D4.定位轴线的端部圆圈直径为( )A、14mmB、没有要求C、24mmD、10mm正确答案:D5.建筑工程上应用的投影图采用的投影方法为( )。
A、平行投影B、正投影C、中心投影D、斜投影正确答案:B6.正垂面的V面投影反映与( )面的倾角实形。
A、H、VB、H、WC、OX轴D、W、V正确答案:B7.尺寸标注中,尺寸界线离开图形的距离为( )。
A、不小于2mmB、不大于2mmC、不大于5mmD、不小于5mm8.为减少刚性保护层对防水层的不利影响,常在保护层与防水层之间设置( )。
A、隔离层B、隔声层C、隔热层D、隔蒸汽层正确答案:A9.建筑立面图不可以用( )命名。
A、朝向B、结构类型C、外貌特征D、首尾轴线正确答案:B10.下列关于台阶踏步尺寸的要求,说法正确的是( )。
A、踏面宽度≥300㎜,踢面高度≥150㎜;B、踏面宽度≤300㎜,踢面高度≤150㎜;C、踏面宽度≥300㎜,踢面高度≤150㎜;D、踏面宽度≥300㎝,踢面高度≤150㎝。
正确答案:C11.通常,( )式的采光均匀度最差。
A、混合采B、双侧采C、单侧采光D、天窗采光正确答案:C12.定位轴线的端部圆圈线型为( )A、中实线B、细虚线C、细实线D、粗实线正确答案:C13.砖基础采用台阶式(等高式)的做法,一般为每2皮砖挑出( )的砌筑方法。
A、一皮砖B、3/4砖C、1/4砖D、1/2砖正确答案:C14.在墙体布置中,仅起分隔房间作用且其自身重量还由其他构件来承担的墙称为( )。
建筑识图与构造模拟考试题与答案
![建筑识图与构造模拟考试题与答案](https://img.taocdn.com/s3/m/dfcb706811661ed9ad51f01dc281e53a59025112.png)
建筑识图与构造模拟考试题与答案一、单选题(共100题,每题1分,共100分)1.平面截切圆锥面时,平面平行于一条素线,则则截交线为()A、圆形B、椭圆C、双曲线D、抛物线正确答案:D2.在所垂直的投影面上的投影积聚成点,在其它两投影面上的投影反映实际长度且垂直于相应的投影轴,原直线在空间中是()A、投影面垂直线B、一般位置直线C、投影面平行线正确答案:A3.三个投影均为斜直线的空间直线是()。
A、一般线B、水平线C、侧平线D、正垂线正确答案:A4.阳台栏杆的高度,低层、多层建筑要求不低于 mm,中高层、高层建筑不低于 mm。
()A、1050、1200B、1000、1100C、1050、1100D、1050、1300正确答案:C5.梁平法中的集中标注里()是选注项。
A、梁顶面标高高差B、箍筋C、梁的编号D、梁的截面尺寸正确答案:A6.硅酸盐水泥的适用的适用范围是()。
A、耐高温的工程B、大体积混凝土工程C、早期强度要求高的工程D、受海水侵蚀的工程正确答案:C7.涂刷冷底子油的作用是()。
A、防止油毡鼓泡B、气密性、隔热性较好C、防水D、粘结防水层正确答案:D8.根据图上尺寸标注读取到尺寸数字为2500mm,比例为1:50,则实际长度为()。
A、50mmB、2500mmC、1250mmD、5000mm正确答案:B9.一般抹灰包括水泥砂浆、混合砂浆及( )等。
A、干粘石B、花岗岩C、水刷石D、纸筋灰正确答案:A10.下列有关刚性防水屋面分格缝的叙述中,正确的是()。
A、刚性防水层与女儿墙之间不应设分格缝,以利于防水B、分格缝的设置是为了把大块现浇混凝土分割成小块,简化施工C、分格缝可以减少刚性防水层的伸缩变形,防止和限制裂缝的产生D、防水层内的钢筋在分格缝处也应连通,以保持防水整体性正确答案:C11.当截平面倾斜于柱轴时,截交线为()A、曲线C、椭圆D、圆正确答案:C12.屋顶上部的墙称为()。
A、窗间墙B、外墙外侧墙山墙C、外墙D、女儿墙正确答案:D13.绝对标高是指()。
建筑识图与构造复习题与答案
![建筑识图与构造复习题与答案](https://img.taocdn.com/s3/m/b57f32be51e2524de518964bcf84b9d528ea2c97.png)
建筑识图与构造复习题与答案一、单选题(共100题,每题1分,共100分)1.字体的号数,即字体的()。
A、角度B、宽度C、高度D、长度正确答案:C2.下列关于构造柱,说法错误的是()。
A、构造柱的作用是增强建筑物的整体刚度和稳定性。
B、构造柱的最小截面尺寸是240mm、180mm。
C、构造柱处的墙体宜砌成马牙搓。
D、构造柱可以不与圈梁连接。
正确答案:D3.下列关于圈梁,说法错误的是()。
A、一般情况下,圈梁必须封闭。
B、圈梁可以兼做过梁。
C、过梁可以兼做圈梁。
D、当遇有门窗洞口时,需增设附加圈梁。
正确答案:C4.下面关于比例描述正确的是()。
A、一个图样只能选择一个比例B、1:100小于1:200C、比例是图样与实物相对应的线型尺寸之比D、图形越复杂,则比例越小正确答案:C5.若一条直线在某一投影面上投影积聚为一点,另两面投影同时平行于一条相应的投影轴且反映实长,则它与投影面的关系是()。
A、平行B、垂直C、不确定D、斜交正确答案:B6.圈梁的设置主要是为了()。
A、承受竖向荷载B、提高建筑物的整体性和抗震能力C、建筑设计需要D、便于墙体砌筑正确答案:B7.高层阳台的栏杆高度不宜小于()。
A、1000mmB、1100mmC、1050mmD、1150mm正确答案:B8.一般把交接处均为刚性节点的房屋结构叫()。
A、框架结构B、砌体结构C、砖混结构D、木结构正确答案:A9.下列不属于刚性基础的是()。
A、砼基础B、砖砌独立基础C、毛石基础D、钢筋砼基础正确答案:D10.注写文字说明时,文字的高度不应小于()。
A、5.0mm`B、2.5mmC、3.0mmD、3.5mm正确答案:D11.下列()不是门常见的高度。
A、2000mmB、2200mmC、2100mmD、1950mm正确答案:D12.下列何种砂浆具有较高的强度()。
A、混合砂浆B、水泥砂浆C、粘土砂浆D、石灰砂浆正确答案:B13.砖基础的采用阶梯式、逐级向下放大的做法,一般为每2皮砖挑出()的砌筑方法。
建筑构造与识图期末复习试题及答案优选全文
![建筑构造与识图期末复习试题及答案优选全文](https://img.taocdn.com/s3/m/ecd8c4dcb8d528ea81c758f5f61fb7360b4c2bba.png)
最新精选全文完整版(可编辑修改)《建筑构造与识图》期末复习试题及答案A一、填空题1、构成建筑的基本要素是建筑、建筑、建筑。
2、室内墙面与地面交接处墙下部的构造称为,室外墙面与室外地面交接处墙下部的构造称为。
3、基础的埋深是指__________至基础底面的垂直距离。
4、为支承洞口上部荷载,门、窗洞口上部应设。
5、顶棚的类型可分为顶棚和_________顶棚两种。
6、屋顶主要有层、层和顶棚组成,寒冷地区,为防止热量的损耗,屋顶应增设层。
炎热地区,为防止太阳辐射,屋顶应增设层。
7、楼梯一般由、、栏杆扶手三部分组成。
8、屋面排水有和两种方式。
9、满足要求是单层工业厂房要解决的首要问题。
10、窗框的安装方法有和两种。
二、单选题1、建筑物的耐久等级为二级时其耐久年限为( )年,适用于一般性建筑。
A.50~100 B. 80~150 C. 25~50 D.15~252、建筑的构成三要素中()是建筑的目的,起着主导作用。
A. 建筑功能B. 建筑的物质技术条件C. 建筑形象D. 建筑的经济性3、根据基础埋置深度的不同,基础有深基础、浅基础。
当基础埋置深度大于( )时称为深基础。
A.0.5mB.2.0mC.4.0mD.5.0m4、我国建筑统一模数中规定的基本模数为()。
A.10mm B.100mm C.300mm D.600mm5、屋顶是建筑物最上面起维护和承重作用的构件,屋顶构造设计的核心是()。
A. 承重B. 保温隔热C. 防水和排水D. 隔声和防火6、现浇水磨石地面常嵌固分格条(玻璃条、铜条等),其目的是()A. 防止面层开裂B. 便于磨光C. 面层不起灰D. 增添美观7、混凝土刚性防水屋面中,为减少结构变形对防水层的不利影响,常在防水层与结构层之间设置()A. 隔蒸汽层B. 隔离层C. 隔热层D. 隔声层8、一般民用建筑中的生活、学习或工作用房,窗台的高度为( )mm。
A.600B.800C.900D.10009、平屋顶采用材料找坡的形式时,垫坡材料不宜用( )。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
普通烧结实心粘土砖的标准尺寸为 一套工程图,根据专业设计分工的不同,一般分为 泛水应具有足够的高度,一般不小于 建筑物按其使用功能不同,一般分为 公共建筑及综合性建筑总高度超过 超高层建筑。 地基分为 和 两大类。 、 大量民用建筑中,常用的隔墙有 按装修材料及施工方法分类,墙面装修可分为 、 、 和 常见的地面构造类型有整体式地面 踢脚高度一般为 墙裙高度一般为 、 根据受力和传力情况不同,现浇钢砼楼板分为 《建筑模数协调统一标准》中规定,基本模数以
m 者为高层(不包括单层主体建筑);高度超过
和 、 五大类。 、
等。 、 、
等几种形式。 统称为楼地面。 、 、 、 四大类型。 mm,材料一般与地面材料相同。 mm,经常有水作用的房间应适当增加。
1
PS:双击获取文档,ctr。 未能直接提供word版本,抱歉。
建筑构造与识图复习题 一、简答题 简述民用建筑的基本组成部分包括哪些 ?按层数如何分类? 简述一套完整的建筑施工图包括哪些内容? 地下室在什么情况下应做防潮处理,在什么情况下应作防水处理? 常见的地面构造做法有哪几大类?墙面装修构造做法有哪几大类? 墙身加固措施有哪些? 基础埋深 建筑标高 简述构造柱的设置位置及构造要求。 楼板层应满足哪些设计要求? 墙体有哪些作用?有何设计要求? 屋顶的作用是什么?屋顶有哪几部分组成? 平屋顶的隔热方式有哪些? 什么是刚性防水防水屋面?其分格缝的作用是什么?分格缝通常设在哪些部位? 什么是工业建筑?工业建筑有哪些特点? 如何解决底层楼梯平台下供人通行时的净空高度问题? 单层工业厂房有哪几种结构类型?常见的排架结构的单层工业厂房主要由哪些结构构件组成? 请绘制柔性防水屋面的构造图,并按要求标注构造层次的名称。 请绘制卷材防水屋面的泛水构造图,并归纳泛水构造处理的要点。 二、填空题 住宅建筑中把 层以上或总高度超过 一般民用建筑是由 变形缝包括 、 层称为低层建筑,把 米的建筑称为高层建筑。 、 、 、 、 。 。 、 ,非迎风面为 、 和 表示,数值为 、 。 等。 。 .m 时,为 。 、 和 等基本构件组成。 层称为多层建筑,把 层称为中高层建筑,把
