实验专题十三伏安法测量电阻1.常用电表的读数对于电压表和电流表的读数问题,首先要弄清电表量程,然后根据表盘总的刻度数确定精确度,按照指针的实际位置进行读数即可。
(1)0~3 V的电压表和0~3 A的电流表读数方法相同,此量程下的精确度是0.1 V和0.1 A,看清楚指针的实际位置,读到小数点后面两位。
(2)对于0~15 V量程的电压表,精确度是0.5 V,在读数时只要求读到小数点后面一位,即读到0.1 V。
(3)对于0.6 A量程的电流表,精确度是0.02 A,在读数时只要求读到小数点后面两位,这时要求“半格估读”,即读到最小刻度的一半0.01 A。
【典例1】(1)图甲用0.6 A量程时,对应刻度盘上每一小格代表A,表针的示数是A;当使用3 A量程时,对应刻度盘上每一小格代表A,图中表针示数为A。
甲乙(2)图乙使用较小量程时,每小格表示V,图中指针的示数为V,若使用的是较大量程,则这时表盘刻度每小格表示V,图中表针指示的是V。
2.电流表的内接法和外接法(1)两种接法的比较(2)两种接法的选择①阻值比较法:先将待测电阻的估计值与电压表、电流表内阻进行比较,若R x较小,宜采用电流表外接法。
若R x较大,宜采用电流表内接法。
简单概括为“大内偏大,小外偏小”。
②临界值计算法当R x<√R V R A,用电流表外接法。
当R x>√R V R A时,用电流表内接法。
③实验试探法:按图示接好电路,让电压表一根接线柱P先后与a、b处接触一下,如果电压表的示数有较大的变化,而电流表的示数变化不大,则可采用电流表外接法;如果电流表的示数有较大的变化,而电压表的示数变化不大,则可采用电流表内接法。
【典例2】在用伏安法测电阻的实验中,所用电压表的内阻约为20 kΩ,电流表的内阻约为10 Ω,选择能够尽量减小误差的电路图接线进行实验,测得的各组数据用实心圆点标于坐标图上,如图甲所示。
甲(1)根据各点表示的数据描出I-U图线,由此求得该电阻的阻值R x=Ω(计算结果保留2位有效数字)。
(含答案)“伏安法测电阻”以及其它几种测电阻的方法
“伏安法测电阻”以及其它几种测电阻的方法一、基础知识(一)伏安法测电阻的基本原理 1、基本原理伏安法测电阻的基本原理是欧姆定律R =UI (只是定义式,而不是决定式,决定式为电阻定律)只要测出元件两端的电压和通过的电流,即可由欧姆定律计算出该元件的阻值。
2、测量电路的系统误差(1)当Rx 远大于RA 或临界阻值RARV<Rx 时,采用电流表内接(如图所示).采用电流表内接时,系统误差使得电阻的测量值大于真实值,即R 测>R 真.(2)当Rx 远小于RV 或临界阻值RARV>Rx 时,采用电流表外接(如图所示).采用电流表外接时,系统误差使得电阻的测量值小于真实值,即R 测<R 真.3、控制电路的安全及偶然误差根据电路中各元件的安全要求及电压调节的范围不同,滑动变阻器有限流接法与分压接法两种选择. (1)滑动变阻器限流接法(如图所示).一般情况或没有特别说明的情况下,由于限流电路能耗较小,结构连接简单,应优先考虑限流连接方式.限流接法适合测量小电阻和与变阻器总电阻相比差不多或还小的电阻.(2)滑动变阻器分压接法(如图所示).当采用限流电路,电路中的最小电流仍超过用电器的额定电流时,必须选用滑动变阻器的分压连接方式;当用电器的电阻远大于滑动变阻器的总电阻值,且实验要求的电压变化范围较大(或要求测量多组实验数据)时,必须选用滑动变阻器的分压接法;要求某部分电路的电压从零开始可连续变化时,必须选用滑动变阻器的分压连接方式.4、其它常见的测量电阻的方法(1)安安法若电流表内阻已知,则可将其当做电流表、电压表以及定值电阻来使用.(1)如图甲所示,当两电表所能测得的最大电压接近时,如果已知的内阻R1,则可测得的内阻R2=I1R1I2. (2)如图乙所示,当两电表的满偏电压UA2≫UA1时,串联一定值电阻R0后,同样可测得的电阻R2=I1R1+R0I2.(2)伏伏法若电压表内阻已知,则可将其当做电流表、电压表和定值电阻来使用.(1)如图甲所示,两电表的满偏电流接近时,若已知的内阻R1,则可测出的内阻R2=U2U1R1.(2)如图乙所示,两电表的满偏电流IV1≪IV2时,并联一定值电阻R0后,同样可得的内阻R2=U2U1R1+U1R0.(3)比较法测电阻如图所示,测得电阻箱R1的阻值及表、表的示数I1、I2,可得Rx =I2R1I1.如果考虑电表内阻的影响,则I 1(Rx +RA1)=I2(R1+RA2). (4)半偏法测电流表内阻 电路图如图所示步骤:a .断开S2,闭合S1,调节R0,使表满偏为I0;b .保持R0不变,闭合S2,调节R ,使表读数为I02;c .由上可得RA =R.特别提醒当R0≫RA时,测量误差小,此方法比较适合测小阻值的电流表的内阻,且阻值的测量值偏小;电源电动势应选大些的,这样表满偏时R0才足够大,闭合S2时总电流变化才足够小,误差才小.(5)等效替代法测电阻如图所示,先让待测电阻与一电流表串联后接到电动势恒定的电源上,读出电流表示数I;然后将电阻箱与电流表串联后接到同一电源上,调节电阻箱的阻值,使电流表的示数仍为I,则电阻箱的读数即等于待测电阻的阻值.二、练习(伏安法)1、某同学用伏安法测电阻,分别采用电流表内接法和外接法,测量某Rx的阻值分别为R1和R2,则测量值R1,R2和真实值Rx之间的关系是( a )A R1>R x>R2B R1<R x<R2C R1>R2>R xD R1<R2<R x2、采用电流表内接法电路测电阻时,电压表的示数是1.2V,电流表的示数为,电流表内阻是0.2Ω,则被测电阻的测量值为_Ω_____。
伏安法测电阻含答案

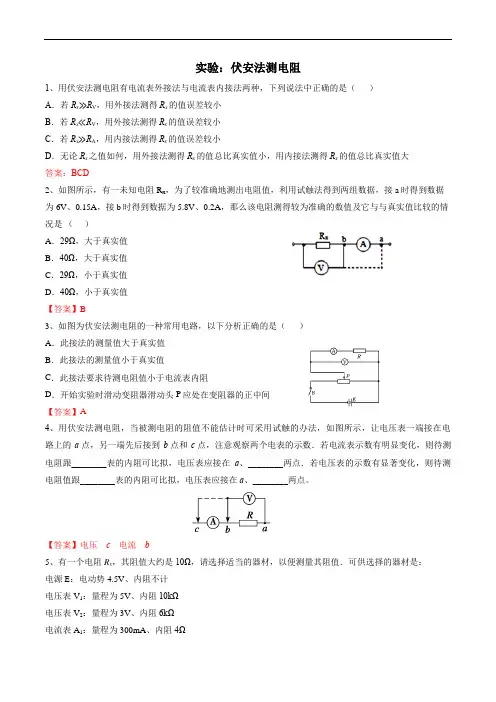

实验:伏安法测电阻1、用伏安法测电阻有电流表外接法与电流表内接法两种,下列说法中正确的是()A.若R x≫R V,用外接法测得R x的值误差较小B.若R x≪R V,用外接法测得R x的值误差较小C.若R x≫R A,用内接法测得R x的值误差较小D.无论R x之值如何,用外接法测得R x的值总比真实值小,用内接法测得R x的值总比真实值大答案:BCD2、如图所示,有一未知电阻R x,为了较准确地测出电阻值,利用试触法得到两组数据,接a时得到数据为6V、0.15A,接b时得到数据为5.8V、0.2A,那么该电阻测得较为准确的数值及它与与真实值比较的情况是()A.29Ω,大于真实值B.40Ω,大于真实值C.29Ω,小于真实值D.40Ω,小于真实值【答案】B3、如图为伏安法测电阻的一种常用电路,以下分析正确的是()A.此接法的测量值大于真实值B.此接法的测量值小于真实值C.此接法要求待测电阻值小于电流表内阻D.开始实验时滑动变阻器滑动头P应处在变阻器的正中间【答案】A4、用伏安法测电阻,当被测电阻的阻值不能估计时可采用试触的办法,如图所示,让电压表一端接在电路上的a点,另一端先后接到b点和c点,注意观察两个电表的示数.若电流表示数有明显变化,则待测电阻跟________表的内阻可比拟,电压表应接在a、________两点.若电压表的示数有显著变化,则待测电阻值跟________表的内阻可比拟,电压表应接在a、________两点。
【答案】电压c电流 b5、有一个电阻R x,其阻值大约是10Ω,请选择适当的器材,以便测量其阻值.可供选择的器材是:电源E:电动势4.5V、内阻不计电压表V1:量程为5V、内阻10kΩ电压表V2:量程为3V、内阻6kΩ电流表A1:量程为300mA、内阻4Ω电流表A 2:量程为500mA 、内阻2Ω滑动变阻器R 1:最大阻值40Ω、额定电流1.5A 滑动变阻值500Ω、额定电流0.5A 开关和若干根导线.画出实验电路图,并标出所选用仪器的符号。
