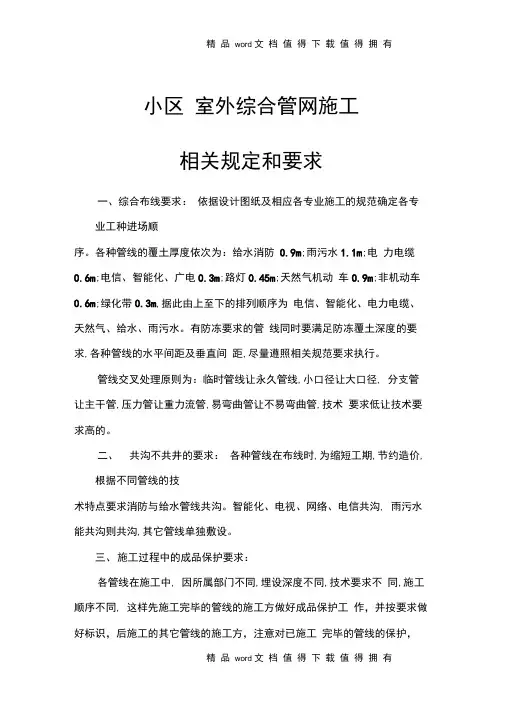

小区室外综合管网施工相关规定和要求
小区室外综合管网施工相关规定和要求一、综合布线要求：依据设计图纸及相应各专业施工的规范确定各专业工种进场顺序。
各种管线的覆土厚度依次为：给水消防0.9m;雨污水1.1m;电力电缆0.6m;电信、智能化、广电0.3m;路灯0.45m;天然气机动车0.9m;非机动车0.6m;绿化带0.3m,据此由上至下的排列顺序为电信、智能化、电力电缆、天然气、给水、雨污水。
有防冻要求的管线同时要满足防冻覆土深度的要求,各种管线的水平间距及垂直间距,尽量遵照相关规范要求执行。
管线交叉处理原则为：临时管线让永久管线,小口径让大口径, 分支管让主干管,压力管让重力流管,易弯曲管让不易弯曲管,技术要求低让技术要求高的。
二、共沟不共井的要求：各种管线在布线时,为缩短工期,节约造价,根据不同管线的技术特点要求消防与给水管线共沟。
智能化、电视、网络、电信共沟, 雨污水能共沟则共沟,其它管线单独敷设。
三、施工过程中的成品保护要求：各管线在施工中, 因所属部门不同,埋设深度不同,技术要求不同,施工顺序不同, 这样先施工完毕的管线的施工方做好成品保护工作，并按要求做好标识，后施工的其它管线的施工方，注意对已施工完毕的管线的保护，否则造成损坏，由后施工的管线施工单位承担损失。
四、材料要求：各种管材及相应的阀门配件等，均应有相应的质保资料，并按要求报验，所用的材质符合合同中相关条款规定。
各种井盖除要有相应的标识外，且还要有我开发公司□□口的标识，其它材料如电力、电缆、路灯需我方认质认价的材料，必须经我方认价后方可购买。
五、一期与二、三期工程衔接的要求：□□□项目共分三期建设，必然有前后衔接的问题，因此特作如下要求：雨污水设置井或临时封堵，并作好标识，智能化、广电、网络电信终端在分界位置作好标识；供电、路灯也要在分界位置做好标识；天然气管道设置临时封堵，各管线的具体分界位置，现场确定。
但各管线必须保证一期工程能正常使用，若需变更、调整，必须会同设计单位、建设单位共同解决。
小区室外综合管网施工相关规定和要求
小区室外综合管网施工相关规定和要求一、综合布线要求：依据设计图纸及相应各专业施工的规范确定各专业工种进场顺序。
各种管线的覆土厚度依次为：给水消防0.9m；雨污水1.1m；电力电缆0.6m；电信、智能化、广电0.3m；路灯0.45m；天然气机动车0.9m；非机动车0.6m；绿化带0.3m，据此由上至下的排列顺序为电信、智能化、电力电缆、天然气、给水、雨污水。
有防冻要求的管线同时要满足防冻覆土深度的要求，各种管线的水平间距及垂直间距，尽量遵照相关规范要求执行。
管线交叉处理原则为：临时管线让永久管线，小口径让大口径，分支管让主干管，压力管让重力流管，易弯曲管让不易弯曲管，技术要求低让技术要求高的。
二、共沟不共井的要求：各种管线在布线时，为缩短工期，节约造价，根据不同管线的技术特点要求消防与给水管线共沟。
智能化、电视、网络、电信共沟，雨污水能共沟则共沟，其它管线单独敷设。
三、施工过程中的成品保护要求：各管线在施工中，因所属部门不同，埋设深度不同，技术要求不同，施工顺序不同，这样先施工完毕的管线的施工方做好成品保护工作，并按要求做好标识，后施工的其它管线的施工方，注意对已施工完毕的管线的保护，否则造成损坏，由后施工的管线施工单位承担损失。
四、材料要求：各种管材及相应的阀门配件等，均应有相应的质保资料，并按要求报验，所用的材质符合合同中相关条款规定。
各种井盖除要有相应的标识外，且还要有我开发公司□□□的标识，其它材料如电力、电缆、路灯需我方认质认价的材料，必须经我方认价后方可购买。
五、一期与二、三期工程衔接的要求：□□□项目共分三期建设，必然有前后衔接的问题，因此特作如下要求：雨污水设置井或临时封堵，并作好标识，智能化、广电、网络电信终端在分界位置作好标识；供电、路灯也要在分界位置做好标识；天然气管道设置临时封堵，各管线的具体分界位置，现场确定。
但各管线必须保证一期工程能正常使用，若需变更、调整，必须会同设计单位、建设单位共同解决。
某住宅小区项目施工图设计要求(建筑部分)
Xxx住宅小区项目施工图设计要求（建筑部分）一、总体要求1、总则：本设计任务书作为该项目方案调整及施工图设计的指导性技术要求，设计工作开展前，请各专业设计人员仔细阅读，若不明确之处，应与甲方协商，取得一致意见方可付诸实施。
本要求与国家现行规范、规定有冲突的部分按现行规范规定为准，特殊说明不在此设计要求范围内2、设计依据：双方签定的设计合同、规划批准的方案设计文件、甲方提供的《施工图设计要求》、国家及地方的现行规范、标准及规定。
3、设计深度要求：满足建设部《建筑工程设计文件编制深度的规定》，满足现场施工及工程预算的编制，满足房屋销售面积的计算。
4、设计质量：按照《民用建筑工程设计质量评定标准》、《民用建筑工程设计质量特性和质量评定实施细则》组织设计并满足合同约定的相关内容，按照设计质量控制体系的要求严把质量关，各设计阶段深度要求提供给甲方审阅，5、设计内容：方案调整、各专业施工图设计及配合甲方开展协调工作，派专人与甲方，审图机构、人防、消防、环保、规划等施工图审查等职能单位对接，并对提出的修改意见按要求及时予以回复。
6、平面布置：对每种套型放大成1：50平面图，对家具布置、内墙定位、墙体材料图例、门窗和细部构造尺寸进行定位；标明管道平面位置、地漏和地面找坡情况；标明抽油烟机、热水器、空调冷凝管（向外排水坡度2%）、强弱电户内箱位置及大小，门窗开启方式和方向、家具和家电（含电器插座）布置；对商铺进行合理分户，包括商铺玻璃门、卫生间、空调室外机、光纤及电话插座位置（方案商铺分隔不明确）7、方案细化：（建议将2#楼二层改为商业用房（茶房）商业用房必须分隔到位以便每套商业用房内水电及管线配置到位；对套型功能（如采光通风、功能分区、家俱布置、私密性等）对差的套型进行修改调整。
明厨明卫且带独立生活阳台具备洗衣空间和储藏功能、干湿分区，动静分开；各专业应对厨、卫间进行整体设计，对设备、设施、进行综合管线合理布置。
住宅小区项目施工图设计要求(结构专业)
xxx住宅小区项目施工图设计要求（结构专业）一、基本要求1、结构设计总说明应包括以下内容：1.1设计依据；1.2建筑结构类型及概况，建筑结构安全等级和设计使用年限，建筑抗震设防分类、抗震设防烈度（设计基本地震加速度及设计地震分组）、场地类别和钢筋混凝土结构抗震等级，地基基础设计等级，砌体结构施工质量控制等级，基本风压，人防工程抗力等级（配合人防设计院设计）；1.3设计荷载，包括规范未做出具体规定的荷载均应注明使用荷载的标准值；1.4设计±0.000标高所对应的绝对标高、持力层土层类型及承载力特征值,地下水类型及标高、防水设计水位和抗浮设计水位；1.5混凝土结构的环境类别、材料选用、强度等级、材料性能（包括钢材屈强比等性能指标）和施工质量的特别要求；1.6受力钢筋混凝土保护层厚度，结构的统一做法和构造要求及标准图集选用；1.7建筑物的耐火等级、构件的耐火极限、钢构件防火、防腐蚀安装要求；1.8施工注意事项，如后浇带的设置、封闭时间及所用材料的性能、施工程序、专业配合及施工验收的特殊要求等。
2、结施图中的结构构件尺寸及定位与其它专业图协调一致（如框架柱、剪力墙、集水坑及各类预留孔洞的定位以及大小等）。
结构施工图应专门绘制留洞图，包括梁、板、剪力墙上所有预留孔洞的定位、尺寸、编号及标高等。
3、结构平面图应包括模板图和楼（屋）面配筋图，模板图中应绘制出构件的布置、梁、墙的定位尺寸及梁的断面尺寸、模板图中应标注楼（屋）面板的版面标高、板厚。
楼（屋）面板的局部标高、板厚不同时，在板标高、板厚变化处绘制小剖面表示其变化，并标注相对高差或各自标高。
3.1、当采用“标准单元＋组合平面”的表示方法时，标准单元的梁、板图宜采用1：50的出图比例，组合图可采用1：100的出图比例，并标明相应的单元编号。
3.2、标准单元图中已表示清楚的内容，与组合图一致时，在组合图中可不再重复表示。
反之，则应在组合图中加以表示。
关于小区外网给水设计条件
关于小区外网给水设计要求
1、给水外网距其他专业管线及建筑物最小水平净距1米。
2、给水管线不得布置在混凝土路面以下。
3、给水管道埋深距小区形成后的实际路面不小于1.2米。
4、用户需提供小区综合外网平面图及电子版。
5、用户需在室外预留满足要求的水表井位置。
6、小区加压站生活、消防进出口要分开，加压站内管道也要分开。
站外分别设置闸门。
给水加压方式必须报我公司批准后方能采
用，进行设计。
7、如地下车库上有给水管线，车库覆土深度不低于1.8米。
8、小区外网给水管线需直埋，不得布置在地下车库或地下室内。
9、水表设置要求：12层以下（包括12层）住宅楼，按一户一管
水表设在地下室水表间或室外水表井，12层以上水表可分层设
置在管道井内，除居民外水表设置在室外水表井。
水表间及管
道井内设置水表见专门的安装规定。
10、小区给水外网需我公司进行二次设计后，安排施工。
唐山市自来水公司技术处
2011-2-15。
住宅小区热力管网施工图（含采暖外线设计及施工说明）
住宅消防工程外网施工方案
住宅消防工程外网施工方案一、施工设计要求（一）施工单位必须建立健全的施工管理组织，坚持科学施工，确保消防工程外网施工安全、质量和进度。
（二）施工单位必须具备相应的资质和证书，严格按照法律法规和相关标准进行施工，确保消防工程外网施工合理、安全、可靠。
（三）施工单位必须进行消防工程外网施工前的勘察和设计，确保施工方案符合实际情况，构筑物结构牢固，满足防火要求。
（四）消防工程外网施工应遵守环保要求，尽量减少对环境的影响，安全、健康、文明施工。
二、施工方案（一）施工前准备1. 确定施工单位负责人和现场施工负责人，明确责任；2. 确定施工队伍和施工人员，确保施工人员熟悉消防工程外网施工要求；3. 了解现场施工环境和地形地貌，做好施工前的环境保护和安全防护；4. 安排好消防工程外网施工所需的设备和材料，确保施工顺利进行。
（二）施工工艺1. 确定施工路线和布置方案，确保消防工程外网施工顺利进行；2. 对施工现场进行清理和平整，确保施工环境整洁、安全；3. 进行施工现场的测量和定位，确保消防工程外网施工的准确性；4. 进行施工现场的土方开挖和边坡整理，确保施工现场的稳定性和安全性；5. 进行消防工程外网的管道敷设和连接，确保施工质量和工程的安全性；6. 进行电缆的敷设和连接，确保消防设备的正常使用；7. 进行管道和电缆的保护和封闭，确保消防工程外网的安全性；8. 进行系统测试和调试，确保消防工程外网的正常使用。
（三）施工安全1. 确保现场施工人员持证上岗，做好施工安全教育和培训；2. 确保施工现场的安全防护措施，做好安全检查和巡视；3. 做好施工现场的危险品管理和处理，确保施工现场的安全；4. 做好施工现场的文明施工，确保施工现场的整洁和卫生；5. 做好施工现场的消防应急预案，确保施工现场的应急处理能力。
综上所述，住宅消防工程外网施工方案是确保消防工程外网施工安全、质量和进度的重要参考依据，必须严格执行，才能保证消防工程外网施工的顺利进行，实现预定目标。
室外管网综合排布设计标准
室外管网综合排布设计标准室外管网设计标准（一）小区管网的内容：小区管网品种繁多、数量庞大，具体包含：a、给水系统1、生活给水管及水表、阀门井；2、消火栓给水管及水表、消火栓、水泵接合器、阀门井；3、消防喷淋给水管及水表、阀门井；4、绿化浇灌给水管及水表、阀门井；5、商业给水管及水表、阀门井；b、排水系统1、小区雨水排水管及排水检查井；2、小区污水排水管及排水检查井；3、绿化系统排水管及排水检查井；4、小区明沟、暗沟排水系统；5、地下室强排系统排水管；c、供电系统1、小区专变供电管群及电缆井；2、小区公变供电管群及电缆井；3、小区景观照明系统电缆及手孔井；d、燃气系统小区燃气管网及阀门井e、三网系统小区电话、电视、宽带系统管网；g、供热系统小区供暖室外管道及检查井h、小区弱电安防系统1、CCTV 监控系统电缆及手孔井；2、围墙对射监控系统电缆及手孔井；3、门禁及可视对讲系统电缆及手孔井；4、行车道闸系统电缆及手孔井；5、小区背景音乐系统电缆及手孔井；（二）根据上述管道控制的难易程度可分为两大类：第一类：内部可控管网，它包含小区排水系统管网、小区给水系统（市政给水除外）、小区专变供电出线系统、小区弱电安防系统。
该部分管网可与小区总图设计同时进行，并可根据随后的园林景观设计加以调整。
第二类：部分可控管网，它包含市政室外给水管网、小区煤气管网、小区总高压进线及公变供电管网、三网系统管网等。
也即通常所说的外部市政水、电、气、三网等管网。
该部分都必须满足一定条件才能向相关部门申报。
根据申报的时间不同、合同签订的时间不同，出图时间是不同的，有时会滞后整个小区管网设计完成时间很多。
同时这些部门的规定也在不断变化，而且管道的施工和管理均由相应部门完成。
因此第二类管道把控难度较大，必须在管网综合实施时加以重点关注。
（三）各阶段管网设计要求1、各专业管网施工图阶段：第一类管线：首先设计出各类管线的专业平面图，并注明所有主管、进户支管的走向、平面定位、标高、管沟尺寸、埋管数量、各类井（进户井、转换井、主井等等管线构筑物）的尺寸规格及做法。
西安某小区暖通外网直埋管网设计施工图
小区室外综合管网施工相关规定和要求
小区室外综合管网施工相关规定和要求一、综合布线要求：依据设计图纸及相应各专业施工的规范确定各专业工种进场顺序。
各种管线的覆土厚度依次为：给水消防0.9m；雨污水1.1m；电力电缆0.6m；电信、智能化、广电0.3m；路灯0.45m；天然气机动车0.9m；非机动车0.6m；绿化带0.3m，据此由上至下的排列顺序为电信、智能化、电力电缆、天然气、给水、雨污水。
有防冻要求的管线同时要满足防冻覆土深度的要求，各种管线的水平间距及垂直间距，尽量遵照相关规范要求执行。
管线交叉处理原则为：临时管线让永久管线，小口径让大口径，分支管让主干管，压力管让重力流管，易弯曲管让不易弯曲管，技术要求低让技术要求高的。
二、共沟不共井的要求：各种管线在布线时，为缩短工期，节约造价，根据不同管线的技术特点要求消防与给水管线共沟。
智能化、电视、网络、电信共沟，雨污水能共沟则共沟，其它管线单独敷设。
三、施工过程中的成品保护要求：各管线在施工中，因所属部门不同，埋设深度不同，技术要求不同，施工顺序不同，这样先施工完毕的管线的施工方做好成品保护工作，并按要求做好标识，后施工的其它管线的施工方，注意对已施工完毕的管线的保护，否则造成损坏，由后施工的管线施工单位承担损失。
四、材料要求：各种管材及相应的阀门配件等，均应有相应的质保资料，并按要求报验，所用的材质符合合同中相关条款规定。
各种井盖除要有相应的标识外，且还要有我开发公司□□□的标识，其它材料如电力、电缆、路灯需我方认质认价的材料，必须经我方认价后方可购买。
五、一期与二、三期工程衔接的要求：□□□项目共分三期建设，必然有前后衔接的问题，因此特作如下要求：雨污水设置井或临时封堵，并作好标识，智能化、广电、网络电信终端在分界位置作好标识；供电、路灯也要在分界位置做好标识；天然气管道设置临时封堵，各管线的具体分界位置，现场确定。
但各管线必须保证一期工程能正常使用，若需变更、调整，必须会同设计单位、建设单位共同解决。
住宅小区室外管网施工方案
住宅小区室外管网施工方案1. 概述在住宅小区建设过程中，室外管网的施工方案至关重要，直接影响到小区居民的生活质量和小区的整体形象。
本文将介绍住宅小区室外管网施工方案的相关内容。
2. 施工准备工作在开始施工之前，需要进行以下准备工作：•制定施工计划：确认施工范围、施工时间和施工人员等。
•确定管网设计方案：根据小区实际情况确定管网走向、管道材质等。
•采购材料和设备：根据设计方案购买管道、接头、弯头等所需材料和设备。
3. 施工过程3.1 地面开挖首先需要根据设计方案确定管道敷设的位置，然后进行地面开挖，确保开挖深度和宽度符合要求。
3.2 管道敷设将事先准备好的管道按照设计方案进行敷设，保证管道连接牢固，管道的走向符合设计要求。
3.3 接头连接在管道敷设完成后，进行接头连接，确保接头安装正确、牢固，避免管道漏水等问题。
3.4 弯头安装根据设计要求，安装必要的弯头，确保管道布局合理，避免弯头过多或过少导致管网堵塞或压力不足等问题。
4. 施工质量控制为了确保施工质量，需要进行以下控制措施：•定期检查施工进度，确保施工按计划进行。
•进行质量抽检，确保管道连接牢固、不漏水。
•确保施工现场整洁和安全，避免意外发生。
5. 施工完成当所有管道敷设、接头连接和弯头安装完成后，进行系统测试，确保管网正常运行，没有漏水或其他问题。
最后进行清理工作，恢复施工现场整洁。
6. 总结住宅小区室外管网施工方案的制定和执行至关重要，只有通过科学规划、精心施工和严格质量控制，才能保证管网运行的顺畅和小区居民的生活质量。
7.xxx住宅小区项目施工图设计要求(建筑智能化专业)
xxx住宅小区项目施工图设计要求（建筑智能化专业）设计原则：本项目的建筑智能化专业设计除须满足GB50096-1999《住宅设计规范》2003版、JGJ16-2008《民用建筑电气设计规范》GB50045-95《高层民用建筑设计防火规范》等国家、行业现行的有关高层民用住宅建筑智能化专业的强制性条款内容外，还应依据本项目实际情况，综合考虑项目使用功能、投资概算等因素限额设计。
1.设计内容：本项目的建筑智能化专业设计，分为户内部分和公共部分。
户内部分包括：电话、宽带、电视、对讲、可燃气体报警及计量远传系统。
公共部分包括：周界安全防范及电视监控系统、紧急呼叫系统、通信系统、火灾自动报警及联动控制系统、消防水池水位自动控制系统、停车场管理系统、背景音乐系统等。
要求提供各系统的系统图和平面图、总平图、插座布置图、消防及控制室设备布置图、弱电井设备布置图。
应按栋、单元、层、户内分别出图，编制必要说明及设施具体做法。
在弱电平面图中，应标明各弱电箱体的尺寸和安装高度。
总平面设计须达到施工图设计深度要求。
楼宇对讲管理系统、电视监控系统、门禁管理系统、紧急呼叫系统等系统控制室均设在1号楼地面一层的物管值班室（消防、安防控制室）。
本项目的建筑智能化专业选择所涉及的产品或设备的供应商，均应以成都地区供应商为优先选择。
一、户内设计设计说明：户内设置暗装弱电箱，综合考虑光纤、网络、电话等弱电接口，设置于入户门后或门厅次要位置。
产品尺寸暂按设计选择品牌尺寸预留。
2.电话由市话网进入小区,小区内设电话总交接箱,每单元一层楼梯间内设电话分线箱,由分线箱引出一对线（按一户一部电话考虑）穿管暗敷到住户户内弱电箱内，再从箱内并接穿管暗敷到客厅、主卧室、书房（可供上网）的电话插座。
商铺设电话一部，穿管暗敷到商铺户内弱电箱内。
3.小区宽带（局域网）原则上设计住户采用电信ADSL上网，但考虑到不同住户的需求不同，在宽带设计上，须考虑为其他网络供应商预留总线箱及预埋穿线管。
室外工程施工图审查要点
室外工程审图要点为加强室外管网、景观绿化工程设计管理，提高设计质量，强化设计成本管控，制定室外工程审图要点。
一、室外管网审图要点（一）室外雨污水工程1、审查总设计说明：包括管道材质、连接方式、检查井材质及砌筑方式是否符合设计任务书要求，管道材质是否经济合理。
2、审核雨水管道管径是否合理，雨水重现期是否符合规范要求，并根据汇水面积核算雨水管径。
3、对雨污水管道坡度、走向、化粪池容积进行审核、计算，确保无浪费。
4、审查雨污水管道基础处理做法是否经济合理。
5、核对市政接口位置、高程设计是否与甲方提供接口位置及高程一致，并在说明中注明施工时复核现场实际高程。
6、审查压力排水入雨污水外网接驳点位置是否合理，避免压力排水管道过长造成浪费。
7、审查雨污水检查井位置是否符合设计任务书要求，检查井尽量设置在小区景观绿化带上，尽量避免在单元门口处和小区道路中设置。
8、审查雨水篦子、景观雨水收水口位置、数量是否满足排水量，景观雨水管网设计要依据室外雨水管网进行设计，避免雨水盲区或低洼积水点。
9、审核雨污水管道高程表，排水管道的检查井编号、井距、管径、坡度、地面设计标高、管底标高等是否有错漏，对地形复杂的排水管道以及管道交叉较多的给排水管道，应绘制管道纵断面图，图中应标示出设计地面标高、管道标高、管径、坡度、井距、井号、井深，并标出交叉管的管径、位置、标高。
（二）室外消防工程1、审查总说明：消防水源路数、接口位置、布置方式是否符合规范要求；室外消防用水量、管材、连接方式、规范选用是否符合规范要求。
2、审查建筑室外消火栓的数量、布置位置、保护半径是否符合要求，审查人防工程、地下工程出入口是否设置室外消火栓且距离符合要求。
3、审查水泵接合器是否分室内消防高低区；喷淋系统设置数量、做法及图集选用是否符合要求，说明中是否体现对永久性标志铭牌的约定。
4、审查室外消防管道材质、连接方式、与市政接口或消防系统接口位置是否符合要求。
（三）室外给水工程（主要审查自来水公司二次设计图）1、审查室外给水说明、规范选用、材料、连接方式是否符合设计任务书要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

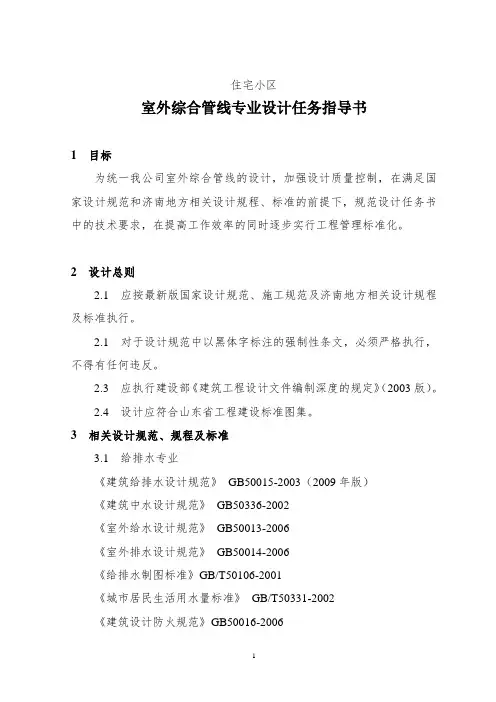

住宅小区
室外综合管线专业设计任务指导书
1 目标
为统一我公司室外综合管线的设计，加强设计质量控制，在满足国家设计规范和济南地方相关设计规程、标准的前提下，规范设计任务书中的技术要求，在提高工作效率的同时逐步实行工程管理标准化。
2 设计总则
2.1 应按最新版国家设计规范、施工规范及济南地方相关设计规程及标准执行。
2.1 对于设计规范中以黑体字标注的强制性条文，必须严格执行，不得有任何违反。
2.3 应执行建设部《建筑工程设计文件编制深度的规定》（2003版）。
2.4 设计应符合山东省工程建设标准图集。
3 相关设计规范、规程及标准
3.1 给排水专业
《建筑给排水设计规范》50015-2003（2009年版）
《建筑中水设计规范》50336-2002
《室外给水设计规范》50013-2006
《室外排水设计规范》50014-2006
《给排水制图标准》50106-2001
《城市居民生活用水量标准》50331-2002
《建筑设计防火规范》50016-2006
《高层民用建筑设计防火规范》50054-95（2005年版）《汽车库、修车库、停车场设计防火规范》50067-97
《自动喷水灭火系统设计规范》50084-2001
《建筑灭火器配置设计规范》50140-2005
《建筑给水排水及采暖工程施工质量验收规范》50242-2002 《自动喷水灭火系统施工及验收规范》50261-2005
3.2 暖通专业
《采暖通风与空气调节设计规范》50019-2003
《民用建筑热工设计规范》50176-93
《民用建筑节能设计标准》（采暖居住建筑部分）26-95
《暖通空调制图标准》50114-2001
《建筑设计防火规范》50016-2006
《高层民用建筑设计防火规范》50054-95（2005年版）《汽车库、修车库、停车场设计防火规范》50067-97
《供热计量技术规程》173-2009
《地面辐射供暖技术规程》142-2004
《直埋式预制保温管道工程设计技术规程》9-94
《城镇燃气设计规范》50028-2006
《建筑给水排水及采暖工程施工质量验收规范》50242-2002 《直埋式预制保温管道工程施工及验收规范》11-94
《山东省居住建筑节能设计标准》14-037-2012
《低温热水地板辐射供热技术规程》1414-2002
3.3 电气专业
《民用建筑电气设计规范》16-2008
《建筑设计防火规范》50016-2006
《高层民用建筑设计防火规范》2005年版50045-95
《建筑物防雷设计规范》2000年版50057-94
《安全防范系统验收规则》308-2001
《智能建筑设计标准》50314-2006
《安全防范工程技术规范》50348-2004
《建筑物电子信息系统防雷技术规范》50343-2004
《有线广播录音、播音室声学设计规范和用户技术要求》26-86 《电子计算机房设计规范》50174-93
《智能建筑弱电工程设计施工图集》97X700
《大楼通信综合布线系统总规范》926.1-97
《综合布线系统工程设计规范》50311-2007
《智能建筑工程质量验收规范》50339-2003
《建筑电气工程施工质量验收规范》50303-2002
《综合布线系统工程验收规范》50312-2007
《电气装置安装工程电缆施工及验收规范》50168-92
《电气装置安装工程接地装置施工及验收规范》50169-92
《彩色电视图像传输标准》1583-79
《入侵探测器通用技术条件》10408-89
《施工现场临时用电安全技术规范》46-88
《山东省公共安全技术防范》
4 设计相关基础资料
4.1 由甲方提供的相关给排水专业基础设计资料
4.2 由甲方提供的相关暖通专业基础设计资料
4.3 由甲方提供的相关电气专业基础设计资料
4. 4 管材标准设计选用表
5 项目概况
（基本情况）
居住区占地平方米。
＊＊＊＊＊＊
6 设计内容及要求
6.1 给水系统
布置小区内各种供水管道。
确定生活用水的供水分区；确定小区生活用水加压泵房的大小、位置；确定小区消防泵房及消防水池的大小、位置，并进行站房工艺施工图设计。
要求绘制给水节点图。
6.2 污水系统：采用雨污分流制。
要求绘制管道纵断面图。
6.3 雨水系统：采用雨污分流制。
要求绘制管道纵断面图。
6.4 中水系统：结合景观绿化的图纸，合理布置小区中水管道。
确定小区中水处理站的位置、占地面积。
6.5 热力系统：布置小区一次、二次热力管道，确定热交换站大小及位置。
要求绘制管道水压图，并出具管道水力计算。
6.6 强电系统：布置高、低压电缆；布置小区道路照明、景观供电（含门卫室、道闸）。
确定高压变电室的数量、位置及大小，并给出各自的容量。
6.7 弱电系统：包括电视、电话、宽带、消防报警联动、电视监控、背景音乐等系统。
电视、电话、宽带要求预留足够的穿线管，其它均到位。
消防控制中心和监控机房合用一室（含五方通话机房），确定房间
位置及大小，并进行内部各种设备的选型及布置。
6.8 天然气系统：合理布置管道，确定调压站位置。
6.9 综合管线：绘制各种管线的布置详图，并绘制管线交叉的节点大样图。
7 管线综合
7.1管线综合目的
综合解决各专业工程技术管线布置及其相互间的矛盾，从全面出发，使各种管线布置合理、经济，最后将各种管线统一布置在管线综合平面图上，包括内容为：
1) 敷设时的排列顺序；
2) 最小水平净距、最小垂直净距；
3) 与周围建、构筑物的最小水平净距、最小垂直净距。
7.2综合管网检查井设置要求
检查井位置需考虑以下原则：一，美观性原则；二，行车震动井盖发出噪声，影响附近住户生活；三，检修时减少对用户影响，并且检修方便。
7.3室外综合管网设计必须与道路及景观园林设计进行综合统筹考虑，具体要求如下：
1) 小区内车行道路及入户通道上应尽量不设置检查井，私家花园内尽量少设置检查井，若必须设置，不宜集中设置在单户私家花园内；井盖应以设于公共隐蔽位置为佳。
2) 小区内给水、燃气等压力管线可设置于车行路下方，应尽量靠近路边布置，管道间距应布置紧凑，满足施工要求；检修阀门等应设置于车行路以外位置。
3) 小区内雨水、污水等重力流管线可设置于车行路边，但检查井盖应设置于路边的人行道或绿地内，且检查井盖应与相邻道路或围墙边线平行，并与园林专业协调进行装饰处理。
4) 为了提高“三点一线”景观示范区品质，要求车行及人行道路及通道上不得设置各类检查井，检查井应以化妆井盖形式设置于绿化中进行隐蔽，并且不应与植物种植冲突。
硬质铺装广场允许有少量检查井，检查井位置必须与铺装图案对缝齐整，以求美观。
参考做法详见下图：
7.4 各类管线布置及间距标准
1) 平面布置
离建筑物的水平排序，由近及远宜为：电力管线、电信管线、煤气管、热力管、给水管、雨水管、污水管；减少交叉穿越；管线敷设应充分利用地形。
2) 竖向布置
各种工程管线不应在垂直方向重叠直埋敷设；自地表往下宜按以下顺序进行埋设：电力、电信管线、热力管线、燃气管线、给水管线、雨水排水管线、污水排水管线。
工程管线在交叉点的高程应根据排水管线的高程确定；
3) 工程管线竖向位置发生矛盾时应遵循以下原则：压力管让重力自流管线；可弯曲管线让不易弯曲管线；分支管线让主干管线；小管径管线让大管径管线；电力电缆与电信管缆宜远离，并按照电力管线在道路东侧或南侧、电信管线在道路西侧或北侧的原则布置；尽可能将性质类似、埋深接近的管线排列在一起。
；施工量小的让施工量大的；检修次数少的、方便的，让检修次数多的、不方便的。
7.5 地下管线交叉时最小(水平)垂直净距（m）要求..
8 管材标准设计选用表
8.1给水管及.中水管采用给水管.
8.2污水管及雨水管采用塑料排水管.
8.3热力管采用聚氨酯发泡管.
8.4电缆
9 设计成果
以上各种管线的平面图,复杂者,要有纵断面图.
10 外网设计工期安排
考察设计单位：4~7天。
招标确定设计单位：10~12天。
方案确定：10~15天。
施工图完成：5万平方需12~15天，5~10万平方需17~20天，10万以上需20~30天。
所需资料：各建筑单体施工图、项目总平面图、绿化图。
2016.9。
